2022 PEUGEOT PARTNER Instrukcja obsługi (in Polish)

63
Ergonomia i komfort
3Nad osłonami przeciwsłonecznymi znajduje się
górny schowek (1), w którym można przechowywać
różne przedmioty.
W podsufitce jest dostępny schowek (2).
Jego maksymalne dopuszczalne obciążenie wynosi
6 kg.
W razie gwałtownego hamowania przedmioty umieszczone w środkowym
schowku dachowym mogą zostać wyrzucone z
dużą siłą.
Tylny schowek
Dostęp do tego schowka można uzyskać z tylnych
siedzeń oraz przez bagażnik.
Schowek ma pojemność 60
l, a jego maksymalne
dopuszczalne obciążenie to 10
kg.


► W celu otwarcia schowka z tylnych siedzeń
przesunąć jego drzwiczki.


► Aby otworzyć schowek z wnętrza bagażnika,
umieścić kciuk w zagłębieniu i pociągnąć za klamkę.
Tylny schowek należy otwierać ostrożnie, aby nie wypadły znajdujące się w nim
przedmioty.
Barwa oświetlenia
Ustawienia barwy oświetlenia zmienia się za pomocą menu
Driving/ Samochód na ekranie dotykowym.
Zasłona przyciemniająca
Wysuwanie/wsuwanie



► Nacisnąć i przytrzymać przycisk. Zasłona
zacznie się wysuwać/wsuwać. Zatrzyma się po
zwolnieniu przycisku.
Jeśli zasłona utknie, należy zmienić kierunek jej ruchu. W tym celu nacisnąć
odpowiedni przełącznik.
Przed naciśnięciem przycisku wysuwania/
wsuwania zasłony kierowca musi się upewnić, że
nic ani nikt nie uniemożliwia jej ruchu.
Kierowca musi pilnować, aby pasażerowie
prawidłowo używali zasłony przyciemniającej.
Podczas wysuwania/wsuwania zasłony należy
zwracać szczególną uwagę na dzieci.
Gniazda 12 V

► Podłączyć urządzenie 12 V (o maksymalnej
mocy 120 W), używając odpowiedniej wtyczki.
Należy przestrzegać maksymalnej mocy znamionowej, aby uniknąć uszkodzenia
podłączonego urządzenia.

64
Ergonomia i komfort
Podłączenie urządzenia elektrycznego niehomologowanego przez PEUGEOT, np.
ładowarki z gniazdem USB, może powodować
zakłócenia w działaniu urządzeń elektrycznych
samochodu, m.in. zły odbiór radiowy albo
zakłócenia wyświetlania na ekranach.
Gniazda USB

Do gniazda 1 można podłączyć urządzenie
zawierające pliki audio, co umożliwi ich odtwarzanie
z użyciem głośników pojazdu.
* Tylko w Peugeot Partner.
Bateria urządzenia podłączonego do gniazda USB automatycznie się ładuje.
Jeżeli podczas ładowania pobór prądu przez
urządzenie przenośne jest większy od natężenia
dostarczanego przez instalację samochodu,
zostaje wyświetlony komunikat.
Więcej informacji na temat sposobu używania
tego wyposażenia można znaleźć w punktach
opisujących system audio i system telematyki.
Gniazdo 1 umożliwia także
podłączenie smartfona przez
Android Auto
® lub CarPlay® w celu korzystania z
niektórych aplikacji smartfona na ekranie
dotykowym.
Gniazda 1 i 2* umożliwiają podłączenie urządzenia
przenośnego w celu jego naładowania.
Aby uzyskać najlepsze rezultaty, należy używać
przewodu wykonanego lub zatwierdzonego przez
producenta urządzenia.
Aplikacjami można zarządzać przy użyciu
przycisków sterujących na kierownicy albo
przycisków systemu audio.
Gniazdo 220 V / 50 Hz


AC 220V
50Hz 120W

Znajduje się z boku w środkowym schowku.
To gniazdo (o obciążalności maks. 150
W) działa
przy pracującym silniku, a także w trybie STOP
układu Stop & Start.
►

Zdjąć pokrywę zabezpieczającą.
►


Sprawdzić, czy świeci zielona kontrolka.
►


Podłączyć urządzenie multimedialne albo

inne urządzenie elektryczne (ładowarkę telefonu,
komputer przenośny, odtwarzacz CD-DVD,
podgrzewacz butelek dla dzieci itd.).
W przypadku usterki zielona kontrolka miga.
Zlecić sprawdzenie gniazda ASO sieci PEUGEOT
lub warsztatowi specjalistycznemu.
Do gniazda należy podłączać tylko jedno urządzenie (bez przedłużacza lub
rozgałęźnika).
Podłączać tylko urządzenia z izolacją klasy II
(informacja jest podana na urządzeniu).
Nie używać urządzeń z metalową obudową (np.
golarki elektrycznej).

65
Ergonomia i komfort

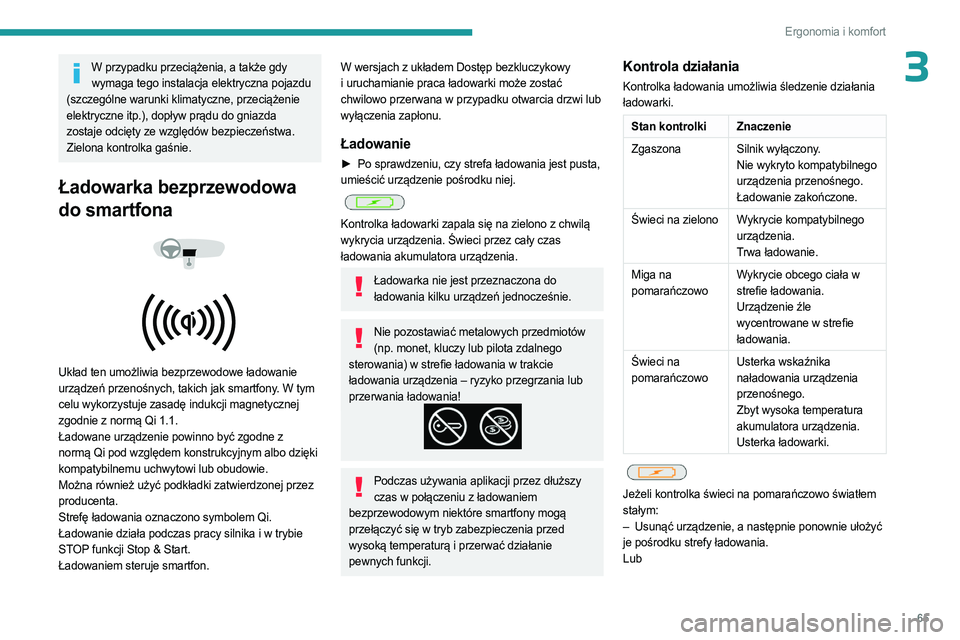

3W przypadku przeciążenia, a także gdy wymaga tego instalacja elektryczna pojazdu
(szczególne warunki klimatyczne, przeciążenie
elektryczne itp.), dopływ prądu do gniazda
zostaje odcięty ze względów bezpieczeństwa.
Zielona kontrolka gaśnie.
Ładowarka bezprzewodowa
do smartfona




Układ ten umożliwia bezprzewodowe ładowanie
urządzeń przenośnych, takich jak smartfony. W tym
celu wykorzystuje zasadę indukcji magnetycznej
zgodnie z normą Qi 1.1.
Ładowane urządzenie powinno być zgodne z
normą Qi pod względem konstrukcyjnym albo dzięki
kompatybilnemu uchwytowi lub obudowie.
Można również użyć podkładki zatwierdzonej przez
producenta.
Strefę ładowania oznaczono symbolem Qi.
Ładowanie działa podczas pracy silnika i w trybie
STOP funkcji Stop & Start.
Ładowaniem steruje smartfon.
W wersjach z układem Dostęp bezkluczykowy
i uruchamianie praca ładowarki może zostać
chwilowo przerwana w przypadku otwarcia drzwi lub
wyłączenia zapłonu.
Ładowanie
► Po sprawdzeniu, czy strefa ładowania jest pusta,
umieścić urządzenie pośrodku niej.


Kontrolka ładowarki zapala się na zielono z chwilą
wykrycia urządzenia. Świeci przez cały czas
ładowania akumulatora urządzenia.
Ładowarka nie jest przeznaczona do ładowania kilku urządzeń jednocześnie.
Nie pozostawiać metalowych przedmiotów (np. monet, kluczy lub pilota zdalnego
sterowania) w strefie ładowania w trakcie
ładowania urządzenia – ryzyko przegrzania lub
przerwania ładowania!
Podczas używania aplikacji przez dłuższy czas w połączeniu z ładowaniem
bezprzewodowym niektóre smartfony mogą
przełączyć się w tryb zabezpieczenia przed
wysoką temperaturą i przerwać działanie
pewnych funkcji.
Kontrola działania
Kontrolka ładowania umożliwia śledzenie działania
ładowarki.
Stan kontrolki Znaczenie
Zgaszona Silnik wyłączony. Nie wykryto kompatybilnego
urządzenia przenośnego.
Ładowanie zakończone.
Świeci na zielono Wykrycie kompatybilnego urządzenia.
Trwa ładowanie.
Miga na
pomarańczowo Wykrycie obcego ciała w
strefie ładowania.
Urządzenie źle
wycentrowane w strefie
ładowania.
Świeci na
pomarańczowo Usterka wskaźnika
naładowania urządzenia
przenośnego.
Zbyt wysoka temperatura
akumulatora urządzenia.
Usterka ładowarki.


Jeżeli kontrolka świeci na pomarańczowo światłem
stałym:
–

Usunąć urządzenie, a następnie ponownie ułożyć

je pośrodku strefy ładowania.
Lub

66
Ergonomia i komfort

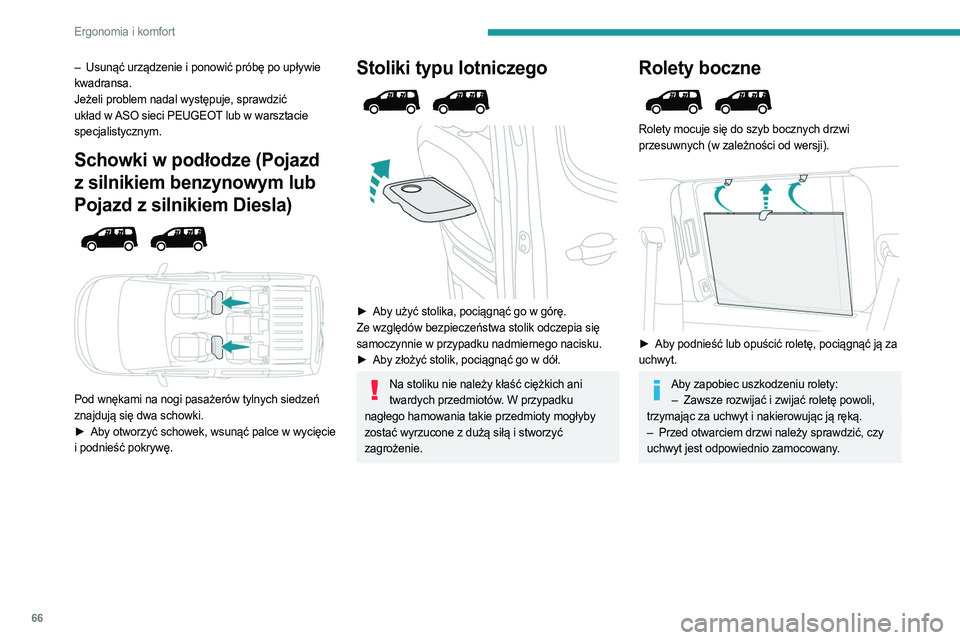

– Usunąć urządzenie i ponowić próbę po upływie
kwadransa.
Jeżeli problem nadal występuje, sprawdzić
układ w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Schowki w podłodze (Pojazd
z silnikiem benzynowym lub
Pojazd z silnikiem Diesla)




Pod wnękami na nogi pasażerów tylnych siedzeń
znajdują się dwa schowki.
►
Aby otworzyć schowek, wsunąć palce w wycięcie

i podnieść pokrywę.
Stoliki typu lotniczego



► Aby użyć stolika, pociągnąć go w górę.
Ze względów bezpieczeństwa stolik odczepia się
samoczynnie w przypadku nadmiernego nacisku.
►

Aby złożyć stolik, pociągnąć go w dół.
Na stoliku nie należy kłaść ciężkich ani twardych przedmiotów. W przypadku
nagłego hamowania takie przedmioty mogłyby
zostać wyrzucone z dużą siłą i stworzyć
zagrożenie.
Rolety boczne

Rolety mocuje się do szyb bocznych drzwi
przesuwnych (w zależności od wersji).


► Aby podnieść lub opuścić roletę, pociągnąć ją za
uchwyt.
Aby zapobiec uszkodzeniu rolety: – Zawsze rozwijać i zwijać roletę powoli,
trzymając za uchwyt i nakierowując ją ręką.
–

Przed otwarciem drzwi należy sprawdzić, czy

uchwyt jest odpowiednio zamocowany.

67
Ergonomia i komfort
3Siatka do przytrzymywania
wysokich ładunków




Ta siatka jest przytwierdzana do górnych mocowań
oraz dolnych zaczepów lub uchwytów i umożliwia
wykorzystanie całej przestrzeni ładunkowej aż do
dachu. Można ją zamontować:
–
za przednimi siedzeniami (1. rząd), gdy tylne

siedzenia są złożone;
–

za tylnymi siedzeniami (2. rząd).
Podczas ustawiania siatki sprawdzić, czy sprzączki pasków są widoczne od strony
bagażnika. Ułatwi to luzowanie i naprężanie
siatki.
Zdjąć zasłonę bagażu / tylną półkę lub roletę (w zależności od wersji).
Montowanie za 1. rzędem

► Otworzyć pokrywki górnych mocowań 1.
► Rozwinąć siatkę do przytrzymywania wysokich
ładunków.
►

Ustawić jeden koniec metalowego drążka siatki

w odpowiednim górnym mocowaniu 1 , a następnie
zrobić to samo z drugim.
►

Maksymalnie rozwinąć paski.

► Owinąć paski wokół drążka 3 pod siedziskiem
przedniego siedzenia (w 1. rzędzie), po czym
zamocować karabińczyki do odpowiednich pasków.
►

Złożyć tylne siedzenia.
►


Napiąć paski, nie podnosząc siedziska kanapy
.
►

Sprawdzić, czy siatka jest prawidłowo

zamocowana i napięta.
Montowanie za 2. rzędem

► Złożyć lub zdjąć zasłonę bagażu.
► Otworzyć pokrywki górnych mocowań 2.
►

Rozwinąć siatkę do przytrzymywania wysokich

ładunków.
►

Ustawić jeden koniec metalowego drążka siatki

w odpowiednim górnym mocowaniu 2 , a następnie
zrobić to samo z drugim.
►

Przymocować karabińczyki pasków siatki

do odpowiednich zaczepów mocujących 4 (w
podłodze).
►

Napiąć paski.
►


Sprawdzić, czy siatka jest prawidłowo

zamocowana i napięta.

68
Ergonomia i komfort

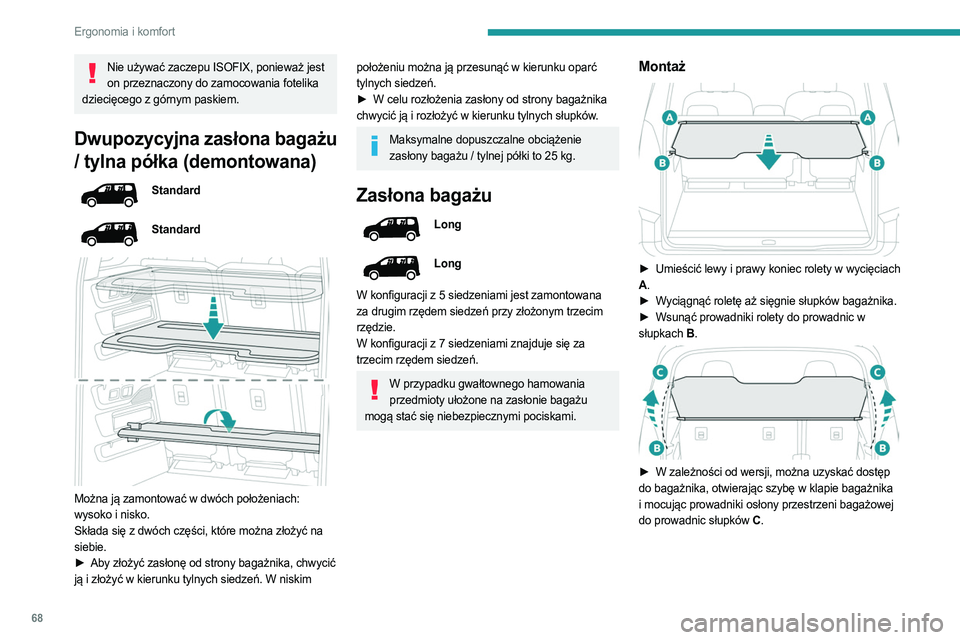

Nie używać zaczepu ISOFIX, ponieważ jest on przeznaczony do zamocowania fotelika
dziecięcego z górnym paskiem.
Dwupozycyjna zasłona bagażu
/ tylna półka (demontowana)
Standard
Standard


Można ją zamontować w dwóch położeniach:
wysoko i nisko.
Składa się z dwóch części, które można złożyć na
siebie.
►

Aby złożyć zasłonę od strony bagażnika, chwycić

ją i złożyć w kierunku tylnych siedzeń. W niskim
położeniu można ją przesunąć w kierunku oparć
tylnych siedzeń.
►

W celu rozłożenia zasłony od strony bagażnika

chwycić ją i rozłożyć w kierunku tylnych słupków.
Maksymalne dopuszczalne obciążenie zasłony bagażu / tylnej półki to 25 kg.
Zasłona bagażu
Long
Long
W konfiguracji z 5 siedzeniami jest zamontowana
za drugim rzędem siedzeń przy złożonym trzecim
rzędzie.
W konfiguracji z 7 siedzeniami znajduje się za
trzecim rzędem siedzeń.
W przypadku gwałtownego hamowania przedmioty ułożone na zasłonie bagażu
mogą stać się niebezpiecznymi pociskami.
Montaż

► Umieścić lewy i prawy koniec rolety w wycięciach
A .
►

W
yciągnąć roletę aż sięgnie słupków bagażnika.
►

Wsunąć prowadniki rolety do prowadnic w

słupkach B .


► W zależności od wersji, można uzyskać dostęp
do bagażnika, otwierając szybę w klapie bagażnika
i mocując prowadniki osłony przestrzeni bagażowej
do prowadnic słupków C .

69
Ergonomia i komfort
3

► Osłonę przestrzeni bagażowej można schować
za 2. lub 3. rzędem siedzeń.
Demontaż
► Wymontować prowadniki rolety z prowadnic w
słupkach B .
►

Przytrzymać roletę podczas zwijania.
►


Odblokować roletę, naciskając jeden z uchwytów

na końcach wspornika rolety.
Przegroda zapobiegająca
przemieszczaniu się ładunku




Na podłodze za przednimi siedzeniami znajduje się
pionowa przegroda chroniąca kierowcę i pasażerów
jadących z przodu przed uderzeniem przez
przewożony ładunek.
Przestrzeń ładunkową oddzielają od kabiny stalowe
lub szklane ścianki.
Myjąc samochód, nie czyścić wnętrza bezpośrednio strumieniem wody pod
wysokim ciśnieniem.
Zaczepy mocujące







Ładunek można zamocować za pomocą zaczepów
w tylnej części podłogi.

70
Ergonomia i komfort
Zaleca się umieszczenie ciężkich ładunków jak
najbliżej kabiny, co zwiększy bezpieczeństwo w
razie nagłego hamowania.
Podłogowe zaczepy mocujące pozwalają
bezpiecznie unieruchomić ładunek
Myjąc samochód, nie czyścić wnętrza bezpośrednio strumieniem wody pod
wysokim ciśnieniem.
Trójkąt ostrzegawczy

Ze względów bezpieczeństwa przed opuszczeniem
samochodu w celu rozłożenia i ustawienia trójkąta
ostrzegawczego włączyć światła awaryjne i założyć
kamizelkę odblaskową.
Schowek

W wewnętrznym poszyciu bagażnika znajduje się
schowek na trójkąt ostrzegawczy.
Zalecenia dotyczące
ładunku


Masa ładunku musi pozostawać w zgodności z dopuszczalną masą całkowitą
zespołu pojazdów.
Więcej informacji dotyczących silników i mas
przyczep zawiera odpowiedni rozdział.
W przypadku korzystania z systemu do przewozu ładunków (relingi albo bagażnik)
należy przestrzegać maksymalnej masy
ładunków dla danego systemu.
Więcej informacji na temat relingów/bagażnika
zawiera odpowiedni rozdział.
Należy upewnić się, że rozmiar, kształt i objętość ładunków wewnątrz pojazdu są
zgodne z przepisami drogowymi oraz
dotyczącymi bezpieczeństwa i nie ograniczają
pola widzenia kierowcy.
Obciążenie przestrzeni ładunkowej musi być równomiernie rozmieszczone, aby nie
utrudniać prowadzenia samochodu.
Należy umieścić ładunek blisko paneli bocznych
lub oprzeć go o panele boczne pomiędzy
wnękami kół.
Zaleca się jednak umieszczanie ciężkich
przedmiotów jak najbliżej kabiny, aby zwiększyć
bezpieczeństwo w razie nagłego hamowania.
Należy zabezpieczyć wszystkie części ładunku używając zaczepów na podłodze
przestrzeni ładunkowej.
Więcej informacji o wyposażeniu wnętrza, a w
szczególności o zaczepach mocujących, zawiera
odpowiedni rozdział.
Aby uniknąć ryzyka obrażeń ciała lub wypadku, ładunek musi być stabilny: nie
może przesuwać się, przewracać, spadać ani
wystawać. W celu zabezpieczenia ładunku
używać tylko pasków mocujących zgodnych z
bieżącymi normami (np. DIN).
Więcej informacji na temat zakładania pasków
mocujących zawiera instrukcja obsługi
producenta.
Aby zapobiec przesuwania ładunku, między
elementami ładunku i panelami ścianek nie
powinno być pustej przestrzeni.
Oprócz pasków, należy zapewnić stabilność
ładunku za pomocą odpowiednich urządzeń
stabilizujących (klinów, sztywnych drewnianych
bloków lub wypełnienia).
Podczas mycia pojazdu nie wolno czyścić wnętrza myjką ciśnieniową.
