2021 TOYOTA SUPRA Omistajan Käsikirja (in Finnish)

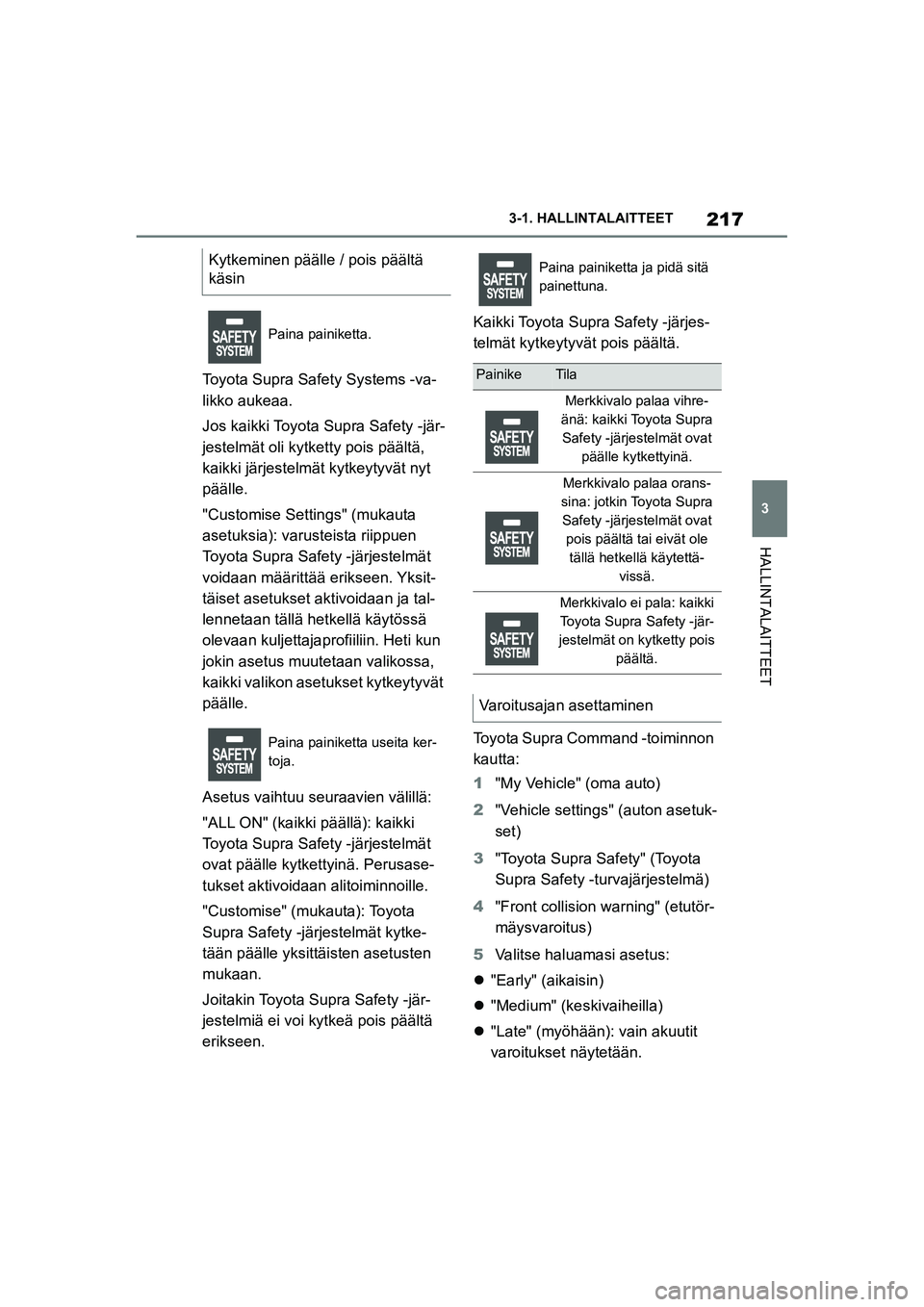

217
3
3-1. HALLINTALAITTEET
HALLINTALAITTEET
Supran omistajan käsikirja_E (alkaen marraskuu 2020 tuotannosta)
Toyota Supra Safety Systems -va-
likko aukeaa.
Jos kaikki Toyota Supra Safety -jär-
jestelmät oli kytketty pois päältä,
kaikki järjestelmät kytkeytyvät nyt
päälle.
"Customise Settings" (mukauta
asetuksia): varusteista riippuen
Toyota Supra Safety -järjestelmät
voidaan määrittää erikseen. Yksit-
täiset asetukset aktivoidaan ja tal-
lennetaan tällä hetkellä käytössä
olevaan kuljettajaprofiiliin. Heti kun
jokin asetus muutetaan valikossa,
kaikki valikon asetukset kytkeytyvät
päälle.
Asetus vaihtuu seuraavien välillä:
"ALL ON" (kaikki päällä): kaikki
Toyota Supra Safety -järjestelmät
ovat päälle kytkettyinä. Perusase-
tukset aktivoidaan alitoiminnoille.
"Customise" (mukauta): Toyota
Supra Safety -järjestelmät kytke-
tään päälle yksittäisten asetusten
mukaan.
Joitakin Toyota Supra Safety -jär-
jestelmiä ei voi kytkeä pois päältä
erikseen. Kaikki Toyota Supra Safety -järjes-
telmät kytkeytyvät pois päältä.
Toyota Supra Command -toiminnon
kautta:
1
"My Vehicle" (oma auto)
2 "Vehicle settings" (auton asetuk-
set)
3 "Toyota Supra Safety" (Toyota
Supra Safety -turvajärjestelmä)
4 "Front collision warning" (etutör-
mäysvaroitus)
5 Valitse haluamasi asetus:
 "Early" (aikaisin)
 "Medium" (keskivaiheilla)
 "Late" (myöhään): vain akuutit
varoitukset näytetään.
Kytkeminen päälle / pois päältä
käsin
Paina painiketta.
Paina painiketta useita ker-
toja.
Paina painiketta ja pidä sitä
painettuna.
PainikeTila
Merkkivalo palaa vihre-
änä: kaikki Toyota Supra Safety -järjestelmät ovat päälle kytkettyinä.
Merkkivalo palaa orans-
sina: jotkin Toyota Supra Safety -järjestelmät ovat pois päältä tai eivät ole tällä hetkellä käytettä- vissä.
Merkkivalo ei pala: kaikki
Toyota Supra Safety -jär-
jestelmät on kytketty pois päältä.
Varoitusajan asettaminen
OM99X77FI.book Page 217 We dnesday, March 10, 2021 1:36 PM

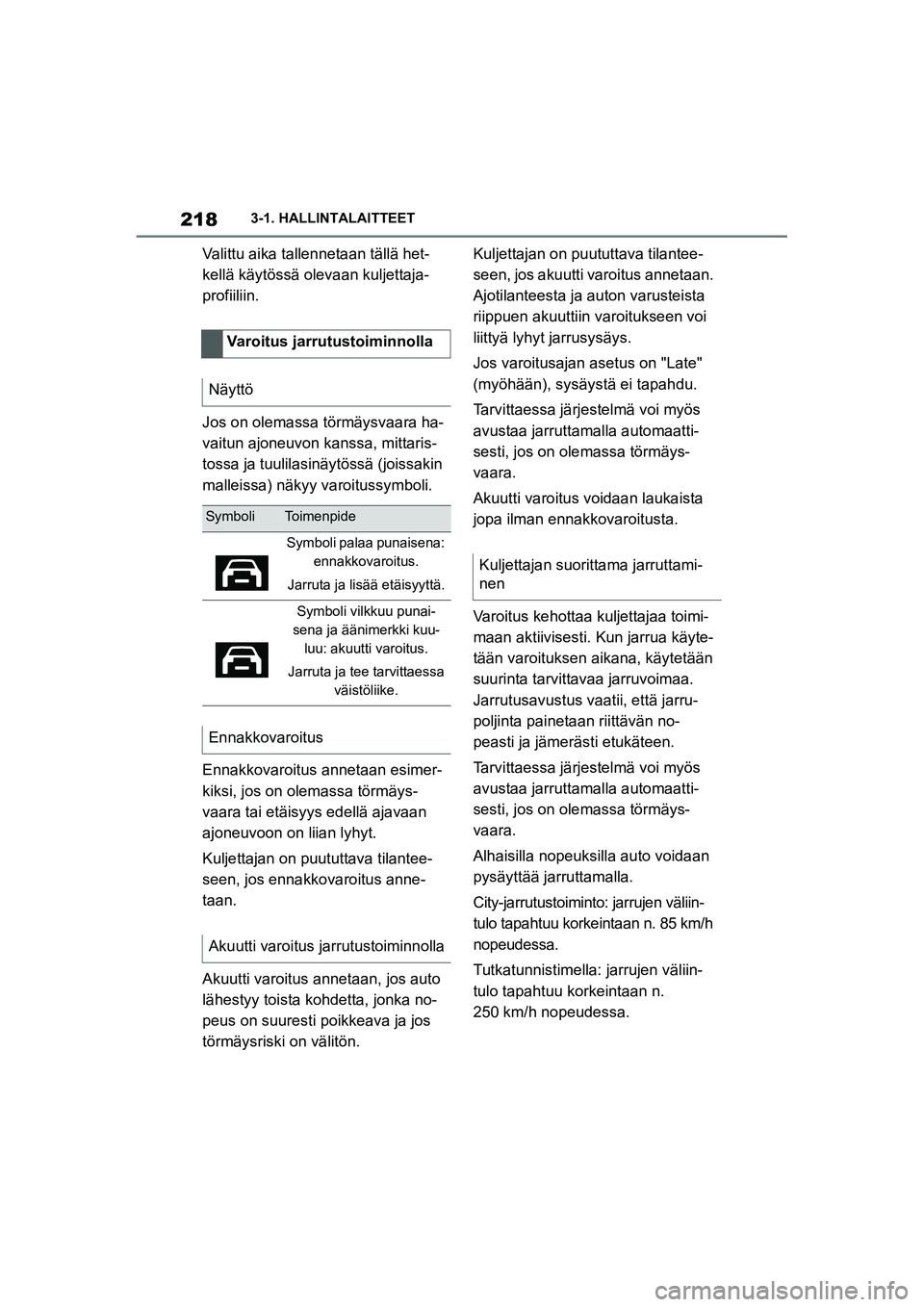

2183-1. HALLINTALAITTEET
Supran omistajan käsikirja_E (alkaen marraskuu 2020 tuotannosta)
Valittu aika tallennetaan tällä het-
kellä käytössä olevaan kuljettaja-
profiiliin.
Jos on olemassa törmäysvaara ha-
vaitun ajoneuvon kanssa, mittaris-
tossa ja tuulilasinäytössä (joissakin
malleissa) näkyy va roitussymboli.
Ennakkovaroitus annetaan esimer-
kiksi, jos on olemassa törmäys-
vaara tai etäisyys edellä ajavaan
ajoneuvoon on liian lyhyt.
Kuljettajan on puututtava tilantee-
seen, jos ennakkovaroitus anne-
taan.
Akuutti varoitus annetaan, jos auto
lähestyy toista kohdetta, jonka no-
peus on suuresti poikkeava ja jos
törmäysriski on välitön. Kuljettajan on puututtava tilantee-
seen, jos akuutti varoitus annetaan.
Ajotilanteesta ja auton varusteista
riippuen akuuttiin varoitukseen voi
liittyä lyhyt jarrusysäys.
Jos varoitusajan asetus on "Late"
(myöhään), sysäystä ei tapahdu.
Tarvittaessa järjestelmä voi myös
avustaa jarruttamalla automaatti-
sesti, jos on ol
emassa törmäys-
vaara.
Akuutti varoitus voidaan laukaista
jopa ilman ennakkovaroitusta.
Varoitus kehottaa kuljettajaa toimi-
maan aktiivisesti. Kun jarrua käyte-
tään varoituksen aikana, käytetään
suurinta tarvittavaa jarruvoimaa.
Jarrutusavustus vaatii, että jarru-
poljinta painetaan riittävän no-
peasti ja jämerästi etukäteen.
Tarvittaessa järjestelmä voi myös
avustaa jarruttamalla automaatti-
sesti, jos on ol emassa törmäys-
vaara.
Alhaisilla nopeuks illa auto voidaan
pysäyttää jarruttamalla.
City-jarrutustoiminto: jarrujen väliin-
tulo tapahtuu korkeintaan n. 85 km/h
nopeudessa.
Tutkatunnistimella : jarrujen väliin-
tulo tapahtuu korkeintaan n.
250 km/h nopeudessa.
Varoitus jarrutustoiminnolla
Näyttö
SymboliToimenpide
Symboli palaa punaisena: ennakkovaroitus.
Jarruta ja lisää etäisyyttä.
Symboli vilkkuu punai-
sena ja äänimerkki kuu- luu: akuutti varoitus.
Jarruta ja tee tarvittaessa väistöliike.
Ennakkovaroitus
Akuutti varoitus jarrutustoiminnolla
Kuljettajan suoritta ma jarruttami-
nen
OM99X77FI.book Page 218 We dnesday, March 10, 2021 1:36 PM

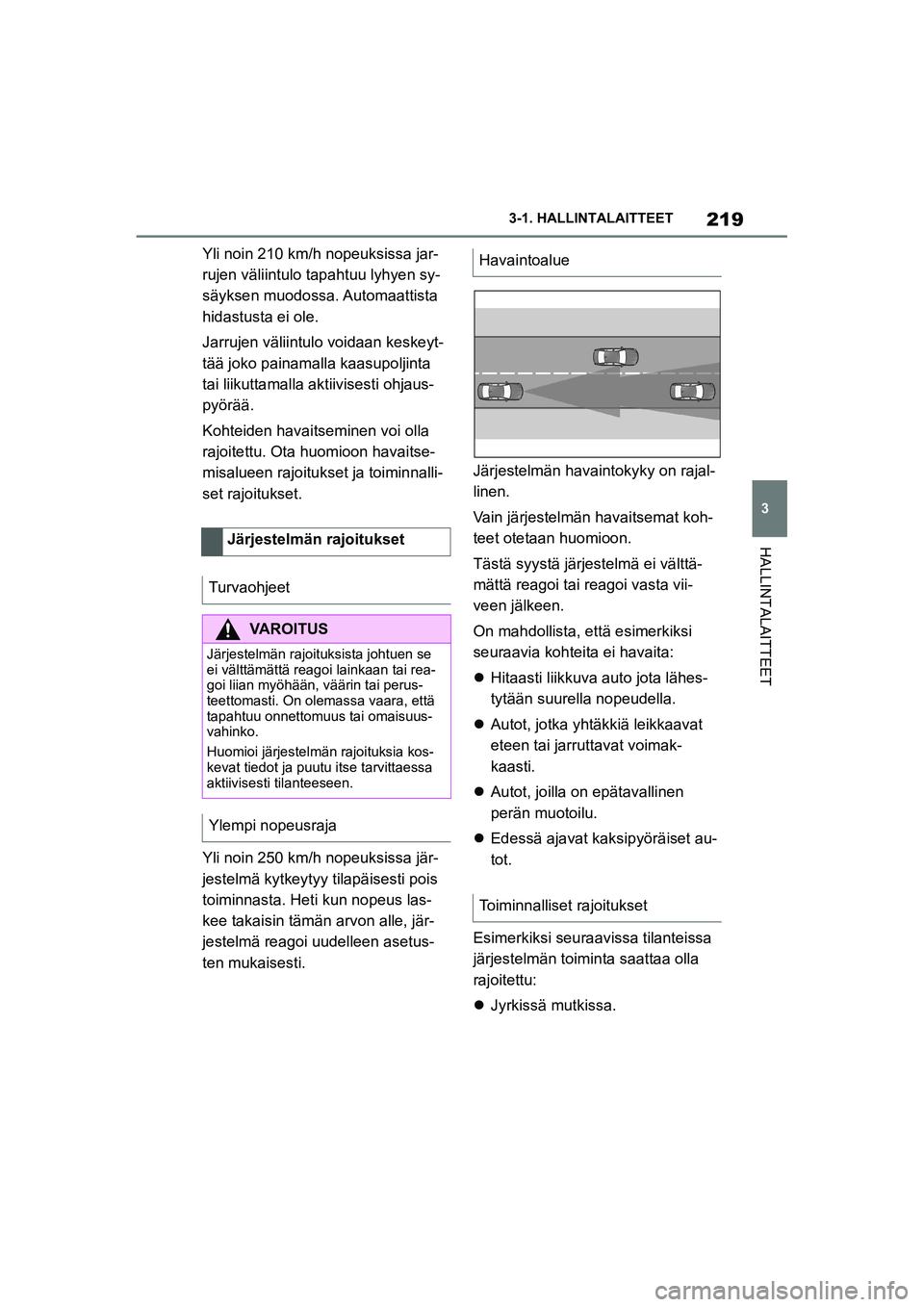

219
3
3-1. HALLINTALAITTEET
HALLINTALAITTEET
Supran omistajan käsikirja_E (alkaen marraskuu 2020 tuotannosta)
Yli noin 210 km/h nopeuksissa jar-
rujen väliintulo ta
pahtuu lyhyen sy-
säyksen muodossa. Automaattista
hidastusta ei ole.
Jarrujen väliintulo voidaan keskeyt-
tää joko painamalla kaasupoljinta
tai liikuttamalla aktiivisesti ohjaus-
pyörää.
Kohteiden havaitseminen voi olla
rajoitettu. Ota huomioon havaitse-
misalueen rajoituk set ja toiminnalli-
set rajoitukset.
Yli noin 250 km/h nopeuksissa jär-
jestelmä kytkeytyy tilapäisesti pois
toiminnasta. Heti kun nopeus las-
kee takaisin tämä n arvon alle, jär-
jestelmä reagoi uudelleen asetus-
ten mukaisesti. Järjestelmän havaintokyky on rajal-
linen.
Vain järjestelmän havaitsemat koh-
teet otetaan huomioon.
Tästä syystä järjestelmä ei välttä-
mättä reagoi tai reagoi vasta vii-
veen jälkeen.
On mahdollista, että esimerkiksi
seuraavia kohteita ei havaita:

Hitaasti liikkuva auto jota lähes-
tytään suurella nopeudella.
 Autot, jotka yhtäkkiä leikkaavat
eteen tai jarruttavat voimak-
kaasti.
 Autot, joilla on epätavallinen
perän muotoilu.
 Edessä ajavat kaksipyöräiset au-
tot.
Esimerkiksi seuraavissa tilanteissa
järjestelmän toimin ta saattaa olla
rajoitettu:
 Jyrkissä mutkissa.
Järjestelmän rajoitukset
Turvaohjeet
VAROITUS
Järjestelmän rajoituksista johtuen se
ei välttämättä reagoi lainkaan tai rea-
goi liian myöhään, väärin tai perus-
teettomasti. On olem assa vaara, että
tapahtuu onnettomuus tai omaisuus-
vahinko.
Huomioi järjestelmän rajoituksia kos-
kevat tiedot ja puutu itse tarvittaessa
aktiivisesti tilanteeseen.
Ylempi nopeusraja
Havaintoalue
Toiminnalliset rajoitukset
OM99X77FI.book Page 219 We dnesday, March 10, 2021 1:36 PM

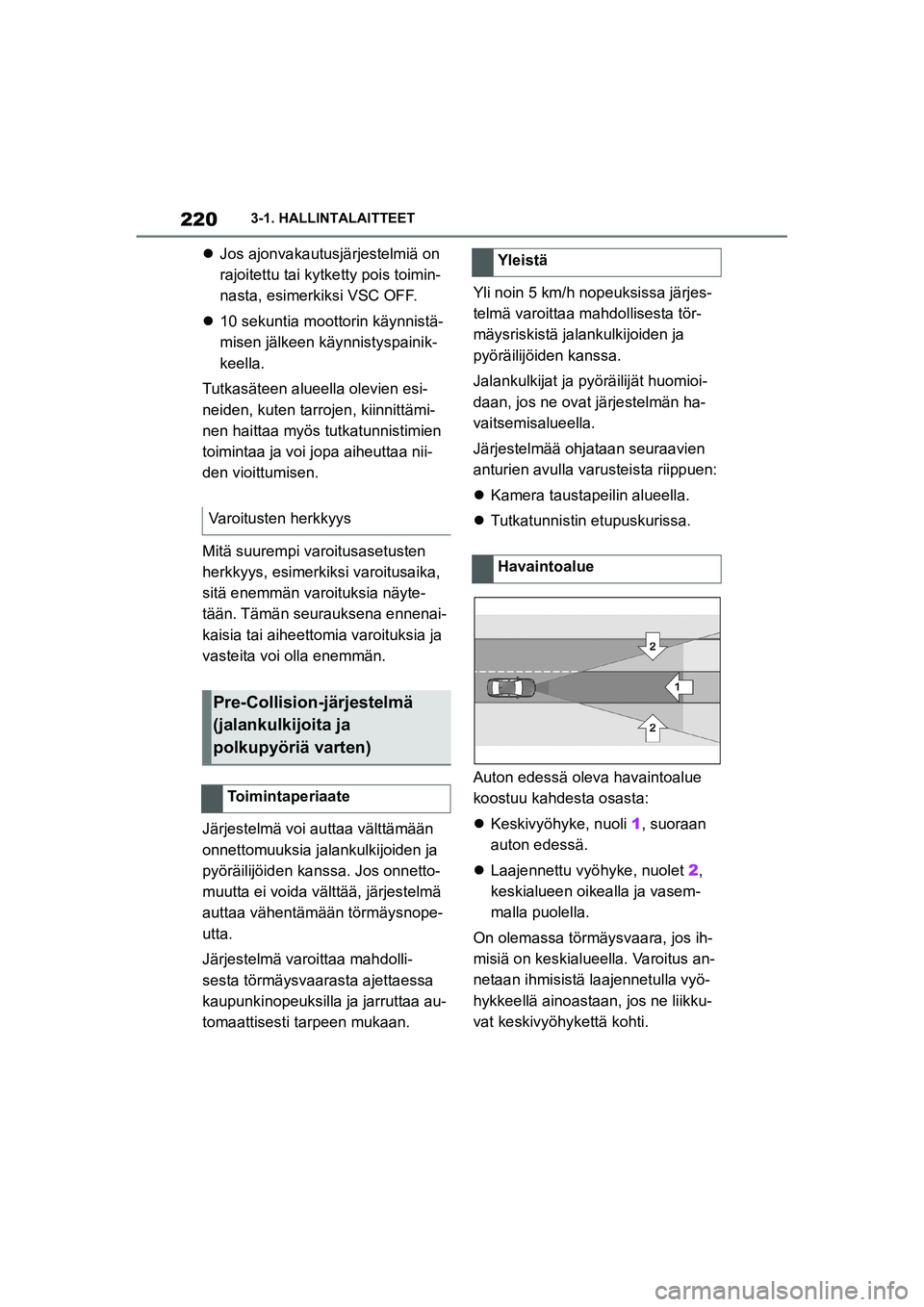

2203-1. HALLINTALAITTEET
Supran omistajan käsikirja_E (alkaen marraskuu 2020 tuotannosta)
 Jos ajonvakautusjärjestelmiä on
rajoitettu tai kytke tty pois toimin-
nasta, esimerkiksi VSC OFF.
 10 sekuntia moottorin käynnistä-
misen jälkeen käynnistyspainik-
keella.
Tutkasäteen alueella olevien esi-
neiden, kuten tarrojen, kiinnittämi-
nen haittaa myös tutkatunnistimien
toimintaa ja voi jopa aiheuttaa nii-
den vioittumisen.
Mitä suurempi varoitusasetusten
herkkyys, esimerkiksi varoitusaika,
sitä enemmän varoituksia näyte-
tään. Tämän seurauksena ennenai-
kaisia tai aiheettomia varoituksia ja
vasteita voi olla enemmän.
Järjestelmä voi auttaa välttämään
onnettomuuksia jalankulkijoiden ja
pyöräilijöiden kans sa. Jos onnetto-
muutta ei voida välttää, järjestelmä
auttaa vähentämään törmäysnope-
utta.
Järjestelmä varoittaa mahdolli-
sesta törmäysvaarasta ajettaessa
kaupunkinopeuksilla ja jarruttaa au-
tomaattisesti tarpeen mukaan. Yli noin 5 km/h nopeuksissa järjes-
telmä varoittaa mahdollisesta tör-
mäysriskistä jalankulkijoiden ja
pyöräilijöiden kanssa.
Jalankulkijat ja pyöräilijät huomioi-
daan, jos ne ovat järjestelmän ha-
vaitsemisalueella.
Järjestelmää ohjataan seuraavien
anturien avulla varusteista riippuen:

Kamera taustape ilin alueella.
 Tutkatunnistin etupuskurissa.
Auton edessä oleva havaintoalue
koostuu kahdesta osasta:
 Keskivyöhyke, nuoli 1, suoraan
auton edessä.
 Laajennettu vyöhyke, nuolet 2,
keskialueen oikealla ja vasem-
malla puolella.
On olemassa törmäysvaara, jos ih-
misiä on keskialuee lla. Varoitus an-
netaan ihmisistä laajennetulla vyö-
hykkeellä ainoastaan, jos ne liikku-
vat keskivyöhykettä kohti.
Varoitusten herkkyys
Pre-Collision-järjestelmä
(jalankulkijoita ja
polkupyöriä varten)
Toimintaperiaate
Yleistä
Havaintoalue
OM99X77FI.book Page 220 We
dnesday, March 10, 2021 1:36 PM

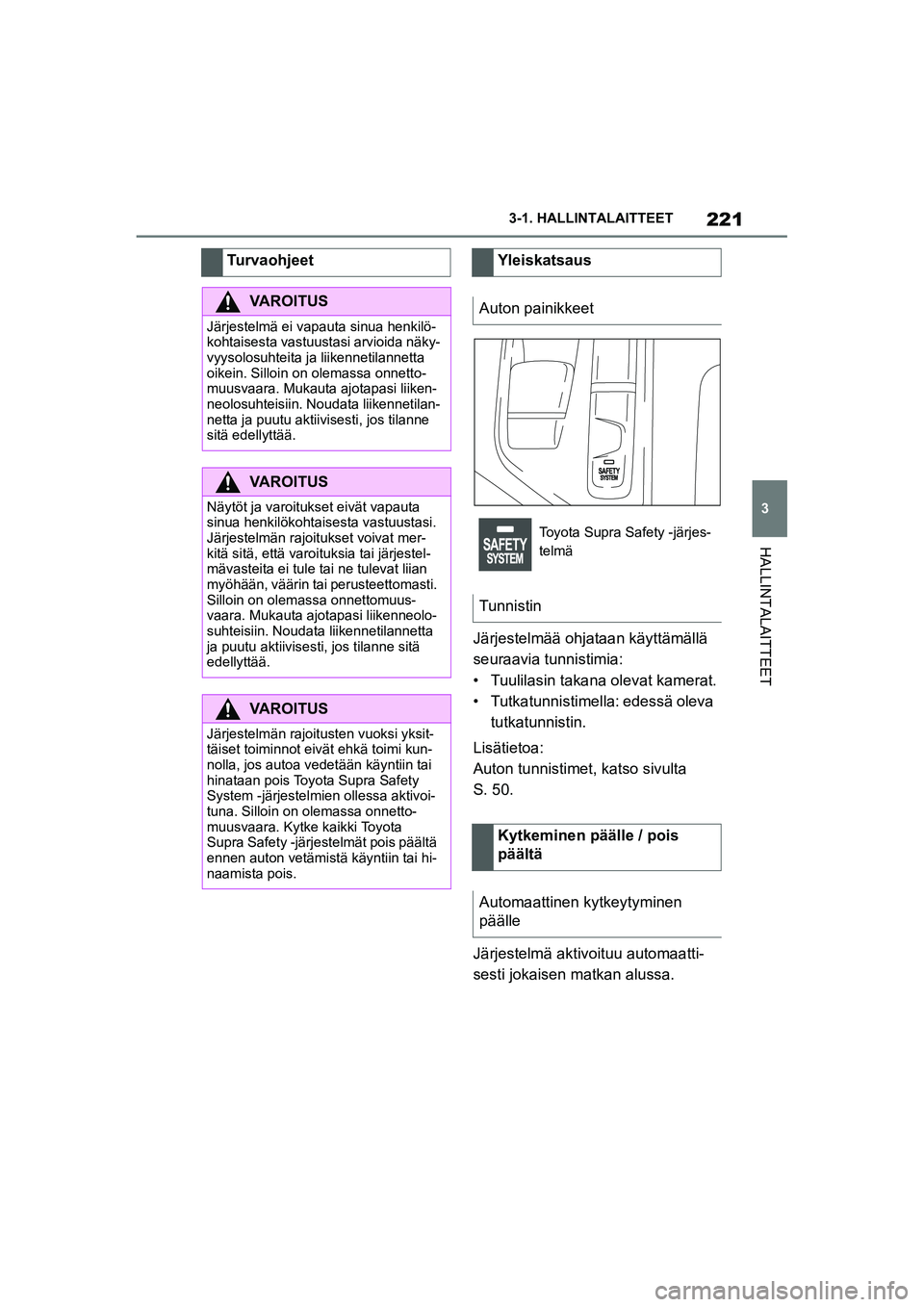

221
3
3-1. HALLINTALAITTEET
HALLINTALAITTEET
Supran omistajan käsikirja_E (alkaen marraskuu 2020 tuotannosta)
Järjestelmää ohjataan käyttämällä
seuraavia tunnistimia:
• Tuulilasin takana olevat kamerat.
• Tutkatunnistimella: edessä oleva
tutkatunnistin.
Lisätietoa:
Auton tunnistimet, katso sivulta
S. 50.
Järjestelmä aktivoituu automaatti-
sesti jokaisen matkan alussa.
Tu r v a o h j e e t
VAROITUS
Järjestelmä ei vapauta sinua henkilö-
kohtaisesta vastuustasi arvioida näky-
vyysolosuhteita ja liikennetilannetta
oikein. Silloin on olemassa onnetto-
muusvaara. Mukauta ajotapasi liiken-
neolosuhteisiin. Noudata liikennetilan-
netta ja puutu aktiivisesti, jos tilanne
sitä edellyttää.
VAROITUS
Näytöt ja varoitukset eivät vapauta
sinua henkilökohtaise
sta vastuustasi.
Järjestelmän rajoitukset voivat mer-
kitä sitä, että varoituksia tai järjestel-
mävasteita ei tule tai ne tulevat liian
myöhään, väärin tai perusteettomasti.
Silloin on olemassa onnettomuus-
vaara. Mukauta ajotapasi liikenneolo-
suhteisiin. Noudata liikennetilannetta
ja puutu aktiivisesti, jos tilanne sitä
edellyttää.
VAROITUS
Järjestelmän rajoitusten vuoksi yksit-
täiset toiminnot eivät ehkä toimi kun-
nolla, jos autoa vedetään käyntiin tai
hinataan pois Toyota Supra Safety
System -järjestelmien ollessa aktivoi-
tuna. Silloin on olemassa onnetto-
muusvaara. Kytke kaikki Toyota
Supra Safety -järjestelmät pois päältä
ennen auton vetämistä käyntiin tai hi-
naamista pois.
Yleiskatsaus
Auton painikkeet
Toyota Supra Safety -järjes-
telmä
Tunnistin
Kytkeminen päälle / pois
päältä
Automaattinen kytkeytyminen
päälle
OM99X77FI.book Page 221 We dnesday, March 10, 2021 1:36 PM

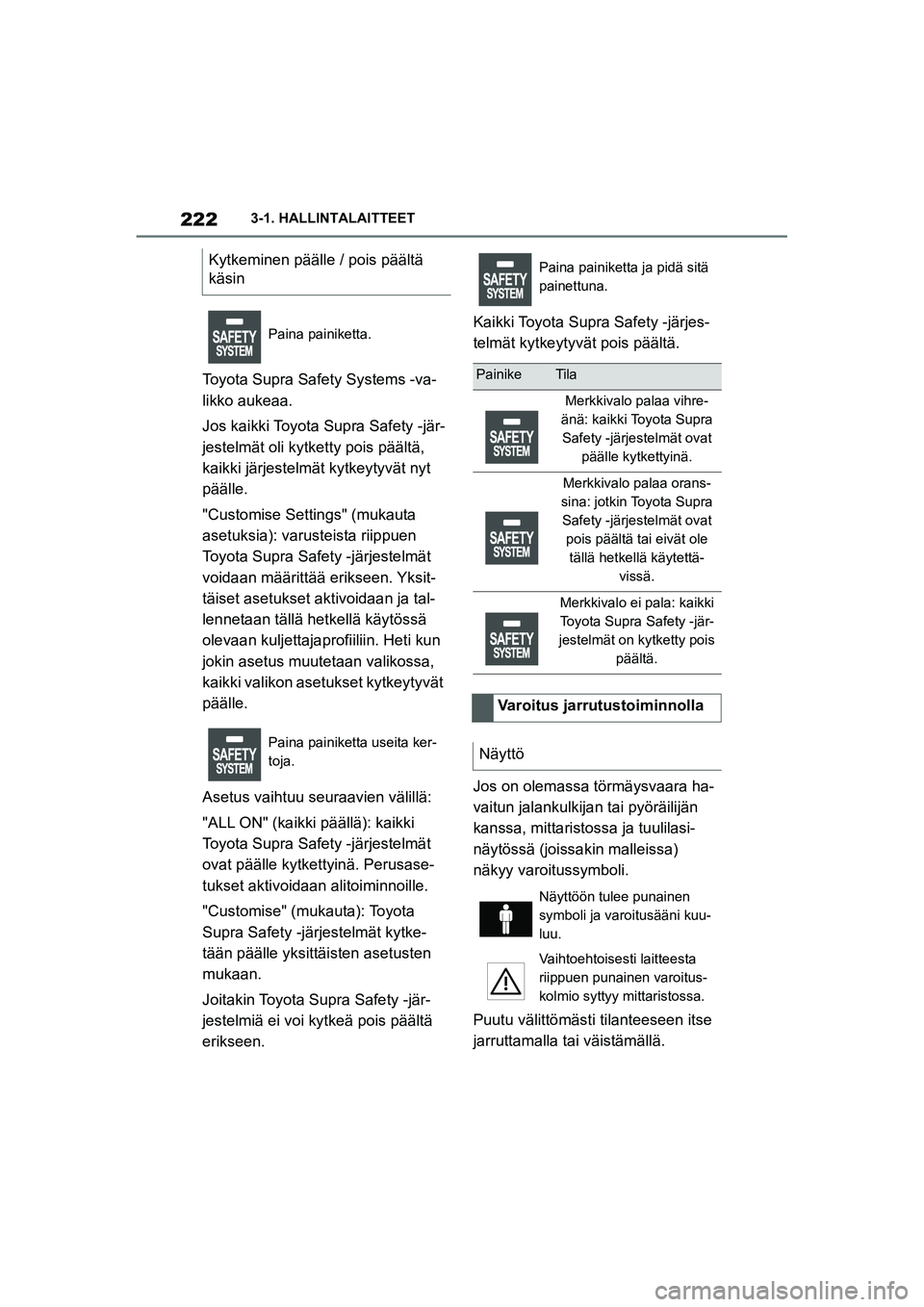

2223-1. HALLINTALAITTEET
Supran omistajan käsikirja_E (alkaen marraskuu 2020 tuotannosta)
Toyota Supra Safety Systems -va-
likko aukeaa.
Jos kaikki Toyota Supra Safety -jär-
jestelmät oli kytketty pois päältä,
kaikki järjestelmät kytkeytyvät nyt
päälle.
"Customise Settings" (mukauta
asetuksia): varusteista riippuen
Toyota Supra Safety -järjestelmät
voidaan määrittää erikseen. Yksit-
täiset asetukset aktivoidaan ja tal-
lennetaan tällä hetkellä käytössä
olevaan kuljettajaprofiiliin. Heti kun
jokin asetus muutetaan valikossa,
kaikki valikon asetukset kytkeytyvät
päälle.
Asetus vaihtuu seuraavien välillä:
"ALL ON" (kaikki päällä): kaikki
Toyota Supra Safety -järjestelmät
ovat päälle kytkettyinä. Perusase-
tukset aktivoidaan alitoiminnoille.
"Customise" (mukauta): Toyota
Supra Safety -järjestelmät kytke-
tään päälle yksittäisten asetusten
mukaan.
Joitakin Toyota Supra Safety -jär-
jestelmiä ei voi kytkeä pois päältä
erikseen. Kaikki Toyota Supra Safety -järjes-
telmät kytkeytyvät pois päältä.
Jos on olemassa törmäysvaara ha-
vaitun jalankulkijan tai pyöräilijän
kanssa, mittaristo
ssa ja tuulilasi-
näytössä (joissakin malleissa)
näkyy varoitussymboli.
Puutu välittömästi tilanteeseen itse
jarruttamalla ta i väistämällä.
Kytkeminen päälle / pois päältä
käsin
Paina painiketta.
Paina painiketta useita ker-
toja.
Paina painiketta ja pidä sitä
painettuna.
PainikeTila
Merkkivalo palaa vihre-
änä: kaikki Toyota Supra Safety -järjestelmät ovat päälle kytkettyinä.
Merkkivalo palaa orans-
sina: jotkin Toyota Supra Safety -järjestelmät ovat pois päältä tai eivät ole tällä hetkellä käytettä- vissä.
Merkkivalo ei pala: kaikki
Toyota Supra Safety -jär-
jestelmät on kytketty pois päältä.
Varoitus jarrutustoiminnolla
Näyttö
Näyttöön tulee punainen
symboli ja varoitusääni kuu-
luu.
Vaihtoehtoisesti laitteesta
riippuen punainen varoitus-
kolmio syttyy mittaristossa.
OM99X77FI.book Page 222 We dnesday, March 10, 2021 1:36 PM

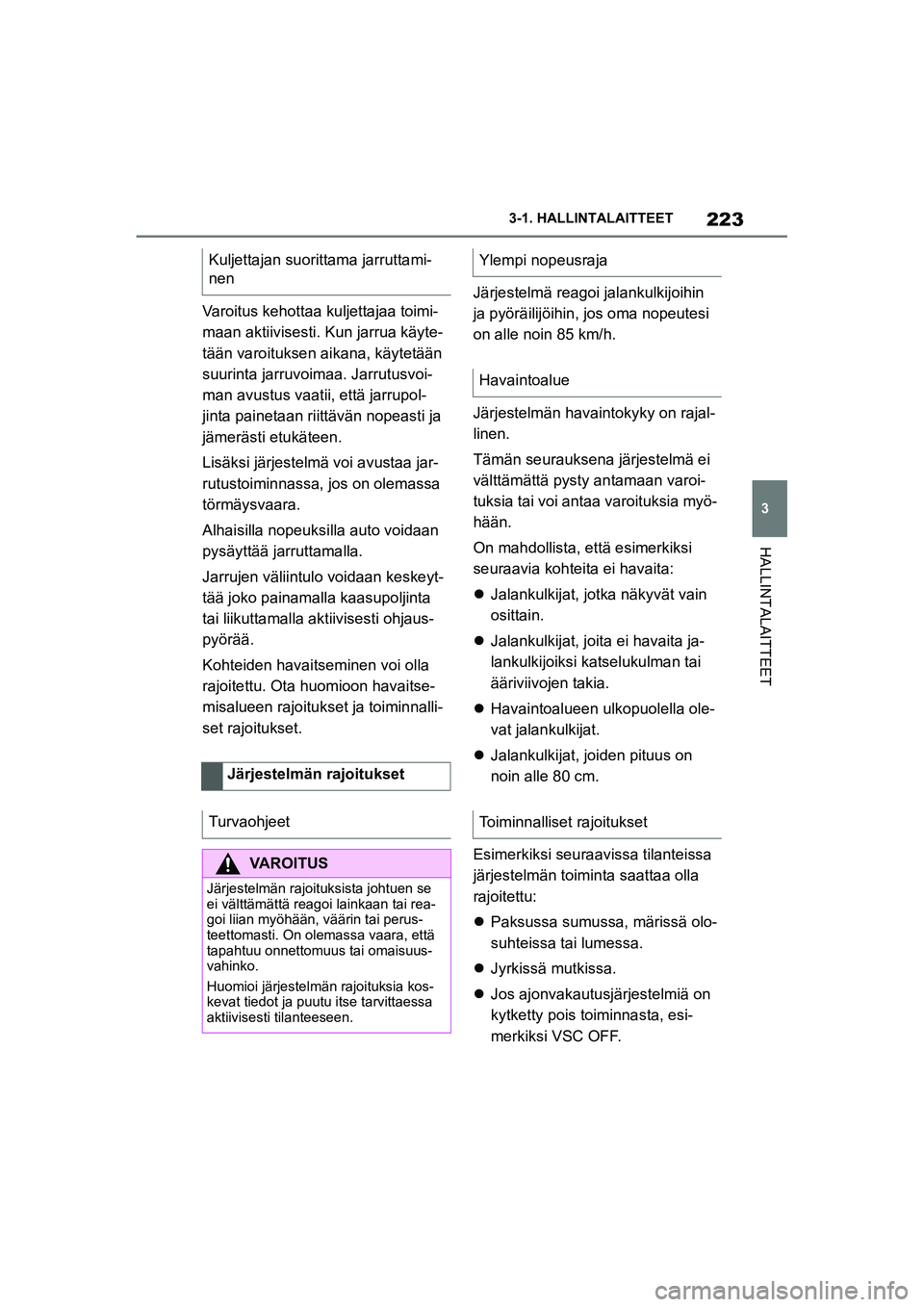

223
3
3-1. HALLINTALAITTEET
HALLINTALAITTEET
Supran omistajan käsikirja_E (alkaen marraskuu 2020 tuotannosta)
Varoitus kehottaa kuljettajaa toimi-
maan aktiivisesti. Kun jarrua käyte-
tään varoituksen aikana, käytetään
suurinta jarruvoimaa. Jarrutusvoi-
man avustus vaatii, että jarrupol-
jinta painetaan riittävän nopeasti ja
jämerästi etukäteen.
Lisäksi järjestelmä voi avustaa jar-
rutustoiminnassa, jos on olemassa
törmäysvaara.
Alhaisilla nopeuks
illa auto voidaan
pysäyttää jarruttamalla.
Jarrujen väliintulo voidaan keskeyt-
tää joko painamalla kaasupoljinta
tai liikuttamalla aktiivisesti ohjaus-
pyörää.
Kohteiden havaitseminen voi olla
rajoitettu. Ota huomioon havaitse-
misalueen rajoituk set ja toiminnalli-
set rajoitukset. Järjestelmä reagoi jalankulkijoihin
ja pyöräilijöihin, jos oma nopeutesi
on alle noin 85 km/h.
Järjestelmän havaintokyky on rajal-
linen.
Tämän seurauksena järjestelmä ei
välttämättä pysty antamaan varoi-
tuksia tai voi antaa varoituksia myö-
hään.
On mahdollista, että esimerkiksi
seuraavia kohteita ei havaita:

Jalankulkijat, jotka näkyvät vain
osittain.
 Jalankulkijat, joit a ei havaita ja-
lankulkijoiksi katselukulman tai
ääriviivojen takia.
 Havaintoalueen ulkopuolella ole-
vat jalankulkijat.
 Jalankulkijat, joiden pituus on
noin alle 80 cm.
Esimerkiksi seuraavissa tilanteissa
järjestelmän toimin ta saattaa olla
rajoitettu:
 Paksussa sumussa, märissä olo-
suhteissa tai lumessa.
 Jyrkissä mutkissa.
 Jos ajonvakautusjärjestelmiä on
kytketty pois toiminnasta, esi-
merkiksi VSC OFF.
Kuljettajan suorit
tama jarruttami-
nen
Järjestelmän rajoitukset
Turvaohjeet
VAROITUS
Järjestelmän rajoituksista johtuen se
ei välttämättä reagoi lainkaan tai rea-
goi liian myöhään, väärin tai perus-
teettomasti. On olem assa vaara, että
tapahtuu onnettomuus tai omaisuus-
vahinko.
Huomioi järjestelmän rajoituksia kos-
kevat tiedot ja puutu itse tarvittaessa
aktiivisesti tilanteeseen.
Ylempi nopeusraja
Havaintoalue
Toiminnalliset rajoitukset
OM99X77FI.book Page 223 We dnesday, March 10, 2021 1:36 PM

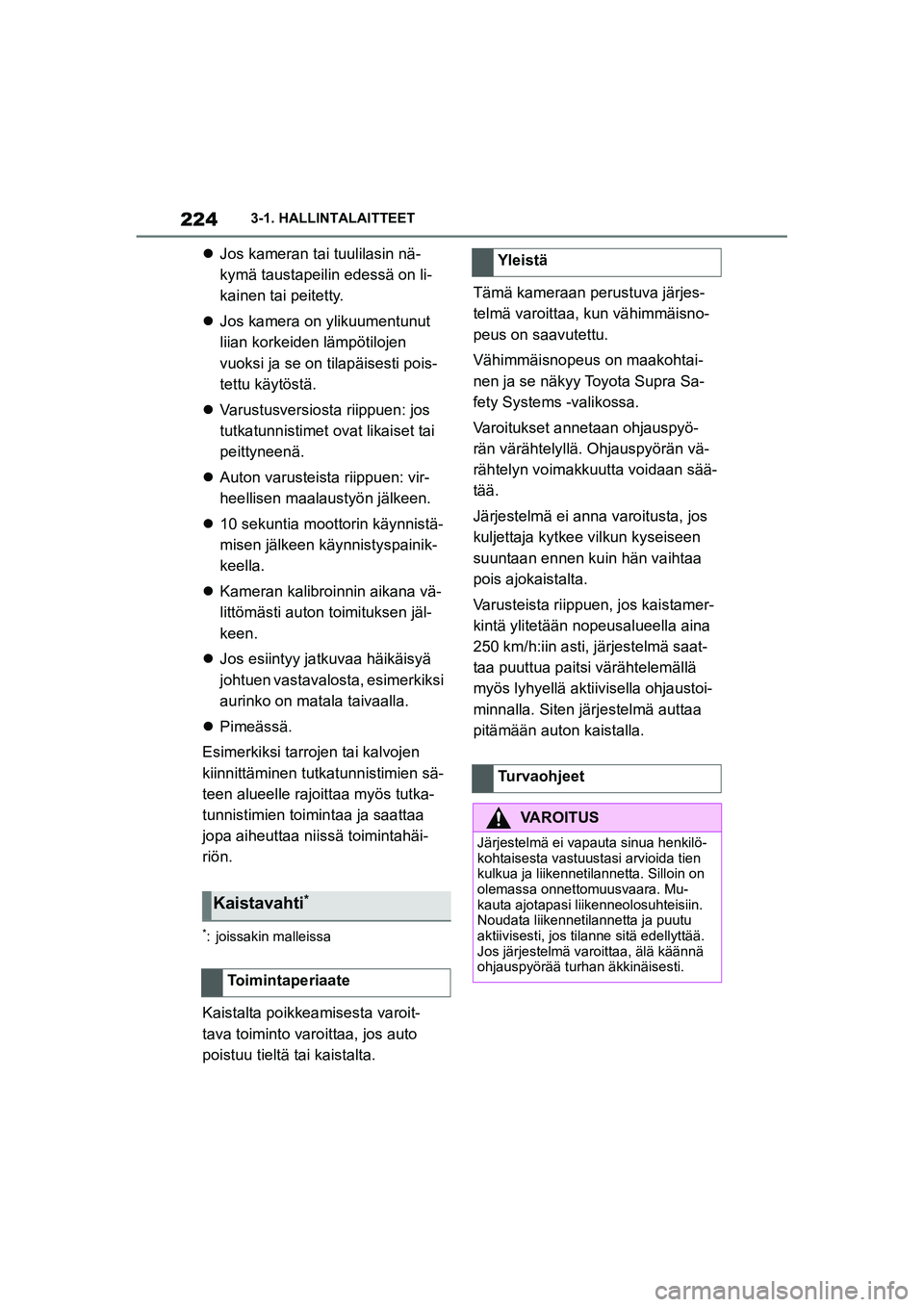

2243-1. HALLINTALAITTEET
Supran omistajan käsikirja_E (alkaen marraskuu 2020 tuotannosta)
 Jos kameran tai tuulilasin nä-
kymä taustapeilin edessä on li-
kainen tai peitetty.
 Jos kamera on ylikuumentunut
liian korkeiden lämpötilojen
vuoksi ja se on tilapäisesti pois-
tettu käytöstä.
 Varustusversiosta riippuen: jos
tutkatunnistimet ovat likaiset tai
peittyneenä.
 Auton varusteista riippuen: vir-
heellisen maalaustyön jälkeen.
 10 sekuntia moottorin käynnistä-
misen jälkeen käynnistyspainik-
keella.
 Kameran kalibroinnin aikana vä-
littömästi auton toimituksen jäl-
keen.
 Jos esiintyy jatkuvaa häikäisyä
johtuen vastavalosta, esimerkiksi
aurinko on matala taivaalla.
 Pimeässä.
Esimerkiksi tarrojen tai kalvojen
kiinnittäminen tutkatunnistimien sä-
teen alueelle rajoittaa myös tutka-
tunnistimien toimin taa ja saattaa
jopa aiheuttaa niissä toimintahäi-
riön.
*: joissakin malleissa
Kaistalta poikkeamisesta varoit-
tava toiminto varo ittaa, jos auto
poistuu tieltä tai kaistalta. Tämä kameraan perustuva järjes-
telmä varoittaa, kun vähimmäisno-
peus on saavutettu.
Vähimmäisnopeus on maakohtai-
nen ja se näkyy Toyota Supra Sa-
fety Systems -valikossa.
Varoitukset annetaan ohjauspyö-
rän värähtelyllä. Ohjauspyörän vä-
rähtelyn voimakkuutta voidaan sää-
tää.
Järjestelmä ei anna varoitusta, jos
kuljettaja kytkee vilkun kyseiseen
suuntaan ennen kuin hän vaihtaa
pois ajokaistalta.
Varusteista riippuen, jos kaistamer-
kintä ylitetään nopeusalueella aina
250 km/h:iin asti, järjestelmä saat-
taa puuttua paitsi värähtelemällä
myös lyhyellä aktiivisella ohjaustoi-
minnalla. Siten järjestelmä auttaa
pitämään auton kaistalla.
Kaistavahti*
Toimintaperiaate
Yleistä
Turvaohjeet
VAROITUS
Järjestelmä ei vapauta sinua henkilö-
kohtaisesta vastuust
asi arvioida tien
kulkua ja liikennetilannetta. Silloin on
olemassa onnettomuusvaara. Mu-
kauta ajotapasi liikenneolosuhteisiin.
Noudata liikennetilannetta ja puutu
aktiivisesti, jos tilanne sitä edellyttää.
Jos järjestelmä varoittaa, älä käännä
ohjauspyörää turhan äkkinäisesti.
OM99X77FI.book Page 224 We dnesday, March 10, 2021 1:36 PM
