2021 TOYOTA PROACE CITY EV Kezelési útmutató (in Hungarian)

265
Műszaki adatok
9


Motor1.2Turbo 110LE1.2Turbo 130LE
SebességváltóKézi kapcsolású, 6-sebességesAutomatikus, 8-sebességes
KódEB2ADT MB6 STTDEB2ADTS ATN8 STTD
HosszL1L2L1L2
Modell-kód5 üléses

ERHNP2-AERHNP2-CERHNS3-AERHNS3-C
7 üléses

ERHNP2-BERHNP2-DERHNS3-BERHNS3-D
Köbtérfogat (cm)11991199
Max. teljesítmény: EC szabvány (kW)8196
ÜzemanyagÓlommentesÓlommentes
Fékezett utánfutó (a GTW határon belül) 12% -os lejtőn
5 üléses1150 kg (2535 lb)1100 kg (2425 lb)1200 kg (2645 lb)1150 kg (2535 lb)
7 üléses1000 kg (2204 lb)900 kg (1984 lb) / 950 kg
(2094 lb)
1050 kg (2314 lb)1 000 kg (2204 lb) / 950 kg
(2094 lb)
Fék nélküli utánfutó5 üléses720 kg (1587 lb) / 730 kg (1609 lb)
750 kg (1653 lb)740 kg (1631 lb) / 750 kg (1653 lb)
750 kg (1653 lb)
7 üléses750 kg (1653 lb)750 kg (1653 lb)
A megengedett legnagyobb orr/vonóhorog terhelés
5 üléses74 kg (163 lb)74 kg (163 lb)74 kg (163 lb)74 kg (163 lb)
7 üléses50 kg (110 lb) / 70 kg (154 lb)50 kg (110 lb)70 kg (154 lb) / 50 kg (110 lb)50 kg (110 lb)

266
Motorok és vontatott rakományok - EURO 6.2 / EURO v6.3 dízel

Motor1.5D-4D 130HP(EURO 6.2)1.5D-4D 100HP(EURO 6.3)1.5D-4D 130HP(EURO 6.3)
SebességváltóAutomatikus, 8-sebességesKézi kapcsolású, 6-sebességesKézi kapcsolású, 6-sebességesAutomatikus, 8-sebességes
KódDV5RC STTa EAT8DV5RCf MB6 STTDDV5RC ML6C STTDDV5RC ATN8 STTD
Modell-kódEFYHZR-LEFYHT2-LEFYHZ2-LEFYHZ3-L
Köbtérfogat (cm)1,499149914991,499
Max. teljesítmény: EC szabvány (kW)96759696
ÜzemanyagDízelDízelDízelDízel
Fékezett utánfutó (a GTW határon belül) 12% -os lejtőn
1050 kg (2314 lb)1250 kg (2755 lb)1250 kg (2755 lb)1050 kg (2314 lb)
Fék nélküli utánfutó 750 kg (1,653 lb)750 kg (1653 lb)750 kg (1653 lb)750 kg (1653 lb)
A megengedett
legnagyobb orr/vonóhorog terhelés
74 kg (163 lb)74 kg (163 lb)74 kg (163 lb)74 kg (163 lb)

267
Műszaki adatok
9

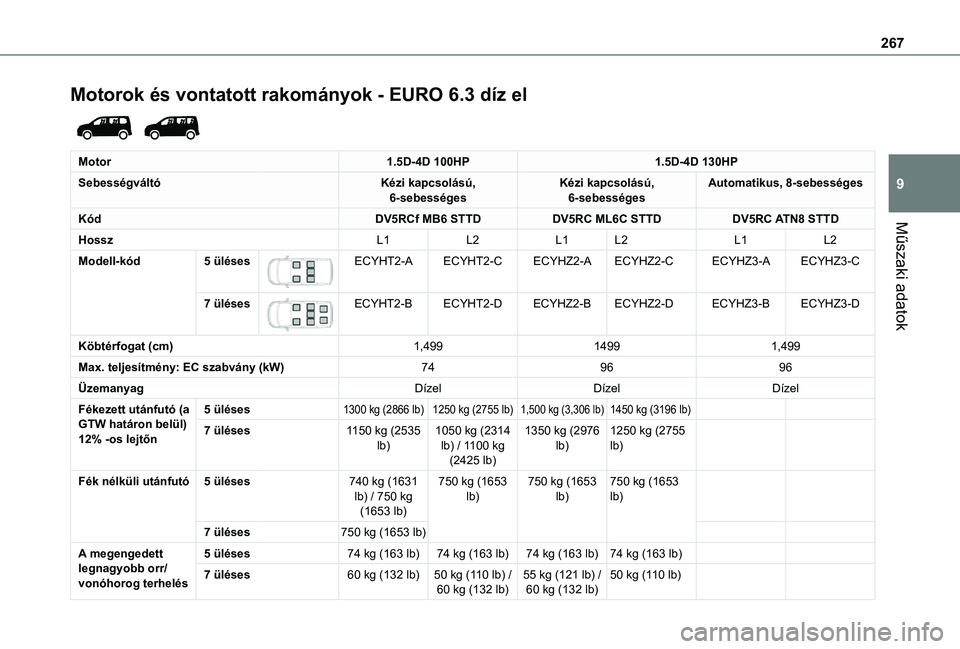

Motorok és vontatott rakományok - EURO 6.3 díz el

Motor1.5D-4D 100HP1.5D-4D 130HP
SebességváltóKézi kapcsolású, 6-sebességesKézi kapcsolású, 6-sebességesAutomatikus, 8-sebességes
KódDV5RCf MB6 STTDDV5RC ML6C STTDDV5RC ATN8 STTD
HosszL1L2L1L2L1L2
Modell-kód5 üléses ECYHT2-AECYHT2-CECYHZ2-AECYHZ2-CECYHZ3-AECYHZ3-C
7 üléses ECYHT2-BECYHT2-DECYHZ2-BECYHZ2-DECYHZ3-BECYHZ3-D
Köbtérfogat (cm)1,49914991,499
Max. teljesítmény: EC szabvány (kW)749696
ÜzemanyagDízelDízelDízel
Fékezett utánfutó (a GTW határon belül) 12% -os lejtőn
5 üléses1300 kg (2866 lb)1250 kg (2755 lb)1,500 kg (3,306 lb)1450 kg (3196 lb)
7 üléses1150 kg (2535 lb)1050 kg (2314 lb) / 1100 kg (2425 lb)
1350 kg (2976 lb)1250 kg (2755 lb)
Fék nélküli utánfutó5 üléses740 kg (1631 lb) / 750 kg (1653 lb)
750 kg (1653 lb)750 kg (1653 lb)750 kg (1653 lb)
7 üléses750 kg (1653 lb)
A megengedett legnagyobb orr/vonóhorog terhelés
5 üléses74 kg (163 lb)74 kg (163 lb)74 kg (163 lb)74 kg (163 lb)
7 üléses60 kg (132 lb)50 kg (110 lb) / 60 kg (132 lb)55 kg (121 lb) / 60 kg (132 lb)50 kg (110 lb)

268
Motor vontatott rakományok - Elektromos
Elektromos motor
Elektromos motor
TechnológiaSzinkron állandó mágnesekkel
Max. teljesítmény: EC szabvány (kW)/(LE)50
Meghajtóakkumulátor
TechnológiaLítium-ion
Akkumulátorcsomag18 modul
Beépített teljesítmény (kWh)50
Otthoni töltés2. mód
Váltóáramú (AC) feszültségÉrték (A)2308 vagy 16
Gyorsított töltés3. mód
Váltóáramú (AC) feszültségÉrték (A)230 (egyfázisú vagy háromfázisú)16 vagy 32
Szupergyors töltés4. mód
Egyenáramú (DC) feszültség400
Vontatott rakományok
Modell-kódok:ZKX
Fékezett utánfutó (a GTW határon belül) (kg)10%-os vagy 12%-os lejtőn750
Fék nélküli utánfutó (kg)750
A megengedett legnagyobb orr terhelés (kg)50

269
Műszaki adatok
9
Azonosító jelölések
Különböző látható jelölések a jármű azonosításához és kutatásához.

A. Jármű-azonosító szám (VIN), a motorháztető alatt. A z alvázba beütve, a jobb oldali első kerékív közelében.B. Jármű-azonosító szám (VIN), a műszerfalon.A szélvédőn keresztül látható címkére nyomtatva.
C. A gyártó címkéje.Rögzítve a középső oszlopra, bal vagy jobb oldalon.A következő információkat tartalmazza:– A gyártó neve.– A teljes járműtípus európai jóváhagyási száma.– Jármű-azonosító szám (VIN).– A jármű saját össztömege (GVW).– Legnagyobb megengedett szerelvénytömeg (GTW).– A legnagyobb tengelyterhelés az első tengelyen.– A legnagyobb tengelyterhelés a hátsó tengelyen.D. Gumiabroncsok / festékkód címke.

A vezető ajtajára rögzítve.Az alábbi információkat tartalmazza a gumiabroncsokról:– gumiabroncsok nyomása terheletlen és terhelt állapotban– a gumiabroncs specifikációja, amely a méretekből és típusból, valamint a terhelési és sebességindexekből áll.– Pótkerék gumiabroncs nyomása.
Szintén tartalmazza a fényezés színkódját is.
NOTIC E
A járművet eredetileg fel lehet szerelve magasabb terhelési és sebességi mutatóval rendelkező gumiabroncsokkal, mint a címkén feltüntetett, ez azonban nem befolyásolja a gumiabroncsok nyomását (hideg gumiabroncsok esetén).Ha megváltozik a gumiabroncsok típusa, forduljon bármelyik Toyota márkakereskedőhöz vagy hivatalos Toyotaszervizhez, vagy bármely megbízható szakműhelyhez a járműre jóváhagyott gumiabroncsok felszereléséhez.

270
Érintőképernyős
BLUETOOTH
audiorendszer
Multimédia audiorendszer -
Bluetooth® telefon
NOTIC E
A leírt funkciók és beállítások a jármű verziójától és konfigurációjától függően változnak.
WARNI NG
Biztonsági okokból és mivel a vezető folyamatos figyelmét igényli, a következő műveleteket álló járművel és bekapcsolt gyújtással kell végrehajtani:– Okostelefon párosítása a rendszerrel Bluetooth módban.– Okostelefon használata.– A rendszerbeállítások és a konfiguráció megváltoztatása.
NOTIC E
A rendszer oly módon védett, hogy csak a járműben működjön.Azenergiatakarékos üzemmód üzenet akkor jelenik meg, amikor a rendszer a megfelelő üzemmódba lép.
Első lépések
Ha a motor jár, lenyomása elnémítja a hangot.Kikapcsolt gyújtásnál lenyomása bekapcsolja a rendszert.Növelje vagy csökkentse a hangerőt a bal oldali görgővel.A menük eléréséhez nyomja meg ezt a gombot az érintőképernyőn.Egy szinttel való visszatéréshez nyomja meg a vissza nyíl gombot.
WARNI NG
A képernyő tisztításához használjon puha, nem koptató ruhát (például szemüveg kendőt), és ne használjon további terméket.Ne használjon éles tárgyakat a képernyőn.Ne érintse meg a képernyőt nedves kézzel.
Bizonyos információk állandóan megjelennek az érintőképernyő felső sávjában:
– A légkondicionáló információ (verziótól függően).– Bluetooth kapcsolat.– A helyadatok megosztásának jelzése.Az audio forrás kiválasztása:– FM/AM/DAB rádióállomások (felszereléstől függően).– Telefon csatlakoztatva Bluetooth-n keresztül és Bluetooth multimédiás sugárzás (streaming).– USB Memóriakártya.– Médialejátszó a kiegészítő aljzaton keresztül csatlakoztatva (a felszereléstől függően).
NOTIC E
Nagyon meleg körülmények között a rendszer védelme érdekében a hangerő korlátozásra kerülhet. Előfordulhat, hogy legalább 5 percre készenléti állapotba kerül (a képernyő és a hang kikapcsol).A normál állapotba való visszatérés akkor következik be, amikor az utastér hőmérséklete lecsökken.

271
Érintőképernyős BLUETOOTH audiorendszer
10
A kormányra szerelt
kezelőszervek
A kormányra szerelt
kezelőszervek - 1. típus
Rádió:Az előző/következő tárolt rádióadó kiválasztása.Előző/következő elem kiválasztása egy menüben vagy egy listában.Média:Előző/következő műsorszám kiválasztása.Előző/következő elem kiválasztása egy menüben vagy egy listában.Rádió:Röviden megnyomva: a rádióállomások listájának megjelenítése.Hosszan megnyomva: a lista frissítése.Média:
Röviden megnyomva: a mappák listájának megjelenítése.Hosszan megnyomva: a rendezési lehetőségek megjelenítése.Röviden megnyomva: audio forrás megváltoztatása (rádió; USB; AUX (ha a készülék csatlakoztatva van); CD; streaming).Hosszan megnyomva: kijelzi a hívás listát.
Röviden megnyomva bejövő hívás közben: fogadja a hívást.Röviden megnyomva hívás közben: befejezi a hívást.Erősítse meg a választást.
Hangerő növelése.
Hangerő csökkentése.
A hang némítása / visszaállítása a hangerő növelése és csökkentése gombok egyidejű megnyomásával.
A kormányra szerelt
kezelőszervek - 2. típus
Hangparancsok:Ez a vezérlő a kormánykeréken vagy a világítás vezérlőkarjának végén található (felszereléstől függően).
Rövid megnyomásával, az okostelefon hangutasításai a rendszeren keresztül.Hangerő növelése.
Hangerő csökkentése.Némításhoz nyomja meg a hangerő-növelő és -csökkentő gombokat egyszerre (a felszereléstől függően).Állítsa vissza a hangot a két hangerőszabályzó gomb egyikének megnyomásával.
A multimédia forrás megváltoztatása.
Röviden megnyomva: kijelzi a hívás listát.Röviden megnyomva bejövő hívás közben: fogadja a hívást.Hosszan megnyomva bejövő hívás közben: elutasítja a hívást.Röviden megnyomva hívás közben: befejezi a hívást.Rádió (forgatás): előző/következő eltárolt állomás.Média (forgatás): előző / következő műsorszám, mozgás egy listában.Rövid lenyomás: a választás megerősítése; ha nincs semmi kiválasztva, akkor hozzáférés az előre beállított értékekhez.Rádió: a rádióállomások listájának megjelenítése.Média: a műsorszámok listájának megjelenítése.

272
Menük
Rádió

Rádióállomás kiválasztása.
Média:

Válasszon audioforrást.
Telefon

Csatlakoztasson egy mobiltelefont Bluetooth® segítségével.
Vezetés

A jármű bizonyos funkcióinak be-, kikapcsolása vagy konfigurálása (felszereltségtől/verziótól függően).
Beállítások

Állítsa be a hangbeállításokat (hangsúly, hangzás stb.), a kijelzőt (nyelv, mértékegységek, dátum, idő stb.), vagy konfigurálja a rendszert (adatvédelem).
Légkondicionálás/Fűtés

Berendezéstől függően / verziótól függően.
A hőmérséklet és a légáramlás különböző beállításainak kezelése.
