2021 TOYOTA PROACE CITY EV Kezelési útmutató (in Hungarian)

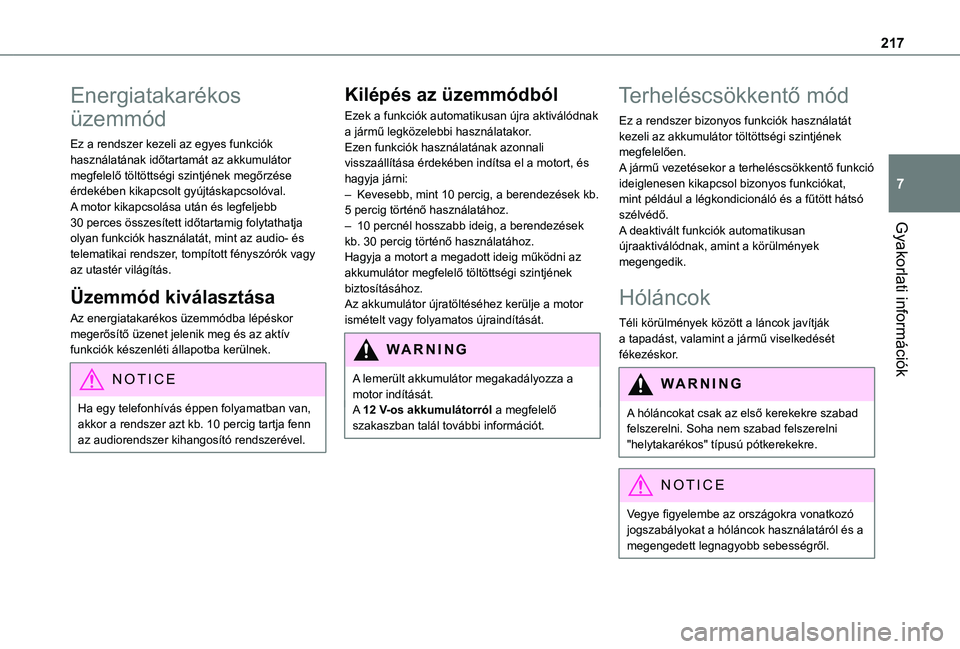

217
Gyakorlati információk
7
Energiatakarékos
üzemmód
Ez a rendszer kezeli az egyes funkciók használatának időtartamát az akkumulátor megfelelő töltöttségi szintjének megőrzése érdekében kikapcsolt gyújtáskapcsolóval.A motor kikapcsolása után és legfeljebb 30 perces összesített időtartamig folytathatja olyan funkciók használatát, mint az audio- és telematikai rendszer, tompított fényszórók vagy az utastér világítás.
Üzemmód kiválasztása
Az energiatakarékos üzemmódba lépéskor megerősítő üzenet jelenik meg és az aktív funkciók készenléti állapotba kerülnek.
NOTIC E
Ha egy telefonhívás éppen folyamatban van, akkor a rendszer azt kb. 10 percig tartja fenn az audiorendszer kihangosító rendszerével.
Kilépés az üzemmódból
Ezek a funkciók automatikusan újra aktiválódnak a jármű legközelebbi használatakor.Ezen funkciók használatának azonnali visszaállítása érdekében indítsa el a motort, és hagyja járni:– Kevesebb, mint 10 percig, a berendezések kb. 5 percig történő használatához.– 10 percnél hosszabb ideig, a berendezések kb. 30 percig történő használatához.Hagyja a motort a megadott ideig működni az akkumulátor megfelelő töltöttségi szintjének biztosításához.Az akkumulátor újratöltéséhez kerülje a motor ismételt vagy folyamatos újraindítását.
WARNI NG
A lemerült akkumulátor megakadályozza a motor indítását.A 12 V-os akkumulátorról a megfelelő szakaszban talál további információt.
Terheléscsökkentő mód
Ez a rendszer bizonyos funkciók használatát kezeli az akkumulátor töltöttségi szintjének megfelelően.A jármű vezetésekor a terheléscsökkentő funkció ideiglenesen kikapcsol bizonyos funkciókat, mint például a légkondicionáló és a fűtött hátsó szélvédő.A deaktivált funkciók automatikusan újraaktiválódnak, amint a körülmények megengedik.
Hóláncok
Téli körülmények között a láncok javítják a tapadást, valamint a jármű viselkedését fékezéskor.
WARNI NG
A hóláncokat csak az első kerekekre szabad felszerelni. Soha nem szabad felszerelni "helytakarékos" típusú pótkerekekre.
NOTIC E
Vegye figyelembe az országokra vonatkozó jogszabályokat a hóláncok használatáról és a
megengedett legnagyobb sebességről.

218
Csak olyan láncokat használjon, amelyeket a járművére szerelt keréktípushoz illeszkedőnek terveztek:
Eredeti gumiabroncs méretMaximális helyettesítő méret (mm)
195/65 R159
205/60 R16
205/55 R17
215/65 R16
215/60 R17nem szerelhető láncokkal
Használható hózokni is.További információért, lépjen kapcsolatba egy TOYOTA kereskedővel vagy egy szakszervizzel.
Felszerelési tippek
► Ha utazás közben fel kell szerelnie a láncokat, állítsa le a járművet egy sík felületen az út szélén.► Húzza be a rögzítőféket és helyezze el az éket a kerekek a kerekek alatt a jármű mozgásának megakadályozása érdekében.► Szerelje fel a láncokat a gyártó utasításai szerint.► Óvatosan induljon el, és haladjon néhány pillanatog, anélkül, hogy meghaladná az 50 km / h (31 mph) sebességet.► Állítsa le a járművet és ellenőrizze, hogy a hóláncok megfelelően vannak-e meghúzva.
NOTIC E
Erősen ajánlott, hogy indulás előtt gyakorolja a hóláncok felhelyezését egy vízszintes, száraz felületen.
WARNI NG
Kerülje el a hólánccal való haladást a hómentes utakon, hogy azok ne károsítsák a jármű gumiabroncsait és az útburkolatot. Ha a járművön könnyűfém keréktárcsák vannak felszerelve, ellenőrizze, hogy a lánc vagy annak rögzítőelemei nem érintkeznek-e a
keréktárcsával.
Nagyon hideg klíma
képernyő
(változattól függően)Ez a kivehető eszköz megakadályozza a hó felhalmozódását a radiátor hűtőventilátora körül.

NOTIC E
A beszereléssel/eltávolítással kapcsolatos nehézségek eseténKapcsolatfelvétel bármely Toyota márkakereskedővel vagy hivatalos Toyota szervizzel vagy bármely megbítható szakműhellyel.
WARNI NG
Minden művelet előtt ellenőrizze, hogy a motor ki van-e kapcsolva és a hűtőventilátor leállt-e.

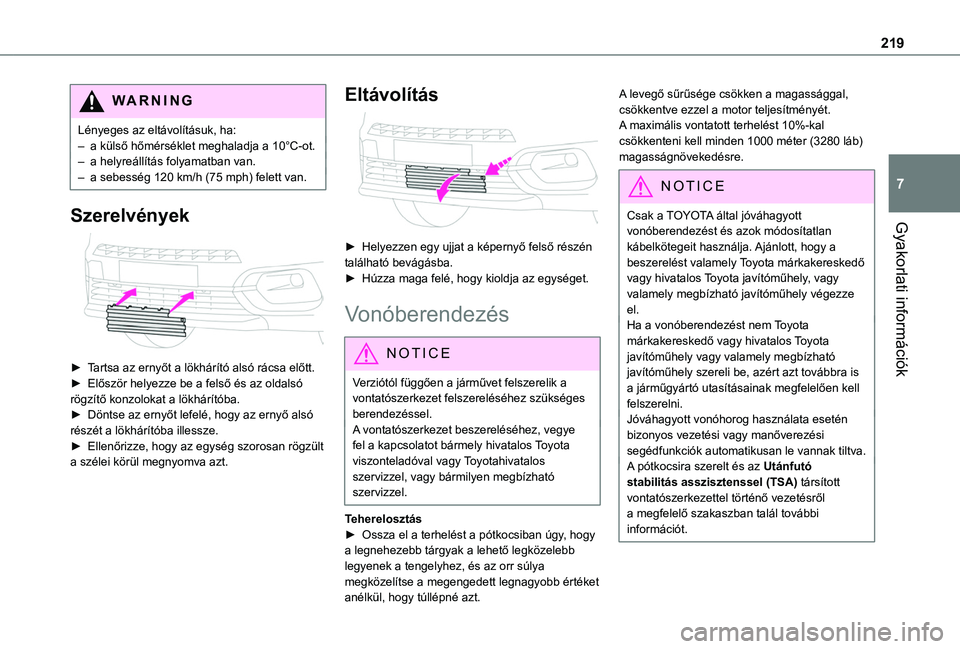

219
Gyakorlati információk
7
WARNI NG
Lényeges az eltávolításuk, ha:– a külső hőmérséklet meghaladja a 10°C-ot.– a helyreállítás folyamatban van.– a sebesség 120 km/h (75 mph) felett van.
Szerelvények

► Tartsa az ernyőt a lökhárító alsó rácsa előtt.► Először helyezze be a felső és az oldalsó rögzítő konzolokat a lökhárítóba.► Döntse az ernyőt lefelé, hogy az ernyő alsó részét a lökhárítóba illessze.► Ellenőrizze, hogy az egység szorosan rögzült a szélei körül megnyomva azt.
Eltávolítás

► Helyezzen egy ujjat a képernyő felső részén található bevágásba.► Húzza maga felé, hogy kioldja az egységet.
Vonóberendezés
NOTIC E
Verziótól függően a járművet felszerelik a vontatószerkezet felszereléséhez szükséges berendezéssel.A vontatószerkezet beszereléséhez, vegye fel a kapcsolatot bármely hivatalos Toyota viszonteladóval vagy Toyotahivatalos szervizzel, vagy bármilyen megbízható szervizzel.
Teherelosztás► Ossza el a terhelést a pótkocsiban úgy, hogy
a legnehezebb tárgyak a lehető legközelebb legyenek a tengelyhez, és az orr súlya megközelítse a megengedett legnagyobb értéket anélkül, hogy túllépné azt.
A levegő sűrűsége csökken a magassággal, csökkentve ezzel a motor teljesítményét. A maximális vontatott terhelést 10%-kal csökkenteni kell minden 1000 méter (3280 láb) magasságnövekedésre.
NOTIC E
Csak a TOYOTA által jóváhagyott vonóberendezést és azok módosítatlan
kábelkötegeit használja. Ajánlott, hogy a beszerelést valamely Toyota márkakereskedő vagy hivatalos Toyota javítóműhely, vagy valamely megbízható javítóműhely végezze el.Ha a vonóberendezést nem Toyota márkakereskedő vagy hivatalos Toyota javítóműhely vagy valamely megbízható javítóműhely szereli be, azért azt továbbra is a járműgyártó utasításainak megfelelően kell felszerelni.Jóváhagyott vonóhorog használata esetén bizonyos vezetési vagy manőverezési segédfunkciók automatikusan le vannak tiltva.A pótkocsira szerelt és az Utánfutó stabilitás asszisztenssel (TSA) társított vontatószerkezettel történő vezetésről a megfelelő szakaszban talál további információt.

220
WARNI NG
Tartsa be a gépjármű forgalmi engedélyében, a gyártó címkéjén és a jelen útmutató Műszaki adatok szakaszában feltüntetett legnagyobb megengedett vontatható súlyt.
WARNI NG
Ha a vontatóeszközhöz rögzített tartozékokat használ (pl. Kerékpártartók, csomagtartó dobozok):– Tartsa be a megengedett legnagyobb orrterhelést.– Ne szállítson többet 4 hagyományos kerékpárnál vagy 2 elektromos kerékpárnál.Ha a kerékpárokat egy vonóhorgon elhelyezett kerékpártartóra helyezi, ügyeljen arra, hogy a legnehezebb kerékpárokat a lehető legközelebb helyezze a járműhöz.
WARNI NG
Vegye figyelembe az abban az országban hatályos jogszabályokat, amelyben vezet.
NOTIC E
Elektromos motorAz elektromos jármű felszerelhető vonóberendezéssel.Ezért lehetőség van pótkocsi vagy lakókocsi vontatására.További információért, vagy a vonóberendezés beszerzéséhez vegye fel a kapcsolatot bármely Toyota márkakereskedéssel, hivatalos Toyota szervizzel, vagy bármilyen megbízható szervizzel.
Túlterhelés-jelző

A túlterhelés jelző vezetési segédeszköz, és tájékoztatja Önt, hogy a maximálisan megengedett tömeget túllépte; ez lehet a jármű bruttó tömege (GVW) vagy a mindkét tengelyen (elöl és hátul) a megengedett legnagyobb tömeg (GAWR).
WARNI NG
A visszajelző nem menti fel a felhasználót a kötelességei alól.
NOTIC E
Még akkor is, ha helyesen méri meg a jármű terhelését, bármely olyan tényező, amely ezt a súlyt megváltoztathatja (vezető / további utasok vagy kiegészítő üzemanyag szállítása), a mérés után a járművet túlterhelési helyzetbe hozhatja.


WARNI NG
A rakomány magában foglalja a rakományterületen tárolt tárgyak súlyát (beleértve az összes szerelvényt, például polcot), valamint a jármű fedélzetén tartózkodó személyek súlyát, valamint az üzemanyag mennyiségét és a különféle járműbe szerelt felszereléseket.Az optimális teljesítmény elérése érdekében a járművet vízszintes talajon kell parkolni és rakodni (kerülje a következő feltételeket: lejtőn történő parkolás vagy a járdán történő áthaladás).

221
Gyakorlati információk
7
WARNI NG
A rendszer működését befolyásolhatja, ha a járművéhez utánfutót csatlakoztat.
Művelet
A jármű fedélzetén lévő súly mérése elindul:► a motor indításakor, automatikusan;

ON► álló helyzetben, ennek a raktérben található gombnak a megnyomásával. A rendszer ezután 5 percig aktív.
Mérési kijelző a rakodási területen
ON
Ha a jármű fedélzetén lévő tömeg megközelíti a megengedett legnagyobb súlyt, akkor ezen gombok jelzőfényei világítanak.
ON
Ha a jármű fedélzetén lévő tömeg meghaladja a megengedett legnagyobb súlyt, akkor ezen gombok jelzőfényei világítanak.
Mérési kijelző a műszerfalon
Ha a jármű fedélzetén lévő tömeg meghaladja a megengedett legnagyobb súlyt, akkor ez a jelzőlámpa kigyullad.
Meghibásodás
A meghibásodás kijelzése a raktérben
A mérés raktérből történő elindítása után, a 3 gomb LED-je egyszerre villog kb. 3 másodpercig, majd kialszik.Lépjen kapcsolatba egy TOYOTA kereskedővel vagy egy minősített szakszervizzel.
A műszerfalon megjelenő információ
Ezek a figyelmeztető lámpák világítanak, egy üzenettel együtt.
Lépjen kapcsolatba egy TOYOTA kereskedővel vagy egy minősített szakszervizzel.
Tetőrudak /
Tetőcsomagtartó
WARNI NG
JavaslatokA terhet egyenletesen kell elosztani, ügyelve arra, hogy ne kerüljön túlterhelés az egyik oldalra.A rakomány legnehezebb részét a tetőhöz lehető legközelebb helyezze el.Szilárdan rögzítse a rakományt.Óvatosan vezessen: a jármű érzékenyebb lesz az oldalszél hatására, és befolyásolhatja annak stabilitását.Rendszeresen ellenőrizze a tetőtámaszok és tartók biztonságos rögzítését, legalább minden utazás előtt.Távolítsa el a tetőrudakat, ha már nincs rájuk szükség.
WARNI NG
A tetőn történő szállítás (legfeljebb 40 cm (1 láb 3")) esetén ne lépje túl a következő terhelési értékeket:– Keresztirányú rudak a hosszanti rudakon: 80 kg (176 lb).– Két keresztrúd, a tetőre csavarozva: 100 kg (220 lb).

222
– Három keresztrúd, a tetőre csavarozva: 150 kg (330 lb).– Alumínium tartó: 120 kg (264 lb).– Acéltartó: 115 kg (253 lb).Ha a magasság meghaladja a 40 cm-t (1 láb 3"), a jármű sebességét igazítsa az út profiljához, hogy elkerülje a tetőrúd vagy a tetőcsomagtartó, valamint a jármű rögzítőinek sérülését.A járműnél hosszabb tárgyak szállítására vonatkozó előírások betartása érdekében olvassa el a nemzeti jogszabályokat.


W ARNI NG
7 üléses modell (legfeljebb 40 cm (1 láb 3") magasságú) tetejére történő rakodás esetén ne lépje túl a következő terheket:– Három keresztrúd, a tetőre csavarozva: 100 kg (220 lb).
– Alumínium tartó: 70 kg (154 lb).– Acéltartó: 65 kg (143 lb).
W ARNI NG
Biztonsági intézkedésként és a tető károsodásának elkerülése érdekében elengedhetetlen a járművéhez jóváhagyott tetőrudak és tetőcsomagtartó használata.Vegye figyelembe a szerelési és használati utasításokat, amelyeket a tetőrudakhoz és a tetőcsomagtartóhoz mellékelt útmutató tartalmaz.


A keresztirányú tetőrudak vagy tetőcsomagtartók felszereléséhez használja az erre a célra
biztosított rögzítő pontokat:► Távolítsa el a járműre szerelt rögzítők burkolatát.► Helyezze be az egyes rögzítéseket és rögzítse egyenként a tetőn.► Győződjön meg róla, hogy a tetőrúd vagy a tetőtartó megfelelően van felszerelve (rázással).A rudak minden rögzítési ponthoz alkalmazhatók.
Motorháztető
WARNI NG
Stop & StartMielőtt bármilyen munkát végezne a motorháztető alatt, kapcsolja ki a gyújtást, a sérülések kockázatának elkerülése érdekében az automatikus motor újraindítás esetén.Vigyázzon olyan tárgyakkal vagy ruházattal, amelyeket a hűtőventilátor lapátjai vagy egyéb mozgó részek bekaphatnak - súlyos sérülés és fojtás veszélye!
NOTIC E
A motorháztető belső kioldókarja
megakadályozza a motorháztető kinyílását, amikor a bal első ajtó zárva van.
WARNI NG
Ha a motor forró, a védett területet használva óvatosan kezelje a külső biztonsági reteszt és

223
Gyakorlati információk
7
a motorháztető támaszt (égési sérülések veszélye).Ha a motorháztető nyitva van, vigyázzon, hogy ne sértse meg a biztonsági reteszt.Ne nyissa fel a motorháztetőt nagyon szeles körülmények között.
WARNI NG
A motor hűtése leállítvaA motor hűtőventilátora elindulhat a motor kikapcsolása után.Vigyázzon olyan tárgyakra vagy ruházatra, amelyeket a ventilátorlapátok bekaphatnak!
Nyitás
► Nyissa ki a bal oldali első ajtót.

► Húzza maga felé az ajtókeret alján található kioldókart.
► Emelje meg a biztonsági reteszt, és emelje fel a motorháztetőt.

► Akassza ki a támaszt a házából, és helyezze a tartó nyílásba, hogy a motorháztető nyitva maradjon.
Zárás
► Fogja meg a motorháztetőt, és húzza ki a tartóelemet a tartó résből.► Akassza be a tartót a házába.► Engedje le a motorháztetőt és az útja végének közelében engedje el.► Ellenőrzésképpen húzza meg a motorháztetőt, hogy megfelelően van-e rögzítve.
WARNI NG
Mivel a motorháztető alatt elektromos berendezések találhatók, ajánlott a víznek való kitettség (eső, mosás stb.) korlátozása.
Motortér
Az ábrázolt motor csak illusztrációként szolgál.A következő elemek elhelyezkedése változhat:– Légszűrő.– Motorolaj-szintmérő pálca.– Motorolaj töltősapka.
Benzinmotor

Dízelmotor

1.Szélvédőmosó folyadéktartály
2.Motor hűtőfolyadék-tartály
3.Fékfolyadék-tartály
4.Akkumulátor / biztosítékok
5.Indítási segítség testpontja (-)
6.Biztosítékdoboz
7.Légszűrő

224
8.Motorolaj-betöltőnyílás sapka
9.Motorolaj-szintmérő pálca.
WARNI NG
Dízel üzemanyag rendszerEz a rendszer nagyon nagy nyomás alatt áll.Minden munkálatot kizárólag bármely márkakereskedőnek vagy hivatalos szerviznek, vagy bármilyen megbízható szerviznek kell elvégezni.
Elektromos motor

1.Szélvédőmosó folyadéktartály
2.Motor hűtőfolyadék tartály (csak szint)
3.Fékfolyadék-tartály
4.Akkumulátor / biztosítékok
5.Indítási segítség testpontja (-)
6.Biztosítékdoboz
7.400 V-os elektromos áramkör
8.Vészhelyzeti megszakító mentőszolgálatok és karbantartó technikusok számára
Az elektromos töltőrendszerről további információkat a megfelelő szakaszban talál.
Szintek ellenőrzése
Rendszeresen ellenőrizze a következő folyadékszinteket, a gyártó szervizprogramjának megfelelően. Töltse fel őket, ha szükséges, hacsak másképpen nincs jelezve.Ha egy folyadékszint szint jelentősen esik, ellenőriztesse a megfelelő rendszert egy TOYOTA kereskedőnél vagy egy szakműhelyben.
WARNI NG
A folyadékoknak meg kell felelniük a gyártó követelményeinek és a jármű motorjának.
WARNI NG
Legyen óvatos, ha a motorháztető alatt dolgozik, mivel a motor bizonyos területei rendkívül forróak lehetnek (égési sérülések veszélye), és a hűtőventilátor bármikor elindulhat (még a gyújtás kikapcsolt állapotában is).
Használt termékek
WARNI NG
Kerülje a használt olajok vagy folyadékok hosszantartó érintkezését a bőrrel.Ezen folyadékok többsége egészségre ártalmas és nagyon maró hatású.
ECO
Ne juttassa a használt olajat vagy folyadékokat a csatornába vagy a földre.Ürítse ki a használt olajat az erre a célra fenntartott tartályokba egy TOYOTA kereskedőnél vagy egy szakműhelyben.
Motorolaj
A szint ellenőrzése a motort legalább 30 percig leállítva, sík talajon, vagy a műszerfal olajszintjelzőjével a gyújtás bekapcsolásakor (elektromos mérővel felszerelt járműveknél), vagy a mérőpálca segítségével történik.Normális az olajszint feltöltése két szerviz (vagy olajcsere) között. Javasoljuk, hogy 5000 km-enként ellenőrizze a szintet, és ha szükséges, töltse fel.
