2021 TOYOTA PRIUS Manual del propietario (in Spanish)

7137-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47E14S_(ES)
7
Solución de problemas
En caso de pinchazo (vehículos con rueda de
repuesto)
O Detenga el vehículo en un lugar seguro, en una superficie plana y sólida.
O Aplique el freno de estacionamiento.
O Coloque la posición del cambio en P.
O Detenga el sistema híbrido.
O Encienda los intermitentes de emergencia. (P. 660)
Su vehículo está equipado con una rueda de repuesto. El neumático
desinflado puede sustituirse por la rueda de repuesto.
Para obtener información sobre los neumáticos: P. 609
ADVERTENCIA
QEn caso de pinchazo
No continúe conduciendo con un neumático desinflado.
Recorrer una distancia, aunque sea corta, con un neumático desi nflado puede pro-
ducir daños irreparables en el neumático y la rueda, lo que pod ría dar lugar a un
accidente.
Antes de utilizar el gato

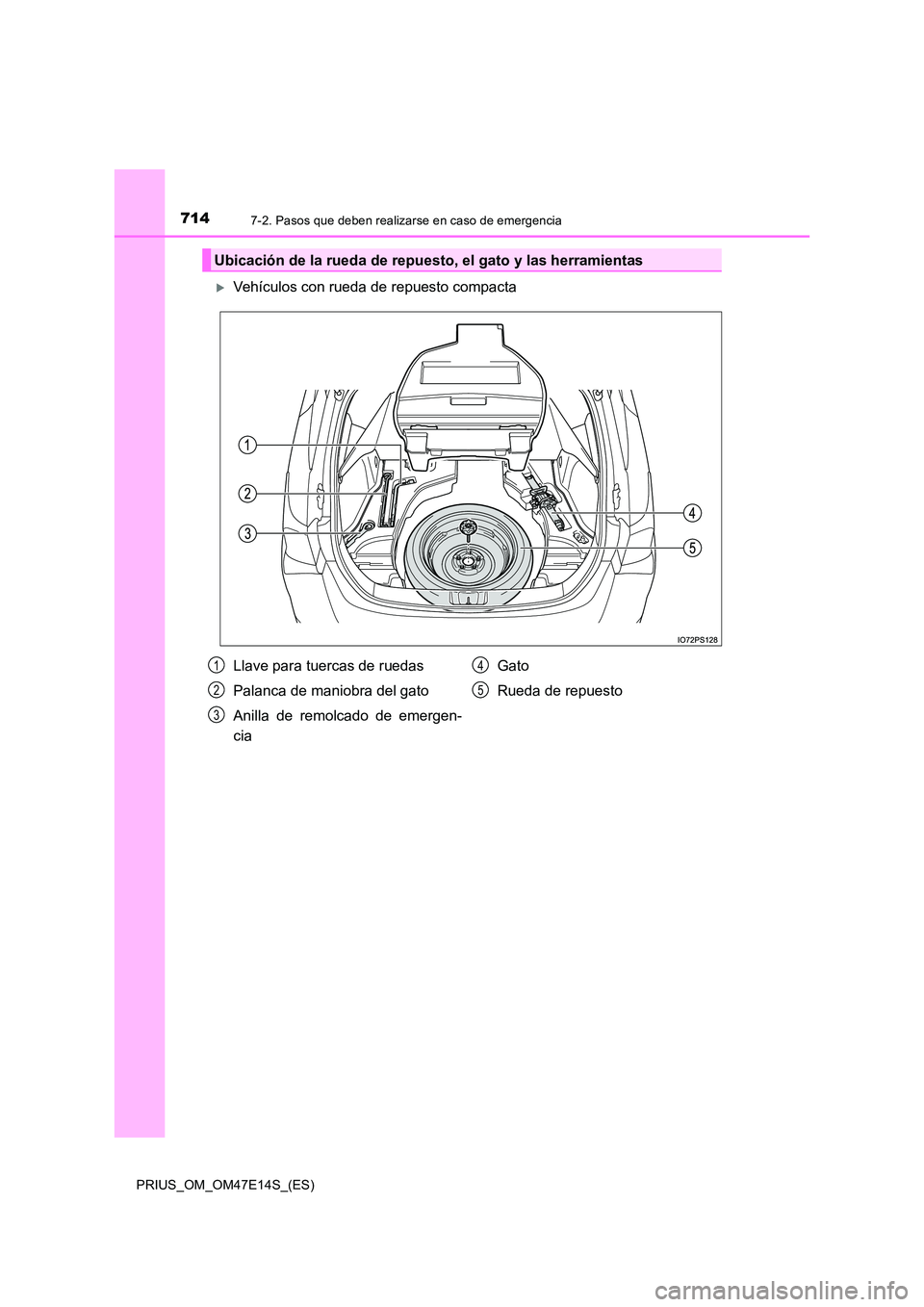

7147-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47E14S_(ES)
Vehículos con rueda de repuesto compacta
Ubicación de la rueda de repuesto, el gato y las herramientas
Llave para tuercas de ruedas
Palanca de maniobra del gato
Anilla de remolcado de emergen-
cia
Gato
Rueda de repuesto
1
2
3
4
5

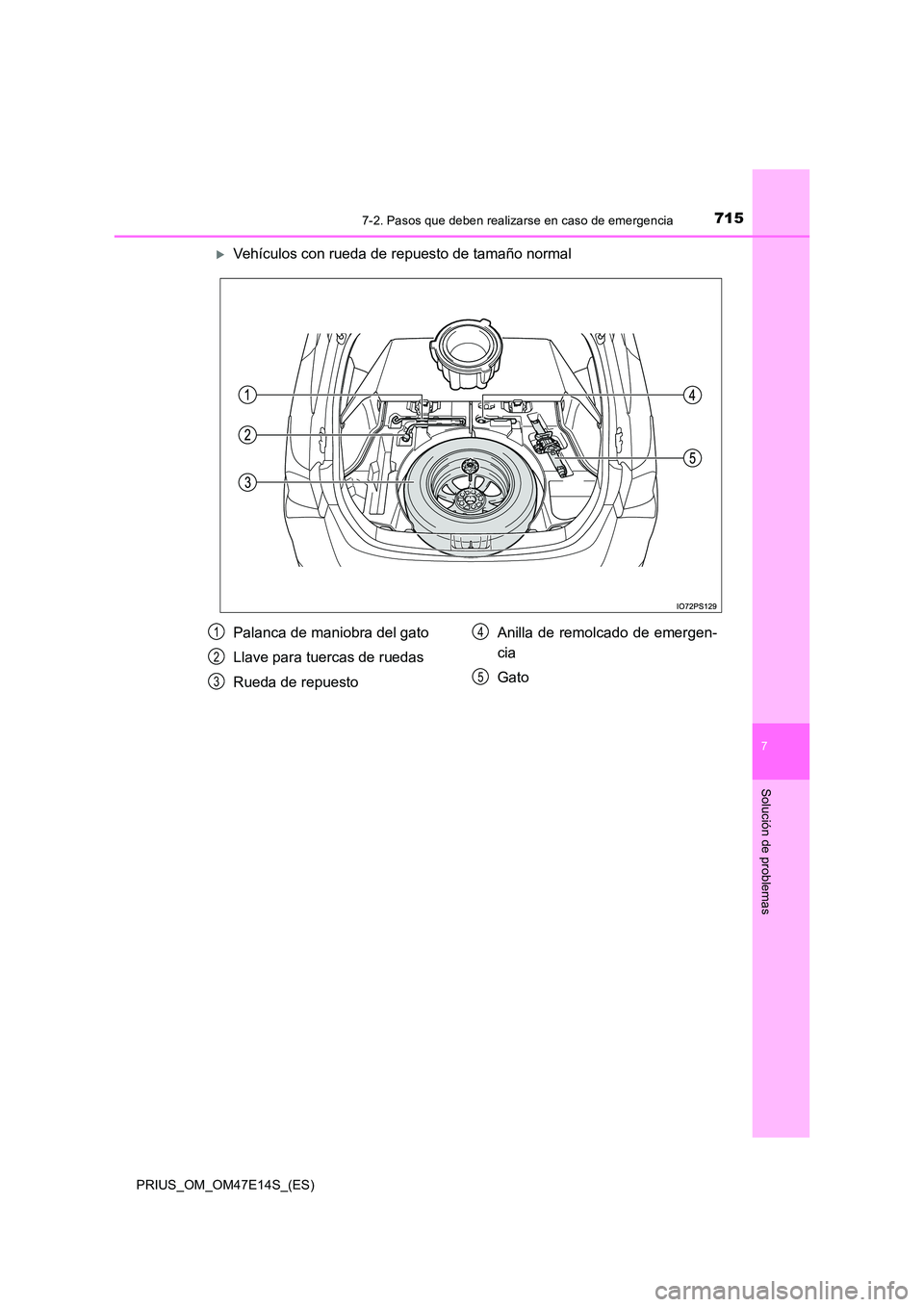

7157-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47E14S_(ES)
7
Solución de problemas
Vehículos con rueda de repuesto de tamaño normal
Palanca de maniobra del gato
Llave para tuercas de ruedas
Rueda de repuesto
Anilla de remolcado de emergen-
cia
Gato
1
2
3
4
5

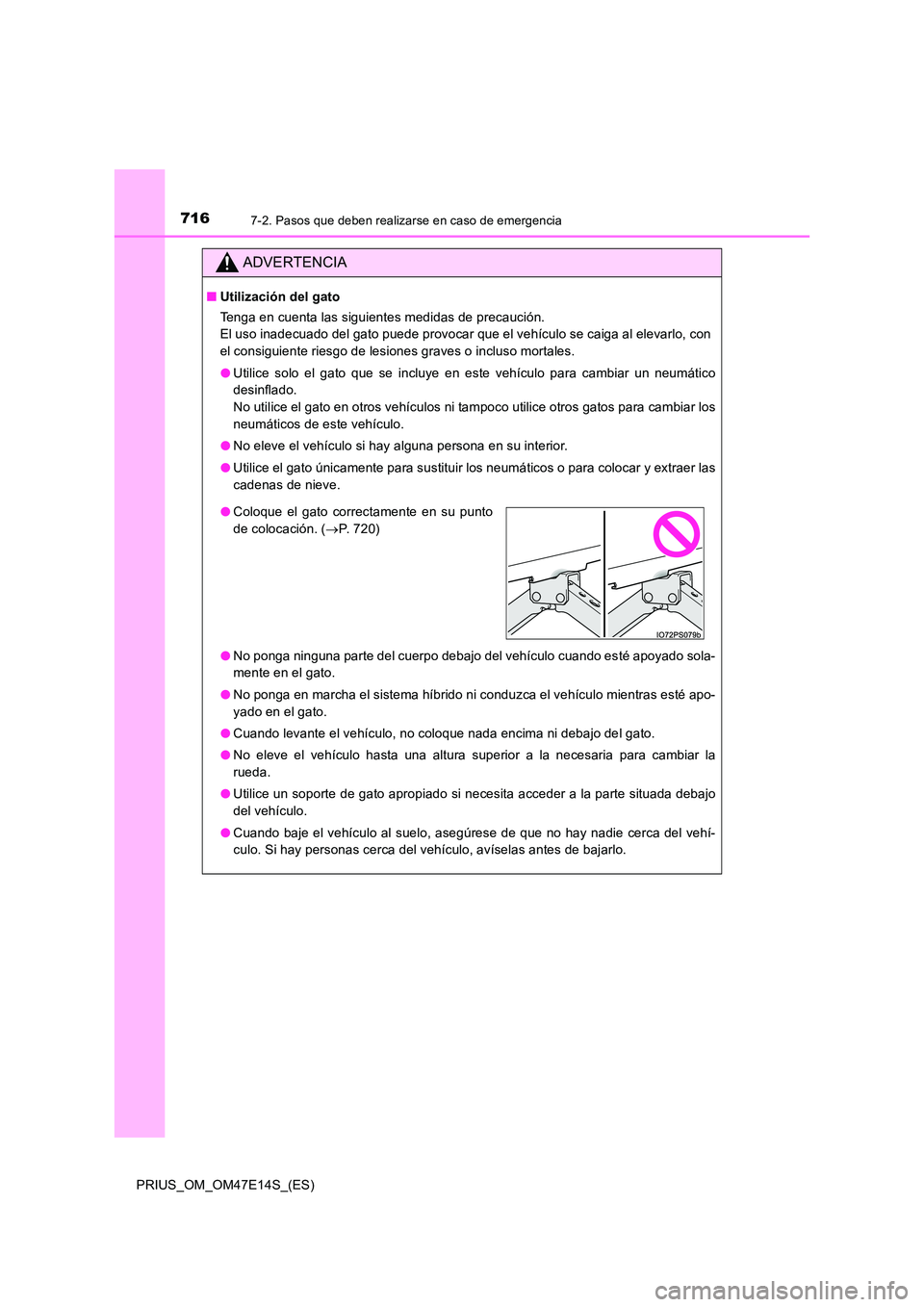

7167-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47E14S_(ES)
ADVERTENCIA
QUtilización del gato
Tenga en cuenta las siguientes medidas de precaución.
El uso inadecuado del gato puede provocar que el vehículo se ca iga al elevarlo, con
el consiguiente riesgo de lesiones graves o incluso mortales.
O Utilice solo el gato que se incluye en este vehículo para cambiar un neumático
desinflado.
No utilice el gato en otros vehículos ni tampoco utilice otros gatos para cambiar los
neumáticos de este vehículo.
O No eleve el vehículo si hay alguna persona en su interior.
O Utilice el gato únicamente para sustituir los neumáticos o para colocar y extraer las
cadenas de nieve.
O No ponga ninguna parte del cuerpo debajo del vehículo cuando esté apoyado sola-
mente en el gato.
O No ponga en marcha el sistema híbrido ni conduzca el vehículo mientras esté apo-
yado en el gato.
O Cuando levante el vehículo, no coloque nada encima ni debajo del gato.
O No eleve el vehículo hasta una altura superior a la necesaria para cambiar la
rueda.
O Utilice un soporte de gato apropiado si necesita acceder a la parte situada debajo
del vehículo.
O Cuando baje el vehículo al suelo, asegúrese de que no hay nadie cerca del vehí-
culo. Si hay personas cerca del vehículo, avíselas antes de baj arlo.
OColoque el gato correctamente en su punto
de colocación. ( P. 7 2 0 )

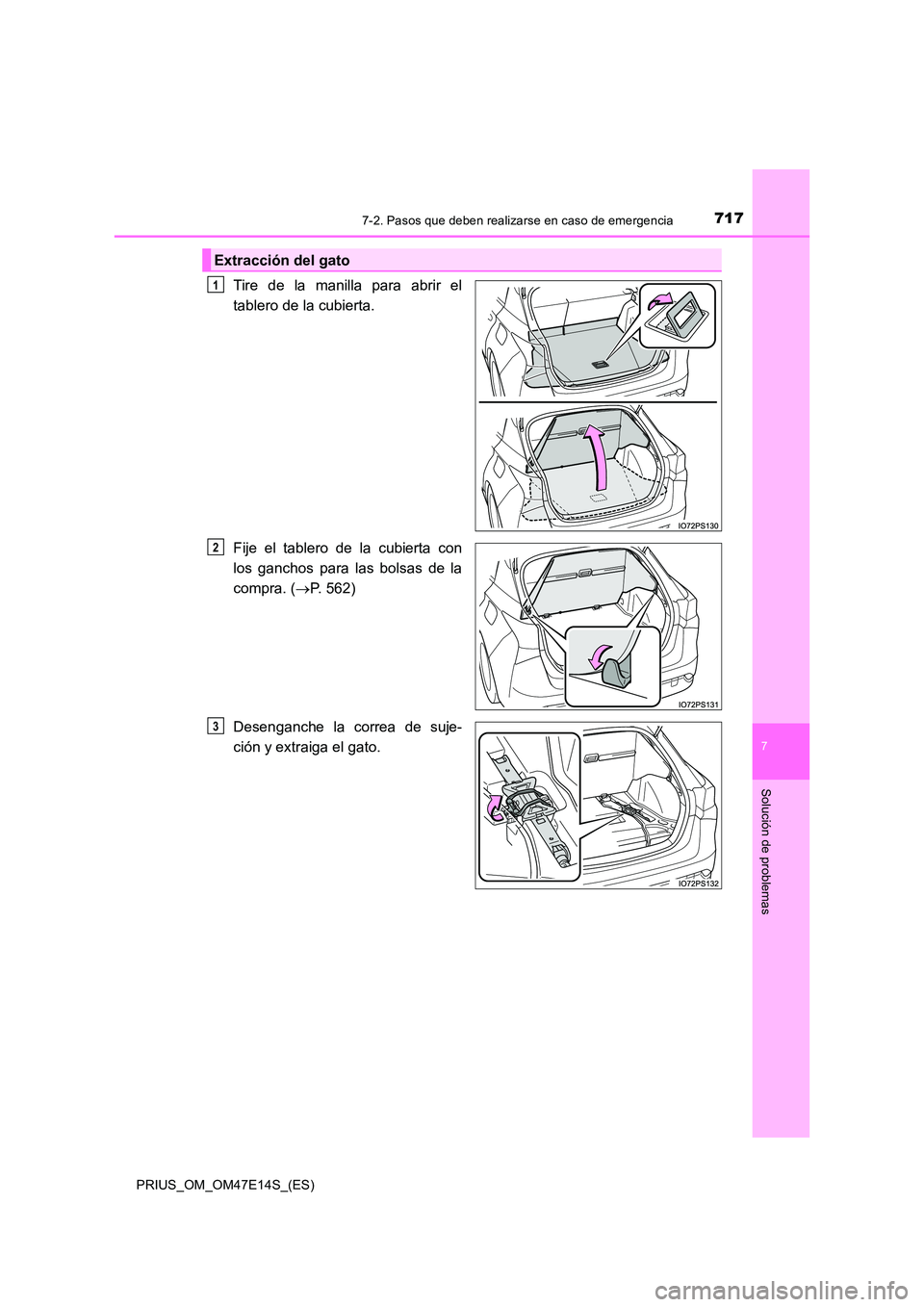

7177-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47E14S_(ES)
7
Solución de problemas
Tire de la manilla para abrir el
tablero de la cubierta.
Fije el tablero de la cubierta con
los ganchos para las bolsas de la
compra. ( P. 562)
Desenganche la correa de suje-
ción y extraiga el gato.
Extracción del gato
1
2
3

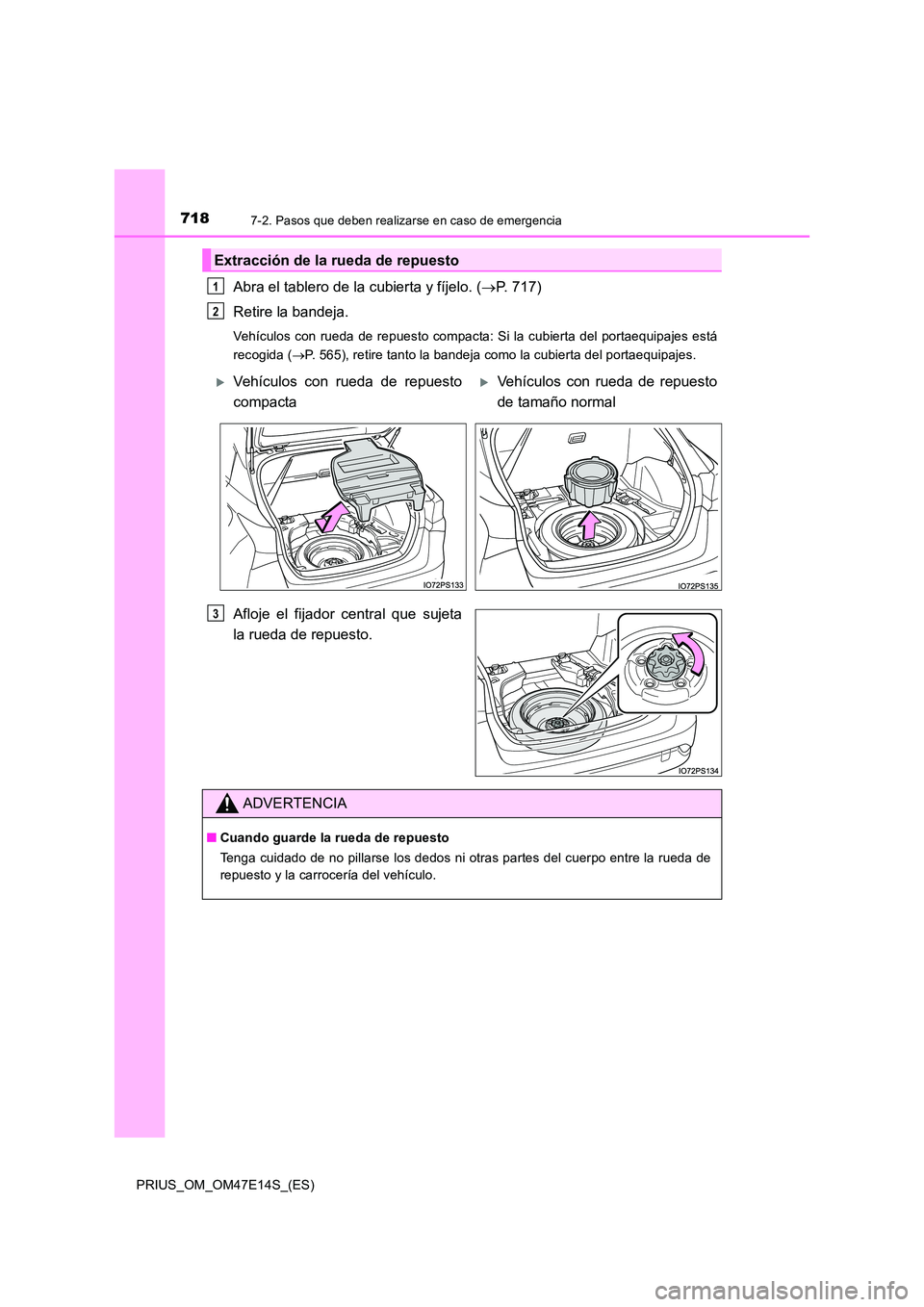

7187-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47E14S_(ES)
Abra el tablero de la cubierta y fíjelo. (P. 717)
Retire la bandeja.
Vehículos con rueda de repuesto compacta: Si la cubierta del po rtaequipajes está
recogida ( P. 565), retire tanto la bandeja como la cubierta del portaequipajes.
Afloje el fijador central que sujeta
la rueda de repuesto.
Extracción de la rueda de repuesto
1
2
Vehículos con rueda de repuesto
compacta
Vehículos con rueda de repuesto
de tamaño normal
3
ADVERTENCIA
Q Cuando guarde la rueda de repuesto
Tenga cuidado de no pillarse los dedos ni otras partes del cuer po entre la rueda de
repuesto y la carrocería del vehículo.

7197-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47E14S_(ES)
7
Solución de problemas
Coloque calzos en los neumáticos.
En los vehículos con neumáticos
195/65R15: Utilice la llave para
extraer el embellecedor de la
rueda.
Para evitar daños, cubra la punta de la
llave con un trapo.
Afloje ligeramente las tuercas de la
rueda (una vuelta).
Sustitución de un neumático desinflado
1
Neumático desinfladoPosiciones de los calzos para las ruedas
Parte
delantera
Lado izquierdoDetrás del neumático trasero derecho
Lado derechoDetrás del neumático trasero izquierdo
Parte
trasera
Lado izquierdoDelante del neumático delantero derecho
Lado derechoDelante del neumático delantero izquierdo
2
3

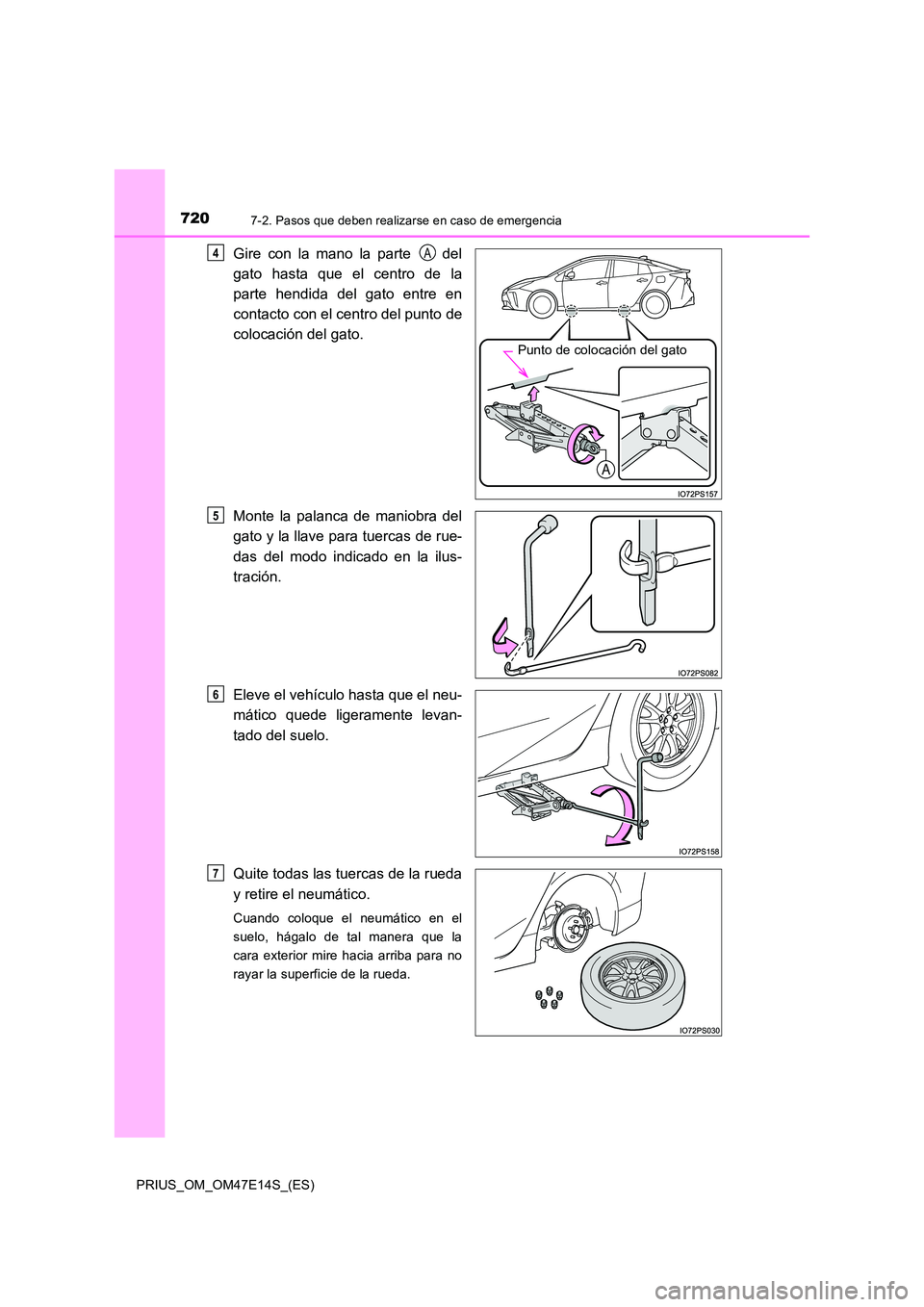

7207-2. Pasos que deben realizarse en caso de emergencia
PRIUS_OM_OM47E14S_(ES)
Gire con la mano la parte del
gato hasta que el centro de la
parte hendida del gato entre en
contacto con el centro del punto de
colocación del gato.
Monte la palanca de maniobra del
gato y la llave para tuercas de rue-
das del modo indicado en la ilus-
tración.
Eleve el vehículo hasta que el neu-
mático quede ligeramente levan-
tado del suelo.
Quite todas las tuercas de la rueda
y retire el neumático.
Cuando coloque el neumático en el
suelo, hágalo de tal manera que la
cara exterior mire hacia arriba para no
rayar la superficie de la rueda.
Punto de colocación del gato
4A
5
6
7
