2021 TOYOTA PRIUS Manual del propietario (in Spanish)

6496-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47E14S_(ES)
6
Mantenimiento y cuidados

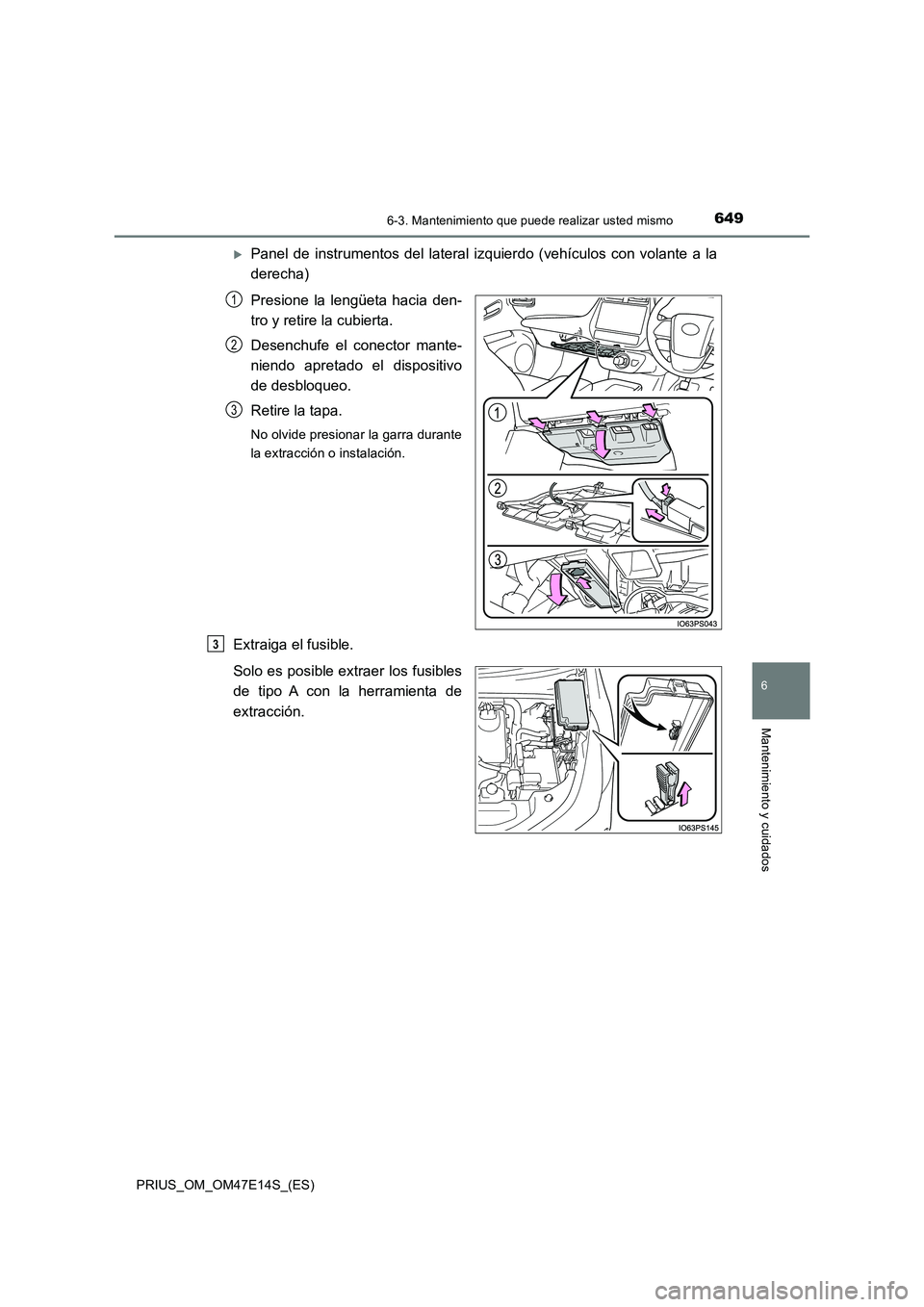

Panel de instrumentos del lateral izquierdo (vehículos con volante a la
derecha)
Presione la lengüeta hacia den-
tro y retire la cubierta.
Desenchufe el conector mante-
niendo apretado el dispositivo
de desbloqueo.
Retire la tapa.
No olvide presionar la garra durante
la extracción o instalación.
Extraiga el fusible.
Solo es posible extraer los fusibles
de tipo A con la herramienta de
extracción.
1
2
3
3

6506-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47E14S_(ES)

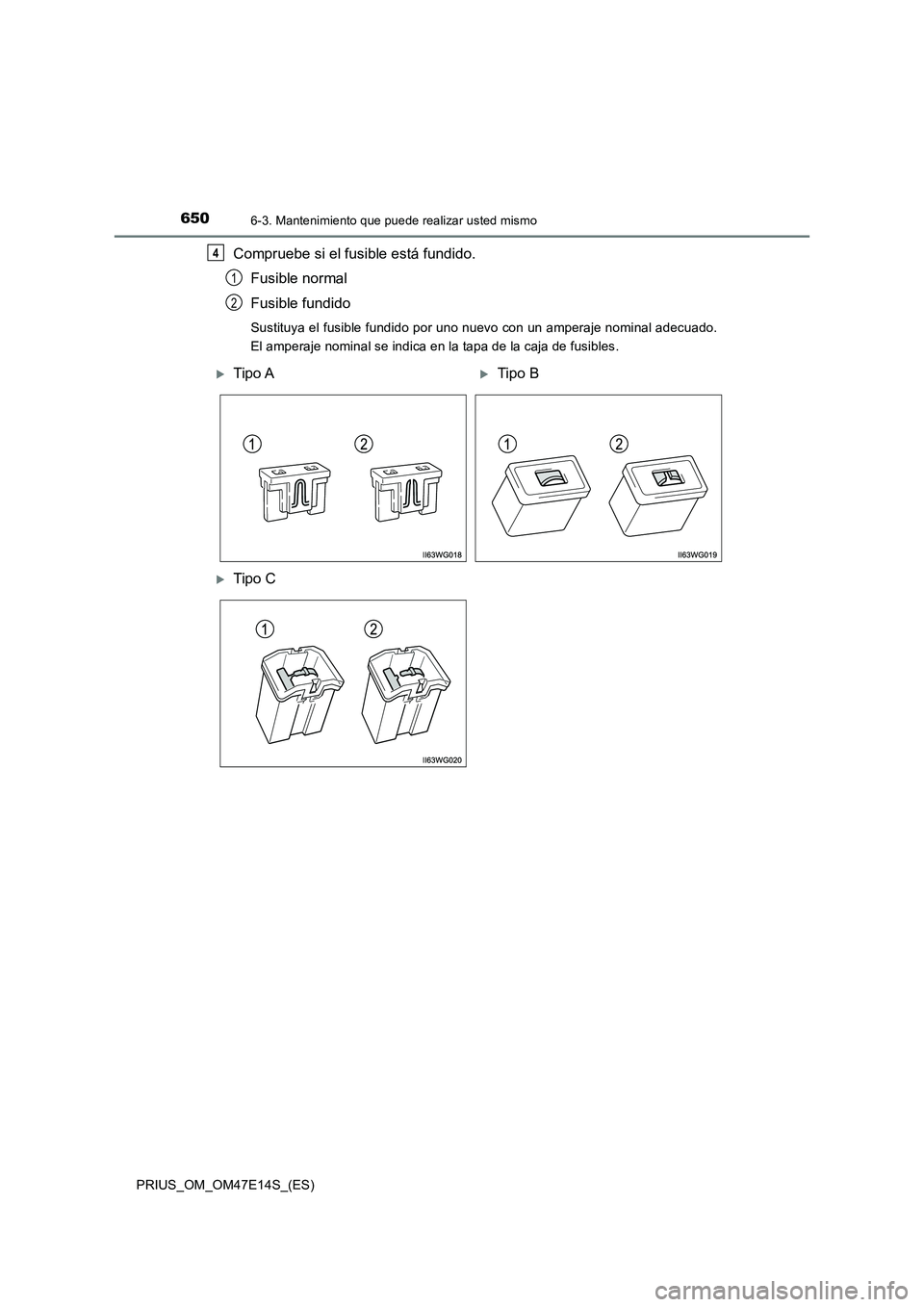

Compruebe si el fusible está fundido.
Fusible normal
Fusible fundido
Sustituya el fusible fundido por uno nuevo con un amperaje nominal adecuado.
El amperaje nominal se indica en la tapa de la caja de fusibles.
4
1
2
Tipo ATipo B
Tipo C

6516-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47E14S_(ES)
6
Mantenimiento y cuidados

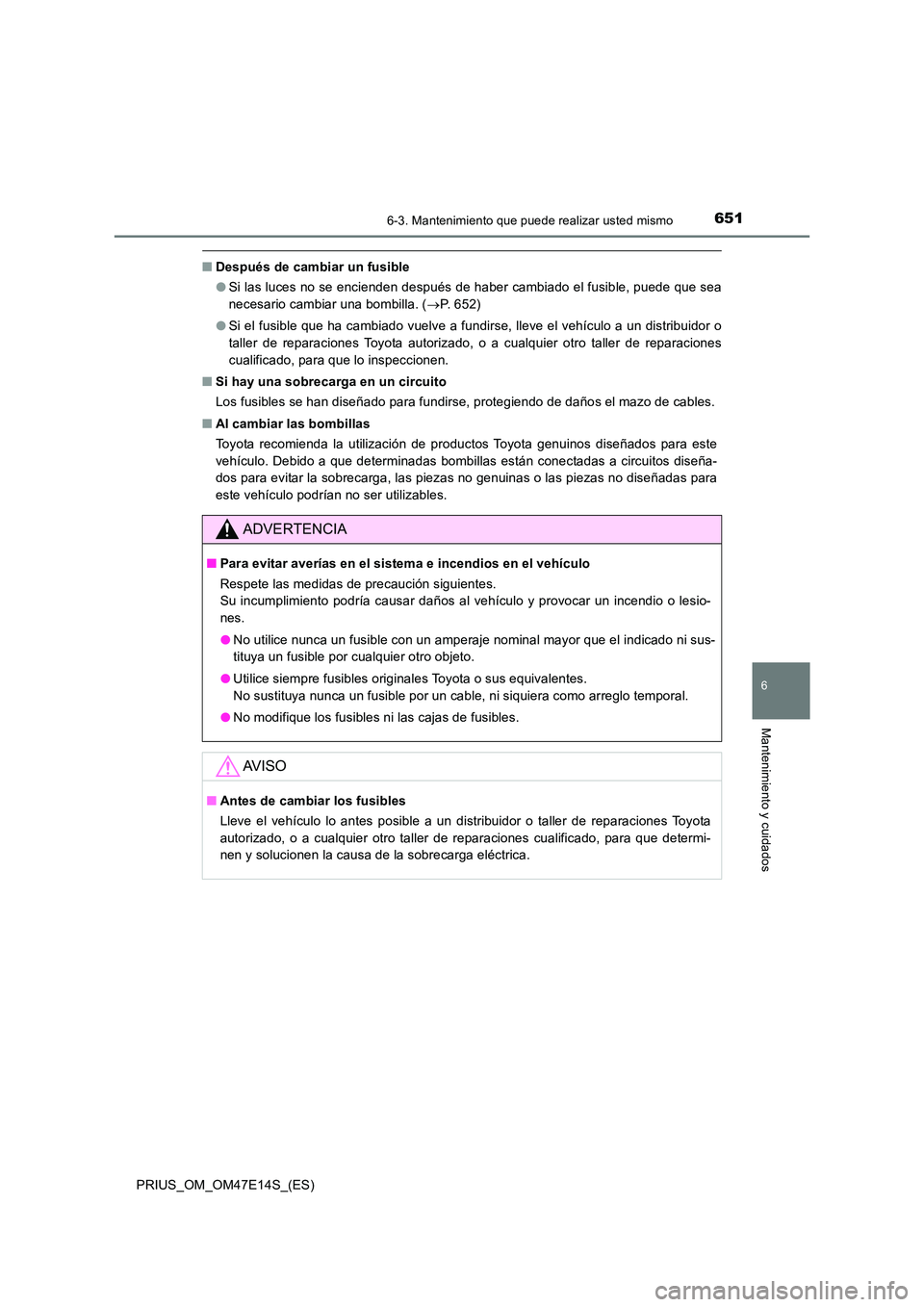

QDespués de cambiar un fusible
O Si las luces no se encienden después de haber cambiado el fusible, puede que sea
necesario cambiar una bombilla. ( P. 6 5 2 )
O Si el fusible que ha cambiado vuelve a fundirse, lleve el vehículo a un distribuidor o
taller de reparaciones Toyota autorizado, o a cualquier otro ta ller de reparaciones
cualificado, para que lo inspeccionen.
Q Si hay una sobrecarga en un circuito
Los fusibles se han diseñado para fundirse, protegiendo de daño s el mazo de cables.
Q Al cambiar las bombillas
Toyota recomienda la utilización de productos Toyota genuinos d iseñados para este
vehículo. Debido a que determinadas bombillas están conectadas a circuitos diseña-
dos para evitar la sobrecarga, las piezas no genuinas o las pie zas no diseñadas para
este vehículo podrían no ser utilizables.
ADVERTENCIA
Q Para evitar averías en el sistema e incendios en el vehículo
Respete las medidas de precaución siguientes.
Su incumplimiento podría causar daños al vehículo y provocar un incendio o lesio-
nes.
O No utilice nunca un fusible con un amperaje nominal mayor que el indicado ni sus-
tituya un fusible por cualquier otro objeto.
O Utilice siempre fusibles originales Toyota o sus equivalentes.
No sustituya nunca un fusible por un cable, ni siquiera como ar reglo temporal.
O No modifique los fusibles ni las cajas de fusibles.
AV I S O
QAntes de cambiar los fusibles
Lleve el vehículo lo antes posible a un distribuidor o taller d e reparaciones Toyota
autorizado, o a cualquier otro taller de reparaciones cualifica do, para que determi-
nen y solucionen la causa de la sobrecarga eléctrica.

6526-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47E14S_(ES)
Bombillas
Compruebe el vataje de la bombilla que se dispone a cambiar. (P. 761)
Luz de marcha atrás*
Intermitente trasero
*: La luz de marcha atrás se ha instalado únicamente en el lado del pasajero
delantero.
Puede cambiar las siguientes bombillas usted mismo. El nivel de difi-
cultad del cambio depende de la bombilla. Como existe el peligr o de
que ciertos componentes resulten dañados, se recomienda que los
cambios sean realizados por un distribuidor o taller de reparac iones
Toyota autorizado, o por cual quier otro taller de reparaciones cualifi-
cado.
Preparativos para el cambio de una bombilla
Ubicación de las bombillas
1
2

6536-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47E14S_(ES)
6
Mantenimiento y cuidados

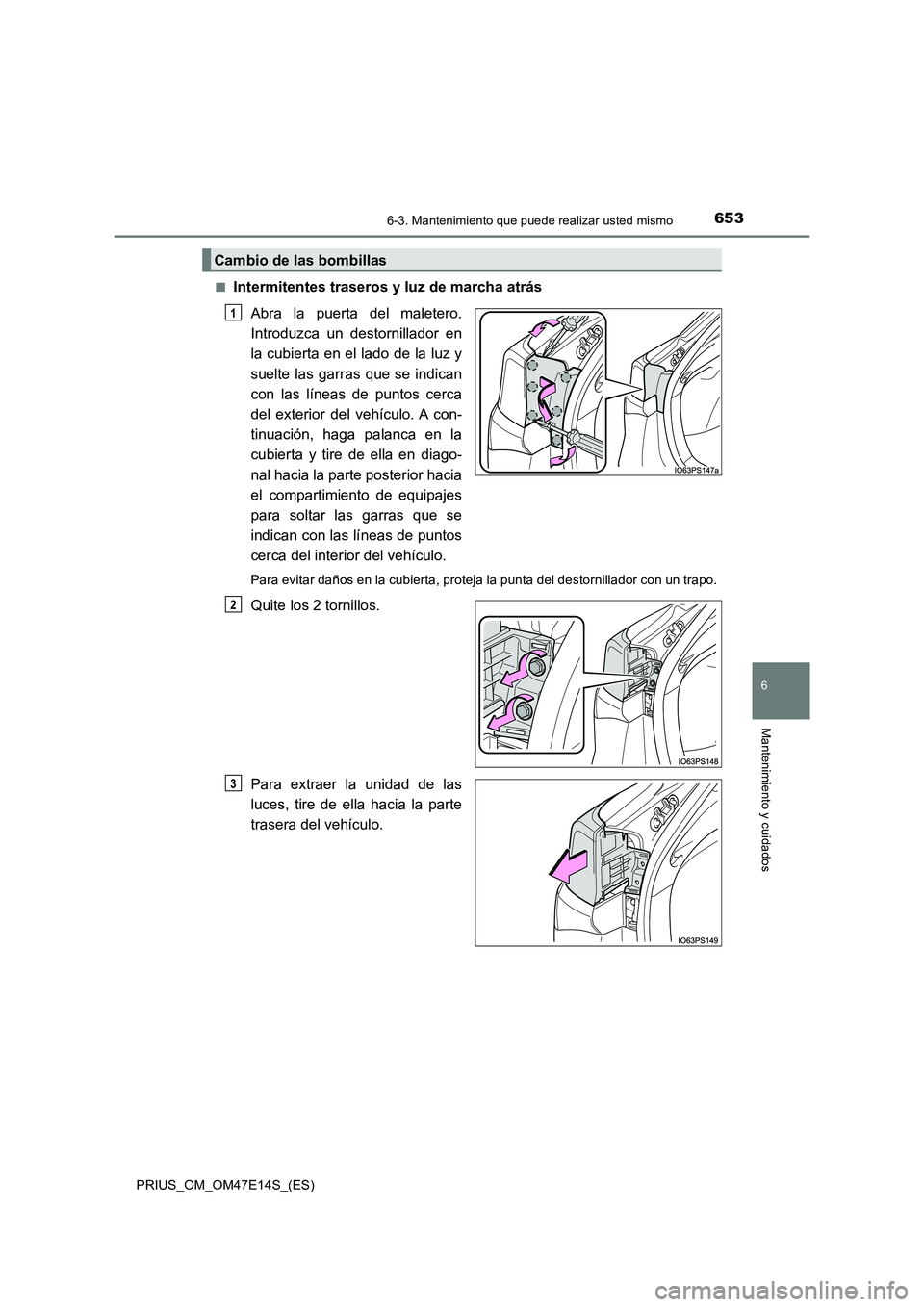

QIntermitentes traseros y luz de marcha atrás
Abra la puerta del maletero.
Introduzca un destornillador en
la cubierta en el lado de la luz y
suelte las garras que se indican
con las líneas de puntos cerca
del exterior del vehículo. A con-
tinuación, haga palanca en la
cubierta y tire de ella en diago-
nal hacia la parte posterior hacia
el compartimiento de equipajes
para soltar las garras que se
indican con las líneas de puntos
cerca del interior del vehículo.
Para evitar daños en la cubierta, proteja la punta del destornillador con un trapo.
Quite los 2 tornillos.
Para extraer la unidad de las
luces, tire de ella hacia la parte
trasera del vehículo.
Cambio de las bombillas
1
2
3

6546-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47E14S_(ES)
Gire la base de la bombilla hacia la izquierda.
Saque la bombilla.
Coloque una bombilla nueva; a continuación, introduzca la base de la
bombilla en la unidad de las luces y gire la base hacia la derecha para
que quede en su sitio.4
Luz de marcha atrásIntermitente trasero
5
Luz de marcha atrásIntermitente trasero
6
Luz de marcha atrásIntermitente trasero

6556-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47E14S_(ES)
6
Mantenimiento y cuidados
Alinee las ranuras de la unidad
de las luces con las garras e
introduzca la unidad de las
luces en línea recta de modo
que sus 2 pasadores encajen en
los orificios. Asegúrese de que
la unidad de las luces ha que-
dado completamente fija.
Coloque los 2 tornillos.
Coloque la cubierta.
7
8
9

6566-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47E14S_(ES)Q

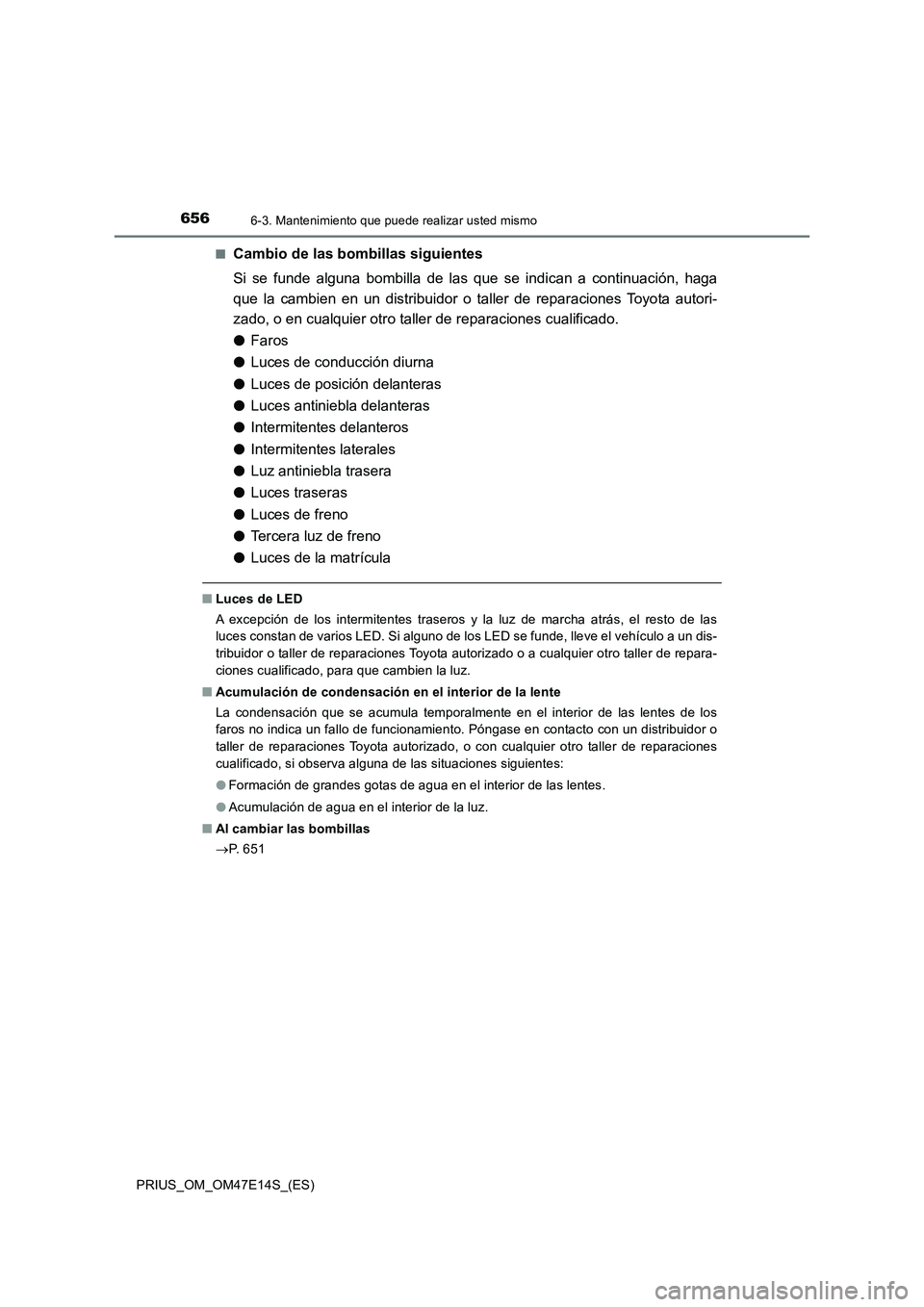

Cambio de las bombillas siguientes
Si se funde alguna bombilla de las que se indican a continuación, haga
que la cambien en un distribuidor o taller de reparaciones Toyota autori-
zado, o en cualquier otro taller de reparaciones cualificado.
OFaros
OLuces de conducción diurna
OLuces de posición delanteras
OLuces antiniebla delanteras
OIntermitentes delanteros
OIntermitentes laterales
OLuz antiniebla trasera
OLuces traseras
OLuces de freno
OTercera luz de freno
OLuces de la matrícula
QLuces de LED
A excepción de los intermitentes traseros y la luz de marcha atrás, el resto de las
luces constan de varios LED. Si alguno de los LED se funde, lleve el vehículo a un dis-
tribuidor o taller de reparaciones Toyota autorizado o a cualquier otro taller de repara-
ciones cualificado, para que cambien la luz.
QAcumulación de condensación en el interior de la lente
La condensación que se acumula temporalmente en el interior de las lentes de los
faros no indica un fallo de funcionamiento. Póngase en contacto con un distribuidor o
taller de reparaciones Toyota autorizado, o con cualquier otro taller de reparaciones
cualificado, si observa alguna de las situaciones siguientes:
OFormación de grandes gotas de agua en el interior de las lentes.
OAcumulación de agua en el interior de la luz.
QAl cambiar las bombillas
P. 6 5 1
