2021 TOYOTA PRIUS Manual del propietario (in Spanish)

6416-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47E14S_(ES)
6
Mantenimiento y cuidados

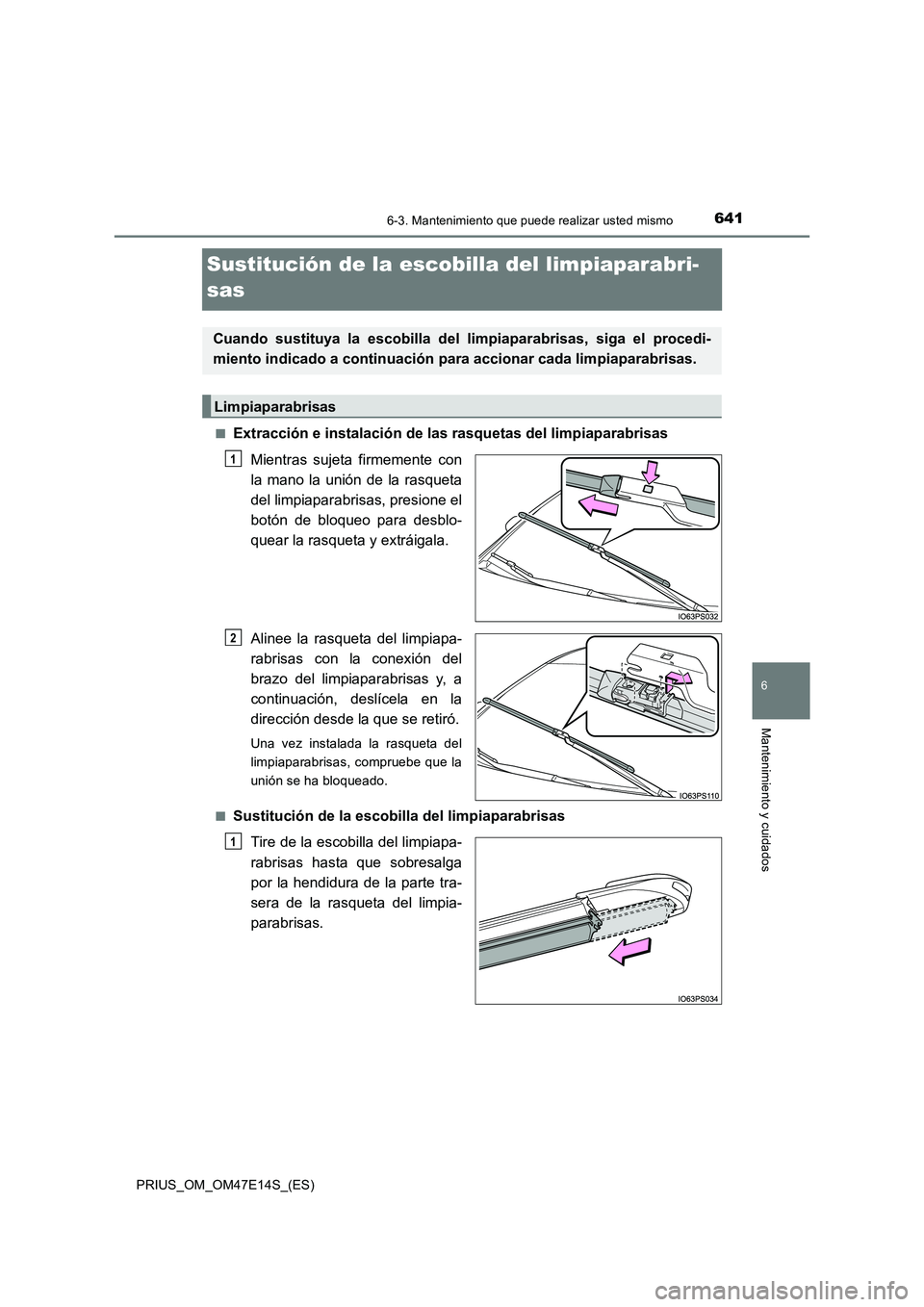

Sustitución de la escobilla del limpiaparabri-
sas
QExtracción e instalación de las rasquetas del limpiaparabrisas
Mientras sujeta firmemente con
la mano la unión de la rasqueta
del limpiaparabrisas, presione el
botón de bloqueo para desblo-
quear la rasqueta y extráigala.
Alinee la rasqueta del limpiapa-
rabrisas con la conexión del
brazo del limpiaparabrisas y, a
continuación, deslícela en la
dirección desde la que se retiró.
Una vez instalada la rasqueta del
limpiaparabrisas, compruebe que la
unión se ha bloqueado.
Q
Sustitución de la escobilla del limpiaparabrisas
Tire de la escobilla del limpiapa-
rabrisas hasta que sobresalga
por la hendidura de la parte tra-
sera de la rasqueta del limpia-
parabrisas.
Cuando sustituya la escobilla del limpiaparabrisas, siga el procedi-
miento indicado a continuación para accionar cada limpiaparabrisas.
Limpiaparabrisas
1
2
1

6426-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47E14S_(ES)
Tire del extremo de la escobilla
del limpiaparabrisas que sobre-
sale por la hendidura y, a conti-
nuación, tire del resto de la
escobilla del limpiaparabrisas.
Para colocar una escobilla del
limpiaparabrisas nueva, siga el
mismo procedimiento en orden
inverso.
Tras la colocación, compruebe que
el extremo de la escobilla del limpia-
parabrisas llega hasta el final del
tope.
Deslice la tapa del cabezal del
brazo del limpiaparabrisas de la
luneta trasera.
Mueva la rasqueta del limpiapara-
brisas hasta que se oiga un clic y
se suelte la garra; a continuación,
extraiga la rasqueta del brazo del
limpiaparabrisas.
2
3
Limpiaparabrisas de la luneta trasera
1
2

6436-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47E14S_(ES)
6
Mantenimiento y cuidados

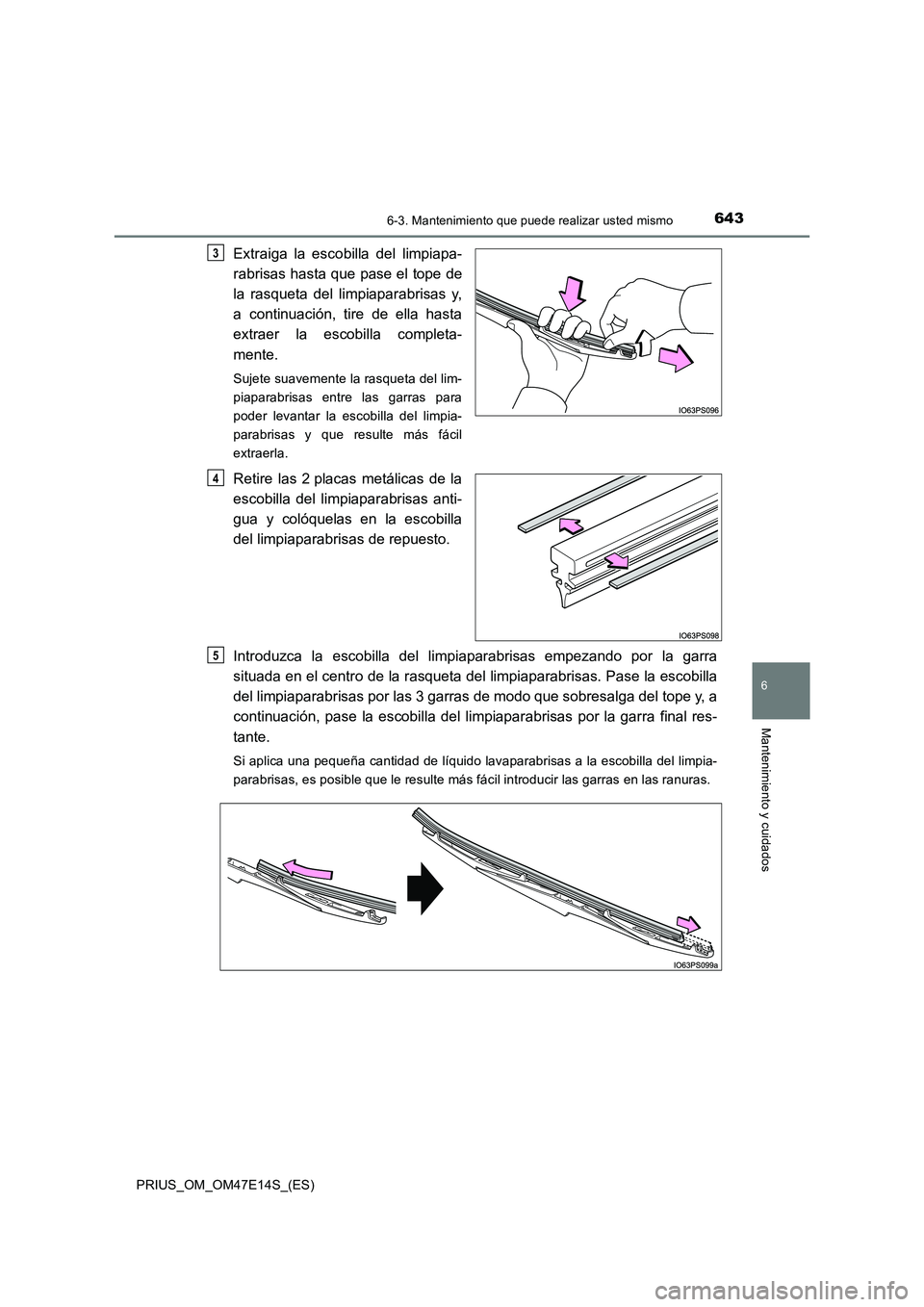

Extraiga la escobilla del limpiapa-
rabrisas hasta que pase el tope de
la rasqueta del limpiaparabrisas y,
a continuación, tire de ella hasta
extraer la escobilla completa-
mente.
Sujete suavemente la rasqueta del lim-
piaparabrisas entre las garras para
poder levantar la escobilla del limpia-
parabrisas y que resulte más fácil
extraerla.
Retire las 2 placas metálicas de la
escobilla del limpiaparabrisas anti-
gua y colóquelas en la escobilla
del limpiaparabrisas de repuesto.
Introduzca la escobilla del limpiaparabrisas empezando por la g arra
situada en el centro de la rasqueta del limpiaparabrisas. Pase la escobilla
del limpiaparabrisas por las 3 garras de modo que sobresalga del tope y, a
continuación, pase la escobilla del limpiaparabrisas por la gar ra final res-
tante.
Si aplica una pequeña cantidad de líquido lavaparabrisas a la e scobilla del limpia-
parabrisas, es posible que le resulte más fácil introducir las garras en las ranuras.
3
4
5

6446-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47E14S_(ES)
Compruebe que las garras de la
rasqueta del limpiaparabrisas han
encajado en las ranuras de la
escobilla del limpiaparabrisas.
• Si las garras de la rasqueta del
limpiaparabrisas no han que-
dado encajadas en las ranuras
de la escobilla del limpiaparabri-
sas, sujete la escobilla del lim-
piaparabrisas y deslícela hacia
atrás y hacia delante varias
veces hasta que las garras se
introduzcan en las ranuras.
• Levante ligeramente el centro de la escobilla del limpiaparabr isas para
que resulte más sencillo deslizarla.
Al colocar una rasqueta del limpiaparabrisas, lleve a cabo el p rocedi-
miento de los pasos y en orden inverso.
Una vez instalada la rasqueta del limpiaparabrisas, compruebe q ue la unión está
bloqueada.
Q Manipulación de las rasquetas y de las escobillas del limpiaparabrisas
Una manipulación incorrecta puede dañar las rasquetas o las esc obillas del limpiapa-
rabrisas. Si no está convencido de poder reemplazar usted mismo las rasquetas o las
escobillas del limpiaparabrisas, póngase en contacto con un dis tribuidor o taller de
reparaciones Toyota autorizado, o con cualquier otro taller de reparaciones cualifi-
cado.
Q Tapón de la rasqueta del limpiaparabrisas delantero
El tapón no se puede extraer porque está integrado en la rasque ta del limpiaparabri-
sas delantero.
6
AV I S O
Q Para evitar daños
O Asegúrese de no dañar las garras cuando sustituya la escobilla del limpiaparabri-
sas.
O Tras extraer la rasqueta del brazo del limpiaparabrisas, coloque un trapo, etc.,
entre la luneta trasera y el brazo del limpiaparabrisas para ev itar que la luneta tra-
sera sufra daños.
O No tire excesivamente de la escobilla del limpiaparabrisas y tenga cuidado para no
deformar las placas metálicas.
7
12

6456-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47E14S_(ES)
6
Mantenimiento y cuidados

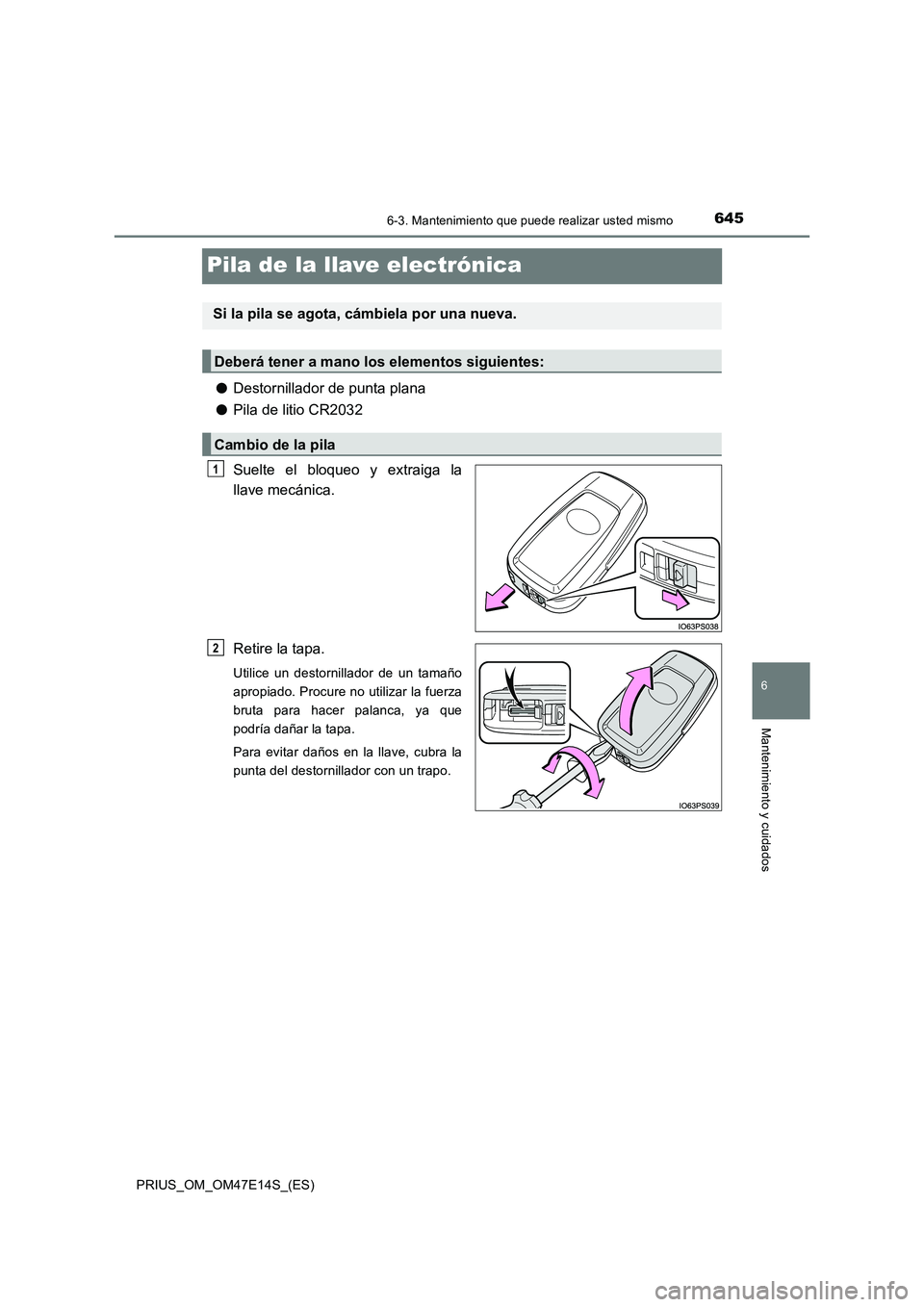

Pila de la llave electrónica
ODestornillador de punta plana
OPila de litio CR2032
Suelte el bloqueo y extraiga la
llave mecánica.
Retire la tapa.
Utilice un destornillador de un tamaño
apropiado. Procure no utilizar la fuerza
bruta para hacer palanca, ya que
podría dañar la tapa.
Para evitar daños en la llave, cubra la
punta del destornillador con un trapo.
Si la pila se agota, cámbiela por una nueva.
Deberá tener a mano los elementos siguientes:
Cambio de la pila
1
2

6466-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47E14S_(ES)

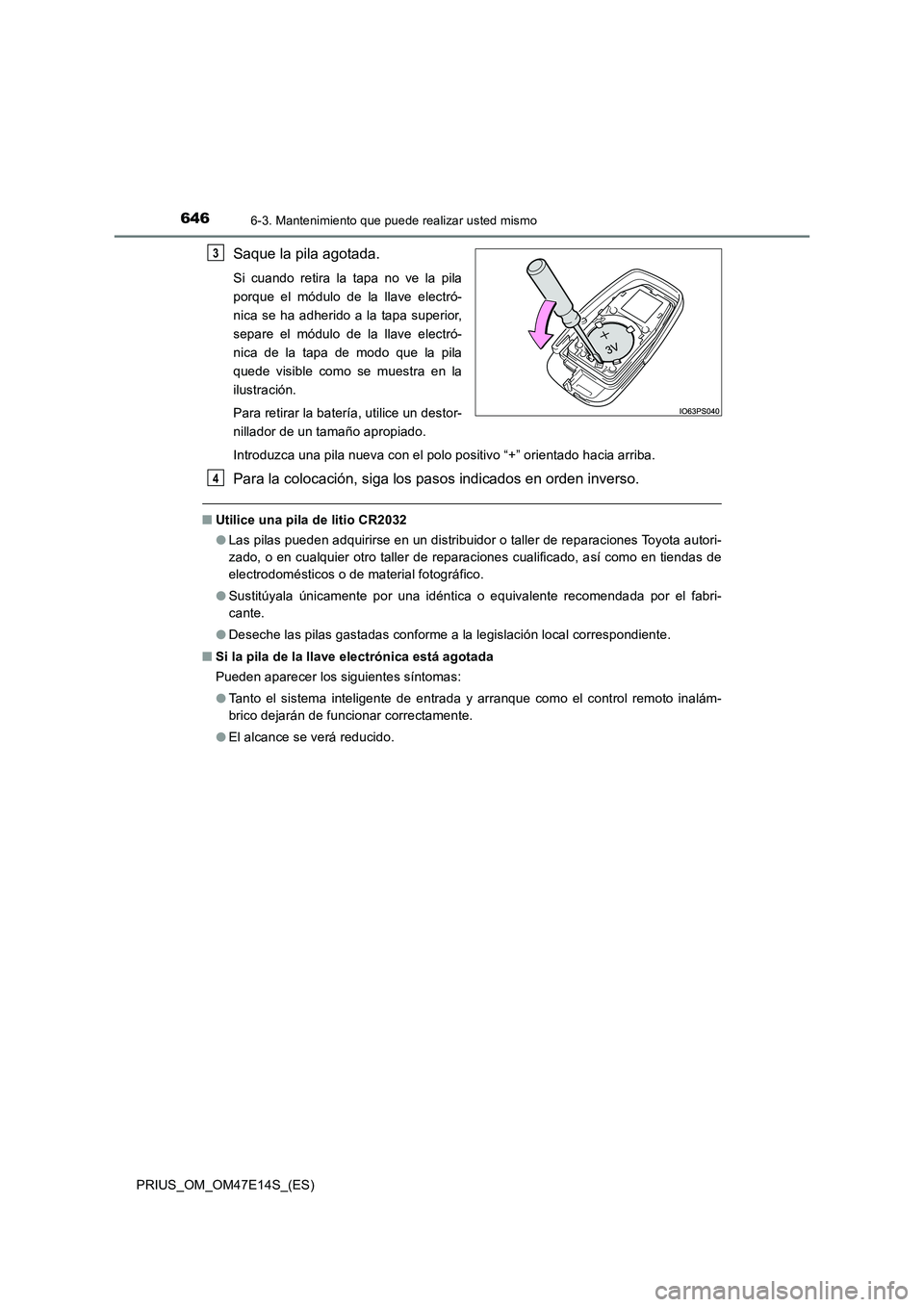

Saque la pila agotada.
Si cuando retira la tapa no ve la pila
porque el módulo de la llave electró-
nica se ha adherido a la tapa superior,
separe el módulo de la llave electró-
nica de la tapa de modo que la pila
quede visible como se muestra en la
ilustración.
Para retirar la batería, utilice un destor-
nillador de un tamaño apropiado.
Introduzca una pila nueva con el polo positivo “+” orientado hacia arriba.
Para la colocación, siga los pasos indicados en orden inverso.
QUtilice una pila de litio CR2032
OLas pilas pueden adquirirse en un distribuidor o taller de reparaciones Toyota autori-
zado, o en cualquier otro taller de reparaciones cualificado, así como en tiendas de
electrodomésticos o de material fotográfico.
OSustitúyala únicamente por una idéntica o equivalente recomendada por el fabri-
cante.
ODeseche las pilas gastadas conforme a la legislación local correspondiente.
QSi la pila de la llave electrónica está agotada
Pueden aparecer los siguientes síntomas:
OTanto el sistema inteligente de entrada y arranque como el control remoto inalám-
brico dejarán de funcionar correctamente.
OEl alcance se verá reducido.
3
4

6476-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47E14S_(ES)
6
Mantenimiento y cuidados

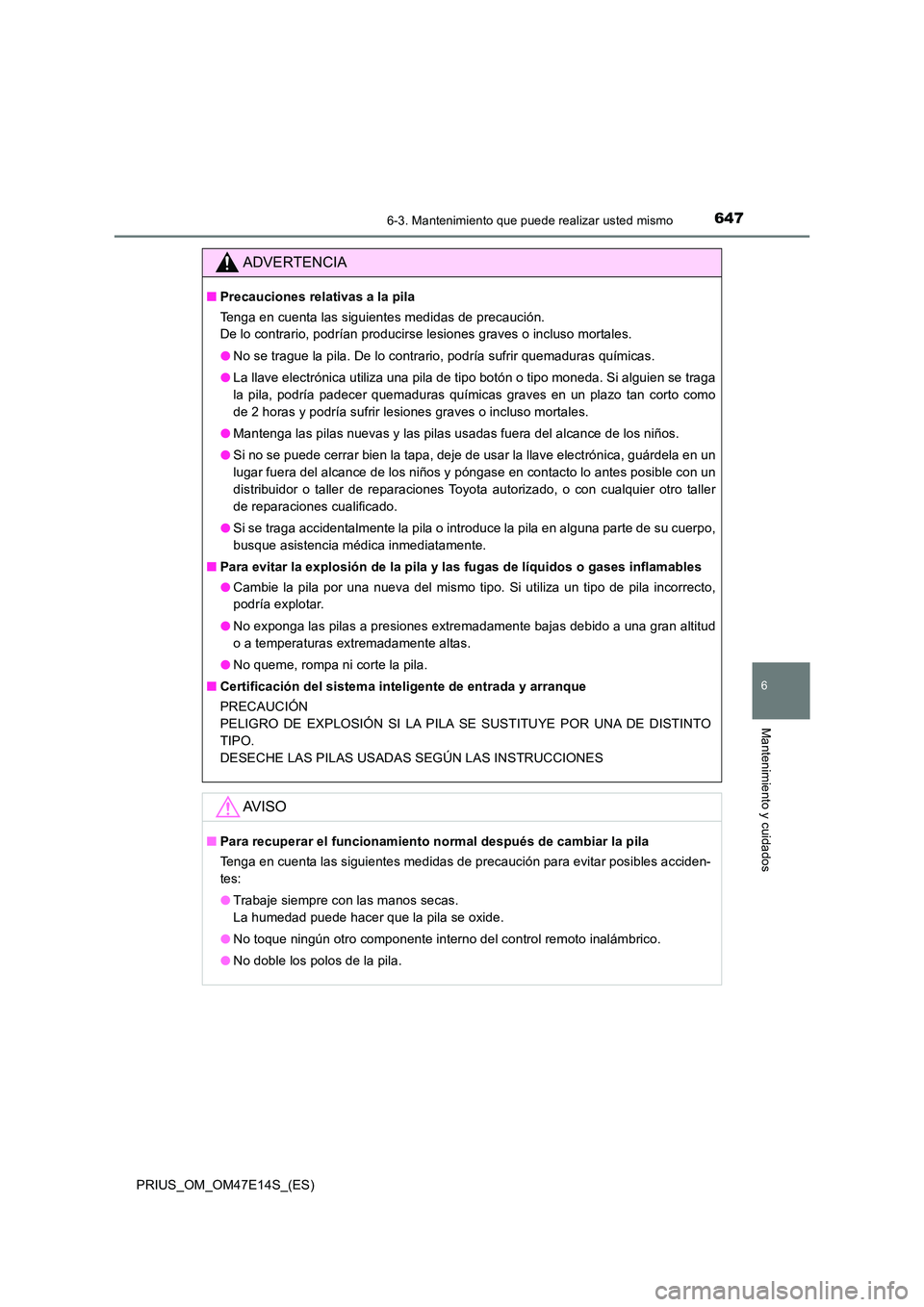

ADVERTENCIA
QPrecauciones relativas a la pila
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podrían producirse lesiones graves o incluso m ortales.
O No se trague la pila. De lo contrario, podría sufrir quemaduras químicas.
O La llave electrónica utiliza una pila de tipo botón o tipo moneda. Si alguien se traga
la pila, podría padecer quemaduras químicas graves en un plazo tan corto como
de 2 horas y podría sufrir lesiones graves o incluso mortales.
O Mantenga las pilas nuevas y las pilas usadas fuera del alcance de los niños.
O Si no se puede cerrar bien la tapa, deje de usar la llave electrónica, guárdela en un
lugar fuera del alcance de los niños y póngase en contacto lo a ntes posible con un
distribuidor o taller de reparaciones Toyota autorizado, o con cualquier otro taller
de reparaciones cualificado.
O Si se traga accidentalmente la pila o introduce la pila en alguna parte de su cuerpo,
busque asistencia médica inmediatamente.
Q Para evitar la explosión de la pila y las fugas de líquidos o gases inflamables
O Cambie la pila por una nueva del mismo tipo. Si utiliza un tipo de pila incorrecto,
podría explotar.
O No exponga las pilas a presiones extremadamente bajas debido a una gran altitud
o a temperaturas extremadamente altas.
O No queme, rompa ni corte la pila.
Q Certificación del sistema inteligente de entrada y arranque
PRECAUCIÓN
PELIGRO DE EXPLOSIÓN SI LA PILA SE SUSTITUYE POR UNA DE DISTINT O
TIPO.
DESECHE LAS PILAS USADAS SEGÚN LAS INSTRUCCIONES
AV I S O
Q Para recuperar el funcionamiento normal después de cambiar la pila
Tenga en cuenta las siguientes medidas de precaución para evita r posibles acciden-
tes:
O Trabaje siempre con las manos secas.
La humedad puede hacer que la pila se oxide.
O No toque ningún otro componente interno del control remoto inalámbrico.
O No doble los polos de la pila.

6486-3. Mantenimiento que puede realizar usted mismo
PRIUS_OM_OM47E14S_(ES)
Inspección y cambio de los fusibles
Desactive el interruptor de arranque.
Abra la cubierta de la caja de fusibles.
Caja de fusibles de tipo A del compartimiento del motor
Mientras presiona las 2 garras,
levante la tapa.
Cuando cierre la tapa, asegúrese
de enganchar las 2 garras.
Caja de fusibles de tipo B del compartimiento del motor
Mientras presiona las 3 garras,
levante la cubierta.
Cuando cierre la cubierta, asegú-
rese de enganchar las 3 garras.
Panel de instrumentos del lateral izquierdo (vehículos con vola nte a la
izquierda)
Retire la tapa.
No olvide presionar la garra durante
la extracción o instalación.
Si alguno de los componentes eléctricos deja de funcionar, es p osible
que haya un fusible fundido. En tal caso, revise y cambie los f usibles
según sea necesario.
1
2
