6257-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM

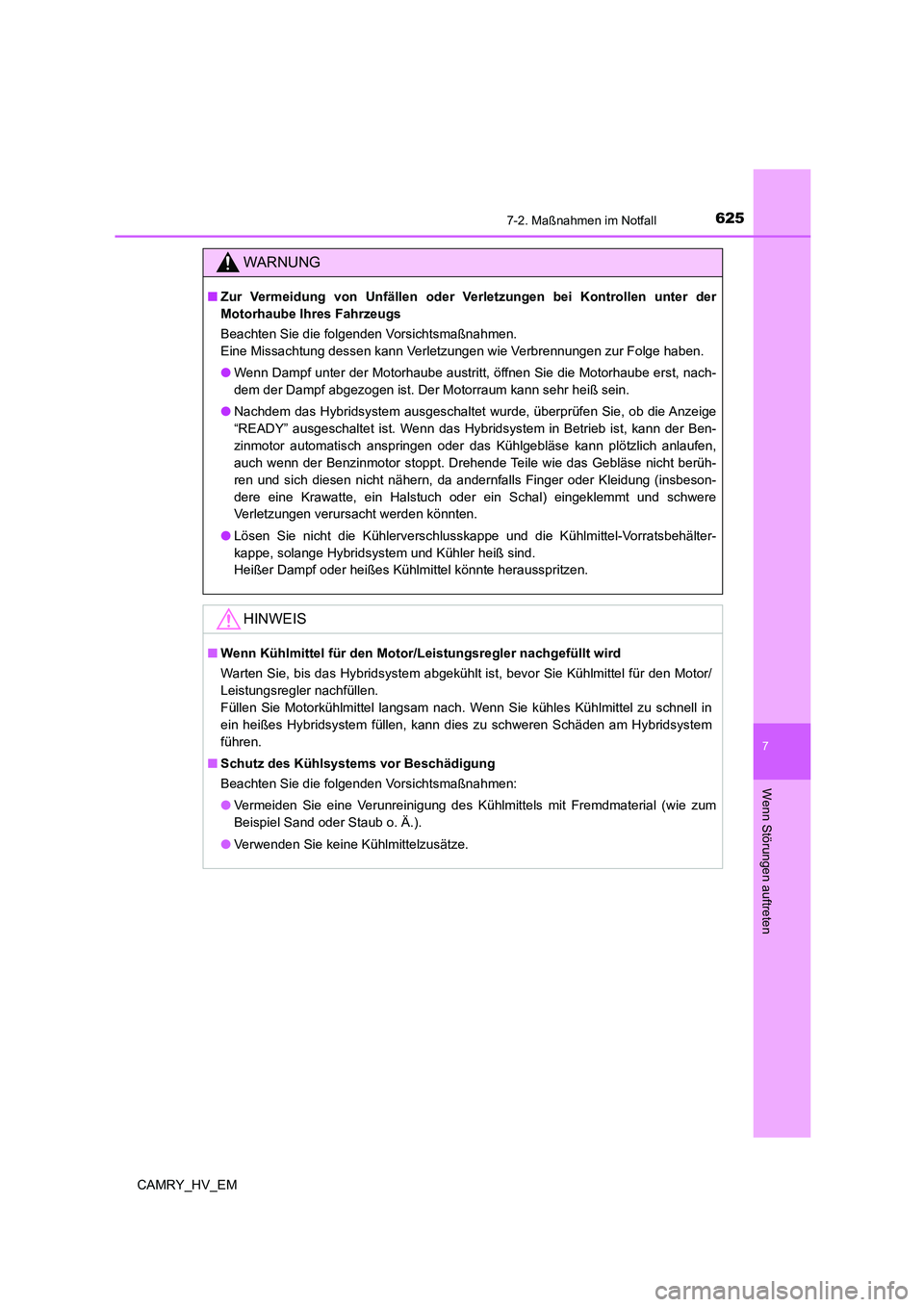

WARNUNG
■Zur Vermeidung von Unfällen oder Verletzungen bei Kontrollen unter der
Motorhaube Ihres Fahrzeugs
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann Verletzungen wie Verbrennungen zur Folge haben.
●Wenn Dampf unter der Motorhaube austritt, öffnen Sie die Motorhaube erst, nach-
dem der Dampf abgezogen ist. Der Motorraum kann sehr heiß sein.
●Nachdem das Hybridsystem ausgeschaltet wurde, überprüfen Sie, ob die Anzeige
“READY” ausgeschaltet ist. Wenn das Hybridsystem in Betrieb ist, kann der Ben-
zinmotor automatisch anspringen oder das Kühlgebläse kann plötzlich anlaufen,
auch wenn der Benzinmotor stoppt. Drehende Teile wie das Gebläse nicht berüh-
ren und sich diesen nicht nähern, da andernfalls Finger oder Kleidung (insbeson-
dere eine Krawatte, ein Halstuch oder ein Schal) eingeklemmt und schwere
Verletzungen verursacht werden könnten.
●Lösen Sie nicht die Kühlerverschlusskappe und die Kühlmittel-Vorratsbehälter-
kappe, solange Hybridsystem und Kühler heiß sind.
Heißer Dampf oder heißes Kühlmittel könnte herausspritzen.
HINWEIS
■Wenn Kühlmittel für den Motor/Leistungsregler nachgefüllt wird
Warten Sie, bis das Hybridsystem abgekühlt ist, bevor Sie Kühlmittel für den Motor/
Leistungsregler nachfüllen.
Füllen Sie Motorkühlmittel langsam nach. Wenn Sie kühles Kühlmittel zu schnell in
ein heißes Hybridsystem füllen, kann dies zu schweren Schäden am Hybridsystem
führen.
■Schutz des Kühlsystems vor Beschädigung
Beachten Sie die folgenden Vorsichtsmaßnahmen:
●Vermeiden Sie eine Verunreinigung des Kühlmittels mit Fremdmaterial (wie zum
Beispiel Sand oder Staub o. Ä.).
●Verwenden Sie keine Kühlmittelzusätze.

6267-2. Maßnahmen im Notfall
CAMRY_HV_EM
Stoppen Sie das Hybridsystem. Ziehen Sie die Feststellbremse an und
schalten Sie den Schalthebel auf P.
Entfernen Sie Schlamm, Schnee oder Sand um die Vorderräder herum.
Schieben Sie Holz, Steine oder andere Materialien unter die Vorderräder,
um die Traktion zu verbessern.
Starten Sie das Hybridsystem erneut.
Schalten Sie den Schalthebel auf D oder R und lösen Sie die Feststell-
bremse. Treten Sie dann vorsichtig das Gaspedal herunter.
■Wenn das Fahrzeug schwer zu befreien ist
Wenn sich das Fahrzeug festfähr t
Führen Sie die folgenden Schritte aus, wenn die Räder durchdrehen
oder das Fahrzeug in Schlamm, Schmutz oder Schnee stecken bleibt:
Drücken Sie , um TRC auszuschalten.
WARNUNG
■Wenn Sie versuchen, ein festgefahrenes Fahrzeug zu befreien
Wenn Sie beschließen, das Fahrzeug durch Vor- und Zurückschaukeln zu befreien,
stellen Sie sicher, dass der Bereich um das Fahrzeug herum frei ist und Sie nicht
gegen andere Fahrzeuge, Gegenstände oder Personen stoßen. Das Fahrzeug kann
auch plötzlich einen Satz nach vorn oder hinten machen, wenn die Räder wieder
greifen. Seien Sie sehr vorsichtig.
■Beim Schalten des Schalthebels
Betätigen Sie den Schalthebel nie, wenn das Gaspedal gedrückt ist.
Dies kann zu einer unerwarteten schnellen Beschleunigung des Fahrzeugs führen
und Unfälle mit tödlichen oder schweren Verletzungen zur Folge haben.
1
2
3
4
5

6277-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM

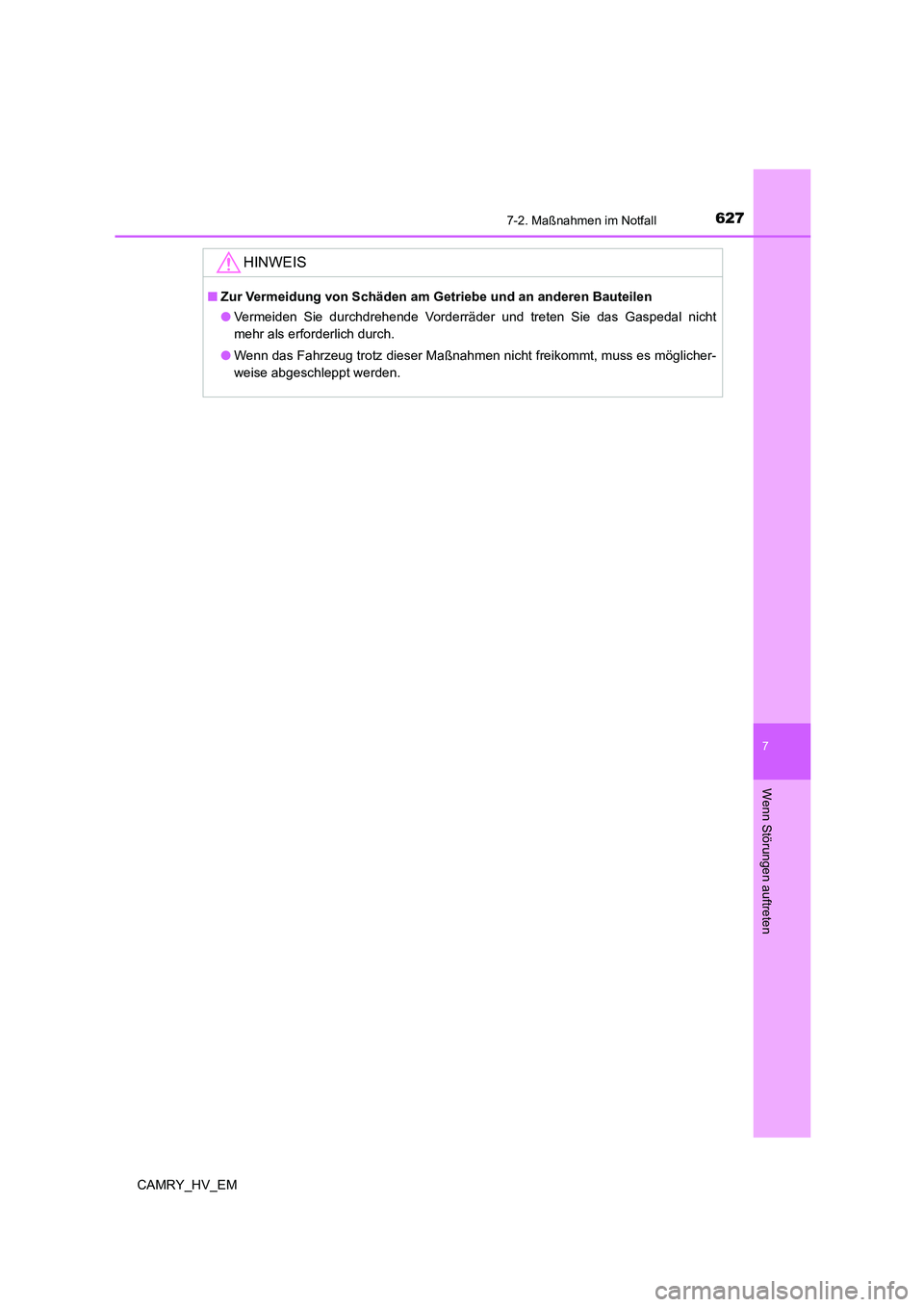

HINWEIS
■Zur Vermeidung von Schäden am Getriebe und an anderen Bauteilen
●Vermeiden Sie durchdrehende Vorderräder und treten Sie das Gaspedal nicht
mehr als erforderlich durch.
●Wenn das Fahrzeug trotz dieser Maßnahmen nicht freikommt, muss es möglicher-
weise abgeschleppt werden.

6287-2. Maßnahmen im Notfall
CAMRY_HV_EM

629
8
Technische Daten
des Fahrzeugs
CAMRY_HV_EM8-1. Technische Daten
Wartungsdaten
(Kraftstoff, Ölstand usw.) ...... 630
Informationen zum
Kraftstoff ............................... 641
8-2. Individuelle Anpassung
Anpassbare Funktionen .......... 643
8-3. Zu initialisierende
Komponenten
Zu initialisierende
Komponenten ....................... 650

630
CAMRY_HV_EM

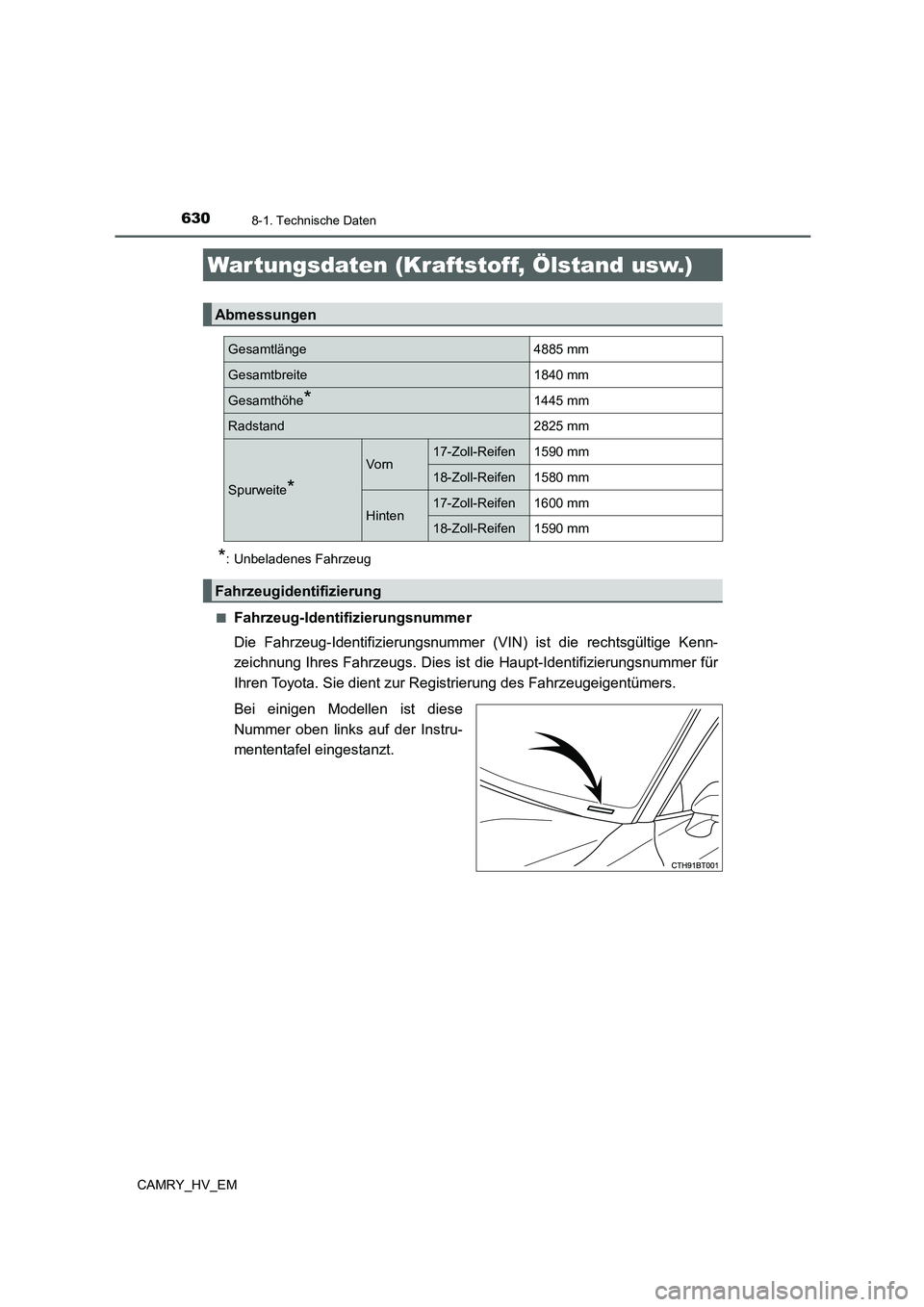

8-1. Technische Daten
*: Unbeladenes Fahrzeug
■
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (VIN) ist die rechtsgültige Kenn-
zeichnung Ihres Fahrzeugs. Dies ist die Haupt-Identifizierungsnummer für
Ihren Toyota. Sie dient zur Registrierung des Fahrzeugeigentümers.
Bei einigen Modellen ist diese
Nummer oben links auf der Instru-
mententafel eingestanzt.
War tungsdaten (Kraftstoff, Ölstand usw.)
Abmessungen
Gesamtlänge 4885 mm
Gesamtbreite 1840 mm
Gesamthöhe*1445 mm
Radstand 2825 mm
Spurweite*
Vo r n17-Zoll-Reifen 1590 mm
18-Zoll-Reifen 1580 mm
Hinten17-Zoll-Reifen 1600 mm
18-Zoll-Reifen 1590 mm
Fahrzeugidentifizierung

6318-1. Technische Daten
CAMRY_HV_EM
8
Technische Daten des Fahrzeugs

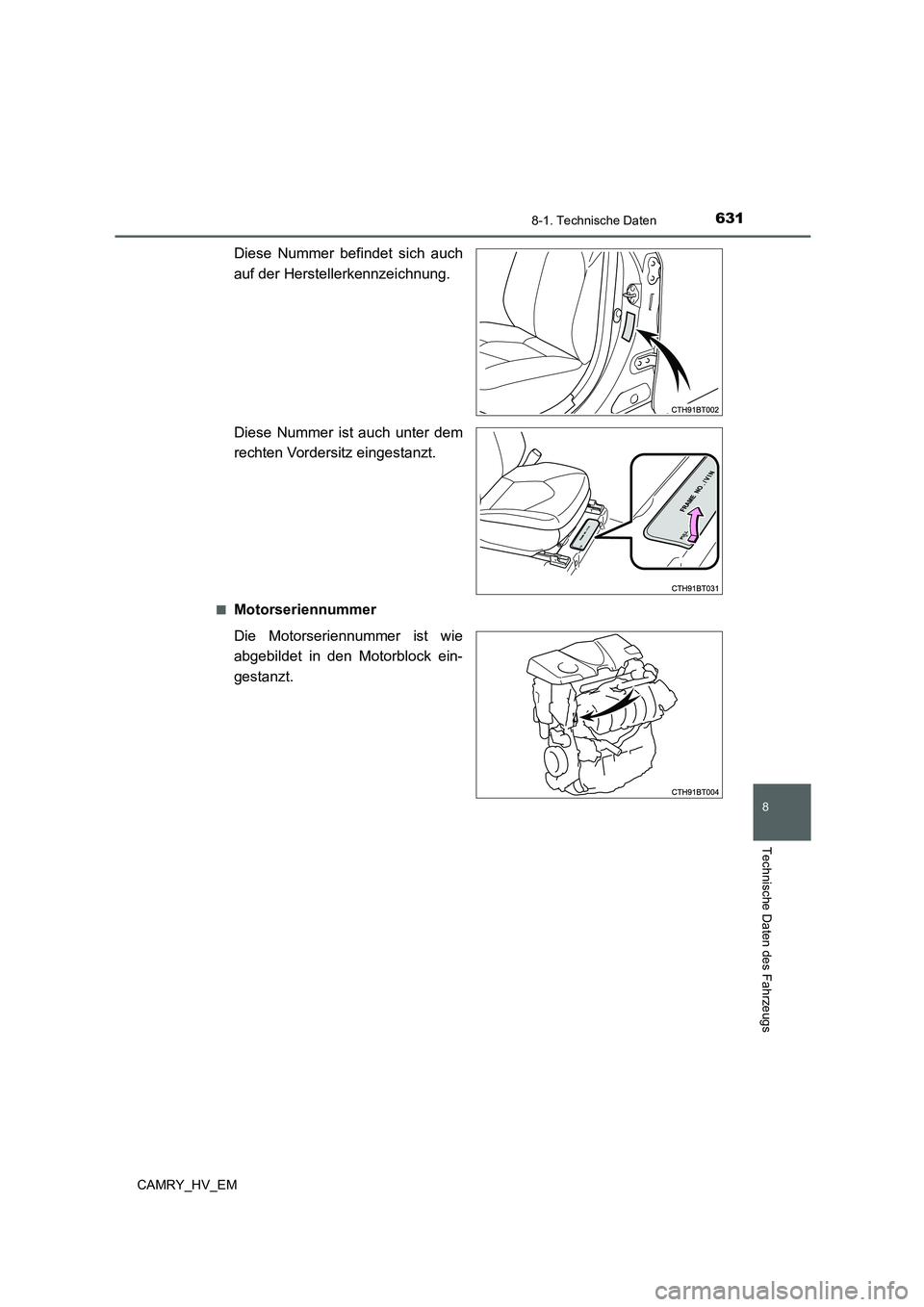

Diese Nummer befindet sich auch
auf der Herstellerkennzeichnung.
Diese Nummer ist auch unter dem
rechten Vordersitz eingestanzt.
■Motorseriennummer
Die Motorseriennummer ist wie
abgebildet in den Motorblock ein-
gestanzt.

6328-1. Technische Daten
CAMRY_HV_EM

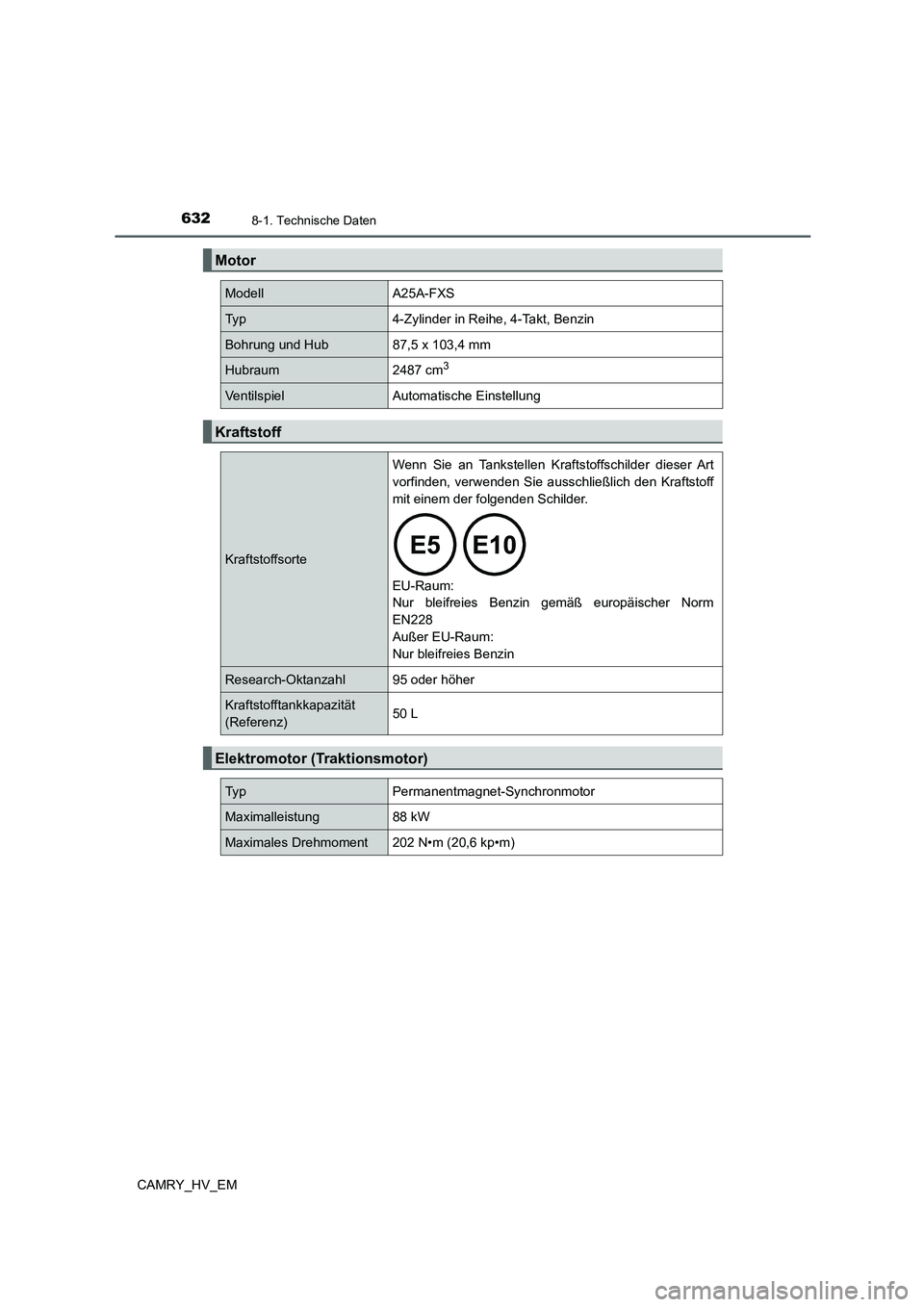

Motor
Modell A25A-FXS
Typ 4-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub 87,5 x 103,4 mm
Hubraum 2487 cm3
Ventilspiel Automatische Einstellung
Kraftstoff
Kraftstoffsorte
Wenn Sie an Tankstellen Kraftstoffschilder dieser Art
vorfinden, verwenden Sie ausschließlich den Kraftstoff
mit einem der folgenden Schilder.

EU-Raum:
Nur bleifreies Benzin gemäß europäischer Norm
EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-Oktanzahl 95 oder höher
Kraftstofftankkapazität
(Referenz)50 L
Elektromotor (Traktionsmotor)
Typ Permanentmagnet-Synchronmotor
Maximalleistung 88 kW
Maximales Drehmoment 202 N•m (20,6 kp•m)
