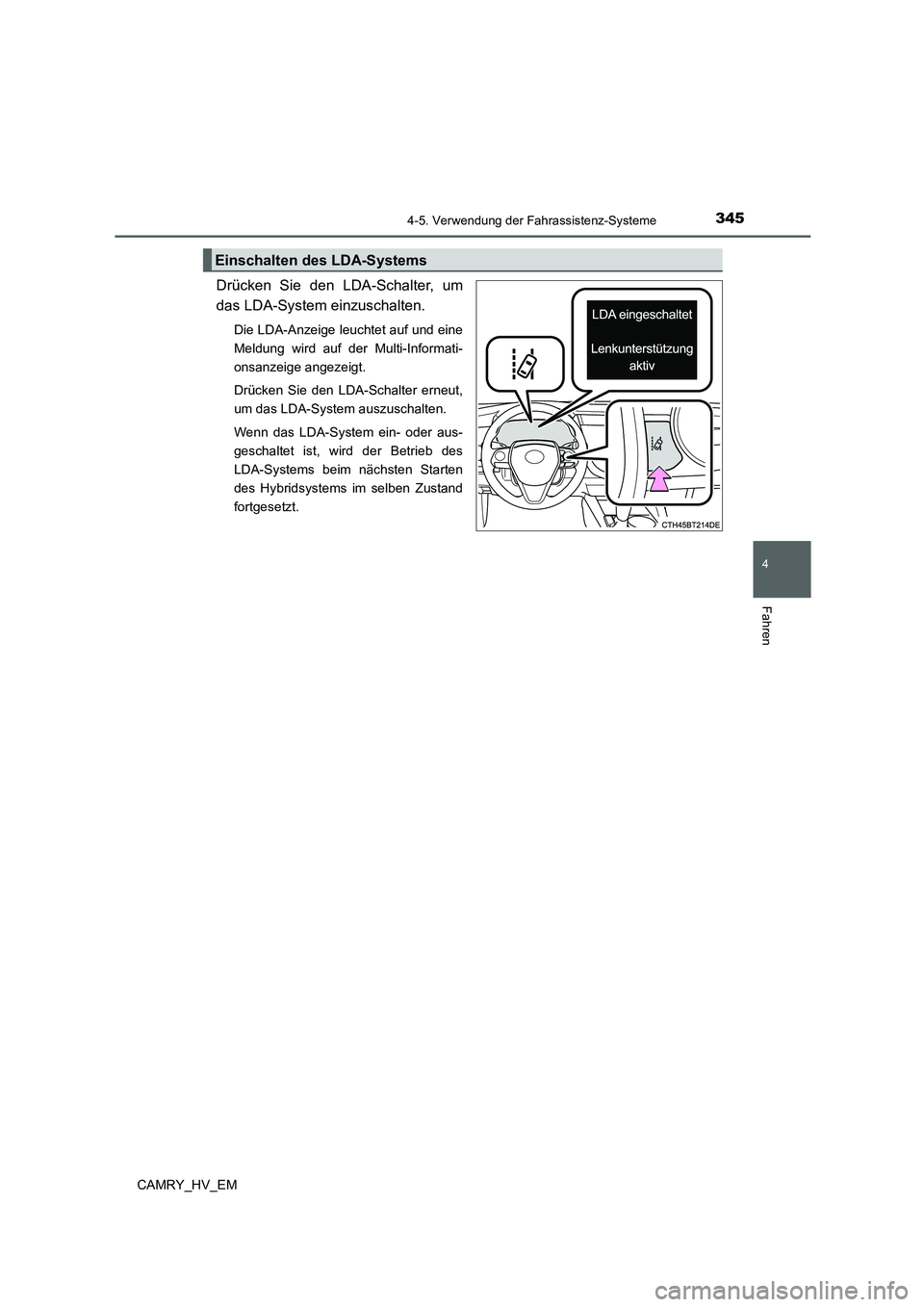

3454-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM
Drücken Sie den LDA-Schalter, um
das LDA-System einzuschalten.
Die LDA-Anzeige leuchtet auf und eine
Meldung wird auf der Multi-Informati-
onsanzeige angezeigt.
Drücken Sie den LDA-Schalter erneut,
um das LDA-System auszuschalten.
Wenn das LDA-System ein- oder aus-
geschaltet ist, wird der Betrieb des
LDA-Systems beim nächsten Starten
des Hybridsystems im selben Zustand
fortgesetzt.
Einschalten des LDA-Systems

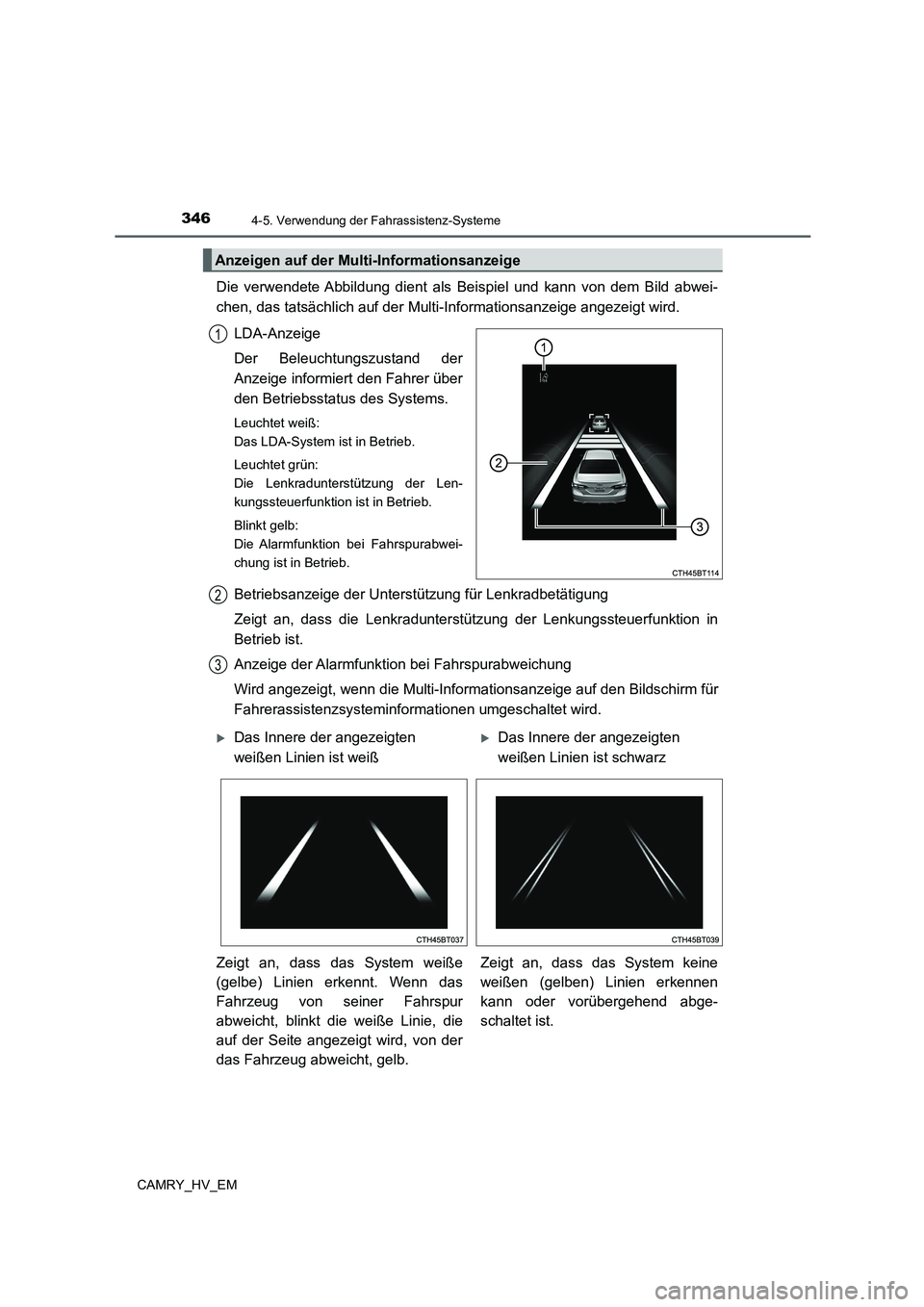

3464-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM
Die verwendete Abbildung dient als Beispiel und kann von dem Bild abwei-
chen, das tatsächlich auf der Multi-Informationsanzeige angezeigt wird.
LDA-Anzeige
Der Beleuchtungszustand der
Anzeige informiert den Fahrer über
den Betriebsstatus des Systems.
Leuchtet weiß:
Das LDA-System ist in Betrieb.
Leuchtet grün:
Die Lenkradunterstützung der Len-
kungssteuerfunktion ist in Betrieb.
Blinkt gelb:
Die Alarmfunktion bei Fahrspurabwei-
chung ist in Betrieb.
Betriebsanzeige der Unterstützung für Lenkradbetätigung
Zeigt an, dass die Lenkradunterstützung der Lenkungssteuerfunktion in
Betrieb ist.
Anzeige der Alarmfunktion bei Fahrspurabweichung
Wird angezeigt, wenn die Multi-Informationsanzeige auf den Bildschirm für
Fahrerassistenzsysteminformationen umgeschaltet wird.
Anzeigen auf der Multi-Informationsanzeige
1
2
3
Das Innere der angezeigten
weißen Linien ist weißDas Innere der angezeigten
weißen Linien ist schwarz
Zeigt an, dass das System weiße
(gelbe) Linien erkennt. Wenn das
Fahrzeug von seiner Fahrspur
abweicht, blinkt die weiße Linie, die
auf der Seite angezeigt wird, von der
das Fahrzeug abweicht, gelb.Zeigt an, dass das System keine
weißen (gelben) Linien erkennen
kann oder vorübergehend abge-
schaltet ist.

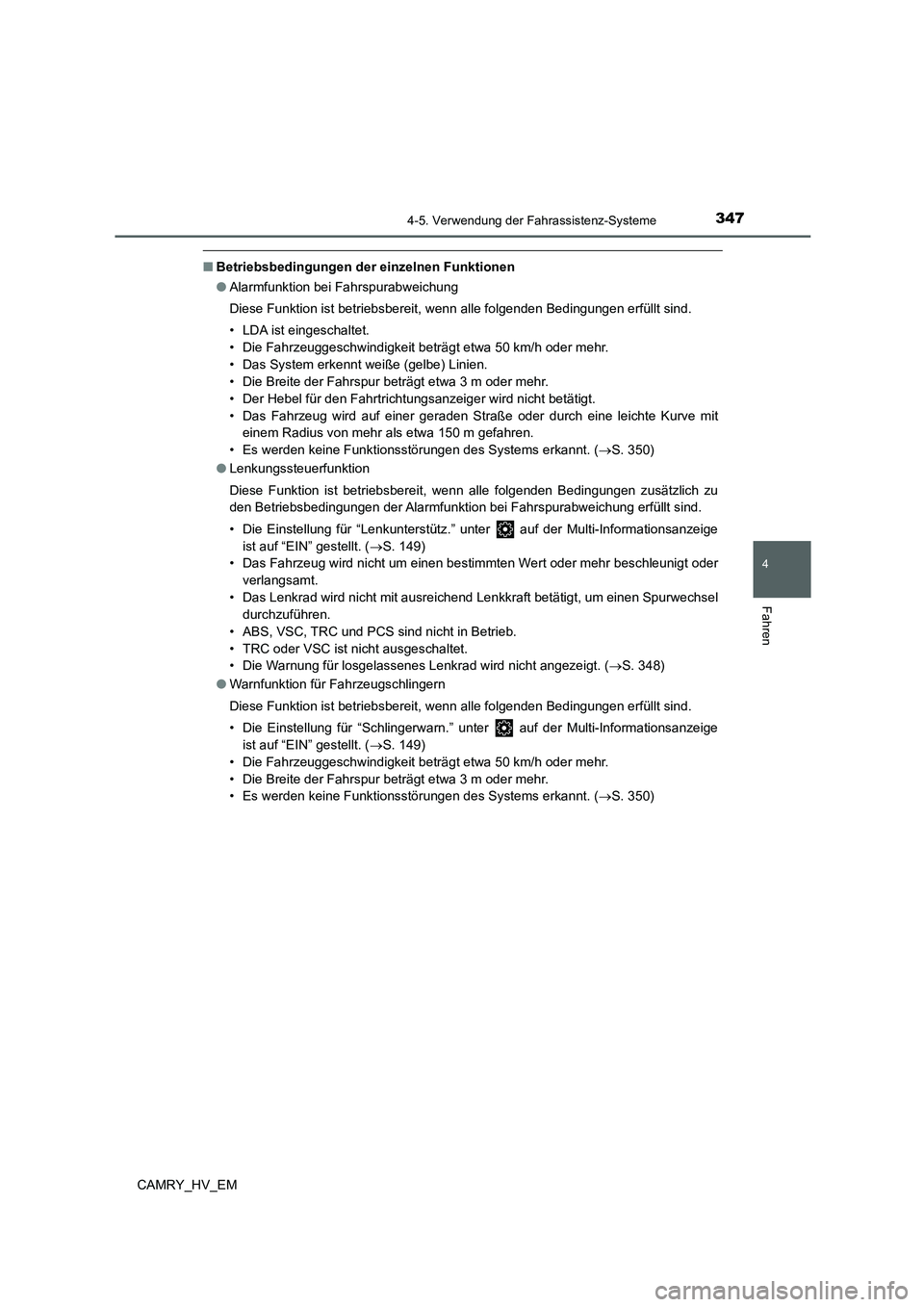

3474-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM
■Betriebsbedingungen der einzelnen Funktionen
●Alarmfunktion bei Fahrspurabweichung
Diese Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind.
• LDA ist eingeschaltet.
• Die Fahrzeuggeschwindigkeit beträgt etwa 50 km/h oder mehr.
• Das System erkennt weiße (gelbe) Linien.
• Die Breite der Fahrspur beträgt etwa 3 m oder mehr.
• Der Hebel für den Fahrtrichtungsanzeiger wird nicht betätigt.
• Das Fahrzeug wird auf einer geraden Straße oder durch eine leichte Kurve mit
einem Radius von mehr als etwa 150 m gefahren.
• Es werden keine Funktionsstörungen des Systems erkannt. (S. 350)
●Lenkungssteuerfunktion
Diese Funktion ist betriebsbereit, wenn alle folgenden Bedingungen zusätzlich zu
den Betriebsbedingungen der Alarmfunktion bei Fahrspurabweichung erfüllt sind.
• Die Einstellung für “Lenkunterstütz.” unter auf der Multi-Informationsanzeige
ist auf “EIN” gestellt. (S. 149)
• Das Fahrzeug wird nicht um einen bestimmten Wert oder mehr beschleunigt oder
verlangsamt.
• Das Lenkrad wird nicht mit ausreichend Lenkkraft betätigt, um einen Spurwechsel
durchzuführen.
• ABS, VSC, TRC und PCS sind nicht in Betrieb.
• TRC oder VSC ist nicht ausgeschaltet.
• Die Warnung für losgelassenes Lenkrad wird nicht angezeigt. (S. 348)
●Warnfunktion für Fahrzeugschlingern
Diese Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind.
• Die Einstellung für “Schlingerwarn.” unter auf der Multi-Informationsanzeige
ist auf “EIN” gestellt. (S. 149)
• Die Fahrzeuggeschwindigkeit beträgt etwa 50 km/h oder mehr.
• Die Breite der Fahrspur beträgt etwa 3 m oder mehr.
• Es werden keine Funktionsstörungen des Systems erkannt. (S. 350)

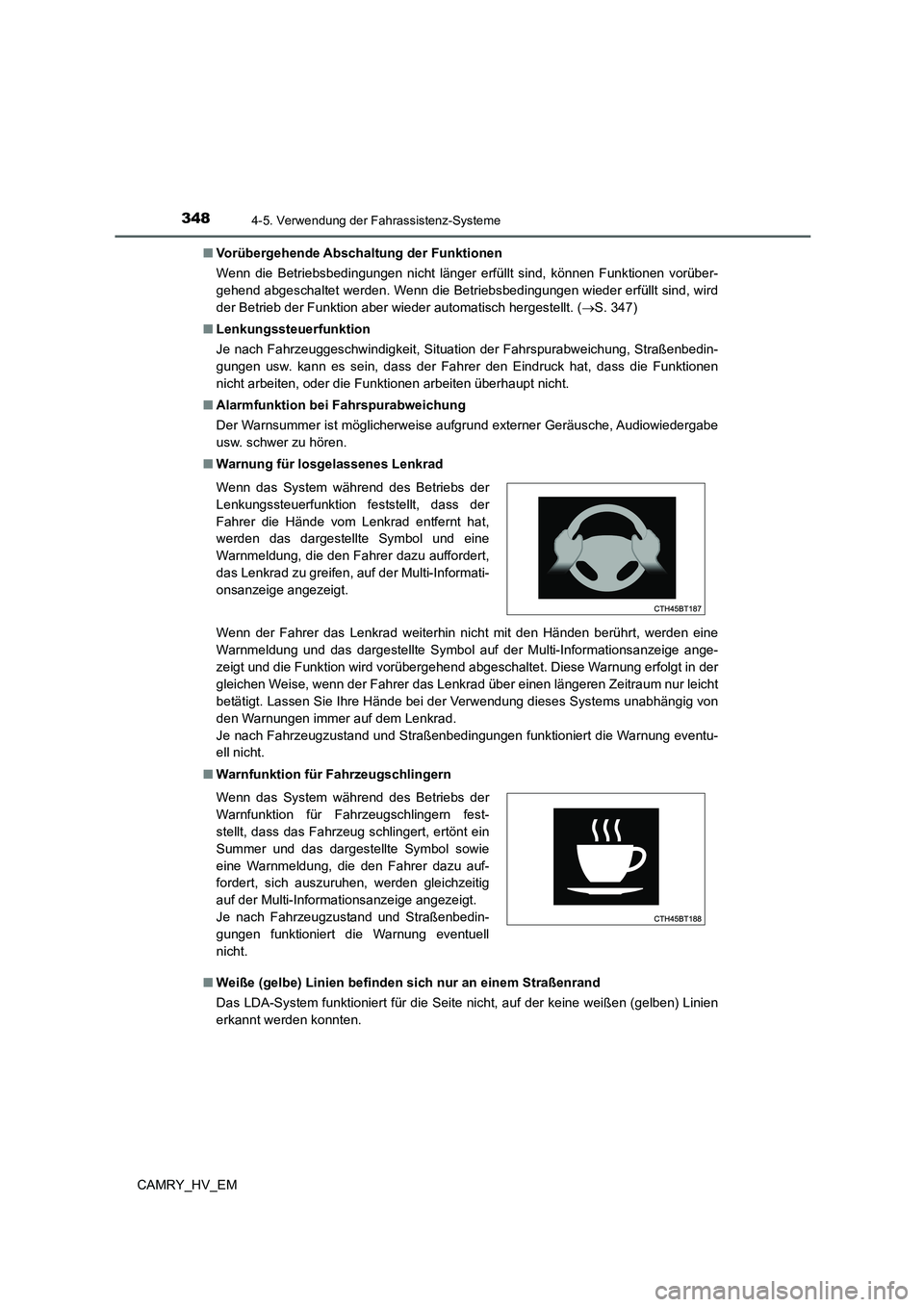

3484-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM■Vorübergehende Abschaltung der Funktionen
Wenn die Betriebsbedingungen nicht länger erfüllt sind, können Funktionen vorüber-
gehend abgeschaltet werden. Wenn die Betriebsbedingungen wieder erfüllt sind, wird
der Betrieb der Funktion aber wieder automatisch hergestellt. (S. 347)
■Lenkungssteuerfunktion
Je nach Fahrzeuggeschwindigkeit, Situation der Fahrspurabweichung, Straßenbedin-
gungen usw. kann es sein, dass der Fahrer den Eindruck hat, dass die Funktionen
nicht arbeiten, oder die Funktionen arbeiten überhaupt nicht.
■Alarmfunktion bei Fahrspurabweichung
Der Warnsummer ist möglicherweise aufgrund externer Geräusche, Audiowiedergabe
usw. schwer zu hören.
■Warnung für losgelassenes Lenkrad
Wenn der Fahrer das Lenkrad weiterhin nicht mit den Händen berührt, werden eine
Warnmeldung und das dargestellte Symbol auf der Multi-Informationsanzeige ange-
zeigt und die Funktion wird vorübergehend abgeschaltet. Diese Warnung erfolgt in der
gleichen Weise, wenn der Fahrer das Lenkrad über einen längeren Zeitraum nur leicht
betätigt. Lassen Sie Ihre Hände bei der Verwendung dieses Systems unabhängig von
den Warnungen immer auf dem Lenkrad.
Je nach Fahrzeugzustand und Straßenbedingungen funktioniert die Warnung eventu-
ell nicht.
■Warnfunktion für Fahrzeugschlingern
■Weiße (gelbe) Linien befinden sich nur an einem Straßenrand
Das LDA-System funktioniert für die Seite nicht, auf der keine weißen (gelben) Linien
erkannt werden konnten. Wenn das System während des Betriebs der
Lenkungssteuerfunktion feststellt, dass der
Fahrer die Hände vom Lenkrad entfernt hat,
werden das dargestellte Symbol und eine
Warnmeldung, die den Fahrer dazu auffordert,
das Lenkrad zu greifen, auf der Multi-Informati-
onsanzeige angezeigt.
Wenn das System während des Betriebs der
Warnfunktion für Fahrzeugschlingern fest-
stellt, dass das Fahrzeug schlingert, ertönt ein
Summer und das dargestellte Symbol sowie
eine Warnmeldung, die den Fahrer dazu auf-
fordert, sich auszuruhen, werden gleichzeitig
auf der Multi-Informationsanzeige angezeigt.
Je nach Fahrzeugzustand und Straßenbedin-
gungen funktioniert die Warnung eventuell
nicht.

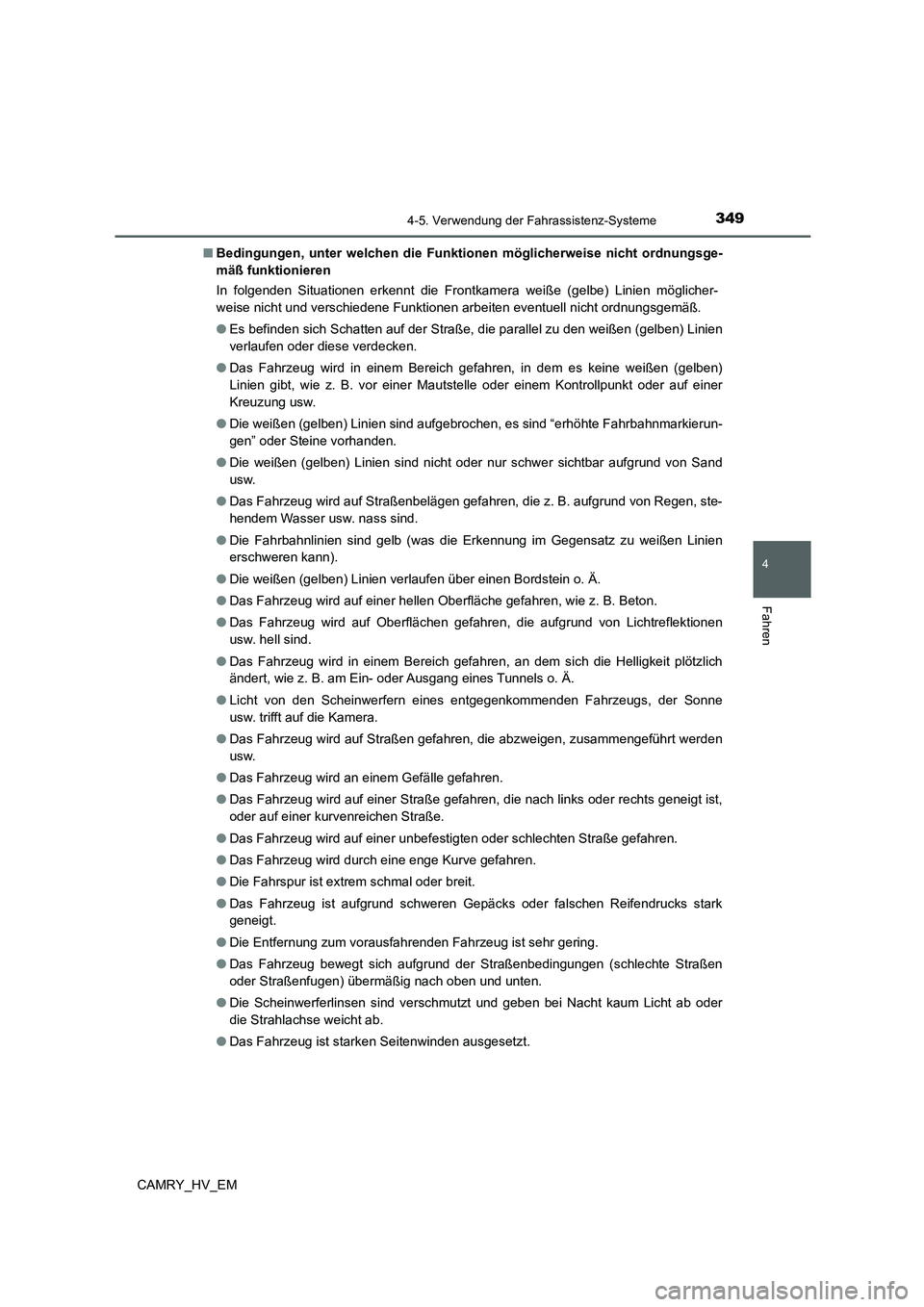

3494-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM■Bedingungen, unter welchen die Funktionen möglicherweise nicht ordnungsge-
mäß funktionieren
In folgenden Situationen erkennt die Frontkamera weiße (gelbe) Linien möglicher-
weise nicht und verschiedene Funktionen arbeiten eventuell nicht ordnungsgemäß.
●Es befinden sich Schatten auf der Straße, die parallel zu den weißen (gelben) Linien
verlaufen oder diese verdecken.
●Das Fahrzeug wird in einem Bereich gefahren, in dem es keine weißen (gelben)
Linien gibt, wie z. B. vor einer Mautstelle oder einem Kontrollpunkt oder auf einer
Kreuzung usw.
●Die weißen (gelben) Linien sind aufgebrochen, es sind “erhöhte Fahrbahnmarkierun-
gen” oder Steine vorhanden.
●Die weißen (gelben) Linien sind nicht oder nur schwer sichtbar aufgrund von Sand
usw.
●Das Fahrzeug wird auf Straßenbelägen gefahren, die z. B. aufgrund von Regen, ste-
hendem Wasser usw. nass sind.
●Die Fahrbahnlinien sind gelb (was die Erkennung im Gegensatz zu weißen Linien
erschweren kann).
●Die weißen (gelben) Linien verlaufen über einen Bordstein o. Ä.
●Das Fahrzeug wird auf einer hellen Oberfläche gefahren, wie z. B. Beton.
●Das Fahrzeug wird auf Oberflächen gefahren, die aufgrund von Lichtreflektionen
usw. hell sind.
●Das Fahrzeug wird in einem Bereich gefahren, an dem sich die Helligkeit plötzlich
ändert, wie z. B. am Ein- oder Ausgang eines Tunnels o. Ä.
●Licht von den Scheinwerfern eines entgegenkommenden Fahrzeugs, der Sonne
usw. trifft auf die Kamera.
●Das Fahrzeug wird auf Straßen gefahren, die abzweigen, zusammengeführt werden
usw.
●Das Fahrzeug wird an einem Gefälle gefahren.
●Das Fahrzeug wird auf einer Straße gefahren, die nach links oder rechts geneigt ist,
oder auf einer kurvenreichen Straße.
●Das Fahrzeug wird auf einer unbefestigten oder schlechten Straße gefahren.
●Das Fahrzeug wird durch eine enge Kurve gefahren.
●Die Fahrspur ist extrem schmal oder breit.
●Das Fahrzeug ist aufgrund schweren Gepäcks oder falschen Reifendrucks stark
geneigt.
●Die Entfernung zum vorausfahrenden Fahrzeug ist sehr gering.
●Das Fahrzeug bewegt sich aufgrund der Straßenbedingungen (schlechte Straßen
oder Straßenfugen) übermäßig nach oben und unten.
●Die Scheinwerferlinsen sind verschmutzt und geben bei Nacht kaum Licht ab oder
die Strahlachse weicht ab.
●Das Fahrzeug ist starken Seitenwinden ausgesetzt.

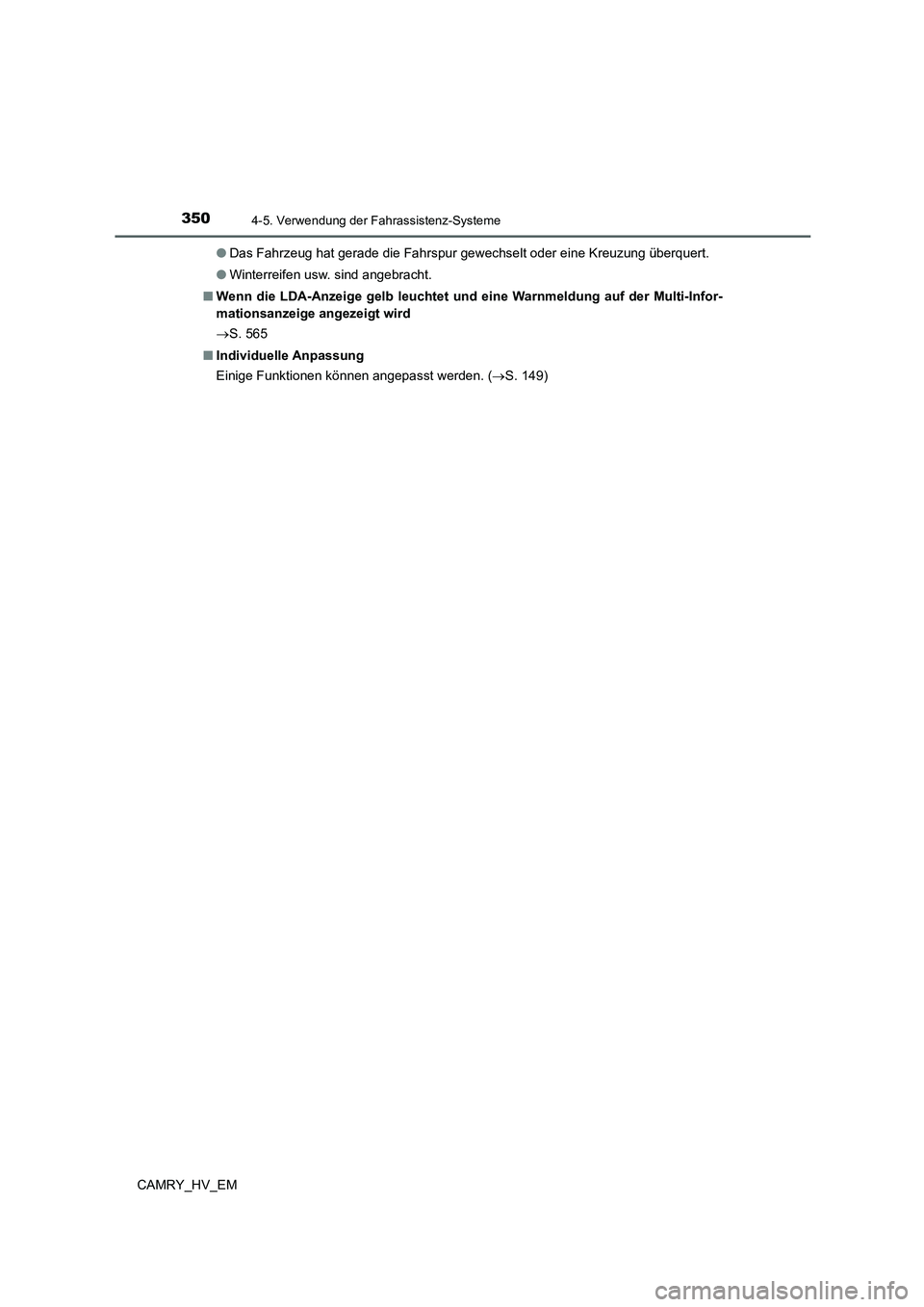

3504-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM●Das Fahrzeug hat gerade die Fahrspur gewechselt oder eine Kreuzung überquert.
●Winterreifen usw. sind angebracht.
■Wenn die LDA-Anzeige gelb leuchtet und eine Warnmeldung auf der Multi-Infor-
mationsanzeige angezeigt wird
S. 565
■Individuelle Anpassung
Einige Funktionen können angepasst werden. (S. 149)

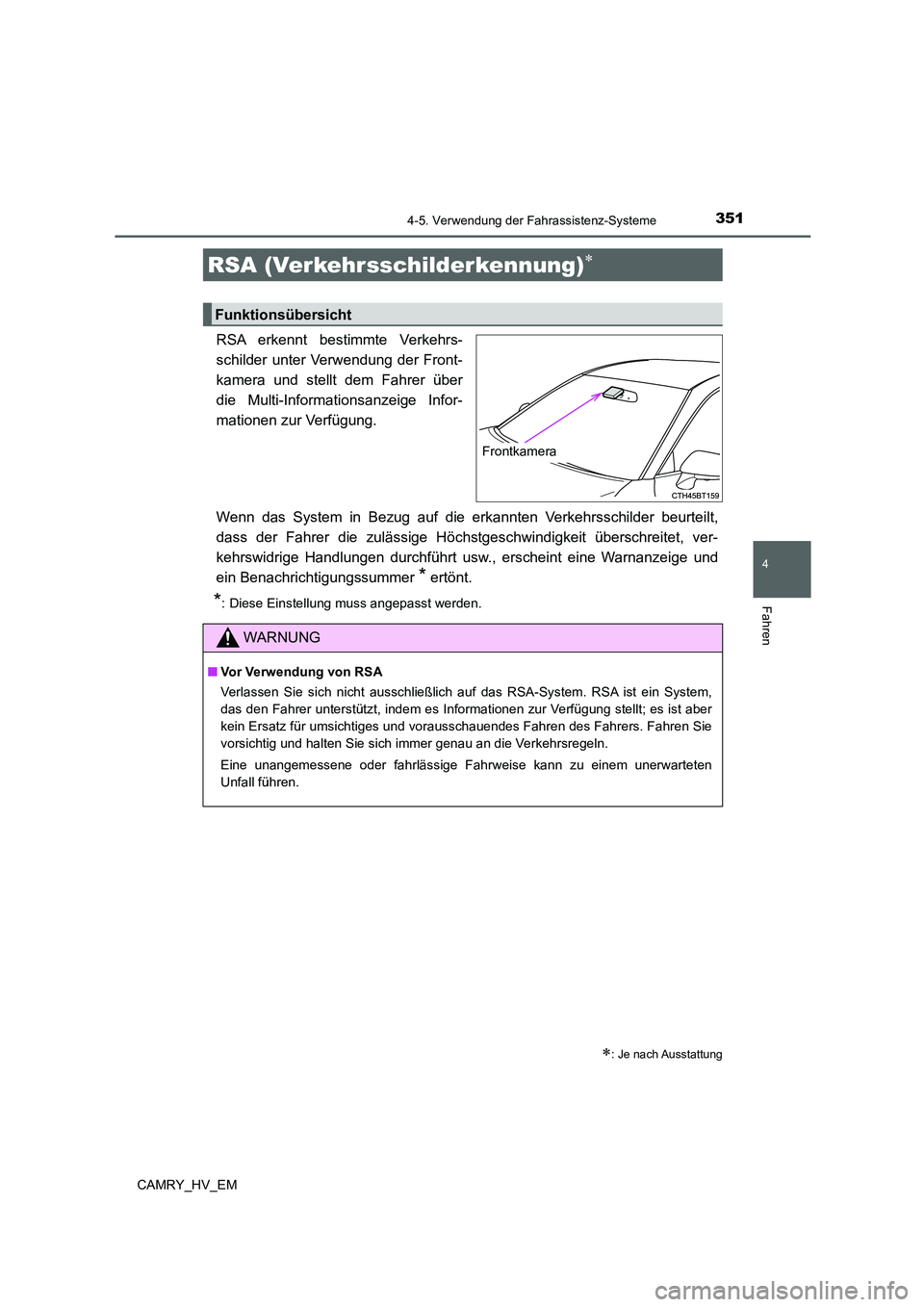

3514-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM
RSA erkennt bestimmte Verkehrs-
schilder unter Verwendung der Front-
kamera und stellt dem Fahrer über
die Multi-Informationsanzeige Infor-
mationen zur Verfügung.
Wenn das System in Bezug auf die erkannten Verkehrsschilder beurteilt,
dass der Fahrer die zulässige Höchstgeschwindigkeit überschreitet, ver-
kehrswidrige Handlungen durchführt usw., erscheint eine Warnanzeige und
ein Benachrichtigungssummer
* ertönt.
*: Diese Einstellung muss angepasst werden.
RSA (Verkehrsschilderkennung)
: Je nach Ausstattung
Funktionsübersicht
Frontkamera
WARNUNG
■Vor Verwendung von RSA
Verlassen Sie sich nicht ausschließlich auf das RSA-System. RSA ist ein System,
das den Fahrer unterstützt, indem es Informationen zur Verfügung stellt; es ist aber
kein Ersatz für umsichtiges und vorausschauendes Fahren des Fahrers. Fahren Sie
vorsichtig und halten Sie sich immer genau an die Verkehrsregeln.
Eine unangemessene oder fahrlässige Fahrweise kann zu einem unerwarteten
Unfall führen.

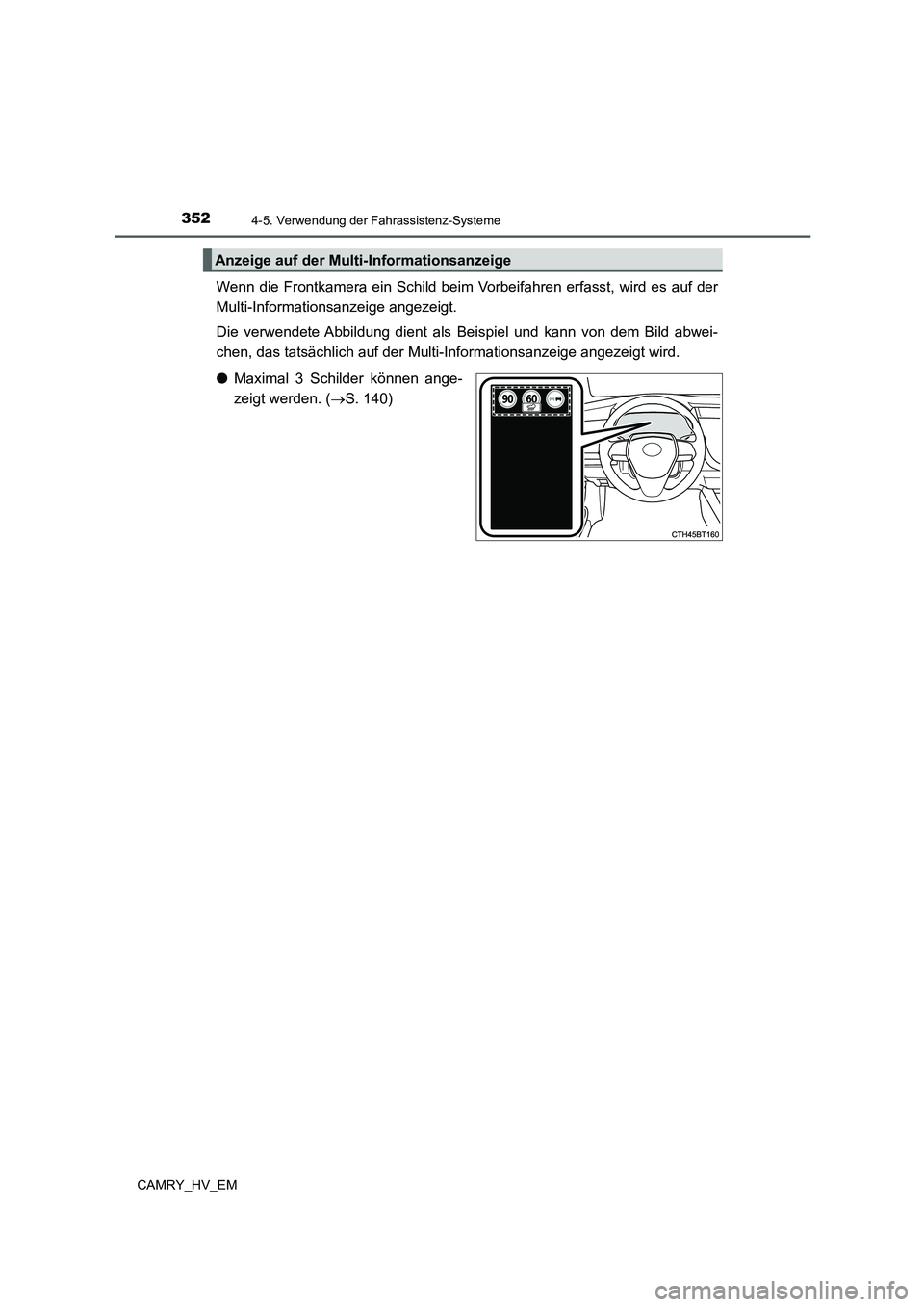

3524-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM
Wenn die Frontkamera ein Schild beim Vorbeifahren erfasst, wird es auf der
Multi-Informationsanzeige angezeigt.
Die verwendete Abbildung dient als Beispiel und kann von dem Bild abwei-
chen, das tatsächlich auf der Multi-Informationsanzeige angezeigt wird.
●Maximal 3 Schilder können ange-
zeigt werden. (S. 140)
Anzeige auf der Multi-Informationsanzeige
