2Instrumententafel
CAMRY_HV_EM2. Kombiinstrument
Warnleuchten und
Anzeigen ............................... 130
Anzeigen und Instrumente ...... 136
Multi-Informationsanzeige ....... 140
Head-up-Display ..................... 162
Bildschirm Energiemonitor/
Verbrauch ............................. 168

130
CAMRY_HV_EM
2. Kombiinstrument
War nleuchten und Anzeigen

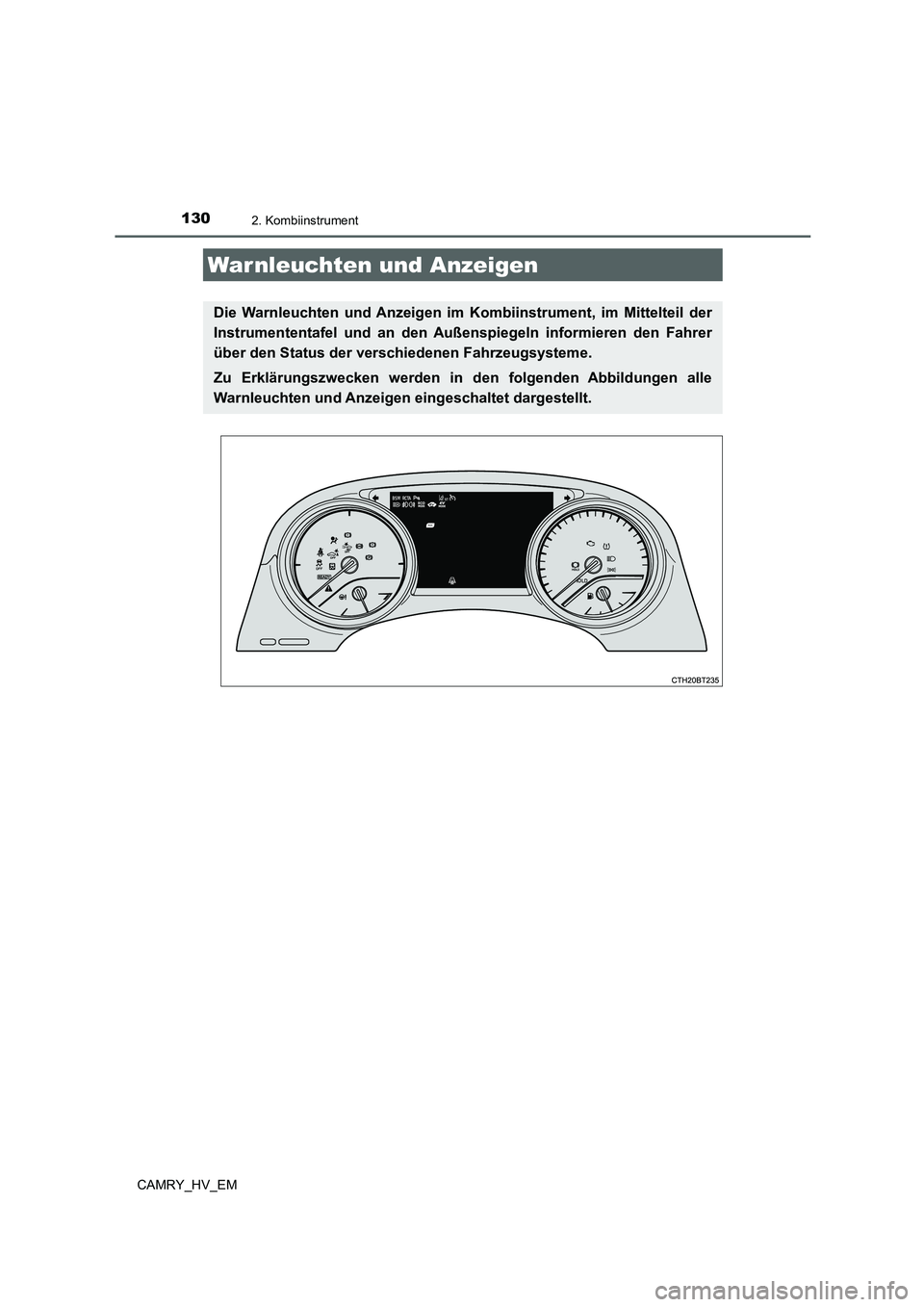

Die Warnleuchten und Anzeigen im Kombiinstrument, im Mittelteil der
Instrumententafel und an den Außenspiegeln informieren den Fahrer
über den Status der verschiedenen Fahrzeugsysteme.
Zu Erklärungszwecken werden in den folgenden Abbildungen alle
Warnleuchten und Anzeigen eingeschaltet dargestellt.

1312. Kombiinstrument
2
Instrumententafel
CAMRY_HV_EM

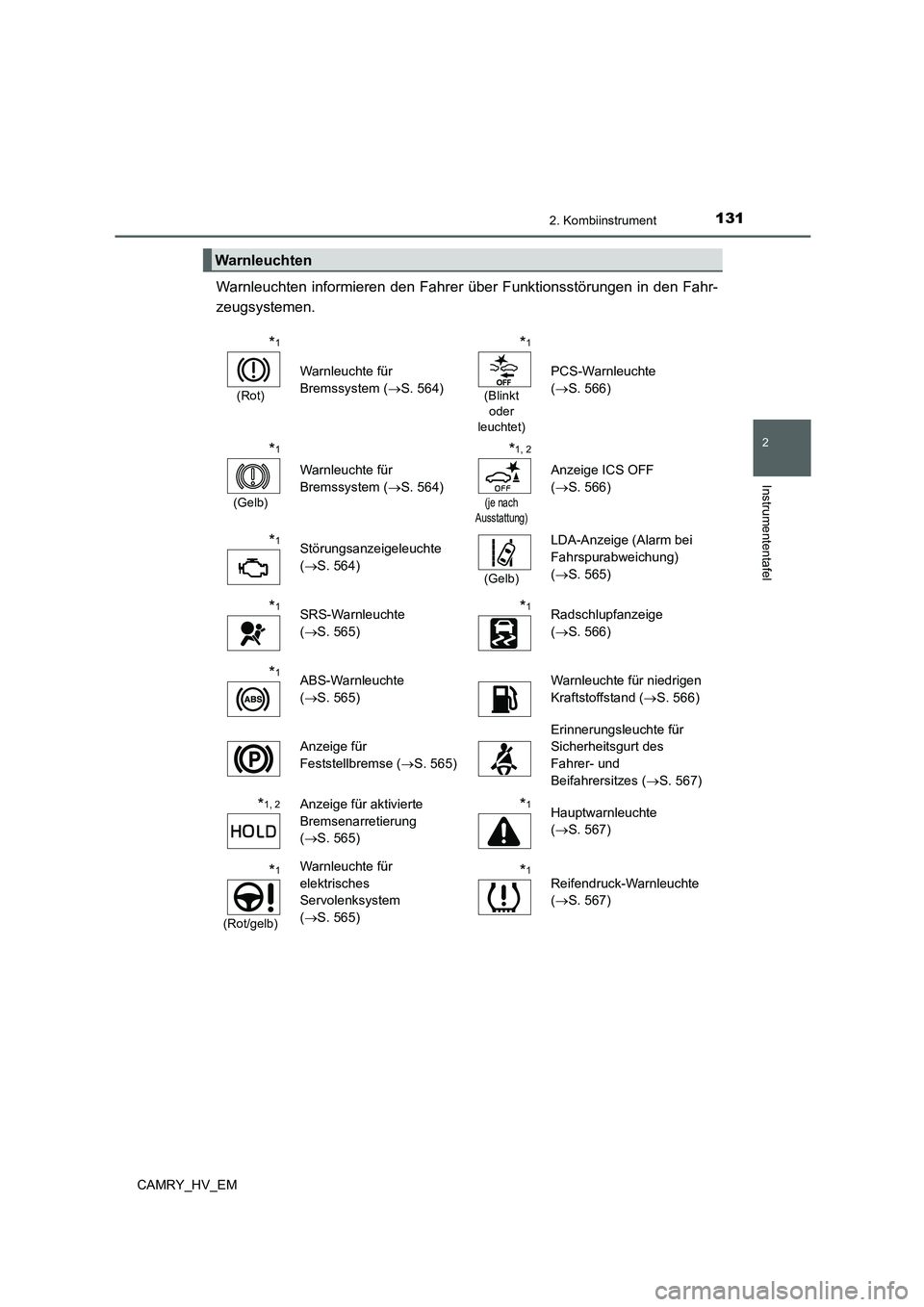

Warnleuchten informieren den Fahrer über Funktionsstörungen in den Fahr-
zeugsystemen.
Warnleuchten
*1
(Rot)
Warnleuchte für
Bremssystem (S. 564)
*1
(Blinkt
oder
leuchtet)
PCS-Warnleuchte
(S. 566)
*1
(Gelb)
Warnleuchte für
Bremssystem (S. 564)
*1, 2
(je nach
Ausstattung)
Anzeige ICS OFF
(S. 566)
*1Störungsanzeigeleuchte
(S. 564)
(Gelb)
LDA-Anzeige (Alarm bei
Fahrspurabweichung)
(S. 565)
*1SRS-Warnleuchte
(S. 565)*1Radschlupfanzeige
(S. 566)
*1ABS-Warnleuchte
(S. 565)Warnleuchte für niedrigen
Kraftstoffstand (S. 566)
Anzeige für
Feststellbremse (S. 565)
Erinnerungsleuchte für
Sicherheitsgurt des
Fahrer- und
Beifahrersitzes (S. 567)
*1, 2Anzeige für aktivierte
Bremsenarretierung
(S. 565)*1Hauptwarnleuchte
(S. 567)
*1
(Rot/gelb)
Warnleuchte für
elektrisches
Servolenksystem
(S. 565)*1Reifendruck-Warnleuchte
(S. 567)

1322. Kombiinstrument
CAMRY_HV_EM

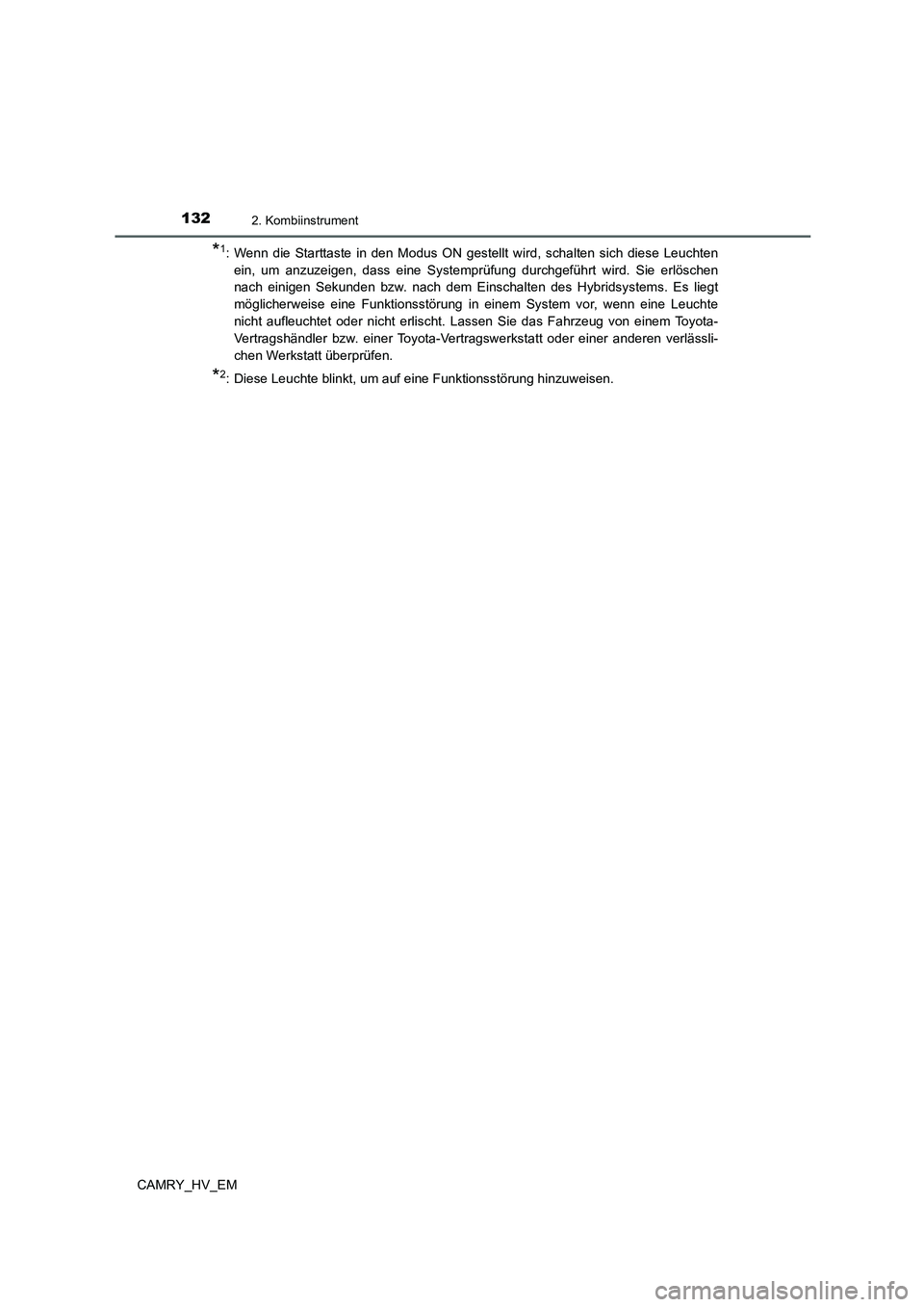

*1: Wenn die Starttaste in den Modus ON gestellt wird, schalten sich diese Leuchten
ein, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen
nach einigen Sekunden bzw. nach dem Einschalten des Hybridsystems. Es liegt
möglicherweise eine Funktionsstörung in einem System vor, wenn eine Leuchte
nicht aufleuchtet oder nicht erlischt. Lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässli-
chen Werkstatt überprüfen.
*2: Diese Leuchte blinkt, um auf eine Funktionsstörung hinzuweisen.

1332. Kombiinstrument
2
Instrumententafel
CAMRY_HV_EM
Die Anzeigen informieren den Fahrer über den Betriebszustand der verschie-
denen Systeme des Fahrzeugs.
Anzeigen
Anzeige für
Fahrtrichtungsanzeiger
(S. 289)Anzeige für
Geschwindigkeitsregelung
(S. 356)
Schlussleuchtenanzeige
(S. 297) Anzeige für
dynamische Radar-
Geschwindigkeitsregelung
(S. 356)
Anzeige für Fernlicht
(S. 298)Anzeige “SET” für
Geschwindigkeitsregelung
(S. 356)
Anzeige für automatisches
Fernlicht (S. 301)
*1, 2PCS-Warnleuchte
(S. 329)
Anzeige für
Nebelscheinwerfer
(S. 305)
*1, 2
(je nach
Ausstattung)
Anzeige ICS OFF
(S. 407)
Nebelschlussleuchtenanzeige
(S. 305)
(Weiß)
LDA-Anzeige (Alarm bei
Fahrspurabweichung)
(S. 341)
AGC-Anzeige
(Automatische
Gleitsteuerung) (S. 431)
(Grün)
LDA-Anzeige (Alarm bei
Fahrspurabweichung)
(S. 341)
Anzeige für
Feststellbremse (S. 290)*3
(Gelb)
LDA-Anzeige (Alarm bei
Fahrspurabweichung)
(S. 341)
*1Anzeige für aktivierte
Bremsenarretierung
(S. 294)*1, 3Radschlupfanzeige
(S. 374)
*1Anzeige für
Standby-Betrieb der
Bremsenarretierungsfunktion

(S. 294)
*1, 2Anzeige VSC OFF
(S. 376)

1342. Kombiinstrument
CAMRY_HV_EM
*1: Wenn die Starttaste in den Modus ON gestellt wird, schalten sich diese Leuchten
ein, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen
nach einigen Sekunden bzw. nach dem Einschalten des Hybridsystems. Es liegt
möglicherweise eine Funktionsstörung in einem System vor, wenn eine Leuchte
nicht aufleuchtet oder nicht erlischt. Lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässli-
chen Werkstatt überprüfen.
*2: Diese Leuchte leuchtet auf, wenn das System abgeschaltet ist.
*3: Diese Leuchte blinkt, um anzuzeigen, dass das System in Betrieb ist.
*4: Diese Leuchte leuchtet auf dem Mittelteil der Instrumententafel auf.
*5: Wenn die Außentemperatur etwa 3°C oder weniger beträgt, blinkt diese Anzeige für
etwa 10 Sekunden und leuchtet dann dauerhaft.
(je nach
Ausstattung)Anzeige “BSM” (S. 381)Anzeige “SPORT”
(S. 430)
(je nach
Ausstattung)Anzeige “RCTA” (S. 381)Anzeige “ECO MODE”
(S. 430)
*6, 7
(je nach
Ausstattung)
Außenspiegel-Anzeigen
für BSM
(Toter-Winkel-Monitor)
(S. 381)Anzeige “READY”
(S. 275)
*1, 4
(je nach
Ausstattung)
(Typ A)
Anzeige “PASSENGER
AIRBAG” (S. 55)EV-Anzeige (S. 104)
*1, 4
(je nach
Ausstattung)
(Typ B)
Anzeige “PASSENGER
AIRBAG” (S. 55)Anzeige für EV-Fahrmodus
(S. 281)
*4Sicherheitsanzeige
(S. 113, 126)*5Anzeige für niedrige
Außentemperatur
(S. 136)
Anzeige für
Toyota-Einparkhilfe
(S. 399)

1352. Kombiinstrument
2
Instrumententafel
CAMRY_HV_EM

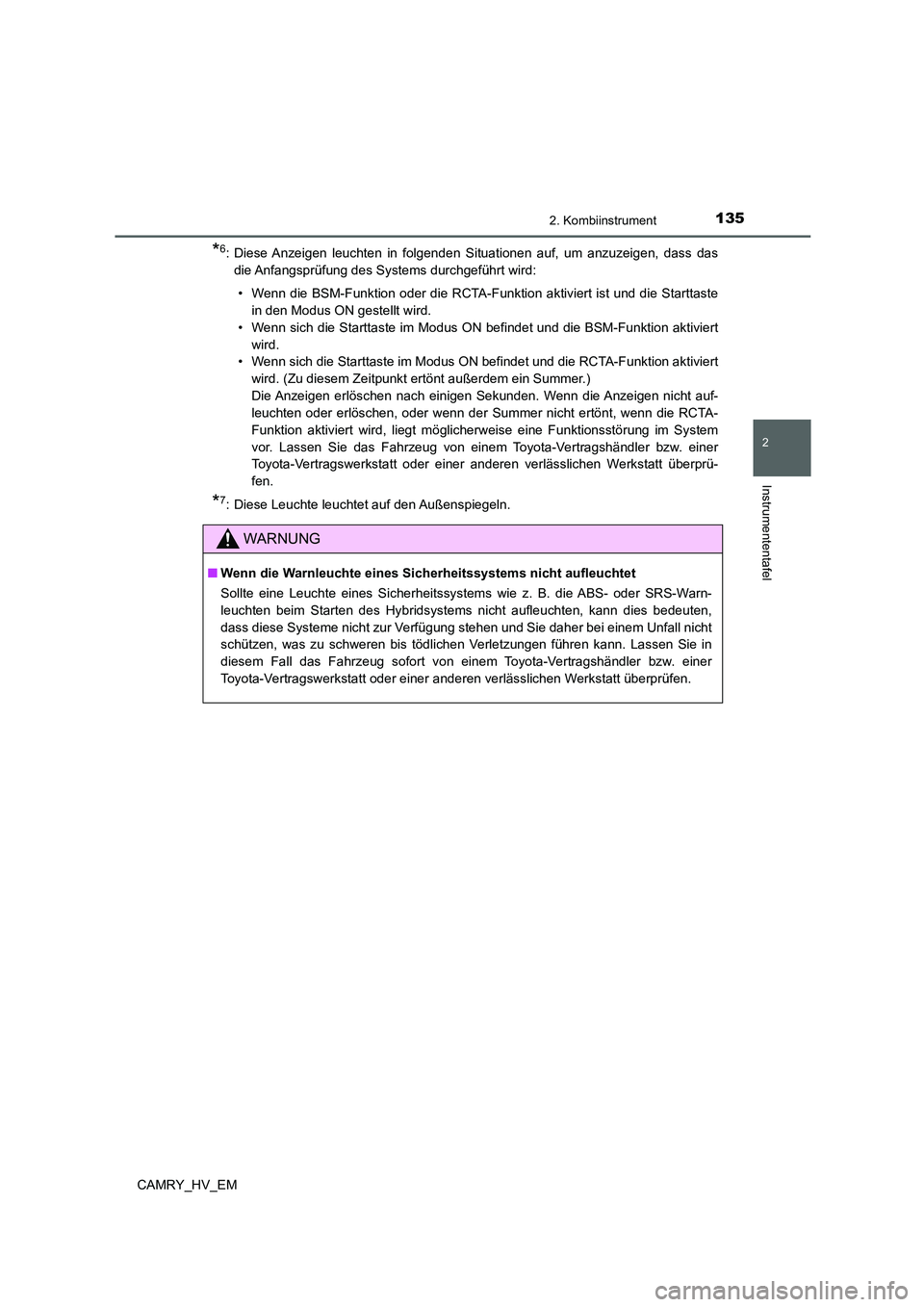

*6: Diese Anzeigen leuchten in folgenden Situationen auf, um anzuzeigen, dass das
die Anfangsprüfung des Systems durchgeführt wird:
• Wenn die BSM-Funktion oder die RCTA-Funktion aktiviert ist und die Starttaste
in den Modus ON gestellt wird.
• Wenn sich die Starttaste im Modus ON befindet und die BSM-Funktion aktiviert
wird.
• Wenn sich die Starttaste im Modus ON befindet und die RCTA-Funktion aktiviert
wird. (Zu diesem Zeitpunkt ertönt außerdem ein Summer.)
Die Anzeigen erlöschen nach einigen Sekunden. Wenn die Anzeigen nicht auf-
leuchten oder erlöschen, oder wenn der Summer nicht ertönt, wenn die RCTA-
Funktion aktiviert wird, liegt möglicherweise eine Funktionsstörung im System
vor. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprü-
fen.
*7: Diese Leuchte leuchtet auf den Außenspiegeln.
WARNUNG
■Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet
Sollte eine Leuchte eines Sicherheitssystems wie z. B. die ABS- oder SRS-Warn-
leuchten beim Starten des Hybridsystems nicht aufleuchten, kann dies bedeuten,
dass diese Systeme nicht zur Verfügung stehen und Sie daher bei einem Unfall nicht
schützen, was zu schweren bis tödlichen Verletzungen führen kann. Lassen Sie in
diesem Fall das Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.

1362. Kombiinstrument

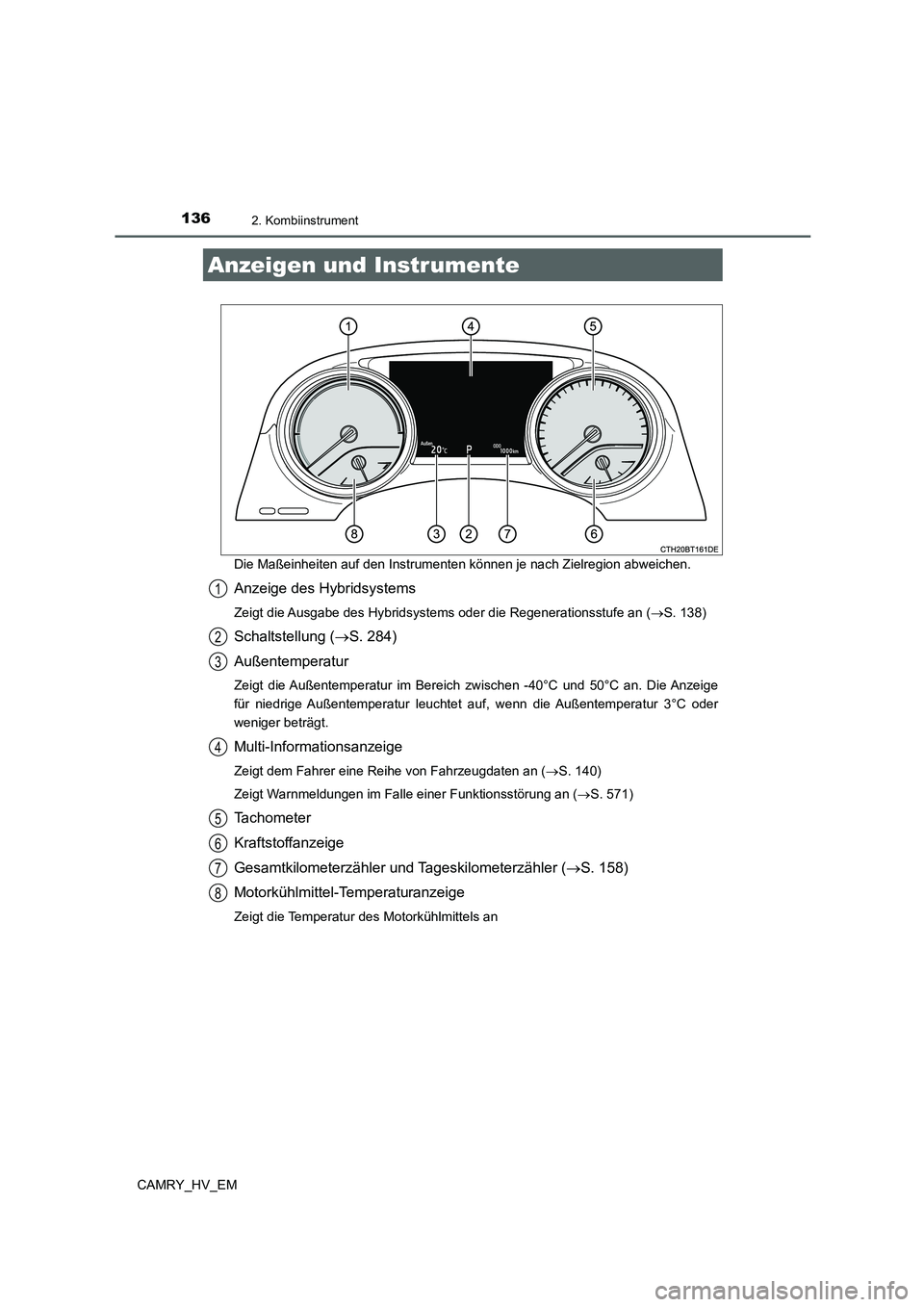

CAMRY_HV_EMDie Maßeinheiten auf den Instrumenten können je nach Zielregion abweichen.
Anzeige des Hybridsystems
Zeigt die Ausgabe des Hybridsystems oder die Regenerationsstufe an (S. 138)
Schaltstellung (S. 284)
Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 50°C an. Die Anzeige
für niedrige Außentemperatur leuchtet auf, wenn die Außentemperatur 3°C oder
weniger beträgt.
Multi-Informationsanzeige
Zeigt dem Fahrer eine Reihe von Fahrzeugdaten an (S. 140)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an (S. 571)
Tachometer
Kraftstoffanzeige
Gesamtkilometerzähler und Tageskilometerzähler (S. 158)
Motorkühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Anzeigen und Instrumente
1
2
3
4
5
6
7
