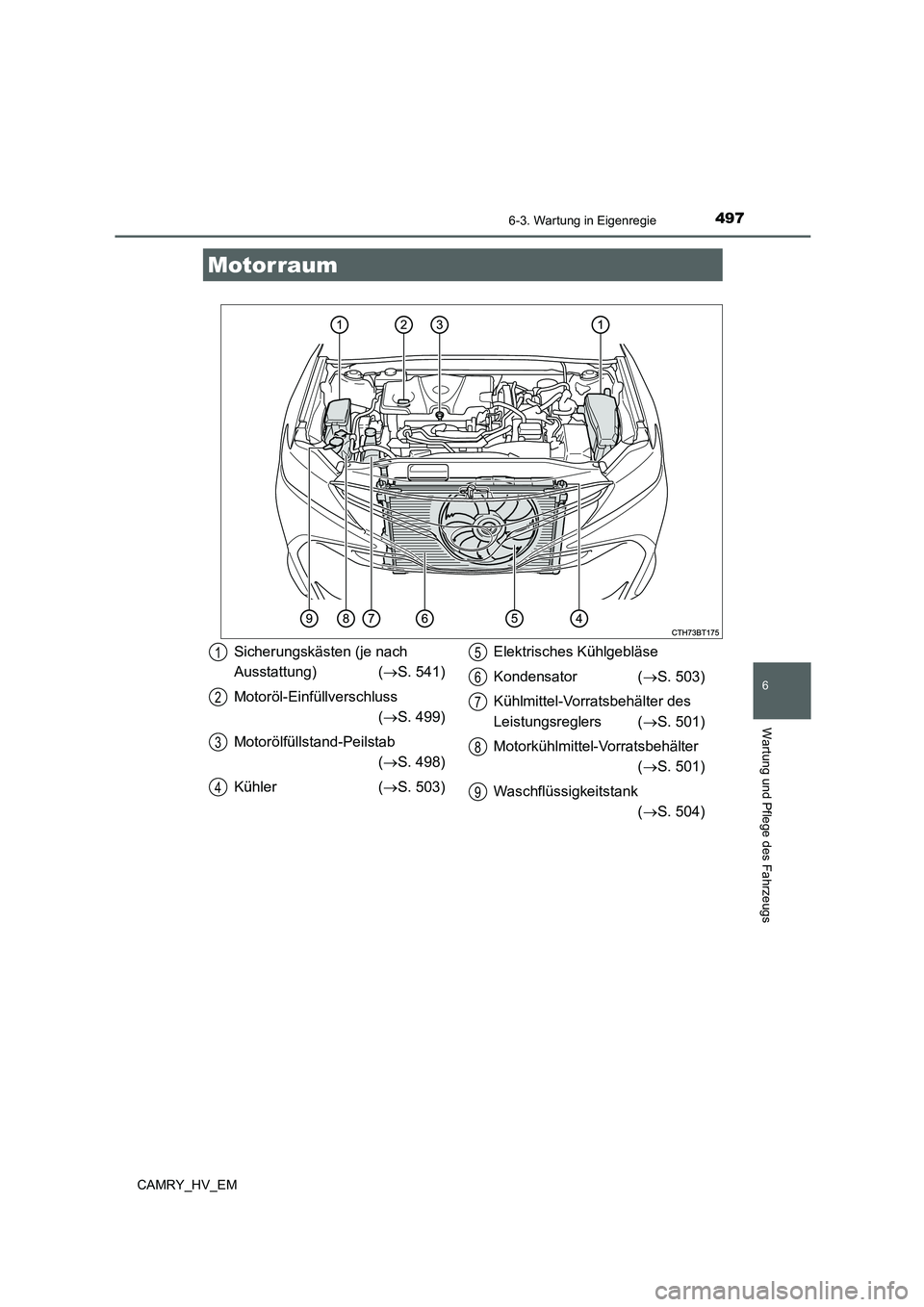

4976-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
CAMRY_HV_EM
Motorraum
Sicherungskästen (je nach
Ausstattung) (S. 541)
Motoröl-Einfüllverschluss
(S. 499)
Motorölfüllstand-Peilstab
(S. 498)
Kühler (S. 503)Elektrisches Kühlgebläse
Kondensator (S. 503)
Kühlmittel-Vorratsbehälter des
Leistungsreglers (S. 501)
Motorkühlmittel-Vorratsbehälter
(S. 501)
Waschflüssigkeitstank
(S. 504)1
2
3
4
5
6
7
8
9

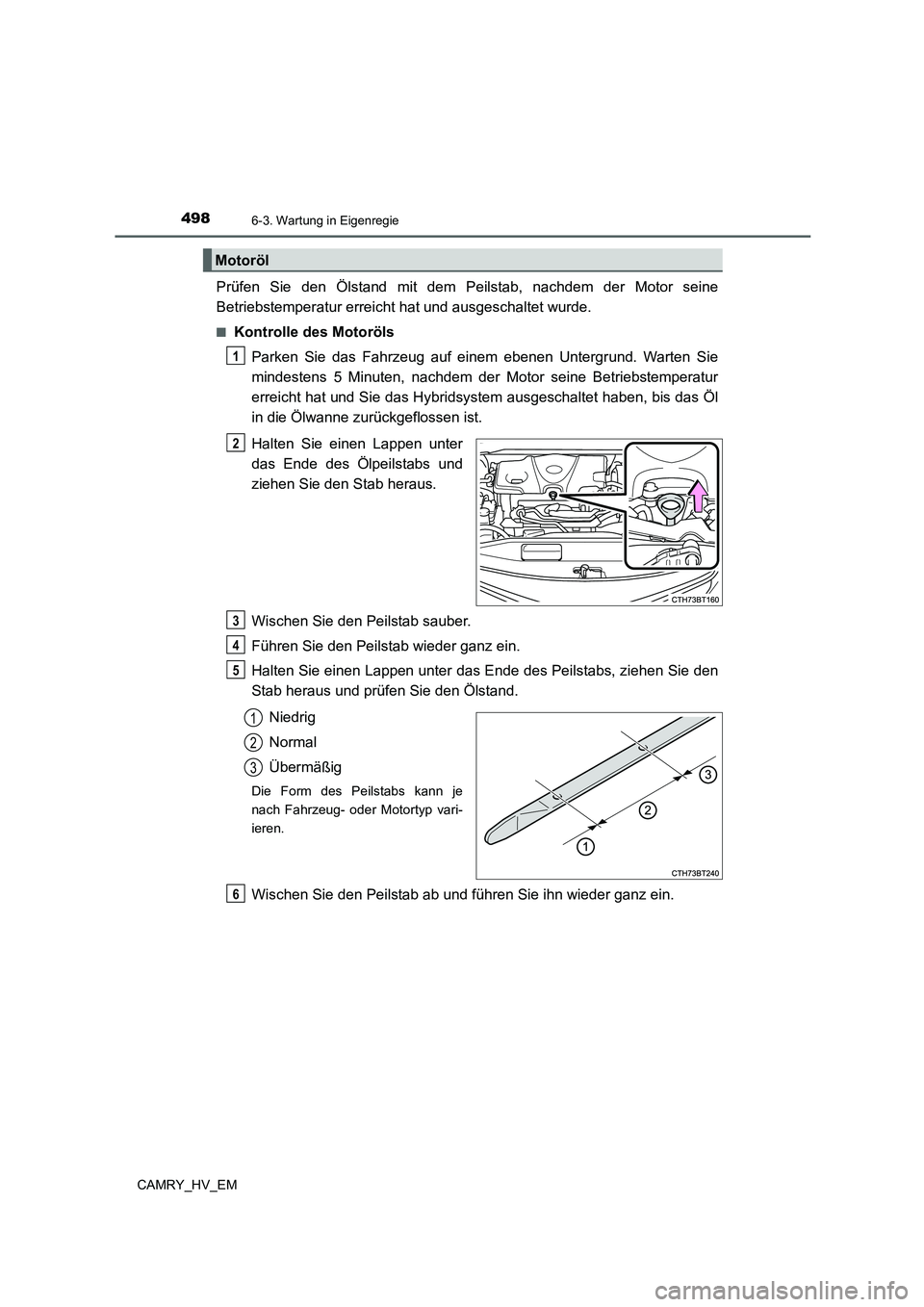

4986-3. Wartung in Eigenregie
CAMRY_HV_EM
Prüfen Sie den Ölstand mit dem Peilstab, nachdem der Motor seine
Betriebstemperatur erreicht hat und ausgeschaltet wurde.
■Kontrolle des Motoröls
Parken Sie das Fahrzeug auf einem ebenen Untergrund. Warten Sie
mindestens 5 Minuten, nachdem der Motor seine Betriebstemperatur
erreicht hat und Sie das Hybridsystem ausgeschaltet haben, bis das Öl
in die Ölwanne zurückgeflossen ist.
Halten Sie einen Lappen unter
das Ende des Ölpeilstabs und
ziehen Sie den Stab heraus.
Wischen Sie den Peilstab sauber.
Führen Sie den Peilstab wieder ganz ein.
Halten Sie einen Lappen unter das Ende des Peilstabs, ziehen Sie den
Stab heraus und prüfen Sie den Ölstand.
Niedrig
Normal
Übermäßig
Die Form des Peilstabs kann je
nach Fahrzeug- oder Motortyp vari-
ieren.
Wischen Sie den Peilstab ab und führen Sie ihn wieder ganz ein.
Motoröl
1
2
3
4
5
1
2
3
6

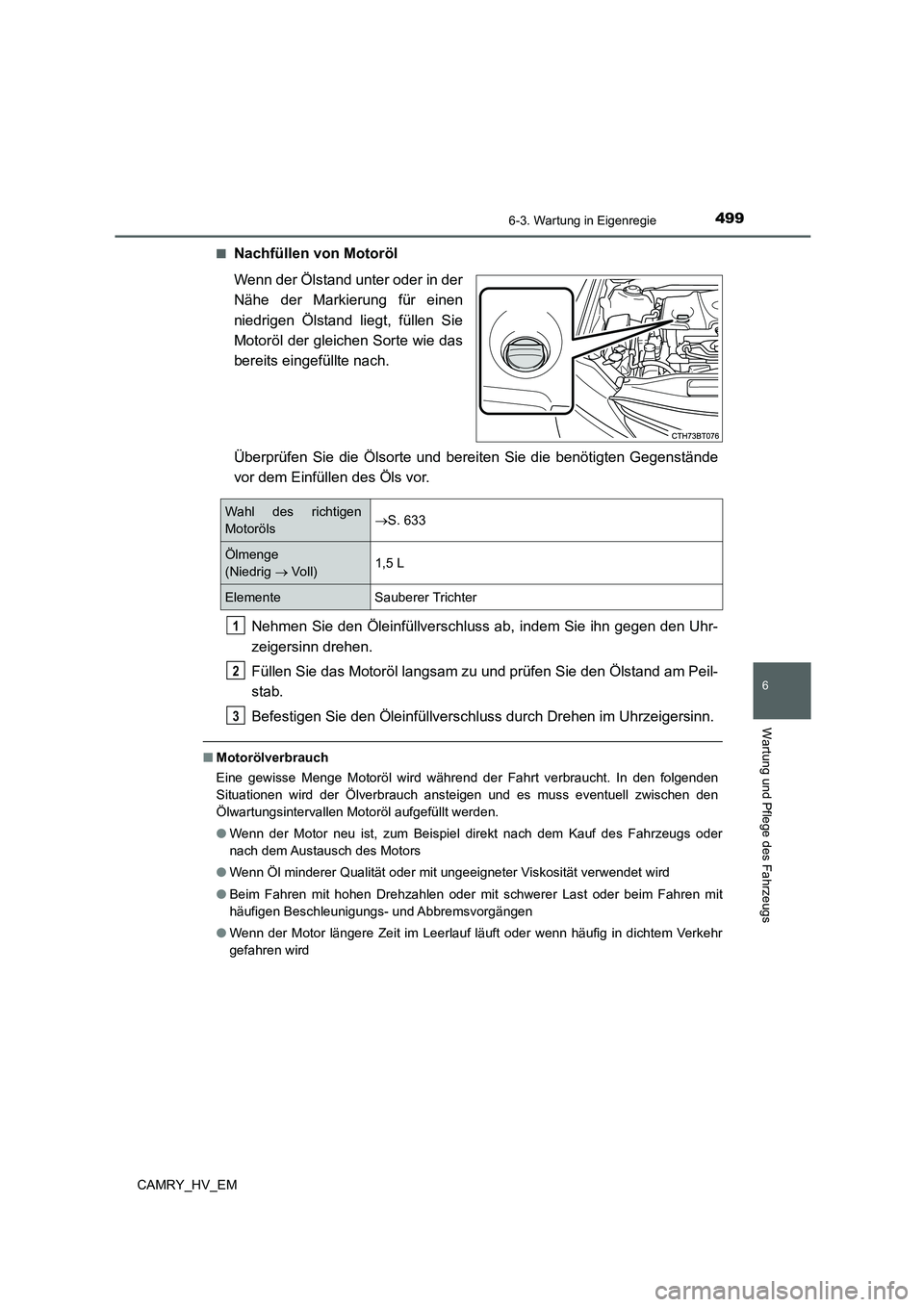

4996-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
CAMRY_HV_EM■
Nachfüllen von Motoröl
Wenn der Ölstand unter oder in der
Nähe der Markierung für einen
niedrigen Ölstand liegt, füllen Sie
Motoröl der gleichen Sorte wie das
bereits eingefüllte nach.
Überprüfen Sie die Ölsorte und bereiten Sie die benötigten Gegenstände
vor dem Einfüllen des Öls vor.
Nehmen Sie den Öleinfüllverschluss ab, indem Sie ihn gegen den Uhr-
zeigersinn drehen.
Füllen Sie das Motoröl langsam zu und prüfen Sie den Ölstand am Peil-
stab.
Befestigen Sie den Öleinfüllverschluss durch Drehen im Uhrzeigersinn.
■Motorölverbrauch
Eine gewisse Menge Motoröl wird während der Fahrt verbraucht. In den folgenden
Situationen wird der Ölverbrauch ansteigen und es muss eventuell zwischen den
Ölwartungsintervallen Motoröl aufgefüllt werden.
●Wenn der Motor neu ist, zum Beispiel direkt nach dem Kauf des Fahrzeugs oder
nach dem Austausch des Motors
●Wenn Öl minderer Qualität oder mit ungeeigneter Viskosität verwendet wird
●Beim Fahren mit hohen Drehzahlen oder mit schwerer Last oder beim Fahren mit
häufigen Beschleunigungs- und Abbremsvorgängen
●Wenn der Motor längere Zeit im Leerlauf läuft oder wenn häufig in dichtem Verkehr
gefahren wird
Wahl des richtigen
MotorölsS. 633
Ölmenge
(Niedrig  Voll)1,5 L
Elemente Sauberer Trichter
1
2
3

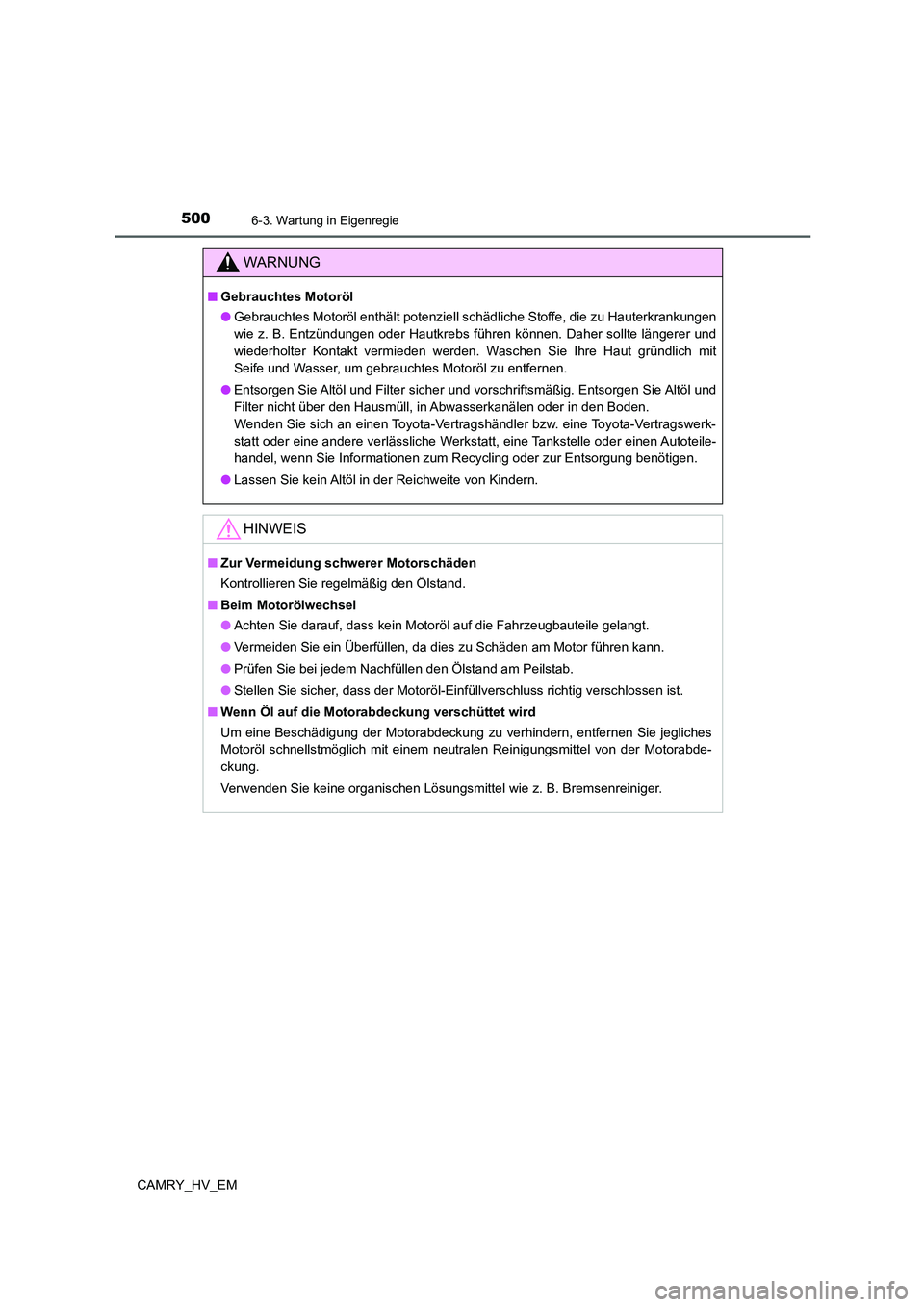

5006-3. Wartung in Eigenregie
CAMRY_HV_EM
WARNUNG
■Gebrauchtes Motoröl
●Gebrauchtes Motoröl enthält potenziell schädliche Stoffe, die zu Hauterkrankungen
wie z. B. Entzündungen oder Hautkrebs führen können. Daher sollte längerer und
wiederholter Kontakt vermieden werden. Waschen Sie Ihre Haut gründlich mit
Seife und Wasser, um gebrauchtes Motoröl zu entfernen.
●Entsorgen Sie Altöl und Filter sicher und vorschriftsmäßig. Entsorgen Sie Altöl und
Filter nicht über den Hausmüll, in Abwasserkanälen oder in den Boden.
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerk-
statt oder eine andere verlässliche Werkstatt, eine Tankstelle oder einen Autoteile-
handel, wenn Sie Informationen zum Recycling oder zur Entsorgung benötigen.
●Lassen Sie kein Altöl in der Reichweite von Kindern.
HINWEIS
■Zur Vermeidung schwerer Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■Beim Motorölwechsel
●Achten Sie darauf, dass kein Motoröl auf die Fahrzeugbauteile gelangt.
●Vermeiden Sie ein Überfüllen, da dies zu Schäden am Motor führen kann.
●Prüfen Sie bei jedem Nachfüllen den Ölstand am Peilstab.
●Stellen Sie sicher, dass der Motoröl-Einfüllverschluss richtig verschlossen ist.
■Wenn Öl auf die Motorabdeckung verschüttet wird
Um eine Beschädigung der Motorabdeckung zu verhindern, entfernen Sie jegliches
Motoröl schnellstmöglich mit einem neutralen Reinigungsmittel von der Motorabde-
ckung.
Verwenden Sie keine organischen Lösungsmittel wie z. B. Bremsenreiniger.

5016-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
CAMRY_HV_EM
Motorkühlmittel-Vorratsbehälter
Der Kühlmittelstand ist ausreichend, wenn bei kaltem Hybridsystem das
Kühlmittel zwischen den Markierungen “F” und “L” am Vorratsbehälter steht.
Vorratsbehälterdeckel
Markierung “F”
Markierung “L”
Wenn der Füllstand auf oder unter der
Markierung “L” liegt, füllen Sie Kühlmit-
tel ein, bis die Markierung “F” erreicht
ist. (S. 621)
Kühlmittel-Vorratsbehälter des Leistungsreglers
Der Kühlmittelstand ist ausreichend, wenn bei kaltem Hybridsystem das
Kühlmittel zwischen den Markierungen “FULL” und “LOW” am Vorratsbehäl-
ter steht.
Vorratsbehälterdeckel
Markierung “FULL”
Markierung “LOW”
Wenn der Füllstand auf oder unter der
Markierung “LOW” liegt, füllen Sie
Kühlmittel ein, bis die Markierung
“FULL” erreicht ist. (S. 621)
Kühlmittel
1
2
3
1
2
3

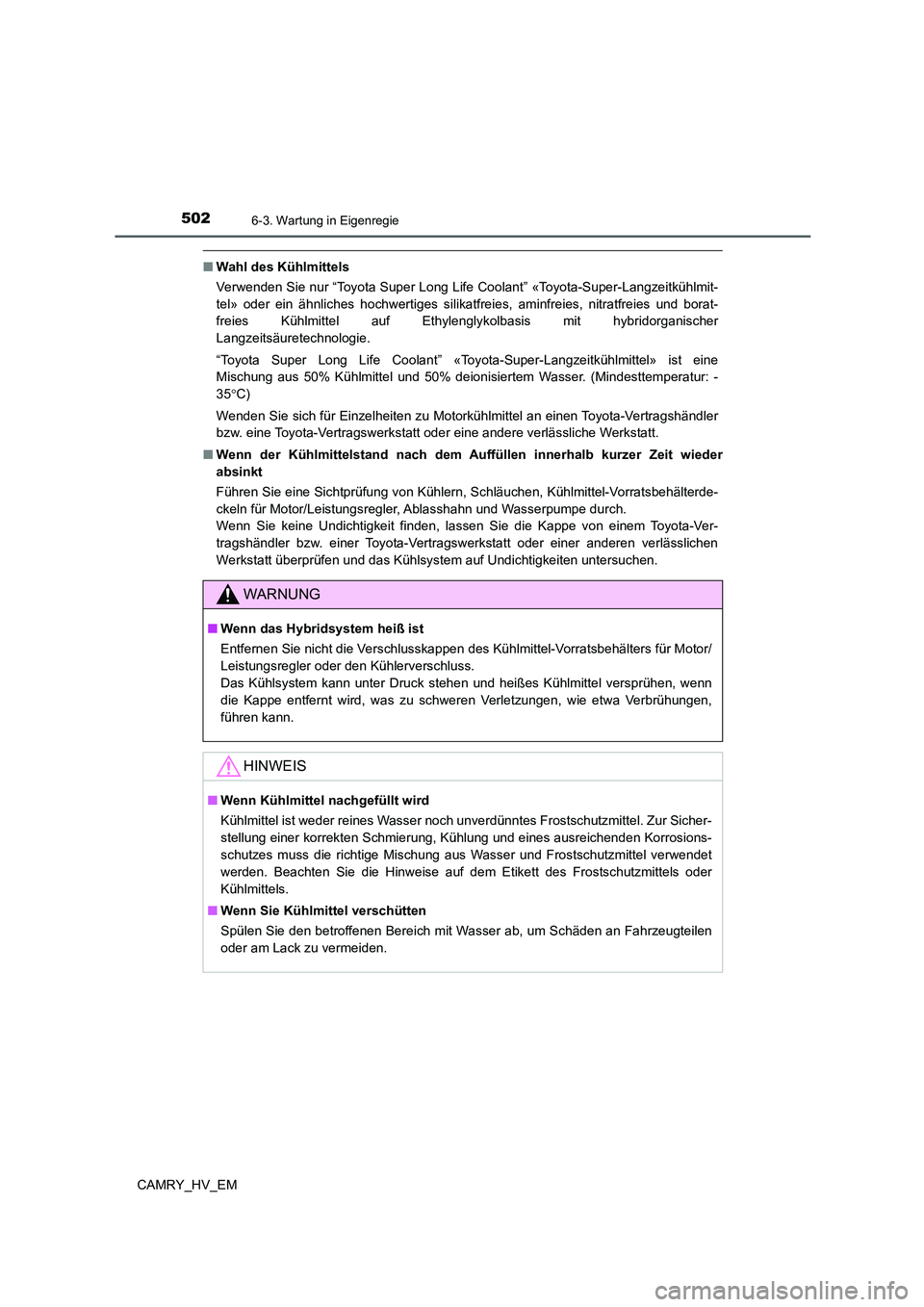

5026-3. Wartung in Eigenregie
CAMRY_HV_EM
■Wahl des Kühlmittels
Verwenden Sie nur “Toyota Super Long Life Coolant” «Toyota-Super-Langzeitkühlmit-
tel» oder ein ähnliches hochwertiges silikatfreies, aminfreies, nitratfreies und borat-
freies Kühlmittel auf Ethylenglykolbasis mit hybridorganischer
Langzeitsäuretechnologie.
“Toyota Super Long Life Coolant” «Toyota-Super-Langzeitkühlmittel» ist eine
Mischung aus 50% Kühlmittel und 50% deionisiertem Wasser. (Mindesttemperatur: -
35C)
Wenden Sie sich für Einzelheiten zu Motorkühlmittel an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
■Wenn der Kühlmittelstand nach dem Auffüllen innerhalb kurzer Zeit wieder
absinkt
Führen Sie eine Sichtprüfung von Kühlern, Schläuchen, Kühlmittel-Vorratsbehälterde-
ckeln für Motor/Leistungsregler, Ablasshahn und Wasserpumpe durch.
Wenn Sie keine Undichtigkeit finden, lassen Sie die Kappe von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen
Werkstatt überprüfen und das Kühlsystem auf Undichtigkeiten untersuchen.
WARNUNG
■Wenn das Hybridsystem heiß ist
Entfernen Sie nicht die Verschlusskappen des Kühlmittel-Vorratsbehälters für Motor/
Leistungsregler oder den Kühlerverschluss.
Das Kühlsystem kann unter Druck stehen und heißes Kühlmittel versprühen, wenn
die Kappe entfernt wird, was zu schweren Verletzungen, wie etwa Verbrühungen,
führen kann.
HINWEIS
■Wenn Kühlmittel nachgefüllt wird
Kühlmittel ist weder reines Wasser noch unverdünntes Frostschutzmittel. Zur Sicher-
stellung einer korrekten Schmierung, Kühlung und eines ausreichenden Korrosions-
schutzes muss die richtige Mischung aus Wasser und Frostschutzmittel verwendet
werden. Beachten Sie die Hinweise auf dem Etikett des Frostschutzmittels oder
Kühlmittels.
■Wenn Sie Kühlmittel verschütten
Spülen Sie den betroffenen Bereich mit Wasser ab, um Schäden an Fahrzeugteilen
oder am Lack zu vermeiden.

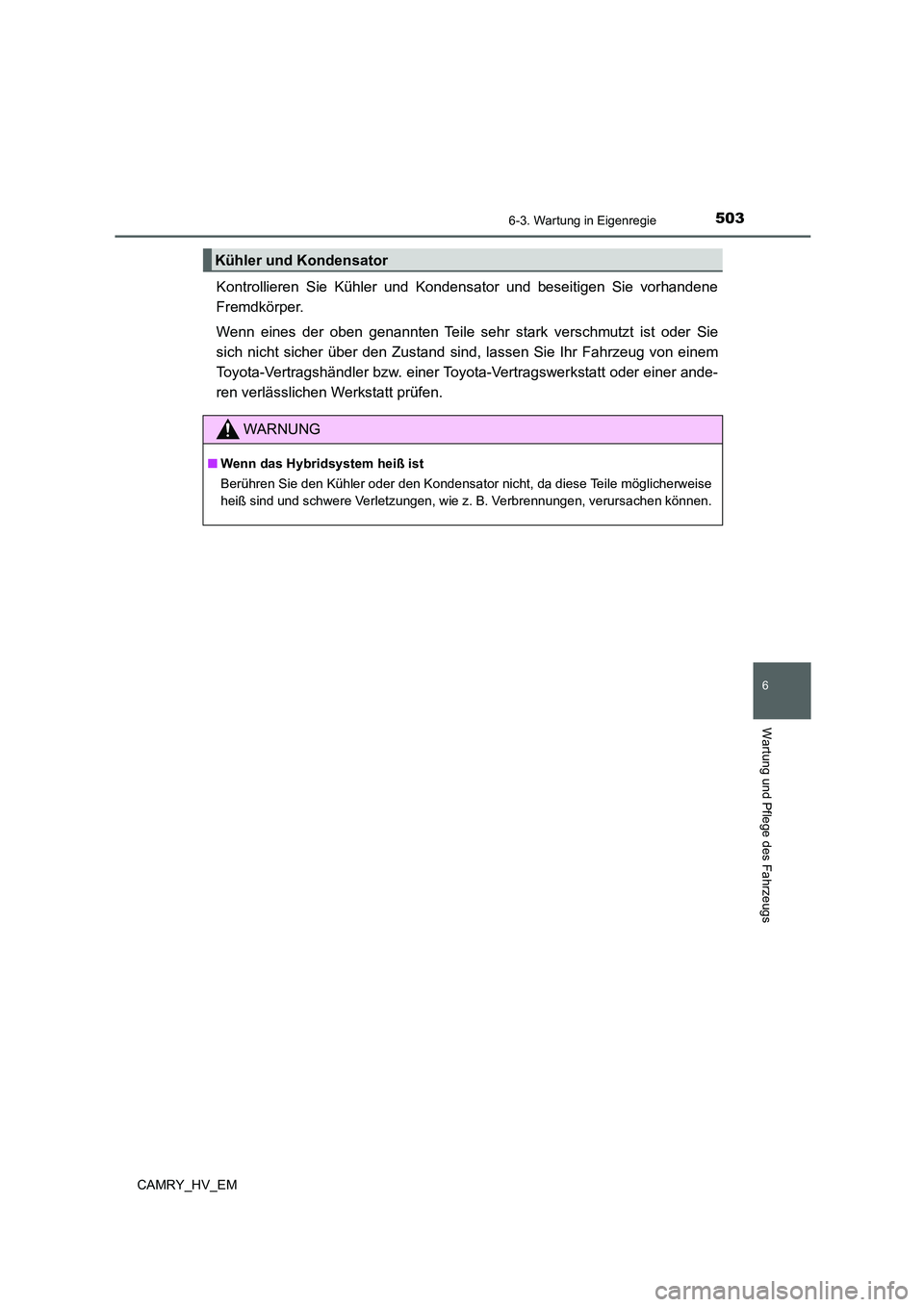

5036-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
CAMRY_HV_EM
Kontrollieren Sie Kühler und Kondensator und beseitigen Sie vorhandene
Fremdkörper.
Wenn eines der oben genannten Teile sehr stark verschmutzt ist oder Sie
sich nicht sicher über den Zustand sind, lassen Sie Ihr Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt prüfen.
Kühler und Kondensator
WARNUNG
■Wenn das Hybridsystem heiß ist
Berühren Sie den Kühler oder den Kondensator nicht, da diese Teile möglicherweise
heiß sind und schwere Verletzungen, wie z. B. Verbrennungen, verursachen können.

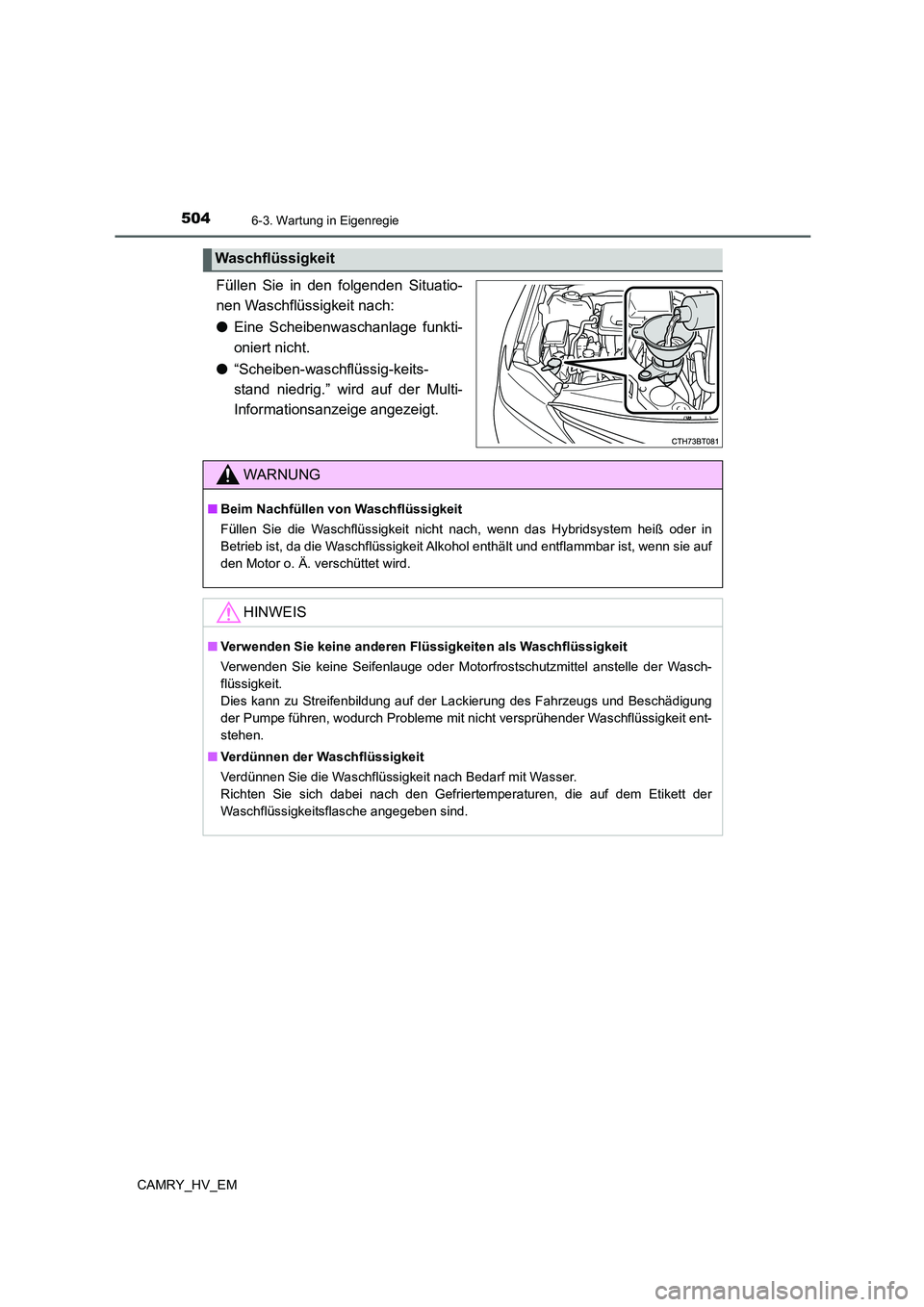

5046-3. Wartung in Eigenregie
CAMRY_HV_EM
Füllen Sie in den folgenden Situatio-
nen Waschflüssigkeit nach:
●Eine Scheibenwaschanlage funkti-
oniert nicht.
●“Scheiben-waschflüssig-keits-
stand niedrig.” wird auf der Multi-
Informationsanzeige angezeigt.
Waschflüssigkeit
WARNUNG
■Beim Nachfüllen von Waschflüssigkeit
Füllen Sie die Waschflüssigkeit nicht nach, wenn das Hybridsystem heiß oder in
Betrieb ist, da die Waschflüssigkeit Alkohol enthält und entflammbar ist, wenn sie auf
den Motor o. Ä. verschüttet wird.
HINWEIS
■Verwenden Sie keine anderen Flüssigkeiten als Waschflüssigkeit
Verwenden Sie keine Seifenlauge oder Motorfrostschutzmittel anstelle der Wasch-
flüssigkeit.
Dies kann zu Streifenbildung auf der Lackierung des Fahrzeugs und Beschädigung
der Pumpe führen, wodurch Probleme mit nicht versprühender Waschflüssigkeit ent-
stehen.
■Verdünnen der Waschflüssigkeit
Verdünnen Sie die Waschflüssigkeit nach Bedarf mit Wasser.
Richten Sie sich dabei nach den Gefriertemperaturen, die auf dem Etikett der
Waschflüssigkeitsflasche angegeben sind.
