2021 TOYOTA CAMRY Betriebsanleitungen (in German)

1372. Kombiinstrument
2
Instrumententafel
CAMRY_HV_EM

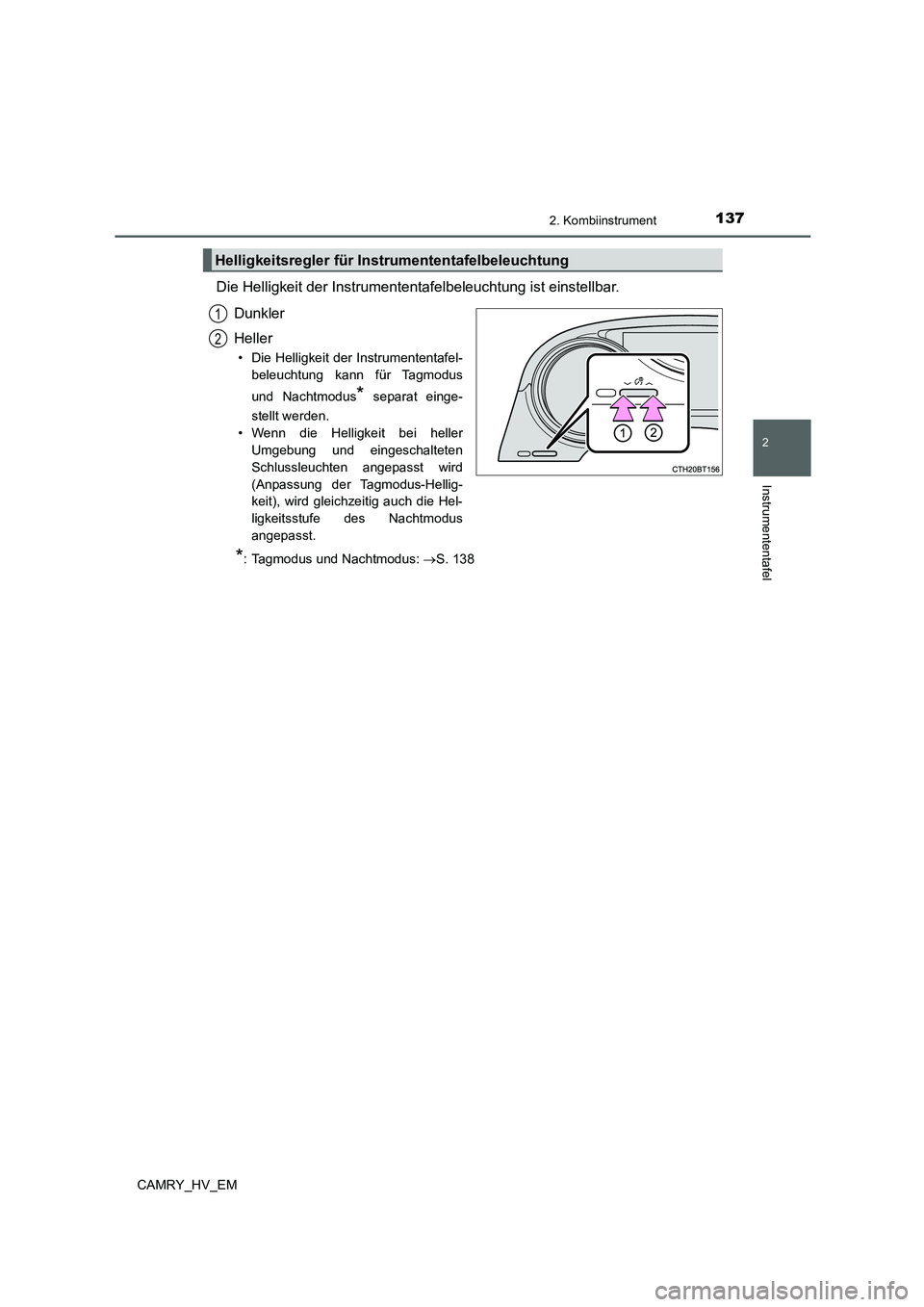

Die Helligkeit der Instrumententafelbeleuchtung ist einstellbar.
Dunkler
Heller
• Die Helligkeit der Instrumententafel-
beleuchtung kann für Tagmodus
und Nachtmodus
* separat einge-
stellt werden.
• Wenn die Helligkeit bei heller
Umgebung und eingeschalteten
Schlussleuchten angepasst wird
(Anpassung der Tagmodus-Hellig-
keit), wird gleichzeitig auch die Hel-
ligkeitsstufe des Nachtmodus
angepasst.
*: Tagmodus und Nachtmodus: S. 138
Helligkeitsregler für Instrumententafelbeleuchtung
1
2

1382. Kombiinstrument
CAMRY_HV_EM

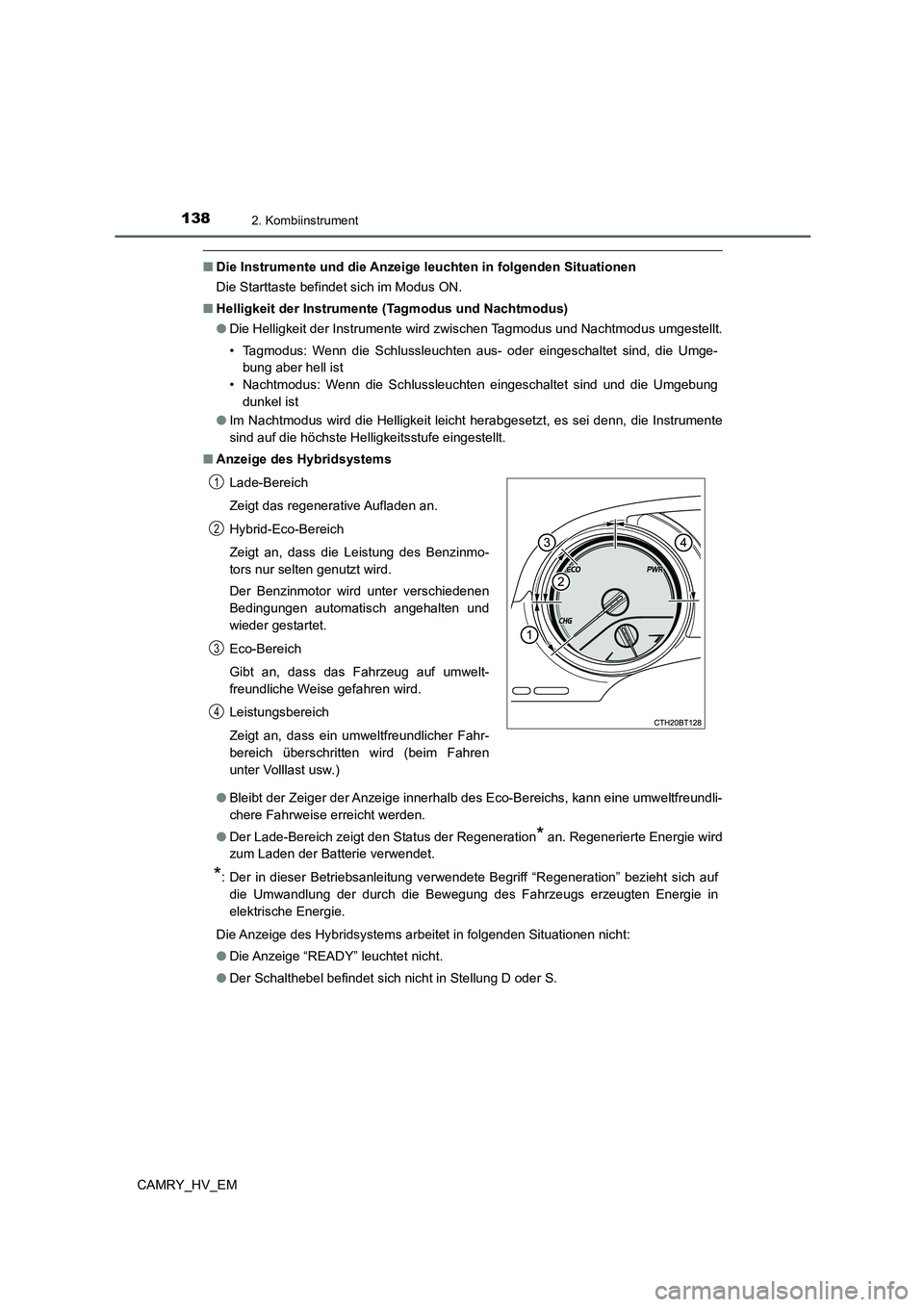

■Die Instrumente und die Anzeige leuchten in folgenden Situationen
Die Starttaste befindet sich im Modus ON.
■Helligkeit der Instrumente (Tagmodus und Nachtmodus)
●Die Helligkeit der Instrumente wird zwischen Tagmodus und Nachtmodus umgestellt.
• Tagmodus: Wenn die Schlussleuchten aus- oder eingeschaltet sind, die Umge-
bung aber hell ist
• Nachtmodus: Wenn die Schlussleuchten eingeschaltet sind und die Umgebung
dunkel ist
●Im Nachtmodus wird die Helligkeit leicht herabgesetzt, es sei denn, die Instrumente
sind auf die höchste Helligkeitsstufe eingestellt.
■Anzeige des Hybridsystems
●Bleibt der Zeiger der Anzeige innerhalb des Eco-Bereichs, kann eine umweltfreundli-
chere Fahrweise erreicht werden.
●Der Lade-Bereich zeigt den Status der Regeneration
* an. Regenerierte Energie wird
zum Laden der Batterie verwendet.
*: Der in dieser Betriebsanleitung verwendete Begriff “Regeneration” bezieht sich auf
die Umwandlung der durch die Bewegung des Fahrzeugs erzeugten Energie in
elektrische Energie.
Die Anzeige des Hybridsystems arbeitet in folgenden Situationen nicht:
●Die Anzeige “READY” leuchtet nicht.
●Der Schalthebel befindet sich nicht in Stellung D oder S. Lade-Bereich
Zeigt das regenerative Aufladen an.
Hybrid-Eco-Bereich
Zeigt an, dass die Leistung des Benzinmo-
tors nur selten genutzt wird.
Der Benzinmotor wird unter verschiedenen
Bedingungen automatisch angehalten und
wieder gestartet.
Eco-Bereich
Gibt an, dass das Fahrzeug auf umwelt-
freundliche Weise gefahren wird.
Leistungsbereich
Zeigt an, dass ein umweltfreundlicher Fahr-
bereich überschritten wird (beim Fahren
unter Volllast usw.)
1
2
3
4

1392. Kombiinstrument
2
Instrumententafel

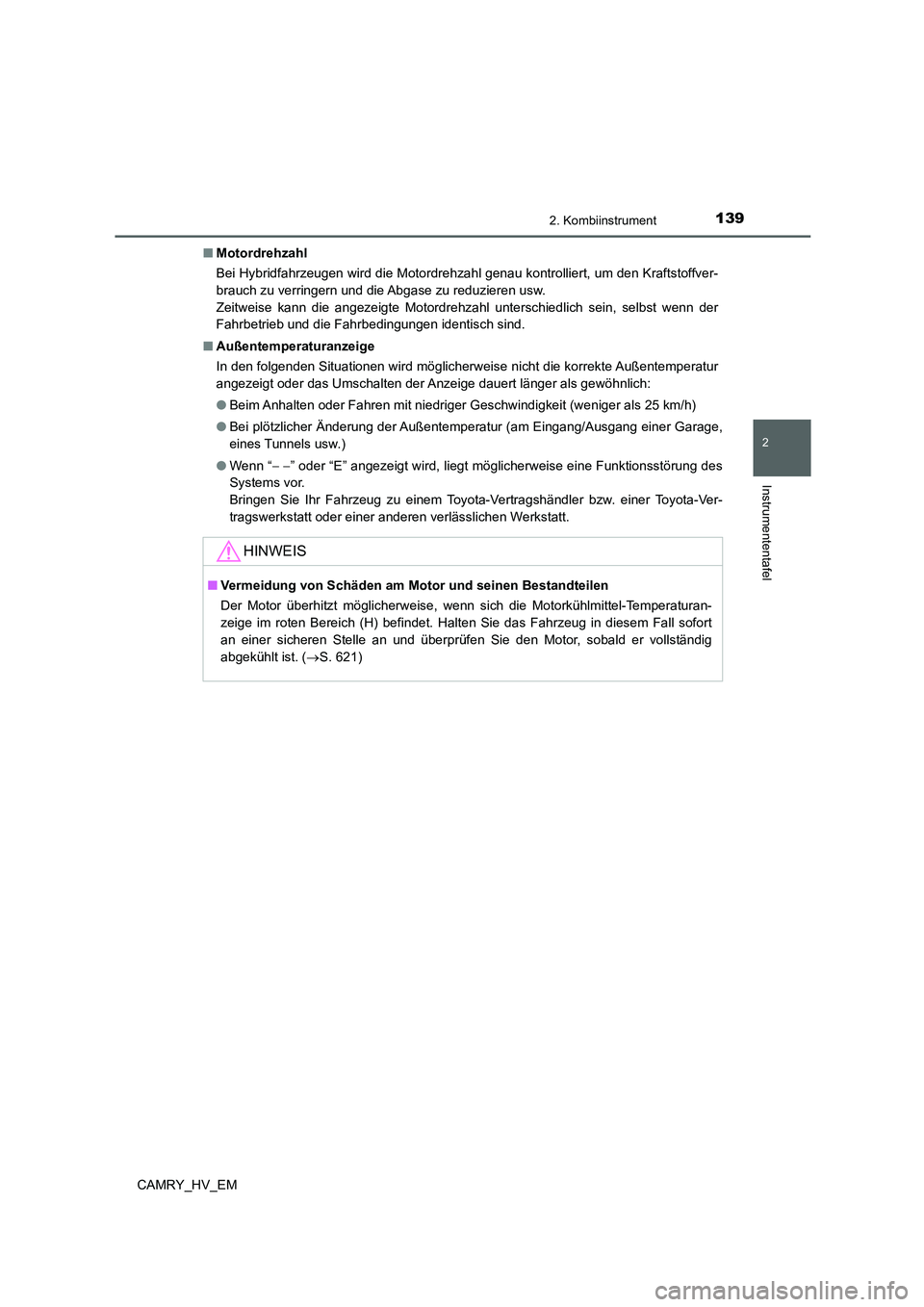

CAMRY_HV_EM■Motordrehzahl
Bei Hybridfahrzeugen wird die Motordrehzahl genau kontrolliert, um den Kraftstoffver-
brauch zu verringern und die Abgase zu reduzieren usw.
Zeitweise kann die angezeigte Motordrehzahl unterschiedlich sein, selbst wenn der
Fahrbetrieb und die Fahrbedingungen identisch sind.
■Außentemperaturanzeige
In den folgenden Situationen wird möglicherweise nicht die korrekte Außentemperatur
angezeigt oder das Umschalten der Anzeige dauert länger als gewöhnlich:
●Beim Anhalten oder Fahren mit niedriger Geschwindigkeit (weniger als 25 km/h)
●Bei plötzlicher Änderung der Außentemperatur (am Eingang/Ausgang einer Garage,
eines Tunnels usw.)
●Wenn “” oder “E” angezeigt wird, liegt möglicherweise eine Funktionsstörung des
Systems vor.
Bringen Sie Ihr Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen verlässlichen Werkstatt.
HINWEIS
■Vermeidung von Schäden am Motor und seinen Bestandteilen
Der Motor überhitzt möglicherweise, wenn sich die Motorkühlmittel-Temperaturan-
zeige im roten Bereich (H) befindet. Halten Sie das Fahrzeug in diesem Fall sofort
an einer sicheren Stelle an und überprüfen Sie den Motor, sobald er vollständig
abgekühlt ist. (S. 621)

1402. Kombiinstrument
CAMRY_HV_EM

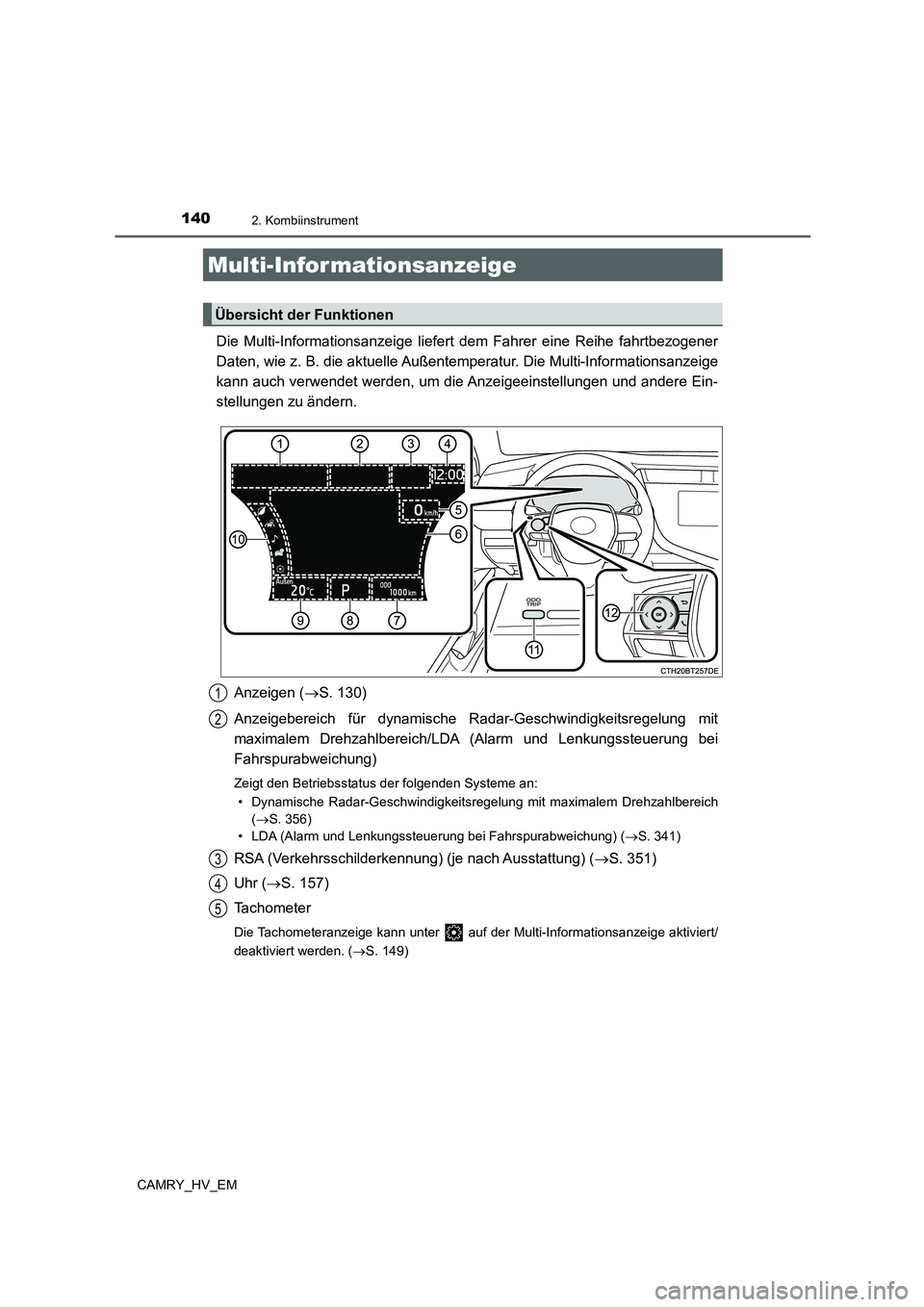

Die Multi-Informationsanzeige liefert dem Fahrer eine Reihe fahrtbezogener
Daten, wie z. B. die aktuelle Außentemperatur. Die Multi-Informationsanzeige
kann auch verwendet werden, um die Anzeigeeinstellungen und andere Ein-
stellungen zu ändern.
Anzeigen (S. 130)
Anzeigebereich für dynamische Radar-Geschwindigkeitsregelung mit
maximalem Drehzahlbereich/LDA (Alarm und Lenkungssteuerung bei
Fahrspurabweichung)
Zeigt den Betriebsstatus der folgenden Systeme an:
• Dynamische Radar-Geschwindigkeitsregelung mit maximalem Drehzahlbereich
(S. 356)
• LDA (Alarm und Lenkungssteuerung bei Fahrspurabweichung) (S. 341)
RSA (Verkehrsschilderkennung) (je nach Ausstattung) (S. 351)
Uhr (S. 157)
Tachometer
Die Tachometeranzeige kann unter auf der Multi-Informationsanzeige aktiviert/
deaktiviert werden. (S. 149)
Multi-Informationsanzeige
Übersicht der Funktionen
1
2
3
4
5

1412. Kombiinstrument
2
Instrumententafel
CAMRY_HV_EM

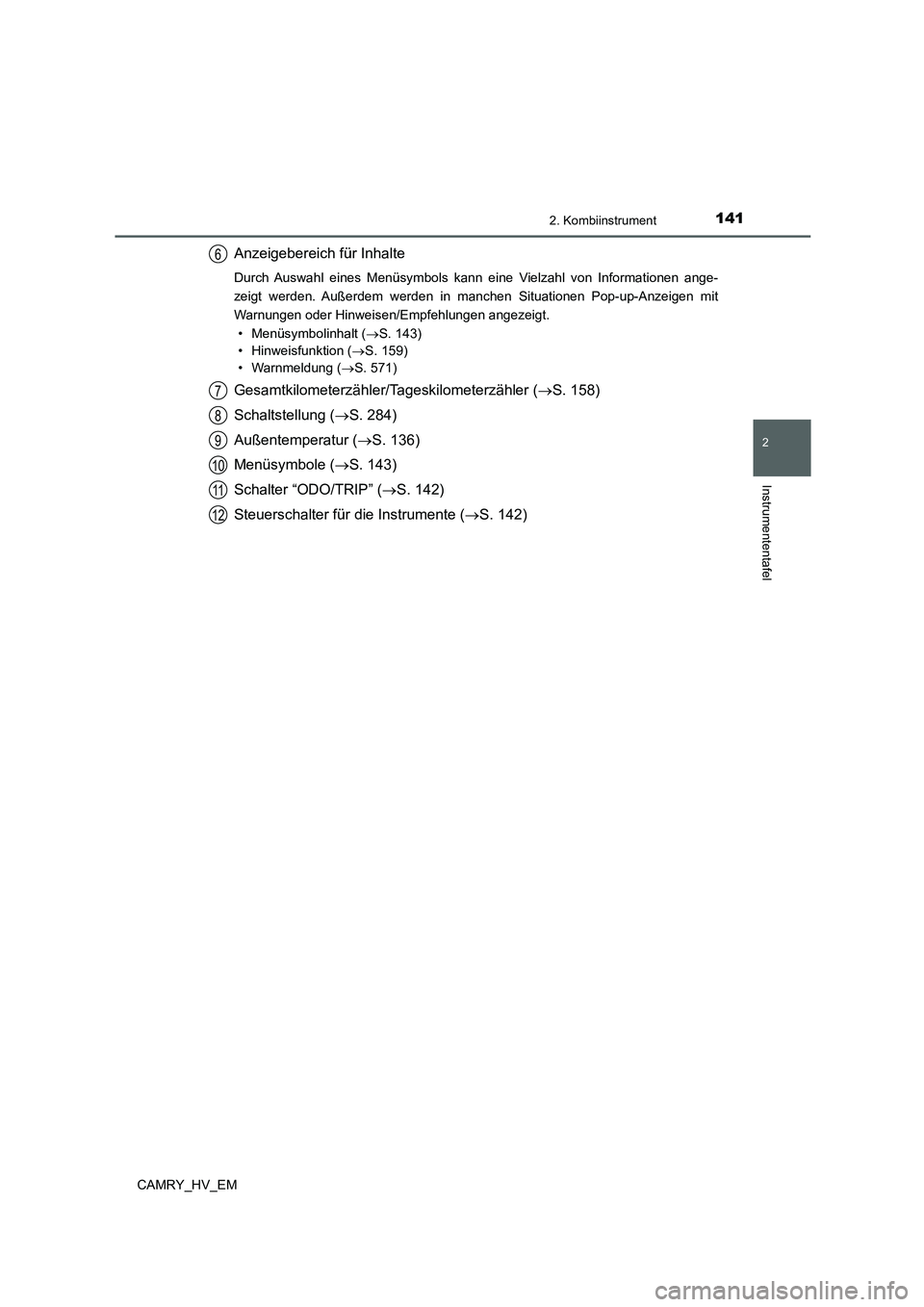

Anzeigebereich für Inhalte
Durch Auswahl eines Menüsymbols kann eine Vielzahl von Informationen ange-
zeigt werden. Außerdem werden in manchen Situationen Pop-up-Anzeigen mit
Warnungen oder Hinweisen/Empfehlungen angezeigt.
• Menüsymbolinhalt (S. 143)
• Hinweisfunktion (S. 159)
• Warnmeldung (S. 571)
Gesamtkilometerzähler/Tageskilometerzähler (S. 158)
Schaltstellung (S. 284)
Außentemperatur (S. 136)
Menüsymbole (S. 143)
Schalter “ODO/TRIP” (S. 142)
Steuerschalter für die Instrumente (S. 142)
6
7
8
9
10
11
12

1422. Kombiinstrument
CAMRY_HV_EM
◆Verwendung des Anzeigebereichs für Inhalte
Der Anzeigebereich für Inhalte wird mit den Steuerschaltern für die Instru-
mente bedient.
Bildschirme scrollen
*, angezeig-
ten Inhalt ändern
* und den Cur-
sor bewegen
Drücken: Eingeben/Einstellen
Gedrückt halten: Zurücksetzen/
Nächsten Bildschirm anzeigen
Rückkehr zum vorherigen Bild-
schirm
Durch Gedrückthalten des Schalters wird der erste Bildschirm des ausgewähl-
ten Menüsymbols angezeigt.
Anruf tätigen/entgegennehmen und Verlaufsanzeige
Mit dem Freisprechsystem verknüpft wird der ausgehende bzw. einge-
hende Anruf angezeigt. Einzelheiten zum Freisprechsystem finden Sie
in der “Navigations- und Multimediasystem Betriebsanleitung”.
*: Wenn der Bildschirm gescrollt werden kann oder andere Inhalte angezeigt wer-
den können, wird ein Symbol wie z. B. ein Pfeil angezeigt, der auf einen zu betä-
tigenden Schalter hinweist.
◆Verwendung des Gesamtkilometerzählers/Tageskilometerzählers
Elemente in diesem Bereich werden über den Schalter “ODO/TRIP”
bedient.
Drücken: Das angezeigte Element
ändern
Jedes Mal, wenn der Schalter
gedrückt wird, wird das angezeigte
Element geändert.
Gedrückt halten: Zurücksetzen
Rufen Sie den gewünschten
Tageskilometerzähler auf und halten
Sie den Schalter gedrückt, um den
Tageskilometerzähler zurückzuset-
zen.
Verwendung der Multi-Informationsanzeige
1
2
3
4

1432. Kombiinstrument
2
Instrumententafel
CAMRY_HV_EM

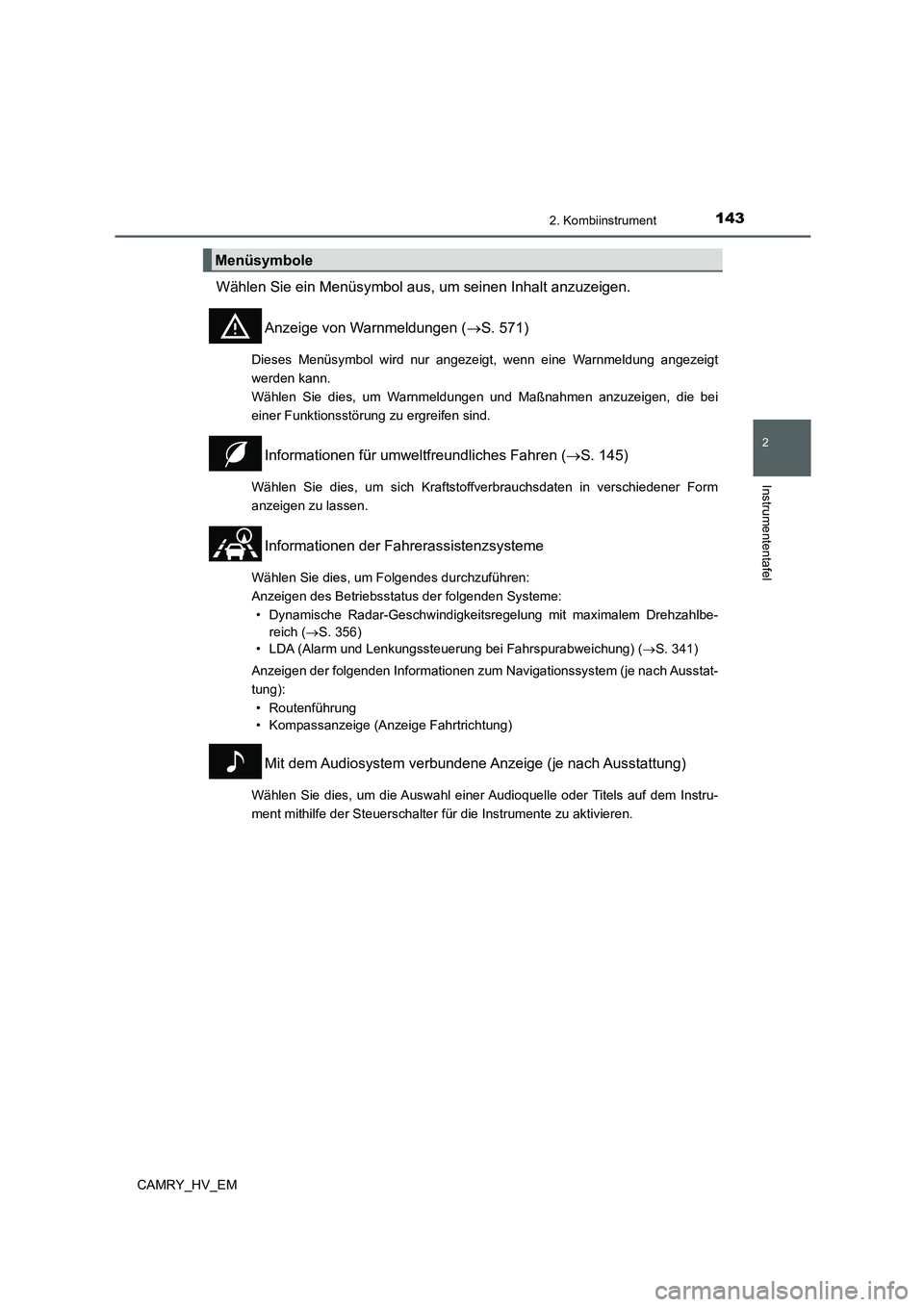

Wählen Sie ein Menüsymbol aus, um seinen Inhalt anzuzeigen.
Anzeige von Warnmeldungen (S. 571)
Dieses Menüsymbol wird nur angezeigt, wenn eine Warnmeldung angezeigt
werden kann.
Wählen Sie dies, um Warnmeldungen und Maßnahmen anzuzeigen, die bei
einer Funktionsstörung zu ergreifen sind.
Informationen für umweltfreundliches Fahren (S. 145)
Wählen Sie dies, um sich Kraftstoffverbrauchsdaten in verschiedener Form
anzeigen zu lassen.
Informationen der Fahrerassistenzsysteme
Wählen Sie dies, um Folgendes durchzuführen:
Anzeigen des Betriebsstatus der folgenden Systeme:
• Dynamische Radar-Geschwindigkeitsregelung mit maximalem Drehzahlbe-
reich (S. 356)
• LDA (Alarm und Lenkungssteuerung bei Fahrspurabweichung) (S. 341)
Anzeigen der folgenden Informationen zum Navigationssystem (je nach Ausstat-
tung):
• Routenführung
• Kompassanzeige (Anzeige Fahrtrichtung)
Mit dem Audiosystem verbundene Anzeige (je nach Ausstattung)
Wählen Sie dies, um die Auswahl einer Audioquelle oder Titels auf dem Instru-
ment mithilfe der Steuerschalter für die Instrumente zu aktivieren.
Menüsymbole

1442. Kombiinstrument
CAMRY_HV_EM

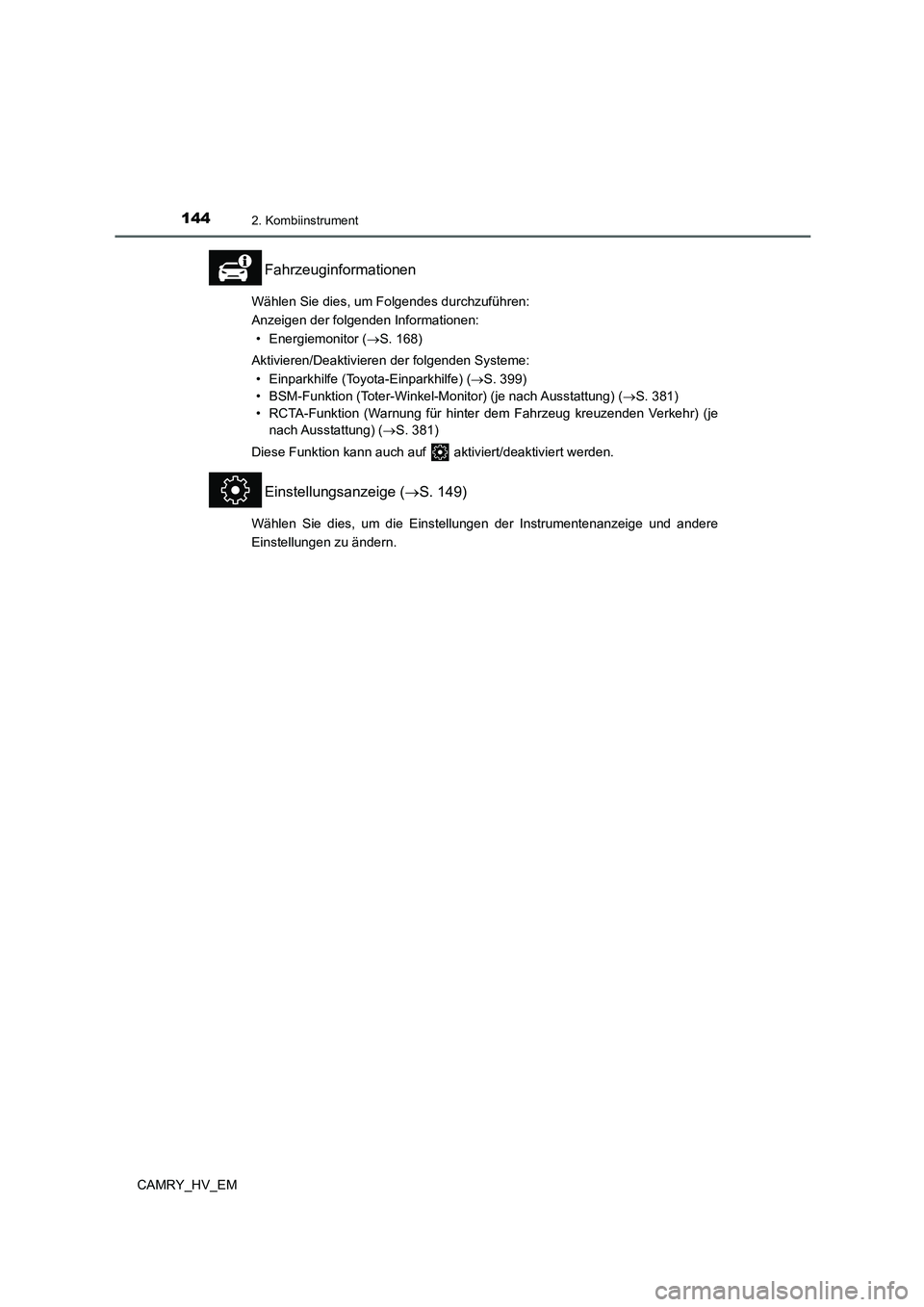

Fahrzeuginformationen
Wählen Sie dies, um Folgendes durchzuführen:
Anzeigen der folgenden Informationen:
• Energiemonitor (S. 168)
Aktivieren/Deaktivieren der folgenden Systeme:
• Einparkhilfe (Toyota-Einparkhilfe) (S. 399)
• BSM-Funktion (Toter-Winkel-Monitor) (je nach Ausstattung) (S. 381)
• RCTA-Funktion (Warnung für hinter dem Fahrzeug kreuzenden Verkehr) (je
nach Ausstattung) (S. 381)
Diese Funktion kann auch auf aktiviert/deaktiviert werden.
Einstellungsanzeige (S. 149)
Wählen Sie dies, um die Einstellungen der Instrumentenanzeige und andere
Einstellungen zu ändern.
