VÝSTRAHA!
• Vždy vymieňajte žiarovku správneho
rozmeru a typu. Nesprávny rozmer
alebo typ žiarovky sa môže prehriať
a poškodiť reflektor, zástrčku žiarovky
alebo kabeláž svetla.
4. Otočte žiarovku stretávacích alebo diaľ-
kových svetiel o jednu štvrtinu otáčky
proti smeru hodinových ručičiek a vyberte
ju z puzdra.
5. Odpojte elektrický konektor a vymeňte
žiarovku.
Predné smerové svetlo
Vozidlá s technológiou SRT sú vybavené
prednými smerovkami s LED diódami. Nav-
štívte autorizovaného predajcu a požiadajte
o servis.
POZNÁMKA:
Odporúčame sa obrátiť na autorizovaného
predajcu.
1. Otvorte kapotu.
2. Získajte prístup k svetlometu.POZNÁMKA:
• Je potrebné demontovať kryt vzducho-
vého filtra.
• Nádržku na kvapalinu ostrekovača čel-
ného skla môže byť potrebné otočiť
nabok demontovaním upínacieho
prvku.
• Zásobník chladiacej kvapaliny (ak je
nainštalovaný) bude potrebné presu-
núť odstránením upevňovacích prvkov
a posunutím jednotky nabok.
3. Otočte žiarovku smerovky o jednu štvr-
tinu otáčky proti smeru hodinových ruči-
čiek a vyberte ju z puzdra.
4. Odpojte elektrický konektor a vymeňte
žiarovku.
VÝSTRAHA!
Nedotýkajte sa novej žiarovky prstami.
Kontaminácia mastnotou výrazne skráti
životnosť žiarovky. Ak sa žiarovka do-
stane do kontaktu s mastným povrchom,
vyčistite ju čistým liehom.
Predné hmlovky
Navštívte autorizovaného predajcu a požia-
dajte o servis.
Zadné, brzdové a smerové svetlá
1. Zdvihnite dvere batožinového priestoru.
2. Odstráňte dva zaisťovacie kolíky z krytu
zadného svetla.
3. Uchopte zadné svetlo a pevne ho potiah-
nite dozadu tak, aby sa oddelilo od pa-
nelu tienidla.
Zaisťovacie kolíky zadného svetla
239

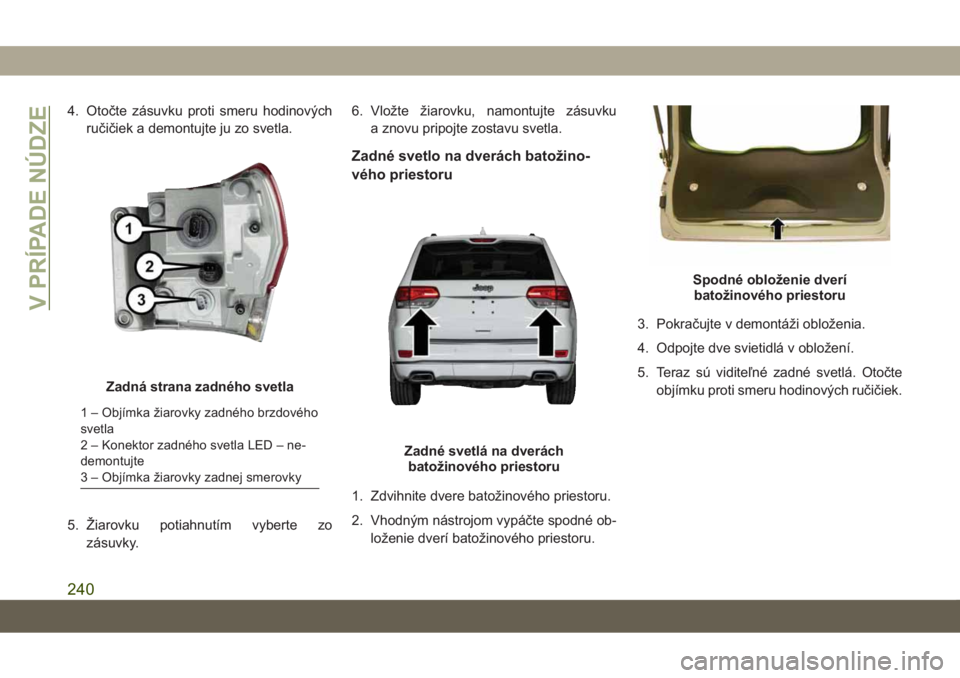

4. Otočte zásuvku proti smeru hodinových
ručičiek a demontujte ju zo svetla.
5. Žiarovku potiahnutím vyberte zo
zásuvky.6. Vložte žiarovku, namontujte zásuvku
a znovu pripojte zostavu svetla.
Zadné svetlo na dverách batožino-
vého priestoru
1. Zdvihnite dvere batožinového priestoru.
2. Vhodným nástrojom vypáčte spodné ob-
loženie dverí batožinového priestoru.3. Pokračujte v demontáži obloženia.
4. Odpojte dve svietidlá v obložení.
5. Teraz sú viditeľné zadné svetlá. Otočte
objímku proti smeru hodinových ručičiek.
Zadná strana zadného svetla
1 – Objímka žiarovky zadného brzdového
svetla
2 – Konektor zadného svetla LED – ne-
demontujte
3 – Objímka žiarovky zadnej smerovky
Zadné svetlá na dverách
batožinového priestoru
Spodné obloženie dverí
batožinového priestoru
V PRÍPADE NÚDZE
240

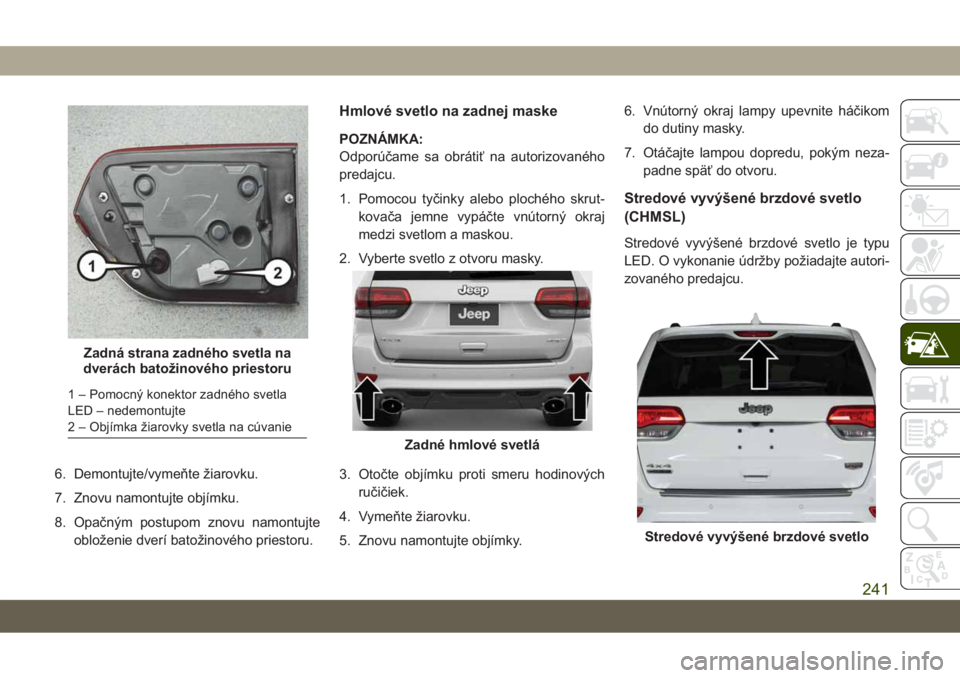

6. Demontujte/vymeňte žiarovku.
7. Znovu namontujte objímku.
8. Opačným postupom znovu namontujte
obloženie dverí batožinového priestoru.
Hmlové svetlo na zadnej maske
POZNÁMKA:
Odporúčame sa obrátiť na autorizovaného
predajcu.
1. Pomocou tyčinky alebo plochého skrut-
kovača jemne vypáčte vnútorný okraj
medzi svetlom a maskou.
2. Vyberte svetlo z otvoru masky.
3. Otočte objímku proti smeru hodinových
ručičiek.
4. Vymeňte žiarovku.
5. Znovu namontujte objímky.6. Vnútorný okraj lampy upevnite háčikom
do dutiny masky.
7. Otáčajte lampou dopredu, pokým neza-
padne späť do otvoru.
Stredové vyvýšené brzdové svetlo
(CHMSL)
Stredové vyvýšené brzdové svetlo je typu
LED. O vykonanie údržby požiadajte autori-
zovaného predajcu.
Zadná strana zadného svetla na
dverách batožinového priestoru
1 – Pomocný konektor zadného svetla
LED – nedemontujte
2 – Objímka žiarovky svetla na cúvanie
Zadné hmlové svetlá
Stredové vyvýšené brzdové svetlo
241

Zadné osvetlenie evidenčného čísla
vozidla
Zadné osvetlenie evidenčného čísla vozidla
používa žiarovky LED. Navštívte autorizova-
ného predajcu a požiadajte o servis.
POISTKY
VAROVANIE!
• Pri výmene prepálenej poistky použí-
vajte vždy príslušnú náhradnú poistku
s rovnakou hodnotou prúdu, aký má
pôvodná poistka. Nikdy nenahrádzajte
poistku inou poistkou s vyššou hodno-
tou elektrického prúdu. Prepálenú pois-
tku nikdy nenahrádzajte kovovými vo-
dičmi ani iným materiálom. Nevkladajte
VAROVANIE!
poistku do otvoru ističa ani naopak. Po-
užitie nesprávnych poistiek môže spô-
sobiť vážne zranenie osôb, požiar
alebo škody na majetku.
• Pred výmenou poistky sa presvedčte,
že je zapaľovanie vypnuté a aj všetky
ostatné služby sú vypnuté alebo odpo-
jené.
• Ak sa vymenená poistka znova prepáli,
obráťte sa na autorizovaného predajcu.
• V prípade, že sa prepáli všeobecná
ochranná poistka bezpečnostných sys-
témov (systém airbagov, brzdový sys-
tém), systémov jednotiek pohonu (sys-
tém motora, systém prevodovky) alebo
systému riadenia, obráťte sa na autori-
zovaného predajcu.
VÝSTRAHA!
V prípade potreby umyť priestor motora
dávajte pozor na to, aby ste vodou neza-
siahli skrinku s poistkami a motory stiera-
čov predného skla.
Všeobecné informácie
Poistky chránia elektrické systémy proti nad-
bytočnému prúdu.
Keď zariadenie nefunguje, je nutné skontro-
lovať, či tavný drôtik vnútri nožovej poistky
nie je prerušený alebo roztavený.
Nezabudnite tiež, že používaním elektric-
kých zásuviek dlhšiu dobu, keď je motor
vypnutý, môžete vybiť akumulátor vozidla.
V PRÍPADE NÚDZE
242

Poistky pod kapotou
Centrum rozvodu energie sa nachádza
v priestore motora v blízkosti akumulátora.
Toto centrum obsahuje patrónové poistky,
mikropoistky, relé a ističe. Opis jednotlivých
poistiek a komponentov môže byť vyrazený
na vnútornom kryte. V opačnom prípade je
na vnútornom kryte vyrazené číslo pozície
jednotlivých poistiek, ktoré zodpovedá na-
sledujúcej tabuľke.POZNÁMKA:
Servis poistiek pre bezpečnostné systémy
(označené *) musí vykonávať autorizovaný
predajca.
Otvor Patrónová poistka Mikropoistka Popis
F03 60 A žltá – Ventilátor chladiča – ak je súčasťou výbavy
(*)
F05 40 A zelená – Kompresor pre vzduchové odpruženie – ak je súčasťou
výbavy
(*)
F06 40 A zelená – Čerpadlo protiblokovacieho brzdového systému/
elektronickej regulácie stability
(*)
Centrum rozvodu energie
243

Otvor Patrónová poistka Mikropoistka Popis
F07 30 A ružová – Štartovací solenoid
(*)
F09 30 A ružová – Ohrievač naftového paliva (len naftový motor)/
podtlakový posilňovač bŕzd
(*)
F10 40 A zelená – Ovládač karosérie/vonkajšie osvetlenie č. 2
(*)
F11 30 A ružová – Elektrická brzda na ťahanie prívesu – ak je súčasťou
výbavy
(*)
F12 40 A zelená – Ovládač karosérie č. 3/elektricky ovládané zámky
(*)
F13 40 A zelená – Motor ventilátora vpredu
(*)
F14 40 A zelená – Ovládač karosérie č. 4/vonkajšie osvetlenie č. 1
(*)
F15 40 A zelená – Čerpadlo chladenia motora pomocou LTR (chladič
s nízkou teplotou) – ak je súčasťou výbavy
(*)
F17 30 A ružová – Ostrekovač svetlometov – ak je súčasťou výbavy
F19 20 A modrá – Solenoid hlavovej opierky – ak je súčasťou výbavy
F20 30 A ružová – Modul dverí spolujazdca
F22 20 A modrá – Riadiaci modul motora
(*)
F23 30 A ružová – Osvetlenie interiéru č. 1
V PRÍPADE NÚDZE
244

Otvor Patrónová poistka Mikropoistka Popis
F24 30 A ružová – Modul dverí vodiča
F25 30 A ružová – Predné stierače
F26 30 A ružová – Protiblokovací brzdový systém/modul regulácie stability,
ECU a ventily
(*)
F28 20 A modrá – Svetlá na cúvanie pri ťahaní prívesu – ak sú súčasťou
výbavy
(*)
F29 20 A modrá – Parkovacie svetlá na ťahanie prívesu – ak sú súčasťou
výbavy
(*)
F30 30 A ružová – Ťažné zariadenie (objímka)/ťažné zariadenie (samos-
tatná E-brzda)/Ťažné zariadenie (BUX) – ak je súčas-
ťou výbavy
(*)
F32 30 A ružová – Modul riadenia hnacej sústavy
(*)
F34 30 A ružová – Ovládanie samosvorného diferenciálu – ak je súčasťou
výbavy
(*)
F35 30 A ružová – Strešné okno – ak je súčasťou výbavy
F36 30 A ružová – Zadný rozmrazovač
F37 25 A priehľadná – Motor zadného ventilátora – ak je súčasťou výbavy
F38 30 A ružová – Menič napätia 230 V stried. – ak je súčasťou výbavy
(*)
245

Otvor Patrónová poistka Mikropoistka Popis
F39 30 A ružová – Elektricky ovládané dvere batožinového priestoru – ak
sú súčasťou výbavy
F40 – 10 A červená Svetlá na denné svietenie/nastavovanie úrovne
svetlometov
F42 – 20 A žltá Klaksón
F44 – 10 A červená Diagnostická zásuvka
(*)
F45 – 5 A žltohnedá Brána kybernetickej bezpečnosti
(*)
F49 – 10 A červená Integrované ovládacie centrum/ovládanie klimatizácie
F50 – 20 A žltá Riadiaci modul vzduchového odpruženia/samosvorného
diferenciálu – ak je súčasťou výbavy
(*)
F51 – 15 A modrá KIN/CENTRUM RF/zámok stĺpika riadenia –
ak je súčasťou výbavy
(*)
F53 – 20 A žltá Ťažné zariadenie – brzdové/smerové svetlá vľavo –
ak sú súčasťou výbavy
(*)
F56 – 15 A modrá Prídavná nádržka (len naftový motor)
F57 – 20 A žltá Snímač NOX – ak je súčasťou výbavy
(*)
F58 – 15 A modrá Svetlomety HID ľavé – ak sú súčasťou výbavy
(*)
F59 – 10 A červená Odvzdušňovacie čerpadlo (len naftový motor)
(*)
