2021 CITROEN JUMPER SPACETOURER Manual do condutor (in Portuguese)

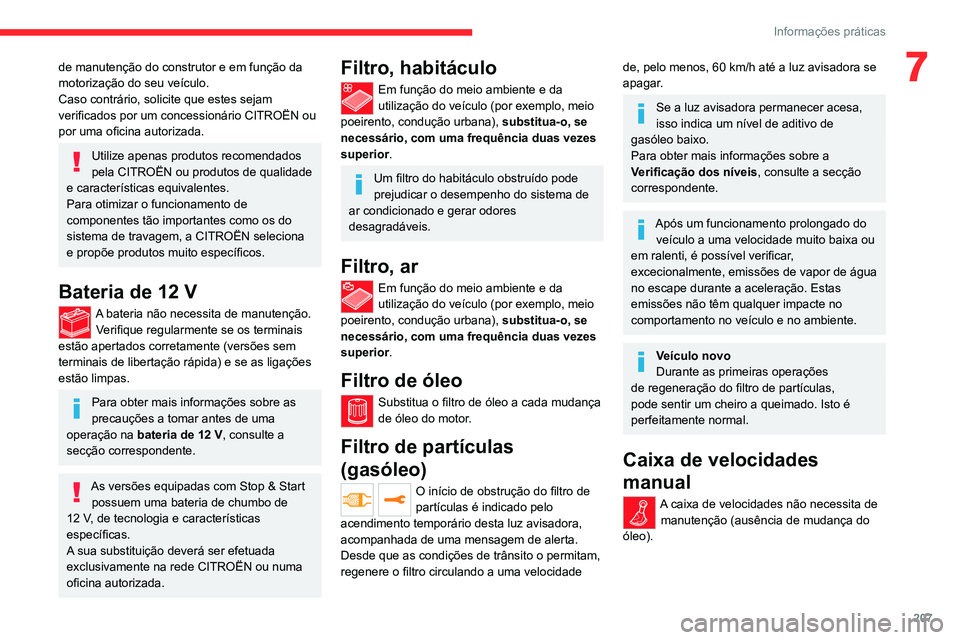

207
Informações práticas
7de manutenção do construtor e em função da
motorização do seu veículo.
Caso contrário, solicite que estes sejam
verificados por um concessionário CITROËN ou
por uma oficina autorizada.
Utilize apenas produtos recomendados
pela CITROËN ou produtos de qualidade
e características equivalentes.
Para otimizar o funcionamento de
componentes tão importantes como os do
sistema de travagem, a CITROËN seleciona
e propõe produtos muito específicos.
Bateria de 12 V
A bateria não necessita de manutenção. Verifique regularmente se os terminais
estão apertados corretamente (versões sem
terminais de libertação rápida) e se as ligações
estão limpas.
Para obter mais informações sobre as
precauções a tomar antes de uma
operação na bateria de 12 V, consulte a
secção correspondente.
As versões equipadas com Stop & Start possuem uma bateria de chumbo de
12

V, de tecnologia e características
específicas.
A sua substituição deverá ser efetuada
exclusivamente na rede CITROËN ou numa
oficina autorizada.
Filtro, habitáculo
Em função do meio ambiente e da
utilização do veículo (por exemplo, meio
poeirento, condução urbana), substitua-o, se
necessário, com uma frequência duas vezes
superior.
Um filtro do habitáculo obstruído pode
prejudicar o desempenho do sistema de
ar condicionado e gerar odores
desagradáveis.
Filtro, ar
Em função do meio ambiente e da
utilização do veículo (por exemplo, meio
poeirento, condução urbana), substitua-o, se
necessário, com uma frequência duas vezes
superior.
Filtro de óleo
Substitua o filtro de óleo a cada mudança
de óleo do motor.
Filtro de partículas
(gasóleo)
O início de obstrução do filtro de
partículas é indicado pelo
acendimento temporário desta luz avisadora,
acompanhada de uma mensagem de alerta.
Desde que as condições de trânsito o permitam,
regenere o filtro circulando a uma velocidade
de, pelo menos, 60 km/h até a luz avisadora se
apagar.
Se a luz avisadora permanecer acesa,
isso indica um nível de aditivo de
gasóleo baixo.
Para obter mais informações sobre a
Verificação dos níveis, consulte a secção
correspondente.
Após um funcionamento prolongado do veículo a uma velocidade muito baixa ou
em ralenti, é possível verificar,
excecionalmente, emissões de vapor de água
no escape durante a aceleração. Estas
emissões não têm qualquer impacte no
comportamento no veículo e no ambiente.
Veículo novo
Durante as primeiras operações
de regeneração do filtro de partículas,
pode sentir um cheiro a queimado. Isto é
perfeitamente normal.
Caixa de velocidades
manual
A caixa de velocidades não necessita de manutenção (ausência de mudança do
óleo).

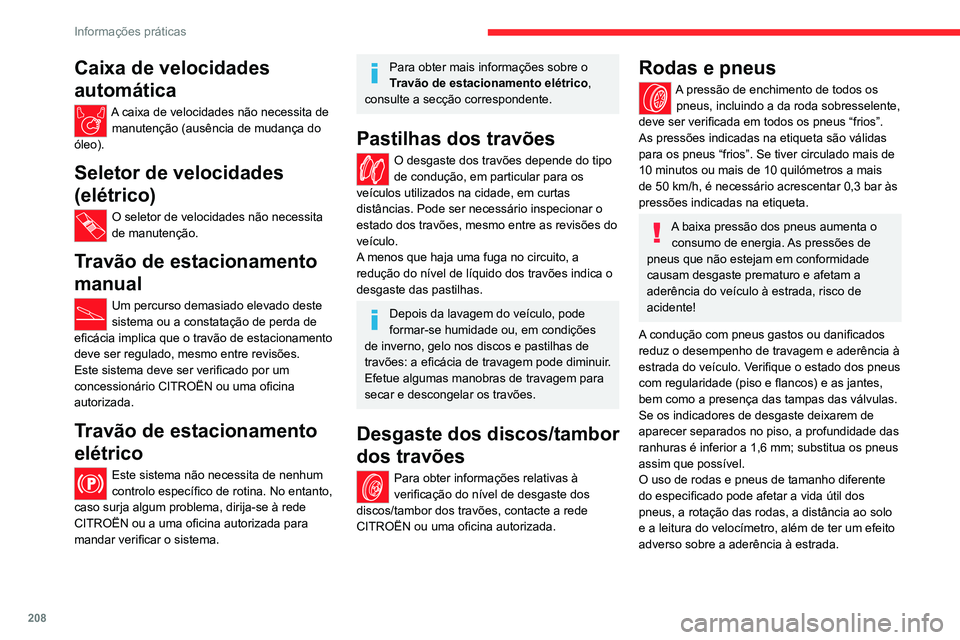

208
Informações práticas
A montagem de pneus diferentes nos eixos
dianteiro e traseiro pode interferir com o tempo
de reação do ESC.
Indique sempre o sentido de rotação nos pneus
que vão ser armazenados quando instalados
pneus de inverno ou inverno. Armazene-nos
num local fresco, seco e afastado da exposição
direta aos raios solares.
Os pneus de inverno ou para as 4
estações podem ser identificados por
este símbolo nos flancos.
Amortecedores
Não é fácil aos condutores detetarem
quando os amortecedores estão gastos.
No entanto, os amortecedores desempenham
um papel importante na aderência à estada e na
eficiência da travagem.
Para sua segurança e conforto durante a
condução, é importante que sejam verificados
com regularidade por um concessionário
CITROËN ou uma oficina autorizada.
Kits de temporização e
acessórios
Os kits de temporização e acessórios são
utilizados a partir do momento em que o
motor é ligado até desligar. É normal que se
desgastem com o tempo.
Um kit de temporização ou acessórios
defeituoso pode danificar o motor, tornando-o
inoperável. Respeite a frequência de
Caixa de velocidades
automática
A caixa de velocidades não necessita de manutenção (ausência de mudança do
óleo).
Seletor de velocidades
(elétrico)
O seletor de velocidades não necessita
de manutenção.
Travão de estacionamento
manual
Um percurso demasiado elevado deste
sistema ou a constatação de perda de
eficácia implica que o travão de estacionamento
deve ser regulado, mesmo entre revisões.
Este sistema deve ser verificado por um
concessionário CITROËN ou uma oficina
autorizada.
Travão de estacionamento
elétrico
Este sistema não necessita de nenhum
controlo específico de rotina. No entanto,
caso surja algum problema, dirija-se à rede
CITROËN ou a uma oficina autorizada para
mandar verificar o sistema.
Para obter mais informações sobre o
Travão de estacionamento elétrico,
consulte a secção correspondente.
Pastilhas dos travões
O desgaste dos travões depende do tipo
de condução, em particular para os
veículos utilizados na cidade, em curtas
distâncias. Pode ser necessário inspecionar o
estado dos travões, mesmo entre as revisões do
veículo.
A menos que haja uma fuga no circuito, a
redução do nível de líquido dos travões indica o
desgaste das pastilhas.
Depois da lavagem do veículo, pode
formar-se humidade ou, em condições
de inverno, gelo nos discos e pastilhas de
travões: a eficácia de travagem pode diminuir.
Efetue algumas manobras de travagem para
secar e descongelar os travões.
Desgaste dos discos/tambor
dos travões
Para obter informações relativas à
verificação do nível de desgaste dos
discos/tambor dos travões, contacte a rede
CITROËN ou uma oficina autorizada.
Rodas e pneus
A pressão de enchimento de todos os pneus, incluindo a da roda sobresselente,
deve ser verificada em todos os pneus “frios”.
As pressões indicadas na etiqueta são válidas
para os pneus “frios”. Se tiver circulado mais de
10 minutos ou mais de 10 quilómetros a mais
de 50 km/h, é necessário acrescentar 0,3 bar às
pressões indicadas na etiqueta.
A baixa pressão dos pneus aumenta o consumo de energia. As pressões de
pneus que não estejam em conformidade
causam desgaste prematuro e afetam a
aderência do veículo à estrada, risco de
acidente!
A condução com pneus gastos ou danificados
reduz o desempenho de travagem e aderência à
estrada do veículo. Verifique o estado dos pneus
com regularidade (piso e flancos) e as jantes,
bem como a presença das tampas das válvulas.
Se os indicadores de desgaste deixarem de
aparecer separados no piso, a profundidade das
ranhuras é inferior a 1,6 mm; substitua os pneus
assim que possível.
O uso de rodas e pneus de tamanho diferente
do especificado pode afetar a vida útil dos
pneus, a rotação das rodas, a distância ao solo
e a leitura do velocímetro, além de ter um efeito
adverso sobre a aderência à estrada.

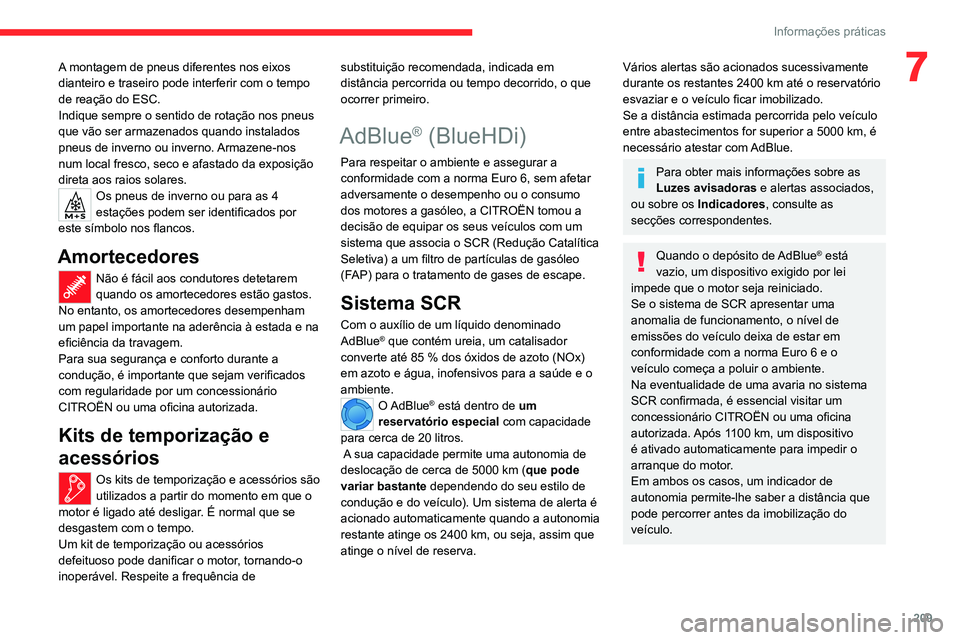

209
Informações práticas
7A montagem de pneus diferentes nos eixos
dianteiro e traseiro pode interferir com o tempo
de reação do ESC.
Indique sempre o sentido de rotação nos pneus
que vão ser armazenados quando instalados
pneus de inverno ou inverno. Armazene-nos
num local fresco, seco e afastado da exposição
direta aos raios solares.
Os pneus de inverno ou para as 4
estações podem ser identificados por
este símbolo nos flancos.
Amortecedores
Não é fácil aos condutores detetarem
quando os amortecedores estão gastos.
No entanto, os amortecedores desempenham
um papel importante na aderência à estada e na
eficiência da travagem.
Para sua segurança e conforto durante a
condução, é importante que sejam verificados
com regularidade por um concessionário
CITROËN ou uma oficina autorizada.
Kits de temporização e
acessórios
Os kits de temporização e acessórios são
utilizados a partir do momento em que o
motor é ligado até desligar. É normal que se
desgastem com o tempo.
Um kit de temporização ou acessórios
defeituoso pode danificar o motor, tornando-o
inoperável. Respeite a frequência de substituição recomendada, indicada em
distância percorrida ou tempo decorrido, o que
ocorrer primeiro.
AdBlue® (BlueHDi)
Para respeitar o ambiente e assegurar a
conformidade com a norma Euro 6, sem afetar
adversamente o desempenho ou o consumo
dos motores a gasóleo, a CITROËN tomou a
decisão de equipar os seus veículos com um
sistema que associa o SCR (Redução Catalítica
Seletiva) a um filtro de partículas de gasóleo
(FAP) para o tratamento de gases de escape.
Sistema SCR
Com o auxílio de um líquido denominado
AdBlue® que contém ureia, um catalisador
converte até 85 % dos óxidos de azoto (NOx)
em azoto e água, inofensivos para a saúde e o
ambiente.
O AdBlue® está dentro de um
reservatório especial com capacidade
para cerca de 20 litros.
A sua capacidade permite uma autonomia de
deslocação de cerca de 5000 km ( que pode
variar bastante dependendo do seu estilo de
condução e do veículo). Um sistema de alerta é
acionado automaticamente quando a autonomia
restante atinge os 2400 km, ou seja, assim que
atinge o nível de reserva.
Vários alertas são acionados sucessivamente
durante os restantes 2400 km até o reservatório
esvaziar e o veículo ficar imobilizado.
Se a distância estimada percorrida pelo veículo
entre abastecimentos for superior a 5000 km, é
necessário atestar com AdBlue.
Para obter mais informações sobre as
Luzes avisadoras e alertas associados,
ou sobre os Indicadores, consulte as
secções correspondentes.
Quando o depósito de AdBlue® está
vazio, um dispositivo exigido por lei
impede que o motor seja reiniciado.
Se o sistema de SCR apresentar uma
anomalia de funcionamento, o nível de
emissões do veículo deixa de estar em
conformidade com a norma Euro 6 e o
veículo começa a poluir o ambiente.
Na eventualidade de uma avaria no sistema
SCR confirmada, é essencial visitar um
concessionário CITROËN ou uma oficina
autorizada. Após 1100 km, um dispositivo
é ativado automaticamente para impedir o
arranque do motor.
Em ambos os casos, um indicador de
autonomia permite-lhe saber a distância que
pode percorrer antes da imobilização do
veículo.

210
Informações práticas
abrir a porta do condutor, destrancar o
veículo, inserir a chave na ignição ou
colocar a chave do sistema “Acesso e
arranque mãos-livres” no habitáculo.
Ligue a ignição e, após 10 segundos, ligue
o motor.
► Desligue a ignição e retire a chave do
contactor da ignição para desligar o motor.
ou
► Com Acesso e arranque mãos-livres,
pressione o botão “ START/STOP” para desligar
o motor.
Acesso ao depósito de AdBlue®


► Para aceder ao depósito de AdBlue®, abra a
porta dianteira esquerda.
► Pela parte inferior, remova a
tampa preta.
► Desaperte o tampão azul um 6
.º de volta para
a esquerda.
► Liberte o tampão para cima.
► Com uma embalagem de AdBlue
®: depois de
verificar a data de validade, leia com atenção as
Congelamento do AdBlue®
AdBlueO ® congela a temperaturas
abaixo de -11

°C, aproximadamente.
O sistema SCR possui um dispositivo de
reaquecimento do depósito de AdBlue
® que
lhe permite colocar o veículo em movimento
em condições climáticas de muito frio.
Fornecimento de AdBlue®
Recomenda-se abastecer com AdBlue® aquando
do primeiro alerta a indicar que o nível da
reserva foi atingido.
Para o funcionamento correto do sistema
SCR:
–

Utilize apenas o líquido
AdBlue
® em
conformidade com a norma ISO 22241.
–

Nunca transvase o

AdBlue
® para outro
recipiente: o aditivo vai perder as qualidades
de pureza.
–

Nunca dilua o

AdBlue
® com água.
Pode adquirir o AdBlue
® num concessionário
CITROËN ou numa oficina autorizada, bem
como em estações de serviço equipadas com
bombas de AdBlue
®, concebidas especialmente
para veículos de passageiros.
Nunca faça o abastecimento de AdBlue®
através de um distribuidor para veículos
pesados.
Recomendações de
armazenamento
O AdBlue® congela a cerca de -11 °C e
degrada-se a partir dos +25°C. É recomendado
que guarde as embalagens num local fresco ao
abrigo da exposição direta à luz solar.
Nestas condições o líquido poderá ser
conservado durante pelo menos um ano.
Se o líquido congelar, pode voltar a utilizá-lo
uma vez completamente descongelado à
temperatura ambiente.
Não guarde as embalagens de AdBlue®
no veículo.
Precauções de utilização
O AdBlue® é uma solução à base de ureia.
Este líquido é não inflamável, incolor e inodoro
(quando mantido num local fresco).
Em caso de contacto com a pele, lave a zona
afetada com água corrente e sabão. Em caso
de contacto com os olhos, lave imediatamente
com água abundante ou com uma solução de
lavagem ocular durante, no mínimo, 15 minutos.
Em caso de persistência de sensação de ardor
ou irritação, consulte um médico.
Em caso de ingestão, lave imediatamente a
boca com água limpa e beba bastante água.
Em determinadas circunstâncias (por exemplo,
temperatura elevada), o risco de libertação de
amoníaco não pode ser excluído: não inalar o
vapor. Os vapores com amoníaco têm uma ação
irritante nas mucosas (olhos, nariz e garganta).
Mantenha o AdBlue® fora do alcance das
crianças, no recipiente original.
Procedimento
Antes de proceder ao abastecimento,
certifique-se de que o veículo está estacionado
numa superfície plana e nivelada.
Com temperaturas baixas, certifique-se de que
a temperatura do veículo é superior a -11 °C.
Caso contrário, o AdBlue
® poderá congelar e
não entrar no depósito. Estacione o veículo
num local com uma temperatura moderada
durante algumas horas para poder efetuar o
abastecimento.
Nunca coloque o AdBlue® no depósito de
gasóleo.
No caso de projeções do AdBlue® ou se
houver derrames na carroçaria, lave de
imediato com água fria ou limpe com um
pano húmido.
Caso o líquido tenha cristalizado, elimine-o
com o auxílio de uma esponja e de água
quente.
Importante: se for necessário
abastecer após uma anomalia devido
a falta de AdBlue, é essencial aguardar 5
minutos antes de ligar a ignição, não pode

2 11
Informações práticas
7abrir a porta do condutor, destrancar o
veículo, inserir a chave na ignição ou
colocar a chave do sistema “Acesso e
arranque mãos-livres” no habitáculo.
Ligue a ignição e, após 10 segundos, ligue
o motor.
►

Desligue a ignição e retire a chave do
contactor da ignição para desligar o motor

.
ou
►

Com
Acesso e arranque mãos-livres,
pressione o botão “ START/STOP” para desligar
o motor.
Acesso ao depósito de AdBlue®


► Para aceder ao depósito de AdBlue®, abra a
porta dianteira esquerda.
► Pela parte inferior , remova a
tampa preta.
►

Desaperte o tampão azul um 6.º de volta para
a esquerda.
►

Liberte o tampão para cima.
►


Com uma embalagem de

AdBlue
®: depois de
verificar a data de validade, leia com atenção as
instruções no rótulo antes de deitar o líquido da
embalagem no depósito AdBlue do veículo.
►

Com uma bomba

AdBlue®: introduza o
bocal e encha o depósito até o bocal parar
automaticamente.
►

Após abastecer

, efetue a mesma sequência
de operações pela ordem inversa.


► Volte a colocar a tampa
preta, começando por cima.
Para não encher demasiado o depósito
de AdBlue®:
–
Adicione 10 a 13 litros com embalagens de
AdBlue®.
–
Pare após a primeira paragem automática
do bocal se estiver a reabastecer numa
estação de serviço.
O sistema regista apenas reposições de
AdBlue
® de 5 litros ou mais.
Se o depósito de AdBlue® estiver vazio,
confirmado pela mensagem
“Atestar AdBlue: não é possível arrancar”, é
essencial adicionar pelo menos 5 litros.
Roda livre
Em determinadas situações, deve permitir que
o veículo rode livremente (quando estiver a
ser rebocado, numa pista rolante, num posto
de lavagem automática ou transportado por
comboio ou via marítima, etc.).
O procedimento varia de acordo com o
tipo de caixa de velocidades e travão de
estacionamento.
Com caixa de velocidades
manual ou automática e
travão de estacionamento
elétrico
/
Para libertá-los
► Com o veículo parado e o motor em
funcionamento, carregue no pedal do travão.
►

Com uma caixa de velocidades manual,
coloque a alavanca de velocidades em
ponto-morto.
►


Com uma caixa de velocidades automática,
coloque o seletor de velocidades no modo N

.
►

Desengrene o travão de estacionamento.

212
Informações práticas
travão. Se o fizer, o motor é ligado, o que
significa que tem de reiniciar o procedimento.
Conselhos de
manutenção
Recomendações gerais
Devem ser seguidas as recomendações que se
seguem para evitar danificar o veículo.
Exterior
Nunca utilize um jato de alta pressão no
compartimento do motor, risco de danos
nos componentes elétricos!
Não lave o veículo num local exposto a
luz solar intensa ou em condições de frio
extremo.
Quando lavar o veículo num posto de
lavagem automática com escovas,
tranque as portas e, dependendo da versão,
retire a chave eletrónica e desative a função
“mãos-livres” (Acesso mãos-livres).
Quando utilizar a máquina de lavar a
pressão, segure na lança a pelo menos 30
cm do veículo (em especial quando limpar
áreas com tinta lascada, sensores ou
vedantes).
Limpe de imediato quaisquer manchas que
contenham produtos químicos que possam
► Liberte o pedal do travão e depois volte a
desligar a ignição.
Com uma caixa de
velocidades manual e um
travão de estacionamento
elétrico
/
Para libertá-los
► Com o motor em funcionamento e
pressionando o pedal do travão, coloque o
seletor de velocidades em ponto morto.
►

Enquanto pressiona o pedal do travão,
desligue a ignição.
►


Liberte o pedal do travão e depois volte a
ligar a ignição.
►


Mantendo pressionado o pedal do travão,
pressione o manípulo de comando para libertar
o travão de estacionamento.
►


Liberte o pedal do travão e depois volte a
desligar a ignição.
Reverter para funcionamento normal
► Enquanto pressiona o pedal do travão,
reinicie o motor .
Com uma caixa de
velocidades automática e o
travão de estacionamento
elétrico
/
Para libertá-los
► Com o motor em funcionamento e mantendo
o pedal do travão pressionado, engrene o
seletor de velocidades em N
.
►

Enquanto pressiona o pedal do travão,
desligue a ignição.
►


Liberte o pedal do travão e depois volte a
ligar a ignição.
►


Mantendo pressionado o pedal do travão,
pressione o manípulo de comando para libertar
o travão de estacionamento.
►


Liberte o pedal do travão e depois volte a
desligar a ignição.
Reverter para funcionamento normal
► Enquanto pressiona o pedal do travão,
reinicie o motor .
Com seletor de velocidades
(elétrico) e travão de
estacionamento elétrico
/
Processo de libertação
► Com o veículo parado e o motor em
funcionamento, carregue no pedal do travão e
selecione o modo

N
.
Após 5 segundos:
►

Mantenha o pedal do travão carregado e,
em seguida, proceda de acordo com a seguinte
ordem: desligue a ignição e mova o seletor de
pressão para a frente ou para trás.
►


Liberte o pedal do travão e depois volte a
ligar a ignição.
►


Coloque o pé no travão e pressione o
comando do travão de estacionamento elétrico
para libertá-lo.
►


Liberte o pedal do travão e depois volte a
desligar a ignição.
É apresentada uma mensagem no
quadro de bordo durante 15 minutos a
confirmar o destrancamento das rodas.
No modo Lavagem, pode ser apresentada
uma mensagem no quadro de bordo a
indicar que o sistema de áudio não pode ser
atualizado.
Reverter para funcionamento normal
► Enquanto pressiona o pedal do travão,
reinicie o motor .
Acesso e arranque mãos-livres
Quando voltar a ligar e a desligar a
ignição, não deve pressionar o pedal do

213
Informações práticas
7travão. Se o fizer, o motor é ligado, o que
significa que tem de reiniciar o procedimento.
Conselhos de
manutenção
Recomendações gerais
Devem ser seguidas as recomendações que se
seguem para evitar danificar o veículo.
Exterior
Nunca utilize um jato de alta pressão no
compartimento do motor, risco de danos
nos componentes elétricos!
Não lave o veículo num local exposto a
luz solar intensa ou em condições de frio
extremo.
Quando lavar o veículo num posto de
lavagem automática com escovas,
tranque as portas e, dependendo da versão,
retire a chave eletrónica e desative a função
“mãos-livres” (Acesso mãos-livres).
Quando utilizar a máquina de lavar a
pressão, segure na lança a pelo menos 30
cm do veículo (em especial quando limpar
áreas com tinta lascada, sensores ou
vedantes).
Limpe de imediato quaisquer manchas que
contenham produtos químicos que possam
danificar a tinta do veículo (incluindo resina
de árvores, excrementos de pássaros,
secreções de insetos, pólen e alcatrão).
Se o clima o justificar, limpe o veículo com
frequência para remover depósitos minerais
salinos (em áreas costeiras), fuligem (em
áreas industriais) e lama (em locais frios ou
com humidade). Estas substâncias podem
ser muito corrosivas.
Entre em contacto com um concessionário
CITROËN ou uma oficina autorizada para
saber como remover manchas persistentes
que requerem produtos especiais (como
alcatrão ou produtos para insetos).
De preferência, dirija-se a um concessionário
CITROËN ou a uma oficina autorizada para
proceder aos retoques.
Interior
Quando lavar o veículo, nunca utilize
uma mangueira de água ou um jato de
alta pressão para limpar o interior.
Os líquidos transportados em copos ou
outros recipientes abertos podem derramar,
o que pode causar danos no posto de
condução situado na consola central.
Permaneça vigilante!
Carroçaria
Tinta de alto brilho
Não utilize produtos abrasivos,
solventes, gasolina ou óleo para limpar a
carroçaria.
Nunca use uma esponja abrasiva para limpar
manchas persistentes, pode riscar a pintura!
Não aplique polimento se estiver exposto a
luz solar intensa ou nas peças de plástico ou
borracha.
Utilize um pano macio e água com sabão
ou um produto com um pH neutro.
Limpe cuidadosamente a carroçaria com um
pano de microfibras limpo.
Aplique polimento quando o veículo estiver
limpo e seco.
Respeite as instruções de utilização
indicadas no produto.
Tinta texturada
Este tipo de tinta reage sob o efeito da luz, bem
como às variações de aspeto e acabamento
que realçam as linhas e contornos do veículo.
O verniz está enriquecido com partículas que
permanecem visíveis e criar um efeito único
de cetim com relevo. A textura ligeiramente
granulosa confere-lhe um toque surpreendente.

214

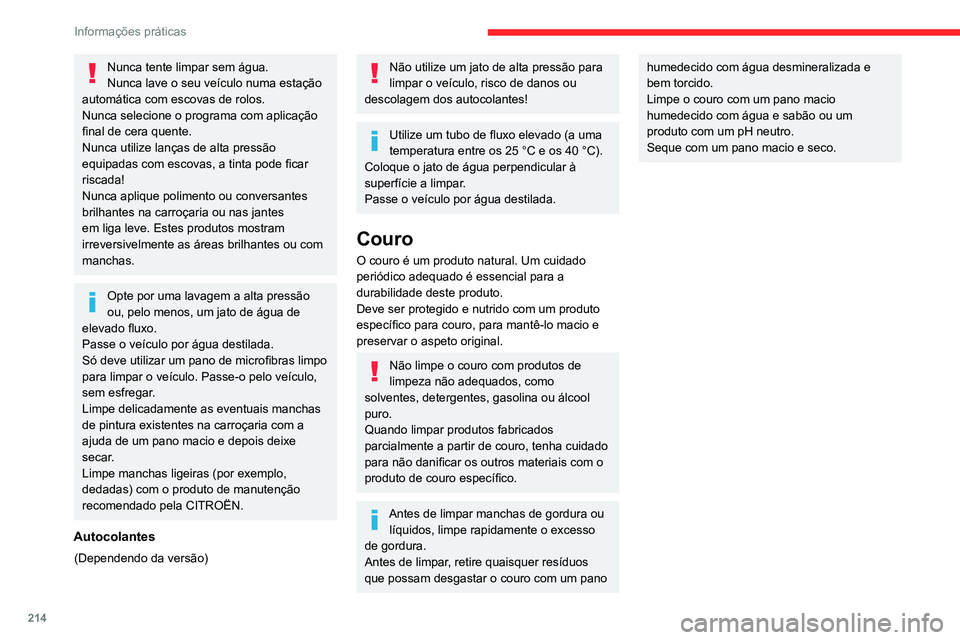

Informações práticas
Nunca tente limpar sem água.
Nunca lave o seu veículo numa estação
automática com escovas de rolos.
Nunca selecione o programa com aplicação
final de cera quente.
Nunca utilize lanças de alta pressão
equipadas com escovas, a tinta pode ficar
riscada!
Nunca aplique polimento ou conversantes
brilhantes na carroçaria ou nas jantes
em liga leve. Estes produtos mostram
irreversivelmente as áreas brilhantes ou com
manchas.
Opte por uma lavagem a alta pressão
ou, pelo menos, um jato de água de
elevado fluxo.
Passe o veículo por água destilada.
Só deve utilizar um pano de microfibras limpo
para limpar o veículo. Passe-o pelo veículo,
sem esfregar.
Limpe delicadamente as eventuais manchas
de pintura existentes na carroçaria com a
ajuda de um pano macio e depois deixe
secar.
Limpe manchas ligeiras (por exemplo,
dedadas) com o produto de manutenção
recomendado pela CITROËN.
Autocolantes
(Dependendo da versão)
Não utilize um jato de alta pressão para
limpar o veículo, risco de danos ou
descolagem dos autocolantes!
Utilize um tubo de fluxo elevado (a uma
temperatura entre os 25 °C e os 40 °C).
Coloque o jato de água perpendicular à
superfície a limpar.
Passe o veículo por água destilada.
Couro
O couro é um produto natural. Um cuidado
periódico adequado é essencial para a
durabilidade deste produto.
Deve ser protegido e nutrido com um produto
específico para couro, para mantê-lo macio e
preservar o aspeto original.
Não limpe o couro com produtos de
limpeza não adequados, como
solventes, detergentes, gasolina ou álcool
puro.
Quando limpar produtos fabricados
parcialmente a partir de couro, tenha cuidado
para não danificar os outros materiais com o
produto de couro específico.
Antes de limpar manchas de gordura ou líquidos, limpe rapidamente o excesso
de gordura.
Antes de limpar, retire quaisquer resíduos
que possam desgastar o couro com um pano
humedecido com água desmineralizada e
bem torcido.
Limpe o couro com um pano macio
humedecido com água e sabão ou um
produto com um pH neutro.
Seque com um pano macio e seco.
