2021 CITROEN JUMPER SPACETOURER Manual do condutor (in Portuguese)

175
Condução

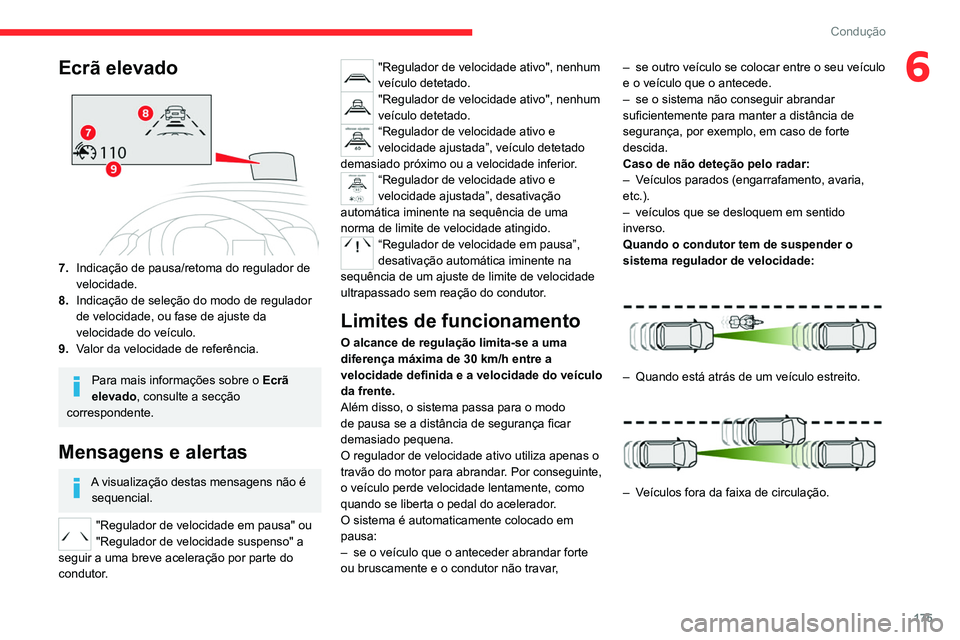

6Ecrã elevado
7.Indicação de pausa/retoma do regulador de
velocidade.
8. Indicação de seleção do modo de regulador
de velocidade, ou fase de ajuste da
velocidade do veículo.
9. Valor da velocidade de referência.
Para mais informações sobre o Ecrã
elevado, consulte a secção
correspondente.
Mensagens e alertas
A visualização destas mensagens não é sequencial.
"Regulador de velocidade em pausa" ou
"Regulador de velocidade suspenso" a
seguir a uma breve aceleração por parte do
condutor.
"Regulador de velocidade ativo", nenhum
veículo detetado.
"Regulador de velocidade ativo", nenhum
veículo detetado.
“Regulador de velocidade ativo e
velocidade ajustada”, veículo detetado
demasiado próximo ou a velocidade inferior.
“Regulador de velocidade ativo e
velocidade ajustada”, desativação
automática iminente na sequência de uma
norma de limite de velocidade atingido.
“Regulador de velocidade em pausa”,
desativação automática iminente na
sequência de um ajuste de limite de velocidade
ultrapassado sem reação do condutor.
Limites de funcionamento
O alcance de regulação limita-se a uma
diferença máxima de 30 km/h entre a
velocidade definida e a velocidade do veículo
da frente.
Além disso, o sistema passa para o modo
de pausa se a distância de segurança ficar
demasiado pequena.
O regulador de velocidade ativo utiliza apenas o
travão do motor para abrandar. Por conseguinte,
o veículo perde velocidade lentamente, como
quando se liberta o pedal do acelerador.
O sistema é automaticamente colocado em
pausa:
–

se o veículo que o anteceder abrandar forte
ou bruscamente e o condutor não travar

,–

se outro veículo se colocar entre o seu veículo
e o veículo que o antecede.
–

se o sistema não conseguir abrandar
suficientemente para manter a distância de
segurança, por exemplo, em caso de forte
descida.
Caso de não deteção pelo radar:
–

V
eículos parados (engarrafamento, avaria,
etc.).
–
veículos que se desloquem em sentido
inverso.
Quando o condutor tem de suspender o
sistema regulador de velocidade:


– Quando está atrás de um veículo estreito.

– Veículos fora da faixa de circulação.

176
Condução

– Os veículos que entrem em curva.
– Os veículos que mudem de faixa tardiamente.
Reative o controlo de velocidade quando as
condições o permitirem.
Casos em que o condutor deve retomar o
controlo imediatamente:
–

Se um veículo se interpuser entre o seu
veículo e o veículo da frente.
–


Desaceleração
excessiva do veículo da frente.
O regulador de velocidade dinâmico
opera durante o dia e à noite, com
nevoeiro ou chuva moderada.
A função não utiliza o sistema de travagem do veículo, mas apenas a
travagem com o motor.
O intervalo de regulação é limitado: deixará
de se verificar o ajuste da velocidade se a
diferença entre a velocidade de referência
e a do veículo que o antecede se tornar
demasiado significativa.
No caso de uma diferença demasiado
significativa entre a velocidade de
referência do seu veículo e a do veículo que
o antecede, a velocidade não poderá ser
ajustada: o regulador de velocidade
desativar-se-á automaticamente.
Anomalia de funcionamento
No caso de anomalia com o regulador de
velocidade adaptativo, vai ser emitido um sinal
sonoro e vai receber a mensagem “Defeito das
funções de ajuda à condução”.
Solicite a verificação por um concessionário
CITROËN ou por um Reparador Autorizado.
Active Safety Brake com Alerta de risco de colisão
e Ajuda à travagem de
emergência inteligente
Consulte as Recomendações gerais no
que respeita ao uso de auxiliares de
condução e manobra.


Este sistema:
– alerta o condutor de que o seu veículo pode
entrar em colisão com o veículo à frente.
–

reduz a velocidade do veículo para evitar
colisões ou limitar a gravidade do acidente.
Este sistema possui três funções:
– Alerta de risco de colisão.
– Ajuda à travagem de emergência inteligente
(iEBA).
–

Active Safety Brake (travagem automática de
emergência).


O veículo possui uma câmara situada na parte
superior do para-brisas e, de acordo com a
versão, um radar situado no para-choques
dianteiro.
Este sistema não substitui a vigilância do
condutor.
Este sistema foi concebido para ajudar o
condutor e melhorar a segurança rodoviária.
É da responsabilidade do condutor controlar
de maneira contínua as condições de
circulação de acordo com os regulamentos
de condução aplicáveis.
Assim que o sistema detetar um potencial obstáculo, prepara o circuito de
travagem, caso seja necessária uma
travagem automática. Isso pode causar
algum ruído e a sensação de desaceleração.
Condições e limites de
funcionamento
Veículo a avançar.
Sistema ESC operacional.
Os cintos de segurança dos passageiros estão
todos apertados.
Velocidade estabilizada em estradas com
poucas curvas.
Nos casos seguintes, recomenda-se desativar
o sistema através do menu de configuração do
veículo:
– Rebocar um reboque.
– Transporte de objetos longos em barras do
tejadilho ou numa grade porta-bagagens.
– Veículo com correntes para a neve.
– Antes da passagem numa estação de
lavagem automática, com o motor em
funcionamento.
– Antes de pôr o veículo num pista rolante numa
oficina.
– Veículo parado e o motor a trabalhar.
– Para-choques dianteiro danificado.
– Após um impacto no para-brisas perto da
câmara de deteção.
Pode ser perigoso conduzir se as luzes
de travagem não estiverem em
condições de funcionamento perfeitas.

177
Condução

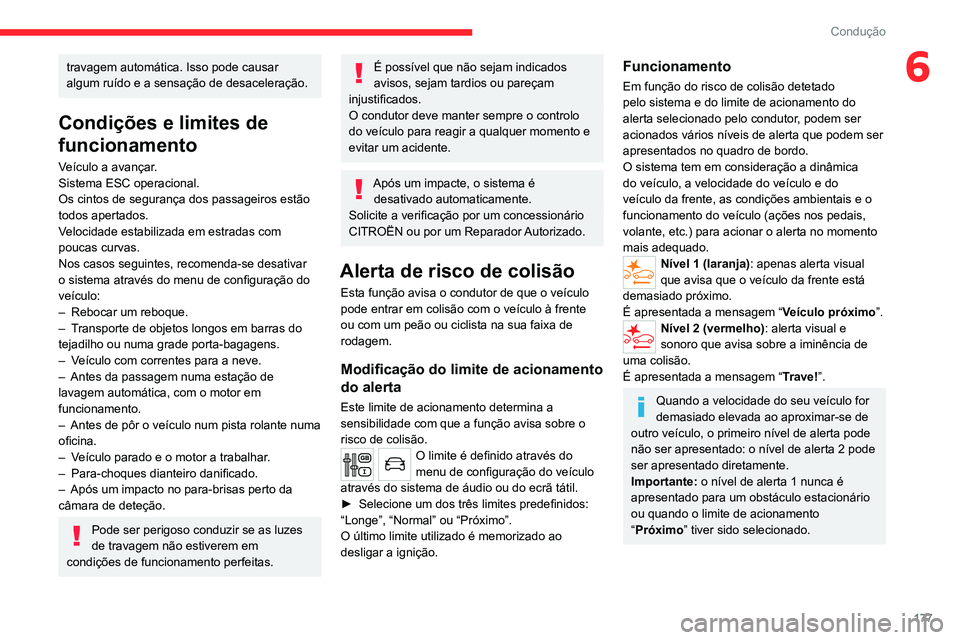

6travagem automática. Isso pode causar
algum ruído e a sensação de desaceleração.
Condições e limites de
funcionamento
Veículo a avançar.
Sistema ESC operacional.
Os cintos de segurança dos passageiros estão
todos apertados.
Velocidade estabilizada em estradas com
poucas curvas.
Nos casos seguintes, recomenda-se desativar
o sistema através do menu de configuração do
veículo:
–
Rebocar um reboque.
–


T
ransporte de objetos longos em barras do
tejadilho ou numa grade porta-bagagens.
–

V
eículo com correntes para a neve.
–

Antes da passagem numa estação de
lavagem automática, com o motor em
funcionamento.
–


Antes de pôr o veículo num pista rolante numa
oficina.
–


V
eículo parado e o motor a trabalhar.
–

Para-choques dianteiro danificado.
–


Após um impacto no para-brisas perto da
câmara de deteção.
Pode ser perigoso conduzir se as luzes
de travagem não estiverem em
condições de funcionamento perfeitas.
É possível que não sejam indicados
avisos, sejam tardios ou pareçam
injustificados.
O condutor deve manter sempre o controlo
do veículo para reagir a qualquer momento e
evitar um acidente.
Após um impacte, o sistema é desativado automaticamente.
Solicite a verificação por um concessionário
CITROËN ou por um Reparador Autorizado.
Alerta de risco de colisão
Esta função avisa o condutor de que o veículo
pode entrar em colisão com o veículo à frente
ou com um peão ou ciclista na sua faixa de
rodagem.
Modificação do limite de acionamento
do alerta
Este limite de acionamento determina a
sensibilidade com que a função avisa sobre o
risco de colisão.
O limite é definido através do
menu de configuração do veículo
através do sistema de áudio ou do ecrã tátil.
►

Selecione um dos três limites predefinidos:
“Longe”, “Normal” ou “Próximo”.
O último limite utilizado é memorizado ao
desligar a ignição.
Funcionamento
Em função do risco de colisão detetado
pelo sistema e do limite de acionamento do
alerta selecionado pelo condutor, podem ser
acionados vários níveis de alerta que podem ser
apresentados no quadro de bordo.
O sistema tem em consideração a dinâmica
do veículo, a velocidade do veículo e do
veículo da frente, as condições ambientais e o
funcionamento do veículo (ações nos pedais,
volante, etc.) para acionar o alerta no momento
mais adequado.
Nível 1 (laranja): apenas alerta visual
que avisa que o veículo da frente está
demasiado próximo.
É apresentada a mensagem “ Veículo próximo”.
Nível 2 (vermelho): alerta visual e
sonoro que avisa sobre a iminência de
uma colisão.
É apresentada a mensagem “ Trave!”.
Quando a velocidade do seu veículo for
demasiado elevada ao aproximar-se de
outro veículo, o primeiro nível de alerta pode
não ser apresentado: o nível de alerta 2 pode
ser apresentado diretamente.
Importante: o nível de alerta 1 nunca é
apresentado para um obstáculo estacionário
ou quando o limite de acionamento
“Próximo” tiver sido selecionado.

178
Condução
Ajuda à travagem de emergência inteligente
(iEBA)
No caso do condutor travar, mas não o suficiente
para evitar uma colisão, este sistema fornece
travagem adicional, nos limites das leis da física.
Esta assistência apenas ocorre se efetuar uma
pressão no pedal do travão.
Active Safety Brake

Esta função, também designada por travagem
automática de emergência, intervém após
alertas se o condutor não reagir de forma
suficientemente rápida e não acionar os travões
do veículo.
Tem como objetivo reduzir a velocidade de
impacto ou evitar a colisão do veículo em caso
de ausência de intervenção do condutor.
Funcionamento
O sistema funciona nas seguintes condições:
–
A velocidade do veículo não pode ultrapassar
os 60 km/h quando é detetado um peão.
–

A
velocidade do veículo não pode ultrapassar
os 80km/h quando é detetado um veículo parado
ou um ciclista.
–

A
velocidade do veículo deve ser entre 10
km/h e 85 km/h (versões só com câmara) ou 140
km/h (versões com câmara e radar) quando é
detetado um veículo em movimento.
Esta luz avisadora pisca (durante cerca
de 10 segundos) assim que a função
aciona os travões do veículo.
Com uma caixa de velocidades automática, em
caso de travagem automática de emergência
para que o veículo pare por completo, carregue
no pedal do travão a fundo para impedir que o
veículo volte a arrancar.
Com uma caixa de velocidades manual, em
caso de travagem automática de emergência
até o veículo parar por completo, o motor pode
ir abaixo.
O condutor pode manter em qualquer
altura o controlo do veículo rodando o
volante com firmeza e/ou carregando no
pedal do acelerador.
O pedal do travão pode vibrar
ligeiramente quando a função estiver em
curso.
Em caso de paragem completa do veículo, a
travagem automática é mantida durante 1 a
2 segundos.
Desativação/Ativaçã
Por predefinição, o sistema é ativado
automaticamente a cada arranque do motor.
É regulado através do menu de
configuração do veículo.
A desativação do sistema é assinalada pelo acendimento desta luz avisadora e
pela apresentação de uma mensagem.
Anomalia de funcionamento
Em caso de anomalia, esta luz avisadora
acende-se no quadro de bordo,
acompanhada da apresentação de uma
mensagem e de um sinal sonoro.
Solicite a verificação por um concessionário
CITROËN ou por um Reparador Autorizado.
Se estas luzes avisadoras se acenderem
depois de desligar e ligar novamente o
motor, contacte um concessionário CITROËN ou
uma oficina autorizada para verificar o sistema.
Estas luzes avisadoras
acendem-se no quadro de bordo
para indicar que o cinto de segurança do
condutor e/ou do passageiro dianteiro não está
apertado (consoante a versão).
Alerta de transposição involuntária de linha
Consulte as Recomendações gerais no
que respeita ao uso de auxiliares de
condução e manobra.


Sistema que reconhece as linhas contínuas ou
descontínuas, situadas nas vias de circulação,
através de uma câmara e aciona um alerta de
caso de desvio do veículo.
Se a luz indicadora de mudança de direção
não for utilizada a velocidades superiores a 80
km/h e se verificar um risco de transposição
involuntária das linhas no solo, o sistema aciona
o alerta.
A utilização deste sistema é especialmente
indicada para autoestradas e vias rápidas.
Deteção - Alerta
É alertado através do acendimento
intermitente desta luz de aviso no painel
de instrumentos, acompanhada por um sinal
sonoro.
Não é transmitido nenhum aviso
enquanto o indicador intermitente está

179
Condução

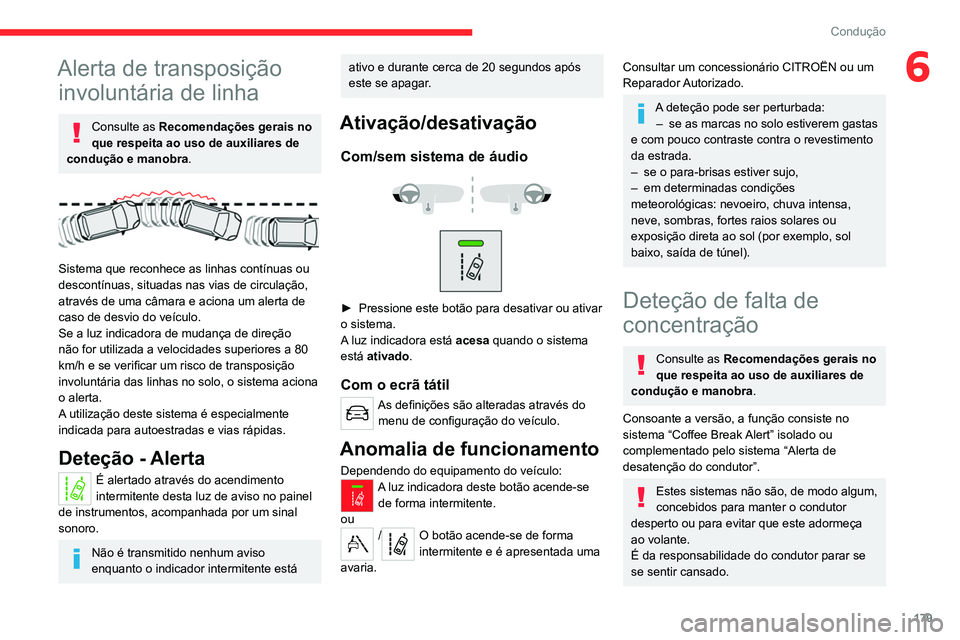

6Alerta de transposição involuntária de linha
Consulte as Recomendações gerais no
que respeita ao uso de auxiliares de
condução e manobra.


Sistema que reconhece as linhas contínuas ou
descontínuas, situadas nas vias de circulação,
através de uma câmara e aciona um alerta de
caso de desvio do veículo.
Se a luz indicadora de mudança de direção
não for utilizada a velocidades superiores a 80
km/h e se verificar um risco de transposição
involuntária das linhas no solo, o sistema aciona
o alerta.
A utilização deste sistema é especialmente
indicada para autoestradas e vias rápidas.
Deteção - Alerta
É alertado através do acendimento
intermitente desta luz de aviso no painel
de instrumentos, acompanhada por um sinal
sonoro.
Não é transmitido nenhum aviso
enquanto o indicador intermitente está
ativo e durante cerca de 20 segundos após
este se apagar.
Ativação/desativação
Com/sem sistema de áudio



► Pressione este botão para desativar ou ativar
o sistema.
A
luz indicadora está acesa quando o sistema
está ativado.
Com o ecrã tátil
As definições são alteradas através do menu de configuração do veículo.
Anomalia de funcionamento
Dependendo do equipamento do veículo:A luz indicadora deste botão acende-se de forma intermitente.
ou
/O botão acende-se de forma
intermitente e é apresentada uma
avaria.
Consultar um concessionário CITROËN ou um
Reparador Autorizado.
A deteção pode ser perturbada: – se as marcas no solo estiverem gastas
e com pouco contraste contra o revestimento
da estrada.
–

se o para-brisas estiver sujo,
–


em determinadas condições
meteorológicas: nevoeiro, chuva intensa,
neve, sombras, fortes raios solares ou
exposição direta ao sol (por exemplo, sol
baixo, saída de túnel).
Deteção de falta de
concentração
Consulte as Recomendações gerais no
que respeita ao uso de auxiliares de
condução e manobra.
Consoante a versão, a função consiste no
sistema “Coffee Break Alert” isolado ou
complementado pelo sistema “Alerta de
desatenção do condutor”.
Estes sistemas não são, de modo algum,
concebidos para manter o condutor
desperto ou para evitar que este adormeça
ao volante.
É da responsabilidade do condutor parar se
se sentir cansado.

180
Condução

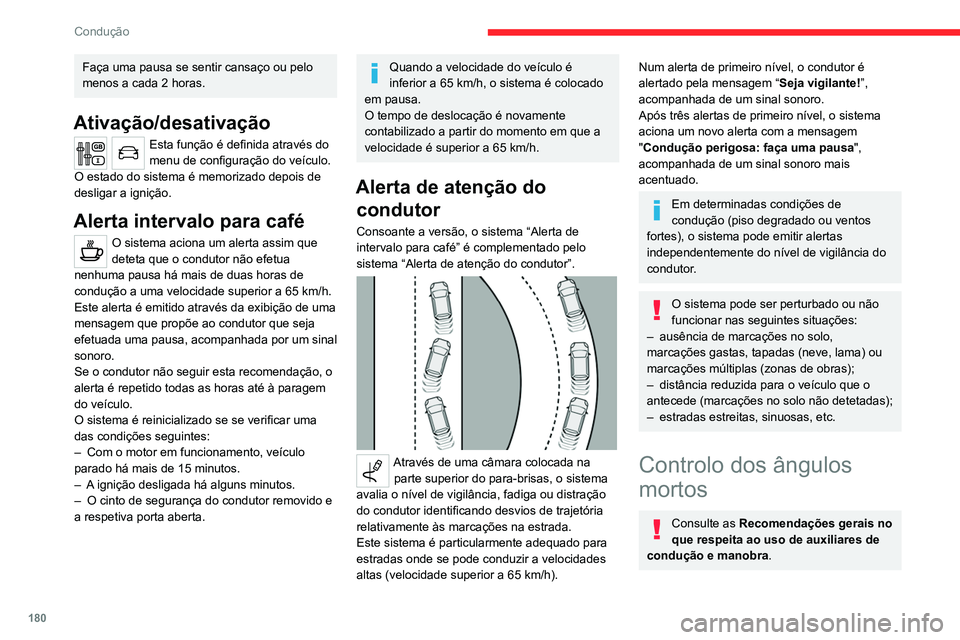

Faça uma pausa se sentir cansaço ou pelo
menos a cada 2 horas.
Ativação/desativação
Esta função é definida através do
menu de configuração do veículo.
O estado do sistema é memorizado depois de
desligar a ignição.
Alerta intervalo para café
O sistema aciona um alerta assim que
deteta que o condutor não efetua
nenhuma pausa há mais de duas horas de
condução a uma velocidade superior a 65 km/h.
Este alerta é emitido através da exibição de uma
mensagem que propõe ao condutor que seja
efetuada uma pausa, acompanhada por um sinal
sonoro.
Se o condutor não seguir esta recomendação, o
alerta é repetido todas as horas até à paragem
do veículo.
O sistema é reinicializado se se verificar uma
das condições seguintes:
–

Com o motor em funcionamento, veículo
parado há mais de 15 minutos.
–


A

ignição desligada há alguns minutos.
–

O cinto de segurança do condutor removido e
a respetiva porta aberta.
Quando a velocidade do veículo é
inferior a 65 km/h, o sistema é colocado
em pausa.
O tempo de deslocação é novamente
contabilizado a partir do momento em que a
velocidade é superior a 65
km/h.
Alerta de atenção do condutor
Consoante a versão, o sistema “Alerta de
intervalo para café” é complementado pelo
sistema “Alerta de atenção do condutor”.


Através de uma câmara colocada na
parte superior do para-brisas, o sistema
avalia o nível de vigilância, fadiga ou distração
do condutor identificando desvios de trajetória
relativamente às marcações na estrada.
Este sistema é particularmente adequado para
estradas onde se pode conduzir a velocidades
altas (velocidade superior a 65
km/h).
Num alerta de primeiro nível, o condutor é
alertado pela mensagem “ Seja vigilante!”,
acompanhada de um sinal sonoro.
Após três alertas de primeiro nível, o sistema
aciona um novo alerta com a mensagem
"Condução perigosa: faça uma pausa",
acompanhada de um sinal sonoro mais
acentuado.
Em determinadas condições de
condução (piso degradado ou ventos
fortes), o sistema pode emitir alertas
independentemente do nível de vigilância do
condutor.
O sistema pode ser perturbado ou não
funcionar nas seguintes situações:
–

ausência de marcações no solo,
marcações gastas, tapadas (neve, lama) ou
marcações múltiplas (zonas de obras);
–


distância reduzida para o veículo que o
antecede (marcações no solo não detetadas);
–


estradas estreitas, sinuosas, etc.
Controlo dos ângulos
mortos
Consulte as Recomendações gerais no
que respeita ao uso de auxiliares de
condução e manobra.


Este sistema inclui sensores, instalados na parte
lateral dos para-choques e avisa o condutor
sobre a presença potencialmente perigosa de
outro veículo (automóvel, camião, motociclo) nas
áreas de ponto morto do veículo (áreas fora do
campo de visão do condutor).


O aviso é assinalado por uma luz avisadora
fixa que surge no retrovisor exterior do lado em
questão:
– imediatamente, quando se é ultrapassado;
– após cerca de um segundo, ao ultrapassar um
veículo lentamente.
Funcionamento
Sensores instalados no para-choques dianteiro e
traseiro controlam as zonas de ângulo morto.

181
Condução
6

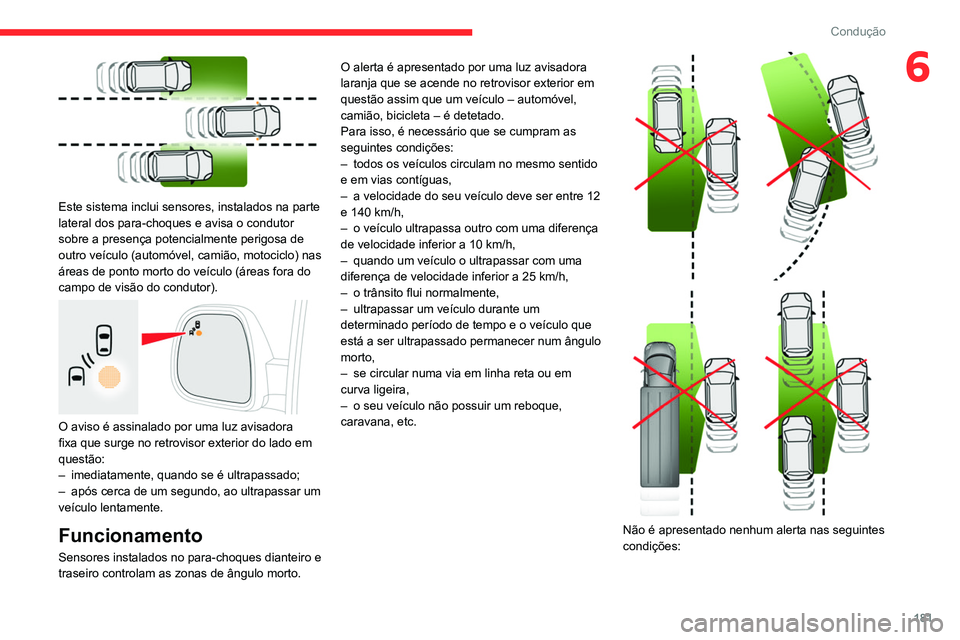

Este sistema inclui sensores, instalados na parte
lateral dos para-choques e avisa o condutor
sobre a presença potencialmente perigosa de
outro veículo (automóvel, camião, motociclo) nas
áreas de ponto morto do veículo (áreas fora do
campo de visão do condutor).


O aviso é assinalado por uma luz avisadora
fixa que surge no retrovisor exterior do lado em
questão:
–
imediatamente, quando se é ultrapassado;
–


após cerca de um segundo, ao ultrapassar um
veículo lentamente.
Funcionamento
Sensores instalados no para-choques dianteiro e
traseiro controlam as zonas de ângulo morto. O alerta é apresentado por uma luz avisadora
laranja que se acende no retrovisor exterior em
questão assim que um veículo – automóvel,
camião, bicicleta – é detetado.
Para isso, é necessário que se cumpram as
seguintes condições:
–

todos os veículos circulam no mesmo sentido
e em vias contíguas,
–

a velocidade do seu veículo deve ser entre 12
e 140
km/h,
–
o veículo ultrapassa outro com uma diferença
de velocidade inferior a 10
km/h,
–
quando um veículo o ultrapassar com uma
diferença de velocidade inferior a 25
km/h,
–
o trânsito flui normalmente,
–

ultrapassar um veículo durante um
determinado período de tempo e o veículo que
está a ser ultrapassado permanecer num ângulo
morto,
–

se circular numa via em linha reta ou em
curva ligeira,
–

o seu veículo não possuir um reboque,
caravana, etc.




Não é apresentado nenhum alerta nas seguintes
condições:

182
Condução
– na presença de objetos imóveis (veículos
estacionados, guias de segurança, postes de
iluminação, sinais de trânsito, etc.),
–

trânsito em sentido contrário,
–


em condução numa estrada sinuosa ou em
caso de curvas pronunciadas,
–


ao ultrapassar ou ao ser ultrapassado por um
veículo muito longo (camião, autocarro, etc.)
que também está no ângulo morto traseiro e
presente no campo de visão frontal do condutor

,
–

aquando de uma manobra de ultrapassagem
rápida,
–


em caso de circulação muito intensa: os
veículos, detetados à frente e atrás, são
confundidos com um camião ou objeto fixo.
Ativação/desativação
Com/sem sistema de áudio



► Pressione este botão para desativar ou ativar
o sistema.
A
luz indicadora está acesa quando o sistema
está ativado.
Com o ecrã tátil
As definições são alteradas através do menu de configuração do veículo.
O sistema é desativado automaticamente
em caso de reboque com um dispositivo
de reboque homologado pela CITROËN.
Anomalia de funcionamento
Dependendo do equipamento do veículo:
No caso de uma anomalia, esta(s) luz(es)
avisadora(s) fica(m) intermitente(s).
ou
A luz avisadora deste botão acende-se de forma intermitente e é apresentada uma
mensagem, acompanhada de um sinal sonoro.
Consultar um concessionário CITROËN ou um
Reparador Autorizado.
Ajuda ao estacionamento
Consulte as Recomendações gerais no
que respeita ao uso de auxiliares de
condução e manobra.


Ao utilizar sensores localizados no para-
choques, este sistema avisa a proximidade
de obstáculos (por exemplo, peões, veículos,
árvores, barreiras) que entram no respetivo
campo de deteção.
Sensores de
estacionamento traseiros
O sistema é acionado quando se engata a
marcha-atrás. Esta ação é confirmada por um
sinal sonoro.
O sistema é desligado quando desengata a
marcha-atrás.
Ajuda sonora

A função assinala a presença de obstáculos na
zona de deteção dos sensores.
As informações de proximidade são fornecidas
por um sinal sonoro intermitente cuja frequência
vai aumentando à medida que o veículo se
aproxima do obstáculo.
Quando a distância entre o veículo e o obstáculo
é inferior a cerca de trinta centímetros, o sinal
sonoro torna-se contínuo.
O som emitido pelo altifalante (direito ou
esquerdo) permite identificar o lado em que está
localizado o obstáculo.
Ajuda visual



Isto complementa o sinal sonoro através da
apresentação no ecrã de segmentos que se
movem progressivamente na direção do veículo
(verde: obstáculos mais distantes, amarelo:
obstáculos próximos, vermelho: obstáculos
muito próximos).
Quando o obstáculo está muito próximo, o
símbolo de “Perigo” é apresentado no ecrã.
