2021 CITROEN JUMPER SPACETOURER Manual do condutor (in Portuguese)

103
Segurança

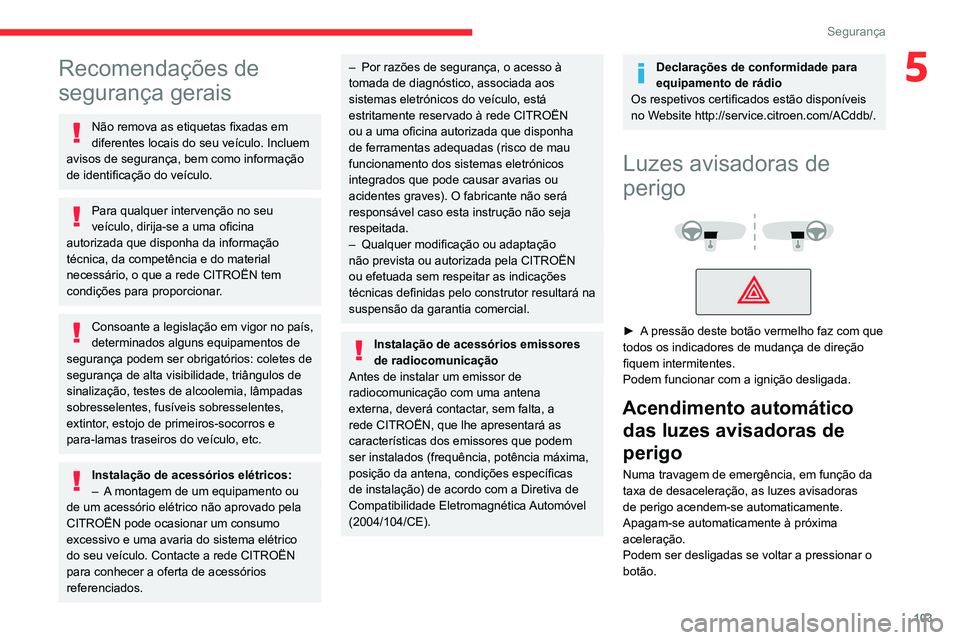

5Recomendações de
segurança gerais
Não remova as etiquetas fixadas em
diferentes locais do seu veículo. Incluem
avisos de segurança, bem como informação
de identificação do veículo.
Para qualquer intervenção no seu
veículo, dirija-se a uma oficina
autorizada que disponha da informação
técnica, da competência e do material
necessário, o que a rede CITROËN tem
condições para proporcionar.
Consoante a legislação em vigor no país,
determinados alguns equipamentos de
segurança podem ser obrigatórios: coletes de
segurança de alta visibilidade, triângulos de
sinalização, testes de alcoolemia, lâmpadas
sobresselentes, fusíveis sobresselentes,
extintor, estojo de primeiros-socorros e
para-lamas traseiros do veículo, etc.
Instalação de acessórios elétricos:
– A montagem de um equipamento ou
de um acessório elétrico não aprovado pela
CITROËN pode ocasionar um consumo
excessivo e uma avaria do sistema elétrico
do seu veículo. Contacte a rede CITROËN
para conhecer a oferta de acessórios
referenciados.
– Por razões de segurança, o acesso à
tomada de diagnóstico, associada aos
sistemas eletrónicos do veículo, está
estritamente reservado à rede CITROËN
ou a uma oficina autorizada que disponha
de ferramentas adequadas (risco de mau
funcionamento dos sistemas eletrónicos
integrados que pode causar avarias ou
acidentes graves). O fabricante não será
responsável caso esta instrução não seja
respeitada.
–

Qualquer modificação ou adaptação
não prevista ou autorizada pela CITROËN
ou efetuada sem respeitar as indicações
técnicas definidas pelo construtor resultará na
suspensão da garantia comercial.
Instalação de acessórios emissores
de radiocomunicação
Antes de instalar um emissor de
radiocomunicação com uma antena
externa, deverá contactar, sem falta, a
rede CITROËN, que lhe apresentará as
características dos emissores que podem
ser instalados (frequência, potência máxima,
posição da antena, condições específicas
de instalação) de acordo com a Diretiva de
Compatibilidade Eletromagnética Automóvel
(2004/104/CE).
Declarações de conformidade para
equipamento de rádio
Os respetivos certificados estão disponíveis
no Website http://service.citroen.com/ACddb/.
Luzes avisadoras de
perigo




► A pressão deste botão vermelho faz com que
todos os indicadores de mudança de direção
fiquem intermitentes.
Podem funcionar com a ignição desligada.
Acendimento automático das luzes avisadoras de
perigo
Numa travagem de emergência, em função da
taxa de desaceleração, as luzes avisadoras
de perigo acendem-se automaticamente.
Apagam-se automaticamente à próxima
aceleração.
Podem ser desligadas se voltar a pressionar o
botão.

104
Segurança

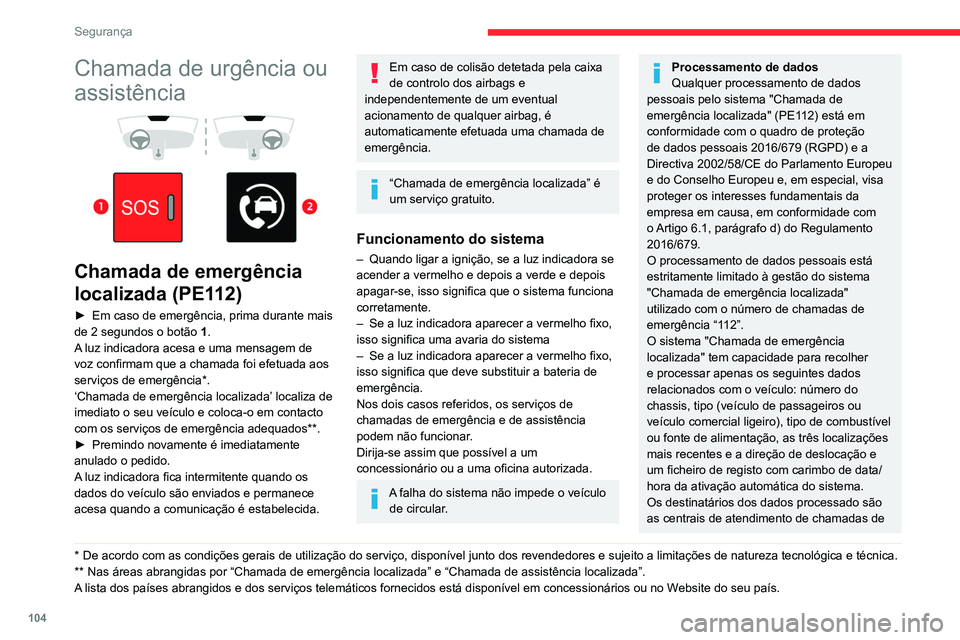

Chamada de urgência ou
assistência




Chamada de emergência
localizada (PE112)
► Em caso de emergência, prima durante mais
de 2 segundos o botão 1
.
A luz indicadora acesa e uma mensagem de
voz confirmam que a chamada foi efetuada aos
serviços de emergência*.
‘Chamada de emergência localizada’ localiza de
imediato o seu veículo e coloca-o em contacto
com os serviços de emergência adequados**.
►

Premindo novamente é imediatamente
anulado o pedido.
A

luz indicadora fica intermitente quando os
dados do veículo são enviados e permanece
acesa quando a comunicação é estabelecida.
* De acordo com as condições gerais de utilização do serviço, disponível\
junto dos revendedores e sujeito a limitações de natureza tecnoló\
gica e técnica.
** Nas áreas abrang idas por “Chamada de emergência localizada” e “Chamada de as\
sistência localizada”.
A lista dos países abrangidos e dos serviços telemáticos forneci\
dos está disponível em concessionários ou no Website do seu país.
Em caso de colisão detetada pela caixa
de controlo dos airbags e
independentemente de um eventual
acionamento de qualquer airbag, é
automaticamente efetuada uma chamada de
emergência.
“Chamada de emergência localizada” é
um serviço gratuito.
Funcionamento do sistema
– Quando ligar a ignição, se a luz indicadora se
acender a vermelho e depois a verde e depois
apagar-se, isso significa que o sistema funciona
corretamente.
–

Se a luz indicadora aparecer a vermelho fixo,
isso significa uma avaria do sistema
–


Se a luz indicadora aparecer a vermelho fixo,
isso significa que deve substituir a bateria de
emergência.
Nos dois casos referidos, os serviços de
chamadas de emergência e de assistência
podem não funcionar

.
Dirija-se assim que possível a um
concessionário ou a uma oficina autorizada.
A falha do sistema não impede o veículo de circular.
Processamento de dados
Qualquer processamento de dados
pessoais pelo sistema "Chamada de
emergência localizada" (PE112) está em
conformidade com o quadro de proteção
de dados pessoais 2016/679 (RGPD) e a
Directiva 2002/58/CE do Parlamento Europeu
e do Conselho Europeu e, em especial, visa
proteger os interesses fundamentais da
empresa em causa, em conformidade com
o Artigo 6.1, parágrafo d) do Regulamento
2016/679.
O processamento de dados pessoais está
estritamente limitado à gestão do sistema
"Chamada de emergência localizada"
utilizado com o número de chamadas de
emergência “112”.
O sistema "Chamada de emergência
localizada" tem capacidade para recolher
e processar apenas os seguintes dados
relacionados com o veículo: número do
chassis, tipo (veículo de passageiros ou
veículo comercial ligeiro), tipo de combustível
ou fonte de alimentação, as três localizações
mais recentes e a direção de deslocação e
um ficheiro de registo com carimbo de data/
hora da ativação automática do sistema.
Os destinatários dos dados processado são
as centrais de atendimento de chamadas de

105
Segurança

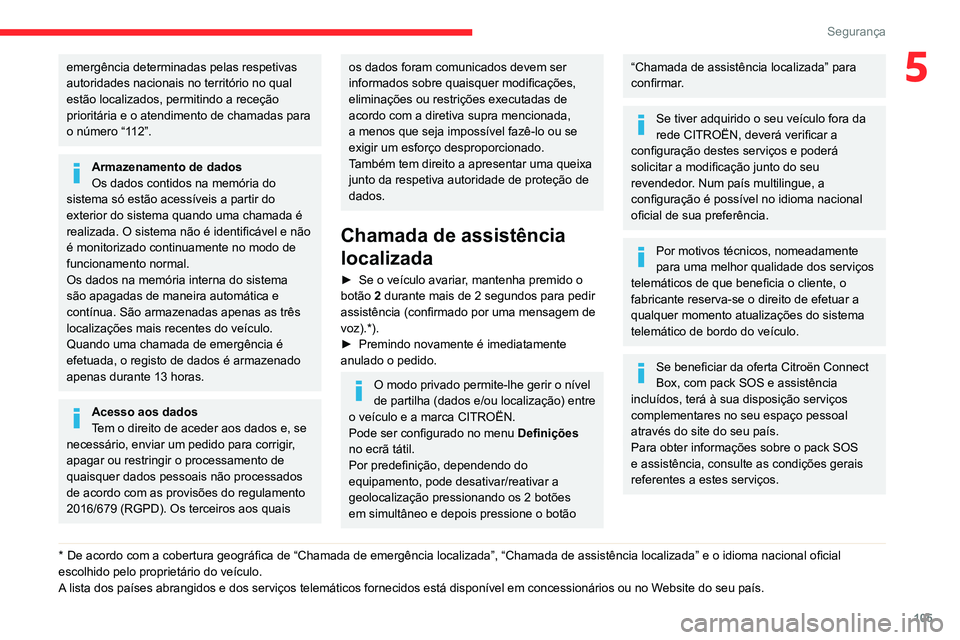

5emergência determinadas pelas respetivas
autoridades nacionais no território no qual
estão localizados, permitindo a receção
prioritária e o atendimento de chamadas para
o número “112”.
Armazenamento de dados
Os dados contidos na memória do
sistema só estão acessíveis a partir do
exterior do sistema quando uma chamada é
realizada. O sistema não é identificável e não
é monitorizado continuamente no modo de
funcionamento normal.
Os dados na memória interna do sistema
são apagadas de maneira automática e
contínua. São armazenadas apenas as três
localizações mais recentes do veículo.
Quando uma chamada de emergência é
efetuada, o registo de dados é armazenado
apenas durante 13 horas.
Acesso aos dados
Tem o direito de aceder aos dados e, se
necessário, enviar um pedido para corrigir,
apagar ou restringir o processamento de
quaisquer dados pessoais não processados
de acordo com as provisões do regulamento
2016/679 (RGPD). Os terceiros aos quais
* De acordo com a cobertura geográfica de “Chamada de emergência localizada”, “Chamada de assistência localizada” e o idioma nacional oficial
escolhido pelo proprietário do veículo.
A lista dos países abrangidos e dos serviços telemáticos forneci\
dos está disponível em concessionários ou no Website do seu país.
os dados foram comunicados devem ser
informados sobre quaisquer modificações,
eliminações ou restrições executadas de
acordo com a diretiva supra mencionada,
a menos que seja impossível fazê-lo ou se
exigir um esforço desproporcionado.
Também tem direito a apresentar uma queixa
junto da respetiva autoridade de proteção de
dados.
Chamada de assistência
localizada
► Se o veículo avariar , mantenha premido o
botão 2 durante mais de 2 segundos para pedir
assistência (confirmado por uma mensagem de
voz).*).
►

Premindo novamente é imediatamente
anulado o pedido.
O modo privado permite-lhe gerir o nível
de partilha (dados e/ou localização) entre
o veículo e a marca CITROËN.
Pode ser configurado no menu Definições
no ecrã tátil.
Por predefinição, dependendo do
equipamento, pode desativar/reativar a
geolocalização pressionando os 2 botões
em simultâneo e depois pressione o botão
“Chamada de assistência localizada” para
confirmar.
Se tiver adquirido o seu veículo fora da
rede CITROËN, deverá verificar a
configuração destes serviços e poderá
solicitar a modificação junto do seu
revendedor. Num país multilingue, a
configuração é possível no idioma nacional
oficial de sua preferência.
Por motivos técnicos, nomeadamente
para uma melhor qualidade dos serviços
telemáticos de que beneficia o cliente, o
fabricante reserva-se o direito de efetuar a
qualquer momento atualizações do sistema
telemático de bordo do veículo.
Se beneficiar da oferta Citroën Connect
Box, com pack SOS e assistência
incluídos, terá à sua disposição serviços
complementares no seu espaço pessoal
através do site do seu país.
Para obter informações sobre o pack SOS
e assistência, consulte as condições gerais
referentes a estes serviços.

106
Segurança
Assistência à travagem de emergência (AFU)
Este sistema permite, em caso de emergência,
atingir mais rapidamente a pressão otimizada de
travagem e reduzir, por conseguinte, a distância
de paragem.
Ativa-se em função da rapidez de acionamento
do pedal do travão e manifesta-se por uma
diminuição da resistência do pedal e um
aumento da eficácia da travagem.
Regulação Antipatinagem
(ASR)/Controlo dinâmico de
estabilidade (CDS)
A antipatinagem das rodas (ou o controlo
de tração) otimiza a tração quando utilizar a
travagem com o motor e ao carregar nos travões
nas rodas motrizes para evitar a rotação de uma
ou várias rodas. Melhora também a estabilidade
de direção do veículo.
Se houver uma diferença entre a trajetória do
veículo e o trajeto pretendido pelo condutor, o
sistema de controlo dinâmico de estabilidade
utiliza automaticamente a travagem do motor e
os travões numa ou várias rodas para colocar de
novo o veículo no trajeto pretendido, de acordo
com os limites das leis da física.
Estes sistemas são ativados automaticamente
sempre que o veículo arranca.
Estes sistemas são ativados se ocorrer
algum problema de aderência ou

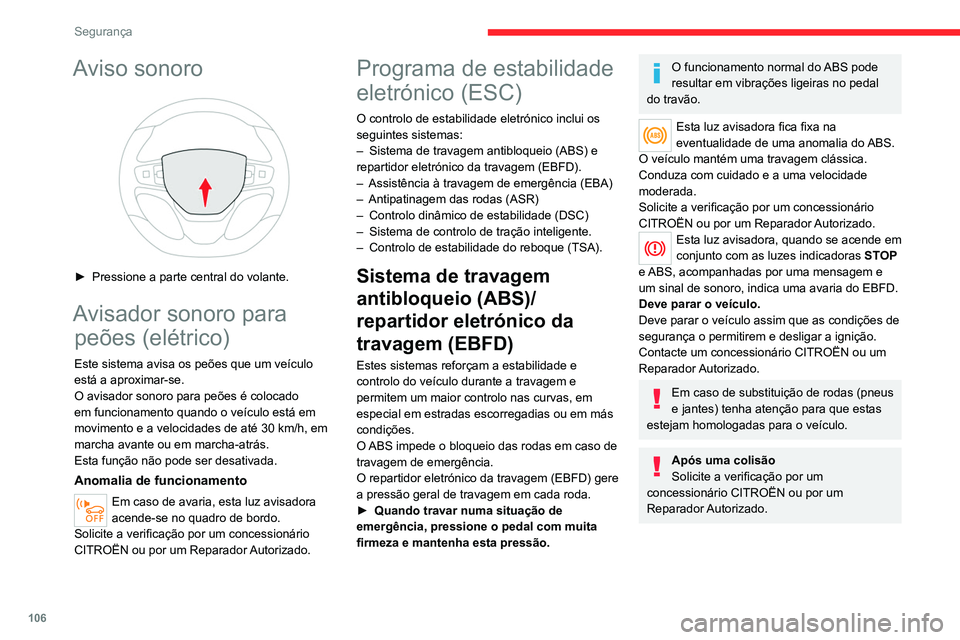

Aviso sonoro

► Pressione a parte central do volante.
Avisador sonoro para peões (elétrico)
Este sistema avisa os peões que um veículo
está a aproximar-se.
O avisador sonoro para peões é colocado
em funcionamento quando o veículo está em
movimento e a velocidades de até 30 km/h, em
marcha avante ou em marcha-atrás.
Esta função não pode ser desativada.
Anomalia de funcionamento
Em caso de avaria, esta luz avisadora
acende-se no quadro de bordo.
Solicite a verificação por um concessionário
CITROËN ou por um Reparador Autorizado.
Programa de estabilidade
eletrónico (ESC)
O controlo de estabilidade eletrónico inclui os
seguintes sistemas:
–

Sistema de travagem antibloqueio (ABS) e
repartidor eletrónico da travagem (EBFD).
–


Assistência à travagem de emergência (EBA)
–


Antipatinagem das rodas (ASR)
–


Controlo dinâmico de estabilidade (DSC)
–


Sistema de controlo de tração inteligente.
–


Controlo de estabilidade do reboque (TSA).
Sistema de travagem
antibloqueio (ABS)/
repartidor eletrónico da
travagem (EBFD)
Estes sistemas reforçam a estabilidade e
controlo do veículo durante a travagem e
permitem um maior controlo nas curvas, em
especial em estradas escorregadias ou em más
condições.
O ABS impede o bloqueio das rodas em caso de
travagem de emergência.
O repartidor eletrónico da travagem (EBFD) gere
a pressão geral de travagem em cada roda.
►

Quando travar numa situação de
emergência, pressione o pedal com muita
firmeza e mantenha esta pressão.
O funcionamento normal do ABS pode
resultar em vibrações ligeiras no pedal
do travão.
Esta luz avisadora fica fixa na
eventualidade de uma anomalia do ABS.
O veículo mantém uma travagem clássica.
Conduza com cuidado e a uma velocidade
moderada.
Solicite a verificação por um concessionário
CITROËN ou por um Reparador Autorizado.
Esta luz avisadora, quando se acende em
conjunto com as luzes indicadoras STOP
e ABS, acompanhadas por uma mensagem e
um sinal de sonoro, indica uma avaria do EBFD.
Deve parar o veículo.
Deve parar o veículo assim que as condições de
segurança o permitirem e desligar a ignição.
Contacte um concessionário CITROËN ou um
Reparador Autorizado.
Em caso de substituição de rodas (pneus
e jantes) tenha atenção para que estas
estejam homologadas para o veículo.
Após uma colisão
Solicite a verificação por um
concessionário CITROËN ou por um
Reparador Autorizado.

107
Segurança
5Assistência à travagem de emergência (AFU)
Este sistema permite, em caso de emergência,
atingir mais rapidamente a pressão otimizada de
travagem e reduzir, por conseguinte, a distância
de paragem.
Ativa-se em função da rapidez de acionamento
do pedal do travão e manifesta-se por uma
diminuição da resistência do pedal e um
aumento da eficácia da travagem.
Regulação Antipatinagem
(ASR)/Controlo dinâmico de
estabilidade (CDS)
A antipatinagem das rodas (ou o controlo
de tração) otimiza a tração quando utilizar a
travagem com o motor e ao carregar nos travões
nas rodas motrizes para evitar a rotação de uma
ou várias rodas. Melhora também a estabilidade
de direção do veículo.
Se houver uma diferença entre a trajetória do
veículo e o trajeto pretendido pelo condutor, o
sistema de controlo dinâmico de estabilidade
utiliza automaticamente a travagem do motor e
os travões numa ou várias rodas para colocar de
novo o veículo no trajeto pretendido, de acordo
com os limites das leis da física.
Estes sistemas são ativados automaticamente
sempre que o veículo arranca.
Estes sistemas são ativados se ocorrer
algum problema de aderência ou
trajetória (confirmado pela intermitência desta
luz avisadora no quadro de bordo).
Desativação/Reativação
Em condições excecionais (circular com o
veículo atolado em lama, imobilizado na neve,
em solo instável, etc.), será aconselhável
desativar os sistemas DSC/ASR para que as
rodas possam mover-se livremente e recuperar
a aderência.
No entanto, é aconselhado reativar os sistemas
assim que possível.
Apenas o sistema ASR pode ser desativado no ecrã tátil.
Desativar com o botão ou Advanced Grip
Control
Pressione este botão ou rode o manípulo
giratório para esta posição.
A luz indicadora no botão ou no manípulo
giratório acende-se: os sistemas DSC/ASR já
não controlam o funcionamento do motor.
Reativação da utilização do ecrã tátil
No menu “Driving/Veículo”, desative o
sistema ASR.
Uma mensagem de confirmação é
apresentada e esta luz avisadora
acende-se no quadro de bordo.
O sistema ASR já não influencia o
funcionamento do motor.
Reativação com o botão ou Advanced Grip
Control
Pressione este botão.
Ou
Rode o botão para esta posição.
A luz indicadora do botão ou manípulo giratório
apaga-se.
Reativar a utilização do ecrã tátil
No menu “Driving/Veículo”, ative o
sistema ASR.
Uma mensagem de confirmação é
apresentada e esta luz avisadora
apaga-se no quadro de bordo.
Estes sistemas reativam-se automaticamente
após a ignição ser desligada ou a velocidades
superiores a 50 km/h.
Abaixo dos 50 km/h, estes sistemas devem ser
reativados manualmente.
Anomalia de funcionamento
Em caso de anomalia, esta luz avisadora
acende-se no quadro de bordo,
acompanhada da apresentação de uma
mensagem e de um sinal sonoro.
Solicite a verificação por um concessionário
CITROËN ou por um Reparador Autorizado.
ASR/DSC
Estes sistemas melhoram a segurança
em condução normal, mas não devem incitar
o condutor a assumir riscos suplementares
ou a circular a altas velocidades.

108
Segurança
defeito) ou condução com excesso de
velocidade.
Em determinadas situações, o sistema
pode não detetar guinadas do reboque, em
especial com um reboque ligeiro.
Em condução em piso escorregadio ou
degradado, o sistema não consegue impedir
uma guinada repentina do reboque.
Advanced Grip Control
(Dependendo da versão)
Sistema antipatinagem na tração específico
e patenteado que melhora o desempenho de
condução na neve, lama e areia.
Este sistema, otimizado para funcionamento
em várias condições, permite manobrar nas
condições mais escorregadias (que ocorrem
durante a utilização normal do passageiro).
Quando está associado aos pneus para todas
as estações Peak Mountain Snow Flake,
este sistema oferece um compromisso entre
segurança, aderência e desempenho de
condução.
O pedal do acelerador deve ser suficiente para
que o sistema possa explorar a potência do
motor. É perfeitamente normal que se verifiquem
fases de funcionamento com um regime do
motor elevado.
Um seletor de cinco posições permite escolher o
modo de regulação adequado às condições de
circulação que possa encontrar.

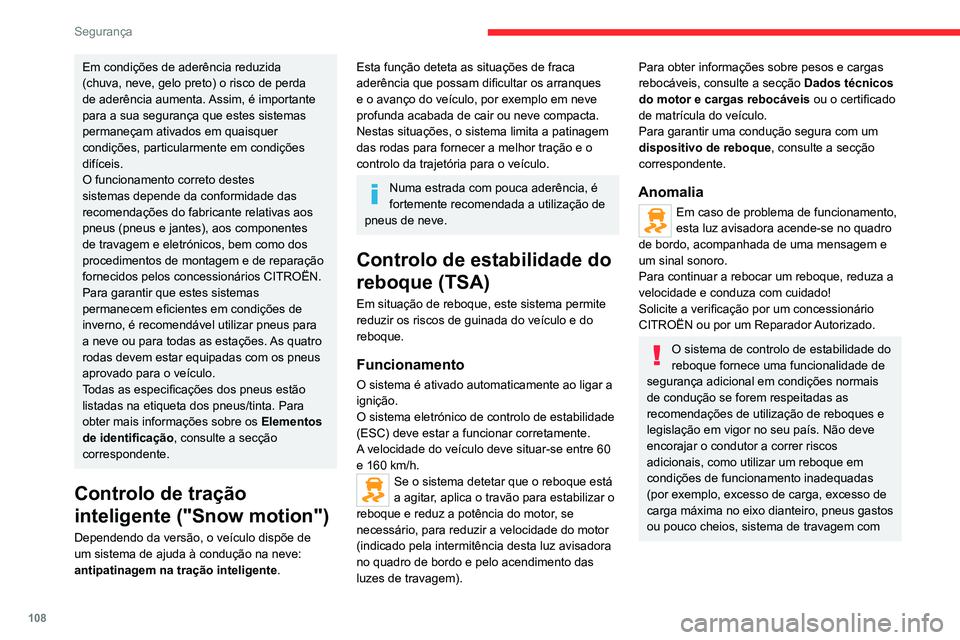

Em condições de aderência reduzida
(chuva, neve, gelo preto) o risco de perda
de aderência aumenta. Assim, é importante
para a sua segurança que estes sistemas
permaneçam ativados em quaisquer
condições, particularmente em condições
difíceis.
O funcionamento correto destes
sistemas depende da conformidade das
recomendações do fabricante relativas aos
pneus (pneus e jantes), aos componentes
de travagem e eletrónicos, bem como dos
procedimentos de montagem e de reparação
fornecidos pelos concessionários CITROËN.
Para garantir que estes sistemas
permanecem eficientes em condições de
inverno, é recomendável utilizar pneus para
a neve ou para todas as estações. As quatro
rodas devem estar equipadas com os pneus
aprovado para o veículo.
Todas as especificações dos pneus estão
listadas na etiqueta dos pneus/tinta. Para
obter mais informações sobre os Elementos
de identificação, consulte a secção
correspondente.
Controlo de tração
inteligente ("Snow motion")
Dependendo da versão, o veículo dispõe de
um sistema de ajuda à condução na neve:
antipatinagem na tração inteligente .
Esta função deteta as situações de fraca
aderência que possam dificultar os arranques
e o avanço do veículo, por exemplo em neve
profunda acabada de cair ou neve compacta.
Nestas situações, o sistema limita a patinagem
das rodas para fornecer a melhor tração e o
controlo da trajetória para o veículo.
Numa estrada com pouca aderência, é
fortemente recomendada a utilização de
pneus de neve.
Controlo de estabilidade do
reboque (TSA)
Em situação de reboque, este sistema permite
reduzir os riscos de guinada do veículo e do
reboque.
Funcionamento
O sistema é ativado automaticamente ao ligar a
ignição.
O sistema eletrónico de controlo de estabilidade
(ESC) deve estar a funcionar corretamente.
A velocidade do veículo deve situar-se entre 60
e 160 km/h.
Se o sistema detetar que o reboque está
a agitar, aplica o travão para estabilizar o
reboque e reduz a potência do motor, se
necessário, para reduzir a velocidade do motor
(indicado pela intermitência desta luz avisadora
no quadro de bordo e pelo acendimento das
luzes de travagem).
Para obter informações sobre pesos e cargas
rebocáveis, consulte a secção Dados técnicos
do motor e cargas rebocáveis ou o certificado
de matrícula do veículo.
Para garantir uma condução segura com um
dispositivo de reboque , consulte a secção
correspondente.
Anomalia
Em caso de problema de funcionamento,
esta luz avisadora acende-se no quadro
de bordo, acompanhada de uma mensagem e
um sinal sonoro.
Para continuar a rebocar um reboque, reduza a
velocidade e conduza com cuidado!
Solicite a verificação por um concessionário
CITROËN ou por um Reparador Autorizado.
O sistema de controlo de estabilidade do
reboque fornece uma funcionalidade de
segurança adicional em condições normais
de condução se forem respeitadas as
recomendações de utilização de reboques e
legislação em vigor no seu país. Não deve
encorajar o condutor a correr riscos
adicionais, como utilizar um reboque em
condições de funcionamento inadequadas
(por exemplo, excesso de carga, excesso de
carga máxima no eixo dianteiro, pneus gastos
ou pouco cheios, sistema de travagem com

109
Segurança

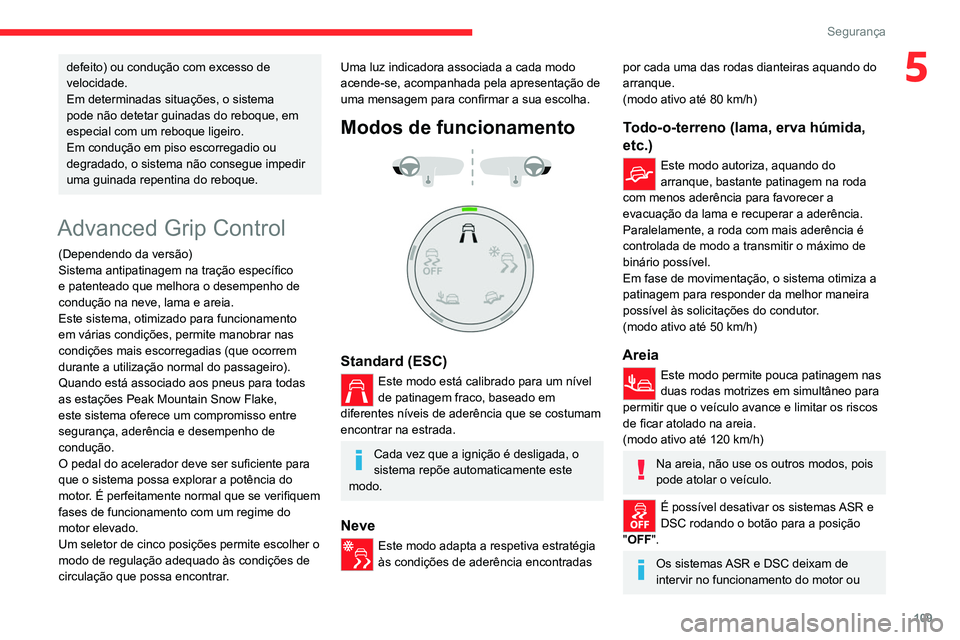

5defeito) ou condução com excesso de
velocidade.
Em determinadas situações, o sistema
pode não detetar guinadas do reboque, em
especial com um reboque ligeiro.
Em condução em piso escorregadio ou
degradado, o sistema não consegue impedir
uma guinada repentina do reboque.
Advanced Grip Control
(Dependendo da versão)
Sistema antipatinagem na tração específico
e patenteado que melhora o desempenho de
condução na neve, lama e areia.
Este sistema, otimizado para funcionamento
em várias condições, permite manobrar nas
condições mais escorregadias (que ocorrem
durante a utilização normal do passageiro).
Quando está associado aos pneus para todas
as estações Peak Mountain Snow Flake,
este sistema oferece um compromisso entre
segurança, aderência e desempenho de
condução.
O pedal do acelerador deve ser suficiente para
que o sistema possa explorar a potência do
motor. É perfeitamente normal que se verifiquem
fases de funcionamento com um regime do
motor elevado.
Um seletor de cinco posições permite escolher o
modo de regulação adequado às condições de
circulação que possa encontrar.
Uma luz indicadora associada a cada modo
acende-se, acompanhada pela apresentação de
uma mensagem para confirmar a sua escolha.
Modos de funcionamento



Standard (ESC)
Este modo está calibrado para um nível
de patinagem fraco, baseado em
diferentes níveis de aderência que se costumam
encontrar na estrada.
Cada vez que a ignição é desligada, o
sistema repõe automaticamente este
modo.
Neve
Este modo adapta a respetiva estratégia
às condições de aderência encontradas
por cada uma das rodas dianteiras aquando do
arranque.
(modo ativo até 80
km/h)
Todo-o-terreno (lama, erva húmida,
etc.)
Este modo autoriza, aquando do
arranque, bastante patinagem na roda
com menos aderência para favorecer a
evacuação da lama e recuperar a aderência.
Paralelamente, a roda com mais aderência é
controlada de modo a transmitir o máximo de
binário possível.
Em fase de movimentação, o sistema otimiza a
patinagem para responder da melhor maneira
possível às solicitações do condutor.
(modo ativo até 50
km/h)
Areia
Este modo permite pouca patinagem nas
duas rodas motrizes em simultâneo para
permitir que o veículo avance e limitar os riscos
de ficar atolado na areia.
(modo ativo até 120
km/h)
Na areia, não use os outros modos, pois
pode atolar o veículo.
É possível desativar os sistemas ASR e
DSC rodando o botão para a posição
"OFF ".
Os sistemas ASR e DSC deixam de
intervir no funcionamento do motor ou

11 0
Segurança
Este sistema permite melhorar a segurança dos
bancos dianteiros em caso de colisões frontais
e laterais.
Dependendo da gravidade da colisão, o
sistema de pretensão pirotécnica aperta
instantaneamente os cintos de segurança sobre
o corpo dos ocupantes.
Os cintos com pré-tensionamento pirotécnico
são ativados ao ligar a ignição.
O sistema de limitação de força atenua a
pressão do cinto de segurança contra o tórax do
ocupante, melhorando deste modo o nível de
proteção.
Trancamento

► Puxe o cinto de segurança e, em seguida,
introduza a lingueta no fecho.
► Verifique se o cinto de segurança está preso
corretamente puxando o mesmo.
dos trav
