2021 CITROEN JUMPER SPACETOURER Manual do condutor (in Portuguese)

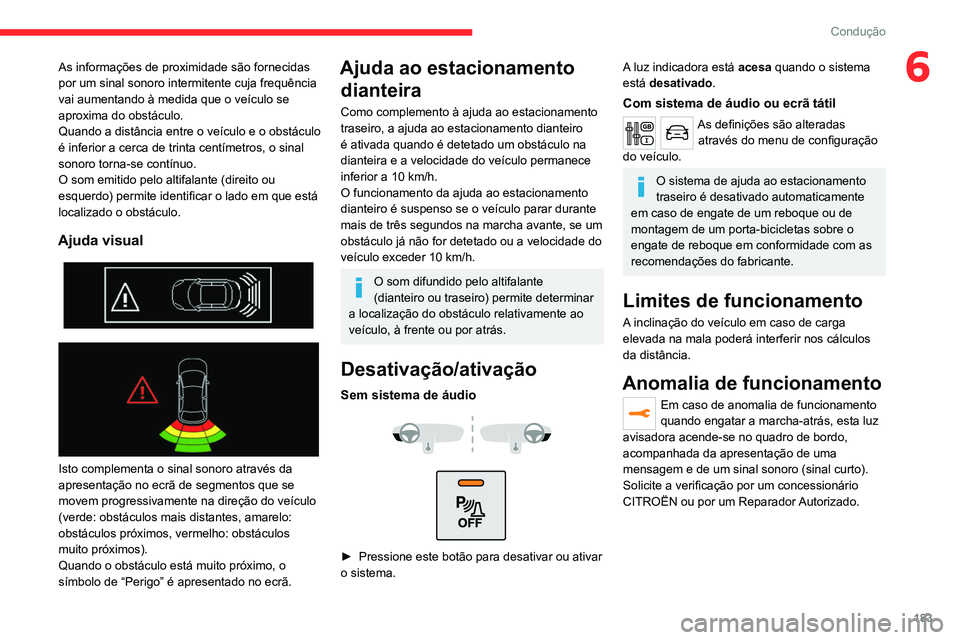

183
Condução
6As informações de proximidade são fornecidas
por um sinal sonoro intermitente cuja frequência
vai aumentando à medida que o veículo se
aproxima do obstáculo.
Quando a distância entre o veículo e o obstáculo
é inferior a cerca de trinta centímetros, o sinal
sonoro torna-se contínuo.
O som emitido pelo altifalante (direito ou
esquerdo) permite identificar o lado em que está
localizado o obstáculo.
Ajuda visual



Isto complementa o sinal sonoro através da
apresentação no ecrã de segmentos que se
movem progressivamente na direção do veículo
(verde: obstáculos mais distantes, amarelo:
obstáculos próximos, vermelho: obstáculos
muito próximos).
Quando o obstáculo está muito próximo, o
símbolo de “Perigo” é apresentado no ecrã.
Ajuda ao estacionamento dianteira
Como complemento à ajuda ao estacionamento
traseiro, a ajuda ao estacionamento dianteiro
é ativada quando é detetado um obstáculo na
dianteira e a velocidade do veículo permanece
inferior a 10 km/h.
O funcionamento da ajuda ao estacionamento
dianteiro é suspenso se o veículo parar durante
mais de três segundos na marcha avante, se um
obstáculo já não for detetado ou a velocidade do
veículo exceder 10 km/h.
O som difundido pelo altifalante
(dianteiro ou traseiro) permite determinar
a localização do obstáculo relativamente ao
veículo, à frente ou por atrás.
Desativação/ativação
Sem sistema de áudio



► Pressione este botão para desativar ou ativar
o sistema.
A luz indicadora está acesa quando o sistema
está desativado.
Com sistema de áudio ou ecrã tátil
As definições são alteradas através do menu de configuração
do veículo.
O sistema de ajuda ao estacionamento
traseiro é desativado automaticamente
em caso de engate de um reboque ou de
montagem de um porta-bicicletas sobre o
engate de reboque em conformidade com as
recomendações do fabricante.
Limites de funcionamento
A inclinação do veículo em caso de carga
elevada na mala poderá interferir nos cálculos
da distância.
Anomalia de funcionamento
Em caso de anomalia de funcionamento
quando engatar a marcha-atrás, esta luz
avisadora acende-se no quadro de bordo,
acompanhada da apresentação de uma
mensagem e de um sinal sonoro (sinal curto).
Solicite a verificação por um concessionário
CITROËN ou por um Reparador Autorizado.

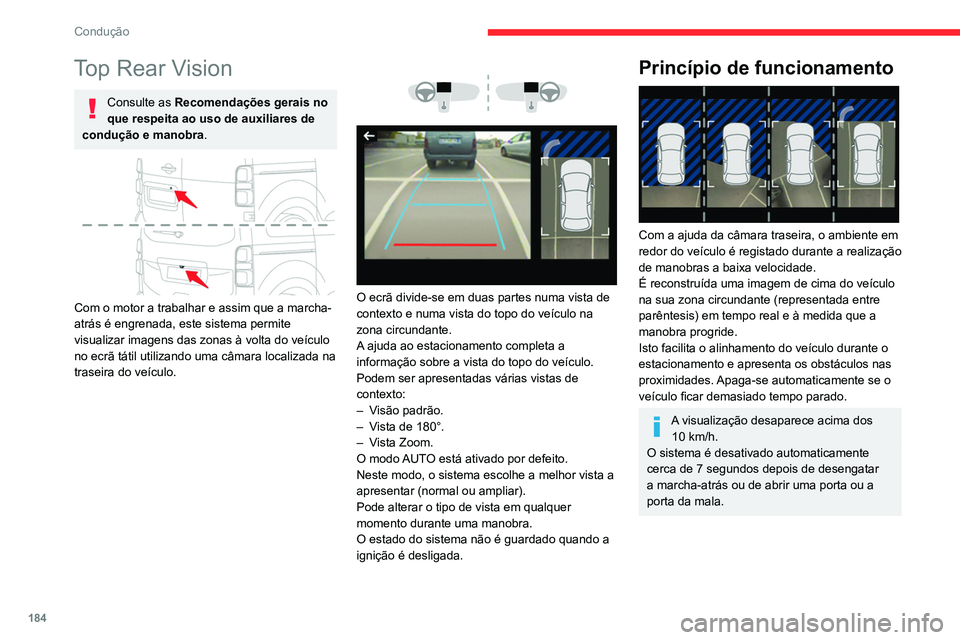

184
Condução
Top Rear Vision
Consulte as Recomendações gerais no
que respeita ao uso de auxiliares de
condução e manobra.


Com o motor a trabalhar e assim que a marcha-
atrás é engrenada, este sistema permite
visualizar imagens das zonas à volta do veículo
no ecrã tátil utilizando uma câmara localizada na
traseira do veículo.




O ecrã divide-se em duas partes numa vista de
contexto e numa vista do topo do veículo na
zona circundante.
A ajuda ao estacionamento completa a
informação sobre a vista do topo do veículo.
Podem ser apresentadas várias vistas de
contexto:
–
V
isão padrão.
–

V
ista de 180°.
–

V
ista Zoom.
O modo AUTO está ativado por defeito.
Neste modo, o sistema escolhe a melhor vista a
apresentar
(normal ou ampliar).
Pode alterar o tipo de vista em qualquer
momento durante uma manobra.
O estado do sistema não é guardado quando a
ignição é desligada.
Princípio de funcionamento

Com a ajuda da câmara traseira, o ambiente em
redor do veículo é registado durante a realização
de manobras a baixa velocidade.
É reconstruída uma imagem de cima do veículo
na sua zona circundante (representada entre
parêntesis) em tempo real e à medida que a
manobra progride.
Isto facilita o alinhamento do veículo durante o
estacionamento e apresenta os obstáculos nas
proximidades. Apaga-se automaticamente se o
veículo ficar demasiado tempo parado.
A visualização desaparece acima dos 10 km/h.
O sistema é desativado automaticamente
cerca de 7 segundos depois de desengatar
a marcha-atrás ou de abrir uma porta ou a
porta da mala.
Ativação
A ativação é efetuada automaticamente ao
engrenar a marcha-atrás a uma velocidade
inferior a 10 km/h.


Pode, a qualquer momento, escolher o modo de
visualização pressionando esta zona.
Aquando da visualização do submenu, selecione
uma das quatro vistas:
“Vista padrão”.
“Vista 180°”.
“Vista Zoom”.
“Modo AUTO”.
Esta função é desativada:
– Em caso de engate de um reboque ou
de montagem de um porta-bicicletas sobre
o dispositivo de reboque (veículo equipado
com um dispositivo de reboque instalado em

185
Condução
6Ativação
A ativação é efetuada automaticamente ao
engrenar a marcha-atrás a uma velocidade
inferior a 10 km/h.


Pode, a qualquer momento, escolher o modo de
visualização pressionando esta zona.
Aquando da visualização do submenu, selecione
uma das quatro vistas:
“Vista padrão”.
“Vista 180°”.
“Vista Zoom”.
“Modo AUTO”.
Esta função é desativada:
– Em caso de engate de um reboque ou
de montagem de um porta-bicicletas sobre
o dispositivo de reboque (veículo equipado
com um dispositivo de reboque instalado em
conformidade com as recomendações do
fabricante).
–

A
uma velocidade superior a cerca de 10
km/h.
–

Quando a mala é aberta.
–


Ao sair de marcha-atrás (a imagem
continua a ser apresentada durante 7
segundos).
–


Ao pressionar a seta branca no canto
superior esquerdo do ecrã tátil.
Modo AUTO

Este modo está ativado por defeito.
Com a ajuda dos sensores do para-choques
traseiro, a vista automática passa da vista
traseira (padrão) para a vista a partir do topo
(zoom) quando um obstáculo se aproxima
ao nível da linha vermelha (menos de 30
cm)
durante a manobra.
Vista padrão

A zona situada atrás do seu veículo é
apresentada no ecrã.
As linhas azuis 1 representam a largura do
veículo com os retrovisores abertos; a direção
muda em função da posição do volante.
A linha vermelha 2 representa uma distância de
30
cm em relação ao para-choques traseiro; as
duas linhas azuis 3 e 4 representam 1
m e 2 m
respetivamente.
Esta vista está disponível com o modo AUTO ou
no menu de seleção de vista.

186
Condução
Vista Zoom

A câmara regista a área à volta do veículo
durante a manobra para reconstituir uma
imagem a partir da parte traseira do veículo
no ambiente em que se encontra, permitindo
realizar a manobra do veículo contornando
obstáculos circundantes.
Esta vista está disponível com o modo AUTO ou
no menu de seleção de vista.
Os obstáculos podem parecer mais
afastados do que estão na realidade.
Durante a manobra, é importante verificar os
lados do veículo através dos retrovisores.
Os sensores de estacionamento também
fornecem informações adicionais sobre a
área à volta do veículo.
Vista 180°

A vista de 180° facilita a saída de um lugar de
estacionamento em marcha-atrás, antecipando a
aproximação de veículos, peões ou ciclistas.
Esta vista não é recomendada para realizar uma
manobra completa.
Divide-se em 3 zonas: esquerda A, central B e
direita C.
Esta vista está apenas disponível através da
seleção do menu de seleção de vista.
Modo arranque rápido

Este modo permite apresentar, o mais
rapidamente possível, a visão contextual (parte
esquerda) e a visão por cima do veículo.
É apresentada uma mensagem (em inglês) para
lhe indicar que deverá verificar os arredores do
veículo antes de efetuar a manobra.

prefere


COM LUBRIFICANTES TOTAL QUARTZ
ENCHA COM
CONFIANÇA
Durante mais de 50 anos, a T
p
e inova\347\343o tecnol\363gica.
\311 com esse esp\355rito que a T
uma gama de lubri\037cantes T
adaptados aos motores da CITRO\313N, reduzindo
ainda mais o consumo e protegendo o ambiente.
A T
desempenho dos seus produtos em corridas de
desp
Escolha lubricantes TOTAL QUARTZ para a
manutenção do seu veículo: estes garantem uma
excelente duração do motor e desempenho.

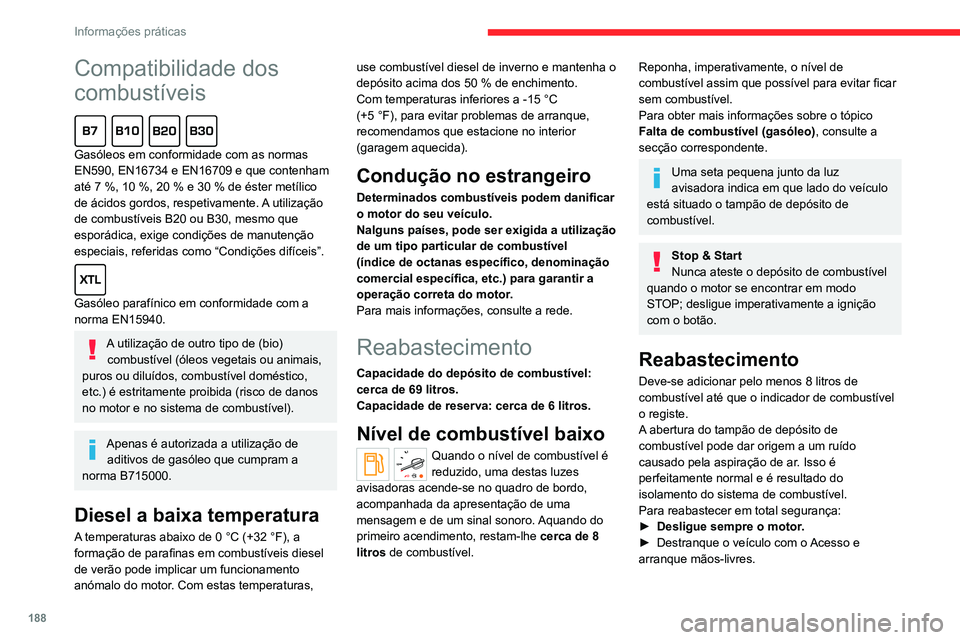

188
Informações práticas
Compatibilidade dos
combustíveis

Gasóleos em conformidade com as normas
EN590, EN16734 e EN16709 e que contenham
até 7 %, 10 %, 20 % e 30 % de éster metílico
de ácidos gordos, respetivamente. A utilização
de combustíveis B20 ou B30, mesmo que
esporádica, exige condições de manutenção
especiais, referidas como “Condições difíceis”.

Gasóleo parafínico em conformidade com a
norma EN15940.
A utilização de outro tipo de (bio)combustível (óleos vegetais ou animais,
puros ou diluídos, combustível doméstico,
etc.) é estritamente proibida (risco de danos
no motor e no sistema de combustível).
Apenas é autorizada a utilização de aditivos de gasóleo que cumpram a
norma B715000.
Diesel a baixa temperatura
A temperaturas abaixo de 0 °C (+32 °F), a
formação de parafinas em combustíveis diesel
de verão pode implicar um funcionamento
anómalo do motor
. Com estas temperaturas, use combustível diesel de inverno e mantenha o
depósito acima dos 50
% de enchimento.
Com temperaturas inferiores a -15 °C
(+5 °F), para evitar problemas de arranque,
recomendamos que estacione no interior
(garagem aquecida).
Condução no estrangeiro
Determinados combustíveis podem danificar
o motor do seu veículo.
Nalguns países, pode ser exigida a utilização
de um tipo particular de combustível
(índice de octanas específico, denominação
comercial específica, etc.) para garantir a
operação correta do motor.
Para mais informações, consulte a rede.
Reabastecimento
Capacidade do depósito de combustível:
cerca de 69 litros.
Capacidade de reserva: cerca de 6 litros.
Nível de combustível baixo
Quando o nível de combustível é
reduzido, uma destas luzes
avisadoras acende-se no quadro de bordo,
acompanhada da apresentação de uma
mensagem e de um sinal sonoro. Aquando do
primeiro acendimento, restam-lhe cerca de 8
litros de combustível.
Reponha, imperativamente, o nível de
combustível assim que possível para evitar ficar
sem combustível.
Para obter mais informações sobre o tópico
Falta de combustível (gasóleo) , consulte a
secção correspondente.
Uma seta pequena junto da luz
avisadora indica em que lado do veículo
está situado o tampão de depósito de
combustível.
Stop & Start
Nunca ateste o depósito de combustível
quando o motor se encontrar em modo
STOP; desligue imperativamente a ignição
com o botão.
Reabastecimento
Deve-se adicionar pelo menos 8 litros de
combustível até que o indicador de combustível
o registe.
A abertura do tampão de depósito de
combustível pode dar origem a um ruído
causado pela aspiração de ar. Isso é
perfeitamente normal e é resultado do
isolamento do sistema de combustível.
Para reabastecer em total segurança:
►

Desligue sempre o motor
.
►

Destranque o veículo com o
Acesso e
arranque mãos-livres.

189
Informações práticas
7

► Abra a tampa do depósito de combustível.

► Com uma chave simples, introduza-a na
tampa do depósito de combustível e, em
seguida, rode-a para a esquerda.


► Desaperte e retire a tampa do depósito
de combustível e, em seguida, coloque-a no
respetivo suporte.
►

Introduza o bocal até chegar ao batente (ao
mesmo tempo que empurra a válvula metálica
A

).
►

Encha o depósito. Não insista para lá do
terceiro corte do bocal, uma vez que pode
provocar problemas de funcionamento.
►


Coloque novamente o tampão no respetivo
local e feche-o rodando-o para a direita.
►


Empurre a tampa do depósito de combustível
para fechá-lo (o veículo deve estar

destrancado).


Se o veículo estiver equipado com uma
porta de correr no lado esquerdo, só
deve abri-la se a tampa do depósito de
combustível estiver aberta (risco de danos na
tampa do depósito de combustível e risco de
ferimentos da pessoa que estiver a efetuar o
enchimento).
Se a tampa do depósito de combustível
estiver aberta e tentar abrir a porta do
lado esquerdo, existe um mecanismo que
evita que esta abra.
Contudo, é possível abrir a porta até metade.
Com uma porta mecânica, feche novamente
a tampa do depósito de combustível e volte a
utilizar a porta.
Com uma porta elétrica, para conseguir
utilizá-la corretamente, feche o tampão de
depósito de combustível e, em seguida,
pressione um comando de abertura.
O veículo está equipado com um catalisador que
ajuda a reduzir as emissões nocivas dos gases
de escape.
No caso de abastecer combustível
que não seja adequado à motorização
do seu veículo, é indispensável que
proceda à drenagem do depósito e que o
abasteça com o combustível correto,
antes de ligar o motor.

190
Informações práticas

Esta etiqueta foi concebida para
utilização por bombeiros e serviços de
manutenção na eventualidade de qualquer
reparação no veículo.
Nenhuma outra pessoa pode tocar no
dispositivo indicado nesta etiqueta.
Em caso de acidente ou impacto na
parte inferior da carroçaria do veículo
Nestas situações, o circuito elétrico ou a
bateria de tração podem sofrer danos graves.
Deve parar o veículo assim que as condições
de segurança o permitirem e desligar a
ignição.
Contacte um concessionário CITROËN ou
um Reparador Autorizado.
Em caso de exposição a um incêndio
Saia de imediato e evacue todos os
passageiros do veículo. Nunca tente extinguir
um incêndio, risco de eletrocussão!
Deve contactar de imediato os serviços de
emergência e informá-los que o incidente
envolve um veículo elétrico.
Corte de combustível
O seu veículo está equipado com um dispositivo
de segurança que corta a alimentação de
combustível para o motor em caso de embate.
Prevenção contra
combustível errado Diesel
Dispositivo mecânico para impedir o enchimento
de gasolina num depósito de um veículo que
funciona a diesel. Evita, assim, a degradação do
motor associada a este tipo de incidente.
Situado à entrada do depósito, o dispositivo
de prevenção contra combustível errado surge
quando o tampão é retirado.


Aquando da introdução de uma pistola de
gasolina num veículo a gasóleo, esta é
bloqueada na tampa. O sistema permanece
fechado e impede o respetivo enchimento.
Não insista e introduza uma pistola de diesel.
A utilização de um recipiente permanece possível para o enchimento lento do
depósito.
Para assegurar um escoamento adequado
do combustível, não coloque a pistola de
combustível em contacto direto com a aba do
dispositivo de prevenção contra combustível
errado.
Condução no estrangeiro
As pistolas de gasóleo podem ser
diferentes consoante os países. A presença
de um dispositivo de prevenção contra
combustível errado pode tornar impossível o
abastecimento do reservatório.
Nem todos os veículos com motor a
gasóleo estão equipados com bloqueador
de combustível, pelo que, durante as
deslocações ao estrangeiro, aconselhamos
que verifique junto de um revendedor
CITROËN da rede se o seu veículo está
adaptado ao material de abastecimento de
combustível existente no país em que irá
circular.
Sistema de carga
(elétrico)
Sistema elétrico de 400 V
O sistema de tração elétrica, que funciona a
uma tensão de cerca de 400 V, é identificado
por cabos laranja, e os componentes são
assinalados por este símbolo:


O grupo motopropulsor de um veículo
elétrico pode ficar quente durante a
utilização e depois de desligar a ignição.
Esteja atento às mensagens de aviso nas
etiquetas, em especial no interior da tampa.
Todos os trabalhos ou modificações no
sistema elétrico do veículo (incluindo a
bateria de tração, conetores, cabos laranja
e outros componentes visíveis a partir
do interior ou exterior) são estritamente
proibidos, risco de queimaduras graves
ou choque elétrico potencialmente fatal
(curto-circuito/eletrocussão)!
Em caso de anomalia, contacte sempre um
concessionário CITROËN ou uma oficina
autorizada.
