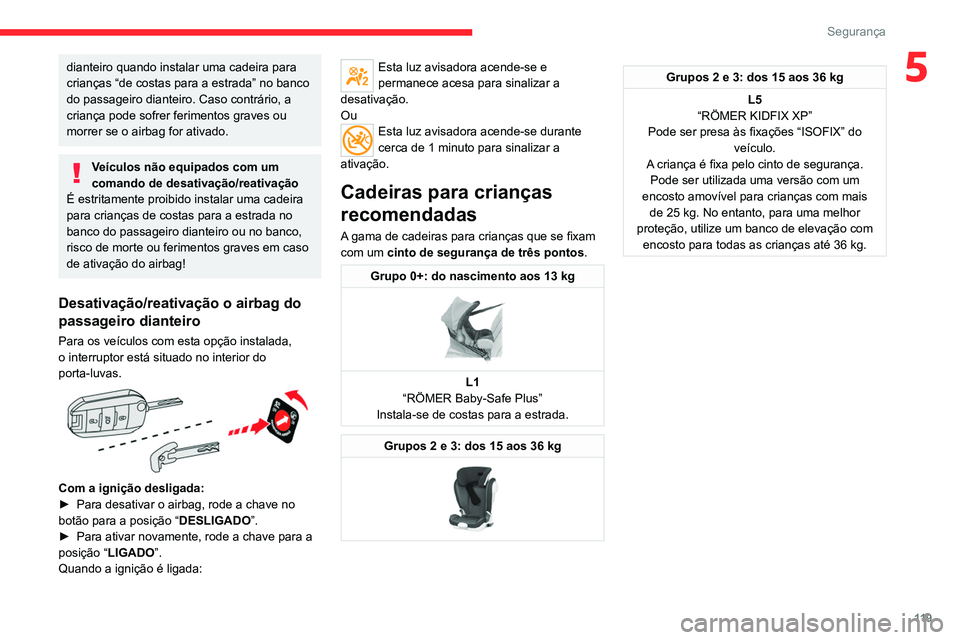

11 9
Segurança
5dianteiro quando instalar uma cadeira para
crianças “de costas para a estrada” no banco
do passageiro dianteiro. Caso contrário, a
criança pode sofrer ferimentos graves ou
morrer se o airbag for ativado.
Veículos não equipados com um
comando de desativação/reativação
É estritamente proibido instalar uma cadeira
para crianças de costas para a estrada no
banco do passageiro dianteiro ou no banco,
risco de morte ou ferimentos graves em caso
de ativação do airbag!
Desativação/reativação o airbag do
passageiro dianteiro
Para os veículos com esta opção instalada,
o interruptor está situado no interior do
porta-luvas.


Com a ignição desligada:
► Para desativar o airbag, rode a chave no
botão para a posição “ DESLIGADO
”.
►

Para ativar novamente, rode a chave para a
posição “ LIGADO

”.
Quando a ignição é ligada:
Esta luz avisadora acende-se e
permanece acesa para sinalizar a
desativação.
Ou
Esta luz avisadora acende-se durante
cerca de 1 minuto para sinalizar a
ativação.
Cadeiras para crianças
recomendadas
A gama de cadeiras para crianças que se fixam
com um cinto de segurança de três pontos .
Grupo 0+: do nascimento aos 13 kg

L1
“RÖMER Baby-Safe Plus”
Instala-se de costas para a estrada.
Grupos 2 e 3: dos 15 aos 36 kg

Grupos 2 e 3: dos 15 aos 36 kg
L5
“RÖMER KIDFIX XP”
Pode ser presa às fixações “ISOFIX” do veículo.
A criança é fixa pelo cinto de segurança. Pode ser utilizada uma versão com um
encosto amovível para crianças com mais de 25 kg. No entanto, para uma melhor
proteção, utilize um banco de elevação com encosto para todas as crianças até 36 kg.

120
Segurança

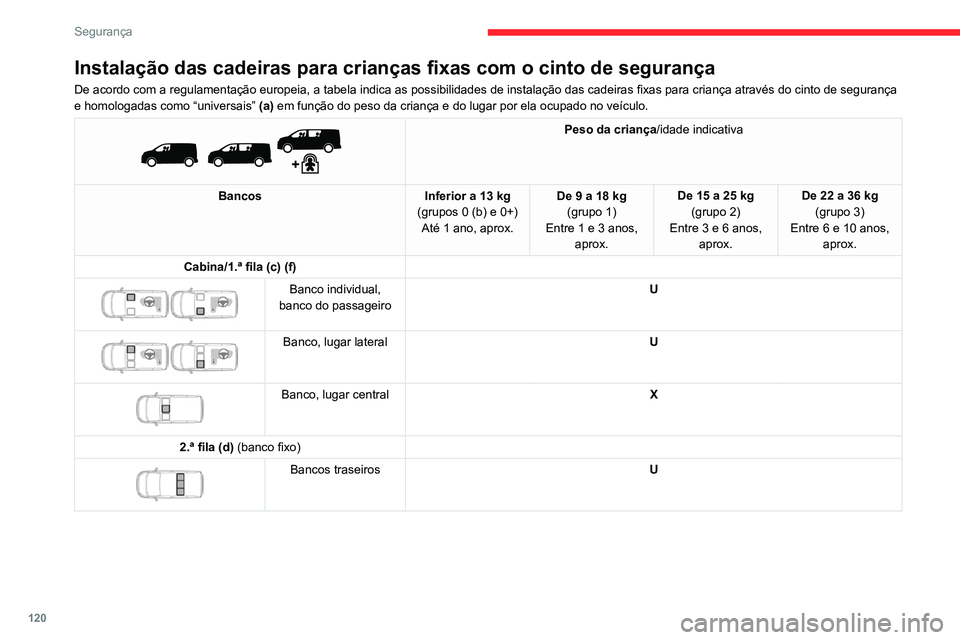

Instalação das cadeiras para crianças fixas com o cinto de segurança
De acordo com a regulamentação europeia, a tabela indica as possibilidades de instalação das cadeiras fixas para criança através do cinto de segurança
e homologadas como “universais” (a) em função do peso da criança e do lugar por ela ocupado no veí\
culo.


Peso da criança/idade indicativa
Bancos Inferior a 13 kg
(grupos 0 (b) e 0+) Até 1 ano, aprox. De 9 a 18 kg
(grupo 1)
Entre
1 e 3 anos,
aprox. De 15 a 25 kg
(grupo 2)
Entre
3 e 6 anos,
aprox. De 22 a 36 kg
(grupo 3)
Entre
6 e 10 anos, aprox.
Cabina/1.ª fila (c) (f)


Banco individual,
banco do passageiro U


Banco, lugar lateral
U


Banco, lugar central X
2.ª fila (d) (banco fixo)


Bancos traseiros U

121

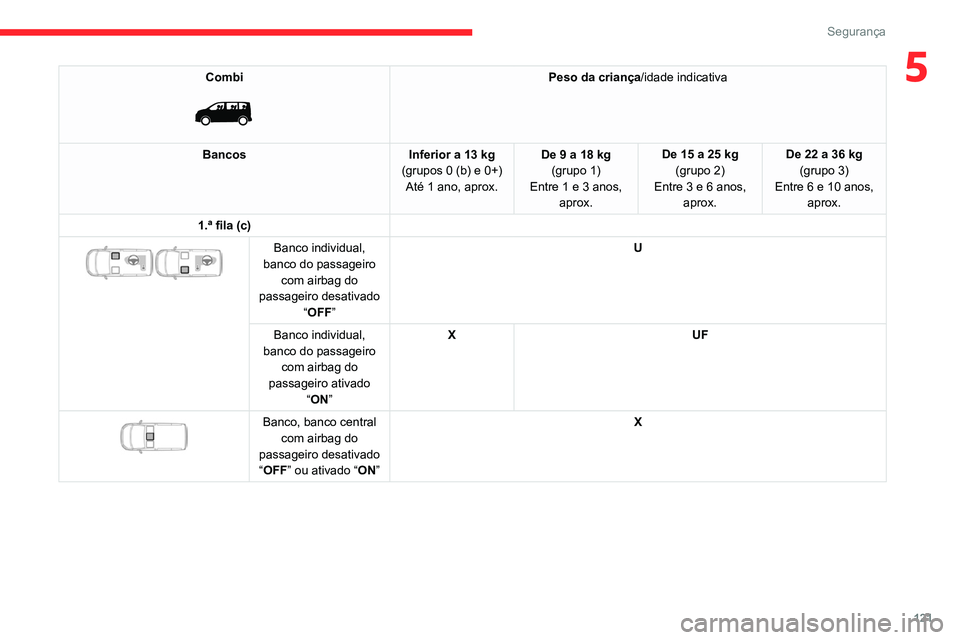

Segurança
5Combi

Peso da criança/idade indicativa
Bancos Inferior a 13 kg
(grupos 0 (b) e 0+) Até 1 ano, aprox. De 9 a 18 kg
(grupo 1)
Entre
1 e 3 anos,
aprox. De 15 a 25 kg
(grupo 2)
Entre
3 e 6 anos,
aprox. De 22 a 36 kg
(grupo 3)
Entre
6 e 10 anos, aprox.
1.ª fila (c)


Banco individual,
banco do passageiro com airbag do
passageiro desativado “OFF” U
Banco individual,
banco do passageiro com airbag do
passageiro ativado “ON” X
UF


Banco, banco central
com airbag do
passageiro desativado “OFF” ou ativado “ON” X

122

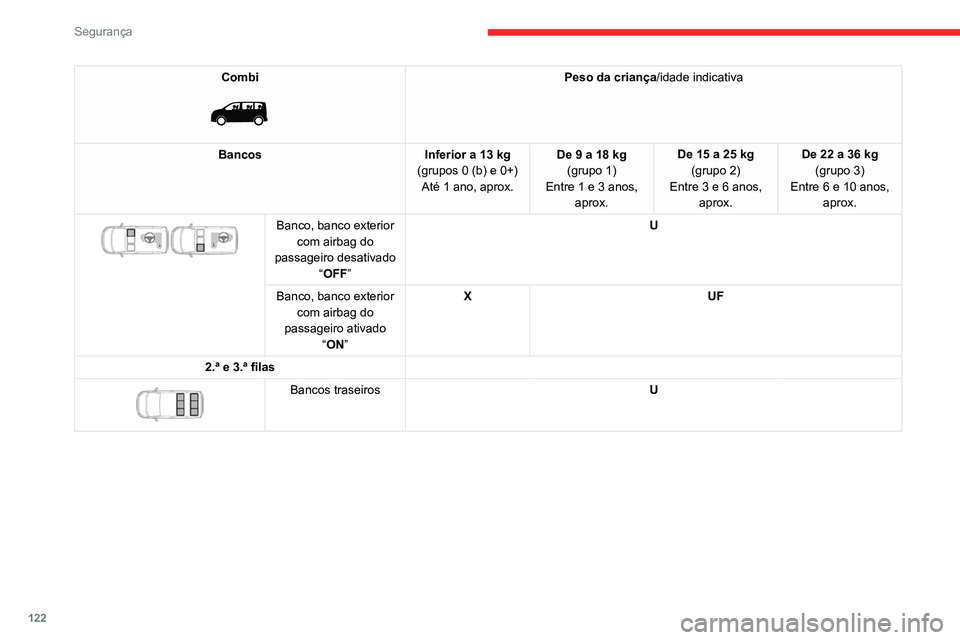

Segurança
Combi

Peso da criança/idade indicativa
Bancos Inferior a 13 kg
(grupos 0 (b) e 0+) Até 1 ano, aprox. De 9 a 18 kg
(grupo 1)
Entre
1 e 3 anos,
aprox. De 15 a 25 kg
(grupo 2)
Entre
3 e 6 anos,
aprox. De 22 a 36 kg
(grupo 3)
Entre
6 e 10 anos, aprox.


Banco, banco exterior com airbag do
passageiro desativado “OFF” U
Banco, banco exterior com airbag do
passageiro ativado “ON” X
UF
2.ª e 3.ª filas


Bancos traseiros U

123

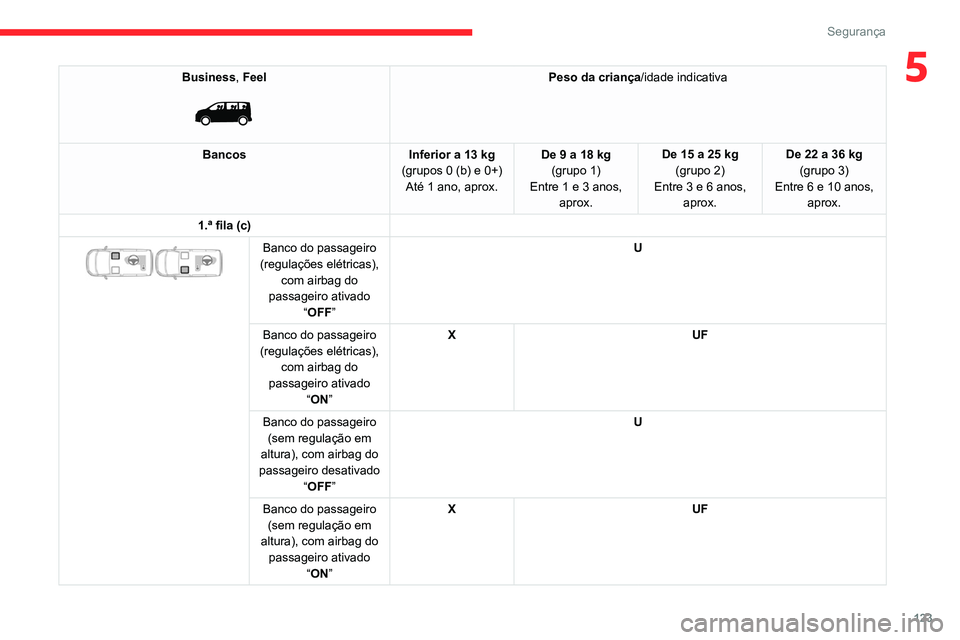

Segurança
5Business, Feel

Peso da criança/idade indicativa
Bancos Inferior a 13 kg
(grupos 0 (b) e 0+) Até 1 ano, aprox. De 9 a 18 kg
(grupo 1)
Entre
1 e 3 anos,
aprox. De 15 a 25 kg
(grupo 2)
Entre
3 e 6 anos,
aprox. De 22 a 36 kg
(grupo 3)
Entre
6 e 10 anos, aprox.
1.ª fila (c)


Banco do passageiro
(regulações elétricas), com airbag do
passageiro ativado “OFF” U
Banco do passageiro
(regulações elétricas), com airbag do
passageiro ativado “ON” X
UF
Banco do passageiro (sem regulação em
altura), com airbag do
passageiro desativado “OFF” U
Banco do passageiro (sem regulação em
altura), com airbag do passageiro ativado “ON” X
UF

124

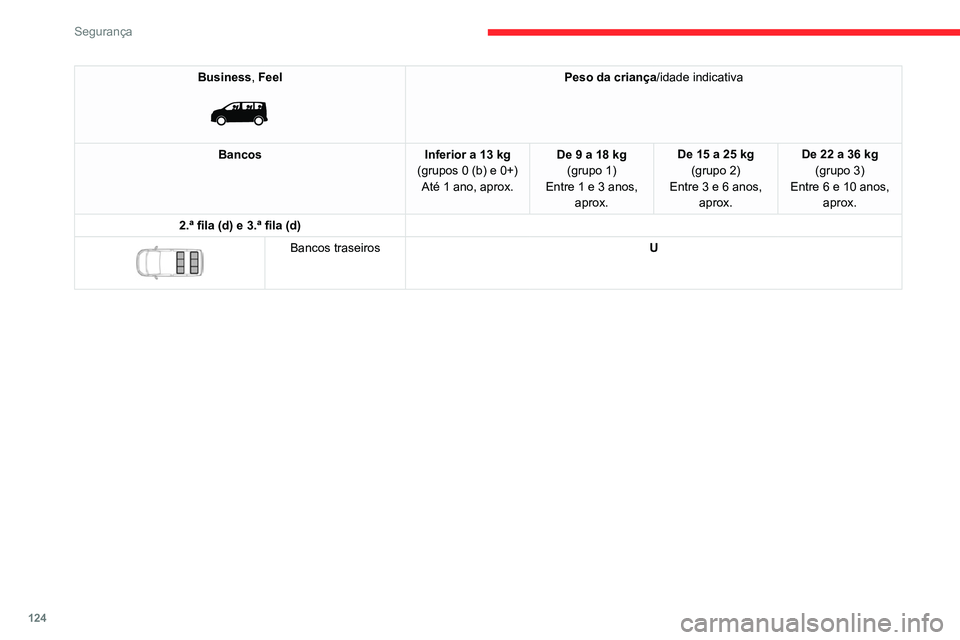

Segurança
Business, Feel

Peso da criança/idade indicativa
Bancos Inferior a 13 kg
(grupos 0 (b) e 0+) Até 1 ano, aprox. De 9 a 18 kg
(grupo 1)
Entre
1 e 3 anos,
aprox. De 15 a 25 kg
(grupo 2)
Entre
3 e 6 anos,
aprox. De 22 a 36 kg
(grupo 3)
Entre
6 e 10 anos, aprox.
2.ª fila (d) e 3.ª fila (d)


Bancos traseiros U

125

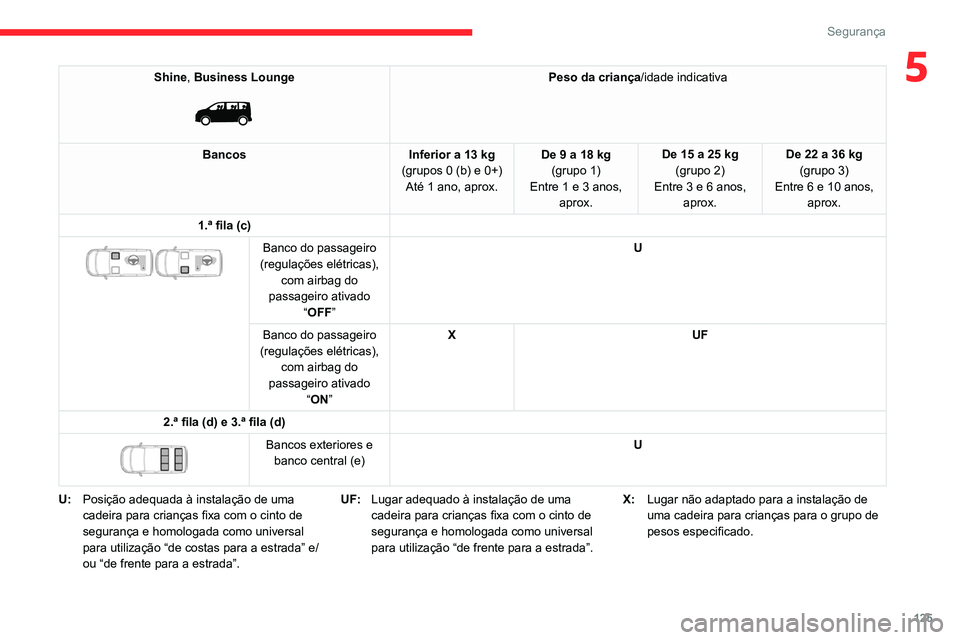

Segurança
5Shine, Business Lounge

Peso da criança/idade indicativa
Bancos Inferior a 13 kg
(grupos 0 (b) e 0+) Até 1 ano, aprox. De 9 a 18 kg
(grupo 1)
Entre
1 e 3 anos,
aprox. De 15 a 25 kg
(grupo 2)
Entre
3 e 6 anos,
aprox. De 22 a 36 kg
(grupo 3)
Entre
6 e 10 anos, aprox.
1.ª fila (c)


Banco do passageiro
(regulações elétricas), com airbag do
passageiro ativado “OFF” U
Banco do passageiro
(regulações elétricas), com airbag do
passageiro ativado “ON” X
UF
2.ª fila (d) e 3.ª fila (d)


Bancos exteriores e banco central (e) U
U: Posição adequada à instalação de uma
cadeira para crianças fixa com o cinto de
segurança e homologada como universal
para utilização “de costas para a estrada” e/
ou “de frente para a estrada”. UF:
Lugar adequado à instalação de uma
cadeira para crianças fixa com o cinto de
segurança e homologada como universal
para utilização “de frente para a estrada”. X:
Lugar não adaptado para a instalação de
uma cadeira para crianças para o grupo de
pesos especificado.

126

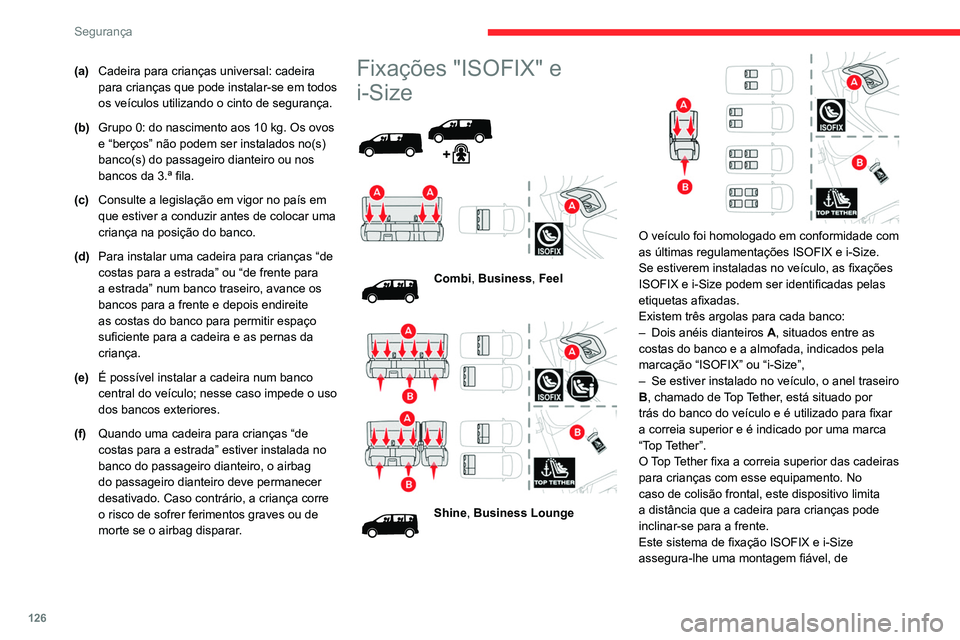

Segurança
(a)Cadeira para crianças universal: cadeira
para crianças que pode instalar-se em todos
os veículos utilizando o cinto de segurança.
(b) Grupo 0: do nascimento aos 10 kg. Os ovos
e “berços” não podem ser instalados no(s)
banco(s) do passageiro dianteiro ou nos
bancos da 3.ª fila.
(c) Consulte a legislação em vigor no país em
que estiver a conduzir antes de colocar uma
criança na posição do banco.
(d) Para instalar uma cadeira para crianças “de
costas para a estrada” ou “de frente para
a estrada” num banco traseiro, avance os
bancos para a frente e depois endireite
as costas do banco para permitir espaço
suficiente para a cadeira e as pernas da
criança.
(e) É possível instalar a cadeira num banco
central do veículo; nesse caso impede o uso
dos bancos exteriores.
(f) Quando uma cadeira para crianças “de
costas para a estrada” estiver instalada no
banco do passageiro dianteiro, o airbag
do passageiro dianteiro deve permanecer
desativado. Caso contrário, a criança corre
o risco de sofrer ferimentos graves ou de
morte se o airbag disparar.Fixações "ISOFIX" e
i-Size




Combi, Business, Feel


Shine, Business Lounge


O veículo foi homologado em conformidade com
as últimas regulamentações ISOFIX e i-Size.
Se estiverem instaladas no veículo, as fixações
ISOFIX e i-Size podem ser identificadas pelas
etiquetas afixadas.
Existem três argolas para cada banco:
–
Dois anéis dianteiros A

, situados entre as
costas do banco e a almofada, indicados pela
marcação “ISOFIX” ou “i-Size”,
–

Se estiver instalado no veículo, o anel traseiro
B

, chamado de Top Tether, está situado por
trás do banco do veículo e é utilizado para fixar
a correia superior e é indicado por uma marca
“Top Tether”.
O Top Tether fixa a correia superior das cadeiras
para crianças com esse equipamento. No
caso de colisão frontal, este dispositivo limita
a distância que a cadeira para crianças pode
inclinar-se para a frente.
Este sistema de fixação ISOFIX e i-Size
assegura-lhe uma montagem fiável, de
