230
Em caso de anomalia
Substituir um fusível
Antes de substituir um fusível, é necessário:
► Conhecer a causa da anomalia e
solucioná-la.
► Desligue todas as fontes de consumo de
energia.
► Imobilizar o veículo e desligar a ignição.
► Identificar o fusível avariado utilizando as
tabelas e esquemas de identificação existentes.
Para substituir um fusível, é essencial:
► Utilizar a pinça especial para extrair o fusível
do respetivo compartimento e verificar o estado
do filamento.
► Substituir sempre o fusível avariado por um
novo com intensidade equivalente (mesma cor);
uma intensidade diferente pode provocar uma
anomalia de funcionamento: risco de incêndio!
Se a anomalia voltar a ocorrer após a
substituição de um fusível, solicite a verificação
do sistema elétrico por um concessionário
CITROËN ou uma oficina autorizada.
Tabelas completas de atribuição dos
fusíveis e diagramas correspondentes
Para obter mais informações, contacte um
concessionário CITROËN ou um Reparador
Autorizado.
A substituição de um fusível não mencionado nas tabelas de atribuição

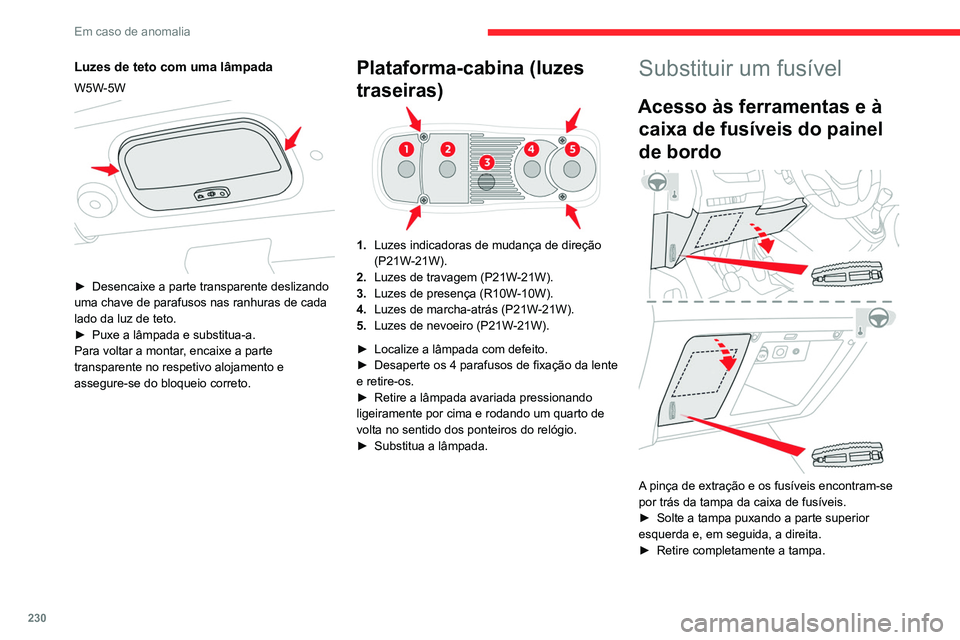

Luzes de teto com uma lâmpada
W5W-5W
► Desencaixe a parte transparente deslizando
uma chave de parafusos nas ranhuras de cada
lado da luz de teto.
►
Puxe a lâmpada e substitua-a.
Para voltar a montar
, encaixe a parte
transparente no respetivo alojamento e
assegure-se do bloqueio correto.
Plataforma-cabina (luzes
traseiras)
1. Luzes indicadoras de mudança de direção
(P21W-21W).
2. Luzes de travagem (P21W-21W).
3. Luzes de presença (R10W-10W).
4. Luzes de marcha-atrás (P21W-21W).
5. Luzes de nevoeiro (P21W-21W).
►
Localize a lâmpada com defeito.
►
Desaperte os 4 parafusos de fixação da lente
e retire-os.
►
Retire a lâmpada avariada pressionando
ligeiramente por cima e rodando um quarto de
volta no sentido dos ponteiros do relógio.
►
Substitua a lâmpada.
Substituir um fusível
Acesso às ferramentas e à caixa de fusíveis do painel
de bordo
A pinça de extração e os fusíveis encontram-se
por trás da tampa da caixa de fusíveis.
►
Solte a tampa puxando a parte superior
esquerda e, em seguida, a direita.
►
Retire completamente a tampa.
231
Em caso de anomalia

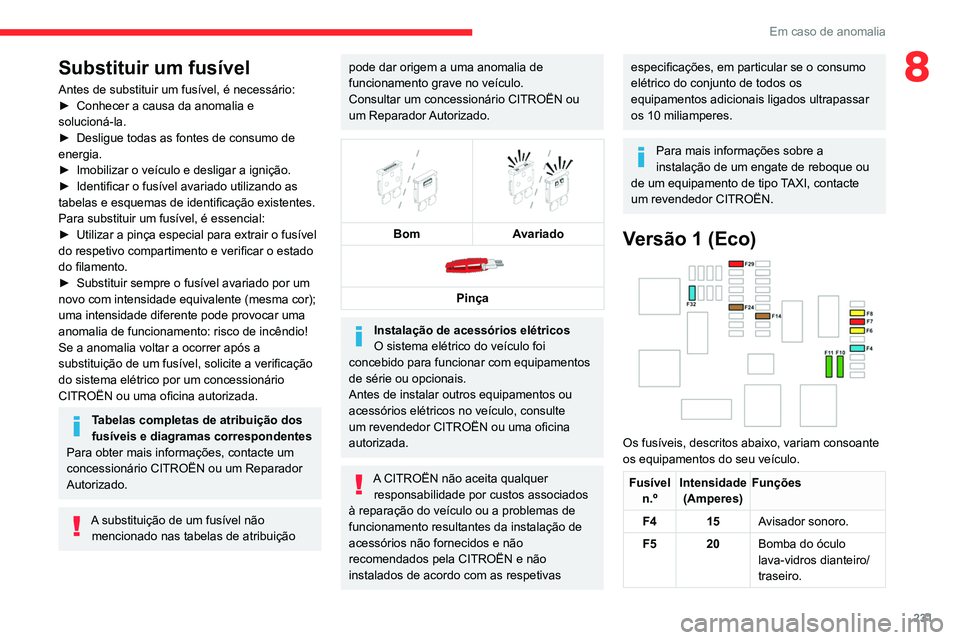

8Substituir um fusível
Antes de substituir um fusível, é necessário:
► Conhecer a causa da anomalia e
solucioná-la.
►
Desligue todas as fontes de consumo de
energia.
►
Imobilizar o veículo e desligar a ignição.
►
Identificar o fusível avariado utilizando as
tabelas e esquemas de identificação existentes.
Para substituir um fusível, é essencial:
►
Utilizar a pinça especial para extrair o fusível
do respetivo compartimento e verificar o estado
do filamento.
►
Substituir sempre o fusível avariado por um
novo com intensidade equivalente (mesma cor);
uma intensidade diferente pode provocar uma
anomalia de funcionamento: risco de incêndio!
Se a anomalia voltar a ocorrer após a
substituição de um fusível, solicite a verificação
do sistema elétrico por um concessionário
CITROËN ou uma oficina autorizada.
Tabelas completas de atribuição dos
fusíveis e diagramas correspondentes
Para obter mais informações, contacte um
concessionário CITROËN ou um Reparador
Autorizado.
A substituição de um fusível não mencionado nas tabelas de atribuição
pode dar origem a uma anomalia de
funcionamento grave no veículo.
Consultar um concessionário CITROËN ou
um Reparador Autorizado.
Bom
Avariado
Pinça
Instalação de acessórios elétricos
O sistema elétrico do veículo foi
concebido para funcionar com equipamentos
de série ou opcionais.
Antes de instalar outros equipamentos ou
acessórios elétricos no veículo, consulte
um revendedor CITROËN ou uma oficina
autorizada.
A CITROËN não aceita qualquer responsabilidade por custos associados
à reparação do veículo ou a problemas de
funcionamento resultantes da instalação de
acessórios não fornecidos e não
recomendados pela CITROËN e não
instalados de acordo com as respetivas
especificações, em particular se o consumo
elétrico do conjunto de todos os
equipamentos adicionais ligados ultrapassar
os 10 miliamperes.
Para mais informações sobre a
instalação de um engate de reboque ou
de um equipamento de tipo TAXI, contacte
um revendedor CITROËN.
Versão 1 (Eco)
Os fusíveis, descritos abaixo, variam consoante
os equipamentos do seu veículo.
Fusível n.º Intensidade
(Amperes) Funções
F4 15 Avisador sonoro.
F5 20 Bomba do óculo
lava-vidros dianteiro/
traseiro.
