2021 CITROEN C4 Manual do condutor (in Portuguese)

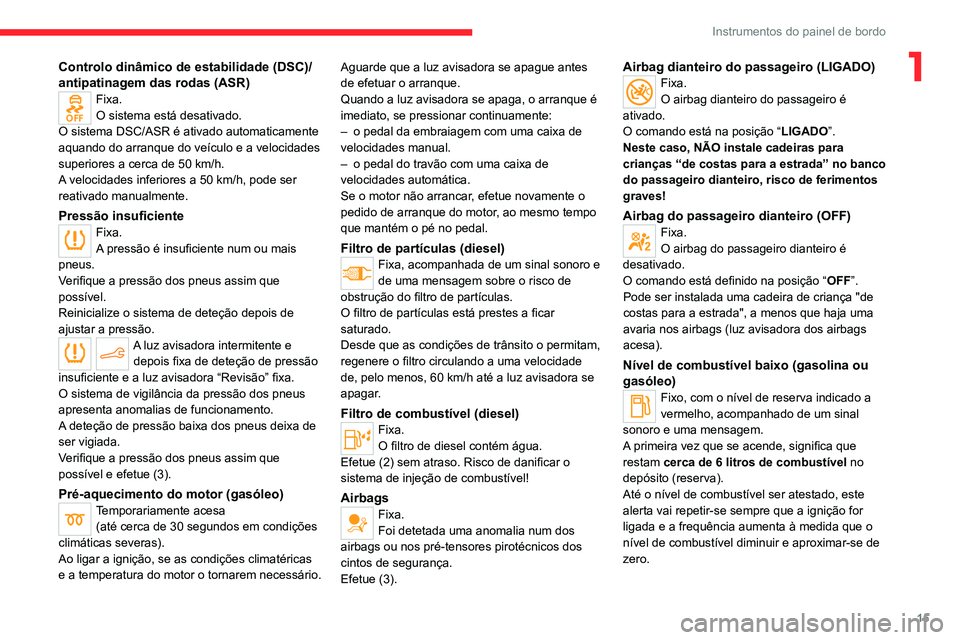

15
Instrumentos do painel de bordo
1Controlo dinâmico de estabilidade (DSC)/
antipatinagem das rodas (ASR)
Fixa.
O sistema está desativado.
O sistema DSC/ASR é ativado automaticamente
aquando do arranque do veículo e a velocidades
superiores a cerca de 50 km/h.
A velocidades inferiores a 50 km/h, pode ser
reativado manualmente.
Pressão insuficienteFixa.
A pressão é insuficiente num ou mais
pneus.
Verifique a pressão dos pneus assim que
possível.
Reinicialize o sistema de deteção depois de
ajustar a pressão.
A luz avisadora intermitente e depois fixa de deteção de pressão
insuficiente e a luz avisadora “Revisão” fixa.
O sistema de vigilância da pressão dos pneus
apresenta anomalias de funcionamento.
A deteção de pressão baixa dos pneus deixa de
ser vigiada.
Verifique a pressão dos pneus assim que
possível e efetue (3).
Pré-aquecimento do motor (gasóleo)Temporariamente acesa (até cerca de 30 segundos em condições
climáticas severas).
Ao ligar a ignição, se as condições climatéricas
e a temperatura do motor o tornarem necessário. Aguarde que a luz avisadora se apague antes
de efetuar o arranque.
Quando a luz avisadora se apaga, o arranque é
imediato, se pressionar continuamente:
–

o pedal da embraiagem com uma caixa de
velocidades manual.
–

o pedal do travão com uma caixa de
velocidades automática.
Se o motor não arrancar
, efetue novamente o
pedido de arranque do motor, ao mesmo tempo
que mantém o pé no pedal.
Filtro de partículas (diesel)Fixa, acompanhada de um sinal sonoro e
de uma mensagem sobre o risco de
obstrução do filtro de partículas.
O filtro de partículas está prestes a ficar
saturado.
Desde que as condições de trânsito o permitam,
regenere o filtro circulando a uma velocidade
de, pelo menos, 60 km/h até a luz avisadora se
apagar.
Filtro de combustível (diesel)
Fixa.
O filtro de diesel contém água.
Efetue (2) sem atraso. Risco de danificar o
sistema de injeção de combustível!
AirbagsFixa.
Foi detetada uma anomalia num dos
airbags ou nos pré-tensores pirotécnicos dos
cintos de segurança.
Efetue (3).
Airbag dianteiro do passageiro (LIGADO)Fixa.
O airbag dianteiro do passageiro é
ativado.
O comando está na posição “ LIGADO”.
Neste caso, NÃO instale cadeiras para
crianças “de costas para a estrada” no banco
do passageiro dianteiro, risco de ferimentos
graves!
Airbag do passageiro dianteiro (OFF)Fixa.
O airbag do passageiro dianteiro é
desativado.
O comando está definido na posição “ OFF”.
Pode ser instalada uma cadeira de criança "de
costas para a estrada", a menos que haja uma
avaria nos airbags (luz avisadora dos airbags
acesa).
Nível de combustível baixo (gasolina ou
gasóleo)
Fixo, com o nível de reserva indicado a
vermelho, acompanhado de um sinal
sonoro e uma mensagem.
A primeira vez que se acende, significa que
restam cerca de 6 litros de combustível no
depósito (reserva).
Até o nível de combustível ser atestado, este
alerta vai repetir-se sempre que a ignição for
ligada e a frequência aumenta à medida que o
nível de combustível diminuir e aproximar-se de
zero.

16
Instrumentos do painel de bordo
Abasteça rapidamente o depósito, para evitar
ficar sem combustível.
Nunca conduza até o depósito ficar
completamente vazio, pois pode danificar os
sistemas de injeção e de controlo de emissões.
Nível da bateria de tração baixo (elétrico)Fixa, acompanhada de um sinal sonoro.
O estado de carga da bateria de tração
é baixo.
Verifique a autonomia restante.
Ponha o veículo a carregar assim que possível.
Modo Tortoise com autonomia de
deslocação limitada (Elétrico)
Fixa.
O estado de carga da bateria de tração
é crítico.
A potência do motor diminui gradualmente.
É necessário pôr o veículo a carregar.
Se a luz avisadora permanecer acesa,
efetue

(2).
Avisador sonoro para peões (elétrico)Fixo.
Anomalia detetada no avisador sonoro.
Efetue (3).
Alerta de risco de colisão/Active Safety
Brake
Fixa, acompanhada de uma mensagem.
O sistema foi desativado através do ecrã
tátil (menu Driving/Veículo).
Intermitente.
O sistema ativa e trava o veículo
temporariamente para reduzir a velocidade da
colisão com o veículo à frente.
Para obter mais informações, consulte a secção
Condução.
Fixa, acompanhada de uma mensagem e
um sinal sonoro.
O sistema tem uma anomalia de funcionamento.
Efetue (3).
Fixa.
O sistema tem uma anomalia de
funcionamento.
Se estas luzes avisadoras se acenderem depois
de desligar e ligar novamente o motor, execute
(3).
Alerta de transposição involuntária de
linha ativo
Fixa.
O sistema foi automaticamente
desativado ou colocado em espera.
Intermitente.
Está prestes a transpor uma linha
descontínua sem ativar as luzes indicadoras de
mudança de direção.
O sistema é ativado e, em seguida, corrige a
trajetória do lado da linha detetada.
Para obter mais informações, consulte a secção
Condução.
Fixa.
O sistema tem uma anomalia de
funcionamento.
Efetue (3).
Ajuda à manutenção de viaFixo, acompanhado pela luz
avisadora de revisão.
O sistema tem uma anomalia de funcionamento.
Efetue (3).
Stop & Start (gasolina ou diesel)Fixa, acompanhada da apresentação de
uma mensagem.
O sistema Stop & Start foi desativado
manualmente.
O motor não se desliga na próxima paragem de
trânsito.
Fixa.
O sistema Stop & Start foi desativado
automaticamente.
O motor não se desliga na próxima paragem de
trânsito, se a temperatura exterior for:
–

inferior a 0 °C.
–


superior a +35 °C.
Para obter mais informações, consulte a secção
Condução

.
Intermitente e depois com luz fixa,
acompanhada de uma mensagem.
O sistema tem uma anomalia de funcionamento.
Efetue (3).
AdBlue® (BlueHDi)Ligada durante cerca de 30 segundos a
partir do momento em que a ignição é
ligada, acompanhada de uma mensagem que
indica a autonomia de deslocação.
A autonomia de deslocação está compreendida
entre 2400 km e 800 km.

17
Instrumentos do painel de bordo
1Reponha o nível de AdBlue®.Fixa a partir do momento em que a
ignição é ligada, acompanhada por um
sinal sonoro e por uma mensagem que indica a
autonomia de deslocação.
A autonomia de deslocação está compreendida
entre 800 km e 100 km.
Reponha de imediato o nível de AdBlue
® ou
efetue (3).
Intermitente, acompanhada de um sinal
sonoro e de uma mensagem que indica a
autonomia de deslocação.
A autonomia de deslocação é inferior a 100 km.
Deve obrigatoriamente repor o nível AdBlue
®
para evitar o bloqueio de arranque ou efetue
(3).
Intermitente, acompanhada de um sinal
sonoro e de uma mensagem que indica a
interdição do arranque.
O depósito AdBlue
® está vazio: o dispositivo de
antiarranque exigido por lei impede o arranque
do motor.
Para voltar a ligar o motor, reponha o nível de
AdBlue
® ou efetue (2).
É essencial adicionar pelo menos 5 litros de
AdBlue
® no depósito.
SCR (BlueHDi)Fixa, quando a ignição é ligada,
acompanhada de um sinal sonoro
e por uma mensagem.
Foi detetada uma anomalia de funcionamento do
sistema de controlo de emissões SCR. Este alerta desaparece assim que o nível de
emissão dos gases de escape volta aos valores
normais.
Luz avisadora AdBlue®
intermitente a partir do momento
em que a ignição é ligada, com a luz avisadora
de autodiagnóstico do motor fixa, acompanhado
de um sinal sonoro e de uma mensagem que
indica a autonomia de deslocação.
Dependendo da mensagem apresentada,
é possível conduzir até 1100 km antes do
imobilizador do motor ser acionado.
Efetue (3) de imediato, para evitar o bloqueio
do arranque.
Luz avisadora AdBlue®
intermitente a partir do momento
em que a ignição é ligada, com a luz avisadora
de autodiagnóstico do motor fixa, acompanha de
um sinal sonoro e uma mensagem a indicar que
o arranque foi bloqueado.
O imobilizador do motor impede o arranque
do motor (o limite de condução permitido foi
excedido após a confirmação de uma anomalia
de funcionamento do sistema de controlo de
emissões).
Para efetuar o arranque do motor, efetue (2).
Luz de nevoeiro traseiraFixa.
A luz está acesa.
Pé na embraiagem (gasolina ou gasóleo)Fixa.
Stop & Start: a passagem para o modo
START é recusada uma vez que o pedal da
embraiagem não se encontra totalmente
pressionado.
Pressione completamente o pedal da
embraiagem.
Pé no travãoFixa.
Omissão ou pressão insuficiente no pedal
do travão.
Com a caixa de velocidades automática ou o
seletor de velocidades, pode ser necessário
pressionar o pedal do travão para desbloquear a
caixa de velocidades do modo N.
Comutação automática das luzes de
estrada
Fixa, acompanhada de um sinal sonoro e
uma mensagem.
Foi detetada uma anomalia de funcionamento
numa função ou na câmara.
Efetue (2).
Luzes de aviso verdes
Stop & Start (gasolina ou diesel)
Fixa.
Quando o veículo para, o sistema Stop &
Start coloca o motor no modo STOP.
Pisca temporariamente.
O modo STOP encontra-se
temporariamente indisponível ou o modo START
é ativado automaticamente.

18
Instrumentos do painel de bordo
Para obter mais informações, consulte a secção
Condução.
Veículo pronto para circular (elétrico)Acesa de forma fixa, acompanhada de um sinal sonoro quando se acende.
O veículo está pronto para entrar em movimento
e os sistemas de conforto térmico estão
disponíveis.
A luz indicadora apaga-se quando atinge uma
velocidade de cerca de 5 km/h e acende-se de
novo quando o veículo para.
A lâmpada apaga-se quando desligar o motor e
sair do veículo.
Park AssistFixa.
Acesa: a função está ativa.
Para obter mais informações, consulte a secção
Condução.
Ajuda à manutenção de viaFixa.
A função foi ativada.
Todas as condições foram cumpridas: o sistema
está a funcionar.
Para obter mais informações, consulte a secção
Condução.
Luzes indicadoras de mudança de direçãoIntermitente com sinal sonoro.
As luzes indicadoras de mudança de
direção encontram-se acesas.
Luzes de presençaFixo.
As luzes encontram-se acesas.
Luzes de cruzamentoFixa.
As luzes encontram-se acesas.
Comutação automática das luzes de
estrada
Fixa.
A função foi ativada no ecrã tátil
(menu Driving/Veículo).
O comando de iluminação está na posição
“AUTO”.
Para obter mais informações, consulte a secção
Iluminação e visibilidade .
Luzes de nevoeiro dianteirasFixa.
As luzes de nevoeiro dianteiras
encontram-se acesas.
Luzes de aviso azuis
Luzes de estrada (máximos)
Fixa.
As luzes encontram-se acesas.
Indicadores
Indicador de revisão
As informações de revisão são expressas em
termos de distância (quilómetros) e tempo
(meses ou dias).
O alerta é apresentado quando uma destas
condições for atingida.
As informações de revisão são apresentadas
no quadro de bordo. Consoante a versão do
veículo:
–

A
linha de visualização do conta-quilómetros
indica a distância restante até à próxima revisão
ou a distância percorrida prevista, anterior
precedida pelo sinal “-”.
–

Uma mensagem de alerta indica a distância
restante, bem como o tempo restante até
à próxima revisão ou o prazo de revisão
ultrapassado.
O valor indicado é calculado de acordo
com a quilometragem percorrida e o
tempo passado desde a última revisão.
O alerta pode ser também acionado perto da
data de revisão.
Chave de manutençãoAcende-se temporariamente quando a ignição é ligada.
Prazo de revisão compreendido entre 1000 e
3000 km.
Fixa, quando a ignição é ligada.
O prazo da próxima revisão é inferior a
1000 km.
A revisão do seu veículo deve ser efetuada
muito em breve.

19
Instrumentos do painel de bordo
1Chave de manutenção intermitenteIntermitente e depois fixa, quando
a ignição é ligada.
(Com motores a gasóleo
BlueHDi, associado à
luz avisadora de reparação.)
O prazo para a revisão foi ultrapassado.
A revisão do seu veículo deve ser efetuada
assim que possível.
Reposição a zeros do indicador de
manutenção
O indicador de manutenção deve ser reposto a
zero após cada revisão.
Se tiver reparado o veículo:
►

Desligue a ignição.



► Pressione e mantenha pressionado botão
situado na extremidade do comando de
iluminação e mantenha-o pressionado.
►

Ligue a ignição sem arrancar o motor
. É
apresentada uma janela de ecrã temporária e é
iniciada uma contagem decrescente.
►

Quando o ecrã indica = 0, liberte o botão do
comando de iluminação; o símbolo de chave
desaparece.
Se desligou a bateria depois desta
operação, tranque o veículo e aguarde
pelo menos 5 minutos para que a reposição a
zeros seja registada.
Lembrete das informações de revisão
Pode visualizar as informações de
manutenção pressionando o botão
“Check” no menu do ecrã tátil Driving/Veículo.
Indicador de temperatura do
líquido de refrigeração
Dependendo do tipo de quadro de bordo, estas
informações estão apenas disponíveis na área
personalizável do quadro de bordo.


Com o motor em funcionamento:
– Na zona A, a temperatura está correta.
–

Na zona
B, a temperatura é demasiado
elevada. A luz avisadora associada e a luz
avisadora STOP
acendem-se a vermelho no
quadro de bordo, acompanhadas de uma
mensagem e de um sinal sonoro.
Tem de parar o veículo assim que for
possível fazê-lo em segurança.
Aguarde alguns minutos antes de desligar o
motor.
Depois de desligar a ignição, abra
cuidadosamente o capô e verifique o
nível do líquido de refrigeração.
Para obter mais informações sobre a
Verificação dos níveis, consulte a
secção correspondente.
Indicadores de autonomia
AdBlue
® (BlueHDi)
Os motores Diesel BlueHDi estão equipados
com uma funcionalidade que associa o sistema
de controlo de emissões SCR (Redução
Catalítica Seletiva) e o filtro de partículas diesel
(DPF) para o tratamento dos gases de escape.
Não funcionam sem o fluido AdBlue
®.
A partir do momento em que o nível de reserva
do reservatório de AdBlue
® tenha sido atingido
(entre 2400 e 0 km), uma luz avisadora
acende-se quando se liga a ignição, e surge
no painel de instrumentos uma estimativa
da distância que se pode percorrer antes do
bloqueio do arranque do motor.
O dispositivo regulamentar de
antiarranque do motor é ativado
automaticamente quando o reservatório de
AdBlue
® está vazio. O arranque do motor

20
Instrumentos do painel de bordo
A luz avisadora AdBlue pisca e é apresentada
uma mensagem (“Anomalia de funcionamento
de controlo de emissões: arranque interdito a
X km”), o que indica a autonomia de deslocação
em quilómetros.
Com o veículo em movimento, a mensagem
é apresentada a cada 30 segundos. O alerta
repete-se ao ligar a ignição.
Pode continuar a conduzir até 1100 km antes
do acionamento do sistema antiarranque do
motor.
Solicite a verificação por um
concessionário CITROËN ou por um
Reparador Autorizado.
Arranque interdito
Sempre que a ignição é ligada, é apresentada
a mensagem “ Anomalia de funcionamento de
controlo das emissões: arranque interdito ”.
Reiniciar o motor
Contacte um concessionário CITROËN
ou um Reparador Autorizado.
Indicador de potência
(elétrico)


CHARGE
deixa de ser possível até que o nível de
AdBlue® seja reposto.
Apresentação manual da autonomia de deslocação
Enquanto a autonomia de deslocação for
superior a 2400 km, esta não é apresentada
automaticamente.
Para visualizar as informações de
autonomia, pressione o botão “ Check” no
menu do ecrã tátil

Driving/V
eículo.
Ações necessárias devido à falta de AdBlue®
As seguintes luzes avisadoras acendem-se
quando a quantidade de AdBlue® é inferior
ao nível de reserva que corresponde a uma
autonomia de deslocação de 2400 km.
Juntamente com as luzes avisadoras, surgem
mensagens regulares a lembrar a necessidade
de repor o nível para evitar a interdição de
arranque do motor. Consulte a secção Luzes
avisadoras e indicadoras para obter detalhes
sobre as mensagens apresentadas.
Para obter mais informações sobre o
AdBlue® (BlueHDi) e mais
especificamente, sobre o abastecimento,
consulte a secção correspondente.
Luzes
avisadoras/
indicadoras acesas Ação
Autonomia
restante


Reponha o
nível.Entre 2400
km e 800
km


Reponha o
nível assim
que possível.Entre 800
km e 100
km


É essencial
repor o nível
,
existe o risco
de interdição
do arranque
do motor. Entre 100
km e 0 km


Para
conseguir
voltar a ligar
o motor,
adicione uma
quantidade
mínima de
5 litros de
AdBlue
® no
depósito. 0 km
Anomalia de funcionamento no
sistema de controlo de emissões SCR
Deteção de anomalias de funcionamento


Se for detetada uma anomalia
de funcionamento, estas
luzes avisadoras acendem-se,
acompanhadas de um sinal
sonoro e da apresentação
da mensagem “ Anomalia de
funcionamento de controlo
de emissões”.
O alerta é acionado com o veículo em
movimento, assim que a anomalia de
funcionamento for detetada e, em seguida, ao
ligar a ignição aquando dos trajetos seguintes,
enquanto persistir a causa da anomalia de
funcionamento.
Caso se trate de uma anomalia de
funcionamento temporária, o alerta
desaparece durante o trajeto seguinte, após o
autodiagnóstico do sistema de controlo de
emissões SCR.
Anomalia de funcionamento confirmada
durante a fase de condução permitida
(entre 1100 km e 0 km)
Após 50 km percorridos com a indicação
da anomalia de funcionamento ligada, a
anomalia de funcionamento no sistema SCR é
confirmada.

21
Instrumentos do painel de bordo
1A luz avisadora AdBlue pisca e é apresentada
uma mensagem (“Anomalia de funcionamento
de controlo de emissões: arranque interdito a
X km”), o que indica a autonomia de deslocação
em quilómetros.
Com o veículo em movimento, a mensagem
é apresentada a cada 30 segundos. O alerta
repete-se ao ligar a ignição.
Pode continuar a conduzir até 1100 km antes
do acionamento do sistema antiarranque do
motor.
Solicite a verificação por um
concessionário CITROËN ou por um
Reparador Autorizado.
Arranque interdito
Sempre que a ignição é ligada, é apresentada
a mensagem “ Anomalia de funcionamento de
controlo das emissões: arranque interdito ”.
Reiniciar o motor
Contacte um concessionário CITROËN
ou um Reparador Autorizado.
Indicador de potência
(elétrico)


CHARGE
Carga da bateria de tração durante a
desaceleração e a travagem.
ECO
Consumo moderado de energia e autonomia de
condução otimizada.
POWER
Consumo de energia pela unidade de tração
durante a aceleração.
Indicador do nível de carga
(elétrico)


O nível de carga efetiva da bateria de tração
e a autonomia restante são apresentados de
maneira contínua quando o veículo é ligado.
Com a ignição desligada, abrir a porta do
condutor ativa o indicador.
Luzes avisadoras de alerta
associadas
Dois níveis de alerta sucessivos indicam que
a energia disponível desceu para um nível baixo:
1.º nível: reserva
O estado de carga da bateria de tração é
baixo.
Fixa, acompanhada de um sinal sonoro.
►

V

erifique a autonomia restante no quadro de
bordo.
► Ponha o veículo a carregar assim que
possível.
2.º nível: crítico
O estado de carga da bateria de tração é
crítico.
Fixo, em conjunto com a luz avisadora da
reserva, acompanhada por um sinal sonoro.
►

É necessário pôr o veículo a carregar
.
A autonomia restante já não é calculada. A potência da unidade de tração diminui
gradualmente.
O aquecimento e o ar condicionado são
desligados (mesmo que o indicador de
consumo do conforto térmico não esteja no
nível “ECO”).
Indicador de fluxo (elétrico)
O indicador de fluxo apresenta os fluxos de
energia no veículo em tempo real.
Está disponível nos modos de visualização
“Pessoal 1”/“Pessoal 2” do quadro de bordo.
Para obter mais informações sobre os
Modos de visualização , consulte a secção
correspondente.

22
Instrumentos do painel de bordo
velocidade deve ser expressa na unidade
oficial do país (km/h ou mph).
A unidade pode ser alterada no menu
de configuração do ecrã, com o veículo
imobilizado.
Reóstato de iluminação
Este sistema permite adaptar manualmente a
intensidade luminosa do posto de condução em
função da luminosidade exterior.
Com sistema de áudio com
ecrã tátil BLUETOOTH
► Pressione o menu Definições.
► Selecione “Visor”.
► Pressione os botões para
regular a luminosidade.
Pode também desligar o ecrã:
► Selecione “Desligar o ecrã”.
O ecrã apaga-se completamente.
► Pressione novamente o ecrã (em qualquer
local na superfície) para ativá-lo.
Com ecrã tátil de 10" (13
cm)
► Pressione este botão para selecionar
o menu Definições.

O indicador muda de cor consoante o nível de
energia utilizado pela bateria de tração:
Azul: consumo de energia
Verde: recuperação de energia
Este indicador não representa o nível
efetivo de carga da bateria.
Indicador de consumo do
conforto térmico (elétrico)
(Consoante a versão)

O indicador mostra o consumo de energia
elétrica da bateria de tração através de
dispositivos de conforto térmico no habitáculo.
Os dispositivos em causa são os sistemas de
aquecimento e de ar condicionado.
Este equipamento pode ser utilizado:
–

Se o veículo não estiver ligado, quando a
lâmpada READY

estiver acesa.
– Se o veículo estiver ligado, quando a ignição
está ligada (modo “Lounge”).
Selecionar o modo ECO
limita o desempenho
de algum deste equipamento. O indicador de
consumo do conforto térmico passa para a zona
“ECO”.
Para aquecer ou arrefecer rapidamente
o habitáculo, selecione temporariamente
a definição máxima de aquecimento ou
arrefecimento.
Quando o aquecimento atinge o valor
máximo, o indicador de consumo do conforto
térmico está na zona MAX. Quando o
ar condicionado atinge o valor máximo,
permanece na zona ECO.
O uso excessivo do equipamento de conforto
térmico, em especial a uma velocidade
reduzida, pode reduzir consideravelmente a
autonomia do veículo.
Deve otimizar as definições do equipamento
quando atingir o nível pretendido de conforto
e ajustá-las, se necessário, sempre que ligar
o veículo.
Após um período prolongado sem utilizar
o aquecimento, pode notar um odor ligeiro
durante os primeiros minutos de utilização.
Teste manual
Esta função permite verificar determinados
indicadores e apresentar o registo dos alertas.
Pode ser acedida através do botão
“Check” no menu do ecrã tátil Driving/
Veículo.
As seguintes informações são apresentadas no
quadro de bordo:
–

Data da próxima revisão.
–


Pressões dos pneus.
–


Autonomia de deslocação associada
a


AdBlue
® e ao sistema SCR (BlueHDi Diesel).
–
Os alertas em curso.
Estas informações também são
apresentadas automaticamente sempre
que a ignição é ligada.
Conta-quilómetros total
O conta-quilómetros total mede a distância total
percorrida pelo veículo desde o registo inicial.
Com a ignição ligada, a distância total é
sempre apresentada. É apresentada durante
30 segundos depois de desligar a ignição.
É apresentada quando a porta do condutor
é aberta e quando o veículo é trancado ou
destrancado.
Em caso de deslocação ao estrangeiro,
pode ser necessário alterar as unidades
de distância (km milhas): a visualização da
