2020 TOYOTA PROACE Manual de utilização (in Portuguese)

305
Proace_pt_Chap08_En-cas-de-panne_ed2019_V02
Luz de mudança de
direcção lateral
Tipo A, W Y5W - 5W (âmbar)
As luzes encontram-se equipadas com vidro em policarbonato, revestidos por um verniz protector:F não as limpe com um pano seco ou abrasivo, nem com um detergente ou solvente,F utilize uma esponja e água com sabão ou um produto com um pH neutro,F ao utilizar a lavagem de alta pressão em sujidade persistente, não aponte a lança de maneira persistente para os faróis, para as luzes e para os seus contornos, para evitar deteriorar o respectivo verniz e a junta de estanqueidade.
A substituição de uma lâmpada deve ser efectuada com a luz apagada há vários minutos (risco de queimadura g r ave).F Não toque directamente na lâmpada com os dedos: utilize um pano sem pêlos.É obrigatório utilizar apenas lâmpadas do tipo anti-ultravioletas (UV), para não danificar as luzes.Substitua sistematicamente uma lâmpada com defeito por uma lâmpada nova com as mesmas referências e características.
- Empurre a luz de mudança de direcção lateral para trás e desencaixe-a.- Aquando da montagem, engate a luz de mudança de direcção para a frente e puxe-a para trás.
As lâmpadas de cor âmbar (luzes de mudança de direcção e luzes laterais), devem ser substituídas por lâmpadas com características
e cor idênticas.
8
Em caso de avaria

306
Proace_pt_Chap08_En-cas-de-panne_ed2019_V02

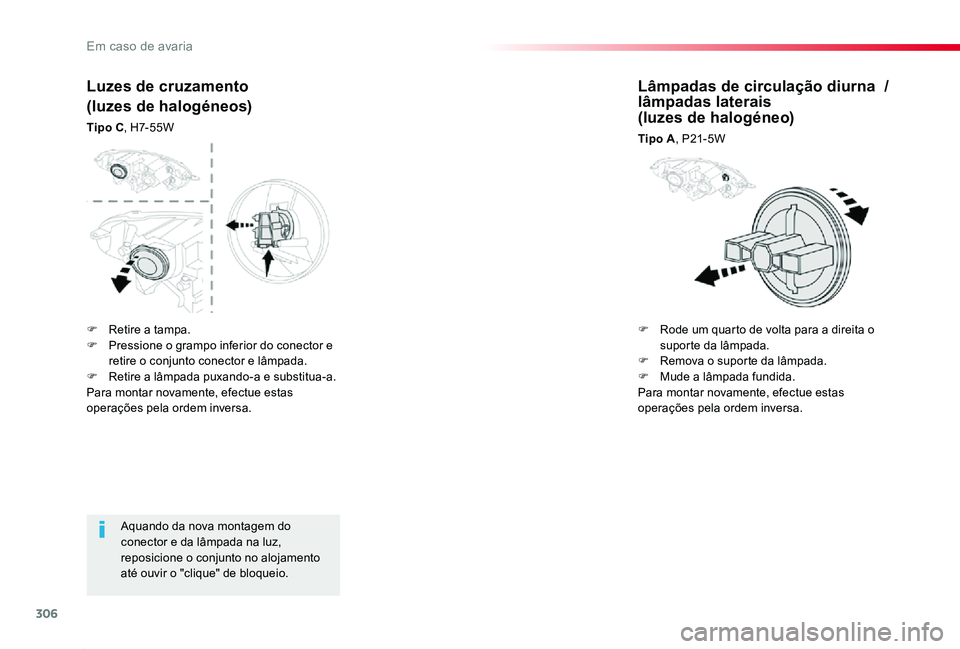

Aquando da nova montagem do conector e da lâmpada na luz, reposicione o conjunto no alojamento até ouvir o "clique" de bloqueio.
Luzes de cruzamento
(luzes de halogéneos)
Tipo C, H7- 5 5 W
Lâmpadas de circulação diurna / lâmpadas laterais (luzes de halogéneo)
Tipo A, P21- 5W
F Retire a tampa.F Pressione o grampo inferior do conector e retire o conjunto conector e lâmpada.F Retire a lâmpada puxando-a e substitua-a.Para montar novamente, efectue estas operações pela ordem inversa.
F Rode um quarto de volta para a direita o suporte da lâmpada.F Remova o suporte da lâmpada.F Mude a lâmpada fundida. Para montar novamente, efectue estas operações pela ordem inversa.
Em caso de avaria

307
Proace_pt_Chap08_En-cas-de-panne_ed2019_V02

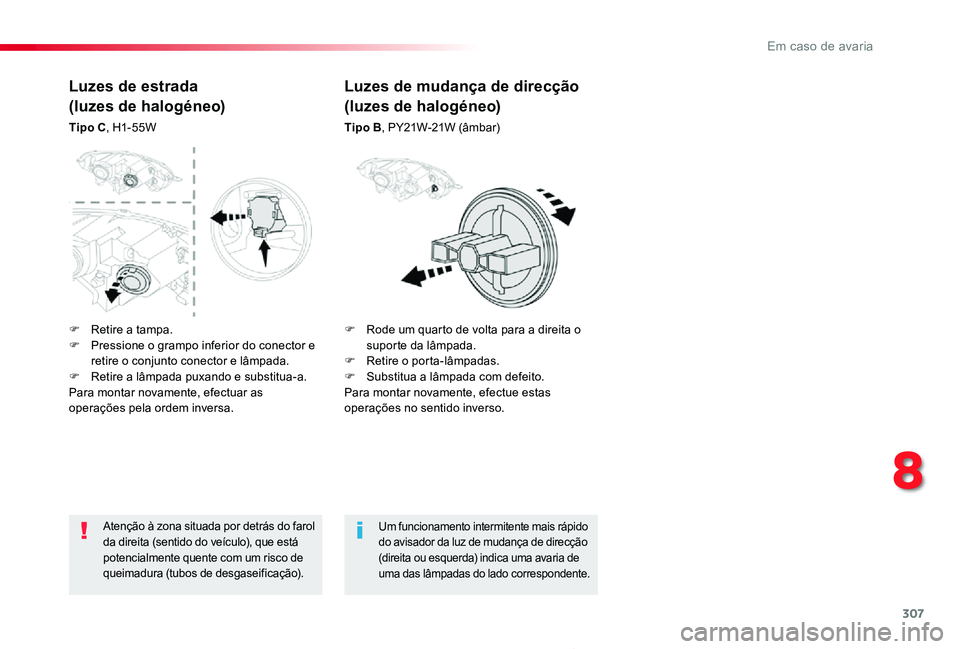

Atenção à zona situada por detrás do farol da direita (sentido do veículo), que está potencialmente quente com um risco de queimadura (tubos de desgaseificação).
Um funcionamento intermitente mais rápido do avisador da luz de mudança de direcção (direita ou esquerda) indica uma avaria de uma das lâmpadas do lado correspondente.
Luzes de mudança de direcção
(luzes de halogéneo)
Tipo B, PY21W-21W (âmbar)
Luzes de estrada
(luzes de halogéneo)
Tipo C, H1- 55W
F Retire a tampa.F Pressione o grampo inferior do conector e retire o conjunto conector e lâmpada.F Retire a lâmpada puxando e substitua-a.Para montar novamente, efectuar as operações pela ordem inversa.
F Rode um quarto de volta para a direita o suporte da lâmpada.F Retire o porta-lâmpadas.F Substitua a lâmpada com defeito.Para montar novamente, efectue estas operações no sentido inverso.
8
Em caso de avaria

308
Proace_pt_Chap08_En-cas-de-panne_ed2019_V02
Luzes de cruzamento
(luzes de xénon)
Tipo E, D8S 25W
F Rode um quarto de volta para a direita o suporte da lâmpada.F Remova o suporte da lâmpada.F Substitua a lâmpada com defeito.Para montar novamente, efectue estas operações no sentido inverso.
A substituição de lâmpadas de xénon D8S deve ser realizada por um concessionário ou reparador Toyota autorizado ou outro profissional igualmente qualificado e equipado, uma vez que existe o risco de eletrocução.É recomendado que as lâmpadas D8S sejam substituídas simultaneamente em caso de avaria de uma delas.
Luzes de estrada
(luzes de xénon)
Tipo C, H1- 55W
Aquando da montagem do conector e da lâmpada na luz, posicione novamente o conjunto no respectivo alojamento até ao "clique" de bloqueio.
Um funcionamento intermitente mais rápido do avisador da luz de mudança de direcção (direita ou esquerda) indica uma avaria de uma das lâmpadas do lado correspondente.
Luzes de mudança de direcção
(luzes de xénon)
Tipo B, PY21W-21W (âmbar)
F Retire a tampa.F Pressione o grampo inferior do conector e retire o conjunto conector e lâmpada.F Retire a lâmpada puxando e substitua-a.Para montar novamente, efectuar as operações pela ordem inversa.
Em caso de avaria

309
Proace_pt_Chap08_En-cas-de-panne_ed2019_V02
Luzes de nevoeiro
Tipo C, H11 - 5 5 W
F Pressione o grampo de bloqueio e desligue o conector.F Desaperte o porta-lâmpadas 1/4 de volta no sentido contrário ao dos ponteiros do relógio.F Retire o porta-lâmpadas.F Substitua a lâmpada com defeito.Para montar novamente, efectue as operações pela ordem inversa e pressione o embelezador para o colocar no local correcto.
Pode também dirigir-se a um concessionário ou reparador Toyota autorizado ou outro profissional igualmente qualificado e equipado para substituir estas lâmpadas.
F Sob o pára-choques dianteiro, desaparafuse os parafusos do deflector A.F Retire o deflector A.
Contacte qualquer concessionário ou reparador Toyota autorizado ou qualquer outro profissional igualmente qualificado e equipado para substituir este tipo de lâmpada LED e guias de luz.Está disponível um kit de LEDs de substituição nos concessionários Toyota.
Lâmpadas de circulação diurna / lâmpadas laterais (faróis de xénon)
8
Em caso de avaria

310
Proace_pt_Chap08_En-cas-de-panne_ed2019_V02
Lâmpadas traseiras (portas
da retaguarda divididas
com vidro)
Para mais informações sobre a Substituição de uma lâmpada e nomeadamente os tipos de lâmpadas, consulte a rubrica correspondente.
F Enquando suporta a luz, pressione o
grampo situado no interior e, em seguida, retire a luz com cuidado.F Desligue o conector eléctrico.
Para veículos com forra interior, contacte um concessionário ou reparador Toyota autorizado ou outro profissional igualmente qualificado e equipado para efetuar a reparação.
1. Luzes de travagem/luzes de presença Tipo B, P21/5W 21/5W2. Luzes de mudança de direcção Tipo B, PY21W 21W (âmbar)3. Luzes de marcha-atrás Tipo B, P21W-21W4. Luzes de nevoeiro/luzes de presença Tipo B, P21/4W 21/4W
F Identifique a lâmpada avariada e, em seguida, abra as portas traseiras.
F Afaste ligeiramente as 3 linguetas e, em seguida, extraia o porta-lâmpadas.F Retire a lâmpada avariada pressionando ligeiramente por cima e rodando um quarto de volta no sentido dos ponteiros do relógio.F Substitua a lâmpada.Para montar novamente, efectuar estas operações pela ordem inversa.
F A partir do interior, se presente no seu veículo, retire a grelha de ventilação.F A partir do exterior, desaparafuse os dois parafusos de fixação.
Em caso de avaria

311
Proace_pt_Chap08_En-cas-de-panne_ed2019_V02

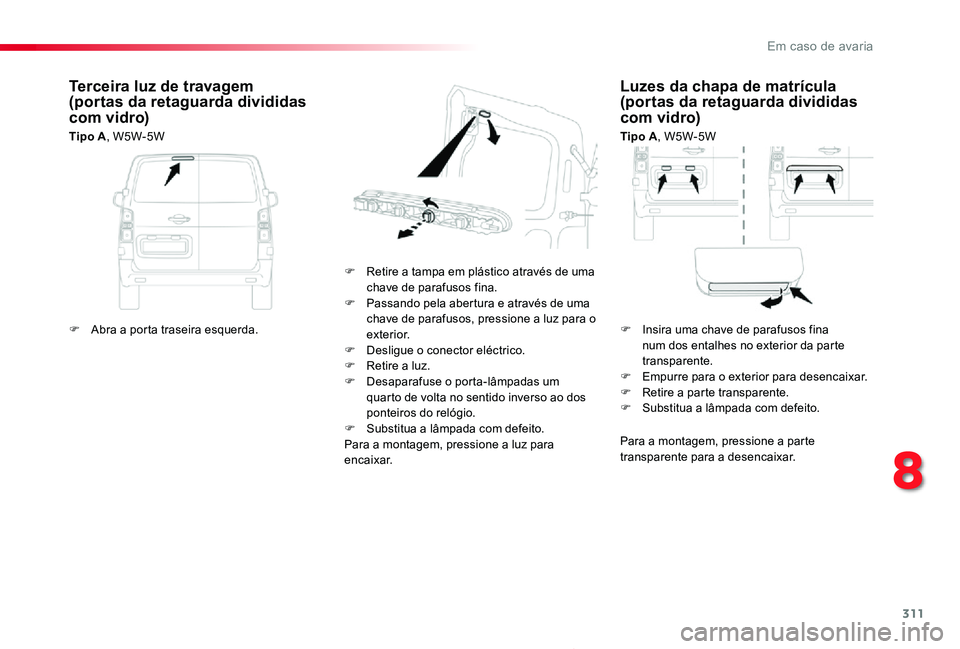

Luzes da chapa de matrícula (portas da retaguarda divididas com vidro)
Tipo A, W5W-5W
F Retire a tampa em plástico através de uma chave de parafusos fina.F Passando pela abertura e através de uma chave de parafusos, pressione a luz para o exterior.F Desligue o conector eléctrico.F Retire a luz.F Desaparafuse o porta-lâmpadas um quarto de volta no sentido inverso ao dos ponteiros do relógio.F Substitua a lâmpada com defeito.Para a montagem, pressione a luz para encaixar.
Terceira luz de travagem (portas da retaguarda divididas com vidro)
Tipo A, W5W-5W
Para a montagem, pressione a parte transparente para a desencaixar.
F Abra a porta traseira esquerda.F Insira uma chave de parafusos fina num dos entalhes no exterior da parte transparente.F Empurre para o exterior para desencaixar.F Retire a parte transparente.F Substitua a lâmpada com defeito.
8
Em caso de avaria

312
Proace_pt_Chap08_En-cas-de-panne_ed2019_V02

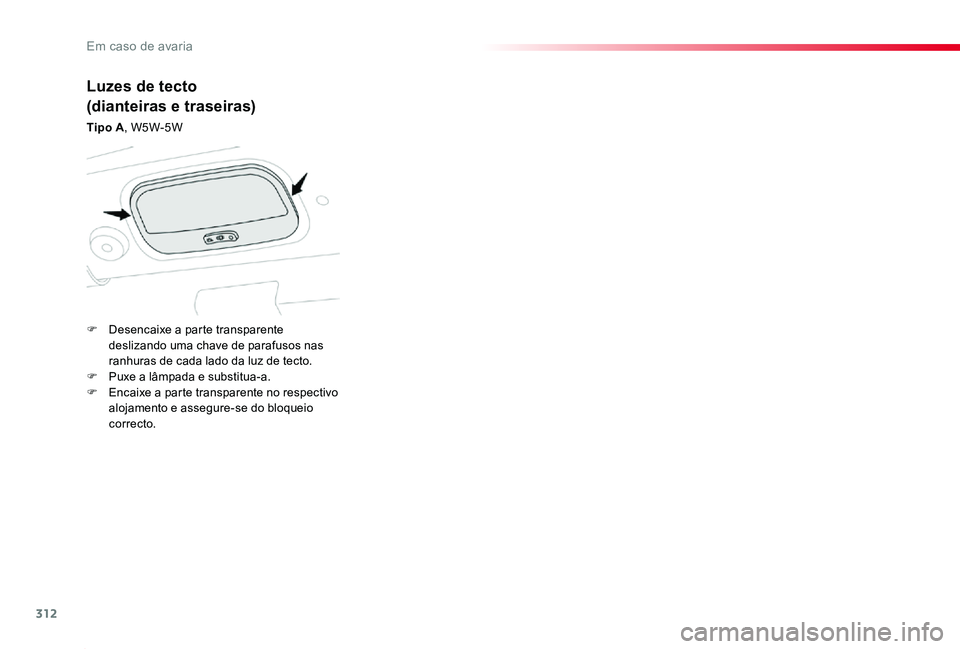

Luzes de tecto
(dianteiras e traseiras)
Tipo A, W5W-5W
F Desencaixe a parte transparente deslizando uma chave de parafusos nas ranhuras de cada lado da luz de tecto.F Puxe a lâmpada e substitua-a.F Encaixe a parte transparente no respectivo alojamento e assegure-se do bloqueio correcto.
