2020 TOYOTA PROACE Manual de utilização (in Portuguese)

289
Proace_pt_Chap08_En-cas-de-panne_ed2019_V02
Se o seu veículo estiver equipado
com um kit de desempanagem
provisória de pneus
1. Compressor 12 V. Contém um produto de colmatagem para reparar temporariamente a roda e ajustar a pressão do pneu.2. Argola de reboque.
Se o seu veículo estiver
equipado com uma roda
sobresselente
1. Chave de desmontagem de rodas. Permite a desmontagem dos parafusos de fixação da roda e a subida/descida do macaco.2. Macaco. Permite a elevação do veículo.3. Ferramentas de desmontagem de tampões/embelezadores. Se presente no seu veículo, permite a desmontagem dos tampões dos parafusos nas rodas em alumínio ou do embelezador central nas rodas em chapa.4. Chave para parafusos anti-roubo. Permite a adaptação da chave de desmontagem de rodas com os parafusos especiais "anti-roubo".5. Argola de reboque.
Estas ferramentas são específicas do seu veículo e podem variar consoante o equipamento. Não as utilize para outros fins.
8
Em caso de avaria

290
Proace_pt_Chap08_En-cas-de-panne_ed2019_V02
Este kit é instalado numa caixa de ferramentas.
* Se equipado.
Este kit é composto por um compressor e por um cartucho de produto de colmatagem.Permite-lhe efectuar uma reparação temporária do pneu.Pode assim dirigir-se à oficina mais próxima.Ser ve para reparar a maioria dos furos susceptíveis de afetar o pneu, situados no piso ou no flanco do pneu.O respectivo compressor permite-lhe controlar e ajustar a pressão do pneu.
Kit de desempanagem provisória de pneus*
Acesso ao kit
1. Compressor 12 V. Contém um produto de colmatagem para reparar temporariamente a roda e ajustar a pressão do pneu.2. Argola de reboque.
A pressão de enchimento dos pneus encontra-se indicada nesta etiqueta.
O circuito eléctrico do veículo permite a ligação do compressor durante o tempo necessário para a reparação do pneu danificado.Utilize apenas as duas tomadas de 12 V, situadas na dianteira, para ligar o seu compressor.
Para mais informações sobre o Reboque, consulte a rubrica correspondente.
Detalhe das ferramentas
Estas ferramentas são específicas do seu veículo e podem variar consoante o equipamento. Não as utilize para outros fins.
Para mais informações sobre a Caixa
de ferramentas, consulte a rubrica correspondente.
Em caso de avaria

291
Proace_pt_Chap08_En-cas-de-panne_ed2019_V02
A. Selector de posição "Reparação" ou "Enchimento".B. Interruptor marcha "I" / paragem "O".C. Botão de esvaziamento.D. Manómetro (em bar e p.s.i.).E. Compartimento com um cabo com adaptador para tomada 12 V.
Descrição do kit
F. Cartucho de produto de colmatagem.G. Tubo branco com tampão para a reparação.H. Tubo preto para o enchimento.I. Autocolante de limitação de velocidade.
O autocolante de limitação de velocidade I deve ser colado no volante do veículo para o lembrar de que uma roda se encontra em utilização temporária.Não ultrapasse a velocidade de 80 km/h com um pneu reparado com a ajuda deste tipo de kit.
8
Em caso de avaria

292
Proace_pt_Chap08_En-cas-de-panne_ed2019_V02

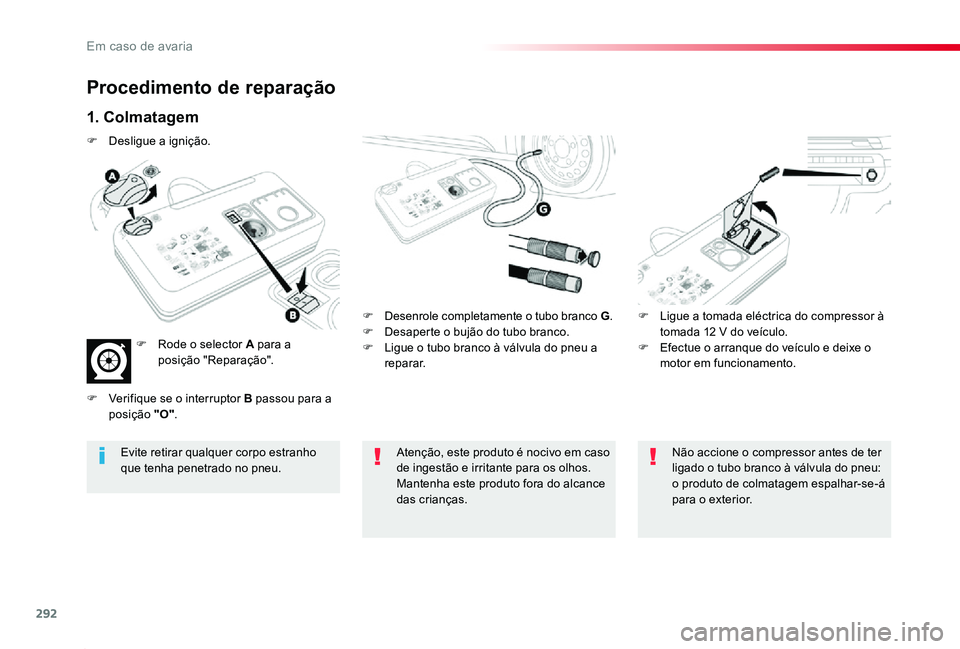

Procedimento de reparação
1. Colmatagem
F Desenrole completamente o tubo branco G.F Desaperte o bujão do tubo branco.F Ligue o tubo branco à válvula do pneu a reparar.
F Ligue a tomada eléctrica do compressor à tomada 12 V do veículo.F Efectue o arranque do veículo e deixe o motor em funcionamento.
Atenção, este produto é nocivo em caso de ingestão e irritante para os olhos.Mantenha este produto fora do alcance das crianças.
Evite retirar qualquer corpo estranho que tenha penetrado no pneu.
Não accione o compressor antes de ter ligado o tubo branco à válvula do pneu: o produto de colmatagem espalhar-se-á para o exterior.
F Desligue a ignição.
F Rode o selector A para a posição "Reparação".
F Verifique se o interruptor B passou para a posição "O".
Em caso de avaria

293
Proace_pt_Chap08_En-cas-de-panne_ed2019_V02
Se após cerca de 5 a 7 minutos a pressão não for atingida, tal indica que não é possível reparar o pneu; contacte um concessionário ou reparador Toyota autorizado ou outro profissional igualmente qualificado e equipado para assistência.
F Coloque o compressor em funcionamento ao deslocar o interruptor B para a posição "l" até que a pressão do pneu atinja os 2,0 bars. O produto de colmatagem é injectado sob pressão no pneu; não desligue o tubo da válvula durante esta operação (risco de s a l p i c o s).
F Retire o kit e aperte novamente o tampão do tubo branco. Tenha atenção para não sujar o seu veículo com vestígios de líquido. Mantenha o kit ao seu alcance.
2. Enchimento
F Rode o selector A para a posição "Enchimento".
F Desenrole completamente o tubo preto H.F Ligue o tubo preto à válvula da roda reparada.F Coloque o veículo em movimento imediatamente, durante cerca de cinco quilómetros, a velocidade reduzida (entre 20 e 60 km/h), para colmatar o furo.
F Pare para verificar a reparação e a pressão através do kit.
8
Em caso de avaria

294
Proace_pt_Chap08_En-cas-de-panne_ed2019_V02
F Ligue novamente a tomada eléctrica do compressor à tomada de 12 V do veículo.F Efectue o arranque do veículo e deixe o motor em funcionamento.
F Ajuste a pressão através do compressor (para encher: interruptor B na posição "l"; para esvaziar: interruptor B na posição "O" e prima o botão C), de acordo com a etiqueta de pressão dos pneus do veículo, situada ao nível da porta do condutor. Uma perda de pressão indica que o furo não foi totalmente tapado; contacte um concessionário ou reparador Toyota autorizado ou outro profissional igualmente qualificado e equipado para assistência.F Retire o kit e, em seguida, arrume-o.F Conduza a baixa velocidade (80 km/h máx) limitando a cerca de 200 km a distância efectuada.
Logo que possível, dirija-se a um concessionário ou reparador Toyota autorizado ou outro profissional igualmente qualificado e equipado.Refira imperativamente ao técnico a utlização deste kit. Após diagnóstico, o técnico dir-lhe-á se o pneu pode ser reparado ou se deve ser substituído.
Remoção do cartucho
F Arrume o tubo preto.F Desencaixe a base cur va do tubo branco.F Mantenha o compressor na vertical.
Tenha atenção aos derrames de líquido.A data limite de utilização do líquido está inscrita no cartucho.O cartucho de líquido é de utilização única; caso seja encetado, deve ser substituído.Após utilização, não elimine o cartucho no ambiente, entregue-o à Toyota ou a um organismo encarregado de proceder à respectiva recuperação.Não se esqueça de obter um novo cartucho de líquido antifuro, disponível num concessionário ou reparador Toyota autorizado ou outro profissional igualmente qualificado e equipado.
F Desaperte o cartucho por baixo.
Em caso de avaria

295
Proace_pt_Chap08_En-cas-de-panne_ed2019_V02
Controlo de pressão/
Enchimento ocasional
Pode utilizar igualmente o compressor, sem injecção de produto para controlar ou encher ocasionalmente os seus pneus.
F Rode o selector A para a posição "Enchimento".
F Ligue a tomada eléctrica do compressor à tomada 12V do veículo.F Efectue o arranque do veículo e deixe o motor em funcionamento.F Ajuste a pressão do compressor (para encher: interruptor B na posição "I"; para esvaziar: interruptor B na posição "O" e pressão no botão C), em conformidade com a etiqueta de pressão dos pneus do veículo.F Retire o kit e, em seguida, arrume-o.
Se for necessário ajustar a pressão de um ou mais pneus, terá de reinicializar o sistema de aviso da pressão dos pneus.Para mais informações sobre a deteção do Sistema de Aviso da Pressão dos Pneus (TPWS), consulte a secção correspondente.F Desenrole completamente o tubo preto H.F Ligue o tubo preto à válvula da roda.
8
Em caso de avaria

296
Proace_pt_Chap08_En-cas-de-panne_ed2019_V02
Substituir uma roda
As ferramentas estão instaladas numa caixa de ferramentas.
Acesso à ferramenta
1. Chave de rodas. Permite retirar dos parafusos de fixação da roda e a subida/descida do macaco.2. Macaco.
Permite levantar o veículo.3. Ferramenta de desmontagem de tampões/embelezador central. Se presente no seu veículo, permite retirar os tampões dos parafusos das rodas em alumínio ou o embelezador nas rodas em chapa.4. Casquilho para parafuso antiroubo. Permite a adaptação da chave de rodas aos parafusos especiais "anti-roubo".
5. Anel de reboque.
Para obter mais informações sobre o Reboque, consulte a rubrica correspondente.
O macaco deve ser utilizado apenas para substituir um pneu danificado.O macaco não necessita de qualquer manutenção.
O macaco está de acordo com a regulamentação europeia, tal como definido na Directiva Máquinas 2006/42/CE.
Descrição das ferramentas
Estas ferramentas são específicas do seu veículo e podem variar consoante o equipamento. Não as utilize para outros fins.
Para mais informações sobre a Caixa de ferramentas, consulte a rubrica correspondente.
