6577-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)
7
Mantenimiento y cuidados

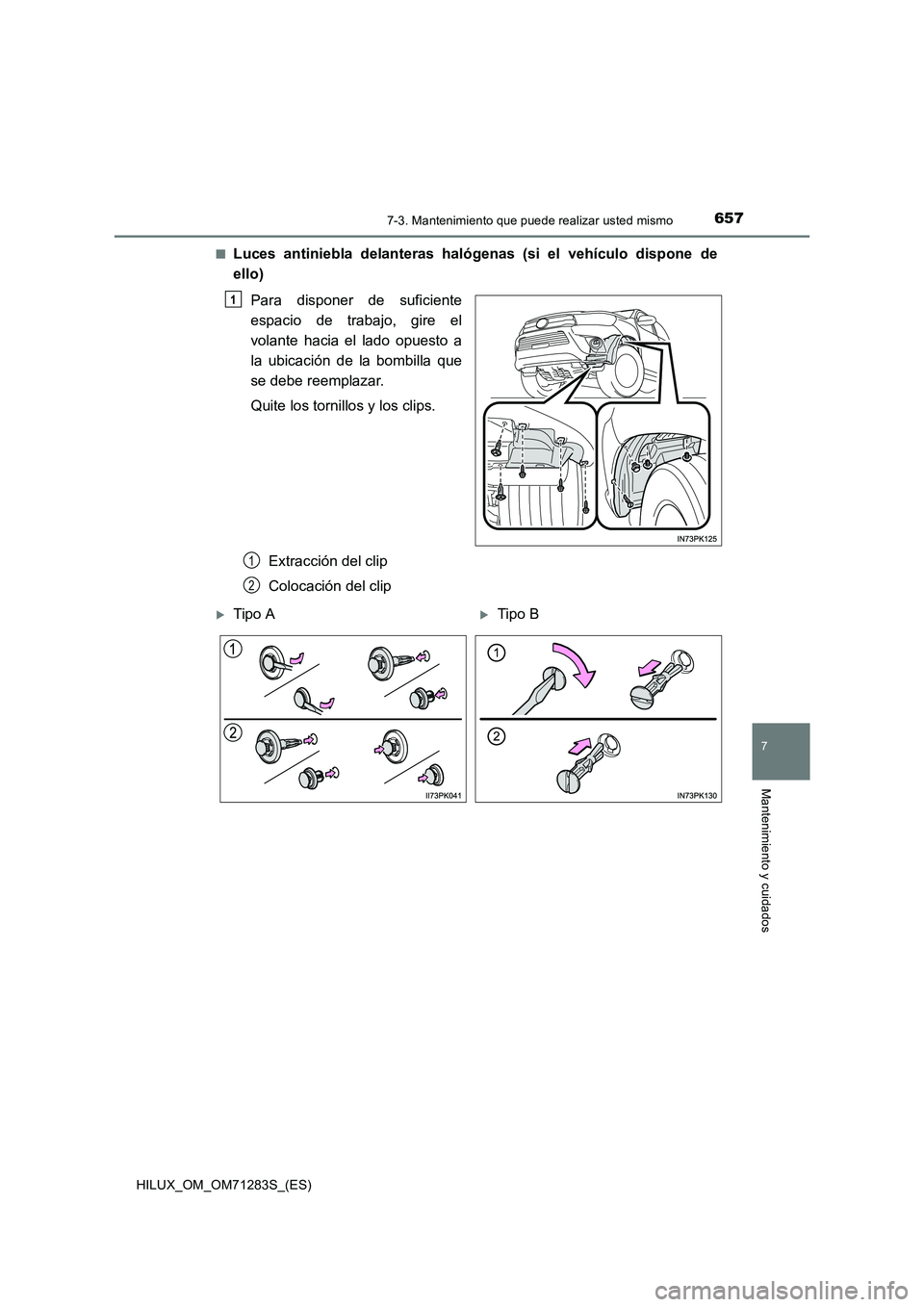

■Luces antiniebla delanteras halógenas (si el vehículo dispone de
ello)
Para disponer de suficiente
espacio de trabajo, gire el
volante hacia el lado opuesto a
la ubicación de la bombilla que
se debe reemplazar.
Quite los tornillos y los clips.
Extracción del clip
Colocación del clip
1
1
2
Tipo ATipo B

6587-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)

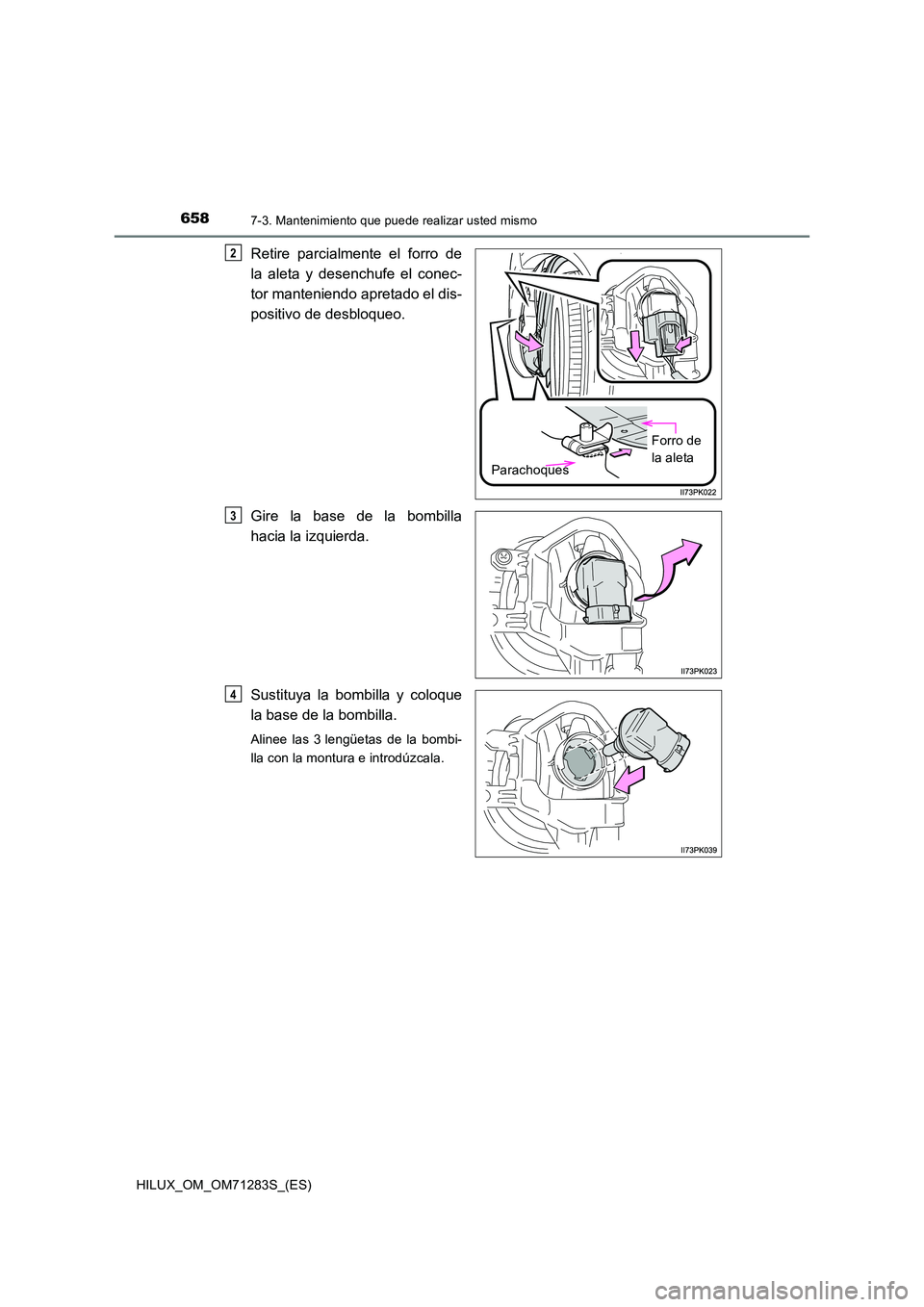

Retire parcialmente el forro de
la aleta y desenchufe el conec-
tor manteniendo apretado el dis-
positivo de desbloqueo.
Gire la base de la bombilla
hacia la izquierda.
Sustituya la bombilla y coloque
la base de la bombilla.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
Parachoques
Forro de
la aleta
2
3
4

6597-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)
7
Mantenimiento y cuidados

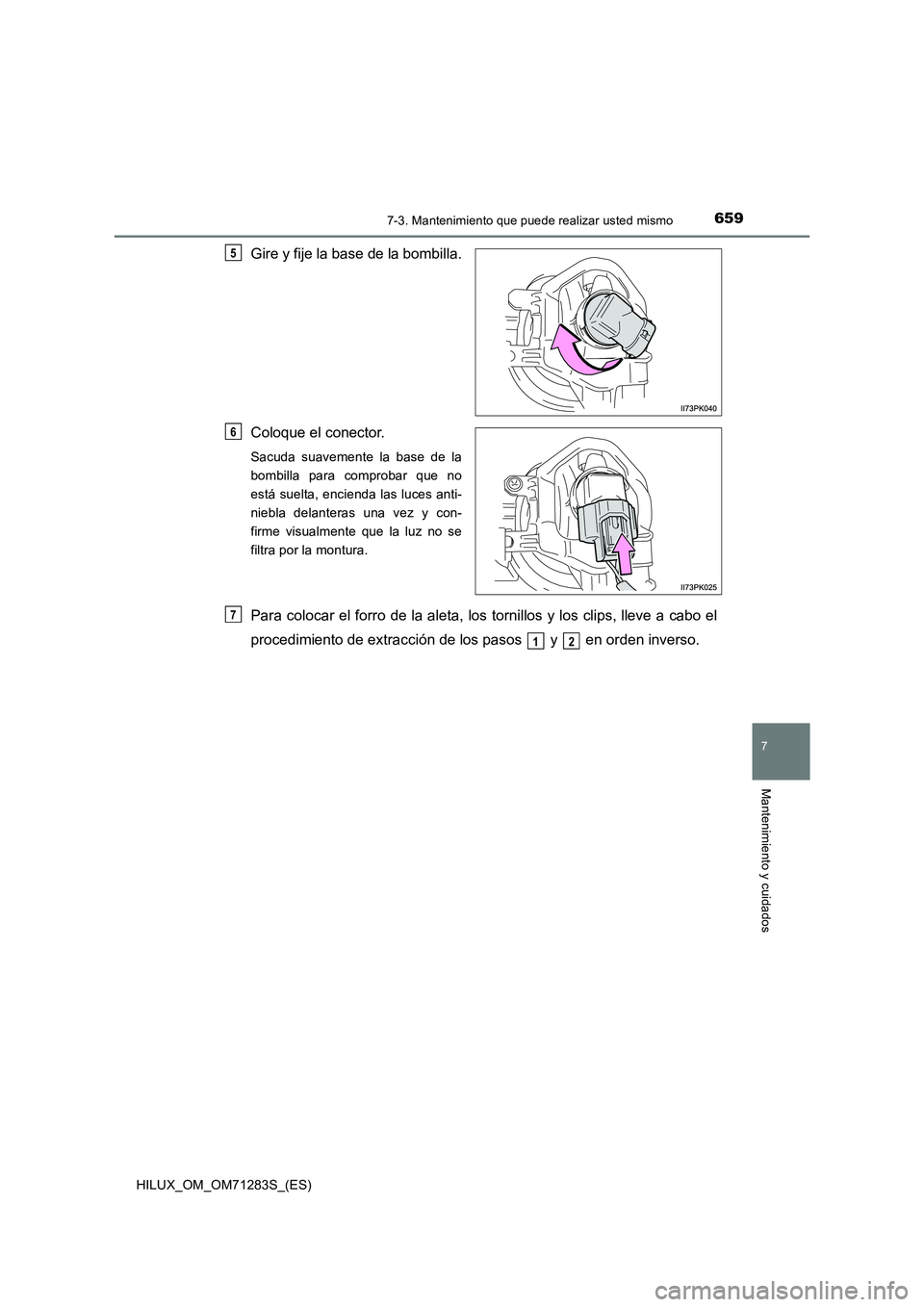

Gire y fije la base de la bombilla.
Coloque el conector.
Sacuda suavemente la base de la
bombilla para comprobar que no
está suelta, encienda las luces anti-
niebla delanteras una vez y con-
firme visualmente que la luz no se
filtra por la montura.
Para colocar el forro de la aleta, los tornillos y los clips, lleve a cabo el
procedimiento de extracción de los pasos y en orden inverso.
5
6
7
12

6607-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)■

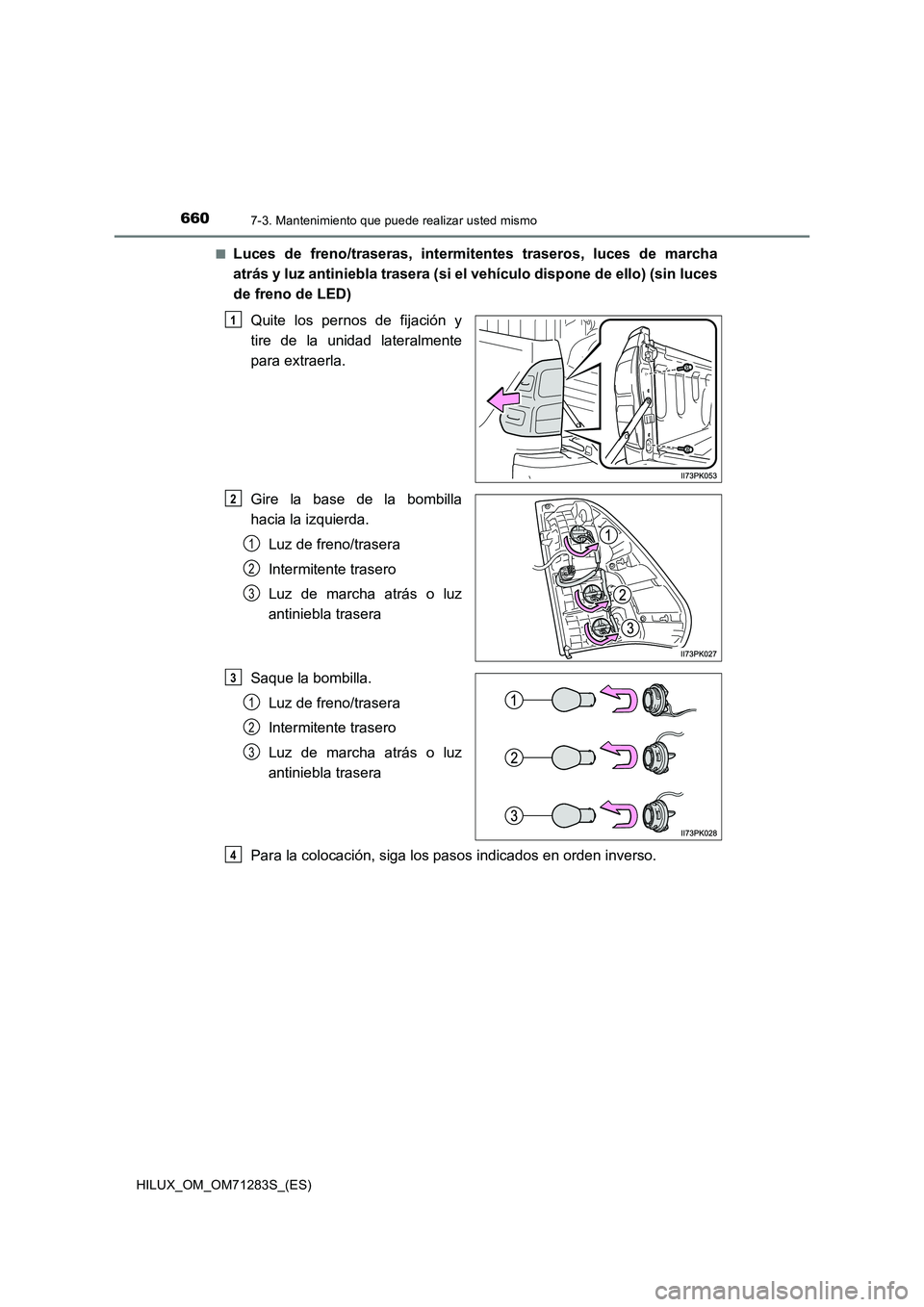

Luces de freno/traseras, intermitentes traseros, luces de marcha
atrás y luz antiniebla trasera (si el vehículo dispone de ello) (sin luces
de freno de LED)
Quite los pernos de fijación y
tire de la unidad lateralmente
para extraerla.
Gire la base de la bombilla
hacia la izquierda.
Luz de freno/trasera
Intermitente trasero
Luz de marcha atrás o luz
antiniebla trasera
Saque la bombilla.
Luz de freno/trasera
Intermitente trasero
Luz de marcha atrás o luz
antiniebla trasera
Para la colocación, siga los pasos indicados en orden inverso.
1
2
1
2
3
3
1
2
3
4

6617-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)
7
Mantenimiento y cuidados

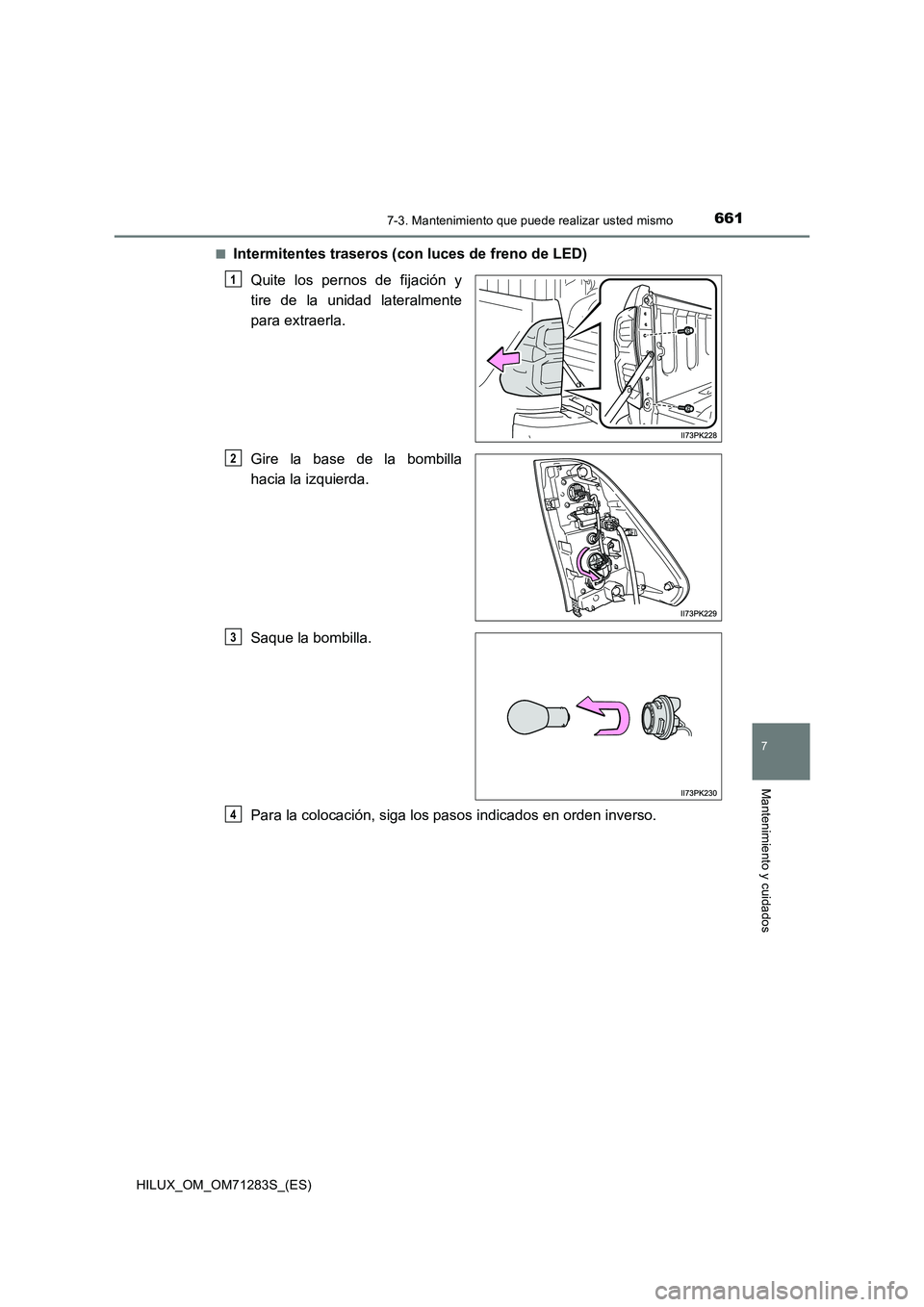

■Intermitentes traseros (con luces de freno de LED)
Quite los pernos de fijación y
tire de la unidad lateralmente
para extraerla.
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
3
4

6627-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)■

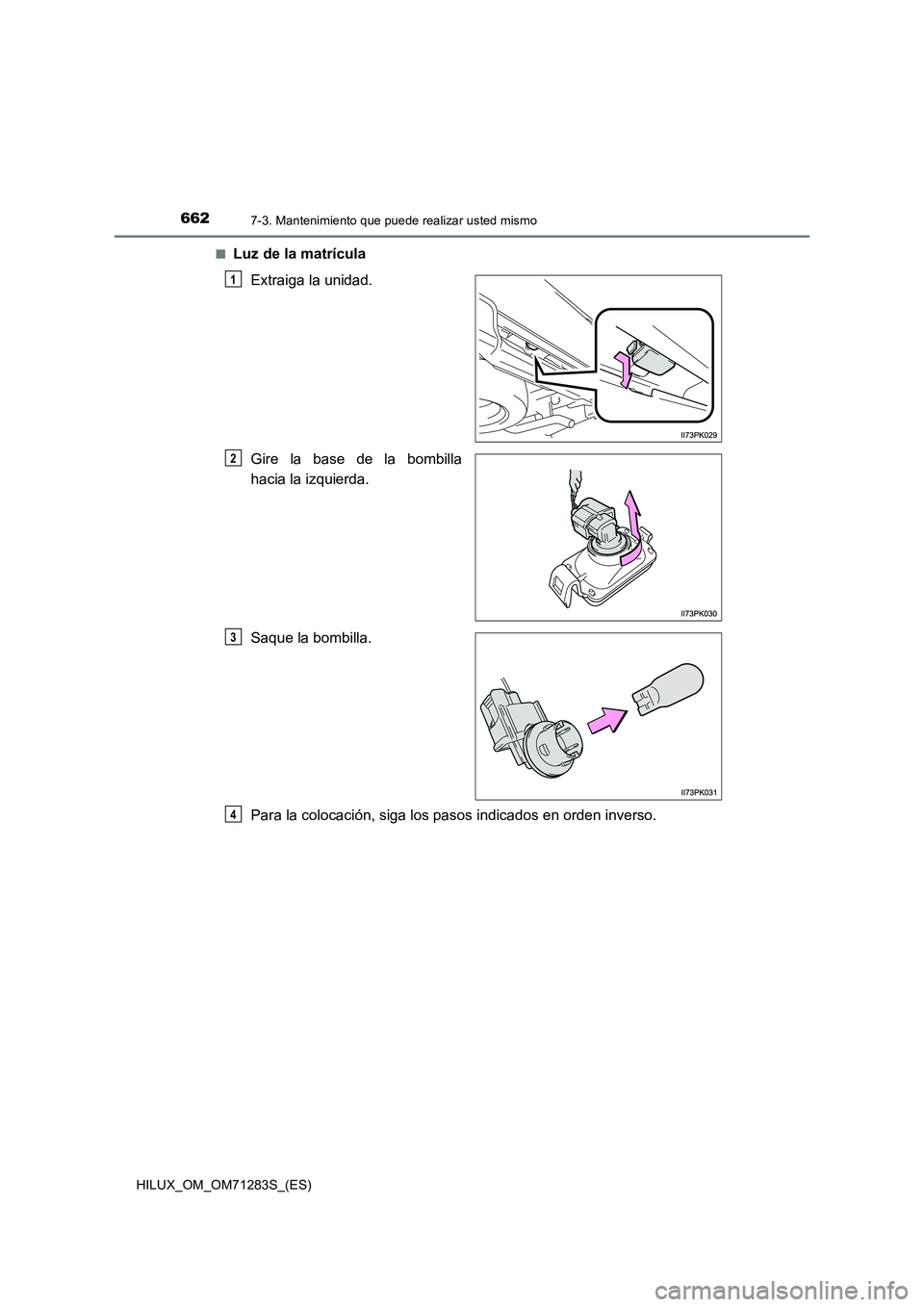

Luz de la matrícula
Extraiga la unidad.
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
3
4

6637-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)
7
Mantenimiento y cuidados

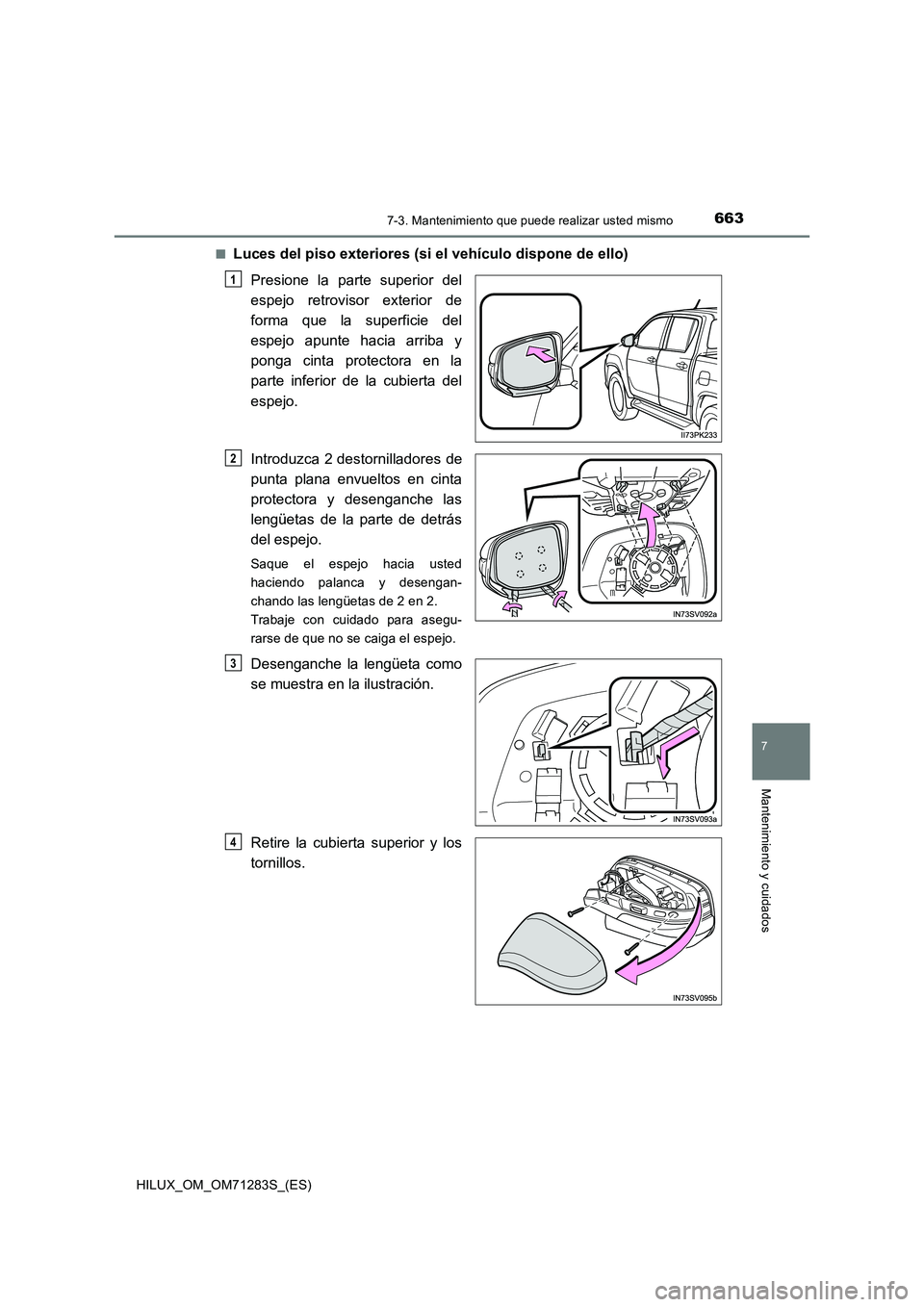

■Luces del piso exteriores (si el vehículo dispone de ello)
Presione la parte superior del
espejo retrovisor exterior de
forma que la superficie del
espejo apunte hacia arriba y
ponga cinta protectora en la
parte inferior de la cubierta del
espejo.
Introduzca 2 destornilladores de
punta plana envueltos en cinta
protectora y desenganche las
lengüetas de la parte de detrás
del espejo.
Saque el espejo hacia usted
haciendo palanca y desengan-
chando las lengüetas de 2 en 2.
Trabaje con cuidado para asegu-
rarse de que no se caiga el espejo.
Desenganche la lengüeta como
se muestra en la ilustración.
Retire la cubierta superior y los
tornillos.
1
2
3
4

6647-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)

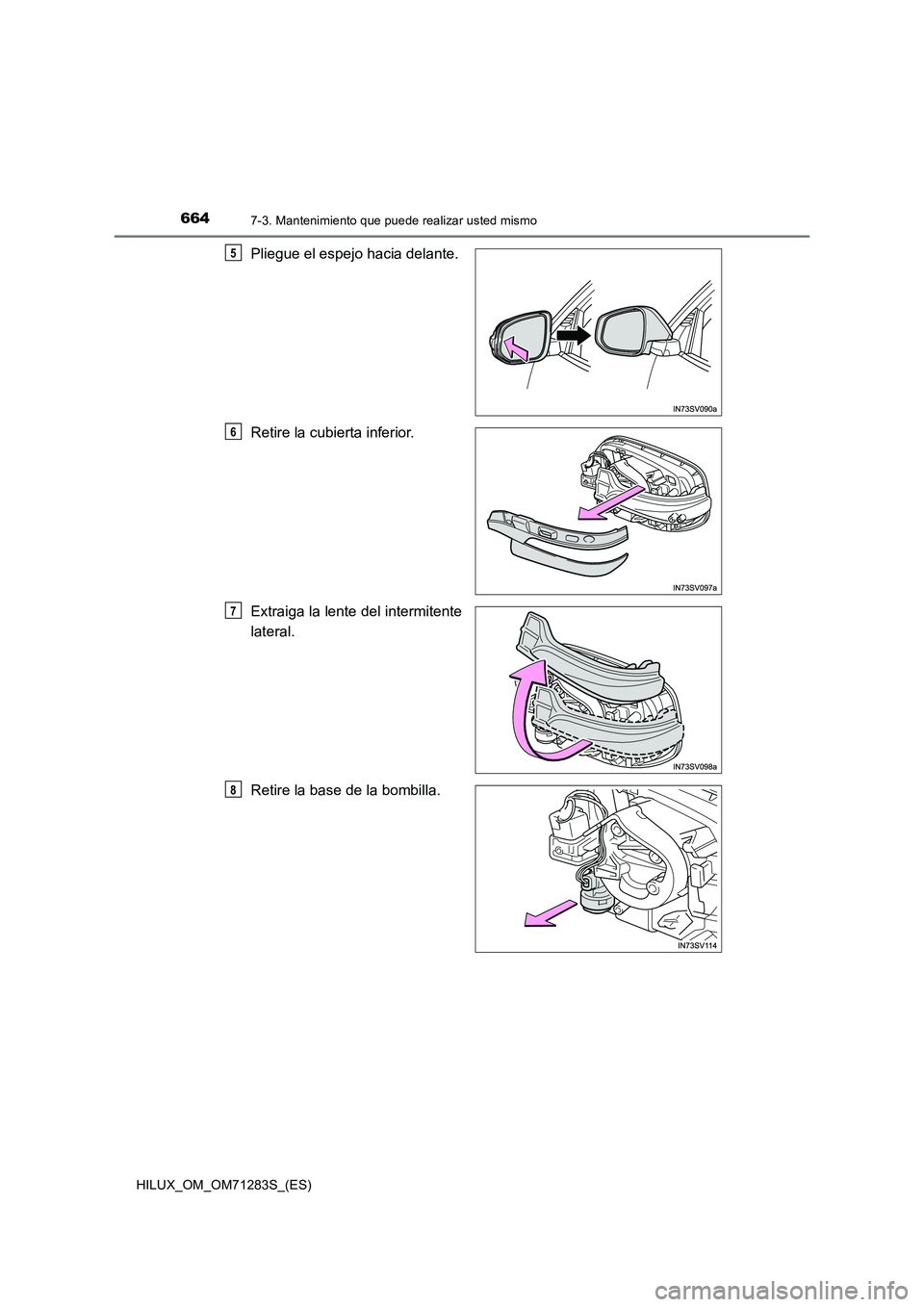

Pliegue el espejo hacia delante.
Retire la cubierta inferior.
Extraiga la lente del intermitente
lateral.
Retire la base de la bombilla.5
6
7
8
