2020 TOYOTA HILUX Manuale de Empleo (in Spanish)

6978-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71283S_(ES)
8

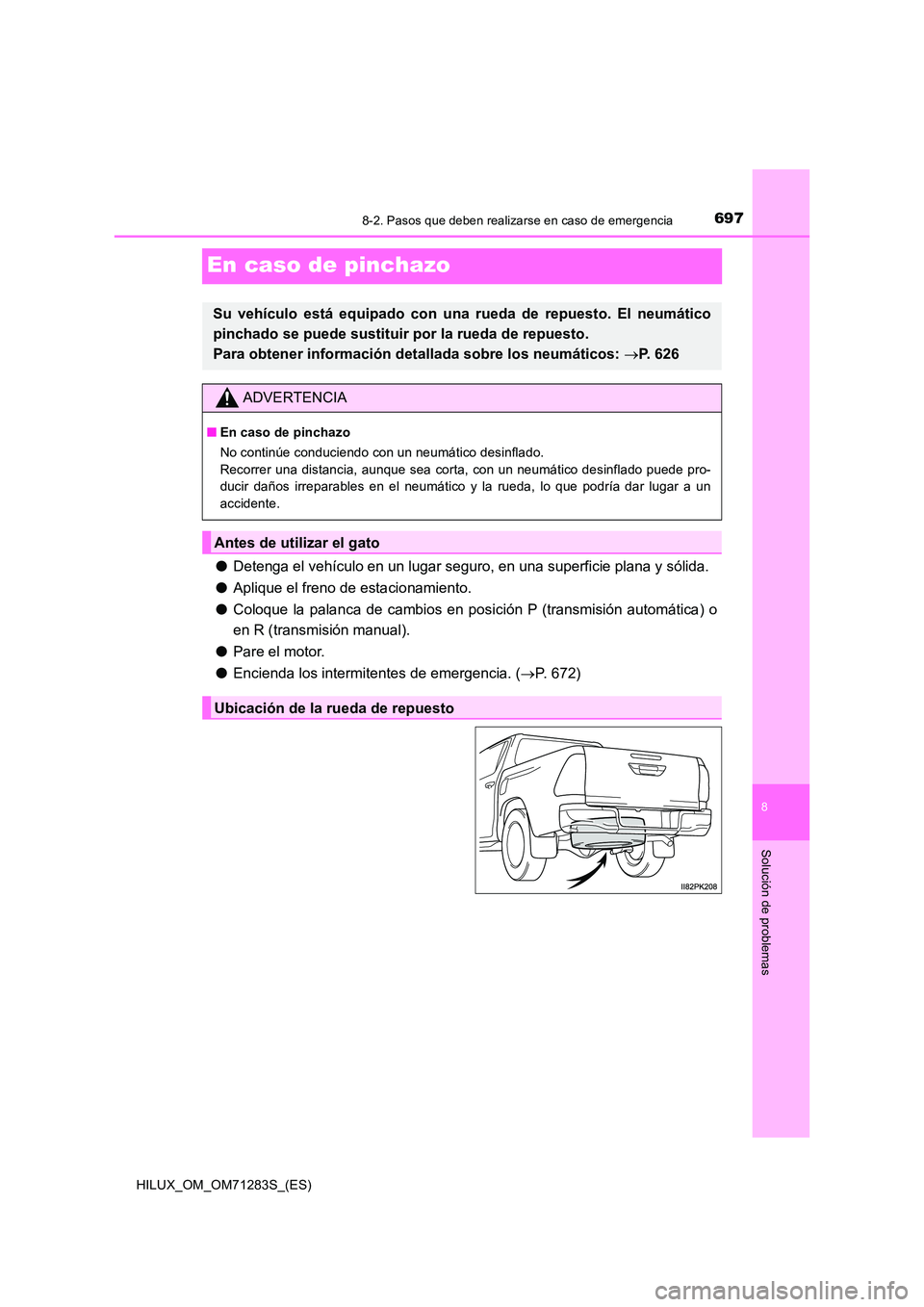

Solución de problemas
En caso de pinchazo
●Detenga el vehículo en un lugar seguro, en una superficie plana y sólida.
● Aplique el freno de estacionamiento.
● Coloque la palanca de cambios en posición P (transmisión automática) o
en R (transmisión manual).
● Pare el motor.
● Encienda los intermitentes de emergencia. (P. 672)
Su vehículo está equipado con una rueda de repuesto. El neumático
pinchado se puede sustituir por la rueda de repuesto.
Para obtener información detallada sobre los neumáticos: P. 626
ADVERTENCIA
■En caso de pinchazo
No continúe conduciendo con un neumático desinflado.
Recorrer una distancia, aunque sea corta, con un neumático desinflado puede pro-
ducir daños irreparables en el neumático y la rueda, lo que podría dar lugar a un
accidente.
Antes de utilizar el gato
Ubicación de la rueda de repuesto

6988-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71283S_(ES)
Modelos con habitáculo simple
El gato y las herramientas están
detrás del asiento.
Modelos con habitáculo inteligente
El gato y las herramientas están bajo
la tapa.
Modelos con habitáculo doble
El gato y las herramientas están
debajo del cojín inferior.

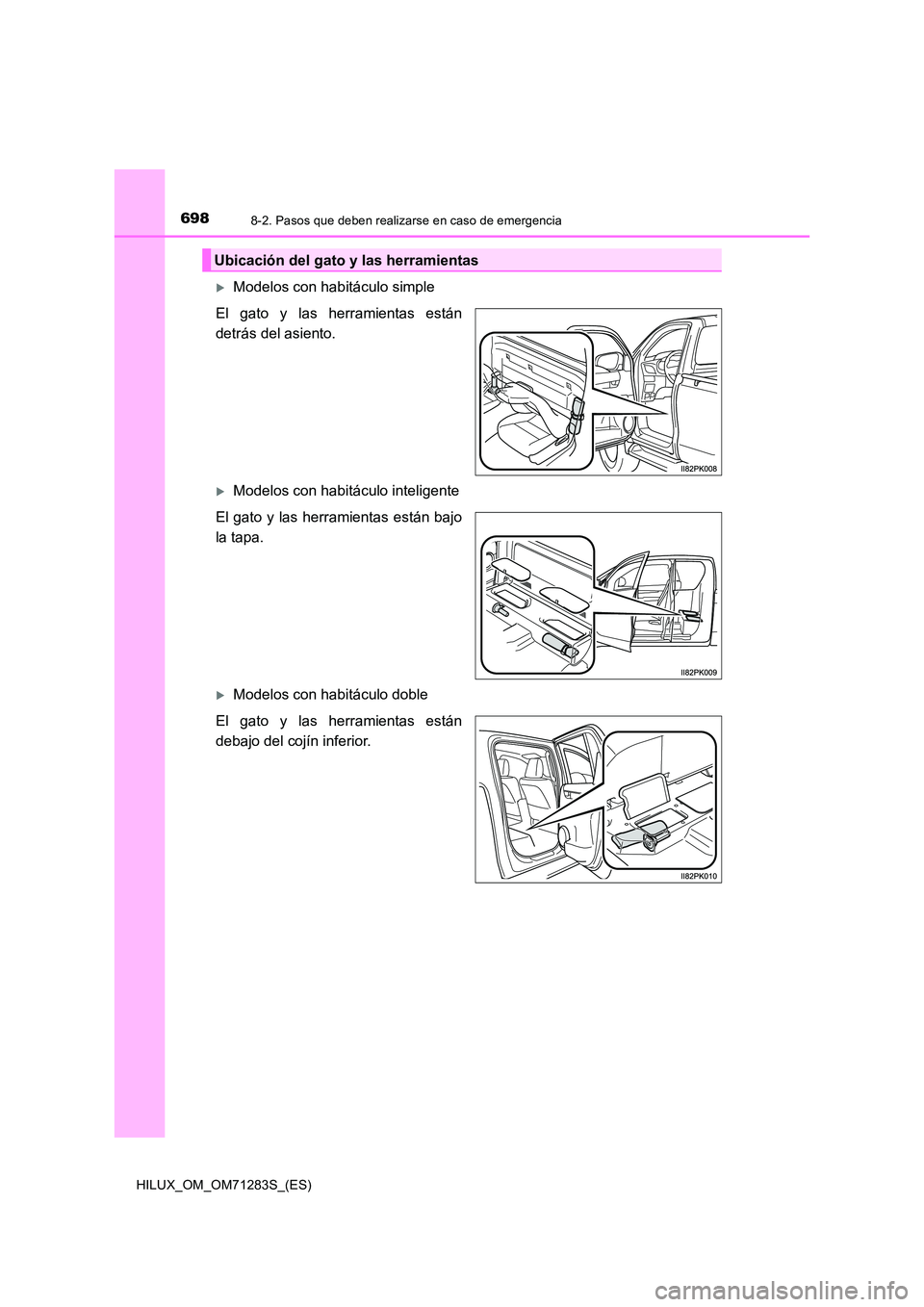

Ubicación del gato y las herramientas

6998-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71283S_(ES)
8
Solución de problemas

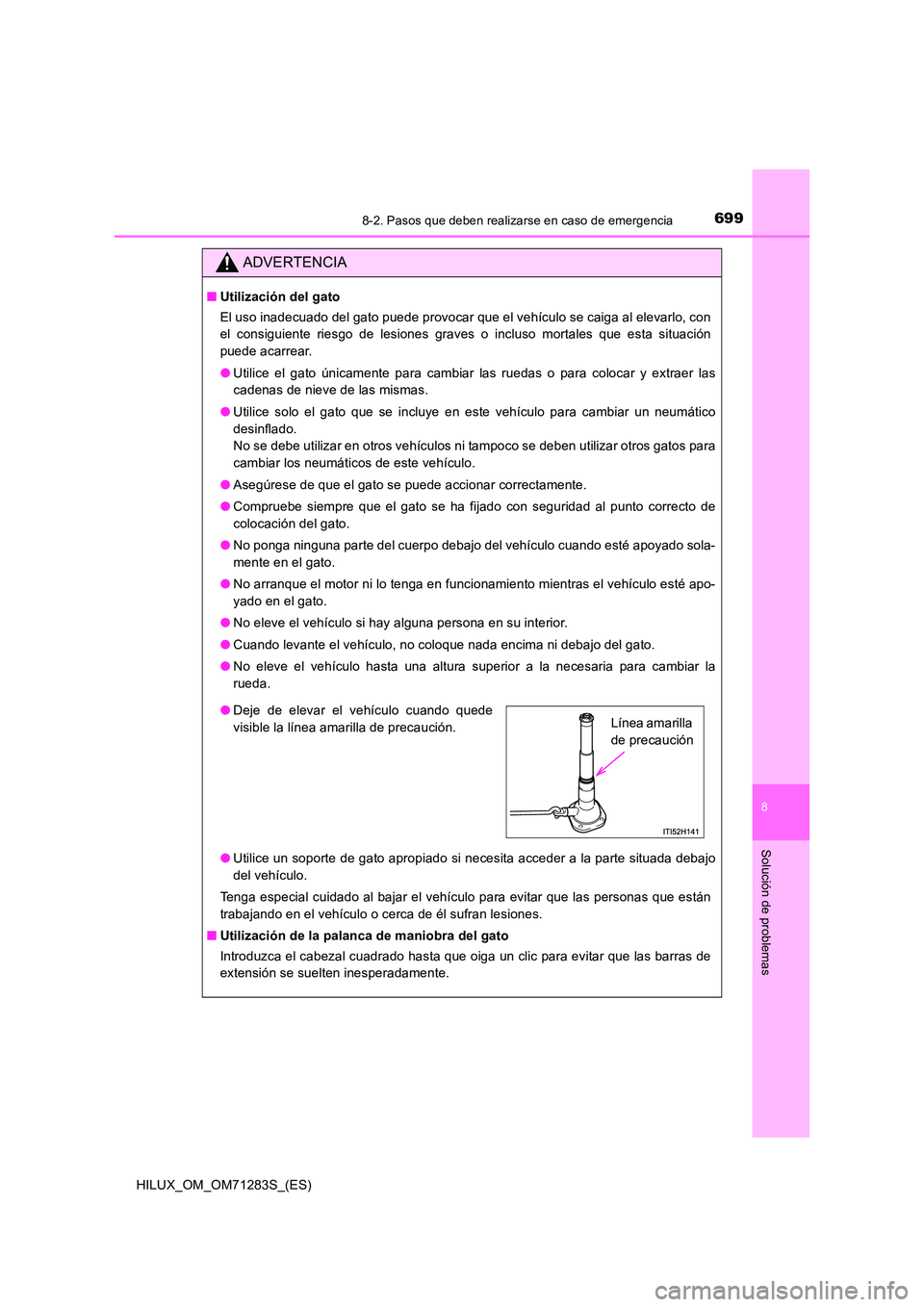

ADVERTENCIA
■Utilización del gato
El uso inadecuado del gato puede provocar que el vehículo se caiga al elevarlo, con
el consiguiente riesgo de lesiones graves o incluso mortales que esta situación
puede acarrear.
● Utilice el gato únicamente para cambiar las ruedas o para colocar y extraer las
cadenas de nieve de las mismas.
● Utilice solo el gato que se incluye en este vehículo para cambiar un neumático
desinflado.
No se debe utilizar en otros vehículos ni tampoco se deben utilizar otros gatos para
cambiar los neumáticos de este vehículo.
● Asegúrese de que el gato se puede accionar correctamente.
● Compruebe siempre que el gato se ha fijado con seguridad al punto correcto de
colocación del gato.
● No ponga ninguna parte del cuerpo debajo del vehículo cuando esté apoyado sola-
mente en el gato.
● No arranque el motor ni lo tenga en funcionamiento mientras el vehículo esté apo-
yado en el gato.
● No eleve el vehículo si hay alguna persona en su interior.
● Cuando levante el vehículo, no coloque nada encima ni debajo del gato.
● No eleve el vehículo hasta una altura superior a la necesaria para cambiar la
rueda.
● Utilice un soporte de gato apropiado si necesita acceder a la parte situada debajo
del vehículo.
Tenga especial cuidado al bajar el vehículo para evitar que las personas que están
trabajando en el vehículo o cerca de él sufran lesiones.
■ Utilización de la palanca de maniobra del gato
Introduzca el cabezal cuadrado hasta que oiga un clic para evitar que las barras de
extensión se suelten inesperadamente.
● Deje de elevar el vehículo cuando quede
visible la línea amarilla de precaución.Línea amarilla
de precaución

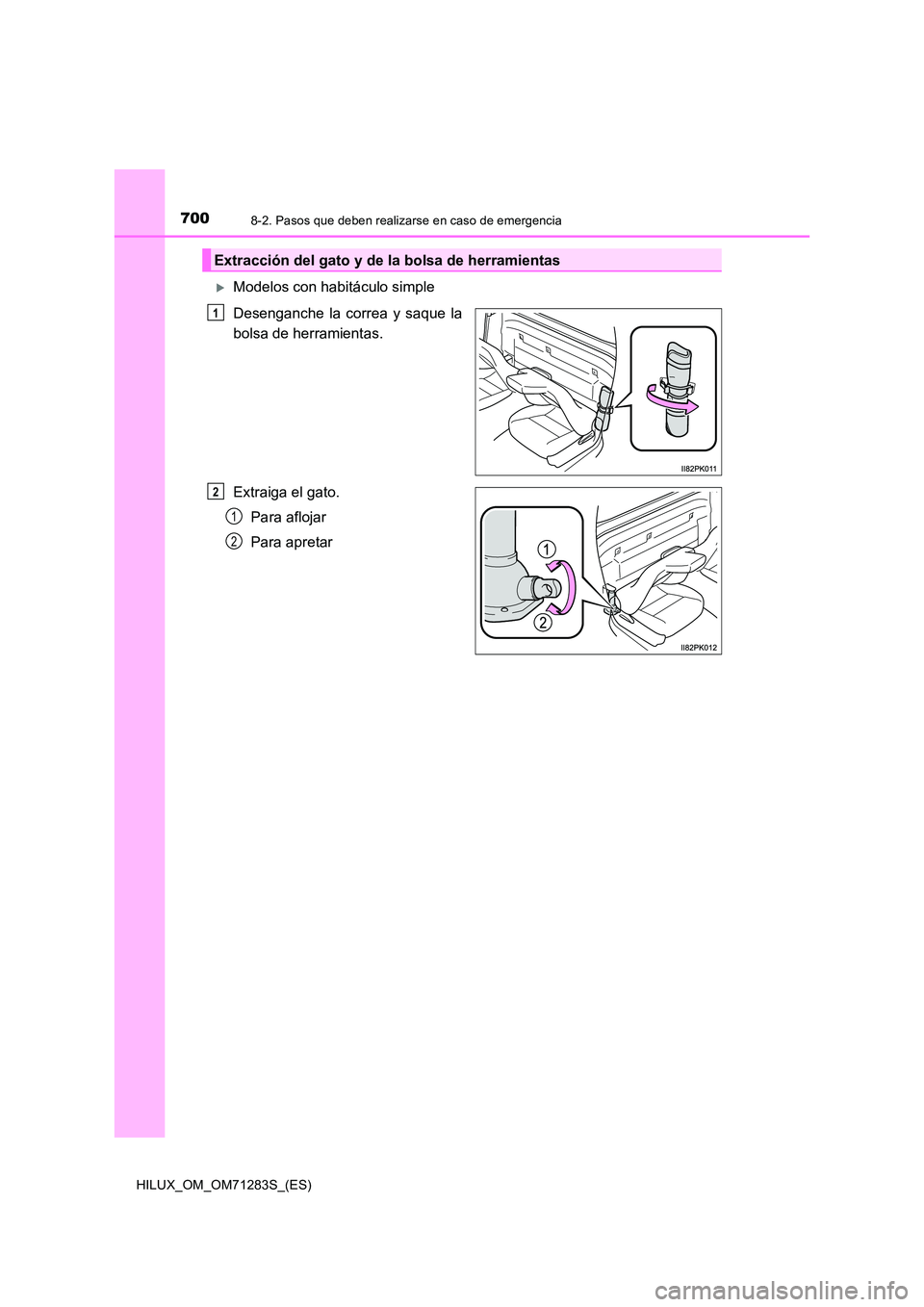

7008-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71283S_(ES)
Modelos con habitáculo simple
Desenganche la correa y saque la
bolsa de herramientas.
Extraiga el gato.
Para aflojar
Para apretar
Extracción del gato y de la bolsa de herramientas
1
2
1
2

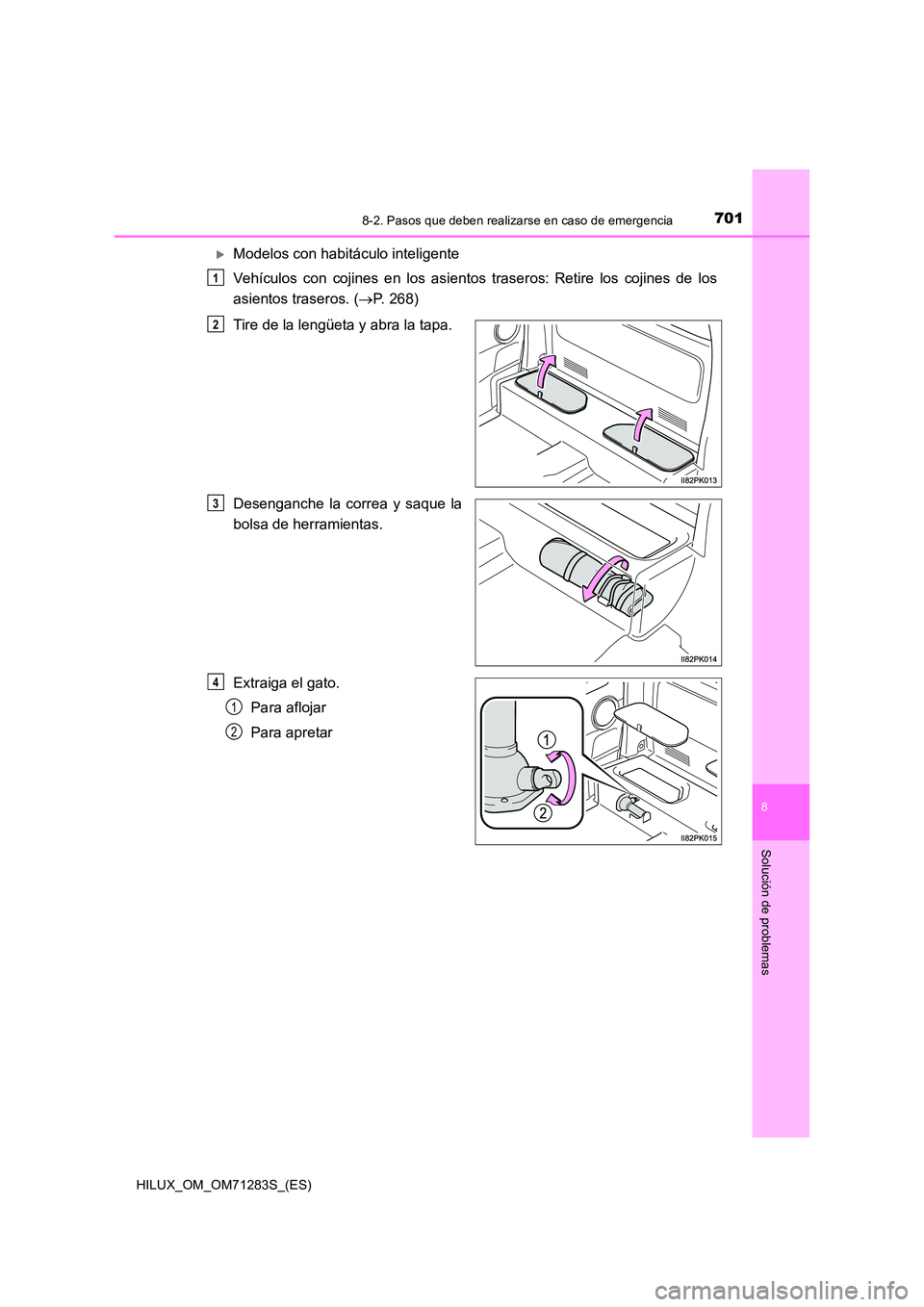

7018-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71283S_(ES)
8
Solución de problemas
Modelos con habitáculo inteligente
Vehículos con cojines en los asientos traseros: Retire los cojines de los
asientos traseros. ( P. 268)
Tire de la lengüeta y abra la tapa.
Desenganche la correa y saque la
bolsa de herramientas.
Extraiga el gato.
Para aflojar
Para apretar
1
2
3
4
1
2

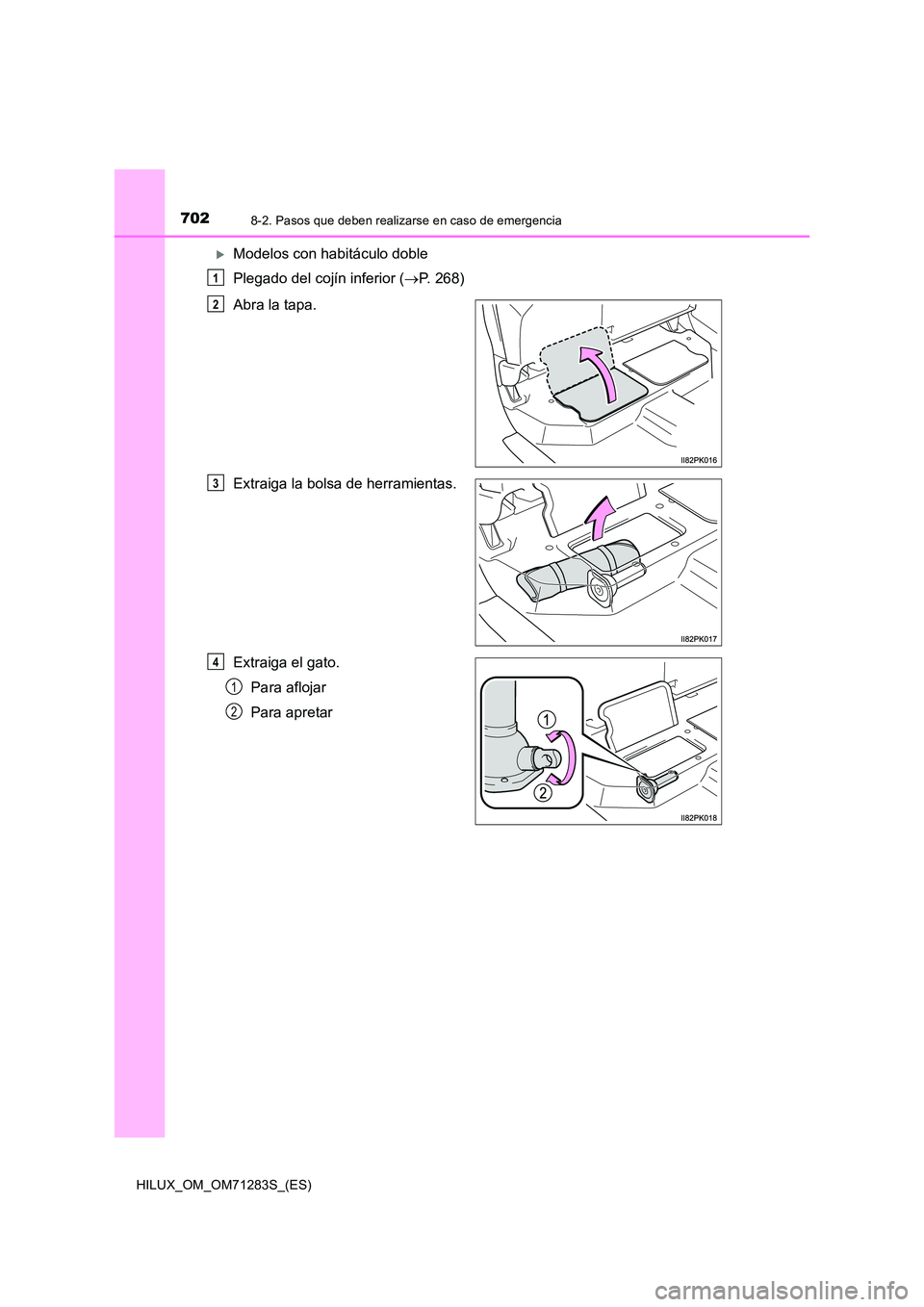

7028-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71283S_(ES)
Modelos con habitáculo doble
Plegado del cojín inferior ( P. 268)
Abra la tapa.
Extraiga la bolsa de herramientas.
Extraiga el gato.
Para aflojar
Para apretar
1
2
3
4
1
2

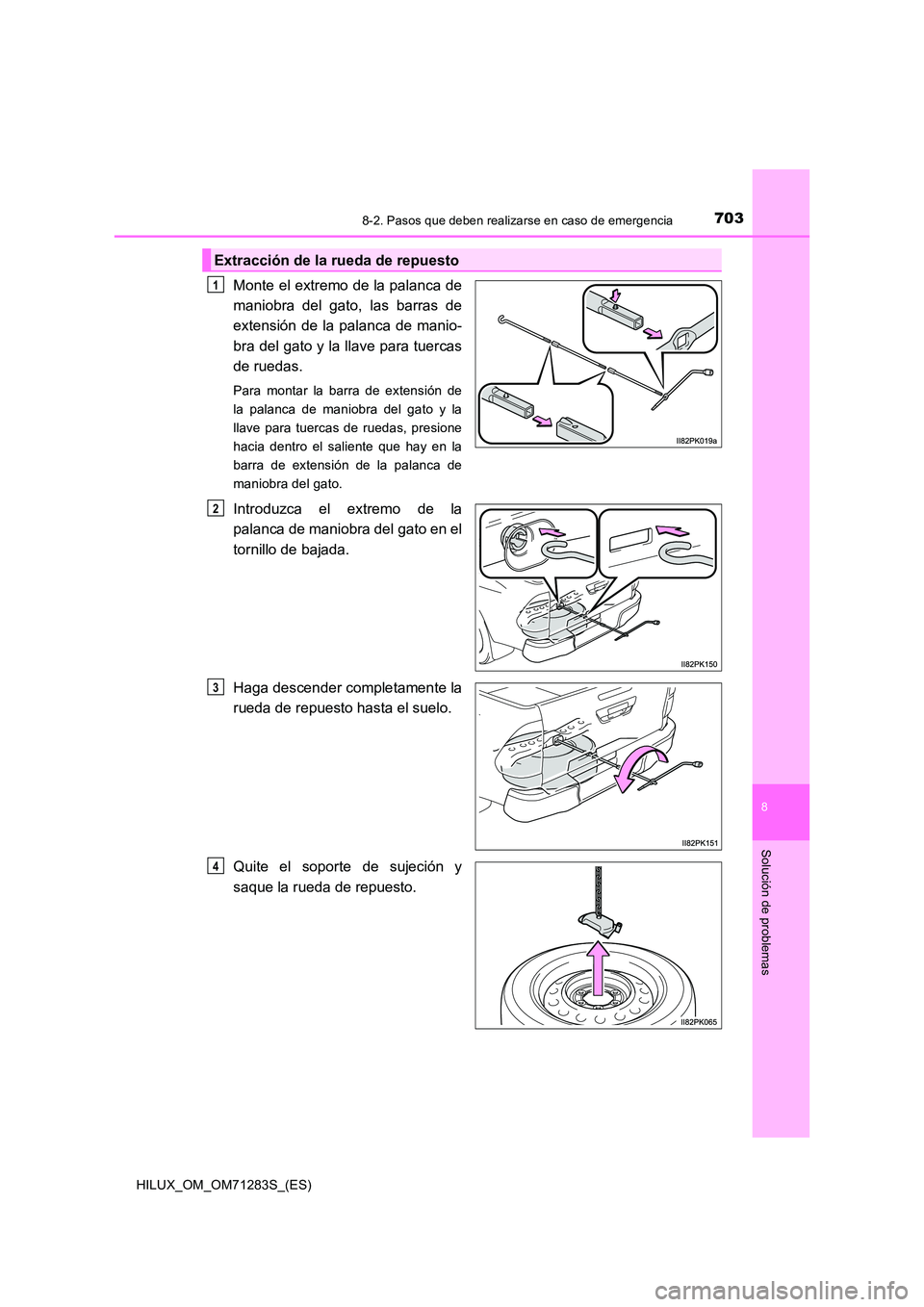

7038-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71283S_(ES)
8
Solución de problemas
Monte el extremo de la palanca de
maniobra del gato, las barras de
extensión de la palanca de manio-
bra del gato y la llave para tuercas
de ruedas.
Para montar la barra de extensión de
la palanca de maniobra del gato y la
llave para tuercas de ruedas, presione
hacia dentro el saliente que hay en la
barra de extensión de la palanca de
maniobra del gato.
Introduzca el extremo de la
palanca de maniobra del gato en el
tornillo de bajada.
Haga descender completamente la
rueda de repuesto hasta el suelo.
Quite el soporte de sujeción y
saque la rueda de repuesto.
Extracción de la rueda de repuesto
1
2
3
4

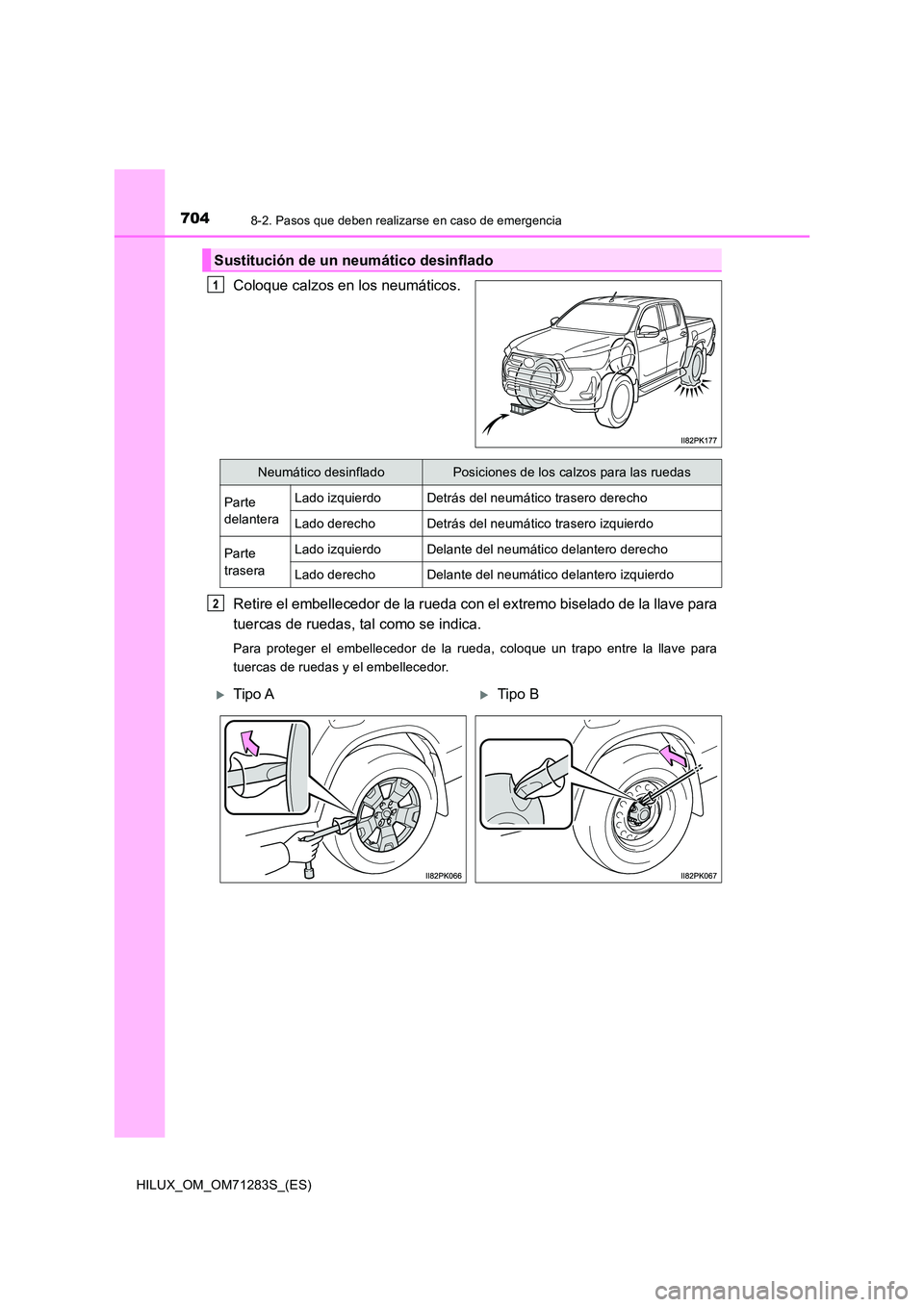

7048-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71283S_(ES)
Coloque calzos en los neumáticos.
Retire el embellecedor de la rueda con el extremo biselado de la llave para
tuercas de ruedas, tal como se indica.
Para proteger el embellecedor de la rueda, coloque un trapo entre la llave para
tuercas de ruedas y el embellecedor.
Sustitución de un neumático desinflado
1
Neumático desinfladoPosiciones de los calzos para las ruedas
Parte
delantera
Lado izquierdoDetrás del neumático trasero derecho
Lado derechoDetrás del neumático trasero izquierdo
Parte
trasera
Lado izquierdoDelante del neumático delantero derecho
Lado derechoDelante del neumático delantero izquierdo
2
Tipo ATipo B
