2020 TOYOTA HILUX Manuale de Empleo (in Spanish)

6417-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)
7
Mantenimiento y cuidados

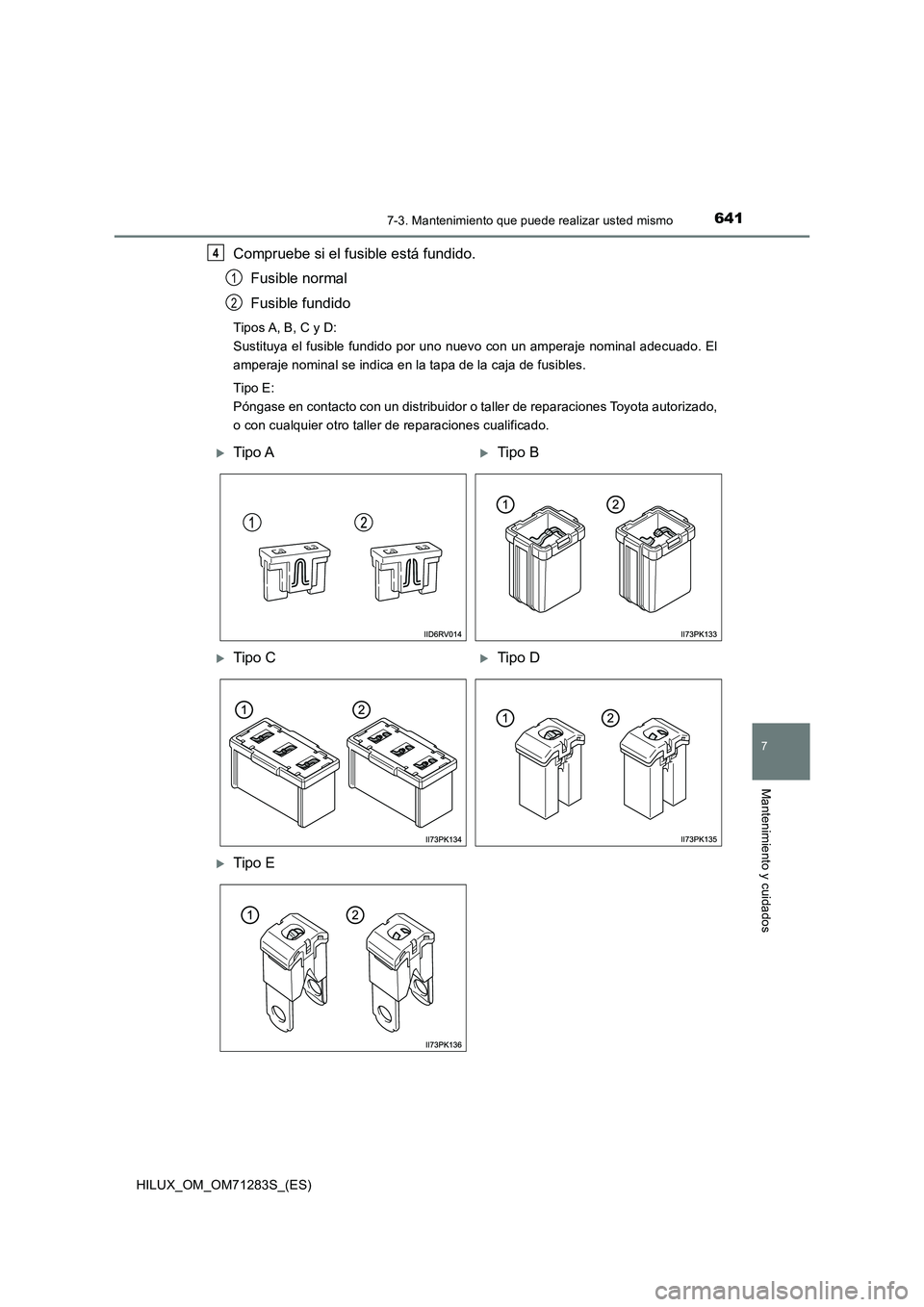

Compruebe si el fusible está fundido.
Fusible normal
Fusible fundido
Tipos A, B, C y D:
Sustituya el fusible fundido por uno nuevo con un amperaje nominal adecuado. El
amperaje nominal se indica en la tapa de la caja de fusibles.
Tipo E:
Póngase en contacto con un distribuidor o taller de reparaciones Toyota autorizado,
o con cualquier otro taller de reparaciones cualificado.
4
1
2
Tipo ATipo B
Tipo CTipo D
Tipo E

6427-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)

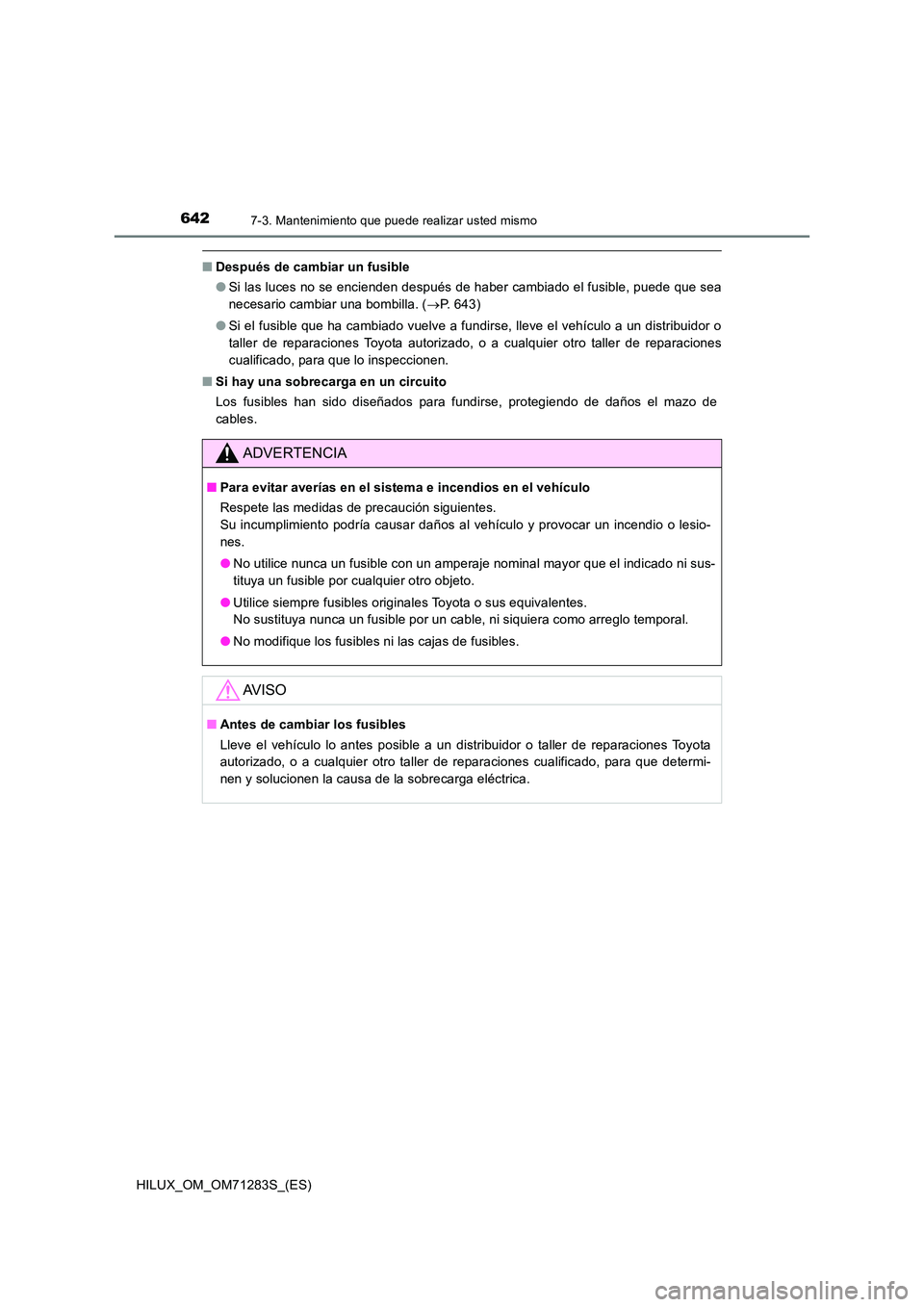

■Después de cambiar un fusible
● Si las luces no se encienden después de haber cambiado el fusible, puede que sea
necesario cambiar una bombilla. ( P. 643)
● Si el fusible que ha cambiado vuelve a fundirse, lleve el vehículo a un distribuidor o
taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones
cualificado, para que lo inspeccionen.
■ Si hay una sobrecarga en un circuito
Los fusibles han sido diseñados para fundirse, protegiendo de daños el mazo de
cables.
ADVERTENCIA
■ Para evitar averías en el sistema e incendios en el vehículo
Respete las medidas de precaución siguientes.
Su incumplimiento podría causar daños al vehículo y provocar un incendio o lesio-
nes.
● No utilice nunca un fusible con un amperaje nominal mayor que el indicado ni sus-
tituya un fusible por cualquier otro objeto.
● Utilice siempre fusibles originales Toyota o sus equivalentes.
No sustituya nunca un fusible por un cable, ni siquiera como arreglo temporal.
● No modifique los fusibles ni las cajas de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo lo antes posible a un distribuidor o taller de reparaciones Toyota
autorizado, o a cualquier otro taller de reparaciones cualificado, para que determi-
nen y solucionen la causa de la sobrecarga eléctrica.

6437-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)
7
Mantenimiento y cuidados

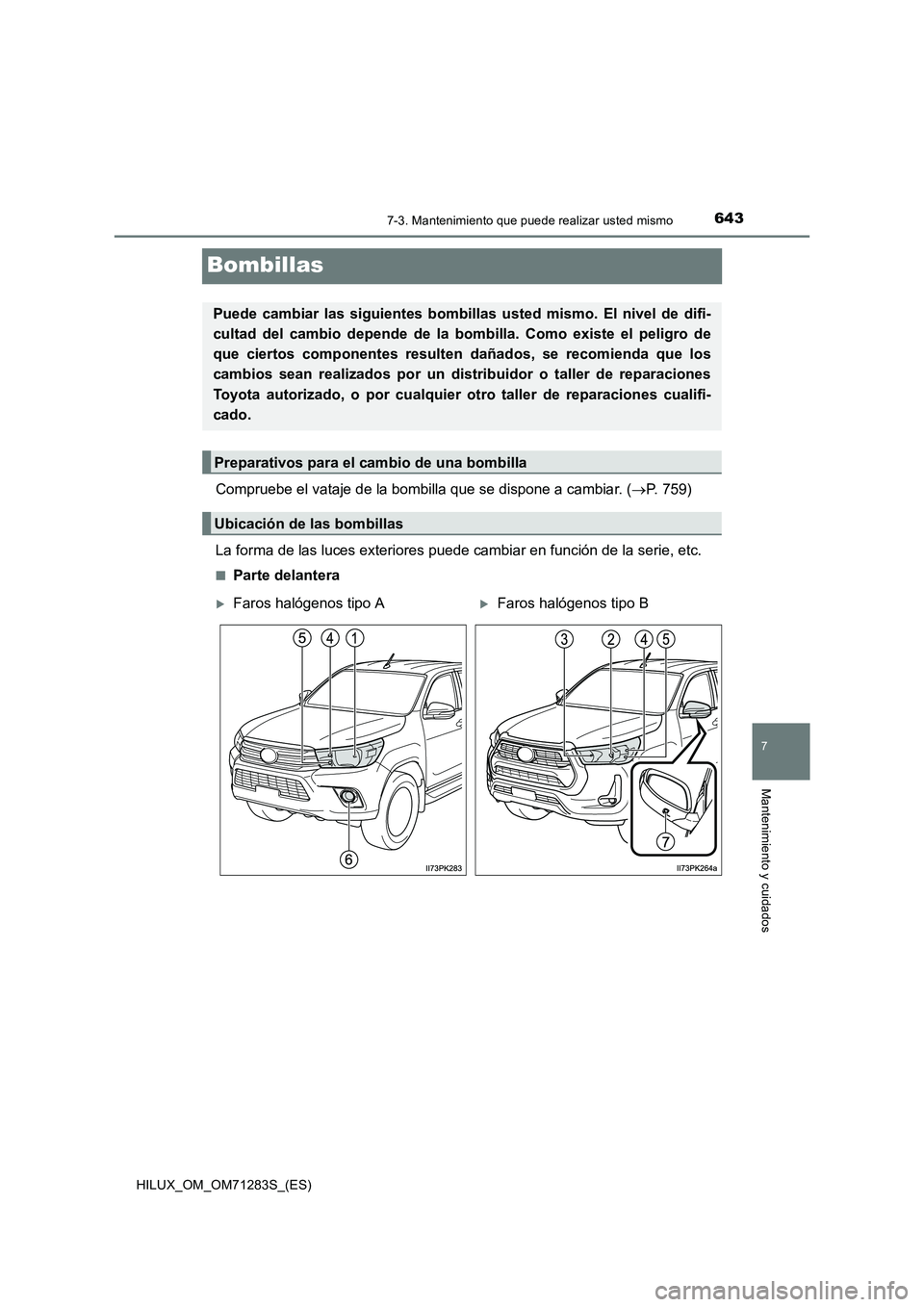

Bombillas
Compruebe el vataje de la bombilla que se dispone a cambiar. (P. 759)
La forma de las luces exteriores puede cambiar en función de la serie, etc.
■Parte delantera
Puede cambiar las siguientes bombillas usted mismo. El nivel de difi-
cultad del cambio depende de la bombilla. Como existe el peligro de
que ciertos componentes resulten dañados, se recomienda que los
cambios sean realizados por un distribuidor o taller de reparaciones
Toyota autorizado, o por cualquier otro taller de reparaciones cualifi-
cado.
Preparativos para el cambio de una bombilla
Ubicación de las bombillas
Faros halógenos tipo AFaros halógenos tipo B

6447-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)

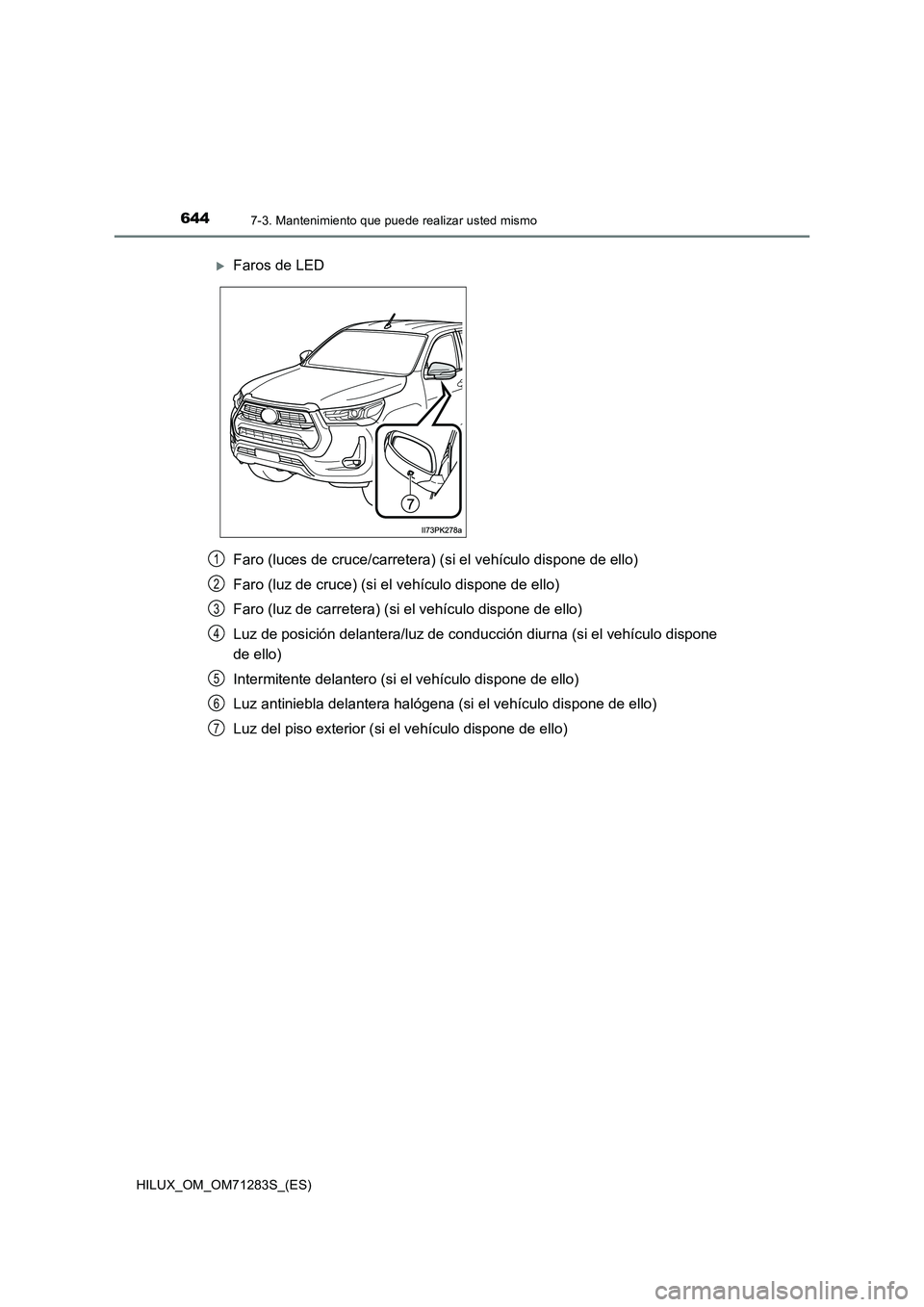

Faro (luces de cruce/carretera) (si el vehículo dispone de ello)
Faro (luz de cruce) (si el vehículo dispone de ello)
Faro (luz de carretera) (si el vehículo dispone de ello)
Luz de posición delantera/luz de conducción diurna (si el vehículo dispone
de ello)
Intermitente delantero (si el vehículo dispone de ello)
Luz antiniebla delantera halógena (si el vehículo dispone de ello)
Luz del piso exterior (si el vehículo dispone de ello)
Faros de LED
1
2
3
4
5
6
7

6457-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)
7
Mantenimiento y cuidados

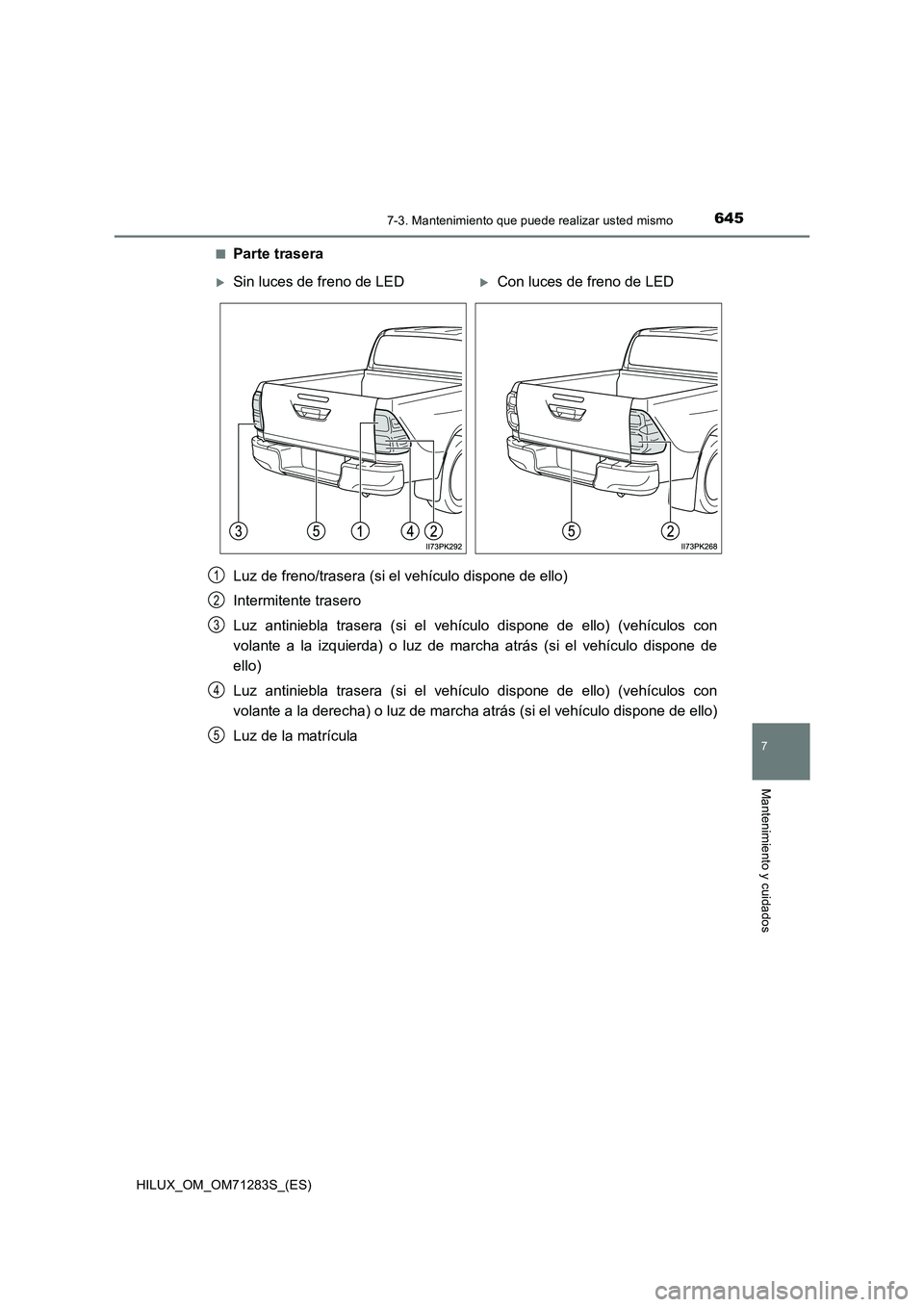

■Parte trasera
Luz de freno/trasera (si el vehículo dispone de ello)
Intermitente trasero
Luz antiniebla trasera (si el vehículo dispone de ello) (vehículos con
volante a la izquierda) o luz de marcha atrás (si el vehículo dispone de
ello)
Luz antiniebla trasera (si el vehículo dispone de ello) (vehículos con
volante a la derecha) o luz de marcha atrás (si el vehículo dispone de ello)
Luz de la matrícula
Sin luces de freno de LEDCon luces de freno de LED
1
2
3
4
5

6467-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)■

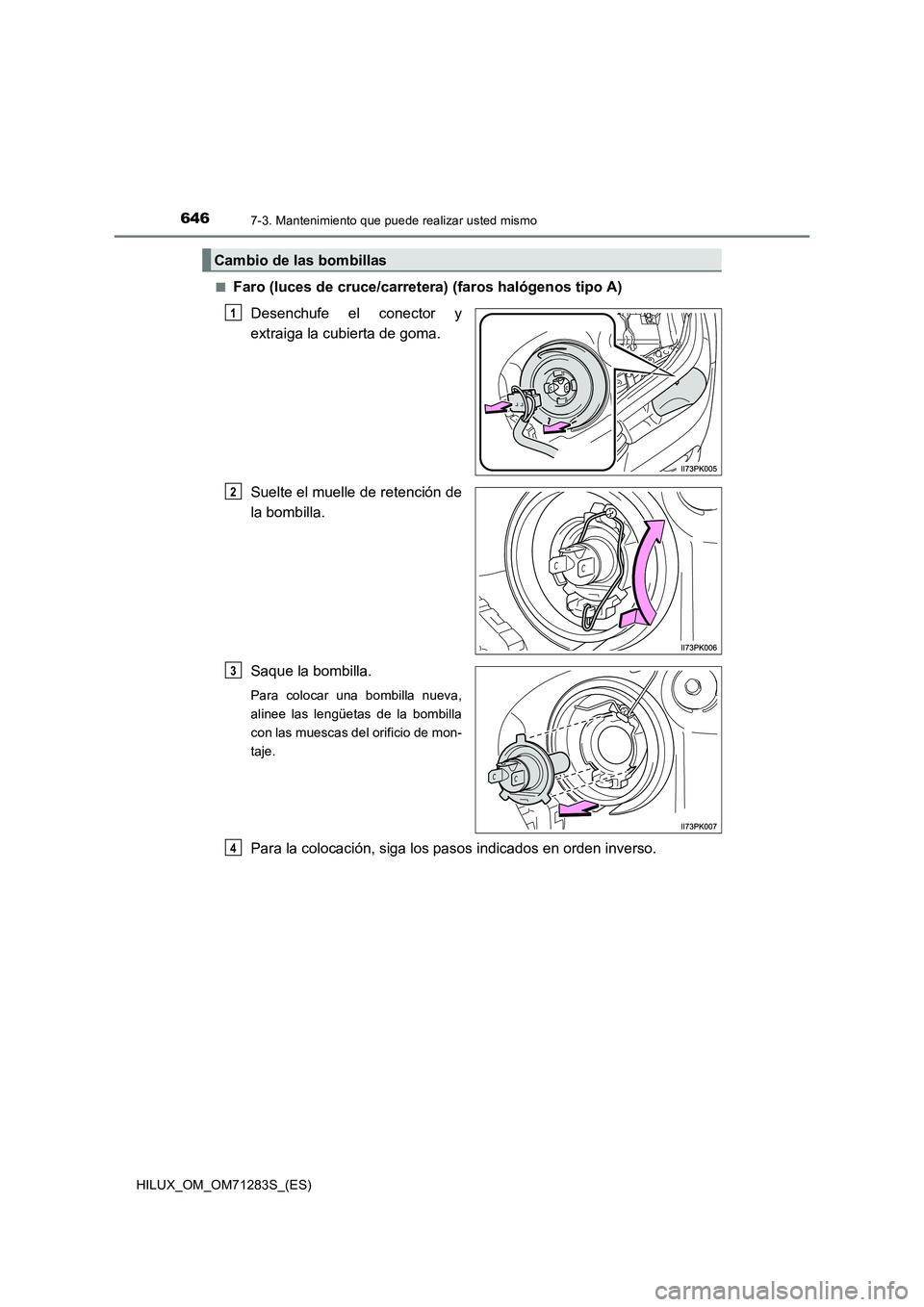

Faro (luces de cruce/carretera) (faros halógenos tipo A)
Desenchufe el conector y
extraiga la cubierta de goma.
Suelte el muelle de retención de
la bombilla.
Saque la bombilla.
Para colocar una bombilla nueva,
alinee las lengüetas de la bombilla
con las muescas del orificio de mon-
taje.
Para la colocación, siga los pasos indicados en orden inverso.
Cambio de las bombillas
1
2
3
4

6477-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)
7
Mantenimiento y cuidados

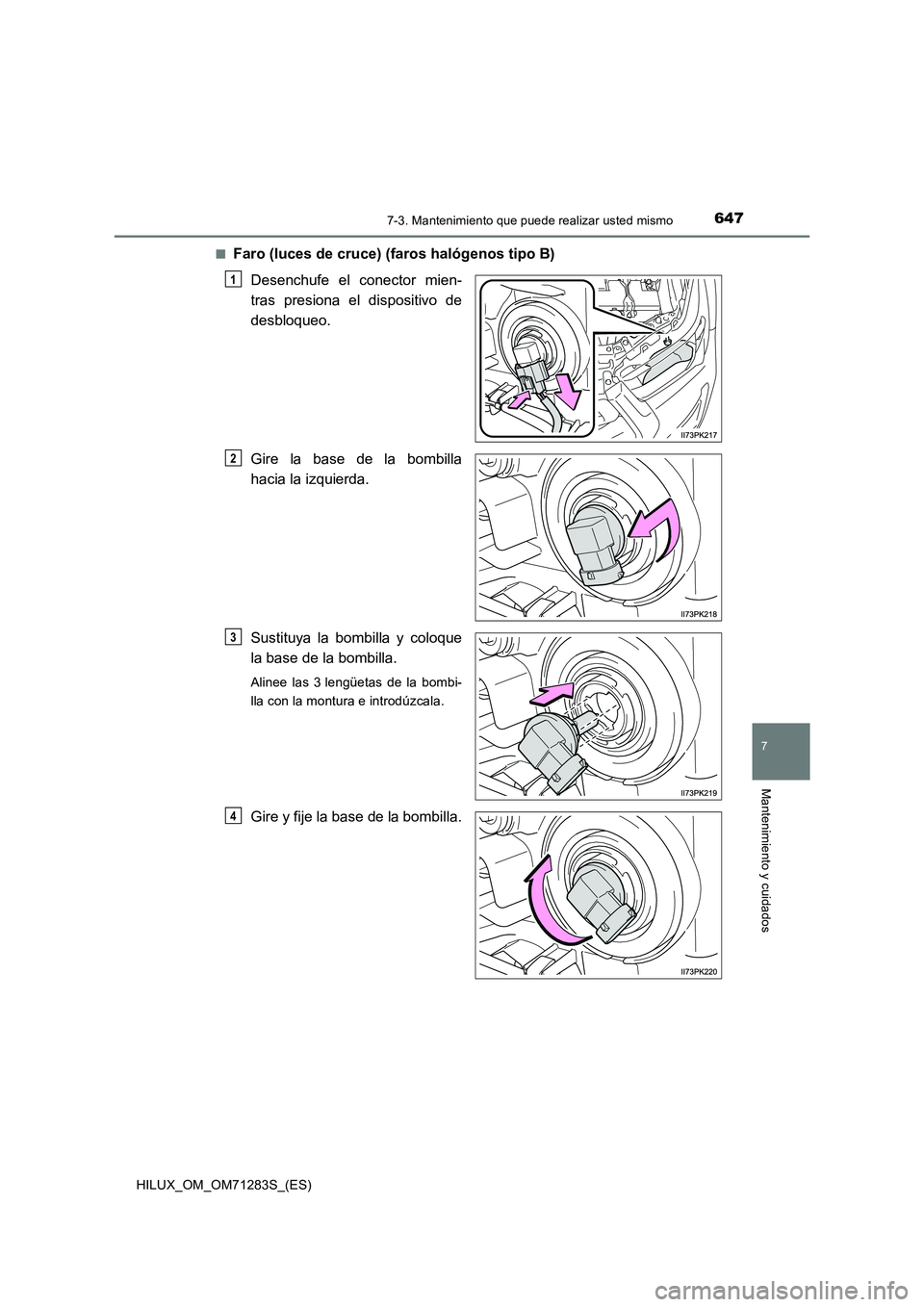

■Faro (luces de cruce) (faros halógenos tipo B)
Desenchufe el conector mien-
tras presiona el dispositivo de
desbloqueo.
Gire la base de la bombilla
hacia la izquierda.
Sustituya la bombilla y coloque
la base de la bombilla.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
Gire y fije la base de la bombilla.
1
2
3
4

6487-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71283S_(ES)

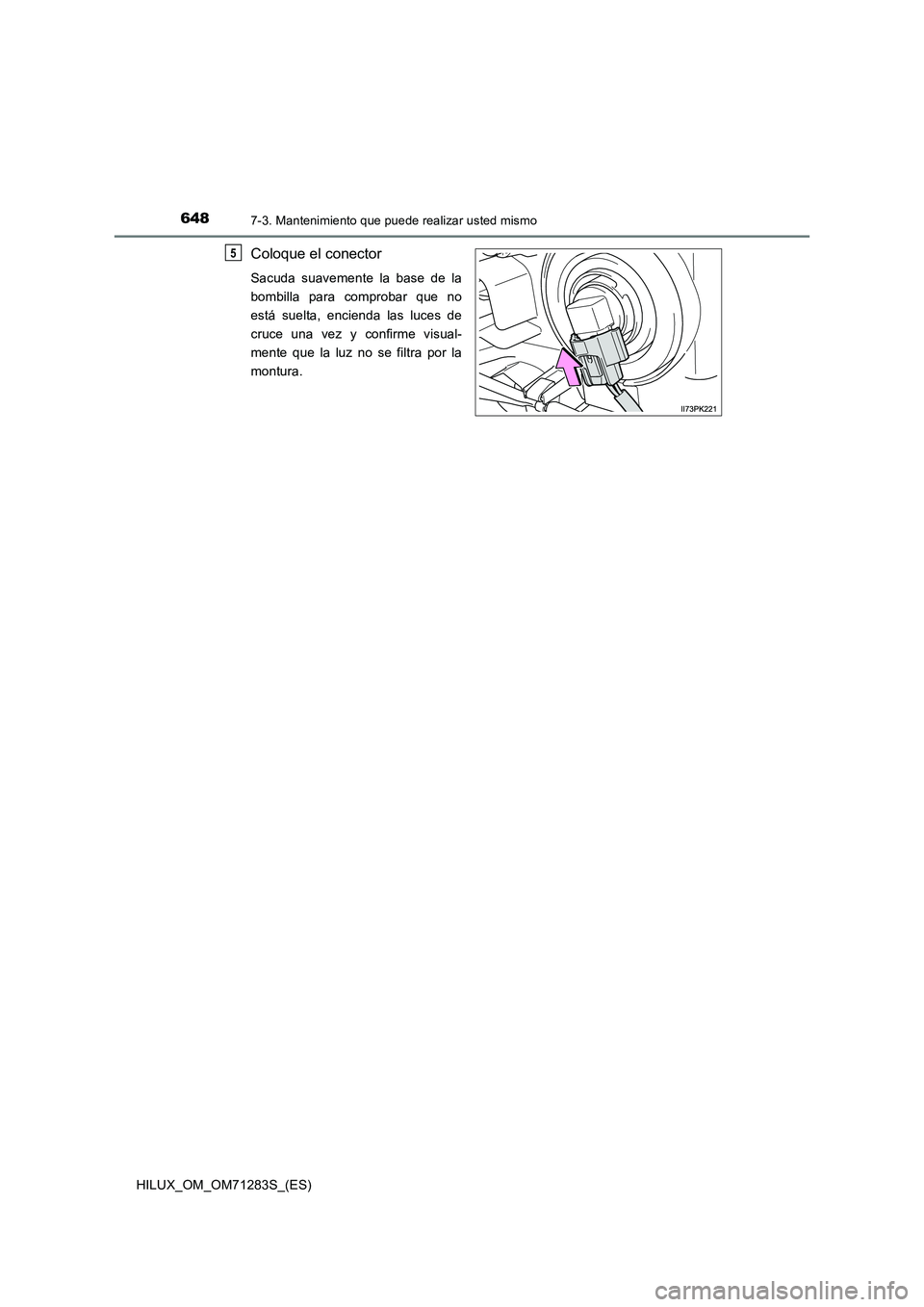

Coloque el conector
Sacuda suavemente la base de la
bombilla para comprobar que no
está suelta, encienda las luces de
cruce una vez y confirme visual-
mente que la luz no se filtra por la
montura.
5
