2020 Peugeot Boxer Инструкция по эксплуатации (in Russian)

143
Технические характеристики
9Боковая дверь

L1L2L3L4
H1 H2 H1H2H2 H3H2H3
P Высота боковой раздвижной двери 14851755 14851755 1755
Q Ширина боковой раздвижной двери 10751250
Combi


L1H1 L2H2
A 751 8721201 1322
B 1201 174316512193
C -860 -860

144
Технические характеристики
B. Серийный номер на кузове
C. Шины

Эта табличка (может отличаться от примера на
изображении) наклеена на переднюю стойку двери
водителя и указывает:
– размеры шин,– параметры давления воздуха в шинах под нагрузкой.
Давление воздуха следует проверять на
холодных шинах не реже одного раза в месяц.
D. Артикул декоративного
покрытия кузова
Данный номер расположен на передней
поперечине под капотом.

Идентификационные
данные


A. Табличка
завода-изготовителя


Данная табличка расположена на перекладине
переднего бампера под капотом.
1 - Номер сертификата соответствия ЕС
2 - Идентификационный номер автомобиля
(VIN)
3 - Макс. допустимая масса груженого
автомобиля (РММА) 4 -
Разрешенная максимальная масса
автопоезда (РММА)
5.1 - Максимальная нагрузка на переднюю ось
5.2 - Максимальная нагрузка на заднюю ось

145
Технические характеристики
9B. Серийный номер на кузове
C. Шины


Эта табличка (может отличаться от примера на
изображении) наклеена на переднюю стойку двери
водителя и указывает:
– размеры шин,– параметры давления воздуха в шинах под нагрузкой.
Давление воздуха следует проверять на
холодных шинах не реже одного раза в месяц.
D. Артикул декоративного
покрытия кузова
Данный номер расположен на передней
поперечине под капотом.
E. Серийный номер на кузове
Номер находится под пластмассовой заглушкой на
уровне подножки с правой стороны.
Перечень этикеток
В данной рубрике собраны тексты, содержащиеся
на этикетках и табличках, размещенных на
автомобиле.
Дополнительную информацию об
идентификационных элементах см. в
соответствующем разделе.
В моторном отсеке

A
Оригинальное декоративное покрытие
Цвет
Код
Лакокрасочное покрытие
B ТОЛЬКО ДЛЯ ЗАПУСКА ОТ ВНЕШНЕГО
ИСТОЧНИКА
C
ОПАСНО
АВТОМАТИЧЕСКИЙ ПОВТОРНЫЙ ЗАПУСК
ДВИГАТЕЛЯ. ИЗВЛЕКИТЕ КЛЮЧ ЗАЖИГАНИЯ,
КОГДА КАПОТ ОТКРЫТ.
D


1 - ВНИМАНИЕ
ЗАВОДСКИЕ МАСЛА И ЭКСПЛУАТАЦИОННЫЕ
ЖИДКОСТИ
Моторное масло
Трансмиссия
Радиатор Торможение
Омыватель ветрового
стекла Усилитель рулевого
управления

146
Технические характеристики

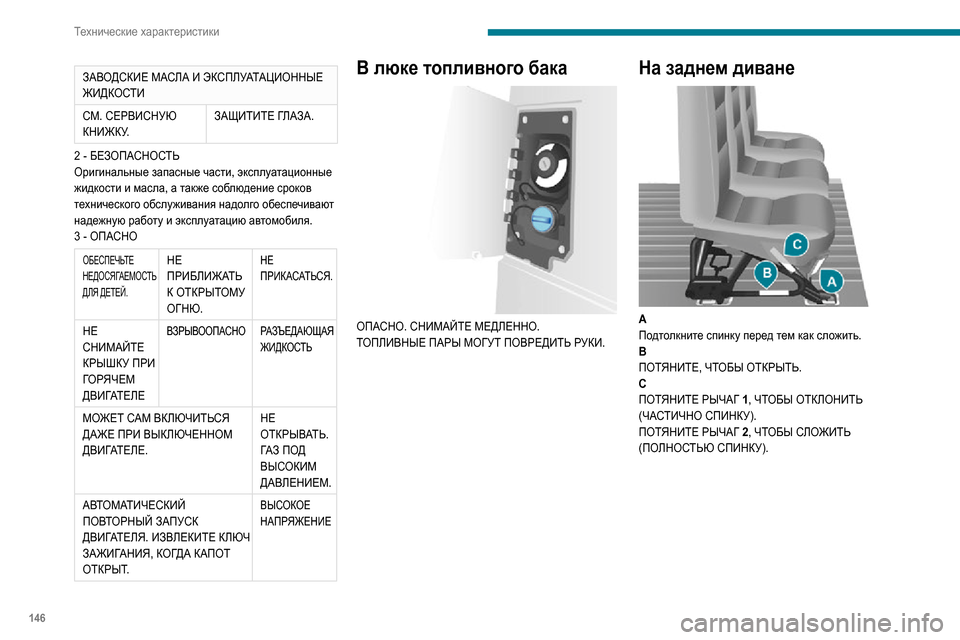

ЗАВОДСКИЕ МАСЛА И ЭКСПЛУАТАЦИОННЫЕ
ЖИДКОСТИ
СМ. СЕРВИСНУЮ
КНИЖКУ.ЗАЩИТИТЕ ГЛАЗА.
2 - БЕЗОПАСНОСТЬ
Оригинальные запасные части, эксплуатационные
жидкости и масла, а также соблюдение сроков
технического обслуживания надолго обеспечивают
надежную работу и эксплуатацию автомобиля.
3 - ОПАСНО
ОБЕСПЕЧЬТЕ
НЕДОСЯГАЕМОСТЬ
ДЛЯ ДЕТЕЙ.НЕ
ПРИБЛИЖАТЬ
К ОТКРЫТОМУ
ОГНЮ.НЕ
ПРИКАСАТЬСЯ.
НЕ
СНИМАЙТЕ
КРЫШКУ ПРИ
ГОРЯЧЕМ
ДВИГАТЕЛЕВЗРЫВООПАСНО РАЗЪЕДАЮЩАЯ
ЖИДКОСТЬ
МОЖЕТ САМ ВКЛЮЧИТЬСЯ
ДАЖЕ ПРИ ВЫКЛЮЧЕННОМ
ДВИГАТЕЛЕ. НЕ
ОТКРЫВАТЬ.
ГАЗ ПОД
ВЫСОКИМ
ДАВЛЕНИЕМ.
АВТОМАТИЧЕСКИЙ
ПОВТОРНЫЙ ЗАПУСК
ДВИГАТЕЛЯ. ИЗВЛЕКИТЕ КЛЮЧ
ЗАЖИГАНИЯ, КОГДА КАПОТ
ОТКРЫТ.
ВЫСОКОЕ
НАПРЯЖЕНИЕ
В люке топливного бака

ОПАСНО. СНИМАЙТЕ МЕДЛЕННО.
ТОПЛИВНЫЕ ПАРЫ МОГУТ ПОВРЕДИТЬ РУКИ.
На заднем диване

A
Подтолкните спинку перед тем как сложить.
B
ПОТЯНИТЕ, ЧТОБЫ ОТКРЫТЬ.
C
ПОТЯНИТЕ РЫЧАГ 1, ЧТОБЫ ОТКЛОНИТЬ
(ЧАСТИЧНО СПИНКУ).
ПОТЯНИТЕ РЫЧАГ 2, ЧТОБЫ СЛОЖИТЬ
(ПОЛНОСТЬЮ СПИНКУ).

147
Технические характеристики
9

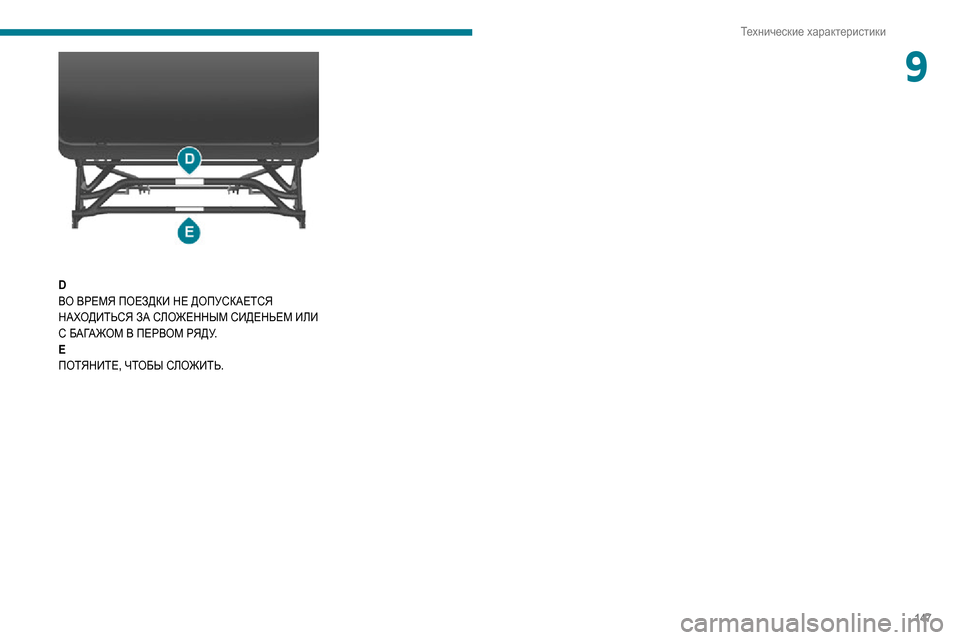

D
ВО ВРЕМЯ ПОЕЗДКИ НЕ ДОПУСКАЕТСЯ
НАХОДИТЬСЯ ЗА СЛОЖЕННЫМ СИДЕНЬЕМ ИЛИ
С БАГАЖОМ В ПЕРВОМ РЯДУ.
E
ПОТЯНИТЕ, ЧТОБЫ СЛОЖИТЬ.

148
Особенности
Двухрядная кабина
Двухрядная кабина, доступная на фургонах, включает в себя диван,
ремни безопасности, отделения
для хранения и боковые окна.
Она отделена от грузового пространства
высокопрочной перегородкой, обеспечивающей
комфорт и безопасность.
Задний диван

Эргономичный диван состоит из четырех сидений.
Вещевое отделение

Место для хранения вещей и предметов
предусмотрено под диваном.
Откиньте сиденье вперед со стороны кабины,
чтобы открыть его.
Не откидывайте сиденье во время
движения автомобиля.
Ничего не прикрепляйте к стенкам кабины.
Не превышайте количество пассажиров,
указанное в паспорте автомобиля.
Расположенное за сиденьями заднее
пространство предназначено только для
перевозки грузов и багажа.
Размещенные в багажном отделении грузы
рекомендуется зафиксировать, надежно
привязав их к расположенным на полу кольцам,
а наиболее тяжелые предметы рекомендуется
укладывать как можно ближе к кабине.
Детские кресла
Не устанавливайте детские кресла,
подушки-бустеры, автолюльки или
переноски на задних сиденьях кабины.
Грузовой автомобиль
без кузова/грузовой
автомобиль с безбортовой
платформой
Грузовой автомобиль без кузова и с безбортовой платформой
оснащен кабиной, стационарной
платформой и специальными
задними фонарями.
Данные версии автомобиля также доступны с
другим оборудованием:
– кабина с двумя рядами сидений;– самосвал.
Дополнительную информацию об этом
оборудовании см. в соответствующем
разделе.
Замена лампы
Дополнительную информацию о типах
ламп см. в соответствующем разделе.
Задние фонари

1. Указатели поворотов
Тип B, PY21W — 21 Вт
2.Фонари стоп-сигнала
Тип B, P21W — 21 Вт
3.Стояночные огни
Тип A, W5W — 5 Вт
4.Фонари заднего хода
Тип A, W16W — 16 Вт
5.Противотуманные фонари
Тип A, W16W — 16 Вт
► Найдите неисправную лампу.

149
Особенности
10Замена лампы
Дополнительную информацию о типах
ламп см. в соответствующем разделе.
Задние фонари

1.Указатели поворотов
Тип B, PY21W — 21 Вт
2.Фонари стоп-сигнала
Тип B, P21W — 21 Вт
3.Стояночные огни
Тип A, W5W — 5 Вт
4.Фонари заднего хода
Тип A, W16W — 16 Вт
5.Противотуманные фонари
Тип A, W16W — 16 Вт
► Найдите неисправную лампу.

► Выверните четыре крепежных винта из блока линз.► Потяните блок линз на себя.► Заменит е лампу.Выполните те же действия в обратной
последовательности для переустановки другой
лампы.

150
Особенности

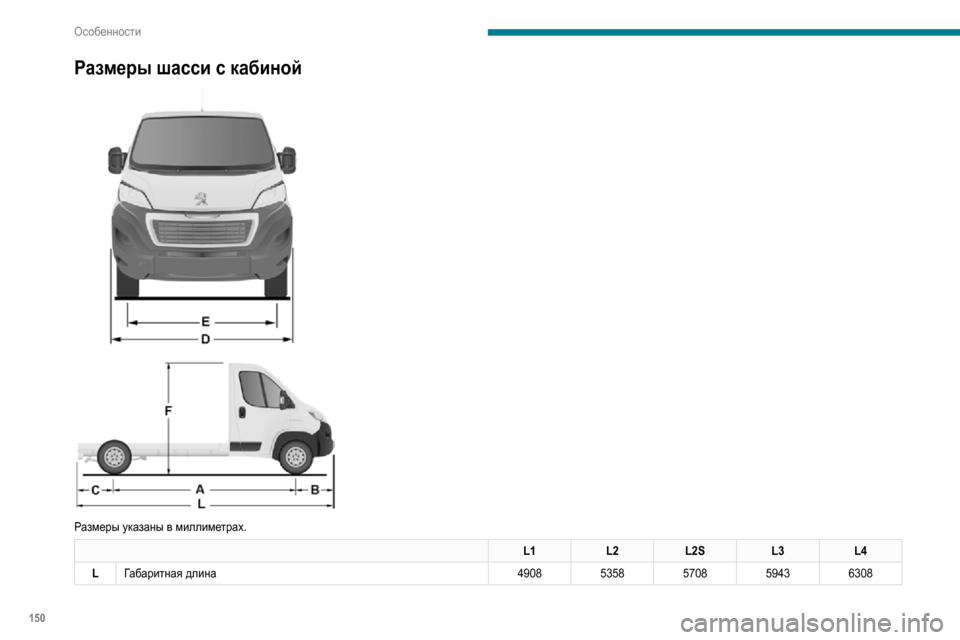

Размеры шасси с кабиной



Размеры указаны в миллиметрах.
L1 L2L2S L3L4
L Габаритная длина 49085358570859436308
