2020 Peugeot 508 Manuale del proprietario (in Italian)

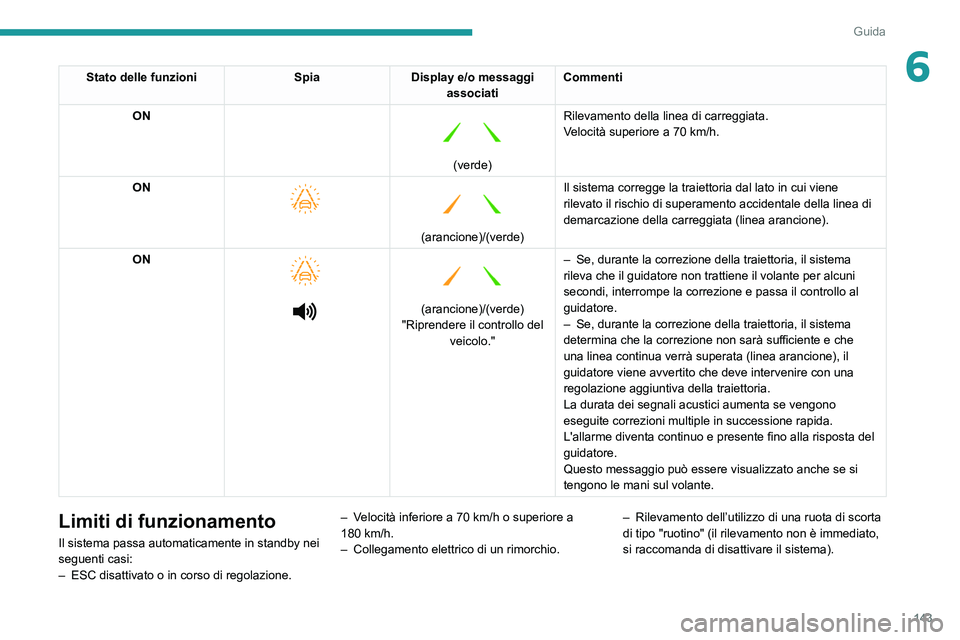

143
Guida
6Stato delle funzioniSpiaDisplay e/o messaggi
associati Commenti
ON


(verde) Rilevamento della linea di carreggiata.
Velocità superiore a 70
km/h.
ON

(arancione)/(verde)
Il sistema corregge la traiettoria dal lato in cui viene
rilevato il rischio di superamento accidentale della linea di
demarcazione della carreggiata (linea arancione).
ON




(arancione)/(verde)
"Riprendere il controllo del veicolo." –

Se, durante la correzione della traiettoria, il sistema
rileva che il guidatore non trattiene il volante per alcuni
secondi, interrompe la correzione e passa il controllo al
guidatore.
–
Se, durante la correzione della traiettoria, il sistema
determina che la correzione non sarà sufficiente e che
una linea continua verrà superata (linea arancione), il
guidatore viene avvertito che deve intervenire con una
regolazione aggiuntiva della traiettoria.
La durata dei segnali acustici aumenta se vengono
eseguite correzioni multiple in successione rapida.
L'allarme diventa continuo e presente fino alla risposta del
guidatore.
Questo messaggio può essere visualizzato anche se si
tengono le mani sul volante.
Limiti di funzionamento
Il sistema passa automaticamente in standby nei
seguenti casi:
–

ESC disattivato o in corso di regolazione. –


V
elocità inferiore a 70 km/h o superiore a
180 km/h.
– Collegamento elettrico di un rimorchio.–

Rilevamento dell’utilizzo di una ruota di scorta
di tipo "ruotino" (il rilevamento non è immediato,
si raccomanda di disattivare il sistema).

144
Guida
Attivazione/Disattivazione
Viene impostata tramite il menu Illumin
esterna/Veicolo del display touch screen.
Quando si avvia il veicolo, la spia si accende
su ogni retrovisore per indicare che il sistema è
attivo.
All'interruzione del contatto, lo stato del sistema
rimane in memoria.
Il sistema viene disattivato
automaticamente in caso di traino con un
dispositivo di traino omologato da PEUGEOT.
Condizioni di
funzionamento
– Tutti i veicoli viaggiano nella stessa direzione
e su corsie contigue.
– La velocità del veicolo deve essere compresa
tra 12 e 140 km/h per l'emissione di un allarme
e tra 65 e 140 km/h per una correzione della
traiettoria.
– Per determinare un cambiamento della
traiettoria, il sistema deve essere attivato.
– Quando si sorpassa un veicolo, la differenza
di velocità è inferiore a 10 km/h.
– Quando si viene sorpassati da un altro
veicolo, la differenza di velocità è inferiore a
25 km/h.
– Il traffico è scorrevole.
– Il sorpasso di un veicolo richiede un
certo periodo di tempo e il veicolo che si sta
superando rimane nell'angolo cieco.
– Rilevamento di uno stile di guida
dinamico, pressione del pedale del freno o
dell'acceleratore.
–

Guida su strada senza segnalazione
orizzontale.
–


Attivazione degli indicatori di direzione.
–


Superamento della linea interna di carreggiata
in una curva.
–


Guida in curva stretta.
–


Inattività del guidatore rilevata durante una
correzione.
Le seguenti situazioni possono interferire
con il sistema o impedirne il
funzionamento:
–

Contrasto insufficiente tra la superficie
stradale e il lato della strada (ad es. ombra).
–


Linee di carreggiata consumate, nascoste
(da neve, fango) o multiple (cantieri stradali,
ecc.).
–


Distanza ridotta dal veicolo che precede (le
linee di carreggiata potrebbero non essere
rilevate).
–


Strade strette, tortuose.
Rischio di attivazione indesiderata
Si raccomanda di disattivare il sistema nelle
seguenti situazioni di guida:
–
guida su manti stradali danneggiati, instabili o
molto scivolosi (ghiaccio);
–


condizioni meteo sfavorevoli;
–


guida su circuito di velocità;
–


guida su banco a rulli;
Disattivazione/attivazione



► Premere questo pulsante per disattivare/
riattivare il sistema in qualsiasi momento.
La disattivazione è confermata
dall'accensione della spia sul pulsante e
sul quadro strumenti.
Il sistema si riattiva automaticamente ad ogni
inserimento del contatto.
Anomalia
Un'anomalia del sistema è indicata
dall'accensione di queste spie sul
quadro strumenti, accompagnata da un segnale
acustico e dalla visualizzazione di un messaggio.
Far verificare il sistema dalla Rete PEUGEOT o
da un riparatore qualificato.
Sistema attivo
sorveglianza angoli ciechi
Consultare le raccomandazioni generali
sull'uso dei sistemi di assistenza alla guida e
alla manovra.


Questo sistema include dei sensori, posizionati
sui lati dei paraurti, e segnala al guidatore la
presenza potenzialmente pericolosa di un altro
veicolo (auto, camion, moto) negli angoli ciechi
del veicolo (zone nascoste dal campo visivo del
guidatore).


La condizione viene segnalata da una spia fissa
che appare nel retrovisore esterno del lato in
questione:
–

immediatamente, quando si viene sorpassati;
–


dopo circa un secondo, quando si sorpassa
lentamente un veicolo.
Oltre a questo allarme, si avvertirà una
correzione della traiettoria se si tenta di superare
una linea con l'indicatore di direzione attivato,
per evitare una collisione.

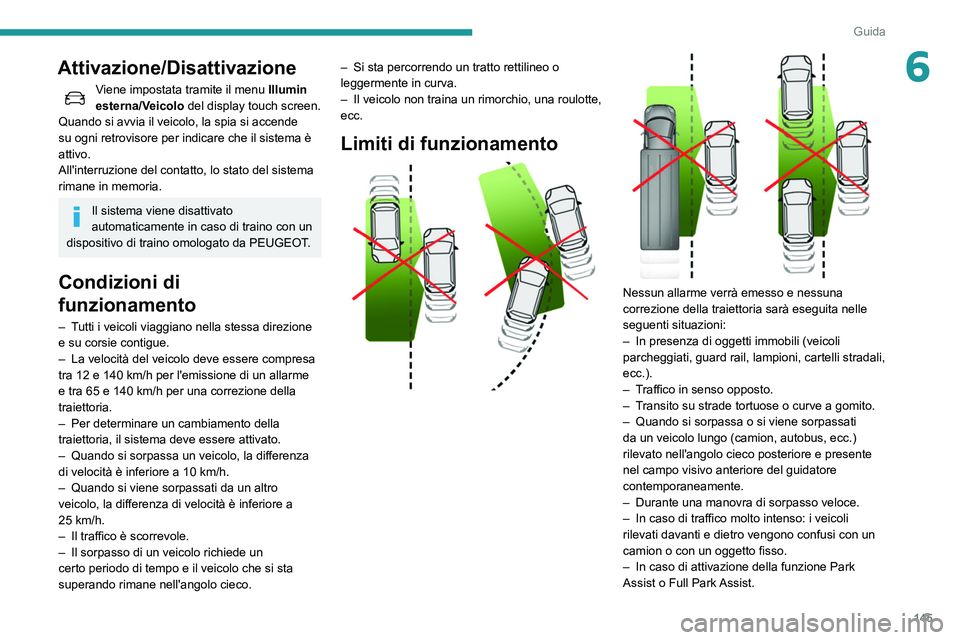

145
Guida
6Attivazione/Disattivazione
Viene impostata tramite il menu Illumin
esterna/Veicolo del display touch screen.
Quando si avvia il veicolo, la spia si accende
su ogni retrovisore per indicare che il sistema è
attivo.
All'interruzione del contatto, lo stato del sistema
rimane in memoria.
Il sistema viene disattivato
automaticamente in caso di traino con un
dispositivo di traino omologato da PEUGEOT.
Condizioni di
funzionamento
– Tutti i veicoli viaggiano nella stessa direzione
e su corsie contigue.
–

La velocità del veicolo deve essere compresa
tra 12 e 140

km/h per l'emissione di un allarme
e tra 65 e 140
km/h per una correzione della
traiettoria.
–

Per determinare un cambiamento della
traiettoria, il sistema deve essere attivato.
–


Quando si sorpassa un veicolo, la differenza
di velocità è inferiore a 10

km/h.
–

Quando si viene sorpassati da un altro
veicolo, la differenza di velocità è inferiore a
25

km/h.
–

Il traffico è scorrevole.
–


Il sorpasso di un veicolo richiede un
certo periodo di tempo e il veicolo che si sta
superando rimane nell'angolo cieco. –


Si sta percorrendo un tratto rettilineo o
leggermente in curva.
–

Il veicolo non traina un rimorchio, una roulotte,
ecc.
Limiti di funzionamento



Nessun allarme verrà emesso e nessuna
correzione della traiettoria sarà eseguita nelle
seguenti situazioni:
–
In presenza di oggetti immobili (veicoli
parcheggiati, guard rail, lampioni, cartelli stradali,
ecc.).
–


T
raffico in senso opposto.
–

T
ransito su strade tortuose o curve a gomito.
–

Quando si sorpassa o si viene sorpassati
da un veicolo lungo (camion, autobus, ecc.)
rilevato nell'angolo cieco posteriore e presente
nel campo visivo anteriore del guidatore
contemporaneamente.
–


Durante una manovra di sorpasso veloce.
–


In caso di traffico molto intenso: i veicoli
rilevati davanti e dietro vengono confusi con un
camion o con un oggetto fisso.
–


In caso di attivazione della funzione Park
Assist o Full Park

Assist.

146
Guida
Assistenza grafica

Integra il segnale acustico, non tenendo
conto della traiettoria del veicolo, mediante la
visualizzazione sullo schermo di trattini che
rappresentano la distanza tra l'ostacolo e il
veicolo (bianco: più distante, arancione: vicino,
rosso: molto vicino).
Quando l'ostacolo è molto vicino, sullo schermo
viene visualizzato il simbolo di "Pericolo".
Sensori di assistenza al
parcheggio anteriori
A integrazione dei sensori di assistenza al
parcheggio posteriori, i sensori di assistenza
al parcheggio anteriori si attivano non appena
viene rilevato un ostacolo davanti al veicolo e
se la velocità di quest'ultimo rimane inferiore a
10 km/h.
Il funzionamento sei sensori di assistenza al
parcheggio anteriori viene interrotto se il veicolo
si ferma per oltre tre secondi con marcia in
avanti, se un ostacolo non viene più rilevato o se
la velocità del veicolo supera 10 km/h.
Anomalia
In caso di anomalia, questa spia si
accende sul quadro strumenti
accompagnata dalla visualizzazione di un
messaggio.
Contattare la Rete PEUGEOT o un riparatore
qualificato per far verificare il sistema.
Il sistema potrebbe essere
temporaneamente soggetto a
interferenze in presenza di determinate
condizioni climatiche (pioggia, grandine,
ecc.).
In particolare, guidare su strada bagnata o
passare da una zona asciutta a una bagnata
potrebbe generare falsi allarmi (ad esempio,
presenza di condensa nell'angolo cieco
interpretata come presenza di un veicolo).
In condizioni climatiche avverse o invernali,
accertarsi che i sensori non siano ricoperti da
fango, brina o neve.
Non coprire la zona d'allarme sui retrovisori
esterni o le zone di rilevazione sul paraurti
anteriore e posteriore con etichette adesive
o altri oggetti, in quanto possono impedire il
corretto funzionamento del sistema.
Assistenza al parcheggio
Consultare le raccomandazioni generali
sull'uso dei sistemi di assistenza alla guida e
alla manovra.


Mediante i sensori posizionati nel paraurti,
questo sistema segnala la vicinanza di qualsiasi
ostacolo (ad esempio, pedone, veicolo,
albero, barriera) presente nella relativa zona di
rilevamento.
Assistenza al parcheggio posteriore
L'attivazione del sistema avviene con
l'inserimento della retromarcia ed è confermata
da un segnale acustico.
La disattivazione del sistema avviene con il
disinserimento della retromarcia.
Assistenza acustica

Questo sistema segnala la presenza di ostacoli
all'interno della zona di rilevazione dei sensori e
sulla traiettoria del veicolo definita dalla direzione
del volante.


A seconda della versione, nell'esempio mostrato,
solo gli ostacoli presenti nell'area ombreggiata
verranno segnalati dall'assistenza acustica.
Le informazioni di prossimità vengono fornite
da un segnale acustico discontinuo, la cui
frequenza aumenta con l'avvicinarsi del veicolo
all'ostacolo.
Quando la distanza tra il veicolo e l'ostacolo
è inferiore a trenta centimetri circa, il segnale
acustico diventa continuo.
Il suono diffuso dall'altoparlante (destro o
sinistro) consente di individuare il lato in cui è
situato l'ostacolo.
Regolazione del segnale acusticoCon PEUGEOT Connect Radio o
PEUGEOT Connect Nav, la
pressione di questo pulsante apre la finestra
per la regolazione delvolume del segnale
acustico.

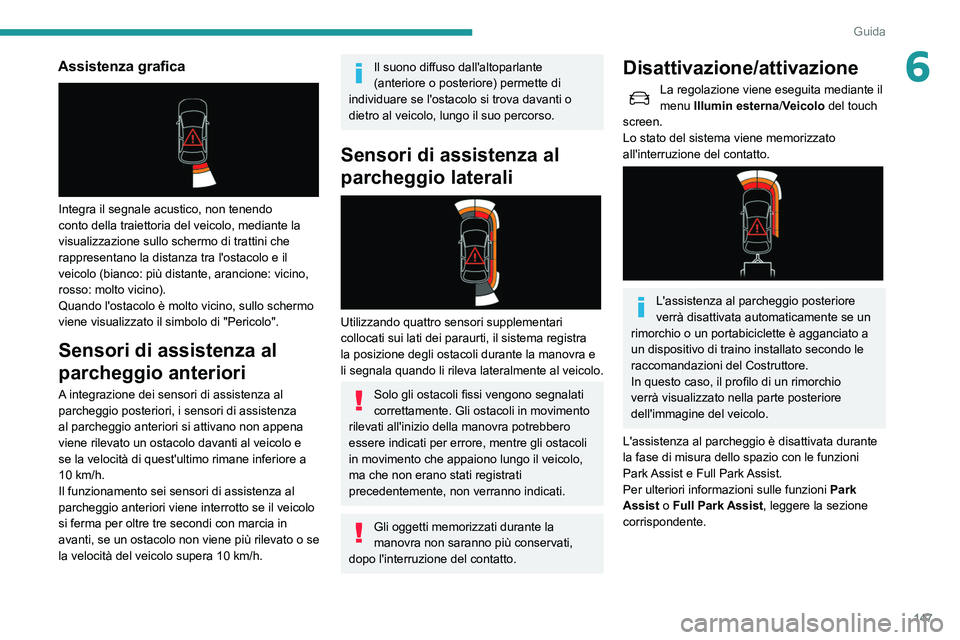

147
Guida
6Assistenza grafica

Integra il segnale acustico, non tenendo
conto della traiettoria del veicolo, mediante la
visualizzazione sullo schermo di trattini che
rappresentano la distanza tra l'ostacolo e il
veicolo (bianco: più distante, arancione: vicino,
rosso: molto vicino).
Quando l'ostacolo è molto vicino, sullo schermo
viene visualizzato il simbolo di "Pericolo".
Sensori di assistenza al
parcheggio anteriori
A integrazione dei sensori di assistenza al
parcheggio posteriori, i sensori di assistenza
al parcheggio anteriori si attivano non appena
viene rilevato un ostacolo davanti al veicolo e
se la velocità di quest'ultimo rimane inferiore a
10 km/h.
Il funzionamento sei sensori di assistenza al
parcheggio anteriori viene interrotto se il veicolo
si ferma per oltre tre secondi con marcia in
avanti, se un ostacolo non viene più rilevato o se
la velocità del veicolo supera 10
km/h.
Il suono diffuso dall'altoparlante
(anteriore o posteriore) permette di
individuare se l'ostacolo si trova davanti o
dietro al veicolo, lungo il suo percorso.
Sensori di assistenza al
parcheggio laterali


Utilizzando quattro sensori supplementari
collocati sui lati dei paraurti, il sistema registra
la posizione degli ostacoli durante la manovra e
li segnala quando li rileva lateralmente al veicolo.
Solo gli ostacoli fissi vengono segnalati
correttamente. Gli ostacoli in movimento
rilevati all'inizio della manovra potrebbero
essere indicati per errore, mentre gli ostacoli
in movimento che appaiono lungo il veicolo,
ma che non erano stati registrati
precedentemente, non verranno indicati.
Gli oggetti memorizzati durante la
manovra non saranno più conservati,
dopo l'interruzione del contatto.
Disattivazione/attivazione
La regolazione viene eseguita mediante il
menu Illumin esterna/Veicolo del touch
screen.
Lo stato del sistema viene memorizzato
all'interruzione del contatto.


L'assistenza al parcheggio posteriore
verrà disattivata automaticamente se un
rimorchio o un portabiciclette è agganciato a
un dispositivo di traino installato secondo le
raccomandazioni del Costruttore.
In questo caso, il profilo di un rimorchio
verrà visualizzato nella parte posteriore
dell'immagine del veicolo.
L'assistenza al parcheggio è disattivata durante
la fase di misura dello spazio con le funzioni
Park Assist e Full Park Assist.
Per ulteriori informazioni sulle funzioni Park
Assist o Full Park Assist, leggere la sezione
corrispondente.

148
Guida
Quando la funzione è attivata, è possibile che la
vista dall'alto non sia visualizzata. Se il sistema
è attivato quando il veicolo si è già spostato,
la vista dall'alto può essere visualizzata
completamente.
Visiopark 1
Visione posteriore

Per attivare la telecamera, situata accanto alle
luci della targa, inserire la retromarcia e non
superare la velocità di 10 km/h.
Il sistema viene disattivato:
– Automaticamente, a velocità superiori a circa
10 km/h.
– Automaticamente, se il portellone posteriore
viene aperto.
– Quando si disinserisce la retromarcia
(l'immagine rimane visualizzata per 7 secondi).
– Premendo la freccia bianca nell'angolo
superiore sinistro del display touch screen.

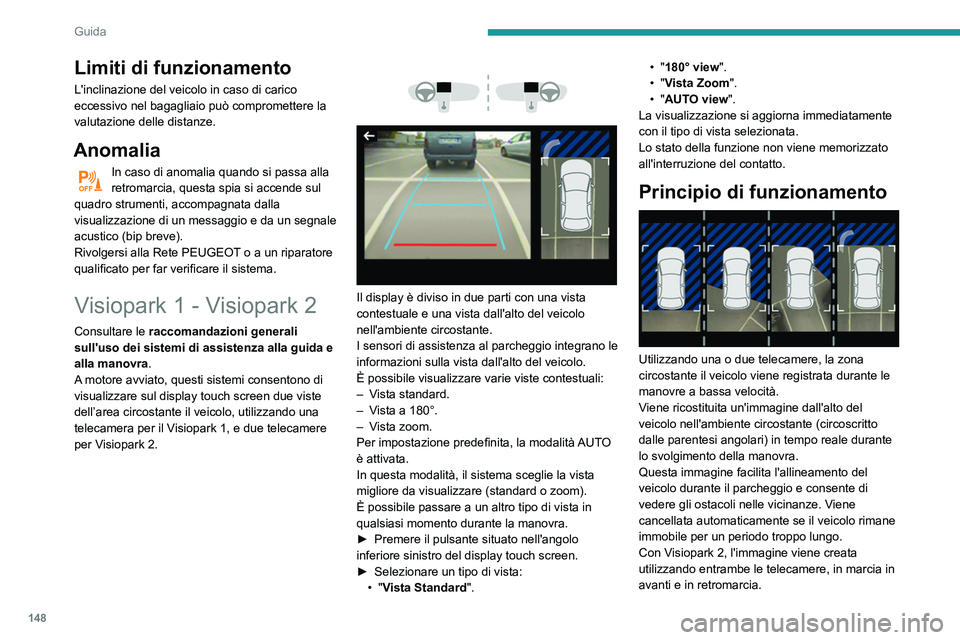

Limiti di funzionamento
L'inclinazione del veicolo in caso di carico
eccessivo nel bagagliaio può compromettere la
valutazione delle distanze.
Anomalia
In caso di anomalia quando si passa alla
retromarcia, questa spia si accende sul
quadro strumenti, accompagnata dalla
visualizzazione di un messaggio e da un segnale
acustico (bip breve).
Rivolgersi alla Rete PEUGEOT o a un riparatore
qualificato per far verificare il sistema.
Visiopark 1 - Visiopark 2
Consultare le raccomandazioni generali
sull'uso dei sistemi di assistenza alla guida e
alla manovra.
A motore avviato, questi sistemi consentono di
visualizzare sul display touch screen due viste
dell’area circostante il veicolo, utilizzando una
telecamera per il Visiopark 1, e due telecamere
per Visiopark 2.




Il display è diviso in due parti con una vista
contestuale e una vista dall'alto del veicolo
nell'ambiente circostante.
I sensori di assistenza al parcheggio integrano le
informazioni sulla vista dall'alto del veicolo.
È possibile visualizzare varie viste contestuali:
–
V
ista standard.
–

V
ista a 180°.
–

V
ista zoom.
Per impostazione predefinita, la modalità AUTO
è attivata.
In questa modalità, il sistema sceglie la vista
migliore da visualizzare
(standard o zoom).
È possibile passare a un altro tipo di vista in
qualsiasi momento durante la manovra.
►

Premere il pulsante situato nell'angolo
inferiore sinistro del display touch screen.
►


Selezionare un tipo di vista:
•

"Vista Standard". •
"180° view".
• "Vista Zoom".
• "AUTO view".
La visualizzazione si aggiorna immediatamente
con il tipo di vista selezionata.
Lo stato della funzione non viene memorizzato
all'interruzione del contatto.
Principio di funzionamento

Utilizzando una o due telecamere, la zona
circostante il veicolo viene registrata durante le
manovre a bassa velocità.
Viene ricostituita un'immagine dall'alto del
veicolo nell'ambiente circostante (circoscritto
dalle parentesi angolari) in tempo reale durante
lo svolgimento della manovra.
Questa immagine facilita l'allineamento del
veicolo durante il parcheggio e consente di
vedere gli ostacoli nelle vicinanze. Viene
cancellata automaticamente se il veicolo rimane
immobile per un periodo troppo lungo.
Con Visiopark 2, l'immagine viene creata
utilizzando entrambe le telecamere, in marcia in
avanti e in retromarcia.

149
Guida
6Quando la funzione è attivata, è possibile che la
vista dall'alto non sia visualizzata. Se il sistema
è attivato quando il veicolo si è già spostato,
la vista dall'alto può essere visualizzata
completamente.

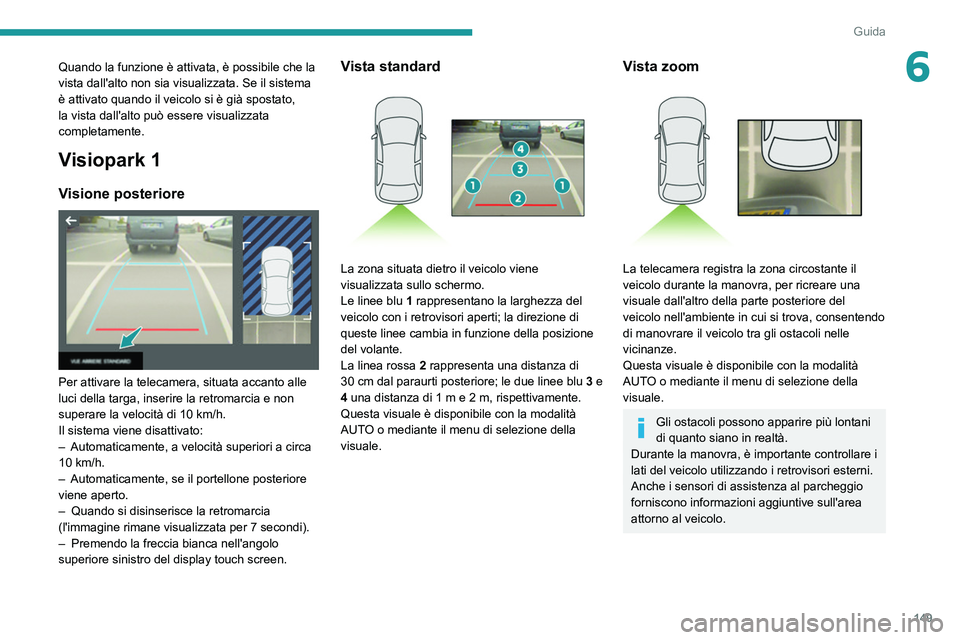

Visiopark 1
Visione posteriore

Per attivare la telecamera, situata accanto alle
luci della targa, inserire la retromarcia e non
superare la velocità di 10 km/h.
Il sistema viene disattivato:
–

Automaticamente, a velocità superiori a circa
10

km/h.
–

Automaticamente, se il portellone posteriore
viene aperto.
–


Quando si disinserisce la retromarcia
(l'immagine rimane visualizzata per 7

secondi).
–

Premendo la freccia bianca nell'angolo
superiore sinistro del display touch screen.
Vista standard

La zona situata dietro il veicolo viene
visualizzata sullo schermo.
Le linee blu 1 rappresentano la larghezza del
veicolo con i retrovisori aperti; la direzione di
queste linee cambia in funzione della posizione
del volante.
La linea rossa 2 rappresenta una distanza di
30
cm dal paraurti posteriore; le due linee blu 3 e
4 una distanza di 1
m e 2 m, rispettivamente.
Questa visuale è disponibile con la modalità
AUTO o mediante il menu di selezione della
visuale.
Vista zoom

La telecamera registra la zona circostante il
veicolo durante la manovra, per ricreare una
visuale dall'altro della parte posteriore del
veicolo nell'ambiente in cui si trova, consentendo
di manovrare il veicolo tra gli ostacoli nelle
vicinanze.
Questa visuale è disponibile con la modalità
AUTO o mediante il menu di selezione della
visuale.
Gli ostacoli possono apparire più lontani
di quanto siano in realtà.
Durante la manovra, è importante controllare i
lati del veicolo utilizzando i retrovisori esterni.
Anche i sensori di assistenza al parcheggio
forniscono informazioni aggiuntive sull'area
attorno al veicolo.

150
Guida
gancio traino, la zona situata dietro il veicolo
sulla vista dall'alto viene oscurata.
La ricostruzione dei dintorni del veicolo
è realizzata solamente dalla telecamera
anteriore.
Le viste posteriori sono simili a quelle descritte
per il Visiopark 1.
Per ulteriori informazioni sulla funzione
Visiopark 1, leggere la sezione corrispondente.
Vista anteriore e posteriore

A motore avviato ed a velocità inferiore a 20 km/h, il sistema viene attivato tramite il
menu Illumin esterna/Veicolo del display touch
screen:
► Selezionare " Aiuto visivo panoramico ".
La modalità AUTO viene visualizzata per
impostazione predefinita, con la vista anteriore,
se il cambio è in folle o con una marcia inserita,
o con la vista posteriore, se la retromarcia è
inserita.
Il sistema viene disattivato:

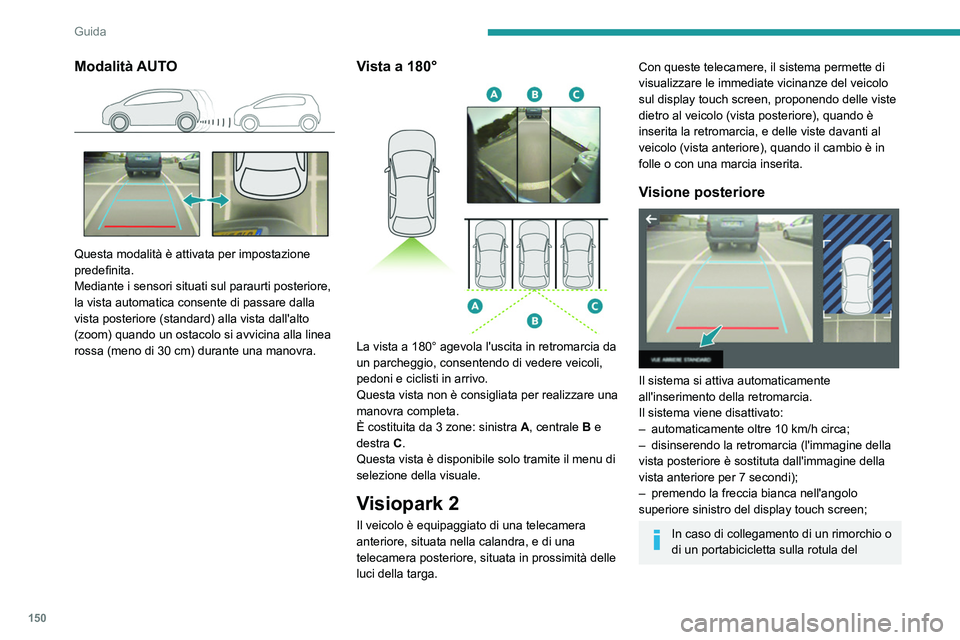

Modalità AUTO

Questa modalità è attivata per impostazione
predefinita.
Mediante i sensori situati sul paraurti posteriore,
la vista automatica consente di passare dalla
vista posteriore (standard) alla vista dall'alto
(zoom) quando un ostacolo si avvicina alla linea
rossa (meno di 30 cm) durante una manovra.
Vista a 180°

La vista a 180° agevola l'uscita in retromarcia da
un parcheggio, consentendo di vedere veicoli,
pedoni e ciclisti in arrivo.
Questa vista non è consigliata per realizzare una
manovra completa.
È costituita da 3 zone: sinistra A, centrale B e
destra C.
Questa vista è disponibile solo tramite il menu di
selezione della visuale.
Visiopark 2
Il veicolo è equipaggiato di una telecamera
anteriore, situata nella calandra, e di una
telecamera posteriore, situata in prossimità delle
luci della targa.
Con queste telecamere, il sistema permette di
visualizzare le immediate vicinanze del veicolo
sul display touch screen, proponendo delle viste
dietro al veicolo (vista posteriore), quando è
inserita la retromarcia, e delle viste davanti al
veicolo (vista anteriore), quando il cambio è in
folle o con una marcia inserita.
Visione posteriore

Il sistema si attiva automaticamente
all'inserimento della retromarcia.
Il sistema viene disattivato:
–

automaticamente oltre 10
km/h circa;
–

disinserendo la retromarcia (l'immagine della
vista posteriore è sostituta dall'immagine della
vista anteriore per 7 secondi);
–


premendo la freccia bianca nell'angolo
superiore sinistro del display touch screen;
In caso di collegamento di un rimorchio o
di un portabicicletta sulla rotula del
