2020 Peugeot 508 Manuale del proprietario (in Italian)

167
Informazioni pratiche

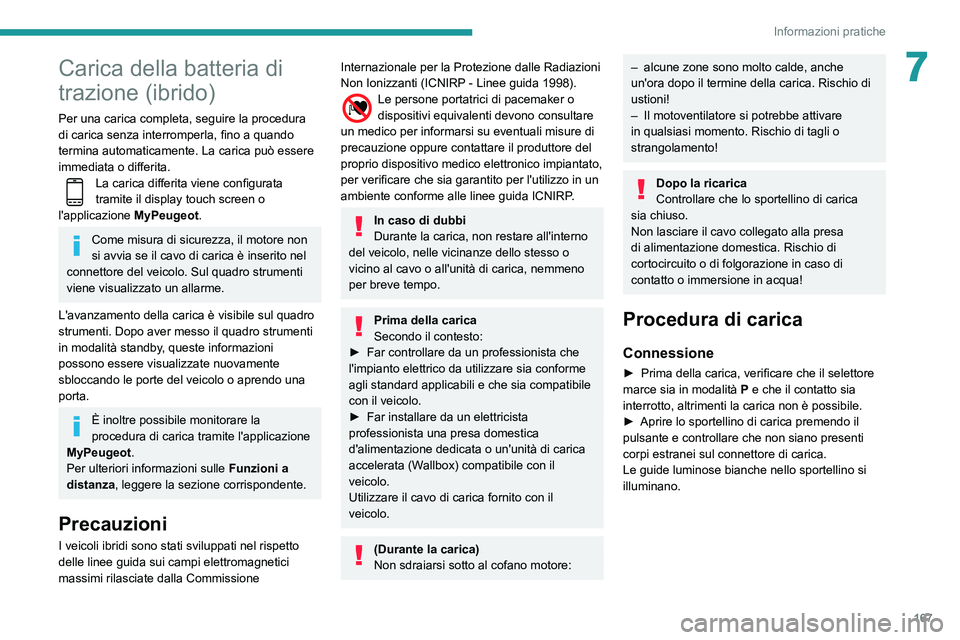

7Carica della batteria di
trazione (ibrido)
Per una carica completa, seguire la procedura
di carica senza interromperla, fino a quando
termina automaticamente. La carica può essere
immediata o differita.
La carica differita viene configurata
tramite il display touch screen o
l'applicazione

MyPeugeot
.
Come misura di sicurezza, il motore non
si avvia se il cavo di carica è inserito nel
connettore del veicolo. Sul quadro strumenti
viene visualizzato un allarme.
L'avanzamento della carica è visibile sul quadro
strumenti. Dopo aver messo il quadro strumenti
in modalità standby, queste informazioni
possono essere visualizzate nuovamente
sbloccando le porte del veicolo o aprendo una
porta.
È inoltre possibile monitorare la
procedura di carica tramite l'applicazione
MyPeugeot.
Per ulteriori informazioni sulle Funzioni a
distanza, leggere la sezione corrispondente.
Precauzioni
I veicoli ibridi sono stati sviluppati nel rispetto
delle linee guida sui campi elettromagnetici
massimi rilasciate dalla Commissione
Internazionale per la Protezione dalle Radiazioni
Non Ionizzanti (ICNIRP - Linee guida 1998).
Le persone portatrici di pacemaker o
dispositivi equivalenti devono consultare
un medico per informarsi su eventuali misure di
precauzione oppure contattare il produttore del
proprio dispositivo medico elettronico impiantato,
per verificare che sia garantito per l'utilizzo in un
ambiente conforme alle linee guida ICNIRP
.
In caso di dubbi
Durante la carica, non restare all'interno
del veicolo,
nelle vicinanze dello stesso o
vicino al cavo o all'unità di carica, nemmeno
per breve tempo.
Prima della carica
Secondo il contesto:
►

Far controllare da un professionista
che
l'impianto elettrico da utilizzare sia conforme
agli standard applicabili e che sia compatibile
con il veicolo.
►

Far installare da un elettricista
professionista una presa domestica
d'alimentazione dedicata o un'unità di carica
accelerata (W

allbox) compatibile con il
veicolo.
Utilizzare il cavo di carica fornito con il
veicolo.
(Durante la carica)
Non sdraiarsi sotto al cofano motore:
– alcune zone sono molto calde, anche
un'ora dopo il termine della carica. Rischio di
ustioni!
–

Il motoventilatore si potrebbe attivare
in qualsiasi momento. Rischio di tagli o
strangolamento!
Dopo la ricarica
Controllare che lo sportellino di carica
sia chiuso.
Non lasciare il cavo collegato alla presa
di alimentazione domestica. Rischio di
cortocircuito o di folgorazione in caso di
contatto o immersione in acqua!
Procedura di carica
Connessione
► Prima della carica, verificare che il selettore
marce sia in modalità P
e che il contatto sia
interrotto, altrimenti la carica non è possibile.
►

Aprire lo sportellino di carica premendo il
pulsante e controllare che non siano presenti
corpi estranei sul connettore di carica.
Le guide luminose bianche nello sportellino si
illuminano.

168
Informazioni pratiche

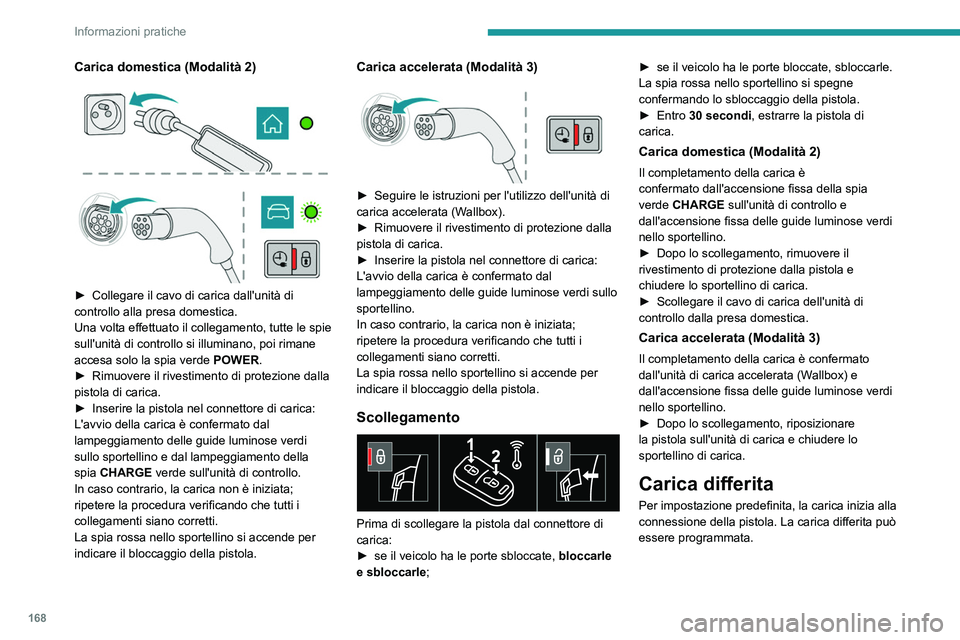

Carica domestica (Modalità 2)



► Collegare il cavo di carica dall'unità di
controllo alla presa domestica.
Una volta effettuato il collegamento, tutte le spie
sull'unità di controllo si illuminano, poi rimane
accesa
solo la spia verde POWER.
►

Rimuovere il rivestimento di protezione dalla
pistola di carica.
►


Inserire la pistola nel connettore di carica:
L'avvio della carica è confermato dal
lampeggiamento delle guide luminose verdi
sullo sportellino e dal lampeggiamento della
spia

CHARGE verde sull'unità di controllo.
In caso contrario, la carica non è iniziata;
ripetere la procedura verificando che tutti i
collegamenti siano corretti.
La spia rossa nello sportellino si accende per
indicare il bloccaggio della pistola.
Carica accelerata (Modalità 3)

► Seguire le istruzioni per l'utilizzo dell'unità di
carica accelerata (W allbox).
►

Rimuovere il rivestimento di protezione dalla
pistola di carica.
►


Inserire la pistola nel connettore di carica:
L'avvio della carica

è confermato dal
lampeggiamento delle guide luminose verdi sullo
sportellino.
In caso contrario, la carica non è iniziata;
ripetere la procedura verificando che tutti i
collegamenti siano corretti.
La spia rossa nello sportellino si accende per
indicare il bloccaggio della pistola.
Scollegamento

Prima di scollegare la pistola dal connettore di
carica:
►

se il veicolo ha le porte sbloccate, bloccarle
e sbloccarle

; ►

se il veicolo ha le porte bloccate, sbloccarle.
La spia rossa nello sportellino si spegne
confermando lo sbloccaggio della pistola.
►

Entro
30 secondi, estrarre la pistola di
carica.
Carica domestica (Modalità 2)
Il completamento della carica è
confermato dall'accensione fissa della spia
verde
CHARGE sull'unità di controllo e
dall'accensione fissa delle guide luminose verdi
nello sportellino.
►

Dopo lo scollegamento, rimuovere il
rivestimento di protezione dalla pistola e
chiudere lo sportellino di carica.
►


Scollegare il cavo di carica dell'unità di
controllo dalla presa domestica.
Carica accelerata (Modalità 3)
Il completamento della carica è confermato
dall'unità di carica accelerata (Wallbox) e
dall'accensione fissa delle guide luminose verdi
nello sportellino.
►

Dopo lo scollegamento, riposizionare
la pistola sull'unità di carica e chiudere lo
sportellino di carica.
Carica differita
Per impostazione predefinita, la carica inizia alla
connessione della pistola. La carica differita può
essere programmata.
Impostazioni
► Nel menu Ibrido del display touch
screen, selezionare la tendina Carica.
► Impostare l'ora di inizio della carica.
► Premere OK.
L'impostazione viene memorizzata nel sistema.
È possibile programmare la funzione di
carica differita anche tramite smartphone,
utilizzando l'applicazione MyPeugeot.
Per ulteriori informazioni sulle Funzioni a
distanza, leggere la sezione corrispondente.
Attivazione
► Collegare il veicolo all'equipaggiamento di
carica desiderato.
► Premere questo pulsante nello
sportellino entro un minuto per attivare il
sistema (confermato dall'accensione delle guide
luminose di colore blu).
Dispositivo di traino
Distribuzione del carico
► Distribuire il carico nel rimorchio in modo
che gli oggetti più pesanti si trovino il più vicino
possibile all'assale e che il peso sulla sfera
del gancio traino non superi il valore massimo
autorizzato.
La densità dell'aria diminuisce con l'altitudine,
riducendo le prestazioni del motore. Il carico
massimo trainabile deve essere ridotto del 10%
ogni 1.000 metri di altitudine.

169
Informazioni pratiche

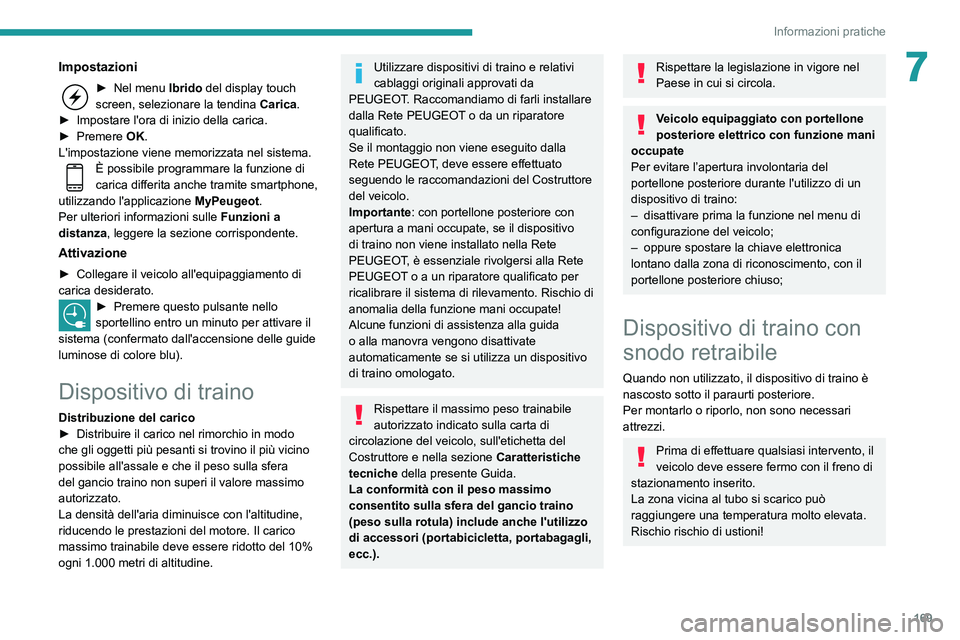

7Impostazioni
► Nel menu Ibrido del display touch
screen, selezionare la tendina Carica.
►

Impostare l'ora di inizio della carica.
►


Premere
OK.
L'impostazione viene memorizzata nel sistema.
È possibile programmare la funzione di
carica differita anche tramite smartphone,
utilizzando l'applicazione

MyPeugeot
.
Per ulteriori informazioni sulle Funzioni a
distanza, leggere la sezione corrispondente.
Attivazione
► Collegare il veicolo all'equipaggiamento di
carica desiderato.
► Premere questo pulsante nello
sportellino entro un minuto per attivare il
sistema (confermato dall'accensione delle guide
luminose di colore blu).
Dispositivo di traino
Distribuzione del carico
► Distribuire il carico nel rimorchio in modo
che gli oggetti più pesanti si trovino il più vicino
possibile all'assale e che il peso sulla sfera
del gancio traino non superi il valore massimo
autorizzato.
La densità dell'aria diminuisce con l'altitudine,
riducendo le prestazioni del motore. Il carico
massimo trainabile deve essere ridotto del 10%
ogni 1.000
metri di altitudine.
Utilizzare dispositivi di traino e relativi
cablaggi originali approvati da
PEUGEOT. Raccomandiamo di farli installare
dalla Rete PEUGEOT o da un riparatore
qualificato.
Se il montaggio non viene eseguito dalla
Rete PEUGEOT, deve essere effettuato
seguendo le raccomandazioni del Costruttore
del veicolo.
Importante: con portellone posteriore con
apertura a mani occupate, se il dispositivo
di traino non viene installato nella Rete
PEUGEOT, è essenziale rivolgersi alla Rete
PEUGEOT o a un riparatore qualificato per
ricalibrare il sistema di rilevamento. Rischio di
anomalia della funzione mani occupate!
Alcune funzioni di assistenza alla guida
o alla manovra vengono disattivate
automaticamente se si utilizza un dispositivo
di traino omologato.
Rispettare il massimo peso trainabile
autorizzato indicato sulla carta di
circolazione del veicolo, sull'etichetta del
Costruttore e nella sezione Caratteristiche
tecniche della presente Guida.
La conformità con il peso massimo
consentito sulla sfera del gancio traino
(peso sulla rotula) include anche l'utilizzo
di accessori (portabicicletta, portabagagli,
ecc.).
Rispettare la legislazione in vigore nel
Paese in cui si circola.
Veicolo equipaggiato con portellone
posteriore elettrico con funzione mani
occupate
Per evitare l’apertura involontaria del
portellone posteriore
durante l'utilizzo di un
dispositivo di traino:
–

disattivare prima la funzione nel menu di
configurazione del veicolo;
–


oppure spostare la chiave elettronica
lontano dalla zona di riconoscimento, con il
portellone posteriore chiuso;
Dispositivo di traino con
snodo retraibile
Quando non utilizzato, il dispositivo di traino è
nascosto sotto il paraurti posteriore.
Per montarlo o riporlo, non sono necessari
attrezzi.
Prima di effettuare qualsiasi intervento, il
veicolo deve essere fermo con il freno di
stazionamento inserito.
La zona vicina al tubo si scarico può
raggiungere una temperatura molto elevata.
Rischio rischio di ustioni!

170
Informazioni pratiche

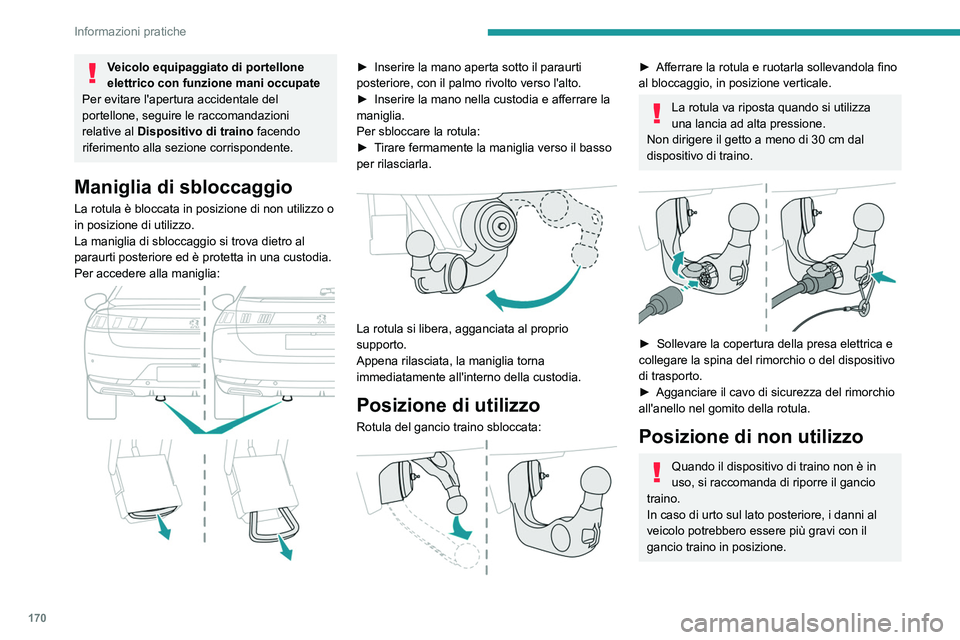

Veicolo equipaggiato di portellone
elettrico con funzione mani occupate
Per evitare l'apertura accidentale del
portellone, seguire le raccomandazioni
relative al Dispositivo di traino facendo
riferimento alla sezione corrispondente.
Maniglia di sbloccaggio
La rotula è bloccata in posizione di non utilizzo o
in posizione di utilizzo.
La maniglia di sbloccaggio si trova dietro al
paraurti posteriore ed è protetta in una custodia.
Per accedere alla maniglia:


► Inserire la mano aperta sotto il paraurti
posteriore, con il palmo rivolto verso l'alto.
►

Inserire la mano nella custodia e afferrare la
maniglia.
Per sbloccare la rotula:
►


T
irare fermamente la maniglia verso il basso
per rilasciarla.


La rotula si libera, agganciata al proprio
supporto.
Appena rilasciata, la maniglia torna
immediatamente all'interno della custodia.
Posizione di utilizzo
Rotula del gancio traino sbloccata:

► Afferrare la rotula e ruotarla sollevandola fino
al bloccaggio, in posizione verticale.
La rotula va riposta quando si utilizza
una lancia ad alta pressione.
Non dirigere il getto a meno di 30
cm dal
dispositivo di traino.


► Sollevare la copertura della presa elettrica e
collegare la spina del rimorchio o del dispositivo
di trasporto.
►

Agganciare il cavo di sicurezza del rimorchio
all'anello nel gomito della rotula.
Posizione di non utilizzo
Quando il dispositivo di traino non è in
uso, si raccomanda di riporre il gancio
traino.
In caso di urto sul lato posteriore, i danni al
veicolo potrebbero essere più gravi con il
gancio traino in posizione.
Rotula del gancio traino sbloccata e presa
scollegata:


► Afferrare la rotula e ruotarla fino al bloccaggio
in posizione orizzontale.
Per qualsiasi intervento sul sistema di traino,
rivolgersi alla Rete PEUGEOT o a un riparatore
qualificato.
Barre del tetto
Per ragioni di sicurezza e per evitare di
danneggiare il tetto, è tassativo utilizzare
le barre del tetto trasversali omologate per il
veicolo.
Le barre del tetto e i relativi appositi fissaggi
sono acquistabili presso la Rete PEUGEOT.
Rispettare i consigli di montaggio e le
condizioni di utilizzo indicate nelle istruzioni
fornite con le barre del tetto.

171
Informazioni pratiche

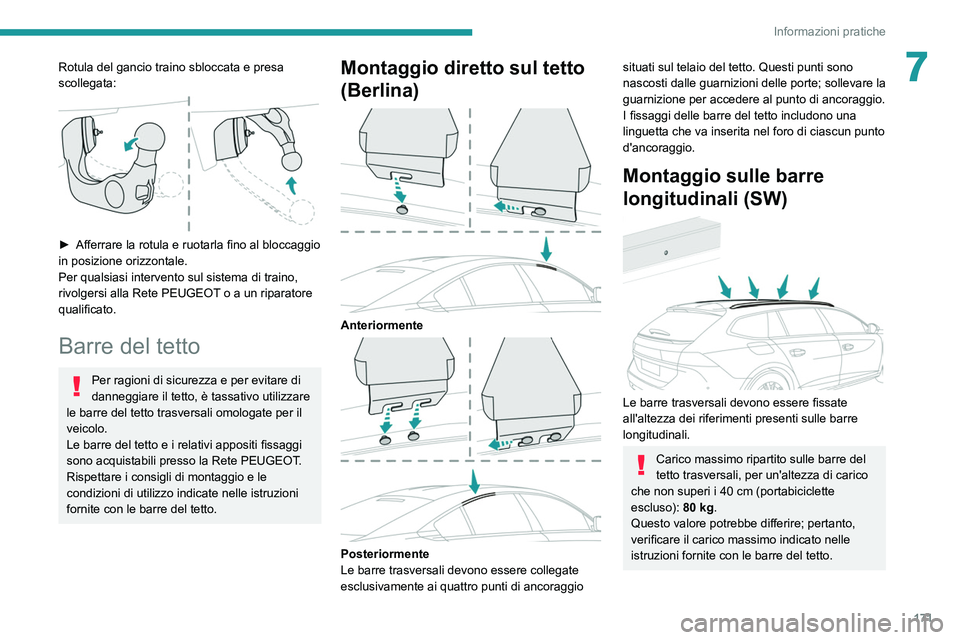

7Rotula del gancio traino sbloccata e presa
scollegata:


► Afferrare la rotula e ruotarla fino al bloccaggio
in posizione orizzontale.
Per qualsiasi intervento sul sistema di traino,
rivolgersi alla Rete PEUGEOT
o a un riparatore
qualificato.
Barre del tetto
Per ragioni di sicurezza e per evitare di
danneggiare il tetto, è tassativo utilizzare
le barre del tetto trasversali omologate per il
veicolo.
Le barre del tetto e i relativi appositi fissaggi
sono acquistabili presso la Rete PEUGEOT.
Rispettare i consigli di montaggio e le
condizioni di utilizzo indicate nelle istruzioni
fornite con le barre del tetto.
Montaggio diretto sul tetto
(Berlina)


Anteriormente

Posteriormente
Le barre trasversali devono essere collegate
esclusivamente ai quattro punti di ancoraggio
situati sul telaio del tetto. Questi punti sono
nascosti dalle guarnizioni delle porte; sollevare la
guarnizione per accedere al punto di ancoraggio.
I fissaggi delle barre del tetto includono una
linguetta che va inserita nel foro di ciascun punto
d'ancoraggio.
Montaggio sulle barre
longitudinali (SW)


Le barre trasversali devono essere fissate
all'altezza dei riferimenti presenti sulle barre
longitudinali.
Carico massimo ripartito sulle barre del
tetto trasversali, per un'altezza di carico
che non superi i 40 cm (portabiciclette
escluso): 80 kg.
Questo valore potrebbe differire; pertanto,
verificare il carico massimo indicato nelle
istruzioni fornite con le barre del tetto.

172
Informazioni pratiche

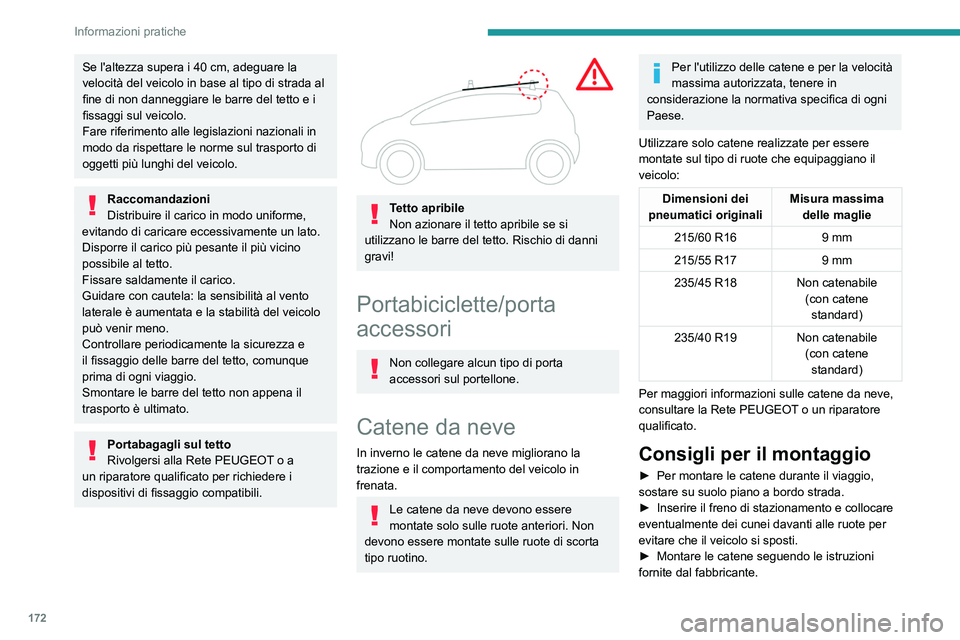

Se l'altezza supera i 40 cm, adeguare la
velocità del veicolo in base al tipo di strada al
fine di non danneggiare le barre del tetto e i
fissaggi sul veicolo.
Fare riferimento alle legislazioni nazionali in
modo da rispettare le norme sul trasporto di
oggetti più lunghi del veicolo.
Raccomandazioni
Distribuire il carico in modo uniforme,
evitando di caricare eccessivamente un lato.
Disporre il carico più pesante il più vicino
possibile al tetto.
Fissare saldamente il carico.
Guidare con cautela: la sensibilità al vento
laterale è aumentata e la stabilità del veicolo
può venir meno.
Controllare periodicamente la sicurezza e
il fissaggio delle barre del tetto, comunque
prima di ogni viaggio.
Smontare le barre del tetto non appena il
trasporto è ultimato.
Portabagagli sul tetto
Rivolgersi alla Rete PEUGEOT o a
un riparatore qualificato per richiedere i
dispositivi di fissaggio compatibili.


Tetto apribile
Non azionare il tetto apribile se si
utilizzano le barre del tetto. Rischio di danni
gravi!
Portabiciclette/porta
accessori
Non collegare alcun tipo di porta
accessori sul portellone.
Catene da neve
In inverno le catene da neve migliorano la
trazione e il comportamento del veicolo in
frenata.
Le catene da neve devono essere
montate solo sulle ruote anteriori. Non
devono essere montate sulle ruote di scorta
tipo ruotino.
Per l'utilizzo delle catene e per la velocità
massima autorizzata, tenere in
considerazione la normativa specifica di ogni
Paese.
Utilizzare solo catene realizzate per essere
montate sul tipo di ruote che equipaggiano il
veicolo:
Dimensioni dei
pneumatici originali Misura massima
delle maglie
215/60 R16 9
mm
215/55 R17 9
mm
235/45 R18 Non catenabile (con catene standard)
235/40 R19 Non catenabile (con catene standard)
Per maggiori informazioni sulle catene da neve,
consultare la Rete PEUGEOT o un riparatore
qualificato.
Consigli per il montaggio
► Per montare le catene durante il viaggio,
sostare su suolo piano a bordo strada.
►

Inserire il freno di stazionamento e collocare
eventualmente dei cunei davanti alle ruote per
evitare che il veicolo si sposti.
►


Montare le catene seguendo le istruzioni
fornite dal fabbricante.
► Avviare lentamente il veicolo e guidare per
qualche minuto, senza superare i 50 km/h.
► Fermare il veicolo e verificare che le catene
siano ben tese.
Prima di partire, si raccomanda
vivamente di impratichirsi nel montaggio
delle catene, su suolo piano e asciutto.
Non viaggiare su strada non innevata
con le catene da neve montate, per non
danneggiare gli pneumatici del veicolo e la
superficie della strada. Se il veicolo è
equipaggiato di cerchi in lega, verificare che
nessuna parte della catena o dei fissaggi sia
a contatto con il cerchio.
Veicoli ibridi
L'utilizzo di catene da neve è autorizzato
solo sulle ruote anteriori.
Modalità risparmio
d'energia (Modalità eco)
Questo sistema gestisce la durata dell'utilizzo
di alcune funzioni, per conservare un livello
sufficiente di carica della batteria a contatto
interrotto.
Dopo lo spegnimento del motore, è ancora
possibile utilizzare alcune funzioni come il
sistema audio e telematico, i tergicristalli e i fari

173
Informazioni pratiche

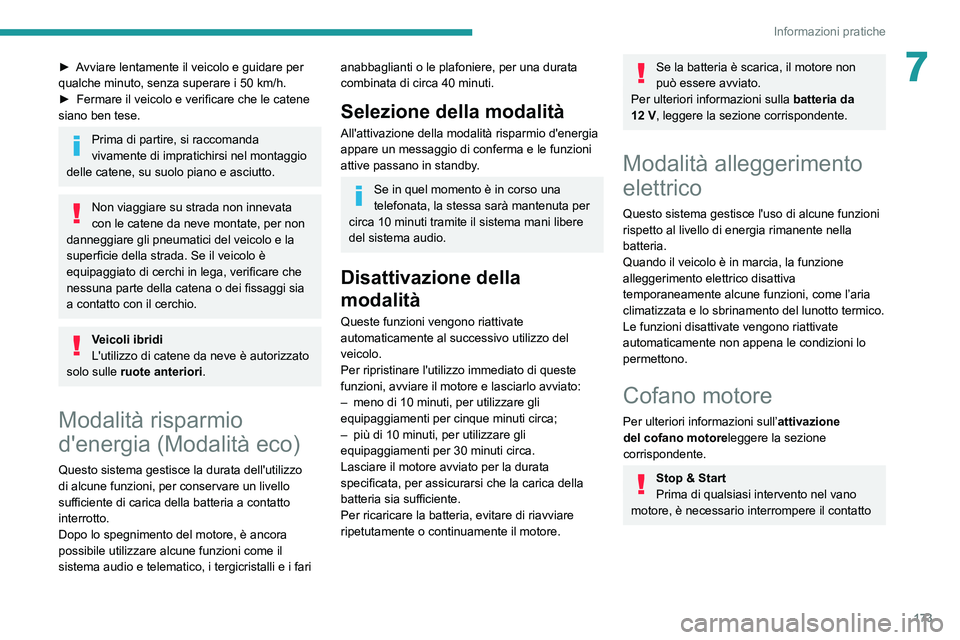

7► Avviare lentamente il veicolo e guidare per
qualche minuto, senza superare i 50 km/h.
►

Fermare il veicolo e verificare che le catene
siano ben tese.
Prima di partire, si raccomanda
vivamente di impratichirsi nel montaggio
delle catene, su suolo piano e asciutto.
Non viaggiare su strada non innevata
con le catene da neve montate, per non
danneggiare gli pneumatici del veicolo e la
superficie della strada. Se il veicolo è
equipaggiato di cerchi in lega, verificare che
nessuna parte della catena o dei fissaggi sia
a contatto con il cerchio.
Veicoli ibridi
L'utilizzo di catene da neve è autorizzato
solo sulle ruote anteriori.
Modalità risparmio
d'energia (Modalità eco)
Questo sistema gestisce la durata dell'utilizzo
di alcune funzioni, per conservare un livello
sufficiente di carica della batteria a contatto
interrotto.
Dopo lo spegnimento del motore, è ancora
possibile utilizzare alcune funzioni come il
sistema audio e telematico, i tergicristalli e i fari
anabbaglianti o le plafoniere, per una durata
combinata di circa 40 minuti.
Selezione della modalità
All'attivazione della modalità risparmio d'energia
appare un
messaggio di conferma e le funzioni
attive
passano in standby.
Se in quel momento è in corso una
telefonata, la stessa sarà mantenuta per
circa 10 minuti tramite il sistema mani
libere
del sistema audio.
Disattivazione della
modalità
Queste funzioni vengono riattivate
automaticamente al successivo utilizzo del
veicolo.
Per ripristinare l'utilizzo immediato di queste
funzioni, avviare il motore e lasciarlo avviato:
–

meno di 10 minuti, per utilizzare gli
equipaggiamenti per cinque minuti circa;
–


più di 10 minuti, per utilizzare gli
equipaggiamenti per 30 minuti circa.
Lasciare il motore avviato per la durata
specificata, per assicurarsi che la carica della
batteria sia sufficiente.
Per ricaricare la batteria, evitare di riavviare
ripetutamente o continuamente il motore.
Se la batteria è scarica, il motore non
può essere avviato.
Per ulteriori informazioni sulla batteria da
12

V, leggere la sezione corrispondente.
Modalità alleggerimento
elettrico
Questo sistema gestisce l'uso di alcune funzioni
rispetto al livello di energia rimanente nella
batteria.
Quando il veicolo è in marcia, la funzione
alleggerimento elettrico disattiva
temporaneamente alcune funzioni, come l’aria
climatizzata e lo sbrinamento del lunotto termico.
Le funzioni disattivate vengono riattivate
automaticamente non appena le condizioni lo
permettono.
Cofano motore
Per ulteriori informazioni sull’ attivazione
del cofano motore leggere la sezione
corrispondente.
Stop & Start
Prima di qualsiasi intervento nel vano
motore, è necessario interrompere il contatto

174
Informazioni pratiche

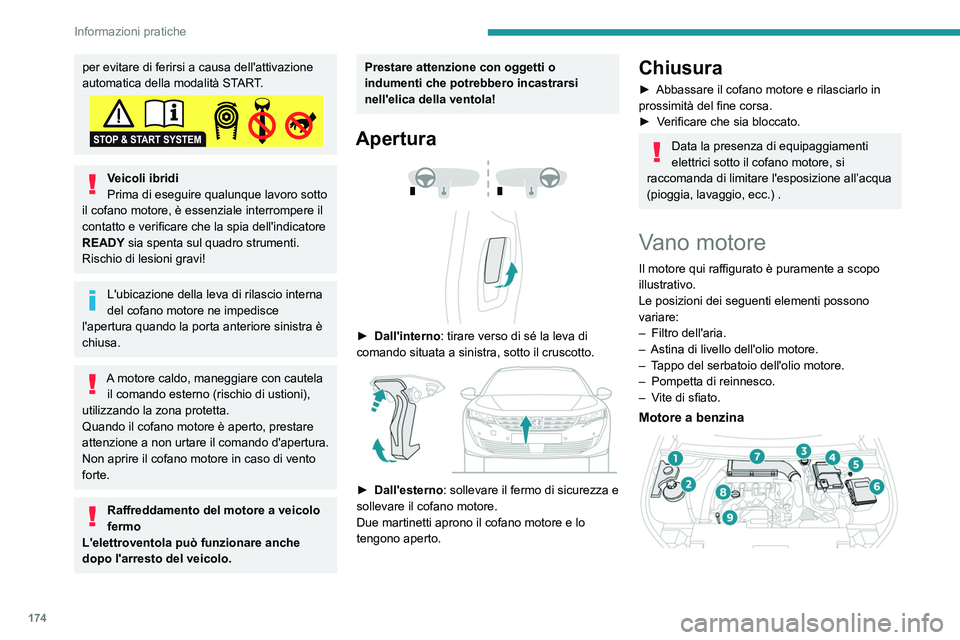

per evitare di ferirsi a causa dell'attivazione
automatica della modalità START.
Veicoli ibridi
Prima di eseguire qualunque lavoro sotto
il cofano motore, è essenziale interrompere il
contatto e verificare che la spia dell'indicatore
READY sia spenta sul quadro strumenti.
Rischio di lesioni gravi!
L'ubicazione della leva di rilascio interna
del cofano motore ne impedisce
l'apertura quando la porta anteriore sinistra è
chiusa.
A motore caldo, maneggiare con cautela il comando esterno (rischio di ustioni),
utilizzando la zona protetta.
Quando il cofano motore è aperto, prestare
attenzione a non urtare il comando d'apertura.
Non aprire il cofano motore in caso di vento
forte.
Raffreddamento del motore a veicolo
fermo
L'elettroventola può funzionare anche
dopo l'arresto del veicolo.
Prestare attenzione con oggetti o
indumenti che potrebbero incastrarsi
nell'elica della ventola!
Apertura



► Dall'interno : tirare verso di sé la leva di
comando situata a sinistra, sotto il cruscotto.


► Dall'esterno : sollevare il fermo di sicurezza e
sollevare il cofano motore.
Due martinetti aprono il cofano motore e lo
tengono aperto.
Chiusura
► Abbassare il cofano motore e rilasciarlo in
prossimità del fine corsa.
►

V
erificare che sia bloccato.
Data la presenza di equipaggiamenti
elettrici sotto il cofano motore, si
raccomanda di limitare l'esposizione all’acqua
(pioggia, lavaggio, ecc.) .
Vano motore
Il motore qui raffigurato è puramente a scopo
illustrativo.
Le posizioni dei seguenti elementi possono
variare:
–

Filtro dell'aria.
–


Astina di livello dell'olio motore.
–


T
appo del serbatoio dell'olio motore.
–

Pompetta di reinnesco.
–


V
ite di sfiato.
Motore a benzina

Motore diesel

1. Serbatoio del liquido lavacristalli
2. Serbatoio del liquido di raffreddamento
motore
3. Serbatoio del liquido dei freni
4. Batteria/fusibili
5. Punto di massa separato (-)
6. Scatola portafusibili
7. Filtro dell'aria
8. Tappo del serbatoio dell'olio motore
9. Astina di livello dell'olio motore
10. Pompetta di reinnesco*
11 . Vite di sfiato*
Il sistema d’alimentazione del gasolio
funziona a pressione molto elevata.
Qualsiasi intervento su questo circuito
deve essere eseguito esclusivamente dalla
PEUGEOT o da un riparatore qualificato.
* A seconda della motorizzazione
