2020 Peugeot 508 Manuale del proprietario (in Italian)

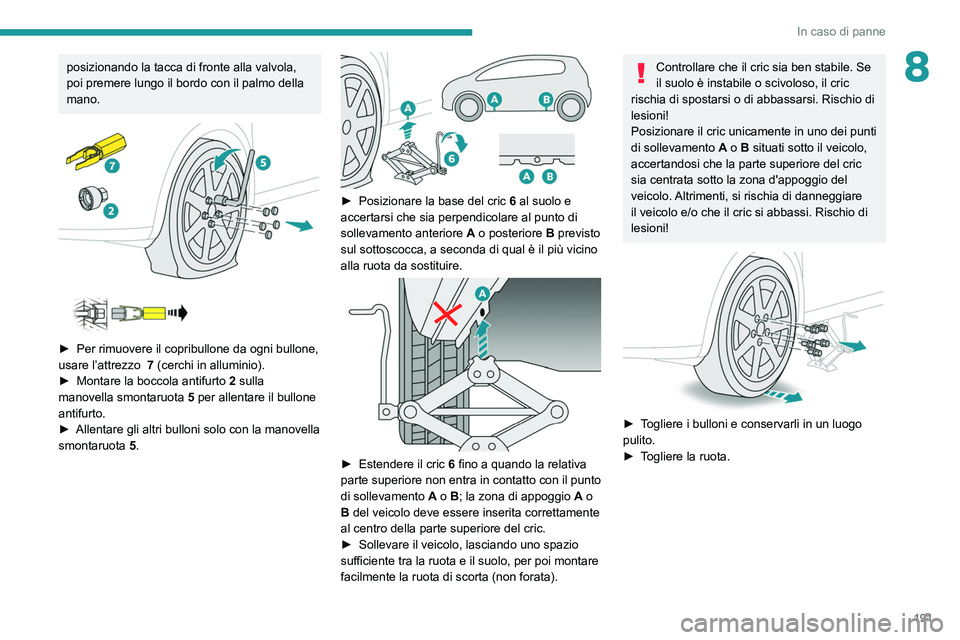

191
In caso di panne
8posizionando la tacca di fronte alla valvola,
poi premere lungo il bordo con il palmo della
mano.




► Per rimuovere il copribullone da ogni bullone,
usare l’attrezzo 7 (cerchi in alluminio).
►

Montare la boccola antifurto

2
sulla
manovella smontaruota

5
per allentare il bullone
antifurto.
►

Allentare gli altri bulloni solo con la manovella
smontaruota

5.


► Posizionare la base del cric 6 al suolo e
accertarsi che sia perpendicolare al punto di
sollevamento anteriore

A
o posteriore B previsto
sul sottoscocca, a seconda di qual è il più vicino
alla ruota da sostituire.


► Estendere il cric 6 fino a quando la relativa
parte superiore non entra in contatto con il punto
di sollevamento

A
o B; la zona di appoggio
A
o
B del veicolo deve essere inserita correttamente
al centro della parte superiore del cric.
►

Sollevare il veicolo, lasciando uno spazio
sufficiente tra la ruota e il suolo, per poi montare
facilmente la ruota di scorta (non forata).
Controllare che il cric sia ben stabile. Se
il suolo è instabile o scivoloso, il cric
rischia di spostarsi o di abbassarsi. Rischio di
lesioni!
Posizionare il cric unicamente in uno dei punti
di sollevamento

A
o B situati sotto il veicolo,
accertandosi che la parte superiore del cric
sia centrata sotto la zona d'appoggio del
veicolo. Altrimenti, si rischia di danneggiare
il veicolo e/o che il cric si abbassi. Rischio di
lesioni!


► Togliere i bulloni e conservarli in un luogo
pulito.
►

T
ogliere la ruota.

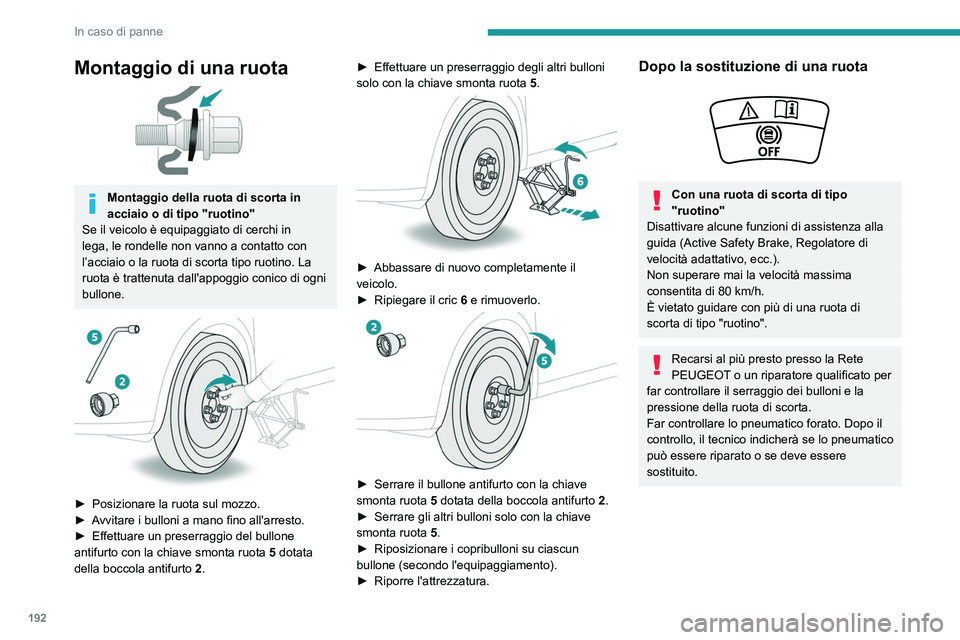

192
In caso di panne
Montaggio di una ruota

Montaggio della ruota di scorta in
acciaio o di tipo "ruotino"
Se il veicolo è equipaggiato di cerchi in
lega, le rondelle non vanno a contatto con
l’acciaio o la ruota di scorta tipo ruotino. La
ruota è trattenuta dall'appoggio conico di ogni
bullone.


► Posizionare la ruota sul mozzo.
► A vvitare i bulloni a mano fino all'arresto.
►

Effettuare un preserraggio del bullone
antifurto con la chiave smonta ruota


5
dotata
della boccola antifurto

2
. ►

Effettuare un preserraggio degli altri bulloni
solo con la chiave smonta ruota

5
.


► Abbassare di nuovo completamente il
veicolo.
►

Ripiegare il cric

6
e rimuoverlo.


► Serrare il bullone antifurto con la chiave
smonta ruota 5 dotata della boccola antifurto 2 .
►

Serrare gli altri bulloni solo con la chiave
smonta ruota

5.
►

Riposizionare i copribulloni su ciascun
bullone (secondo l'equipaggiamento).
►


Riporre l'attrezzatura.
Dopo la sostituzione di una ruota

Con una ruota di scorta di tipo
"ruotino"
Disattivare alcune funzioni di assistenza alla
guida (Active Safety Brake, Regolatore di
velocità adattativo, ecc.).
Non superare mai la velocità massima
consentita di 80
km/h.
È vietato guidare con più di una ruota di
scorta di tipo "ruotino".
Recarsi al più presto presso la Rete
PEUGEOT o un riparatore qualificato per
far controllare il serraggio dei bulloni e la
pressione della ruota di scorta.
Far controllare lo pneumatico forato. Dopo il
controllo, il tecnico indicherà se lo pneumatico
può essere riparato o se deve essere
sostituito.

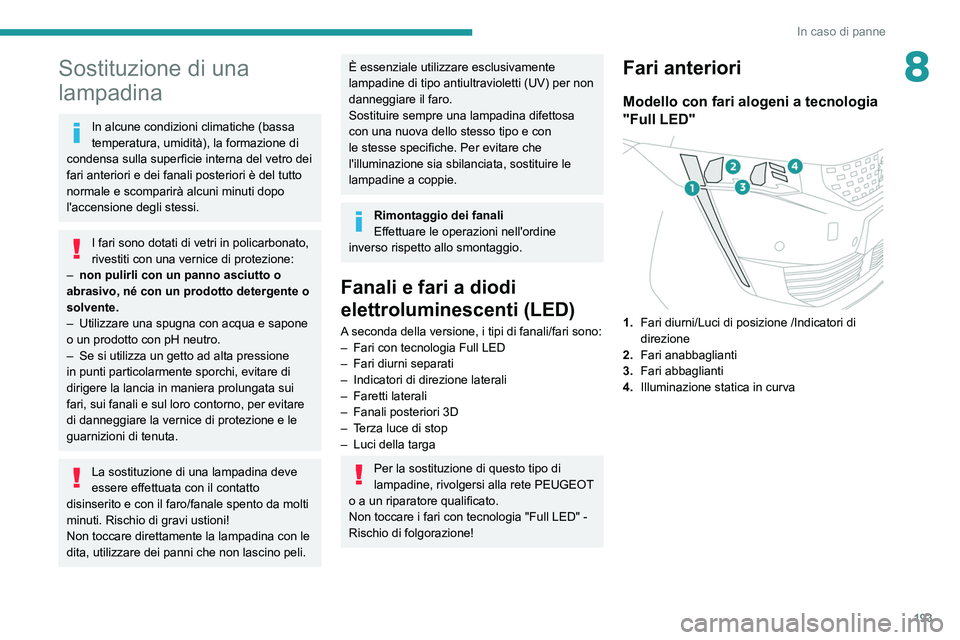

193
In caso di panne
8Sostituzione di una
lampadina
In alcune condizioni climatiche (bassa
temperatura, umidità), la formazione di
condensa sulla superficie interna del vetro dei
fari anteriori e dei fanali posteriori è del tutto
normale e scomparirà alcuni minuti dopo
l'accensione degli stessi.
I fari sono dotati di vetri in policarbonato,
rivestiti con una vernice di protezione:
–

non pulirli con un panno asciutto o
abrasivo, né con un prodotto detergente o
solvente.
–


Utilizzare una spugna con acqua e sapone
o un prodotto con pH neutro.
–


Se si utilizza un getto ad alta pressione
in punti particolarmente sporchi, evitare di
dirigere la lancia in maniera prolungata sui
fari, sui fanali e sul loro contorno, per evitare
di danneggiare la vernice di protezione e le
guarnizioni di tenuta.
La sostituzione di una lampadina deve
essere effettuata con il contatto
disinserito e con il faro/fanale spento da molti
minuti. Rischio di gravi ustioni!
Non toccare direttamente la lampadina con le
dita, utilizzare dei panni che non lascino peli.
È essenziale utilizzare esclusivamente
lampadine di tipo antiultravioletti (UV) per non
danneggiare il faro.
Sostituire sempre una lampadina difettosa
con una nuova dello stesso tipo e con
le stesse specifiche. Per evitare che
l'illuminazione sia sbilanciata, sostituire le
lampadine a coppie.
Rimontaggio dei fanali
Effettuare le operazioni nell'ordine
inverso rispetto allo smontaggio.
Fanali e fari a diodi
elettroluminescenti (LED)
A seconda della versione, i tipi di fanali/fari sono:
– Fari con tecnologia Full LED
–

Fari diurni separati
–


Indicatori di direzione laterali
–


Faretti laterali
–


Fanali posteriori 3D
–


T
erza luce di stop
–

Luci della targa
Per la sostituzione di questo tipo di
lampadine, rivolgersi alla rete PEUGEOT
o a un riparatore qualificato.
Non toccare i fari con tecnologia "Full LED" -
Rischio di folgorazione!
Fari anteriori
Modello con fari alogeni a tecnologia
"Full LED"


1. Fari diurni/Luci di posizione /Indicatori di
direzione
2. Fari anabbaglianti
3. Fari abbaglianti
4. Illuminazione statica in curva

194
In caso di panne
Modello con fari alogeni

1.Fari diurni / Luci di posizione (LED)
2. Fari abbaglianti (H7)
3. Fari anabbaglianti (H7)
4. Indicatori di direzione (PWY24W).
Cofano motore/accesso alle
lampadine
Con motore caldo, procedere con cautela.
Rischio di ustioni!
Prestare attenzione quando si utilizzano
oggetti o indumenti che potrebbero incastrarsi
nell'elica della ventola di raffreddamento del
motore. Rischio di strangolamento!
(Lampadine alogene (Hx)
Per assicurare un'illuminazione di buona
qualità, controllare che la lampadina sia
correttamente posizionata all'interno del suo
alloggiamento.
Indicatori di direzione
Il lampeggiamento rapido della spia degli
indicatori di direzione (lato destro o
sinistro) indica che una delle lampadine sul
lato corrispondente non funziona.


► Girare il porta lampada di un quarto di giro in
senso antiorario.
►

T
irare il porta lampada.
►

Rimuovere la lampadina e sostituirla.
Le lampadine color ambra devono
essere sostituite con lampadine di uguali
caratteristiche e colore.
Fari abbaglianti

► Estrarre il coperchio di protezione tirando la
linguetta.
►

T
irare il porta lampada per staccarlo.
►

T
irare la lampadina per estrarla.
►

Sostituire la lampadina.
Fari anabbaglianti

► Estrarre il coperchio di protezione tirando la
linguetta.

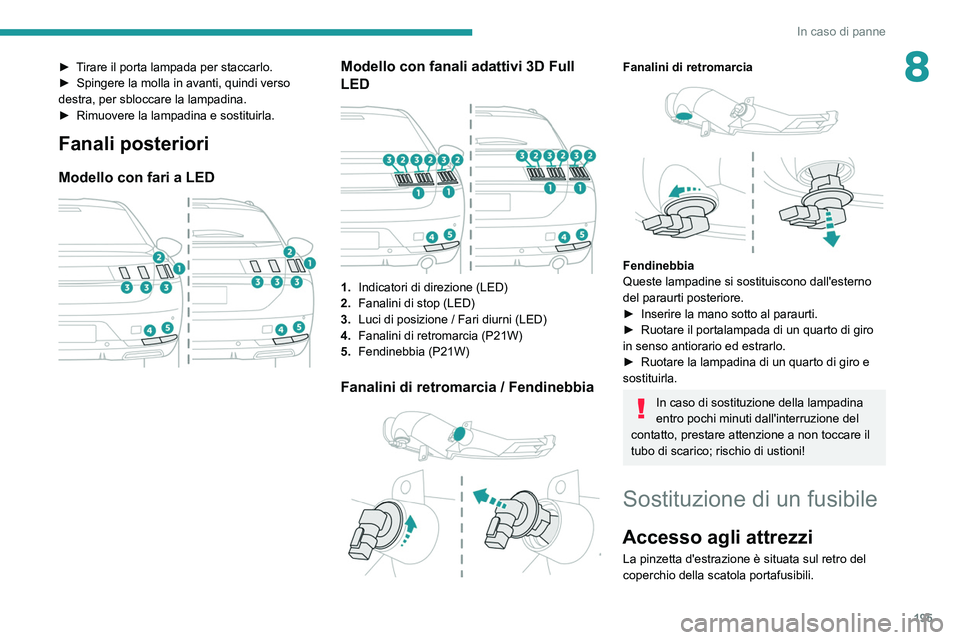

195
In caso di panne
8► Tirare il porta lampada per staccarlo.
► Spingere la molla in avanti, quindi verso
destra, per sbloccare la lampadina.
►

Rimuovere la lampadina e sostituirla.
Fanali posteriori
Modello con fari a LED

Modello con fanali adattivi 3D Full
LED


1. Indicatori di direzione (LED)
2. Fanalini di stop (LED)
3. Luci di posizione / Fari diurni (LED)
4. Fanalini di retromarcia (P21W)
5. Fendinebbia (P21W)
Fanalini di retromarcia / Fendinebbia

Fanalini di retromarcia

Fendinebbia
Queste lampadine si sostituiscono dall'esterno
del paraurti posteriore.
►

Inserire la mano sotto al paraurti.
►


Ruotare il portalampada di un quarto di giro
in senso antiorario ed estrarlo.
►


Ruotare la lampadina di un quarto di giro e
sostituirla.
In caso di sostituzione della lampadina
entro pochi minuti dall'interruzione del
contatto, prestare attenzione a non toccare il
tubo di scarico; rischio di ustioni!
Sostituzione di un fusibile
Accesso agli attrezzi
La pinzetta d'estrazione è situata sul retro del
coperchio della scatola portafusibili.

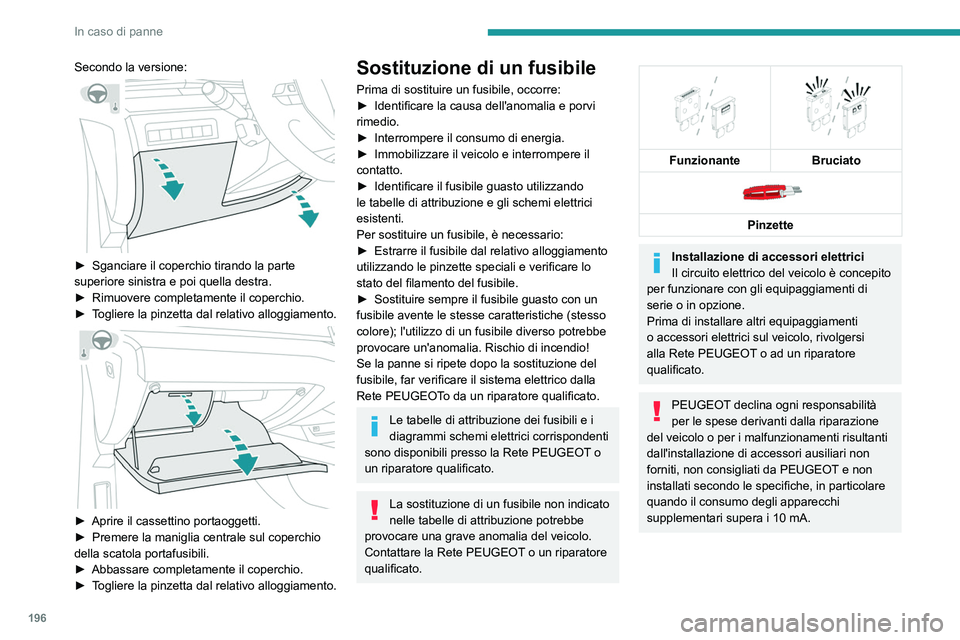

196
In caso di panne
Secondo la versione:

► Sganciare il coperchio tirando la parte
superiore sinistra e poi quella destra.
►

Rimuovere completamente il coperchio.
►


T
ogliere la pinzetta dal relativo alloggiamento.


► Aprire il cassettino portaoggetti.
► Premere la maniglia centrale sul coperchio
della scatola portafusibili.
►

Abbassare completamente il coperchio.
►


T
ogliere la pinzetta dal relativo alloggiamento.
Sostituzione di un fusibile
Prima di sostituire un fusibile, occorre:
► Identificare la causa dell'anomalia e porvi
rimedio.
►

Interrompere il consumo di energia.
►


Immobilizzare il veicolo e interrompere il
contatto.
►


Identificare il fusibile guasto utilizzando
le tabelle di attribuzione e gli schemi elettrici
esistenti.
Per sostituire un fusibile, è necessario:
►


Estrarre il fusibile dal relativo alloggiamento
utilizzando le pinzette speciali e verificare lo
stato del filamento del fusibile.
►


Sostituire sempre il fusibile guasto con un
fusibile avente le stesse caratteristiche (stesso
colore); l'utilizzo di un fusibile diverso potrebbe
provocare un'anomalia. Rischio di incendio!
Se la panne si ripete dopo la sostituzione del
fusibile, far verificare il sistema elettrico dalla
Rete PEUGEOT

o da un riparatore qualificato.
Le tabelle di attribuzione dei fusibili e i
diagrammi schemi elettrici corrispondenti
sono disponibili presso la Rete PEUGEOT o
un riparatore qualificato.
La sostituzione di un fusibile non indicato
nelle tabelle di attribuzione potrebbe
provocare una grave anomalia del veicolo.
Contattare la Rete PEUGEOT o un riparatore
qualificato.


Funzionante
Bruciato

Pinzette
Installazione di accessori elettrici
Il circuito elettrico del veicolo è concepito
per funzionare con gli equipaggiamenti di
serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo, rivolgersi
alla Rete PEUGEOT o ad un riparatore
qualificato.
PEUGEOT declina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per i malfunzionamenti risultanti
dall'installazione di accessori ausiliari non
forniti, non consigliati da PEUGEOT e non
installati secondo le specifiche, in particolare
quando il consumo degli apparecchi
supplementari supera i 10 mA.

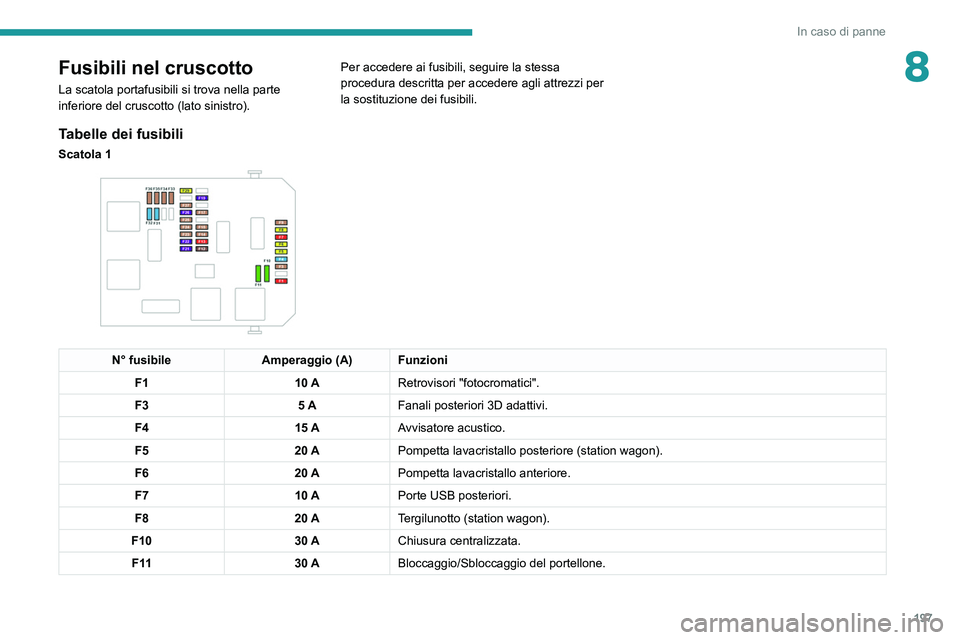

197
In caso di panne
8Fusibili nel cruscotto
La scatola portafusibili si trova nella parte
inferiore del cruscotto (lato sinistro).Per accedere ai fusibili, seguire la stessa
procedura descritta per accedere agli attrezzi per
la sostituzione dei fusibili.
Tabelle dei fusibili
Scatola 1

N° fusibile
Amperaggio (A) Funzioni
F1 10 ARetrovisori "fotocromatici".
F3 5 AFanali posteriori 3D adattivi.
F4 15 AAvvisatore acustico.
F5 20 APompetta lavacristallo posteriore (station wagon).
F6 20 APompetta lavacristallo anteriore.
F7 10 APorte USB posteriori.
F8 20 ATergilunotto (station wagon).
F10 30 AChiusura centralizzata.
F 11 30 ABloccaggio/Sbloccaggio del portellone.

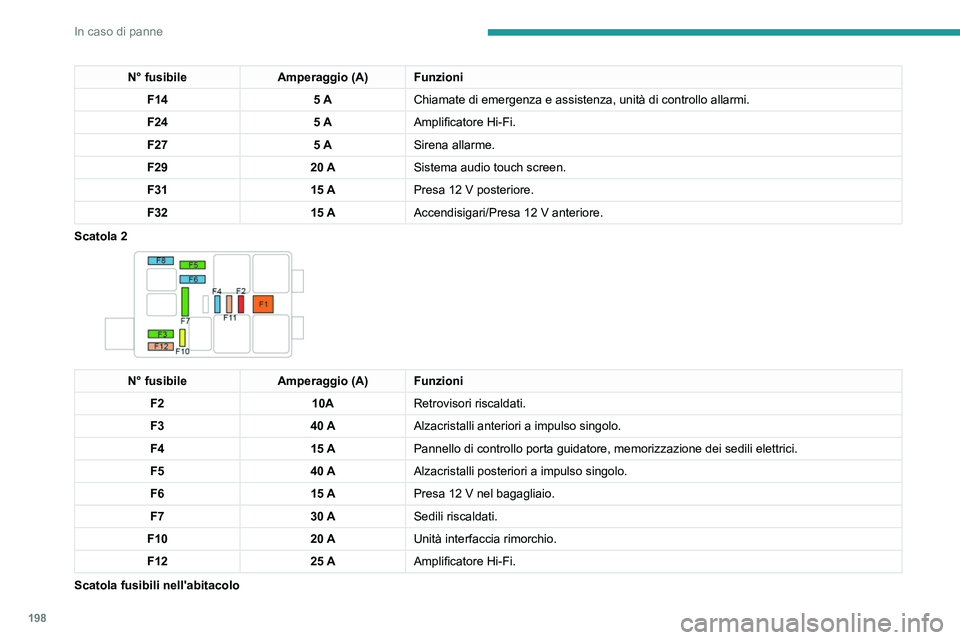

198
In caso di panne
N° fusibileAmperaggio (A) Funzioni
F14 5 AChiamate di emergenza e assistenza, unità di controllo allarmi.
F24 5 AAmplificatore Hi-Fi.
F27 5 ASirena allarme.
F29 20 ASistema audio touch screen.
F31 15 APresa 12
V posteriore.
F32 15 AAccendisigari/Presa 12
V anteriore.
Scatola 2


N° fusibile Amperaggio (A) Funzioni
F2 10ARetrovisori riscaldati.
F3 40 AAlzacristalli anteriori a impulso singolo.
F4 15 APannello di controllo porta guidatore, memorizzazione dei sedili elettri\
ci.
F5 40 AAlzacristalli posteriori a impulso singolo.
F6 15 APresa 12
V nel bagagliaio.
F7 30 ASedili riscaldati.
F10 20 AUnità interfaccia rimorchio.
F12 25 AAmplificatore Hi-Fi.
Scatola fusibili nell'abitacolo
