2020 Peugeot 508 Manuale del proprietario (in Italian)

215
Caratteristiche tecniche

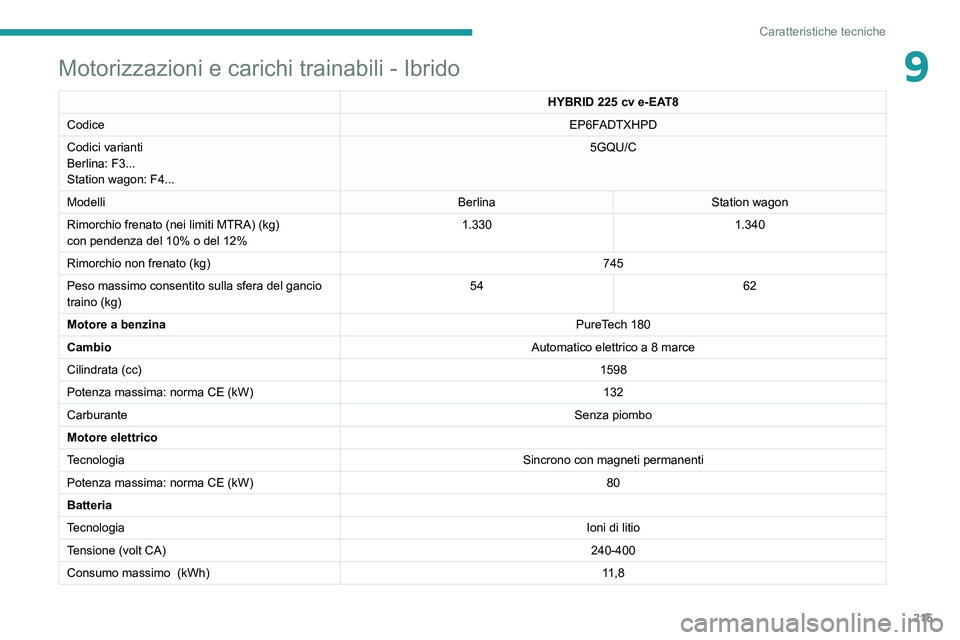

9Motorizzazioni e carichi trainabili - Ibrido
HYBRID 225 cv e-EAT8
Codice EP6F
ADTXHPD
Codici varianti
Berlina: F3...
Station wagon: F4... 5GQU/C
Modelli BerlinaStation wagon
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 1.330
1.340
Rimorchio non frenato (kg) 745
Peso massimo consentito sulla sfera del gancio
traino (kg) 54
62
Motore a benzina PureTech
180
Cambio Automatico elettrico a 8 marce
Cilindrata (cc) 1598
Potenza massima: norma CE (kW) 132
Carburante Senza piombo
Motore elettrico
Tecnologia Sincrono con magneti permanenti
Potenza massima: norma CE (kW) 80
Batteria
Tecnologia Ioni di litio
Tensione (volt CA) 240-400
Consumo massimo

(kWh) 11,8

216
Caratteristiche tecniche
HYBRID 225 cv e-EAT8
Codice EP6F
ADTXHPD
Codici varianti
Berlina: F3...
Station wagon: F4... 5GQU/C
Modelli BerlinaStation wagon
Potenza combinata (kW) 165

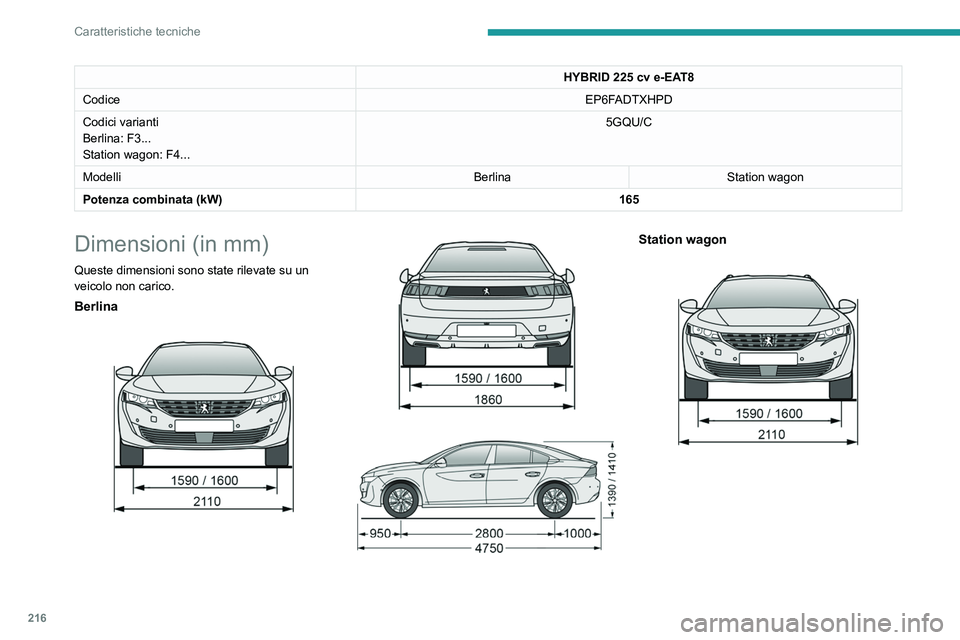

Dimensioni (in mm)
Queste dimensioni sono state rilevate su un
veicolo non carico.
Berlina



Station wagon


Elementi di identificazione
Il veicolo presenta vari elementi di identificazione
visibili per l'identificazione e la ricerca dello
stesso.

217
Caratteristiche tecniche
9

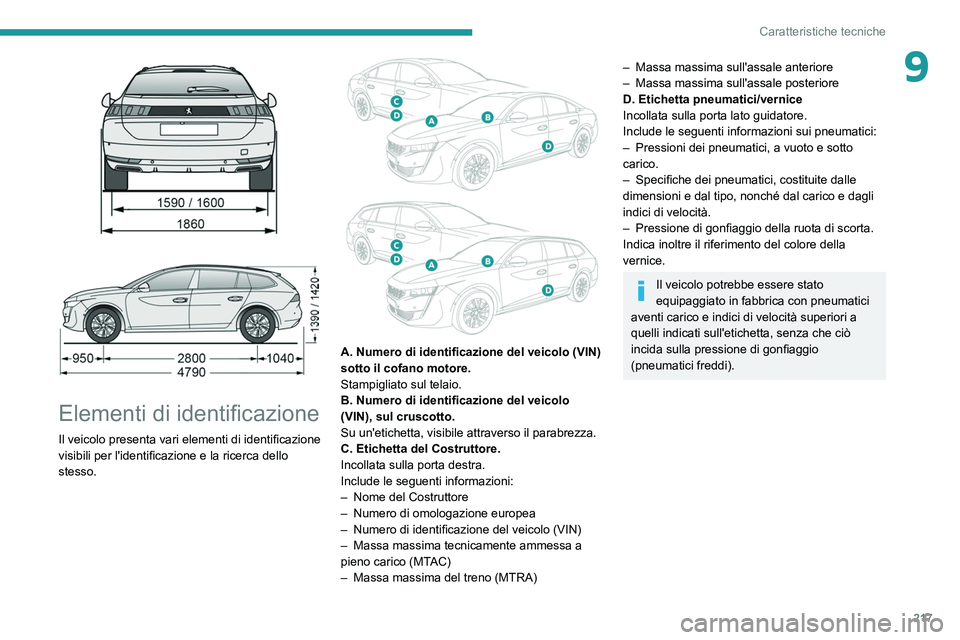

Elementi di identificazione
Il veicolo presenta vari elementi di identificazione
visibili per l'identificazione e la ricerca dello
stesso.


A. Numero di identificazione del veicolo (VIN)
sotto il cofano motore.
Stampigliato sul telaio.
B. Numero di identificazione del veicolo
(VIN), sul cruscotto.
Su un'etichetta, visibile attraverso il parabrezza.
C. Etichetta del Costruttore.
Incollata sulla porta destra.
Include le seguenti informazioni:
–
Nome del Costruttore
–


Numero di omologazione europea
–


Numero di identificazione del veicolo (VIN)
–


Massa massima tecnicamente ammessa a
pieno carico (MT

AC)
–

Massa massima del treno (MTRA)
– Massa massima sull'assale anteriore
– Massa massima sull'assale posteriore
D. Etichetta pneumatici/vernice
Incollata sulla porta lato guidatore.
Include le seguenti informazioni sui pneumatici:
–

Pressioni dei pneumatici, a vuoto e sotto
carico.
–


Specifiche dei pneumatici, costituite dalle
dimensioni e dal tipo, nonché dal carico e dagli
indici di velocità.
–


Pressione di gonfiaggio della ruota di scorta.
Indica inoltre il riferimento del colore della
vernice.
Il veicolo potrebbe essere stato
equipaggiato in fabbrica con pneumatici
aventi carico e indici di velocità superiori a
quelli indicati sull'etichetta, senza che ciò
incida sulla pressione di gonfiaggio
(pneumatici freddi).

218
PEUGEOT Connect Radio
PEUGEOT Connect
Radio


Sistema audio multimediale
- Applicazioni - Telefono
Bluetooth
®
Le funzioni e le impostazioni descritte
variano in funzione della versione e della
configurazione del veicolo.
Per motivi di sicurezza e poiché
necessitano di una particolare attenzione
da parte del conducente, le seguenti
operazioni devono essere realizzate a
veicolo fermo e con il contatto inserito:
–

Abbinamento tra lo smartphone e il sistema
in modalità Bluetooth.
–


Utilizzo dello smartphone.
–


Connessione alla applicazioni CarPlay®,
MirrorLinkTM o Android Auto (la visualizzazione
di alcune applicazioni viene interrotta mentre
il veicolo è in movimento).
–

Modifica delle impostazioni e della
configurazione del sistema.
Il sistema è protetto in modo tale da
funzionare solo sul veicolo.
Il messaggio relativo alla Modalità risparmio
energetico viene visualizzato quando
il sistema sta per entrare nella modalità
corrispondente.
I codici sorgente OSS (Open Source
Software) del sistema sono disponibili ai
seguenti indirizzi:
https://www.groupe-psa.com/fr/oss/
https://www.groupe-psa.com/en/oss/
Operazioni preliminari
A motore avviato, una pressione permette di interrompere il suono.
A contatto interrotto, una pressione attiva il
sistema.
Alzare o abbassare il volume utilizzando
la ghiera o i tasti “più” o “meno” (secondo
l’equipaggiamento).
Utilizzare i tasti disposti da ogni lato o al di sotto
del display touch screen per accedere ai menu,
poi premere i pulsanti che appaiono sul display.
Secondo il modello, utilizzare i tasti "Modo"
o "Menu" disposti a sinistra del display touch
screen per accedere ai menu, poi premere i
pulsanti che appaiono sul display touch screen.
In qualsiasi momento è possibile visualizzare i
menu a scorrimento premendo brevemente sul
display con tre dita.
Tutte le aree sensibili del display touch screen
sono bianche.
Per le pagine con diverse tendine in basso
display, è possibile passare da una pagina
all’altra toccando la tendina della pagina
desiderata, oppure scorrendo le pagine verso
sinistra o destra con un dito.
Premere nella zona grigia per risalire di un livello
o per confermare.
Premere sulla freccia indietro per risalire di un
livello o per confermare.
Il display touch screen è di tipo
"capacitivo".
Per la manutenzione del display, si
raccomanda di utilizzare un panno morbido
non abrasivo (ad es. panno per occhiali)
senza prodotto additivo.
Non utilizzare oggetti appuntiti sul display.
Non toccare il display con le mani bagnate.
Alcune informazioni vengono visualizzate permanentemente sulla barra superiore del
display touch screen:
–

Informazioni sullo stato del climatizzatore
(secondo la versione) e accesso diretto al menu
corrispondente.
–


Informazioni sullo stato dei menu Radio Media
e T

elefono.

219
PEUGEOT Connect Radio
10– Informazioni sullo stato della privacy.
– Accesso alle impostazioni del display touch
screen e del quadro strumenti digitale.
Selezione della sorgente audio (secondo
l'equipaggiamento):
–

Stazioni radio FM / DAB /
AM (secondo
l'equipaggiamento).
–

T
elefono collegato tramite Bluetooth e
riproduzione multimediale Bluetooth (streaming).
–

Chiavetta USB.
–


Lettore multimediale collegato tramite presa
ausiliaria (secondo l'equipaggiamento).


Nel menu "Regolazioni" è possibile
creare un profilo per una persona o un
gruppo di persone che hanno interessi in
comune, con la possibilità di configurare
un'ampia gamma di impostazioni (stazioni
memorizzate, impostazioni audio, acustiche,
ecc.) Le impostazioni vengono applicate
automaticamente.
In caso di temperature estremamente
elevate, il volume potrebbe essere
limitato per proteggere il sistema. Potrebbe
essere attivata la modalità di standby (con lo
schermo e l'audio disattivati) per almeno 5
minuti.
Il sistema torna al normale funzionamento
quando la temperatura dell'abitacolo si
abbassa.
Comandi al volante
Comandi al volante - Tipo 1
Radio:
Selezione della stazione precedente /
successiva memorizzata.
Selezione voce precedente / successiva in un
menu o in un elenco.
Media:
Selezione brano precedente / successivo.
Selezione voce precedente / successiva in un
menu o in un elenco.
Radio:
Pressione breve: visualizzazione
dell’elenco delle emittenti captate.
Pressione lunga: aggiornamento dell'elenco
delle emittenti captate.
Media: Pressione breve: visualizzazione dell’elenco
delle rubriche.
Pressione lunga: visualizzazione dei tipi di ordini
disponibili.
modifica modalità sonora (radio; USB;
AUX (se equipaggiamento collegato); CD;
streaming).
Conferma di una selezione.
Alzare il volume.
Abbassare il volume.
Attivazione / disattivazione sonoro premendo contemporaneamente i tasti
per alzare e abbassare il volume.
Comandi al volante - Tipo 2
Comandi vocali:
Questo comando è situato sul
volante o all’estremità della leva di comando
dell’illuminazione (secondo l’equipaggiamento).
Pressione breve, comandi vocali dello
smartphone tramite il sistema.
Alzare il volume.
Abbassare il volume. Disattivazione del suono premendo
contemporaneamente i tasti per alzare

220
PEUGEOT Connect Radio
e abbassare il volume (secondo
l’equipaggiamento).
Ripristino del suono mediante pressione di uno
dei due tasti del volume.
Media (pressione breve): cambiare
modalità multimediale.
Telefono (pressione breve): inoltrare una
chiamata.
Chiamata in corso (pressione breve): accedere
al menu telefono.
Telefono (pressione lunga): rifiutare una
chiamata in entrata, riagganciare; se non è in
corso una chiamata, accesso al menu telefono.
Radio (rotazione): ricerca automatica
della stazione precedente/successiva.
Media (rotazione): brano precedente/successivo,
spostamento in una lista.
Pressione breve : convalidare una selezione,
altrimenti, accedere alle memorie.
Radio: visualizzazione della lista delle
stazioni.
Media: visualizzazione della lista dei brani.
Radio (pressione continua): aggiornamento della
lista delle stazioni ricevute.
Menu
Applicazioni

Accedere ai dispositivi configurabili.
RADIO MEDIA

Selezionare una sorgente audio o una
stazione radio.
Telefono

Collegare un telefono cellulare tramite
Bluetooth®.
Eseguire alcune applicazioni dallo smartphone
connesso tramite MirrorLink
TM, CarPlay® o
Android Auto.
Impostazioni

Impostare un profilo personale e/o
configurare l'audio (balance, acustica,
ecc.) e il display (lingua, unità, data, ora, ecc.)
Guida

Attivare, disattivare o configurare alcune funzioni del veicolo.
Navigazione

Configurare la navigazione e selezionare
la destinazione tramite MirrorLinkTM,
CarPlay® o Android Auto.

221
PEUGEOT Connect Radio
10Guida

Attivare, disattivare o configurare alcune funzioni del veicolo.
Navigazione

Configurare la navigazione e selezionare
la destinazione tramite MirrorLinkTM,
CarPlay® o Android Auto.
Climatizzatore
21,518,5

Gestire le impostazioni della temperatura
e del flusso dell'aria.
Applicazioni
Visualizzazione delle
fotografie
Inserire una chiavetta USB nella porta USB.
Al fine di preservare il sistema, non utilizzare sdoppiatori USB.
Il sistema può leggere cartelle e file di immagini
nei seguenti formati: .tiff; .gif; .jpg/jpeg; .bmp;
.png.
Premere Connect-App per visualizzare la
schermata principale.
Premere "Gestione foto".
Selezionare una cartella.
Selezionare un'immagine per
visualizzarla.
Premere questo tasto per visualizzare i
dettagli della foto.
Premere la freccia indietro per tornare
indietro di un livello.
Gestione dei messaggi
Premere Connect-App per visualizzare la
schermata principale.
Premere "SMS".
Selezionare la scheda "SMS".
Premere questo tasto per selezionare le
impostazioni di visualizzazione dei
messaggi.
Premere questo tasto per cercare e
selezionare un destinatario.
Selezionare la scheda "Messaggi rapidi".
Premere questo tasto per selezionare le
impostazioni di visualizzazione dei
messaggi.
Premere questo tasto per scrivere un
nuovo messaggio.
Premere il cestino accanto al messaggio
selezionato per eliminarlo.
Premere questo tasto accanto al
messaggio selezionato per visualizzare la
schermata secondaria.

222
PEUGEOT Connect Radio
Premere questo tasto per modificare il
testo esistente.
Premere questo tasto per scrivere un
nuovo messaggio.
Premere il cestino per eliminare il
messaggio.
Radio
Selezione di una stazione
Premere RADIO MEDIA per visualizzare
la schermata principale.
Premere uno dei tasti per effettuare una
ricerca automatica delle stazioni radio.
Oppure
Spostare il cursore per cercare
manualmente una frequenza verso l'alto o
il basso.
Oppure
Premere la frequenza.
Inserire i valori delle bande di frequenza
FM e AM con la tastiera virtuale.
Premere "OK" per confermare.
La ricezione radiofonica potrebbe essere
disturbata dall'utilizzo di dispositivi
elettrici non omologati dalla Marca, ad
esempio un caricatore USB collegato alla
presa 12 V.
L'ambiente esterno (colline, edifici, tunnel,
parcheggi sotterranei, ecc.) può bloccare la
ricezione, anche in modalità RDS. Si tratta
di un fenomeno del tutto normale nell'ambito
della trasmissione delle onde radio, che non
indica un malfunzionamento del sistema
audio.
Modifica della banda di
frequenza
Premere RADIO MEDIA per visualizzare
la schermata principale.
Premere il tasto "OPZIONI" per passare alla
schermata secondaria.
Premere "Banda" per modificare la banda
di frequenza.
Premere nella zona ombreggiata per
confermare.
Memorizzare una stazione
Selezionare una stazione o una frequenza.Premere brevemente la forma a stella. Se
la stella è piena, la stazione radio è già
memorizzata.
Oppure
Selezionare una stazione o una frequenza.
Premere "Memorizza".
Premere a lungo uno dei tasti per
memorizzare la stazione.
Attivazione/disattivazione dell'RDS
L'RDS, se attivato, permette di continuare ad
ascoltare la stessa stazione grazie alla ricerca
automatica di frequenze alternative.
Premere RADIO MEDIA per visualizzare
la schermata principale.
Premere il tasto "OPZIONI" per passare alla
schermata secondaria.
Attivare/disattivare "RDS".
Premere nella zona ombreggiata per
confermare.
La ricerca delle stazioni con RDS
potrebbe non essere disponibile in tutto il
Paese, poiché molte stazioni radio non
coprono il 100% del territorio nazionale. Ciò
spiega la perdita di ricezione di una stazione
durante un tragitto.
Visualizzazione delle
informazioni di testo
La funzione "Testo Radio" permette di
visualizzare le informazioni trasmesse dalla
stazione radio, relative alla stazione o al brano in
fase di riproduzione.
Premere RADIO MEDIA per visualizzare
la schermata principale.
Premere il tasto "OPZIONI" per passare alla
schermata secondaria.
Attivare/disattivare "INFO".
Premere nella zona ombreggiata per
confermare.
Riproduzione dei messaggi
TA
La funzione degli annunci sul traffico TA (Traffic
Announcement) rende prioritaria la riproduzione
dei messaggi d'allarme TA. Per funzionare
correttamente, questa opzione deve disporre
della ricezione corretta di una stazione radio
che trasmette questi tipi di messaggi. Quando
viene trasmessa un'informazione sul traffico, il
file multimediale in fase di riproduzione viene
interrotto automaticamente per consentire
l'ascolto del messaggio TA. La normale
riproduzione del file multimediale precedente
riprende al termine del messaggio.
Premere RADIO MEDIA per visualizzare
la schermata principale.
Premere il tasto "OPZIONI" per passare alla
schermata secondaria.
Attivare/disattivare "TA ".
Premere nella zona ombreggiata per
confermare.
Impostazioni audio
Premere RADIO MEDIA per visualizzare
la schermata principale.
