2020 Peugeot 508 Manuale del proprietario (in Italian)

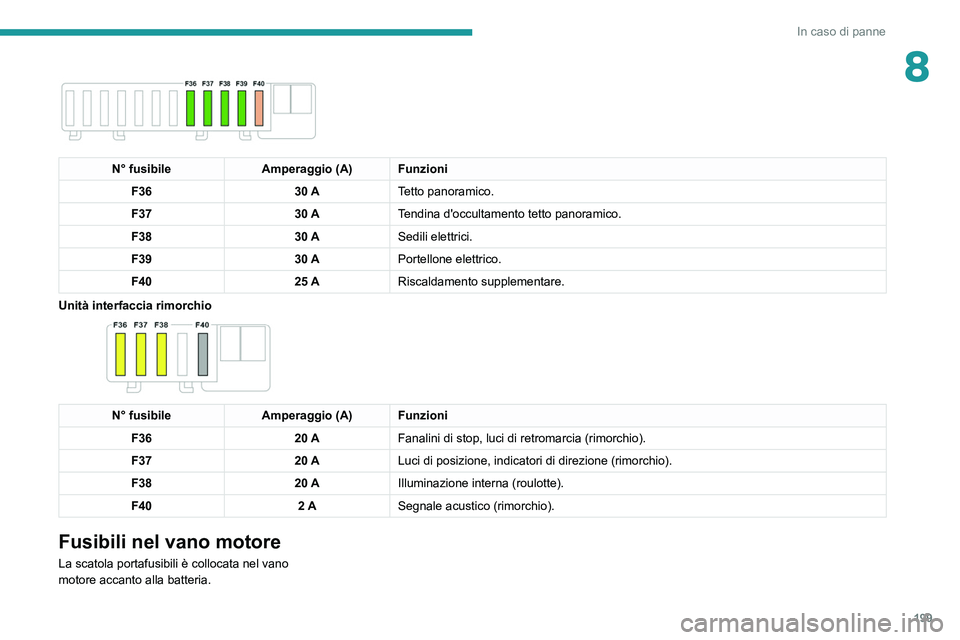

199
In caso di panne
8

N° fusibileAmperaggio (A) Funzioni
F36 30 ATetto panoramico.
F37 30 ATendina d'occultamento tetto panoramico.
F38 30 ASedili elettrici.
F39 30 APortellone elettrico.
F40 25 ARiscaldamento supplementare.
Unità interfaccia rimorchio


N° fusibile Amperaggio (A) Funzioni
F36 20 AFanalini di stop, luci di retromarcia (rimorchio).
F37 20 ALuci di posizione, indicatori di direzione (rimorchio).
F38 20 AIlluminazione interna (roulotte).
F40 2 ASegnale acustico (rimorchio).
Fusibili nel vano motore
La scatola portafusibili è collocata nel vano
motore accanto alla batteria.

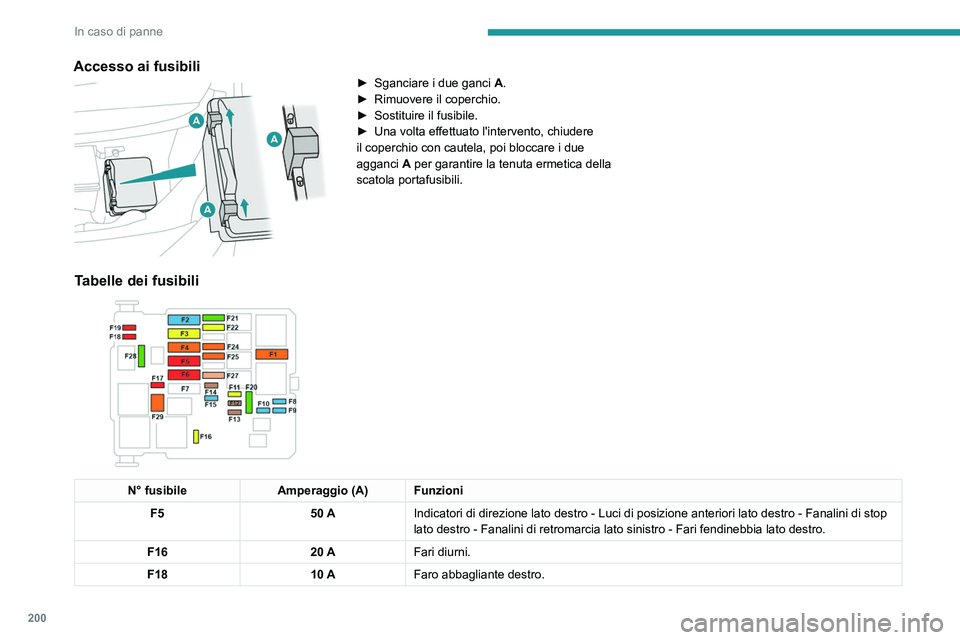

200
In caso di panne
Accesso ai fusibili

► Sganciare i due ganci A .
► Rimuovere il coperchio.
►

Sostituire il fusibile.
►


Una volta effettuato l'intervento, chiudere
il coperchio con cautela, poi bloccare i due
agganci A

per garantire la tenuta ermetica della
scatola portafusibili.
Tabelle dei fusibili

N° fusibile Amperaggio (A) Funzioni
F5 50 AIndicatori di direzione lato destro - Luci di posizione anteriori lato d\
estro - Fanalini di stop
lato destro - Fanalini di retromarcia lato sinistro - Fari fendinebbia l\
ato destro.
F16 20 AFari diurni.
F18 10 AFaro abbagliante destro.

201
In caso di panne
8N° fusibileAmperaggio (A) Funzioni
F19 10 AFaro abbagliante sinistro.
F24 40 AUnità interfaccia rimorchio.
F27 25 AFaro anabbagliante lato destro - Fanalini di retromarcia lato destro - F\
ari fendinebbia lato
sinistro - Luci di posizione lato sinistro- Terzo fanalino di stop.
F29 40 ATergicristallo anteriore.
F32 80 AFaro anabbagliante lato sinistro - Illuminazione statica in curva - Indi\
catori di direzione
laterali - Indicatori di direzione lato sinistro - Luci di posizione ant\
eriori lato sinistro e
posteriori lato destro - Fanalini di stop lato sinistro - Luci targa.
Batteria da 12 V
Procedura per il riavviamento motore partendo
da un'altra batteria o ricaricando una batteria
scarica.
Batterie d'avviamento al
piombo
Queste batterie contengono
sostanze
nocive (acido solforico e
piombo).
Devono essere smaltite secondo le norme e
non devono in nessun caso essere smaltite
con i rifiuti domestici.
Consegnare le
pile del telecomando e le
batterie del veicolo esauste ad un punto di
raccolta specializzato.
Prima di manipolare la batteria,
proteggere gli occhi ed il viso.
Qualsiasi operazione sulla batteria deve
essere effettuata in un ambiente ben ventilato
e lontano da fiamme libere o da scintille,
al fine di evitare il rischio di esplosione o di
incendio.
Lavarsi le mani al termine dell'operazione.
Accesso alla batteria
La batteria si trova nel cofano motore.

Per accedere al morsetto (+):
► Rilasciare il cofano motore tirando la leva
interna di rilascio, poi il fermo di sicurezza
esterno.
►

Sollevare il cofano motore.
(+)

Morsetto positivo.
Questo morsetto è equipaggiato di una chiusura
a sgancio rapido.
(-) Morsetto negativo.

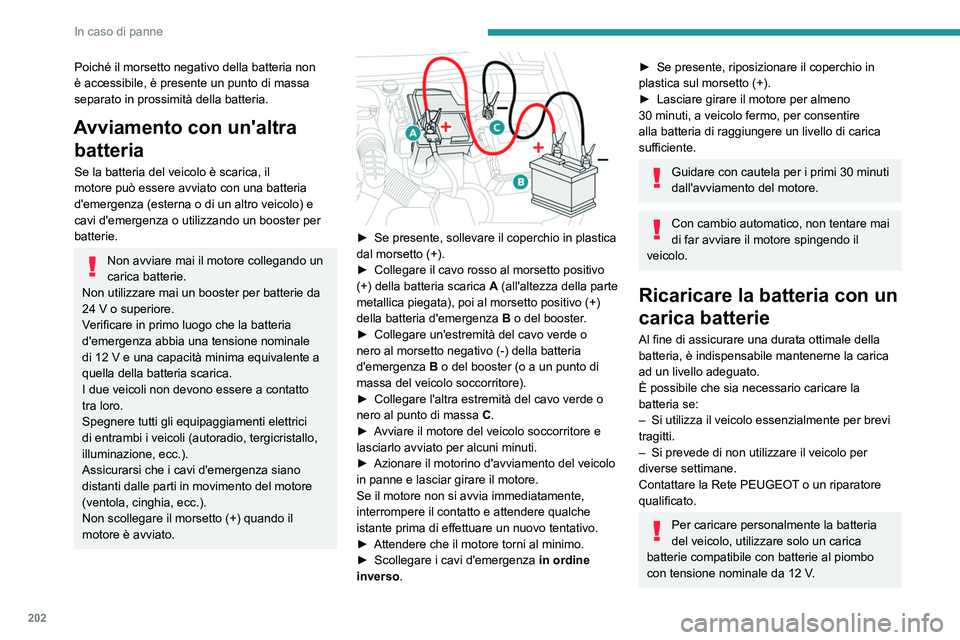

202
In caso di panne
Poiché il morsetto negativo della batteria non
è accessibile, è presente un punto di massa
separato in prossimità della batteria.
Avviamento con un'altra batteria
Se la batteria del veicolo è scarica, il
motore può essere avviato con una batteria
d'emergenza (esterna o di un altro veicolo) e
cavi d'emergenza o utilizzando un booster per
batterie.
Non avviare mai il motore collegando un
carica batterie.
Non utilizzare mai un booster per batterie da
24

V o superiore.
Verificare in primo luogo che la batteria
d'emergenza abbia una tensione nominale
di 12
V e una capacità minima equivalente a
quella della batteria scarica.
I due veicoli non devono essere a contatto
tra loro.
Spegnere tutti gli equipaggiamenti elettrici
di entrambi i veicoli (autoradio, tergicristallo,
illuminazione, ecc.).
Assicurarsi che i cavi d'emergenza siano
distanti dalle parti in movimento del motore
(ventola, cinghia, ecc.).
Non scollegare il morsetto (+) quando il
motore è avviato.


► Se presente, sollevare il coperchio in plastica
dal morsetto (+).
►

Collegare il cavo rosso al morsetto positivo
(+) della batteria scarica A

(all'altezza della parte
metallica piegata), poi al morsetto positivo (+)
della batteria d'emergenza

B
o del booster.
►

Collegare un'estremità del cavo verde o
nero al morsetto negativo (-) della batteria
d'emergenza


B
o del booster (o a un punto di
massa del veicolo soccorritore).
►

Collegare l'altra estremità del cavo verde o
nero al punto di massa


C
.
►

A
vviare il motore del veicolo soccorritore e
lasciarlo avviato per alcuni minuti.
►

Azionare il motorino d'avviamento del veicolo
in panne e lasciar girare il motore.
Se il motore non si avvia immediatamente,
interrompere il contatto e attendere qualche
istante prima di effettuare un nuovo tentativo.
►


Attendere che il motore torni al minimo.
►


Scollegare i cavi d'emergenza in ordine
inverso

.
► Se presente, riposizionare il coperchio in
plastica sul morsetto (+).
►

Lasciare girare il motore per almeno
30

minuti, a veicolo fermo, per consentire
alla batteria di raggiungere un livello di carica
sufficiente.
Guidare con cautela per i primi 30 minuti
dall'avviamento del motore.
Con cambio automatico, non tentare mai
di far avviare il motore spingendo il
veicolo.
Ricaricare la batteria con un
carica batterie
Al fine di assicurare una durata ottimale della
batteria, è indispensabile mantenerne la carica
ad un livello adeguato.
È possibile che sia necessario caricare la
batteria se:
–

Si utilizza il veicolo essenzialmente per brevi
tragitti.
–


Si prevede di non utilizzare il veicolo per
diverse settimane.
Contattare la Rete PEUGEOT

o un riparatore
qualificato.
Per caricare personalmente la batteria
del veicolo, utilizzare solo un carica
batterie compatibile con batterie al piombo
con tensione nominale da 12 V.

203
In caso di panne
8Attenersi alle istruzioni d'uso fornite dal fabbricante del carica batterie.
Non invertire mai i poli.
Non è necessario scollegare la batteria.
►

Interrompere il contatto.
►


Spegnere tutti gli equipaggiamenti elettrici
(autoradio, fari, tergicristalli, ecc.).


► Spegnere il carica batterie B prima di
collegare i cavi alla batteria, per evitare il rischio
di scintille.
►

V
erificare che i cavi del carica batterie siano
in buone condizioni.
►

Se presente, sollevare il coperchio in plastica
dal morsetto (+).
►


Collegare i cavi del carica batterie B

come
segue: •

il cavo rosso positivo (+) al morsetto (+) della
batteria

A e
• il cavo nero negativo (-) al punto di massa C
del veicolo.
►

Al termine della carica, spegnere il carica
batterie

B prima di scollegare i cavi dalla batteria
A.

24v 12v
In presenza di questa etichetta, utilizzare
unicamente un carica batterie da 12 V
per evitare il rischio di danni irreversibili ai
componenti elettrici del sistema Stop & Start.
Non tentare mai di caricare una batteria
ghiacciata - Rischio di esplosione!
Se la batteria si è ghiacciata, farla controllare
dalla Rete PEUGEOT o da un riparatore
qualificato che verificheranno che i
componenti interni non siano danneggiati e
che l’alloggiamento non sia lesionato con il
rischio di perdite di acido tossico e corrosivo.
Alcune funzioni, tra cui lo Stop & Start, non sono disponibili finché la batteria non
ha raggiunto un livello di carica sufficiente.
Scollegamento della batteria
Al fine di mantenere un livello di carica
sufficiente per permettere l'avviamento del motore, si raccomanda di scollegare la batteria
in caso di immobilizzo di lunga durata.
Prima di scollegare la batteria:
►

Chiudere tutte le porte, il bagagliaio, i vetri
ed il tetto;
►

spegnere tutti gli equipaggiamenti elettrici
(sistema audio, tergicristalli, fari ecc.);
►

interrompere il contatto e rispettare un tempo
di attesa di 4 minuti.
È sufficiente scollegare il morsetto (+).
Morsetto a bloccaggio rapido
Scollegamento del morsetto (+)

► Secondo l'equipaggiamento, sollevare il
coperchio in plastica dal morsetto (+)
.
►

Sollevare al massimo la levetta

A
per
sbloccare il morsetto

B
.
►

Rimuovere il morsetto

B
sollevandolo.

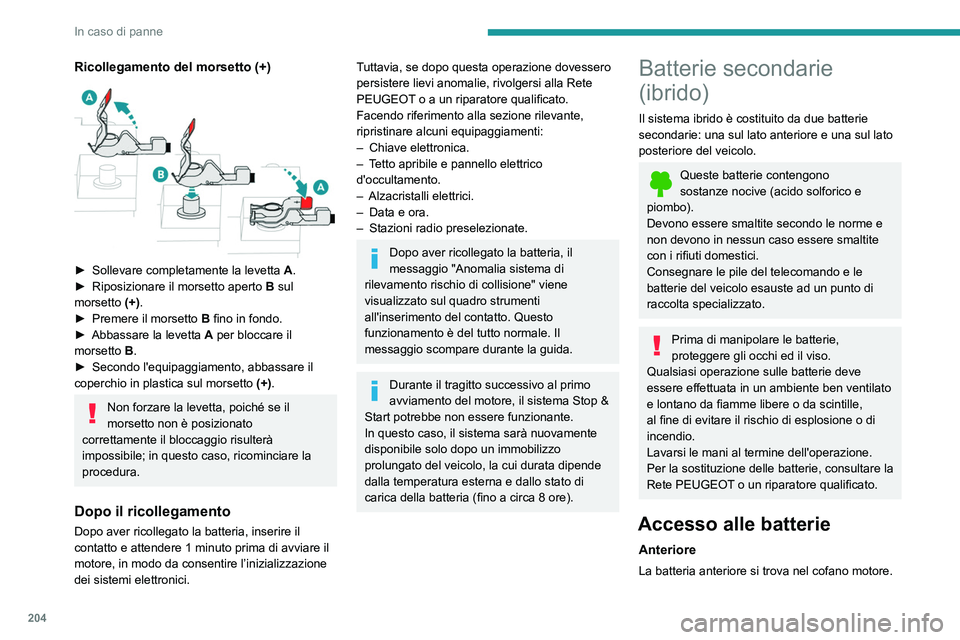

204
In caso di panne
Ricollegamento del morsetto (+)

► Sollevare completamente la levetta A .
► Riposizionare il morsetto aperto B sul
morsetto
(+).
►

Premere il morsetto
B fino in fondo.
►

Abbassare la levetta

A
per bloccare il
morsetto
B.
►

Secondo l'equipaggiamento, abbassare il
coperchio in plastica sul morsetto (+)

.
Non forzare la levetta, poiché se il
morsetto non è posizionato
correttamente il bloccaggio risulterà
impossibile; in questo caso, ricominciare la
procedura.
Dopo il ricollegamento
Dopo aver ricollegato la batteria, inserire il
contatto e attendere 1 minuto prima di avviare il
motore, in modo da consentire l’inizializzazione
dei sistemi elettronici.
Tuttavia, se dopo questa operazione dovessero
persistere lievi anomalie, rivolgersi alla Rete
PEUGEOT o a un riparatore qualificato.
Facendo riferimento alla sezione rilevante,
ripristinare alcuni equipaggiamenti:
–

Chiave elettronica.
–


T
etto apribile e pannello elettrico
d'occultamento.
–

Alzacristalli elettrici.
–


Data e ora.
–


Stazioni radio preselezionate.
Dopo aver ricollegato la batteria, il
messaggio "Anomalia sistema di
rilevamento rischio di collisione" viene
visualizzato sul quadro strumenti
all'inserimento del contatto. Questo
funzionamento è del tutto normale. Il
messaggio scompare durante la guida.
Durante il tragitto successivo al primo
avviamento del motore, il sistema Stop &
Start potrebbe non essere funzionante.
In questo caso, il sistema sarà nuovamente
disponibile solo dopo un immobilizzo
prolungato del veicolo, la cui durata dipende
dalla temperatura esterna e dallo stato di
carica della batteria (fino a circa 8 ore).
Batterie secondarie
(ibrido)
Il sistema ibrido è costituito da due batterie
secondarie: una sul lato anteriore e una sul lato
posteriore del veicolo.
Queste batterie contengono
sostanze nocive (acido solforico e
piombo).
Devono essere smaltite secondo le norme e
non devono in nessun caso essere smaltite
con i rifiuti domestici.
Consegnare le
pile del telecomando e le
batterie del veicolo esauste ad un punto di
raccolta specializzato.
Prima di manipolare le batterie,
proteggere gli occhi ed il viso.
Qualsiasi operazione sulle batterie deve
essere effettuata in un ambiente ben ventilato
e lontano da fiamme libere o da scintille,
al fine di evitare il rischio di esplosione o di
incendio.
Lavarsi le mani al termine dell'operazione.
Per la sostituzione delle batterie, consultare la
Rete PEUGEOT o un riparatore qualificato.
Accesso alle batterie
Anteriore
La batteria anteriore si trova nel cofano motore.

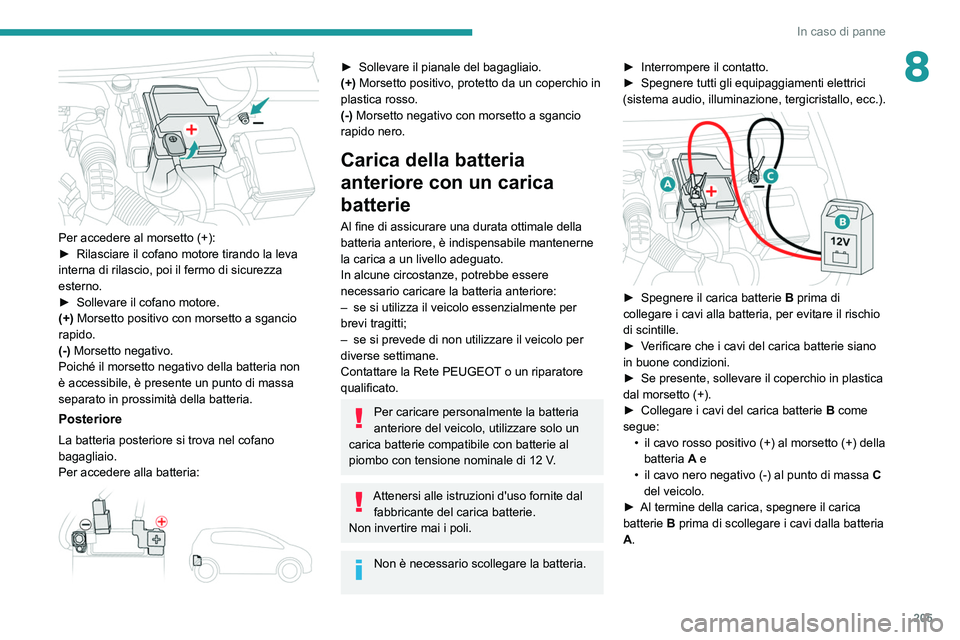

205
In caso di panne
8

Per accedere al morsetto (+):
► Rilasciare il cofano motore tirando la leva
interna di rilascio, poi il fermo di sicurezza
esterno.
►

Sollevare il cofano motore.
(+)

Morsetto positivo con morsetto a sgancio
rapido.
(-) Morsetto negativo.
Poiché il morsetto negativo della batteria non
è accessibile, è presente un punto di massa
separato in prossimità della batteria.
Posteriore
La batteria posteriore si trova nel cofano
bagagliaio.
Per accedere alla batteria:


► Sollevare il pianale del bagagliaio.
(+) Morsetto positivo, protetto da un coperchio in
plastica rosso.
(-) Morsetto negativo con morsetto a sgancio
rapido nero.
Carica della batteria
anteriore con un carica
batterie
Al fine di assicurare una durata ottimale della
batteria anteriore, è indispensabile mantenerne
la carica a un livello adeguato.
In alcune circostanze, potrebbe essere
necessario caricare la batteria anteriore:
–

se si utilizza il veicolo essenzialmente per
brevi tragitti;
–


se si prevede di non utilizzare il veicolo per
diverse settimane.
Contattare la Rete PEUGEOT

o un riparatore
qualificato.
Per caricare personalmente la batteria
anteriore del veicolo, utilizzare solo un
carica batterie compatibile con batterie al
piombo con tensione nominale di 12
V.
Attenersi alle istruzioni d'uso fornite dal fabbricante del carica batterie.
Non invertire mai i poli.
Non è necessario scollegare la batteria. ►
Interrompere il contatto.
►

Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, illuminazione, tergicristallo, ecc.).


► Spegnere il carica batterie B prima di
collegare i cavi alla batteria, per evitare il rischio
di scintille.
►

V
erificare che i cavi del carica batterie siano
in buone condizioni.
►

Se presente, sollevare il coperchio in plastica
dal morsetto (+).
►


Collegare i cavi del carica batterie B

come
segue: •

il cavo rosso positivo (+) al morsetto (+) della
batteria

A e
•

il cavo nero negativo (-) al punto di massa C


del veicolo.
►

Al termine della carica, spegnere il carica
batterie

B prima di scollegare i cavi dalla batteria
A.

206
In caso di panne
Non tentare mai di caricare una batteria
ghiacciata - Rischio di esplosione!
Se la batteria si è ghiacciata, farla controllare
dalla Rete PEUGEOT o da un riparatore
qualificato che verificheranno che i
componenti interni non siano danneggiati e
che l’alloggiamento non sia lesionato con il
rischio di perdite di acido tossico e corrosivo.
Scollegamento/
Riconnessione delle batterie
Procedura di scollegamento/riconnessione delle
batterie in caso di immobilizzo prolungato del
veicolo.
Prima di scollegare le batterie:
►

Chiudere tutte le aperture (porte, bagagliaio,
vetri, tetto).
►


Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, tergicristallo, fari, ecc.).
►


Interrompere il contatto e attendere che la
spia READY

si spegna.
►

Attendere per 4 minuti.
Scollegamento
Non invertire mai l'ordine dei passaggi di
scollegamento. Rischio di danni
irreversibili!
►

Scollegare il morsetto (-)

della batteria
posteriore utilizzando il connettore a sgancio
rapido nero.


► Scollegare il morsetto (+) della batteria
anteriore sganciando il morsetto a sgancio
rapido rosso: •

Sollevare al massimo la levetta

A
per
sbloccare il morsetto

B
.
•

Rimuovere il morsetto

B
sollevandolo.
Riconnessione
Non invertire mai l'ordine dei passaggi di
riconnessione. Rischio di danni
irreversibili!


► Collegare il morsetto (+) della batteria
anteriore collegando il morsetto a sgancio rapido
rosso: •

Sollevare completamente la levetta

A
.
•

Riposizionare il morsetto aperto

B
sul
morsetto
(+).
•

Premere il morsetto
B fino in fondo.
•

Abbassare la levetta

A
per bloccare il
morsetto
B.
►

Collegare il morsetto (-)

alla batteria
posteriore utilizzando il connettore del morsetto
a sgancio rapido nero.
Dopo il ricollegamento
Dopo aver ricollegato la batteria, inserire il
contatto e attendere 1 minuto prima di avviare il
motore, in modo da consentire l’inizializzazione
dei sistemi elettronici.
Tuttavia, se dopo questa operazione dovessero
persistere lievi anomalie, rivolgersi alla Rete
PEUGEOT o a un riparatore qualificato.
