2020 MITSUBISHI OUTLANDER Руководство по эксплуатации и техобслуживанию (in Russian)

Запирание и отпирание дверей
135
1

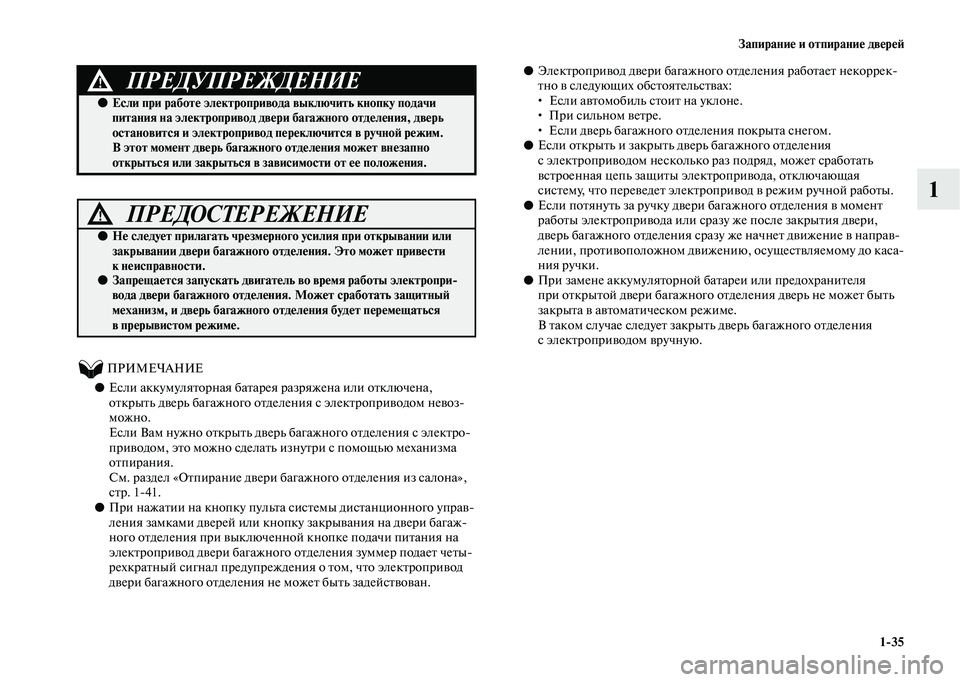

ПРИМЕЧАНИЕ
●Если аккумуляторная батарея разряжена или отключена,
открыть дверь багажного отделения с электроприводом невоз
можно.
Если Вам нужно открыть дверь багажного отделения с электро
приводом, это можно сделать изнутри с помощью механизма
отпирания.
См. раздел «Отпирание двери багажного отделения из салона»,
стр. 141.
●При нажатии на кнопку пульта системы дистанционного управ
ления замками дверей или кнопку закрывания на двери багаж
ного отделения при выключенной кнопке подачи питания на
электропривод двери багажного отделения зуммер подает четы
рехкратный сигнал предупреждения о том, что электропривод
двери багажного отделения не может быть задействован.●Электропривод двери багажного отделения работает некоррек
тно в следующих обстоятельствах:
• Если автомобиль стоит на уклоне.
•При сильном ветре.
• Если дверь багажного отделения покрыта снегом.
●Если открыть и закрыть дверь багажного отделения
с электроприводом несколько раз подряд, может сработать
встроенная цепь защиты электропривода, отключающая
систему, что переведет электропривод в режим ручной работы.
●Если потянуть за ручку двери багажного отделения в момент
работы электропривода или сразу же после закрытия двери,
дверь багажного отделения сразу же начнет движение в направ
лении, противоположном движению, осуществляемому до каса
ния ручки.
●При замене аккумуляторной батареи или предохранителя
при открытой двери багажного отделения дверь не может быть
закрыта в автоматическом режиме.
В таком случае следует закрыть дверь багажного отделения
с электроприводом вручную.
●Если при работе электропривода выключить кнопку подачи
питания на электропривод двери багажного отделения, дверь
остановится и электропривод переключится в ручной режим.
В этот момент дверь багажного отделения может внезапно
открыться или закрыться в зависимости от ее положения.
ПРЕДОСТЕРЕЖЕНИЕ!
●Не следует прилагать чрезмерного усилия при открывании или
закрывании двери багажного отделения. Это может привести
кнеисправности.
●Запрещается запускать двигатель во время работы электропри
вода двери багажного отделения. Может сработать защитный
механизм, и дверь багажного отделения будет перемещаться
в прерывистом режиме.
ПРЕДУПРЕЖДЕНИЕ!

136 Запирание и отпирание дверей
1

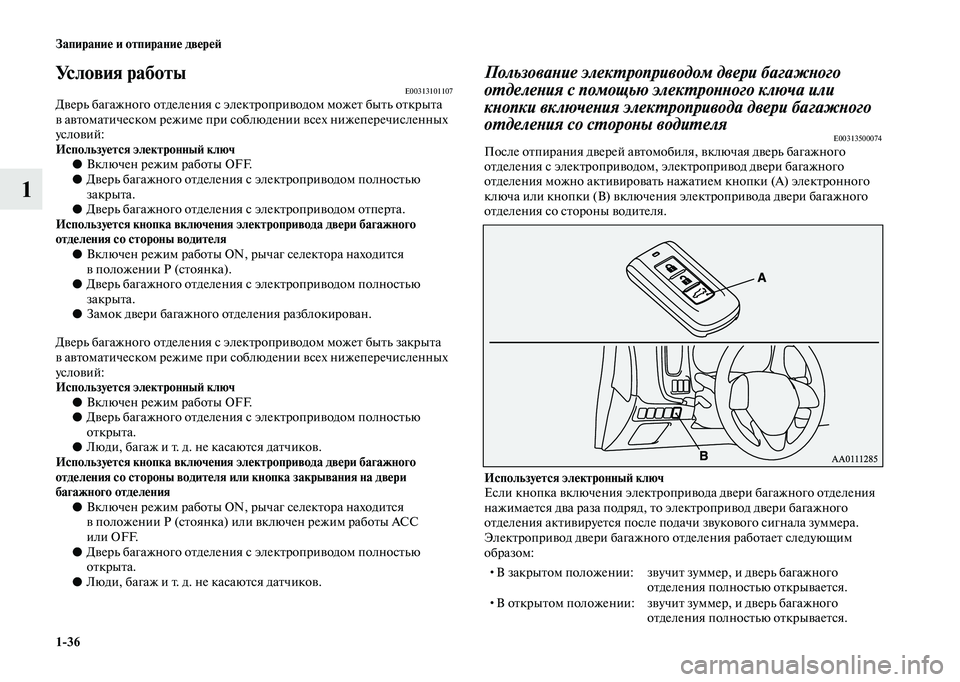

Условия работыE00313101107Дверь багажного отделения с электроприводом может быть открыта
в автоматическом режиме при соблюдении всех нижеперечисленных
условий:
Используется электронный ключ
●Включен режим работы OFF.
●Дверь багажного отделения с электроприводом полностью
закрыта.
●Дверь багажного отделения с электроприводом отперта.
Используется кнопка включения электропривода двери багажного
отделения со стороны водителя
●Включен режим работы ON, рычаг селектора находится
в положении P (стоянка).
●Дверь багажного отделения с электроприводом полностью
закрыта.
●Замок двери багажного отделения разблокирован.
Дверь багажного отделения с электроприводом может быть закрыта
в автоматическом режиме при соблюдении всех нижеперечисленных
условий:
Используется электронный ключ
●Включен режим работы OFF.
●Дверь багажного отделения с электроприводом полностью
открыта.
●Люди, багаж и т. д. не касаются датчиков.
Используется кнопка включения электропривода двери багажного
отделения со стороны водителя или кнопка закрывания на двери
багажного отделения
●Включен режим работы ON, рычаг селектора находится
в положении P (стоянка) или включен режим работы ACC
или OFF.
●Дверь багажного отделения с электроприводом полностью
открыта.
●Люди, багаж и т. д. не касаются датчиков.
Пользование электроприводом двери багажного
отделения с помощью электронного ключа или
кнопки включения электропривода двери багажного
отделения со стороны водителя
E00313500074После отпирания дверей автомобиля, включая дверь багажного
отделения с электроприводом, электропривод двери багажного
отделения можно активировать нажатием кнопки (А) электронного
ключа или кнопки (B) включения электропривода двери багажного
отделения со стороны водителя.
Используется электронный ключ
Если кнопка включения электропривода двери багажного отделения
нажимается два раза подряд, то электропривод двери багажного
отделения активируется после подачи звукового сигнала зуммера.
Электропривод двери багажного отделения работает следующим
образом:
•В закрытом положении: звучит зуммер, и дверь багажного
отделения полностью открывается.
•В открытом положении: звучит зуммер, и дверь багажного
отделения полностью открывается.

Запирание и отпирание дверей
137
1
Если однократно нажать на кнопку включения электропривода двери
багажного отделения при работе электропривода, звучит сигнал зум
мера, и дверь багажного отделения начинает движение в противопо
ложном направлении.
ПРИМЕЧАНИЕ
●Если нажать на кнопку включения электропривода двери
багажного отделения три и более раз подряд, дверь багажного
отделения может не сработать в установленном режиме.
Если это произошло, подождите некоторое время, затем дважды
нажмите на кнопку включения электропривода двери багажного
отделения.
Используется кнопка включения электропривода двери багажного
отделения со стороны водителя
Если кнопка включения электропривода двери багажного отделения
удерживается более 1 секунды, то электропривод двери багажного
отделения активируется после подачи звукового сигнала зуммера.
Электропривод двери багажного отделения работает следующим образом:
Если однократно нажать на кнопку включения электропривода двери
багажного отделения при работе электропривода, звучит сигнал зум
мера, и дверь багажного отделения начинает движение в противопо
ложном направлении.
Открытие двери багажного отделения с помощью
кнопки открывания
E00313600134Включить электропривод для открытия двери багажного отделения
можно с помощью кнопки открытия (C).
Если нажать на кнопку открытия при отпертых дверях, включая дверь
багажного отделения, то дверь багажного отделения с электроприво
дом откроется после подачи сигнала зуммера.
Если автомобиль заперт, то сигнала зуммера не последует.
ПРИМЕЧАНИЕ
●Если электронный ключ находится в зоне действия системы,
то при нажатии кнопки открывания на двери багажного
отделения дверь багажного отделения с электроприводом
откроется, даже если она была заперта. •В закрытом
положении:звучит зуммер, и дверь багажного отделения
полностью открывается.
•В открытом
положении:звучит зуммер, и дверь багажного отделения
полностью открывается.ПРЕДУПРЕЖДЕНИЕ!
●При включении электропривода двери багажного отделения убеди
тесь в безопасности окружающей зоны, в том, что над автомобилем
и за автомобилем достаточно свободного пространства, а также
берегите голову, руки и пальцы от ударов и защемления.

138 Запирание и отпирание дверей
1

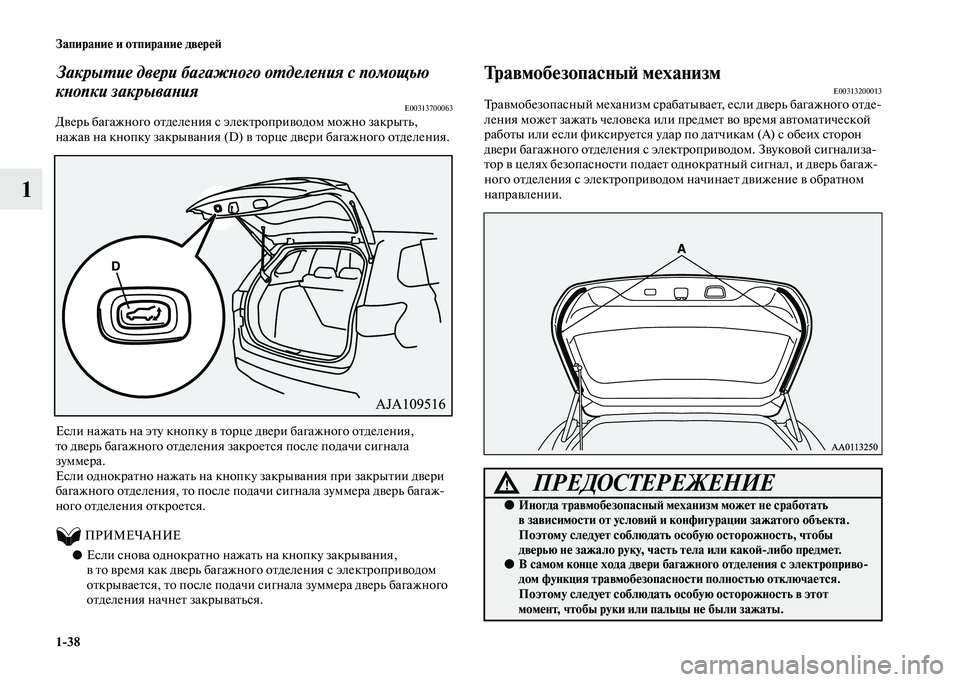

Закрытие двери багажного отделения с помощью
кнопки закрывания
E00313700063Дверь багажного отделения с электроприводом можно закрыть,
нажав на кнопку закрывания (D) в торце двери багажного отделения.
Если нажать на эту кнопку в торце двери багажного отделения,
то дверь багажного отделения закроется после подачи сигнала
зуммера.
Если однократно нажать на кнопку закрывания при закрытии двери
багажного отделения, то после подачи сигнала зуммера дверь багаж
ного отделения откроется.
ПРИМЕЧАНИЕ
●Если снова однократно нажать на кнопку закрывания,
в то время как дверь багажного отделения с электроприводом
открывается, то после подачи сигнала зуммера дверь багажного
отделения начнет закрываться.
Травмобезопасный механизмE00313200013Травмобезопасный механизм срабатывает, если дверь багажного отде
ления может зажать человека или предмет во время автоматической
работы или если фиксируется удар по датчикам (A) с обеих сторон
двери багажного отделения с электроприводом. Звуковой сигнализа
тор в целях безопасности подает однократный сигнал, и дверь багаж
ного отделения с электроприводом начинает движение в обратном
направлении.
ПРЕДОСТЕРЕЖЕНИЕ!
●Иногда травмобезопасный механизм может не сработать
в зависимости от условий и конфигурации зажатого объекта.
Поэтому следует соблюдать особую осторожность, чтобы
дверью не зажало руку, часть тела или какойлибо предмет.
●В самом конце хода двери багажного отделения с электроприво
дом функция травмобезопасности полностью отключается.
Поэтому следует соблюдать особую осторожность в этот
момент, чтобы руки или пальцы не были зажаты.

Запирание и отпирание дверей
139
1
ПРИМЕЧАНИЕ
●Если при определенных окружающих условиях или условиях
эксплуатации на датчики оказывается воздействие той же силы,
что при зажатии человека или предмета, то может сработать
механизм травмобезопасности.
●При погрузке и разгрузке багажа или чистке заднего стекла
следите за тем, чтобы не повредить датчики. В противном случае
дверь багажного отделения может перестать закрываться
автоматически.
Механизм защиты от захлопывания
Если после автоматического открытия двери багажного отделения
с электроприводом система обнаруживает, что дверь начинает захлопы
ваться, например изза накопившегося на двери снега, электропривод
двери багажного отделения закрывает дверь автоматически.
Во время срабатывания механизма защиты от захлопывания звучит зуммер.
ПРИМЕЧАНИЕ
●Если на двери багажного отделения скопился снег, удалите его
перед включением электропривода.
●Запрещается использовать для двери багажного отделения
с электроприводом какиелибо запчасти и аксессуары, кроме
оригинальных деталей MITSUBISHI MOTORS. Некоторые
аксессуары могут оказаться слишком тяжелыми, что будет
вызывать срабатывание механизма защиты от захлопывания.
●Механизм защиты от захлопывания может быть включен, если
сразу же после автоматического открытия двери багажного
отделения с электроприводом попытаться вручную закрыть
дверь багажного отделения.
Механизм защиты от внезапного срабатывания
Если двигатель запускается во время автоматической работы электро
привода двери багажного отделения, электропривод может переклю
читься на ручное управление изза недостаточного напряжения
аккумуляторной батареи и дверь багажного отделения останавлива
ется в промежуточном положении там, где она находилась во время
автоматического перемещения. Механизм предупреждает внезапное
срабатывание электропривода. Как только дверь багажного отделе
ния достигнет полностью открытого или закрытого положения, при
мерно через 10 секунд станет возможна работа электропривода
в автоматическом режиме.
●Механизм травмобезопасности отключается при закрытии
двери багажного отделения вручную. Поэтому следует соблю
дать особую осторожность в этот момент, чтобы руки или
пальцы не были зажаты.
●Если травмобезопасный механизм срабатывает несколько раз
подряд, дверь багажного отделения можно закрыть вручную.
В этот момент следует соблюдать особую осторожность,
т. к. дверь багажного отделения может внезапно открыться или
закрыться в зависимости от ее положения.
После достижения положения полного открытия или закрытия
вновь возможна нормальная работа электропривода двери
багажного отделения.
ПРЕДОСТЕРЕЖЕНИЕ!
ПРЕДОСТЕРЕЖЕНИЕ!
●Механизм травмобезопасности отключается при включении
механизма защиты от внезапного срабатывания. Поэтому сле
дует соблюдать особую осторожность в этот момент, чтобы руки
или пальцы не были зажаты.

140 Запирание и отпирание дверей
1

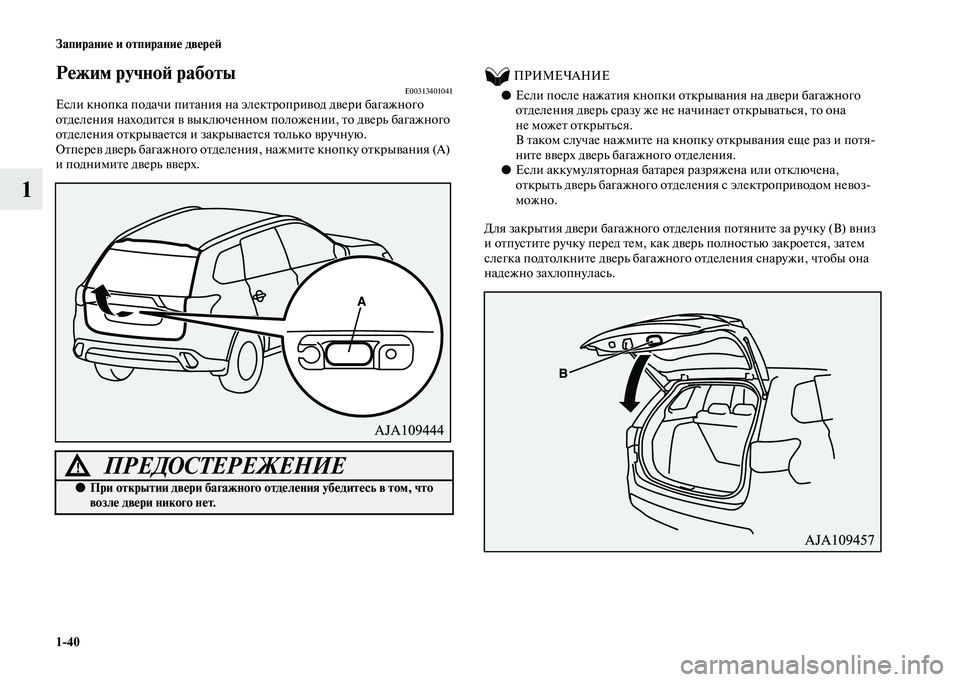

Режим ручной работыE00313401041Если кнопка подачи питания на электропривод двери багажного
отделения находится в выключенном положении, то дверь багажного
отделения открывается и закрывается только вручную.
Отперев дверь багажного отделения, нажмите кнопку открывания (A)
и поднимите дверь вверх.
ПРИМЕЧАНИЕ
●Если после нажатия кнопки открывания на двери багажного
отделения дверь сразу же не начинает открываться, то она
не может открыться.
В таком случае нажмите на кнопку открывания еще раз и потя
ните вверх дверь багажного отделения.
●Если аккумуляторная батарея разряжена или отключена,
открыть дверь багажного отделения с электроприводом невоз
можно.
Для закрытия двери багажного отделения потяните за ручку (B) вниз
и отпустите ручку перед тем, как дверь полностью закроется, затем
слегка подтолкните дверь багажного отделения снаружи, чтобы она
надежно захлопнулась.
ПРЕДОСТЕРЕЖЕНИЕ!
●При открытии двери багажного отделения убедитесь в том, что
возле двери никого нет.

Запирание и отпирание дверей
141
1
Механизм помощи при закрывании двери
багажного отделения
E00313300043Механизм легкого закрывания двери багажного отделения предна
значен для помощи при закрытии двери багажного отделения с элек
троприводом.
Если дверь багажного отделения закрывается из зафиксированного
открытого положения, то она будет закрыта автоматически.
ПРИМЕЧАНИЕ
●Механизм легкого закрывания двери багажного отделения рабо
тает, даже когда кнопка подачи питания на электропривод двери
багажного отделения находится в выключенном положении
OFF.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается полностью закрывать дверь багажного отделения,
не отпуская руки с внутренней ручки. Это может привести
кзащемлению и травме руки.
●Механизм травмобезопасности отключается при закрытии
двери багажного отделения вручную. Поэтому следует соблю
дать особую осторожность в этот момент, чтобы руки или
пальцы не были зажаты.
ПРЕДУПРЕЖДЕНИЕ!
●При автоматическом закрытии двери багажного отделения
с электроприводом из открытого положения будьте осторожны,
чтобы не прищемить руки или пальцы. Если Вы считаете, что
Ваши руки или пальцы могут быть зажаты во время срабатыва
ния механизма легкого закрывания двери багажного отделения,
потяните за ручку двери багажного отделения с электроприво
дом. Дверь багажного отделения вернется в открытое положе
ние.
ПРЕДОСТЕРЕЖЕНИЕ!
●Не касайтесь скобы (A) на пороге багажного отделения. Меха
низм легкого закрывания двери багажного отделения может быть
приведен в действие, и дверью защемит Ваши пальцы.

142 Запирание и отпирание дверей
1
●Последовательное продолжительное воздействие на ручку двери
багажного отделения может активировать цепь защиты,
и механизм легкого закрывания двери багажного отделения
на некоторое время потеряет работоспособность.
В этом случае подождите около минуты, прежде чем вновь
активировать механизм легкого закрывания двери багажного
отделения.Отпирание двери багажного отделения
из салона
E00303400298Открыть дверь багажного отделения из салона в случае разряда
аккумуляторной батареи можно с помощью механизма отпирания.
Рычаг механизма отпирания встроен в дверь багажного отделения
(см. рис).
Ознакомьтесь с расположением и порядком использования этого
механизма и убедитесь, что с ними ознакомились члены Вашей
семьи.
