2020 MITSUBISHI OUTLANDER Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
829

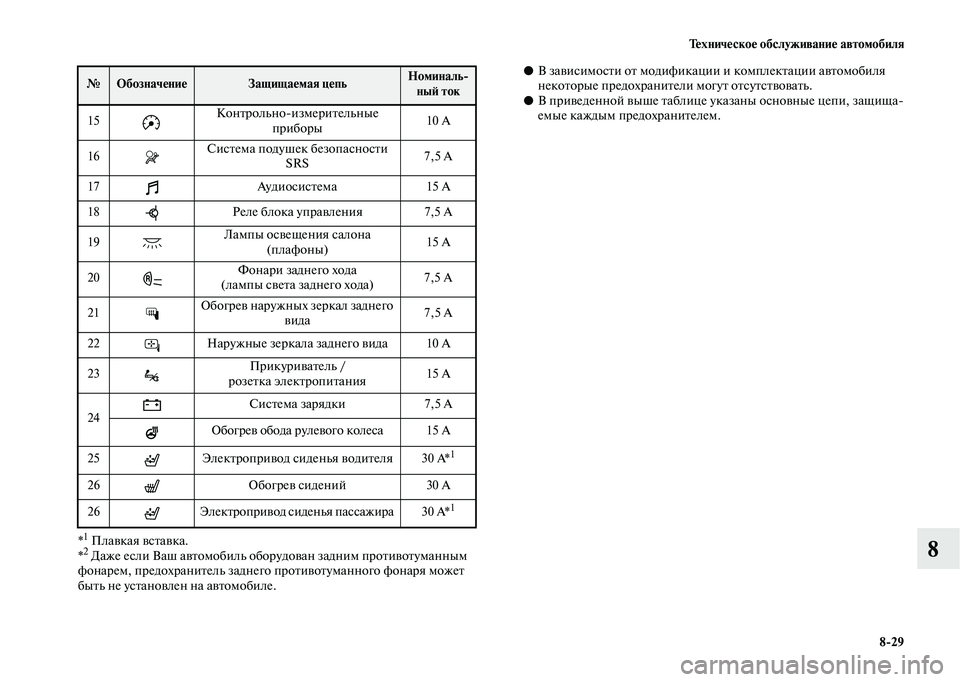

8*1 Плавкая вставка.
*2 Даже если Ваш автомобиль оборудован задним противотуманным
фонарем, предохранитель заднего противотуманного фонаря может
быть не установлен на автомобиле.●В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
●В приведенной выше таблице указаны основные цепи, защища
емые каждым предохранителем.
15Контрольноизмерительные
приборы10 A
16Система подушек безопасности
SRS7,5 A
17 Аудиосистема 15 A
18 Реле блока управления 7,5 A
19Лампы освещения салона
(плафоны)15 A
20Фонари заднего хода
(лампы света заднего хода)7,5 A
21Обогрев наружных зеркал заднего
вида7,5 A
22 Наружные зеркала заднего вида 10 A
23 Прикуриватель /
розетка электропитания15 A
24Система зарядки 7,5 A
Обогрев обода рулевого колеса15 A
25 Электропривод сиденья водителя 30 A*
1
26 Обогрев сидений 30 A
26
Электропривод сиденья пассажира 30 A*1
№Обозначение Защищаемая цепьНоминаль
ный ток

830 Техническое обслуживание автомобиля
8
Таблица расположения предохранителей в блоке,
находящемся в моторном отсеке
E01008002011
На оборотной стороне крышки блока предохранителей
№ОбозначениеЗащищаемая цепьНоминаль
ный ток
SBF1 VLC 40 A*
SBF2 Стартер 30 A*
SBF3Электродвигатель вентилятора
конденсатора30 A*
SBF4Электродвигатель вентилятора
системы охлаждения двигателя40 A*
SBF5Антиблокировочная система
тормозов40 A*
SBF6Стояночный тормоз
с электроприводом 50 A*
SBF7Антиблокировочная система
тормозов30 A*
BF1Электропривод двери багажного
отделения30 A
BF2 Усилитель аудиосистемы 30 A
BF3 IOD Устройство вводавывода 30 A
BF4Электрооборудование
дизельного двигателя30 A
F1Автоматическая
коробка передач20 A
F2Обогреватель щеток
стеклоочистителя15 A
F3Стояночный тормоз
с электроприводом 7,5 А
F4 Дневные ходовые огни 10 A
F5 Противотуманные фары 15 A

Техническое обслуживание автомобиля
831
8
* Плавкая вставка.
●В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
●В приведенной выше таблице указаны основные цепи, защища

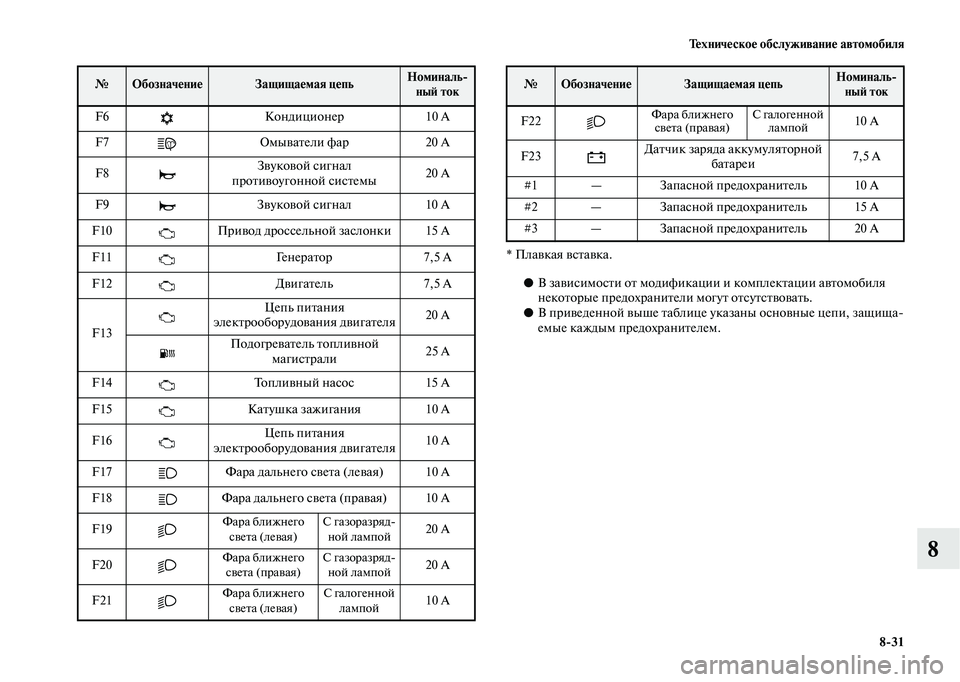

емые каждым предохранителем. F6 Кондиционер 10 A
F7 Омыватели фар 20 A
F8Звуковой сигнал
противоугонной системы20 A
F9 Звуковой сигнал 10 A
F10 Привод дроссельной заслонки 15 A
F11 Генератор 7,5 A
F12 Двигатель 7,5 A
F13Цепь питания
электрооборудования двигателя20 A
Подогреватель топливной
магистрали25 A
F14 Топливный насос 15 A
F15 Катушка зажигания 10 A
F16Цепь питания
электрооборудования двигателя10 A
F17 Фара дальнего света (левая) 10 A
F18 Фара дальнего света (правая) 10 A
F19
Фара ближнего
света (левая)С газоразряд
ной лампой20 A
F20
Фара ближнего
света (правая)С газоразряд
ной лампой20 A
F21
Фара ближнего
света (левая)С галогенной
лампой10 A
№ОбозначениеЗащищаемая цепьНоминаль
ный ток
F22Фара ближнего
света (правая)С галогенной
лампой10 A
F23Датчик заряда аккумуляторной
батареи7,5 A
#1 — Запасной предохранитель 10 A
#2 — Запасной предохранитель 15 A
#3 — Запасной предохранитель 20 A
№ОбозначениеЗащищаемая цепьНоминаль
ный ток

832 Техническое обслуживание автомобиля
8
Дополнительный блок предохранителей (тип 1)
* Плавкая вставка.
●В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
●В приведенной выше таблице указаны основные цепи, защища
емые каждым предохранителем.Дополнительный блок предохранителей (тип 2)
* Плавкая вставка.
●В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
●В приведенной выше таблице указаны основные цепи, защища
емые каждым предохранителем.
№ОбозначениеЗащищаемая цепьНоминаль
ный ток
SBF1Стояночный тормоз
с электроприводом30 A*
SBF2Стояночный тормоз
с электроприводом30 A*№ОбозначениеЗащищаемая цепьНоминаль
ный ток
SBF1 Обогрев ветрового стекла 50 A*
SBF2 Обогрев ветрового стекла 50 A*

Техническое обслуживание автомобиля
833
8
В блоке предохранителей отсутствуют запасные предохранители
на 7,5 А, 25 А и 30 А. Если один из предохранителей указанных
номиналов перегорит, их можно заменить:
7,5 A: запасным предохранителем на 10 А.
25 A: запасным предохранителем на 20 А.
30 A: предохранителем на 30 А из цепи усилителя аудиосистемы.
После установки запасных предохранителей при первой возможности

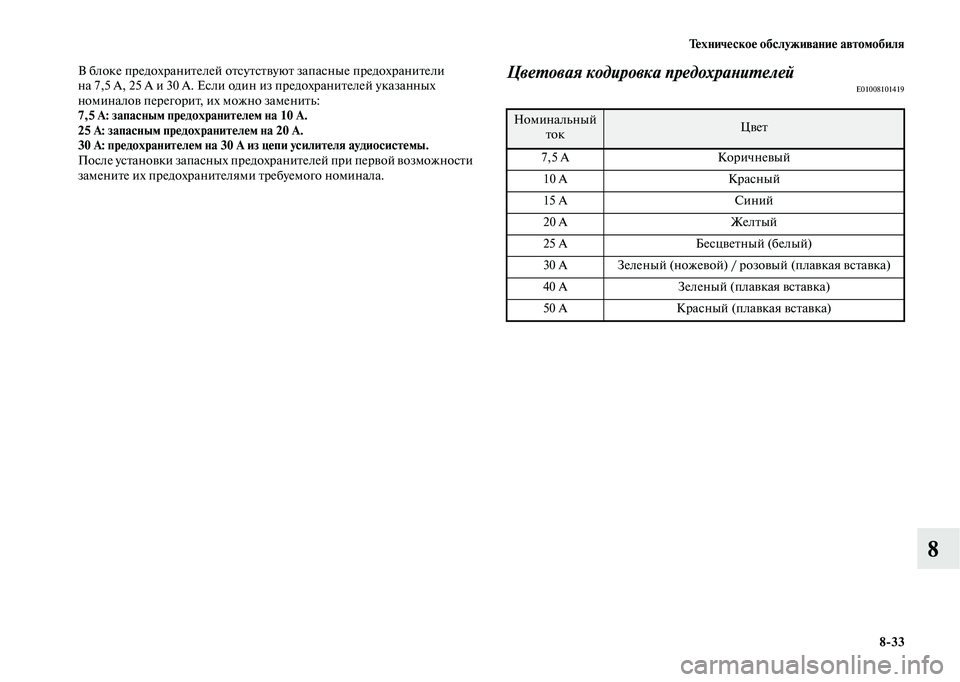

замените их предохранителями требуемого номинала.Цветовая кодировка предохранителейE01008101419
Номинальный
токЦвет
7,5 A Коричневый
10 A Красный
15 A Синий
20 A Желтый
25 A Бесцветный (белый)
30 A Зеленый (ножевой) / розовый (плавкая вставка)
40 A Зеленый (плавкая вставка)
50 A Красный (плавкая вставка)

834 Техническое обслуживание автомобиля
8
Замена предохранителейE010078008451. Перед заменой предохранителя отключите соответствующую
электрическую цепь и переведите ключ в замке зажигания
в положение LOC или включите режим работы OFF.
2. Извлеките из крышки блока предохранителей в моторном
отсеке съемник предохранителей (А).3. По таблице номинальных токов предохранителей проверьте
соответствие предохранителя, относящегося к неисправной
цепи.
ПРИМЕЧАНИЕ
●Если какоелибо электрооборудование не работает, а относя
щийся к нему предохранитель исправен, возможна неисправ
ность в электрооборудовании или в какомлибо другом месте.
Рекомендуется проверить автомобиль в авторизованном сервис
ном центре MITSUBISHI MOTORS.
BИсправный предохранитель
С Перегоревший предохранитель

Техническое обслуживание автомобиля
835
8

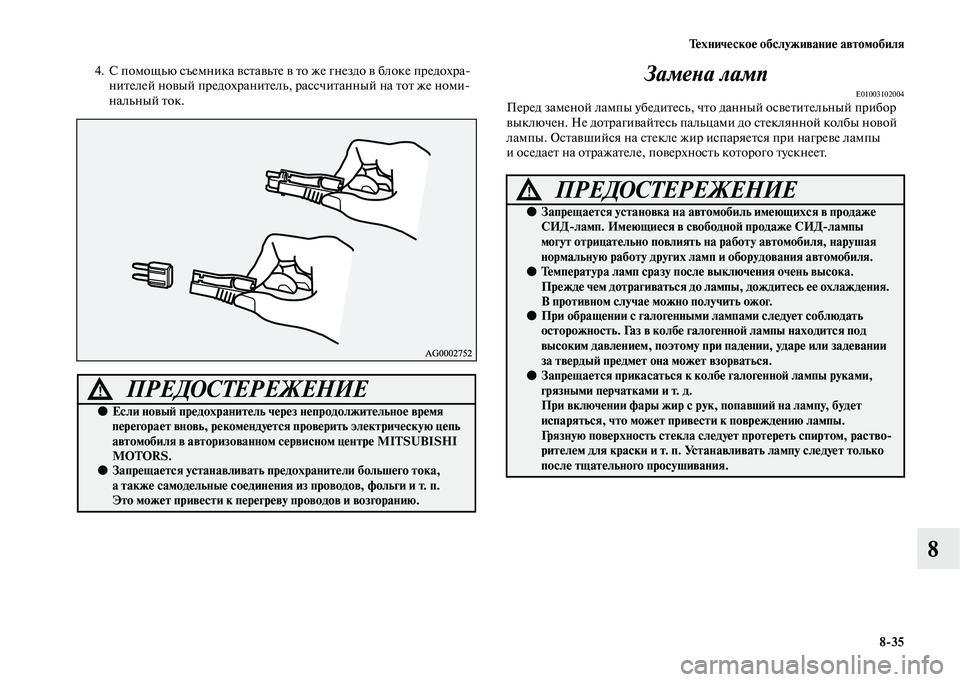

4. С помощью съемника вставьте в то же гнездо в блоке предохра
нителей новый предохранитель, рассчитанный на тот же номи
нальный ток.Замена ламп
E01003102004Перед заменой лампы убедитесь, что данный осветительный прибор
выключен. Не дотрагивайтесь пальцами до стеклянной колбы новой
лампы. Оставшийся на стекле жир испаряется при нагреве лампы
и оседает на отражателе, поверхность которого тускнеет.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если новый предохранитель через непродолжительное время
перегорает вновь, рекомендуется проверить электрическую цепь
автомобиля в авторизованном сервисном центре MITSUBISHI
MOTORS.
●Запрещается устанавливать предохранители большего тока,
а также самодельные соединения из проводов, фольги и т. п.
Это может привести к перегреву проводов и возгоранию.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается установка на автомобиль имеющихся в продаже
СИДламп. Имеющиеся в свободной продаже СИДлампы
могут отрицательно повлиять на работу автомобиля, нарушая
нормальную работу других ламп и оборудования автомобиля.
●Температура ламп сразу после выключения очень высока.
Прежде чем дотрагиваться до лампы, дождитесь ее охлаждения.
В противном случае можно получить ожог.
●При обращении с галогенными лампами следует соблюдать
осторожность. Газ в колбе галогенной лампы находится под
высоким давлением, поэтому при падении, ударе или задевании
за твердый предмет она может взорваться.
●Запрещается прикасаться к колбе галогенной лампы руками,
грязными перчатками и т. д.
При включении фары жир с рук, попавший на лампу, будет
испаряться, что может привести к повреждению лампы.
Грязную поверхность стекла следует протереть спиртом, раство
рителем для краски и т. п. Устанавливать лампу следует только
после тщательного просушивания.

836 Техническое обслуживание автомобиля
8
ПРИМЕЧАНИЕ
●Если Вы не уверены, что сможете выполнить замену правильно,
доверьте ее специалистам авторизованного сервисного центра
MITSUBISHI MOTORS.
●При снятии ламп и рассеивателей соблюдайте осторожность,
чтобы не поцарапать лакокрасочное покрытие автомобиля.
●Во время дождя или после мойки автомобиля возможно запоте
вание рассеивателей фар. Это явление имеет те же причины, что
и запотевание оконных стекол при влажной погоде, и не явля
ется признаком неисправностей.
При включении фар влага испарится от тепла. Однако если
внутри фар скапливается вода, рекомендуется провести их
проверку в авторизованном сервисном центре MITSUBISHI
MOTORS.
Расположение и номинальная мощность лампE01003201747Для замены следует использовать новую лампу той же мощности
ицвета.
ПРЕДОСТЕРЕЖЕНИЕ!
●Для замены следует использовать новую лампу того же типа,
той же мощности и того же цвета.
При установке неподходящей лампы лампа может выйти
из строя либо может не включиться или привести к возгоранию
автомобиля.
