2020 MITSUBISHI OUTLANDER Руководство по эксплуатации и техобслуживанию (in Russian)

Действия в сложных ситуациях
63

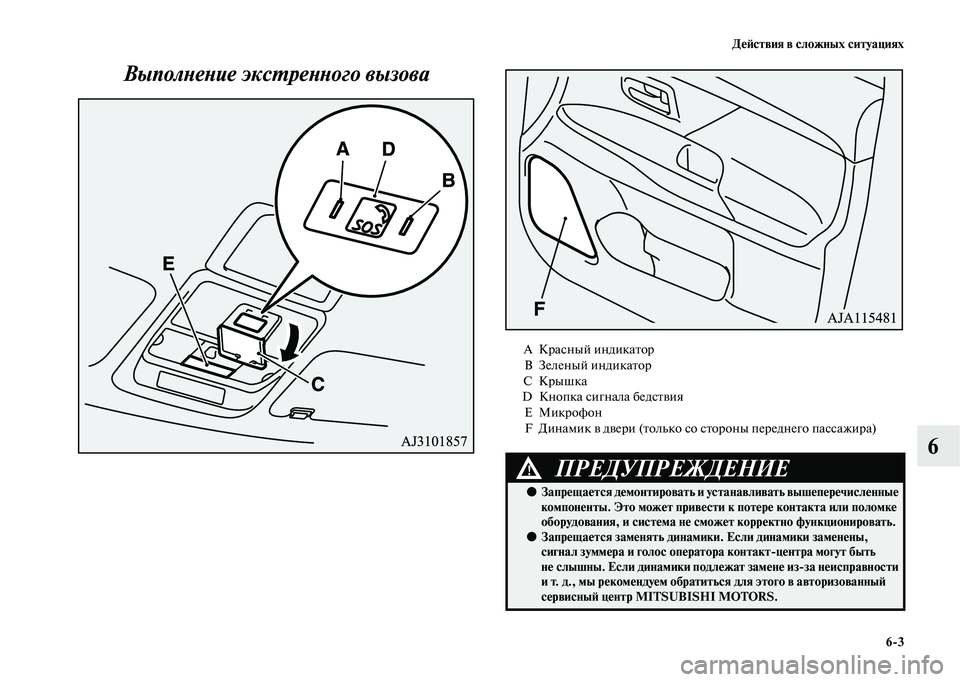

6 Выполнение экстренного вызова
AКрасный индикатор
BЗеленый индикатор
CКрышка
D Кнопка сигнала бедствия
EМикрофон
F Динамик в двери (только со стороны переднего пассажира)
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается демонтировать и устанавливать вышеперечисленные
компоненты. Это может привести к потере контакта или поломке
оборудования, и система не сможет корректно функционировать.
●Запрещается заменять динамики. Если динамики заменены,
сигнал зуммера и голос оператора контактцентра могут быть
не слышны. Если динамики подлежат замене изза неисправности
и т. д., мы рекомендуем обратиться для этого в авторизованный
сервисный центр MITSUBISHI MOTORS.

64 Действия в сложных ситуациях
6

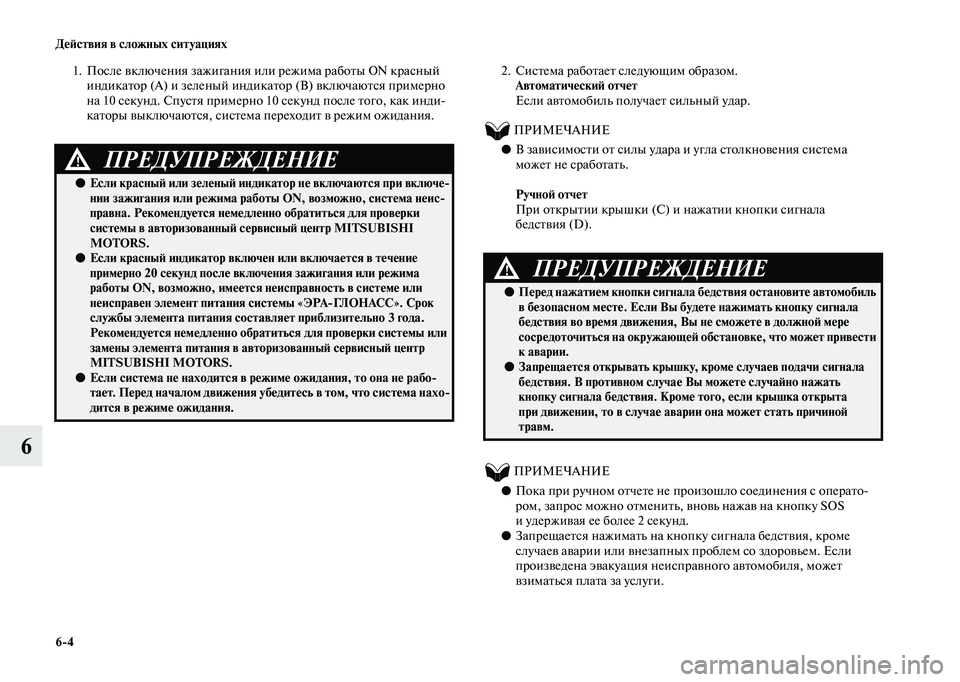

1. После включения зажигания или режима работы ON красный
индикатор (А) и зеленый индикатор (B) включаются примерно
на 10 секунд. Спустя примерно 10 секунд после того, как инди
каторы выключаются, система переходит в режим ожидания.2. Система работает следующим образом.
Автоматический отчет
Если автомобиль получает сильный удар.
ПРИМЕЧАНИЕ
●В зависимости от силы удара и угла столкновения система
может не сработать.
Ручной отчет
При открытии крышки (C) и нажатии кнопки сигнала
бедствия (D).
ПРИМЕЧАНИЕ
●Пока при ручном отчете не произошло соединения с операто
ром, запрос можно отменить, вновь нажав на кнопку SOS
и удерживая ее более 2 секунд.
●Запрещается нажимать на кнопку сигнала бедствия, кроме
случаев аварии или внезапных проблем со здоровьем. Если
произведена эвакуация неисправного автомобиля, может
взиматься плата за услуги.
ПРЕДУПРЕЖДЕНИЕ!
●Если красный или зеленый индикатор не включаются при включе
нии зажигания или режима работы ON, возможно, система неис
правна. Рекомендуется немедленно обратиться для проверки
системы в авторизованный сервисный центр MITSUBISHI
MOTORS.
●Если красный индикатор включен или включается в течение
примерно 20 секунд после включения зажигания или режима
работы ON, возможно, имеется неисправность в системе или
неисправен элемент питания системы «ЭРАГЛОНАСС». Срок
службы элемента питания составляет приблизительно 3 года.
Рекомендуется немедленно обратиться для проверки системы или
замены элемента питания в авторизованный сервисный центр
MITSUBISHI MOTORS.
●Если система не находится в режиме ожидания, то она не рабо
тает. Перед началом движения убедитесь в том, что система нахо
дится в режиме ожидания.
ПРЕДУПРЕЖДЕНИЕ!
●Перед нажатием кнопки сигнала бедствия остановите автомобиль
в безопасном месте. Если Вы будете нажимать кнопку сигнала
бедствия во время движения, Вы не сможете в должной мере
сосредоточиться на окружающей обстановке, что может привести
к аварии.
●Запрещается открывать крышку, кроме случаев подачи сигнала
бедствия. В противном случае Вы можете случайно нажать
кнопку сигнала бедствия. Кроме того, если крышка открыта
при движении, то в случае аварии она может стать причиной
травм.

Действия в сложных ситуациях
65
6

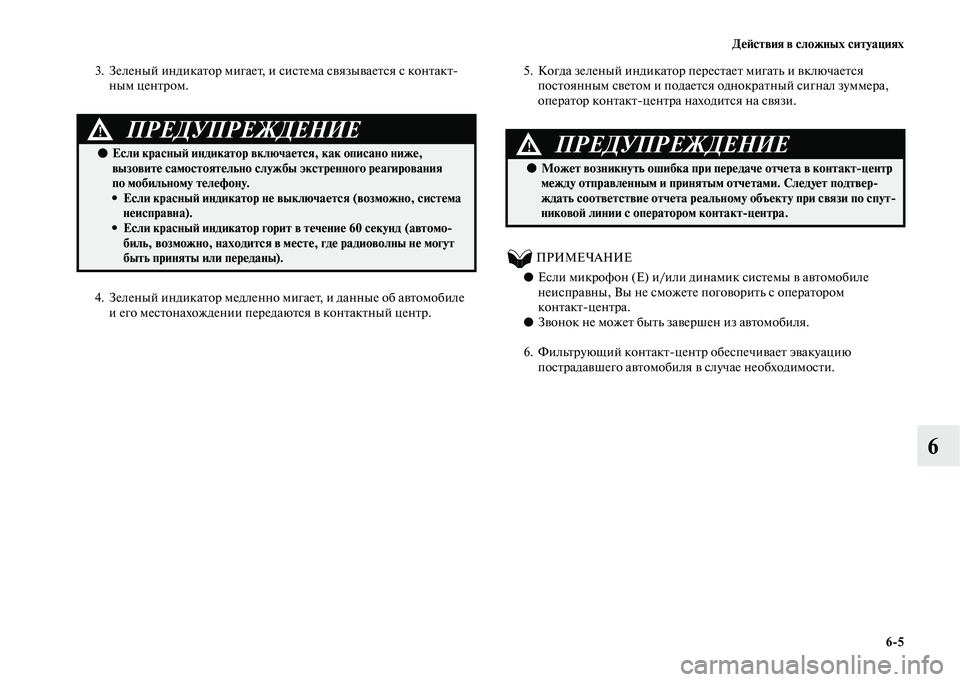

3. Зеленый индикатор мигает, и система связывается с контакт
ным центром.
4. Зеленый индикатор медленно мигает, и данные об автомобиле
и его местонахождении передаются в контактный центр.5. Когда зеленый индикатор перестает мигать и включается
постоянным светом и подается однократный сигнал зуммера,
оператор контактцентра находится на связи.
ПРИМЕЧАНИЕ
●Если микрофон (E) и/или динамик системы в автомобиле
неисправны, Вы не сможете поговорить с оператором
контактцентра.
●Звонок не может быть завершен из автомобиля.
6. Фильтрующий контактцентр обеспечивает эвакуацию
пострадавшего автомобиля в случае необходимости.
ПРЕДУПРЕЖДЕНИЕ!
●Если красный индикатор включается, как описано ниже,
вызовите самостоятельно службы экстренного реагирования
по мобильному телефону.
• Если красный индикатор не выключается (возможно, система
неисправна).
• Если красный индикатор горит в течение 60 секунд (автомо
биль, возможно, находится в месте, где радиоволны не могут
быть приняты или переданы).ПРЕДУПРЕЖДЕНИЕ!
●Может возникнуть ошибка при передаче отчета в контактцентр
между отправленным и принятым отчетами. Следует подтвер
ждать соответствие отчета реальному объекту при связи по спут
никовой линии с оператором контактцентра.

66 Действия в сложных ситуациях
6

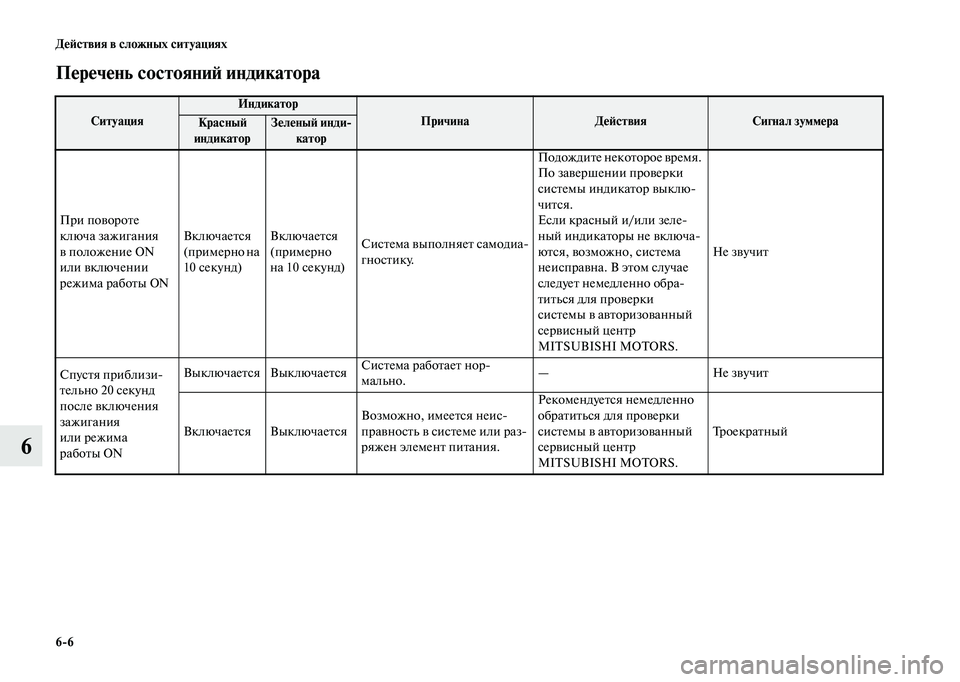

Перечень состояний индикатора
Ситуация
Индикатор
ПричинаДействияСигнал зуммераКрасный
индикаторЗеленый инди
катор
При повороте
ключа зажигания
в положение ON
или включении
режима работы ONВключается
(примерно на
10 секунд)Включается
(примерно
на 10 секунд)Система выполняет самодиа
гностику.Подождите некоторое время.
По завершении проверки
системы индикатор выклю
чится.
Если красный и/или зеле
ный индикаторы не включа
ются, возможно, система
неисправна. В этом случае
следует немедленно обра
титься для проверки
системы в авторизованный
сервисный центр
MITSUBISHI MOTORS.Не звучит
Спустя приблизи
тельно 20 секунд
после включения
зажигания
или режима
работы ONВыключается ВыключаетсяСистема работает нор
мально.—Не звучит
Включается ВыключаетсяВозможно, имеется неис
правность в системе или раз
ряжен элемент питания.Рекомендуется немедленно
обратиться для проверки
системы в авторизованный
сервисный центр
MITSUBISHI MOTORS.Тр о е к р а т н ы й

Действия в сложных ситуациях
67
6

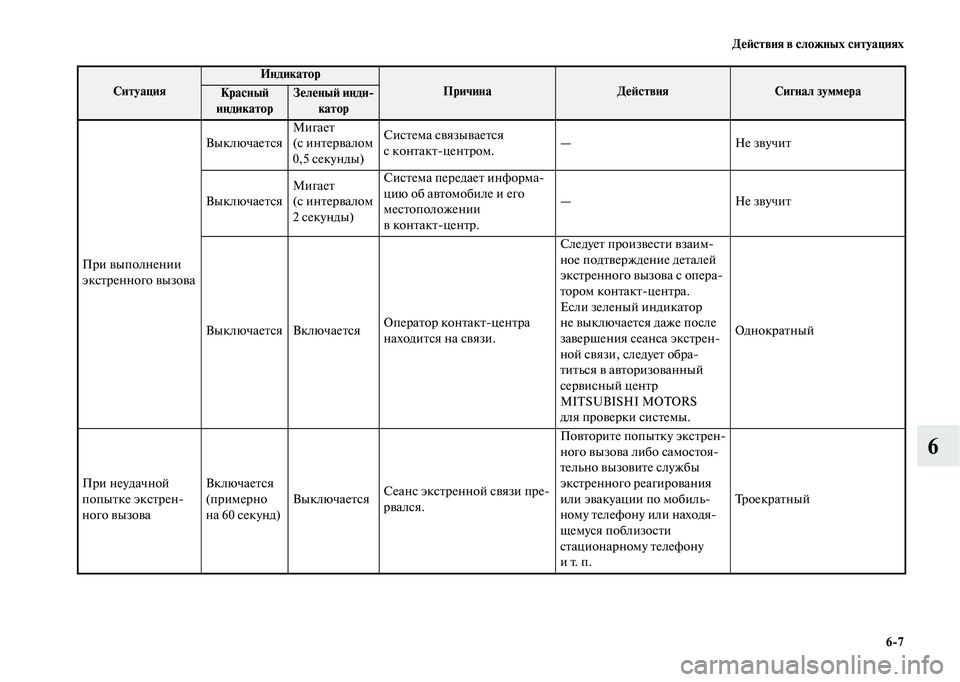

При выполнении
экстренного вызоваВыключаетсяМигает
(с интервалом
0,5 секунды)Система связывается
с контактцентром.—Не звучит
ВыключаетсяМигает
(с интервалом
2 секунды)Система передает информа
цию об автомобиле и его
местоположении
в контактцентр.—Не звучит
Выключается ВключаетсяОператор контактцентра
находится на связи.Следует произвести взаим
ное подтверждение деталей
экстренного вызова с опера
тором контактцентра.
Если зеленый индикатор
не выключается даже после
завершения сеанса экстрен
ной связи, следует обра
титься в авторизованный
сервисный центр
MITSUBISHI MOTORS
для проверки системы.Однократный
При неудачной
попытке экстрен
ного вызоваВключается
(примерно
на 60 секунд)ВыключаетсяСеанс экстренной связи пре
рвался.Повторите попытку экстрен
ного вызова либо самостоя
тельно вызовите службы
экстренного реагирования
или эвакуации по мобиль
ному телефону или находя
щемуся поблизости
стационарному телефону
ит.п.Тр о е к р а т н ы й
Ситуация
Индикатор
ПричинаДействияСигнал зуммераКрасный
индикаторЗеленый инди
катор

68 Действия в сложных ситуациях
6

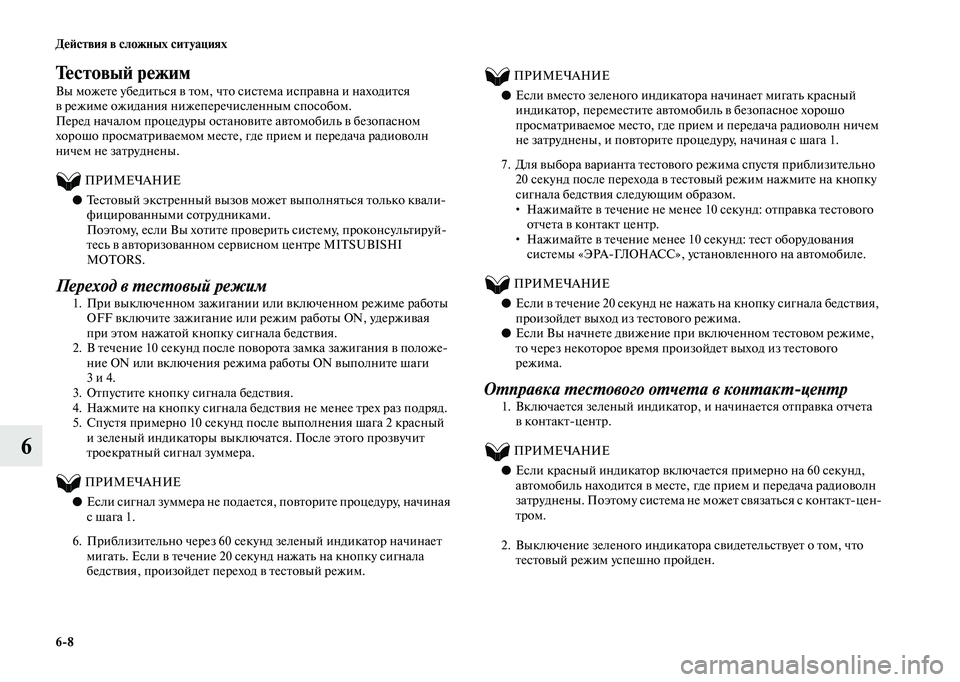

Тестовый режим
Вы можете убедиться в том, что система исправна и находится
в режиме ожидания нижеперечисленным способом.
Перед началом процедуры остановите автомобиль в безопасном
хорошо просматриваемом месте, где прием и передача радиоволн
ничем не затруднены.
ПРИМЕЧАНИЕ
●Тестовый экстренный вызов может выполняться только квали
фицированными сотрудниками.
Поэтому, если Вы хотите проверить систему, проконсультируй
тесь в авторизованном сервисном центре MITSUBISHI
MOTORS.
Переход в тестовый режим
1. При выключенном зажигании или включенном режиме работы
OFF включите зажигание или режим работы ON, удерживая
при этом нажатой кнопку сигнала бедствия.
2. В течение 10 секунд после поворота замка зажигания в положе
ние ON или включения режима работы ON выполните шаги
3и4.
3. Отпустите кнопку сигнала бедствия.
4. Нажмите на кнопку сигнала бедствия не менее трех раз подряд.
5. Спустя примерно 10 секунд после выполнения шага 2 красный
и зеленый индикаторы выключатся. После этого прозвучит
троекратный сигнал зуммера.
ПРИМЕЧАНИЕ
●Если сигнал зуммера не подается, повторите процедуру, начиная
сшага 1.
6. Приблизительно через 60 секунд зеленый индикатор начинает
мигать. Если в течение 20 секунд нажать на кнопку сигнала
бедствия, произойдет переход в тестовый режим.
ПРИМЕЧАНИЕ
●Если вместо зеленого индикатора начинает мигать красный
индикатор, переместите автомобиль в безопасное хорошо
просматриваемое место, где прием и передача радиоволн ничем
не затруднены, и повторите процедуру, начиная с шага 1.
7. Для выбора варианта тестового режима спустя приблизительно
20 секунд после перехода в тестовый режим нажмите на кнопку
сигнала бедствия следующим образом.
• Нажимайте в течение не менее 10 секунд: отправка тестового
отчета в контакт центр.
• Нажимайте в течение менее 10 секунд: тест оборудования
системы «ЭРАГЛОНАСС», установленного на автомобиле.
ПРИМЕЧАНИЕ
●Если в течение 20 секунд не нажать на кнопку сигнала бедствия,
произойдет выход из тестового режима.
●Если Вы начнете движение при включенном тестовом режиме,
то через некоторое время произойдет выход из тестового
режима.
Отправка тестового отчета в контактцентр
1. Включается зеленый индикатор, и начинается отправка отчета
в контактцентр.
ПРИМЕЧАНИЕ
●Если красный индикатор включается примерно на 60 секунд,
автомобиль находится в месте, где прием и передача радиоволн
затруднены. Поэтому система не может связаться с контактцен
тром.
2. Выключение зеленого индикатора свидетельствует о том, что
тестовый режим успешно пройден.

Действия в сложных ситуациях
69
6

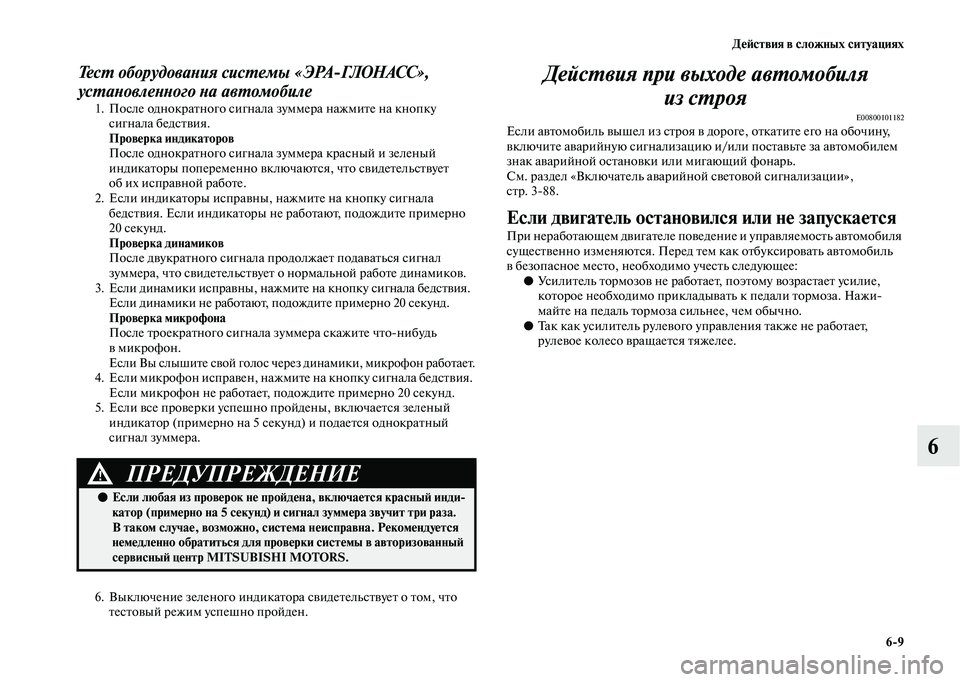

Тест оборудования системы «ЭРАГЛОНАСС»,
установленного на автомобиле
1. После однократного сигнала зуммера нажмите на кнопку
сигнала бедствия.
Проверка индикаторов
После однократного сигнала зуммера красный и зеленый
индикаторы попеременно включаются, что свидетельствует
об их исправной работе.
2. Если индикаторы исправны, нажмите на кнопку сигнала
бедствия. Если индикаторы не работают, подождите примерно
20 секунд.
Проверка динамиков
После двукратного сигнала продолжает подаваться сигнал
зуммера, что свидетельствует о нормальной работе динамиков.
3.
Если динамики исправны, нажмите на кнопку сигнала бедствия.
Если динамики не работают, подождите примерно 20 секунд.
Проверка микрофона
После троекратного сигнала зуммера скажите чтонибудь
вмикрофон.
Если Вы слышите свой голос через динамики, микрофон работает.4. Если микрофон исправен, нажмите на кнопку сигнала бедствия.
Если микрофон не работает, подождите примерно 20 секунд.
5. Если все проверки успешно пройдены, включается зеленый
индикатор (примерно на 5 секунд) и подается однократный
сигнал зуммера.
6. Выключение зеленого индикатора свидетельствует о том, что
тестовый режим успешно пройден.
Действия при выходе автомобиля
из строя
E00800101182Если автомобиль вышел из строя в дороге, откатите его на обочину,
включите аварийную сигнализацию и/или поставьте за автомобилем
знак аварийной остановки или мигающий фонарь.
См. раздел «Включатель аварийной световой сигнализации»,
стр. 388.
Если двигатель остановился или не запускается
При неработающем двигателе поведение и управляемость автомобиля
существенно изменяются. Перед тем как отбуксировать автомобиль
в безопасное место, необходимо учесть следующее:
●Усилитель тормозов не работает, поэтому возрастает усилие,
которое необходимо прикладывать к педали тормоза. Нажи
майте на педаль тормоза сильнее, чем обычно.
●Так как усилитель рулевого управления также не работает,
рулевое колесо вращается тяжелее.
ПРЕДУПРЕЖДЕНИЕ!
●Если любая из проверок не пройдена, включается красный инди
катор (примерно на 5 секунд) и сигнал зуммера звучит три раза.
В таком случае, возможно, система неисправна. Рекомендуется
немедленно обратиться для проверки системы в авторизованный
сервисный центр MITSUBISHI MOTORS.

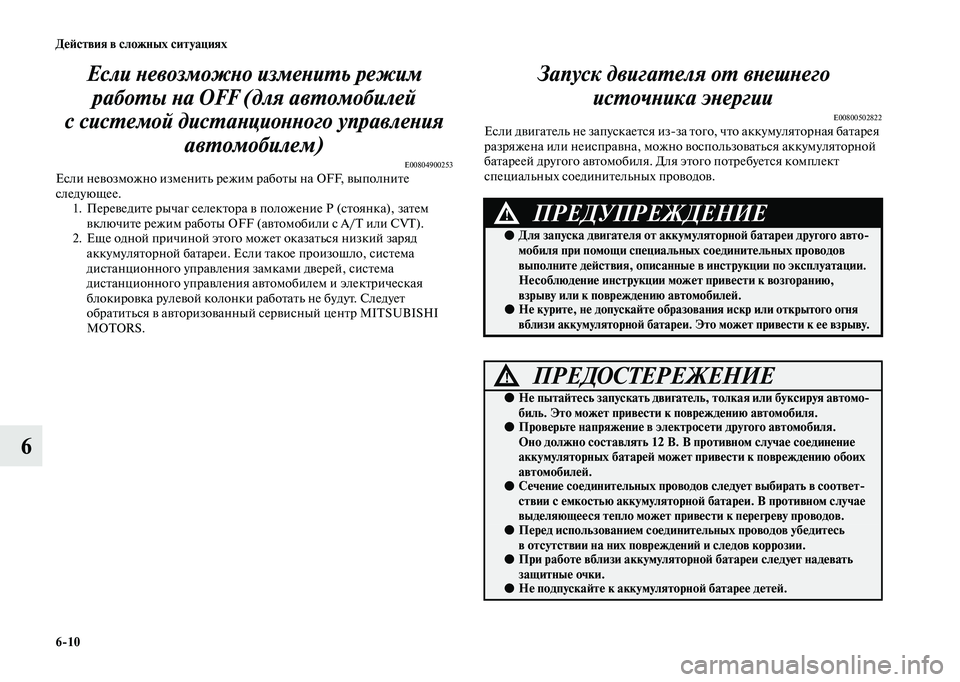

610 Действия в сложных ситуациях
6Если невозможно изменить режим
работы на OFF (для автомобилей
с системой дистанционного управления
автомобилем)
E00804900253Если невозможно изменить режим работы на OFF, выполните
следующее.
1. Переведите рычаг селектора в положение Р (стоянка), затем
включите режим работы OFF (автомобили с A/T или CVT).
2. Еще одной причиной этого может оказаться низкий заряд
аккумуляторной батареи. Если такое произошло, система
дистанционного управления замками дверей, система
дистанционного управления автомобилем и электрическая
блокировка рулевой колонки работать не будут. Следует
обратиться в авторизованный сервисный центр MITSUBISHI
MOTORS.
Запуск двигателя от внешнего
источника энергии
E00800502822Если двигатель не запускается изза того, что аккумуляторная батарея
разряжена или неисправна, можно воспользоваться аккумуляторной
батареей другого автомобиля. Для этого потребуется комплект
специальных соединительных проводов.
ПРЕДУПРЕЖДЕНИЕ!
●Для запуска двигателя от аккумуляторной батареи другого авто
мобиля при помощи специальных соединительных проводов
выполните действия, описанные в инструкции по эксплуатации.
Несоблюдение инструкции может привести к возгоранию,
взрыву или к повреждению автомобилей.
●Не курите, не допускайте образования искр или открытого огня
вблизи аккумуляторной батареи. Это может привести к ее взрыву.
ПРЕДОСТЕРЕЖЕНИЕ!
●Не пытайтесь запускать двигатель, толкая или буксируя автомо
биль. Это может привести к повреждению автомобиля.
●Проверьте напряжение в электросети другого автомобиля.
Оно должно составлять 12 В. В противном случае соединение
аккумуляторных батарей может привести к повреждению обоих
автомобилей.
●Сечение соединительных проводов следует выбирать в соответ
ствии с емкостью аккумуляторной батареи. В противном случае
выделяющееся тепло может привести к перегреву проводов.
●Перед использованием соединительных проводов убедитесь
в отсутствии на них повреждений и следов коррозии.
●При работе вблизи аккумуляторной батареи следует надевать
защитные очки.
●Не подпускайте к аккумуляторной батарее детей.
