2020 MITSUBISHI OUTLANDER Руководство по эксплуатации и техобслуживанию (in Russian)

Начало движения и вождение автомобиля
4131
4
Зоны обнаружения препятствийE00643500047Зоны обнаружения датчиков являются ограниченными.
Датчики не обнаруживают низкие или тонкие препятствия, находя
щиеся под бампером или в непосредственной близости от него. Поэ
тому для обеспечения безопасности осмотрите пространство вокруг
автомобиля.
Расположение датчиковE00643600077Датчики (А) расположены в четырех указанных местах переднего
изаднего бамперов.
ПРЕДОСТЕРЕЖЕНИЕ!
●Перед движением в одной из следующих ситуаций выключите
систему нажатием включателя системы FCM и системы UMS,
чтобы исключить неожиданное срабатывание системы.
• При попытке выехать из канавы на дороге или из грязи.
• На автоматической мойке.
• При использовании автомобильного подъемника или лифта
на механической парковке.
• Когда колеса автомобиля вывешены и приводятся во враще
ние от двигателя.
• При буксировке Вашего автомобиля или при буксировке
другого автомобиля.
• Автомобиль транспортируется на платформе грузовика.
• При движении по кольцевой трассе.
• При нахождении автомобиля на динамометрическом или
роликовом стенде.
• При несоответствующем давлении воздуха в шинах.
• При установленных устройствах для повышения проходимо
сти по снегу (цепях противоскольжения).
●Неправильное обращение с деталями системы может привести
к таким проблемам, как снижение характеристик датчика,
и, как следствие, к несчастному случаю.
Примите следующие меры, необходимые для обеспечения надле
жащей работы системы:
• Избегайте ударных нагрузок в районе датчика.
• Датчик должен всегда содержаться в чистоте.
• Не загораживайте датчик наклейками, стикерами и т. п.
• Не вносите изменения в подвеску автомобиля.
• Если бампер подвергся удару, датчики могут выйти из строя,
и система будет работать неправильно. Рекомендуется обра
титься для проверки системы в авторизованный сервисный
центр MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●Система UMS может не сработать изза того, что датчик не опре
деляет препятствие перед автомобилем в следующих случаях:

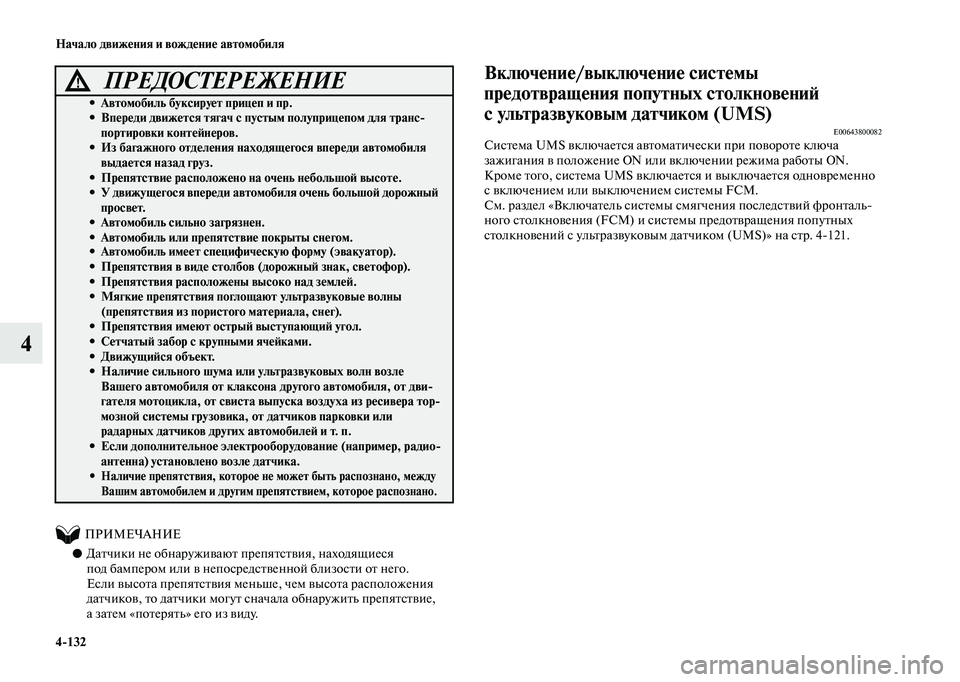

4132 Начало движения и вождение автомобиля
4
ПРИМЕЧАНИЕ
●Датчики не обнаруживают препятствия, находящиеся
под бампером или в непосредственной близости от него.
Если высота препятствия меньше, чем высота расположения
датчиков, то датчики могут сначала обнаружить препятствие,
а затем «потерять» его из виду.
Включение/выключение системы
предотвращения попутных столкновений
с ультразвуковым датчиком (UMS)
E00643800082Система UMS включается автоматически при повороте ключа
зажигания в положение ON или включении режима работы ON.
Кроме того, система UMS включается и выключается одновременно
с включением или выключением системы FCM.
См. раздел «Включатель системы смягчения последствий фронталь
ного столкновения (FCM) и системы предотвращения попутных
столкновений с ультразвуковым датчиком (UMS)» на стр. 4121.
• Автомобиль буксирует прицеп и пр.
• Впереди движется тягач с пустым полуприцепом для транс
портировки контейнеров.
• Из багажного отделения находящегося впереди автомобиля
выдается назад груз.
• Препятствие расположено на очень небольшой высоте.
• У движущегося впереди автомобиля очень большой дорожный
просвет.
• Автомобиль сильно загрязнен.
• Автомобиль или препятствие покрыты снегом.
• Автомобиль имеет специфическую форму (эвакуатор).
• Препятствия в виде столбов (дорожный знак, светофор).
• Препятствия расположены высоко над землей.
• Мягкие препятствия поглощают ультразвуковые волны
(препятствия из пористого материала, снег).
• Препятствия имеют острый выступающий угол.
• Сетчатый забор с крупными ячейками.
•Движущийся объект.
• Наличие сильного шума или ультразвуковых волн возле
Вашего автомобиля от клаксона другого автомобиля, от дви
гателя мотоцикла, от свиста выпуска воздуха из ресивера тор
мозной системы грузовика, от датчиков парковки или
радарных датчиков других автомобилей и т. п.
• Если дополнительное электрооборудование (например, радио
антенна) установлено возле датчика.
• Наличие препятствия, которое не может быть распознано, между
Вашим автомобилем и другим препятствием, которое распознано.
ПРЕДОСТЕРЕЖЕНИЕ!

Начало движения и вождение автомобиля
4133
4
Предупреждающее сообщениеE00643900025
Датчик временно не работаетE00647600033Пример: передние и (или) задние датчики временно не работают.
Это предупреждающее сообщение указывает на то, что датчики вре
менно не функционируют по какойлибо причине (внешние условия
или повышение температуры датчика). Если предупреждающее сооб
щение периодически отображается, обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
Неисправность датчика или системыE00644000036Пример: неисправность обоих датчиков.
Это предупреждающее сообщение указывает на то, что система
системы предотвращения попутных столкновений с ультразвуковым
датчиком работает некорректно изза наличия неисправности.
Как можно скорее обратитесь для проверки автомобиля в авторизо
ванный сервисный центр MITSUBISHI MOTORS.
Система предупреждения о наличии
препятствий в мертвых зонах (BSW)
(с системой помощи при перестроении)*
E00644300143Система предупреждения о наличии препятствий в мертвых зонах
(BSW) — это система содействия водителю, которая предупреждает
водителя о наличии автомобиля в соседнем ряду, который может быть
не виден в наружное зеркало заднего вида.
Если автомобиль в соседнем ряду движется на такой же скорости или
быстрее, сигнальная лампа системы предупреждения о наличии пре
пятствий в мертвых зонах загорается в соответствующем наружном
зеркале заднего вида.
Если водитель включает указатель поворота, собираясь перестроиться
в ту сторону, где обнаружено препятствие и горит сигнальная лампа
в наружном зеркале заднего вида, то сигнальная лампа системы
предупреждения о наличии препятствий в мертвых зонах начинает
мигать и подается троекратный сигнал зуммера, чтобы предупредить
водителя.
В зависимости от относительной скорости между Вашим автомоби
лем и автомобилем в соседнем ряду система предупреждения о нали
чии препятствий в мертвых зонах может определить препятствие
на расстоянии примерно 70 м от Вашего автомобиля (система
помощи при перестроении).

4134 Начало движения и вождение автомобиля
4
Зоны обнаруженияE00644400186Система BSW использует для работы два датчика, установленных
в заднем бампере.
Зоны обнаружения препятствий изображены на рисунке.
ПРЕДУПРЕЖДЕНИЕ!
●Перед пользованием системой BSW внимательно изучите данный
раздел, чтобы понимать ограничения в работе данной системы.
Несоблюдение этих указаний может привести к аварии.
●Не следует при перестроении чрезмерно полагаться на систему
BSW. BSW — это только система содействия водителю. Система
не освобождает Вас от обязанности по обеспечению безопасного
и аккуратного вождения. Всегда проверяйте пространство вокруг
автомобиля на предмет наличия других транспортных средств.
Характеристики системы BSW зависят от стиля вождения,
плотности транспортного потока и дорожных условий.

Начало движения и вождение автомобиля
4135
4
ПРЕДУПРЕЖДЕНИЕ!
●В некоторых ситуациях система BSW может не обнаружить
автомобиль в зоне обнаружения препятствий или обнаружение
может произойти с задержкой. Некоторые из таких случаев
перечислены ниже:
• Если небольшой мотоцикл или велосипед находятся позади
Вашего автомобиля.
• Если автомобиль едет рядом с Вашим автомобилем продолжи
тельное время с такой же скоростью.
• Если Ваша и соседняя полосы находятся на разной высоте.
•Сразу же после активации системы BSW.
• Сразу же после включения режима работы ON.
• В сложных погодных условиях, например в дождь, снег,
при сильном ветре или пылевой буре.
• Если Ваш автомобиль находится слишком близко от сосед
него автомобиля.
• Если сразу несколько автомобилей обгоняют Ваш автомобиль.
• Движение рядом с выбоиной или трамвайными путями.
• Если окружающие или встречные автомобили разбрызгивают
воду, снежную кашу или грязь.
• При движении на дуге, включая участки в начале и в конце
дуги.
• Движение по дороге с крутыми и чередующимися подъемами
испусками.
• Движение по ухабистой и неровной дороге.
• Задняя часть автомобиля просела или Ваш автомобиль накре
няется вправо или влево изза массы пассажиров и багажа или
изза неправильного давления в шинах.
• Поверхность бампера в районе датчика покрыта снегом,
грязью, льдом и т. п.
• Слишком высокая или низкая температура датчика (после
очень долгой стоянки автомобиля под прямыми солнечными
лучами или в холодную погоду).
• В задней части автомобиля установлено крепление для вело
сипеда или иной аксессуар.

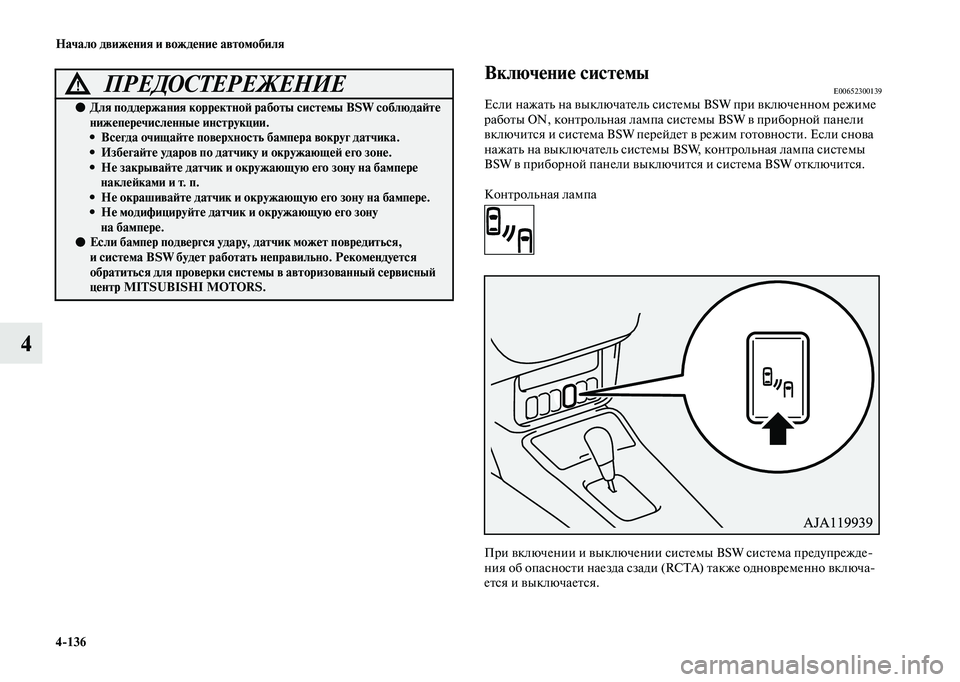

4136 Начало движения и вождение автомобиля
4
Включение системыE00652300139Если нажать на выключатель системы BSW при включенном режиме
работы ON, контрольная лампа системы BSW в приборной панели
включится и система BSW перейдет в режим готовности. Если снова
нажать на выключатель системы BSW, контрольная лампа системы
BSW в приборной панели выключится и система BSW отключится.
Контрольная лампа
При включении и выключении системы BSW система предупрежде
ния об опасности наезда сзади (RCTA) также одновременно включа
ется и выключается.
ПРЕДОСТЕРЕЖЕНИЕ!
●Для поддержания корректной работы системы BSW соблюдайте
нижеперечисленные инструкции.
• Всегда очищайте поверхность бампера вокруг датчика.
• Избегайте ударов по датчику и окружающей его зоне.
• Не закрывайте датчик и окружающую его зону на бампере
наклейками и т. п.
• Не окрашивайте датчик и окружающую его зону на бампере.
• Не модифицируйте датчик и окружающую его зону
на бампере.
●Если бампер подвергся удару, датчик может повредиться,
и система BSW будет работать неправильно. Рекомендуется
обратиться для проверки системы в авторизованный сервисный
центр MITSUBISHI MOTORS.

Начало движения и вождение автомобиля
4137
4
ПРИМЕЧАНИЕ
●Когда включается режим работы OFF, в памяти системы сохра
няется примененная перед этим настройка.
●Система BSW срабатывает, когда соблюдены все нижеперечис
ленные условия:
• Включен режим работы ON.
• Рычаг селектора находится в любом положении, кроме
P (стоянка) и R (задний ход).
• Скорость движения автомобиля составляет примерно
10 км/ч или выше.
Датчик обнаружил приближающийся автомобильE00692500029Когда при включенной на щитке приборов контрольной лампе
системы предупреждения о наличии препятствий в мертвых зонах
другой автомобиль приближается к Вашему автомобилю и находится
в зоне обнаружения датчиков, в корпусе наружного зеркала заднего
вида включается лампа системы.
Если водитель включает указатель поворота, собираясь перестроиться
в ту сторону, где обнаружено препятствие и горит сигнальная лампа
в наружном зеркале заднего вида, то сигнальная лампа системы
предупреждения о наличии препятствий в мертвых зонах начинает
мигать и подается троекратный сигнал зуммера, чтобы предупредить
водителя.

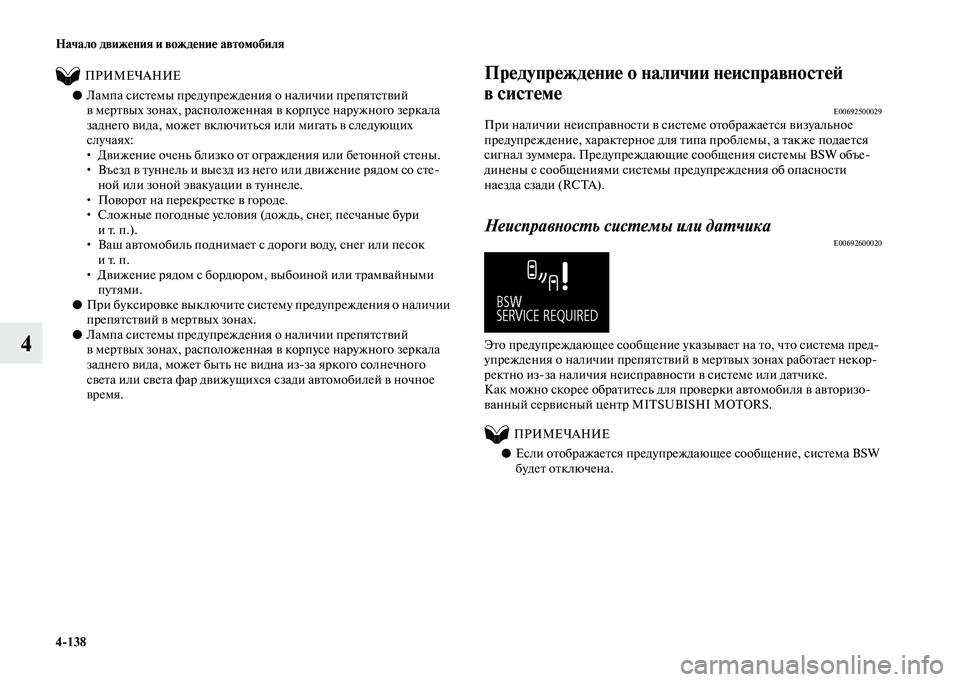

4138 Начало движения и вождение автомобиля
4
ПРИМЕЧАНИЕ
●Лампа системы предупреждения о наличии препятствий
в мертвых зонах, расположенная в корпусе наружного зеркала
заднего вида, может включиться или мигать в следующих
случаях:
• Движение очень близко от ограждения или бетонной стены.
• Въезд в туннель и выезд из него или движение рядом со сте
ной или зоной эвакуации в туннеле.
• Поворот на перекрестке в городе.
• Сложные погодные условия (дождь, снег, песчаные бури
ит.п.).
• Ваш автомобиль поднимает с дороги воду, снег или песок
ит.п.
• Движение рядом с бордюром, выбоиной или трамвайными
путями.
●При буксировке выключите систему предупреждения о наличии
препятствий в мертвых зонах.
●Лампа системы предупреждения о наличии препятствий
в мертвых зонах, расположенная в корпусе наружного зеркала
заднего вида, может быть не видна изза яркого солнечного
света или света фар движущихся сзади автомобилей в ночное
время.
Предупреждение о наличии неисправностей
в системе
E00692500029При наличии неисправности в системе отображается визуальное
предупреждение, характерное для типа проблемы, а также подается
сигнал зуммера. Предупреждающие сообщения системы BSW объе
динены с сообщениями системы предупреждения об опасности
наезда сзади (RCTA).
Неисправность системы или датчикаE00692600020
Это предупреждающее сообщение указывает на то, что система пред
упреждения о наличии препятствий в мертвых зонах работает некор
ректно изза наличия неисправности в системе или датчике.
Как можно скорее обратитесь для проверки автомобиля в авторизо
ванный сервисный центр MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
●Если отображается предупреждающее сообщение, система BSW
будет отключена.
