2020 MITSUBISHI OUTLANDER Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
821
8
Устройства для повышения проходимости
по снегу (цепи противоскольжения)
E01002101866Устройства для повышения проходимости по снегу (цепи проти
воскольжения) следует устанавливать только на ведущие (передние)
колеса, соблюдая инструкции изготовителя цепей.
На полноприводных автомобилях с распределением большей части
крутящего момента в пользу передней оси, устройства для повыше
ния проходимости по снегу (цепи противоскольжения) следует уста
навливать на передние колеса.
Используйте только те устройства для повышения проходимости
по снегу (цепи противоскольжения), которые предназначены для
колес, установленных на автомобиле: устройства для повышения про
ходимости по снегу (цепи противоскольжения) несоответствующего
типа или размера могут повредить кузов автомобиля.
Прежде чем устанавливать устройства для повышения проходимости
по снегу (цепи противоскольжения), проконсультируйтесь в автори
зованном сервисном центре MITSUBISHI MOTORS. Максимальная
высота устройств для повышения проходимости по снегу (цепей про
тивоскольжения) указана в таблице.
Максимальная скорость движения с установленными устройствами
для повышения проходимости по снегу (цепями противоскольже
ния)
— 50 км/ч. Устройства для повышения проходимости по снегу
(цепи противоскольжения) следует снимать сразу после преодоления
заснеженного участка.
Размерность шинРазмерность
колесных дисков
Максимальная высота
устройств для повышения
проходимости по снегу
(цепей
противоскольжения), мм
215/70 R16 100H16 × 6 1/2 J
16 × 6 1/2 JJ
9 мм
225/55 R18 98H 18 × 7 J
ПРЕДОСТЕРЕЖЕНИЕ!
●Для установки устройств для повышения проходимости по снегу
(цепей противоскольжения) выбирайте хорошо просматривае
мый прямой участок дороги, где можно съехать на обочину
иоставаться в поле зрения других водителей.
●Не устанавливайте устройства для повышения проходимости
по снегу (цепи противоскольжения) без необходимости. Движе
ние с цепями противоскольжения приводит к износу шин
идорожного покрытия.
●Проехав 100–300 метров, остановитесь и подтяните устройства
для повышения проходимости по снегу (цепи противоскольже
ния).
●Двигайтесь с осторожностью и не превышайте скорость 50 км/ч.
Помните, что установка устройства для повышения проходимо
сти по снегу (цепей противоскольжения) не является гарантией
предотвращения аварии.
●Установив устройства для повышения проходимости по снегу
(цепи противоскольжения), не допускайте повреждения ими
колесных дисков и кузова автомобиля.
●Запрещается устанавливать устройства для повышения прохо
димости по снегу (цепи противоскольжения) на компактное
запасное колесо. При проколе одного из передних колес перед
установкой устройств для повышения проходимости по снегу
(цепей противоскольжения) установите на его место одно
из задних колес, а компактное запасное колесо установите
на место заднего колеса.
●Легкосплавный колесный диск может быть поврежден устрой
ством для повышения проходимости по снегу (цепью проти
воскольжения). Устанавливая устройство для повышения
проходимости по снегу (цепь противоскольжения) на колесо
с легкосплавным диском, не допускайте соприкосновения дета
лей и креплений цепи с колесным диском.
●Перед установкой устройств для повышения проходимости
по снегу (цепей противоскольжения) снимите колесные колпаки.
В противном случае они могут получить повреждения
(см. стр. 630).

822 Техническое обслуживание автомобиля
8
ПРИМЕЧАНИЕ
●Применение устройств для повышения проходимости по снегу
(цепей противоскольжения) регламентируется правилами,
отличающимися в зависимости от особенностей региона.
Обязательно соблюдайте правила и законы, действующие
вВашей стране.
В большинстве стран правила дорожного движения запрещают
использовать устройства для повышения проходимости по снегу
(цепи противоскольжения) на дорогах без снежного покрова.
Замена резиновых скребков щеток
стеклоочистителя
E01002600327
Щетки очистителя ветрового стекла
1. Поднимите рычаг щетки стеклоочистителя над ветровым
стеклом.
2. Потяните за резиновый скребок, чтобы фиксатор (А) отсоеди
нился от хомута (В). Потяните резиновый скребок дальше
иснимите его.
ПРИМЕЧАНИЕ
●Следите, чтобы рычаг стеклоочистителя не упал на лобовое
стекло. При падении он может повредить стекло.
●Устанавливая или снимая устройства для повышения проходи
мости по снегу (цепи противоскольжения), соблюдайте меры
предосторожности, чтобы не пораниться о кузов автомобиля.
ПРЕДОСТЕРЕЖЕНИЕ!

Техническое обслуживание автомобиля
823
8

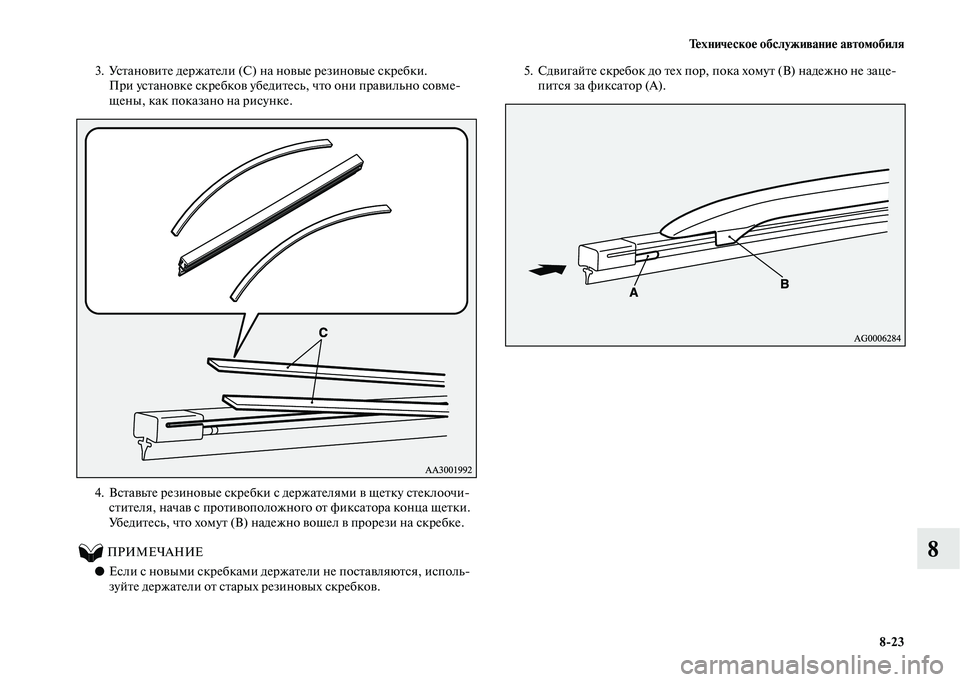

3. Установите держатели (С) на новые резиновые скребки.
При установке скребков убедитесь, что они правильно совме
щены, как показано на рисунке.
4. Вставьте резиновые скребки с держателями в щетку стеклоочи
стителя, начав с противоположного от фиксатора конца щетки.
Убедитесь, что хомут (В) надежно вошел в прорези на скребке.
ПРИМЕЧАНИЕ
●Если с новыми скребками держатели не поставляются, исполь
зуйте держатели от старых резиновых скребков.5. Сдвигайте скребок до тех пор, пока хомут (В) надежно не заце
пится за фиксатор (А).

824 Техническое обслуживание автомобиля
8
Щетка очистителя заднего стекла
1. Поднимите рычаг щетки стеклоочистителя над задним стеклом.
2. Потяните скребок щетки вниз, чтобы высвободить его из фик
сатора (А), находящегося на конце рычага стеклоочистителя.
Потяните резиновый скребок дальше и снимите его.
3. Вставьте новый скребок в хомут (В) рычага стеклоочистителя.
ПРИМЕЧАНИЕ
●Следите, чтобы рычаг щетки стеклоочистителя не упал
на заднее стекло; он может повредить стекло.4. Надежно вставьте держатель (С) в канавку (D) скребка.
При установке резиновых скребков убедитесь, что они пра
вильно совмещены, как показано на рисунке.
ПРИМЕЧАНИЕ
●Если с новыми скребками держатели не поставляются, исполь
зуйте держатели от старых резиновых скребков.

Техническое обслуживание автомобиля
825
8 Общее техническое обслуживание
E01002700344
Утечка топлива, охлаждающей жидкости, масла
и отработавших газов
Загляните под кузов автомобиля и убедитесь в отсутствии утечек
топлива, охлаждающей жидкости, масла и отработавших газов.
Работа наружных и внутренних осветительных
приборов
Включите комбинированный переключатель освещения, чтобы
проверить работу всех осветительных приборов.
Если осветительные приборы не включаются, это может говорить
о том, что перегорел предохранитель или неисправна лампа. Сначала
проверьте предохранители. Если перегоревших предохранителей
обнаружить не удалось, проверьте лампы.
Порядок проверки и замены предохранителей и ламп приведен
в разделах «Предохранители», стр. 826, и «Замена ламп», стр. 835.
Если предохранители и лампы в порядке, обратитесь в авторизован
ный сервисный центр MITSUBISHI MOTORS для проверки
и ремонта автомобиля.
Работа контрольноизмерительных приборов
и контрольных ламп
Запустите двигатель и проверьте работу всех контрольноизмеритель
ных приборов и контрольных ламп.
При обнаружении неисправностей обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
Смазка петель и замков
Проверьте состояние всех замков и петель, при необходимости
смажьте их.ПРЕДУПРЕЖДЕНИЕ!
●Запрещается эксплуатировать автомобиль, если есть подозре
ние на утечку топлива или чувствуется запах топлива. Обрати
тесь в авторизованный сервисный центр MITSUBISHI
MOTORS.

826 Техническое обслуживание автомобиля
8Плавкие вставки
E01002900623Плавкие вставки предотвращают возгорание, если через отдельные
электрические цепи проходит чрезмерно большой ток.
Если перегорит плавкая вставка, обратитесь для проверки электроо
борудования автомобиля в авторизованный сервисный центр
MITSUBISHI MOTORS.
См. раздел «Таблица расположения предохранителей в блоке, находя
щемся в салоне», стр. 828, и «Таблица расположения предохраните
лей в блоке, находящемся в моторном отсеке», стр. 830.
Предохранители
E01003002292
Расположение блока предохранителей
Для защиты электрооборудования от повреждения в результате
короткого замыкания или перегрузки каждая цепь снабжена предо
хранителем.
Блоки предохранителей установлены в салоне и в моторном отеке.
Блок предохранителей в салоне
Блоки предохранителей в салоне расположены за крышкой блока
предохранителей перед водительским сиденьем, в месте, изображен
ном на рисунке.
Потяните на себя крышку блока предохранителей и снимите ее.
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается заменять плавкие вставки другими токопроводя
щими предметами: это может привести к возгоранию автомо
биля, уничтожению имущества и тяжелой или даже несовмести
мой с жизнью травме.
A Основной блок предохранителей
B Дополнительный блок предохранителей

Техническое обслуживание автомобиля
827
8

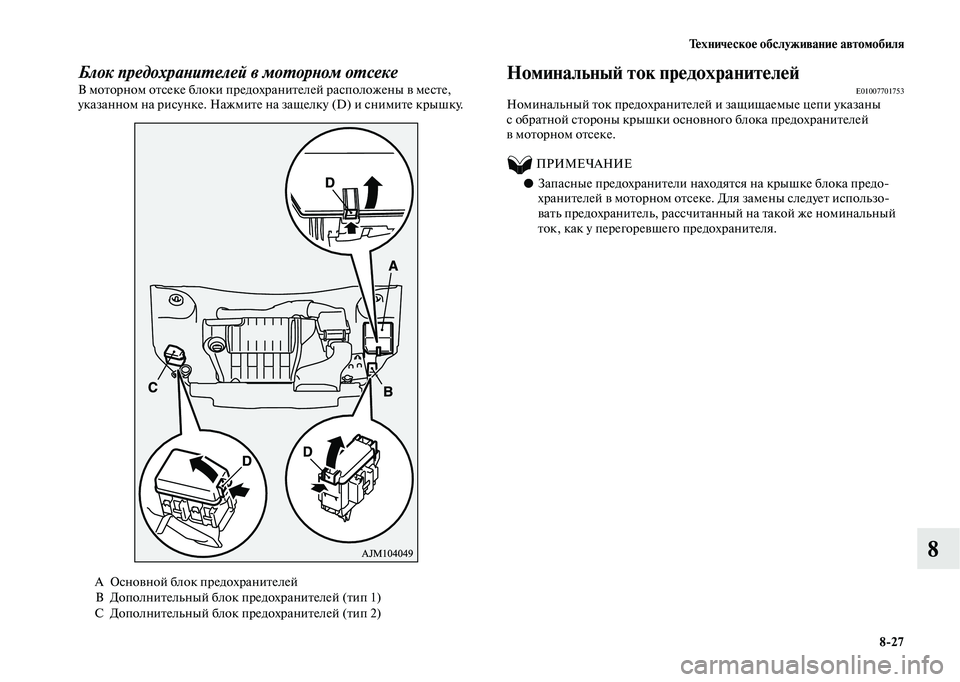

Блок предохранителей в моторном отсеке
В моторном отсеке блоки предохранителей расположены в месте,
указанном на рисунке. Нажмите на защелку (D) и снимите крышку.Номинальный ток предохранителейE01007701753Номинальный ток предохранителей и защищаемые цепи указаны
с обратной стороны крышки основного блока предохранителей
в моторном отсеке.
ПРИМЕЧАНИЕ
●Запасные предохранители находятся на крышке блока предо
хранителей в моторном отсеке. Для замены следует использо
вать предохранитель, рассчитанный на такой же номинальный
ток, как у перегоревшего предохранителя.
A Основной блок предохранителей
B Дополнительный блок предохранителей (тип 1)
C Дополнительный блок предохранителей (тип 2)

828 Техническое обслуживание автомобиля
8
Таблица расположения предохранителей в блоке, находящемся в салонеE01007902127
Основной блок предохранителей
Дополни
тельный блок
предохрани
телей
№Обозначение Защищаемая цепьНоминаль
ный ток
1 Электростеклоподъемники 30 A*
1
2 Обогреватель заднего стекла 30 A*1
3 Отопитель 30 A
4 Очиститель ветрового стекла 30 A
5 Электропривод замков дверей 20 A
6 Задний противотуманный фонарь 10 A*
2
7 Розетка электропитания 15 A
8Очиститель заднего стекла15 A
9Люк20 A
10 Замок зажигания 10 A
11 Опция 10 A
12 Аварийная световая сигнализация 15 A
13 Система полного привода 10 A
14Стопсигналы
(лампы стопсигналов)15 A
№Обозначение Защищаемая цепьНоминаль
ный ток
