2020 MITSUBISHI OUTLANDER Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
845
8
3. Нажмите на защелку (D) и отсоедините разъем (E). 4. Поверните лампу (F) против часовой стрелки и затем
извлеките ее.
5. Лампа устанавливается в порядке, обратном порядку снятия.

846 Техническое обслуживание автомобиля
8
Задний противотуманный фонарь
(со стороны водителя) / фонарь заднего хода
(со стороны пассажира)
E010041016551. Вставьте под край фонаря отвертку с плоским лезвием, оберну
тую тканью, затем снимите фонарь, аккуратно отжав его вверх.2. Для снятия поверните патрон (A) против часовой стрелки, затем
извлеките из него лампу.

Техническое обслуживание автомобиля
847
8

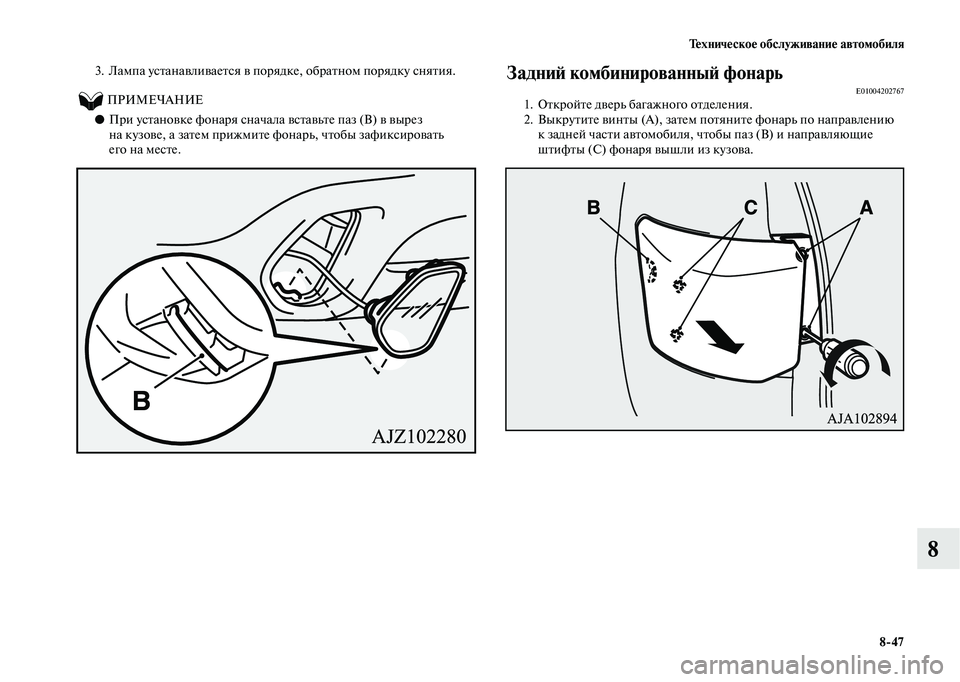

3. Лампа устанавливается в порядке, обратном порядку снятия.
ПРИМЕЧАНИЕ
●При установке фонаря сначала вставьте паз (В) в вырез
на кузове, а затем прижмите фонарь, чтобы зафиксировать
его на месте.
Задний комбинированный фонарьE010042027671. Откройте дверь багажного отделения.
2. Выкрутите винты (A), затем потяните фонарь по направлению
к задней части автомобиля, чтобы паз (B) и направляющие
штифты (С) фонаря вышли из кузова.

848 Техническое обслуживание автомобиля
8

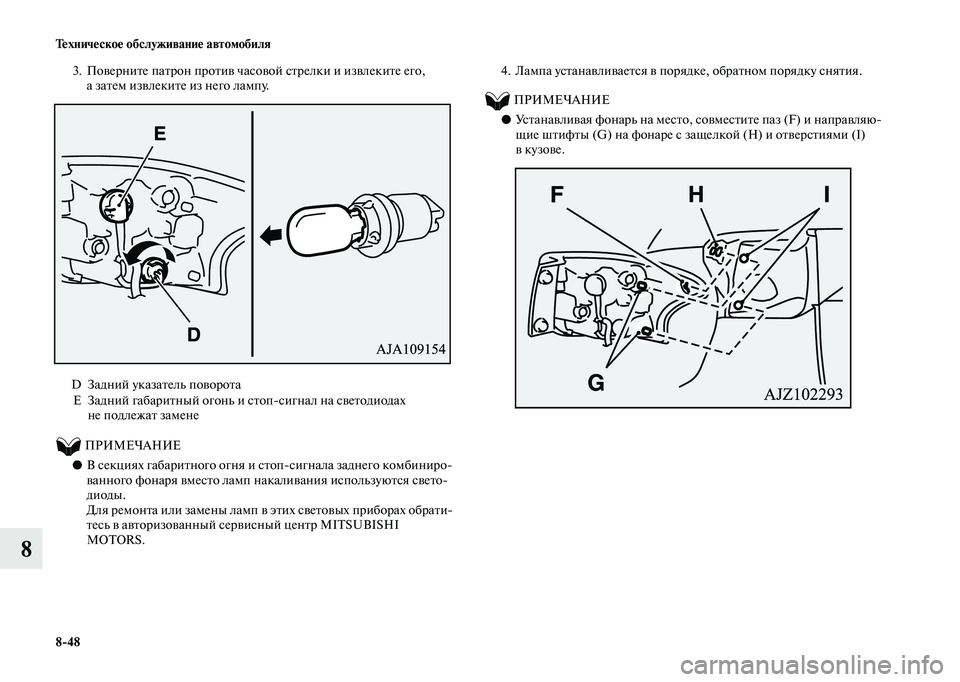

3. Поверните патрон против часовой стрелки и извлеките его,
а затем извлеките из него лампу.
ПРИМЕЧАНИЕ
●В секциях габаритного огня и стопсигнала заднего комбиниро
ванного фонаря вместо ламп накаливания используются свето
диоды.
Для ремонта или замены ламп в этих световых приборах обрати
тесь в авторизованный сервисный центр MITSUBISHI
MOTORS.4. Лампа устанавливается в порядке, обратном порядку снятия.
ПРИМЕЧАНИЕ
●Устанавливая фонарь на место, совместите паз (F) и направляю
щие штифты (G) на фонаре с защелкой (H) и отверстиями (I)
вкузове.
D Задний указатель поворота
E Задний габаритный огонь и стопсигнал на светодиодах
не подлежат замене

Техническое обслуживание автомобиля
849
8
Фонари освещения номерного знакаE010046023251. Снимите фонарь (А), отжимая его в левую сторону кузова
автомобиля.2. Вставьте конец плоской отвертки, обернутый тканью, в вырез,
отожмите защелку (В) в сторону и снимите рассеиватель.
3. Извлеките лампу из патрона.

850 Техническое обслуживание автомобиля
8
4. Лампа устанавливается в порядке, обратном порядку снятия.
ПРИМЕЧАНИЕ
●Устанавливая фонарь на место, сначала вставьте защелку (С),
затем защелку (D).

9
Технические характеристики
Идентификационные таблички и надписи . . . . . 9 2
Габаритные размеры автомобиля . . . . . . . . . . . . . 9 5
Эксплуатационные характеристики
автомобиля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 7
Весовые параметры автомобиля . . . . . . . . . . . . . . 9 8
Технические характеристики двигателя . . . . . . . 9 11
Электрооборудование . . . . . . . . . . . . . . . . . . . . . . . 9 12
Шины и колесные диски . . . . . . . . . . . . . . . . . . . . 9 13
Расход топлива . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 14
Заправочные объемы . . . . . . . . . . . . . . . . . . . . . . . 9 15

92 Технические характеристики
9Идентификационные
таблички и надписи
E01100105555
VIN (идентификационный номер автомобиля)
VIN выбит на перегородке между моторным отсеком и салоном
(см. рисунок).
Информационная табличка с данными
автомобиля*
Информационная табличка с данными автомобиля закреплена
в месте, указанном на рисунке.
