2020 MITSUBISHI OUTLANDER Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
837
8
Наружные световые приборыE01003305456
В скобках указан тип лампы.
ПРИМЕЧАНИЕ
●Лампы боковых повторителей указателей поворота (на крыльях)
не заменяются отдельно.
Для ремонта или замены рекомендуется обратиться в авторизо
ванный сервисный центр MITSUBISHI MOTORS.
●В нижеперечисленных световых приборах вместо ламп накали
вания используются светодиоды. Для ремонта или замены ламп
в этих световых приборах обратитесь в авторизованный сервис
ный центр MITSUBISHI MOTORS.
• Фары дальнего света (светодиодные).
• Фары ближнего света (светодиодные).
• Габаритные огни.
• Дневные ходовые огни.
• Противотуманные фары (светодиодные)
• Боковые повторители указателей поворота (на наружных
зеркалах заднего вида).
Тип А: модификации с галогенными лампами фар
Тип B: модификации со светодиодными фарами
Передняя часть автомобиля
Ти п А
Тип B
1 Передние указатели поворота: 21 Вт (PY21W)
2Фары дальнего света
С галогенной лампой: 60 Вт (HB3)
Светодиоды: –
3Фары ближнего света
С галогенной лампой: 55 Вт (H7)
Светодиоды: –
4 Габаритные огни / дневные ходовые огни: –
5 Противотуманные фары*
С галогенной лампой 19 Вт (Н16)
Светодиоды: –
6 Боковые повторители указателей поворота (на крыльях)*: 5 Вт
7 Боковые повторители указателей поворота (на наружных
зеркалах заднего вида)*

838 Техническое обслуживание автомобиля
8
В скобках указан тип лампы.
ПРИМЕЧАНИЕ
●В нижеперечисленных световых приборах вместо ламп накали
вания используются светодиоды. Для ремонта или замены ламп
в этих световых приборах обратитесь в авторизованный сервис
ный центр MITSUBISHI MOTORS.
• Верхний стопсигнал.
• Задние габаритные огни.
•Стопсигналы.
Световые приборы, расположенные внутри
автомобиля
E01003403727
ПРИМЕЧАНИЕ
●В нижеперечисленных световых приборах вместо ламп накали
вания используются светодиоды. Для ремонта или замены ламп
в этих световых приборах обратитесь в авторизованный сервис
ный центр MITSUBISHI MOTORS.
• СИД подсветки в потолочном светильнике.
• Передние лампы освещения пространства для ног.
• Лампа подсветки ящика в напольной консоли*. 1 Верхний стопсигнал: —
2 Задние габаритные огни: —
3 Задний противотуманный фонарь: 21 Вт (W21W)
4 Фонарь освещения номерного знака: 5 Вт (W5W)
5 Фонарь заднего хода: 16 Вт (W16W)
6 Задние указатели поворота: 21 Вт (WY21W)
7Стопсигналы: —
Задняя часть
автомобиля
1 Лампа освещения багажного отделения: 8 Вт
2 Задняя лампа освещения салона: 8 Вт
3 Лампа местной подсветки и передняя лампа освещения салона:
8 Вт
4 СИД подсветки в потолочном светильнике
5 Лампа подсветки косметического зеркала: 2 Вт
6 Лампа подсветки вещевого ящика панели приборов: 1,4 Вт

Техническое обслуживание автомобиля
839
8

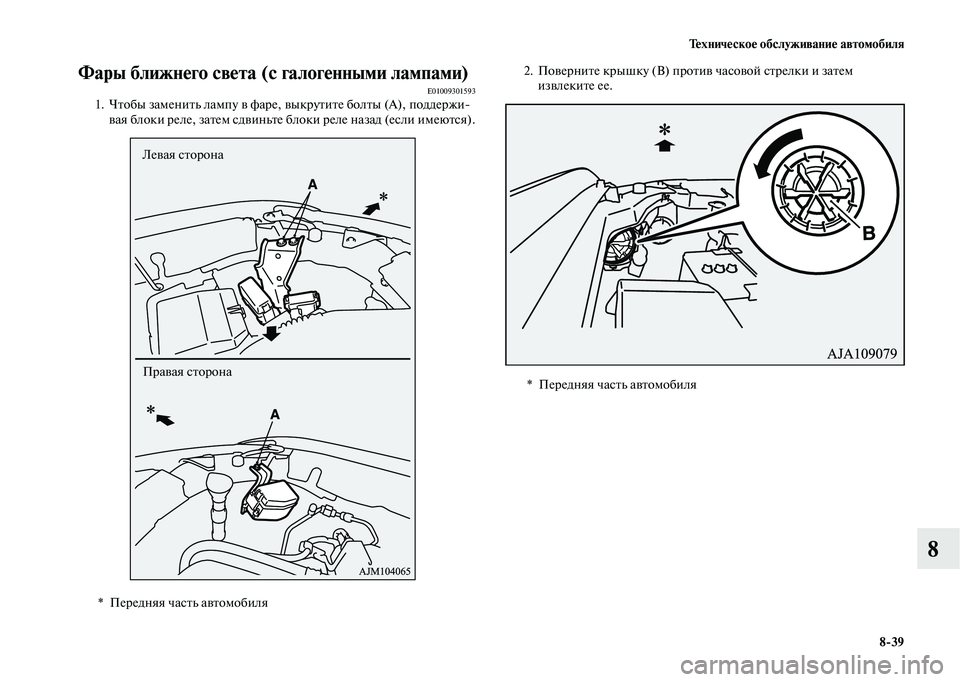

Фары ближнего света (с галогенными лампами)E010093015931. Чтобы заменить лампу в фаре, выкрутите болты (А), поддержи
вая блоки реле, затем сдвиньте блоки реле назад (если имеются).2. Поверните крышку (В) против часовой стрелки и затем
извлеките ее.
* Передняя часть автомобиля
Левая сторона
Правая сторона
*Передняя часть автомобиля

840 Техническое обслуживание автомобиля
8
3. Поверните патрон (C) против часовой стрелки и извлеките его,
а затем извлеките из него лампу.4. Лампа устанавливается в порядке, обратном порядку снятия.
ПРИМЕЧАНИЕ
●При установке лампы совместите выступ (D) с пазом (E)
на разъеме.

Техническое обслуживание автомобиля
841
8
Фары дальнего света (с галогенными лампами)E010094013341. Чтобы заменить лампу с правой стороны, извлеките пистон (А),
поддерживая горловину бачка омывателя, затем сдвиньте
горловину в направлении задней части автомобиля.2. Поверните крышку (B) против часовой стрелки и затем
извлеките ее.
*Передняя часть автомобиля

842 Техническое обслуживание автомобиля
8
3. Поверните лампу (C) против часовой стрелки и извлеките ее,
а затем нажмите на защелку (D) и отсоедините лампу (E).
4. Лампа устанавливается в порядке, обратном порядку снятия.Передние указатели поворотаE010038022901. Извлеките 12 пистонов (A, B) и снимите кожух (C).

Техническое обслуживание автомобиля
843
8
2. Поверните патрон (D) против часовой стрелки и извлеките его,
а затем, нажав на лампу, поверните ее против часовой стрелки
и извлеките из патрона.
3. Лампа устанавливается в порядке, обратном порядку снятия.Противотуманные фары (с галогенными лампами)*E010040034011. Для снятия крышки вставьте отвертку с плоским лезвием, обер
нутую тканью, между крышкой и бампером в точках, помечен
ных стрелками, аккуратно отожмите и снимите крышку (A).
* Передняя часть автомобиля

844 Техническое обслуживание автомобиля
8
2. Выкрутите три винта (В), затем снимите фару. ПРИМЕЧАНИЕ
●При откручивании болтов противотуманных фар следите, чтобы
по ошибке не выкрутить винты регулировки света фар (С).
