2020 CITROEN JUMPER SPACETOURER Priručnik (in Serbian)

215
F Ako imate dvokrilna vrata, odvrnite dva zavrtnja sa spoljašnje strane.
F

A
ko imate poklopac prtljažnika, sa
spoljašnje strane otkačite plastični
tapacirung, a zatim ga pomerite ka spolja da
biste ga uklonili. Zatim odvrnite dva zavrtnja
za pričvršćivanje svetla.
F

S
a unutrašnje strane, u zavisnosti od
verzije, uklonite ventilacioni otvor.
F

D
ok držite svetlo, pritisnite kopču koja se
nalazi sa unutrašnje strane, a zatim pažljivo
izvucite svetlo.
F

O
tkačite poklopac. F
U klonite lagano 3 jezička, a zatim izvadite
držač sijalice.
F

U
klonite neispravnu sijalicu blagim pritiskom
i okrećući je za jednu četvrtinu kruga u
smeru kazaljki na satu.
F

Z
amenite sijalicu.
Treće stop svetloW5W-5W
F U zavisnosti od verzije, otvorite zadnja vrata ili vrata prtljažnika. F

A
ko imate dvokrilna vrata, skinite plastični
poklopac pomoću odvijača.
F
A
ko imate prtljažnik, otkačite oblogu sa
svakog kraja okrećući je nagore, a zatim
uklonite središnje kukice da biste je uklonili.
F
K
roz otvor i pomoću odvijača izvucite svetlo
van.
F
O
tkačite električni konektor i izvucite svetlo.
F
O
krenite nosač sijalice za četvrtinu kruga
u smeru suprotnom od kretanja kazaljke na
satu i zamenite sijalicu koja ne radi.
Da biste ga ponovo namestili, pritisnite svetlo
da ga zakačite.
8
8VOX

216
Zamena sijalica za registarske
tablice
W5W-W
F Ubacite tanak odvijač u jedan od ureza stakla.
F

P
ovucite ga ka spolja da biste ga otkačili.
F

I
zvucite staklo i zamenite neispravnu
sijalicu.
Da biste ga ponovo namestili, pritisnite staklo
fara tako da se fiksira na mesto.
Plafonska svetla (prednje i
zadnje)
LED plafonska svetla
Za zamenu ovog tipa svetla, kontaktirajte dilera
CITROËN vozila ili stručni ser vis.
Kod prodavca CITROËN vozila možete da
nabavite komplet za zamenu LED svetala.
Plafonska svetla sa sijalicom
W5W-5W
Za ponovno postavljanje, zakačite staklo
na njegovo mesto i uverite se da je dobro
pričvršćeno.
Kabina sa platformom
(zadnja svetla)
1. Pokazivači pravca (P21W-21W).
2. Stop svetla (P21W-21W).
3. Poziciona svetla (R10W-10W).
4. Svetla za vožnju unazad (P21W-21W).
5. Svetla za maglu (P21W-21W).
F

O

tkačite staklo tako što ćete umetnuti tanak
odvijač u ureze na svakoj strani plafonskog
svetla.
F

S

kinite sijalicu i zamenite je. F

U
stanovite koja sijalica ne radi.
F

U
klonite četiri pričvrsna zavrtnja sa jedinice
fara i izvucite ih.
F

U
klonite neispravnu sijalicu blagim pritiskom
i okrećući je za jednu četvrtinu kruga u
smeru kazaljki na satu.
F

Z
amenite sijalicu.
U slučaju kvara

217

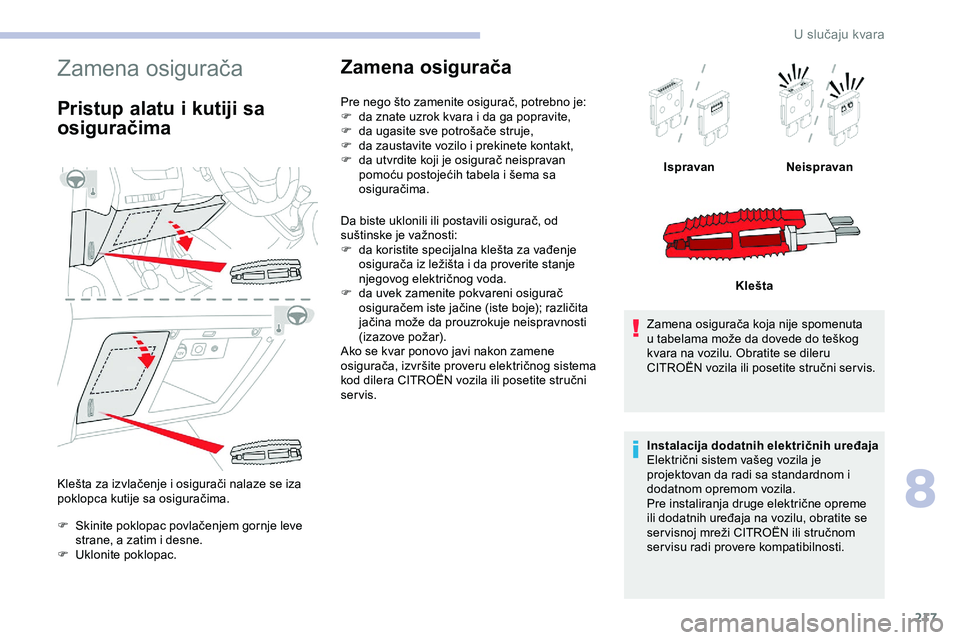

Zamena osigurača
Pristup alatu i kutiji sa
osiguračima
Klešta za izvlačenje i osigurači nalaze se iza
poklopca kutije sa osiguračima.
F
S
kinite poklopac povlačenjem gornje leve
strane, a zatim i desne.
F

U
klonite poklopac.
Zamena osigurača
Pre nego što zamenite osigurač, potrebno je:
F d a znate uzrok kvara i da ga popravite,
F

d
a ugasite sve potrošače struje,
F

d
a zaustavite vozilo i prekinete kontakt,
F

d
a utvrdite koji je osigurač neispravan
pomoću postojećih tabela i šema sa
osiguračima.
Da biste uklonili ili postavili osigurač, od
suštinske je važnosti:
F

d
a koristite specijalna klešta za vađenje
osigurača iz ležišta i da proverite stanje
njegovog električnog voda.
F

d
a uvek zamenite pokvareni osigurač
osiguračem iste jačine (iste boje); različita
jačina može da prouzrokuje neispravnosti
(izazove požar).
Ako se kvar ponovo javi nakon zamene
osigurača, izvršite proveru električnog sistema
kod dilera CITROËN vozila ili posetite stručni
servis. Zamena osigurača koja nije spomenuta
u tabelama može da dovede do teškog
kvara na vozilu. Obratite se dileru
CITROËN vozila ili posetite stručni ser vis.
Instalacija dodatnih električnih uređaja
Električni sistem vašeg vozila je
projektovan da radi sa standardnom i
dodatnom opremom vozila.
Pre instaliranja druge električne opreme
ili dodatnih uređaja na vozilu, obratite se
ser visnoj mreži CITROËN ili stručnom
ser visu radi provere kompatibilnosti.Ispravan
Neispravan
Klešta
8
U slučaju kvara

218
CITROËN odbija svaku odgovornost za
troškove nastale usled popravke vašeg
vozila ili za kvarove nastale ugrađivanjem
dodatne opreme koju CITROËN nije
isporučio niti preporučio, i koja nije
instalirana u skladu sa specifikacijama,
posebno kada kombinovana potrošnja
dodatne povezane opreme prelazi 10
miliampera.
Za više informacija o montaži opreme za
vuču ili o opremi tipa TA XI, obratite se
ser visnoj mreži CITROËN.
Verzija 1 (Eco)
Osigurači prikazani dole razlikuju se u
zavisnosti od opreme vozila.Osigurač
B r. Jačina
(A) Funkcije
F4 15Sirena.
F5 20Pumpa prednje/zadnje
prskalice za stakla.
F6 20Pumpa prednje/zadnje
prskalice za stakla.
F7 10Utičnica za dodatnu
opremu od 12 V u
zadnjem delu.
F8 20Jednostruki ili dvostruki
zadnji brisači.
F10/F11 30Unutrašnje/spoljašnje
brave, prednje i zadnje.
F14 5Alarm, hitni pozivi i
pozivi za pomoć.
F24 5Ekran na dodir, kamera
za vožnju unazad i
parking senzori.
F29 20Audio sistem, ekran
na dodir, CD čitač,
navigacija.
F32 15Utičnica za dodatnu
opremu od 12 V u
prednjem delu
Verzija 2 (Full)
Osigurači prikazani dole razlikuju se u
zavisnosti od opreme vozila.
Osigurač B r. Jačina
(A) Funkcije
F5 5Ekran na dodir, kamera
za vožnju unazad i
parking senzori.
F8 20Jednostruki ili dvostruki
zadnji brisači.
F10/F11 30Unutrašnje/spoljašnje
brave, prednje i zadnje.
F12 3Alarm.
F17 10Utičnica za dodatnu
opremu od 12 V u
zadnjem delu.
F33 15Utičnica za dodatnu
opremu od 12 V u
prednjem delu
F36 20Audio sistem, ekran
na dodir, CD čitač,
navigacija.
U slučaju kvara

219
Osigurači u odeljku za
motor
Kutija sa osiguračima nalazi se u delu sa
motorom blizu akumulatora.
Pristup osiguračima
F Otključajte obe bravice A.
F P odignite poklopac.
F

Z
amenite osigurač.
F

P
osle inter vencije, veoma pažljivo ponovo
vratite poklopac, a zatim zaključajte obe
bravice A da biste obezbedili zaptivenost
kutije sa osiguračima. Osigurači prikazani dole razlikuju se u
zavisnosti od opreme vozila.
Osigurač B r. Jačina
(A) Funkcije
F14 25Pumpa za pranje
stakala napred i nazad.
F19 30Motor prednjeg brisača.
F20 15Pumpa za pranje
stakala napred i nazad.
F21 20Pumpa za pranje
farova.
F22 15Sirena.
F23 15Desno dugo svetlo.
F24 15Levo dugo svetlo.
Akumulator od 12 V
Postupak za startovanje motora pomoću
drugog akumulatora ili za punjenje
ispražnjenog akumulatora.
Olovni akumulatori
Akumulatori sadrže štetne materije, kao
što su sumporna kiselina i olovo.
Oni se moraju uklanjati u skladu sa
zakonskim odredbama i ne smeju se ni u
kom slučaju bacati sa kućnim smećem.
Istrošene akumulatore i baterije bacajte
na specijalizovanim mestima za njihovo
sakupljanje.
Pre nego što rukujete akumulatorom,
zaštitite oči i lice.
Svaka operacija na akumulatoru mora se
izvršiti u provetrenoj sredini, daleko od
plamena ili izvora varnica da biste izbegli
rizik od eksplozije i požara.
Operite ruke na kraju operacije.
Kapacitet baterije
Dužina vozila Jačina u Ah
(amper-sat)
XS 480
M 640
XL 720/800
8
U slučaju kvara

220
Akumulator je smešten ispod poklopca motora.
F O tvorite haubu pomoću unutrašnje
ručice za otpuštanje, a zatim spoljašnje
sigurnosne bravice.
F

U
čvrstite držač haube.
Za više informacija o haubi i motoru
pogledajte odgovarajuće odeljke.
Paljenje pomoću drugog
akumulatora
Kada se akumulator vozila isprazni, motor
se može pokrenuti pomoću pomoćnog
akumulatora (eksternog ili akumulatora drugog
vozila) i pomoćnih kablova ili pomoću bustera
akumulatora.
Nikada ne startujte motor tako što ćete
povezati punjač akumulatora.
Nikada ne koristite buster akumulatora od
24 V ili više.
Proverite prethodno da li pomoćni
akumulator ima napon od 12 V i najmanje
jednaku zapreminu ispražnjenom
akumulatoru.
Dva vozila ne smeju da se dodiruju.
Isključite sve električne potrošače u oba
vozila (auto radio, brisači, svetla itd.).
Pobrinite se da pomoćni kablovi ne
prolaze blizu pokretnih delova motora
(ventilator, pojas, itd.).
Nemojte da prekidate spoj elektrode (+)
dok motor radi.
Uvek zamenite bateriju drugom istih
karakteristika.
Pristup akumulatoru
F Skinite plastični poklopac da biste pristupili
elektrodi (+) ako je vozilo njime opremljeno.
Elektroda (-) akumulatora nije dostupna.
Masa za pokretanje nalazi se u prednjem delu
vozila. F

P
odignite plastični poklopac elektrode (+),
ako je vozilo njime opremljeno.
F
P
ovežite cr veni kabl sa elektrodom (+)
pokvarenog akumulatora A (u nivou
savijenog metalnog dela), a zatim sa
elektrodom (+) pomoćnog akumulatora B ili
bustera.
F
P
ovežite kraj zelenog ili crnog kabla sa
elektrodom (-) pomoćnog akumulatora B
ili sa busterom (ili sa masom pomoćnog
vozila).
F
P
ovežite drugi kraj zelenog ili crnog kabla
sa masom C neispravnog vozila.
F S tartujte motor pomoćnog vozila i pustite ga
da radi nekoliko minuta.
F

D
elujte na starter vozila koje je u kvaru i
ostavite motor da radi.
Ako se motor odmah ne pokrene, prekinite
kontakt i malo sačekajte pre nego što izvršite
novi pokušaj.
U slučaju kvara

221
24v 12v
F Sačekajte da počne da radi u praznom hodu.
F

I
sključite pomoćne kablove obrnutim
redosledom .
F

V
ratite na mesto plastični poklopac
elektrode (+), ako je vozilo njime
opremljeno.
F

O
stavite motor da radi, dok se vozilo kreće
ili miruje, najmanje 30 minuta kako bi se
akumulator dovoljno napunio.
Da biste otkačili akumulator, obavite iste
radnje obrnutim redosledom.
Neke funkcije, uključujući Stop & Start,
nisu dostupne sve dok se akumulator ne
napuni dovoljno.
Punjenje akumulatora
pomoću punjača
Da biste obezbedili optimalno trajanje
akumulatora, neophodno je da on bude
napunjen do odgovarajućeg nivoa.
U određenim slučajevima može biti neophodno
da napunite akumulator:
-

a
ko vozilo najčešće koristite za kraće
relacije,
-

a
ko nećete voziti nekoliko sedmica.
Kontaktirajte prodajnu mrežu CITROËN ili
posetite stručni ser vis. Ako nameravate da sami punite
akumulator vozila, koristite samo
punjač koji je kompatibilan sa olovnim
akumulatorima nominalnog napona od
12 V.
Pridržavajte se uputstava o korišćenju
koja ste dobili od proizvođača punjača.
Nikada ne menjajte polaritete.
Nije potrebno isključivati akumulator.
F
P
rekinite kontakt.
F
I
sključite sve električne potrošače (audio-
sistem, svetla, brisači itd.). F
P
roverite stanje kablova punjača.
F
P
odignite plastični poklopac elektrode (+)
ako je vaše vozilo njime opremljeno.
F
P
riključite kablove punjača B na sledeći
način:
-
c
r veni pozitivni kabl (+) na elektrodu (+)
akumulatora A,
-
c
rni negativni kabl (-) na tačku
uzemljenja
C
na vozilu.
F
P
o završetku punjenja, isključite punjač B
pre iskopčavanja kablova iz akumulatora A .
F
I
sključite punjač B pre spajanja kablova sa
akumulatorom da biste izbegli sve opasne
varnice. Ako postoji ova nalepnica, neophodno
je koristiti isključivo punjač od 12 V
zbog rizika od nepopravljivog oštećenja
električnih komponenti povezanih sa
sistemom Stop & Start.
Nikada ne pokušavajte da napunite
zamrznuti akumulator - postoji opasnost
od eksplozije!
Ako se akumulator zamrzne, posetite
CITROËN dilera ili stručni ser vis, koji će
proveriti da li su unutrašnje komponente
oštećene i da li je rezer voar napukao,
što bi moglo da dovede do opasnosti od
curenja toksičnih i korozivnih kiselina.
8
8VOX

222
Isključivanje akumulatora
Kako bi se održao nivo punjenja dovoljan za
pokretanje motora, preporučuje se da isključite
akumulator ako se vozilo neće voziti u dužem
periodu.
Pre isključivanja akumulatora:
F
z
atvorite prozore i vrata pre isključivanja
akumulatora,
F

i
sključite sve električne potrošače (audio
sistem, brisače, osvetljenje itd).
F

i
sključite kontakt i sačekajte četiri minuta.
Na akumulatoru, odvojite sam (+) terminal.
Stezaljka za brzo otpuštanje
elektrode
Odvajanje elektrode (+) Ponovno povezivanje elektrode (+)
Nemojte na silu gurati polugu jer
zaključavanje nije moguće ako stezaljka
nije pravilno postavljena; ponovo
započnite postupak.
Nakon ponovnog spajanja
akumulatora
F Potpuno podignite polugu A da biste oslobodili stezaljku B .
F

O
dvojte stezaljku B tako što ćete je podići.
Nakon ponovnog spajanja akumulatora, dajte
kontakt i sačekajte 1 minut pre startovanja
motora da biste omogućili inicijalizaciju
elektronskih sistema. Tokom vožnje, nakon pr vog pokretanja
motora, može se desiti da sistem Stop &
Start ne radi.
U tom slučaju, sistem će ponovo biti
dostupan samo posle neprekidnog
perioda mirovanja vozila, a trajanje tog
perioda zavisi od spoljašnje temperature
i stepena napunjenosti akumulatora (do
oko 8 sati).
Vuč a
Postupak za vuču vašeg ili drugog vozila
pomoću demontažnog uređaja za vuču.
Pristup kuki za vuču
Kuka za vuču se nalazi u kutiji za alat.
F

P

otpuno podignite polugu A
.
F

Z

amenite otvorenu stezaljku B na
elektrodi
(+) .
F


G

urnite stezaljku
B nadole do kraja.
F

S

pustite polugu A da zaključate stezaljku
B. Ipak, ako nakon ove radnje nastave da se
javljaju manji problemi, obratite se ovlašćenom
ser visu CITROËN ili stručnom ser visu.
Pogledajte odgovarajući odeljak, neke sisteme
morate sami da resetujete, kao što su:
-
d
aljinska kontrola ili elektronski ključ (u
zavisnosti od verzije),
-
e
lektrični prozori,
-
e
lektrična vrata,
-
d
atum i vreme,
-
p
rethodno podešene radio-stanice.
U slučaju kvara
