2020 CITROEN JUMPER DISPATCH Kezelési útmutató (in Hungarian)

79
Biztonsági okokból - a hirtelen fékezésből
eredő balesetek elkerülése végett - a
padlón a nehéz csomagokat minél
közelebb helyezze a hátsó ülés(ek) vagy
üléspad háttámlájához.
Csomagtértakaró
F Ha ki szeretné venni, emelje meg.
F V isszahelyezéskor illessze a vezetőket a
megfelelő bemélyedésbe.
Erős lassítás esetén a csomagtértakaróra
helyezett tárgyak előrerepülhetnek
viselkedhetnek.
A raktér
kialakítása
Rögzítőgyűrűk
Biztonsági okokból, az esetleges hirtelen
fékezések esetére, a nehéz tárgyakat előre, a
kabinhoz a lehető legközelebb helyezze el.
A rakományt ajánlott a padlólemezen található
rögzítőgyűrűk segítségével szilárdan rögzíteni.
Rakományrögzítő
A padlólemezen az első ülések mögött egy
függőleges elválasztó védi a sofőrt és az első
üléssoron utazókat a rakomány mozgásaitól.
A rakomány rögzítésére a hátsó lemezen
található rögzítőgyűrűket használja.
3
Ergonómia és kényelem

80
Rakodással kapcsolatos
javaslatok
A rakomány súlyának meg kell felelnie
a legnagyobb megengedett guruló
össztömegnek (GTW).
A Motor specifikációról és a vontatható
terhekről további tudnivalókat a megfelelő
részben olvashat.
Ha szállítórendszert (tetőcsomagtartó-
rudak /tetőcsomagtartó) használ, vegye
figyelembe a rendszerhez megadott
maximális terhelhetőséget.
A Tetőcsomagtartó-rudakról/
tetőcsomagtartóról további tudnivalókat
a megfelelő részben olvashat.
Ellenőrizze, hogy a rakomány mérete,
alakja és tér fogata a járműben megfelel
a hatályos közlekedési előírásoknak,
valamint nem akadályozza a járművezetőt
a szabad kilátásban.
Acél vagy üveg elválasztóelem választja el a
rakteret a fülkétől.
A rakományt egyenletesen kell a raktér
területén eloszlatni, hogy ne zavarja meg
a jármű vezetését.
A rakományt helyezze közel az oldalsó
panelekhez, akár tolja is neki az oldalsó
paneleknek a kerékjárati ívek között.
Javasolt azonban a nehéz tárgyakat
előre, a kabinhoz a lehető legközelebb
elhelyezni az esetleges hirtelen fékezések
esetére.
Rögzítse erősen a rakomány összes
részét a rakodótér padlóján lévő
rögzítőgyűrűkkel.
További tudnivalókat a Belső
kialakításról
, különösen a
rögzítőgyűrűkről a megfelelő részben
talál. Az esetleges sérülések és balesetek
elkerülése érdekében a rakományt
stabilan kell rögzíteni, nehogy elcsússzon,
felboruljon, eldőljön vagy előre repüljön.
A rögzítéshez csakis az aktuális
szabványoknak (például a DIN-nek)
megfelelő rögzítőhevedereket használjon.
A hevederek megfelelő elhelyezésével
kapcsolatos további tudnivalókat a gyártó
kezelési útmutatójában olvashat.
A rakomány összetevői között ne legyen
szabad tér.
A rakomány elcsúszásának megelőzése
érdekében ne legyen szabad tér a
rakomány és a gépjármű paneljei között.
A rakomány stabilitását a hevedereken
kívül különböző erre szolgáló eszközökkel
(ékekkel, merev fatömbökkel vagy
párnázással) optimalizálhatja.
A gépjármű mosásakor sose tisztítsa a
belső részt közvetlenül vízsugárral.
Ergonómia és kényelem

81
Az ülőhelyek
kialakítása
Felső csomagrögzítő háló
Ez lehetővé teszi a rakodótér teljes
kapacitásának kihasználását, egészen a
plafonig:
-
a
z első ülések mögötti területen (1. sor),
ha a 2. és 3. sor ülései (és üléspadjai) le
vannak hajtva vagy ki vannak szerelve.
-

a h
átsó ülések (és üléspadok) mögötti
területen (2. sor), ha a 3. sor ülései (és
üléspadjai) le vannak hajtva vagy ki vannak
szerelve.
A háló rögzítése fent A háló rögzítése lent
(az 1. üléssor mögött)
Ha gépjárműve osztatlan üléspadokkal
vagy rögzített ülésekkel és üléspadokkal
rendelkezik:
Ha gépjárműve sínen csúsztatható ülésekkel
és üléspadokkal vagy önálló ülésekkel
rendelkezik:
A háló rögzítése lent
(az 2. üléssor mögött)
A háló elhelyezése
F Pattintsa ki a takaróelemeket a tető mindkét oldalán. F

A 2
. üléssor mindkét oldalán illessze
a kampókat a padlón található
reteszelőelemekbe (lásd a fenti ábrát). F
A 2
. üléssor mindkét oldalán illessze
a rögzítőket a padlón található
reteszelőelemekbe, majd negyed fordulattal
elfordítva reteszelje őket (lásd a fenti ábrát).
A rögzítőket minél közelebb helyezze a sín
ütközőjéhez.
F
H
asználja a rögzítőgyűrűket.
Pattintsa ki a felső takaróelemeket, és illessze
a helyükre az alsó kampókat (lásd fentebb).
F
H
ajtsa le (asztalka helyzet) vagy szerelje
ki a 2. és 3. sor üléseit és üléspadjait
(felszereltségtől függően).
F

Z
árja le a hátsó fűtés és légkondicionálás
szellőzőnyílásait (a felszereltségtől
függően).
F

T
ekerje le a csomagrögzítő hálót.
3
Ergonómia és kényelem

82
F A háló felső kampóit helyezze be a tetőn található rögzítésekbe, először az egyik,
majd a másik oldalon.
F

H
úzza ki teljesen a hevedereket.
F

M
indkét oldalon akassza be a hálót az
alsó kampókba (az 1. sor mögött) vagy a
rögzítőgyűrűkbe (a 2. sor mögött).
F

A h
evedereket meghúzva feszítse ki a hálót.
F

E
llenőrizze, hogy a háló megfelelően
rögzült-e és elég feszes-e.
Soha ne használja az ISOFIX-gyűrűt
a heveder rögzítéséhez, ha Top Tether
típusú gyerekülést használ.
Hátsó ablakok a 2.
üléssorban
Felszereltségtől függően a 2. üléssor oldalsó
ablakai nyithatók. A hátsó ablakok biztonsági
gyermekzárjáról
bővebben lásd a
kezelési útmutató megfelelő részét.
Oldalsó árnyékolórolók
A második üléssor ablakaira szerelt
árnyékolórolók védik az utasokat a
napsugárzástól.
Menet közben az ablaknak zár va, vagy
valamelyik állásban rögzítve kell lennie. A nyelv segítségével mindkét irányban
finoman kísérje az árnyékoló mozgását.
F

H
úzza le a rolót a nyelvnél ( A) fogva, majd
rögzítse a kampóra ( B).
Panoráma napfénytető
A kézzel mozgatható két különálló sötétítő
használatával nő a hő- és az akusztikai
komfor t.
Sötétítők
Nyitás/Zárás
F Fogja meg valamelyik sötétítő fogantyúját,
és tolja hátra vagy húzza előre a kívánt
helyzetig.
F

N

yomja össze a két kapcsolót, és mozgassa
az ablakot oldalirányban.
Ergonómia és kényelem

83
Lehajtható, elcsúsztatható
asztal
Shine, Business Lounge
Az asztal egy fedéllel záródó középső
tárolóhellyel rendelkezik. Kihajtva egy tárgyak
elhelyezésére alkalmas kétszárnyú asztallá
alakítható. Középen két pohár-/doboztartó
található, és kisebb tárgyak (bankkártya, toll
stb.) is elhelyezhetők.
Az egész egység egy sínre van szerelve, így a
2. és a 3. üléssorba egyaránt beszerelhető.
Tárolóhely
F A szőnyeg felhajtásával férhet hozzá a 11 literes tárolóhelyhez.
A tárolóhelyre legfeljebb 3 kg súlyt
helyezhet; ne lépje túl ezt az értéket.
Az ülés mozgatása előre
vagy hátrafelé
F Az ellenállási pont átlépése nélkül emelje meg a kart, és csúsztassa az egységet
előre vagy hátra. F

A
mikor elérte a kívánt helyzetet engedje el
a kart.
F
E
llenőrizze, hogy az asztal rögzítése
megfelelő-e a sínen. Ha nem, finoman
csúsztassa az elemet tovább a következő
szakaszig.
Az asztal felhajtott és lenyitott helyzetben
is mozgatható. A biztonság érdekében
célszerű az asztalt felhajtott állapotban
mozgatni.
Az asztal akadálytalan csúsztatása
érdekében győződjön meg arról, hogy
semmi nem akadályozza a sín útját.
Mielőtt bármilyen műveletet végezne,
távolítson el mindent az asztalról.
Kihajtás
F Használja a felső kapcsolót, és reteszelődésig hajtsa fel az egész asztalt.
3
Ergon

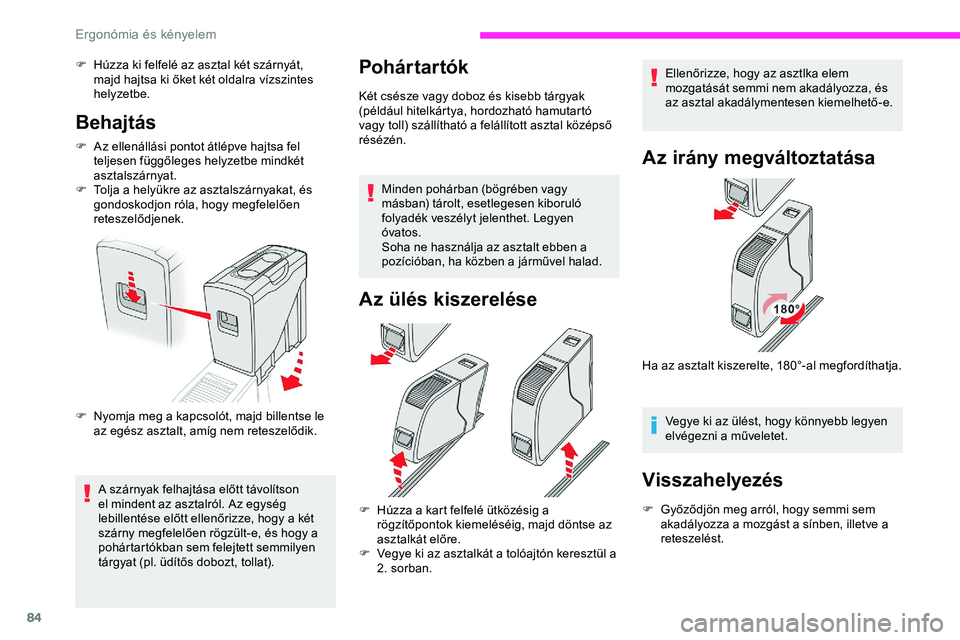

84
F Húzza ki felfelé az asztal két szárnyát, majd hajtsa ki őket két oldalra vízszintes
helyzetbe.
Behajtás
F Az ellenállási pontot átlépve hajtsa fel teljesen függőleges helyzetbe mindkét
asztalszárnyat.
F

T
olja a helyükre az asztalszárnyakat, és
gondoskodjon róla, hogy megfelelően
reteszelődjenek.
F

N
yomja meg a kapcsolót, majd billentse le
az egész asztalt, amíg nem reteszelődik.
A szárnyak felhajtása előtt távolítson
el mindent az asztalról. Az egység
lebillentése előtt ellenőrizze, hogy a két
szárny megfelelően rögzült-e, és hogy a
pohártartókban sem felejtett semmilyen
tárgyat (pl. üdítős dobozt, tollat).
Pohártartók
Két csésze vagy doboz és kisebb tárgyak
(például hitelkártya, hordozható hamutartó
vagy toll) szállítható a felállított asztal középső
résézén. Minden pohárban (bögrében vagy
másban) tárolt, esetlegesen kiboruló
folyadék veszélyt jelenthet. Legyen
óvatos.
Soha ne használja az asztalt ebben a
pozícióban, ha közben a járművel halad.
Az ülés kiszerelése
F Húzza a kart felfelé ütközésig a rögzítőpontok kiemeléséig, majd döntse az
asztalkát előre.
F

V
egye ki az asztalkát a tolóajtón keresztül a
2. sorban.
Az irány megváltoztatása
Vegye ki az ülést, hogy könnyebb legyen
elvégezni a műveletet.
Visszahelyezés
F Győződjön meg arról, hogy semmi sem akadályozza a mozgást a sínben, illetve a
reteszelést.Ellenőrizze, hogy az asztlka elem
mozgatását semmi nem akadályozza, és
az asztal akadálymentesen kiemelhető-e.
Ha az asztalt kiszerelte, 180°-al megfordíthatja.
Ergonómia és kényelem

85
F Ellenőrizze hogy a kar a legfelső pozícióban van-e (záró mechanizmus
használható). Ellenkező esetben húzza fel
a lehető legtávolabbi pozícióba a kart és
működtesse a mechanizmust.
F

I
llessze az asztalka elejét a sínekbe.
F

Ü
gyelve arra, hogy nem akadályozza a kart,
döntse le az egységet hátul, amíg a helyére
nem kattan.
F

E
llenőrizze, hogy az asztalka megfelelően
rögzült-e a sínen. Ha nem ez a helyzet,
mozgassa az egységet a sín következő
állásába.
Máskülönben baleset vagy hirtelen
fékezés esetén fennáll a sérülés veszélye.
F

E
ngedje el a kart, amíg a vezető be nem
kattan a sínbe. Amikor mozgatja az egységet, ügyeljen az
utas lábára.
A tároló használata a
sínpályán kívül
Ha az asztalt kiszereli, és a gépjárművön
kívül kívánja tárolni, tiszta helyen tartsa,
és ügyeljen rá, hogy a szerkezetbe ne
kerüljön idegen tárgy.
Ha az asztalt a gépjárművön kívül tárolja,
sima, vízszintes felületre helyezze a
vezetőkre támasztva, hogy ne sérüljenek
a látható részek.
Az asztal nem megfelelő használata
súlyos sérüléseket okozhat.
Menet közben soha ne használja az
asztalt nyitott vagy lehajtott állapotban.
Hirtelen fékezés esetén az asztalon levő
tárgyak lövedék módjára viselkedhetnek.
Indulás előtt győződjön meg róla, hogy az
asztal lehajtott állapotban van.
Soha ne üljön vagy támaszkodjon az
asztalszárnyakra.
Erre az asztal oldalára ragasztott matrica
is figyelmezteti.
Vigyázat, ha az asztalt
nem a gépjárműben
tárolja jobbra vagy balra
dől! Soha ne helyezzen forró tárgyakat
(pl. fazék, serpenyő) az asztalra, mert
megsérülhet a felszíne (és tűzveszélyes).
Amikor az asztal le van nyitva a tálcák
teherbírása maximum 10 kg. Ha nem
ügyel a maximális teherbírásra az
asztal részben vagy teljes egészében
károsodhat.
Ne hajtsa ki az asztalt, amikor az
egyszemélyes ülések között található,
mert megsérülhetnek az asztalszárnyak.
3
Ergonómia és kényelem

86
Amikor mozgatja az asztalt vagy egy
ülést előre vagy hátrafelé mozgat mindig
ellenőrizze, hogy a háttámla függőleges
helyzetben van-e és az asztal fel van-e
hajtva.A tálcák tárolásakor soha ne tegye
kezét a csúszófelületre, mert ujjai
becsípődhetnek. Használja a
rendelkezésre álló fogantyút.
Fűtés és szellőztetés
Ta n á c s o k
A szellőztetés és a légkondicionáló
használatához
F
A
z egyenletes levegőeloszlás
biztosítása érdekében ne takarja el
a szélvédő aljánál található külső
levegőbemeneti rácsokat, a fúvókákat,
szellőzőnyílásokat, a levegőkimeneti
nyílásokat és a csomagtartóban
található légelszívót.
F

N
e takarja el a műszer falon található,
az automata légkondicionáló
szabályozását szolgáló fényerő-
érzékelőt.
F

A t
ökéletes működőképesség
fenntartása érdekében havonta
egyszer-kétszer kapcsolja be legalább
5 -10 percre a légkondicionáló
rendszert.
F

H
a a rendszer nem hűt, kapcsolja ki,
és forduljon a CITROËN hálózathoz
vagy egy szakszer vizhez.
Maximális terhelés mellett, erős
emelkedőn, meleg időben történő
vontatás esetén a légkondicionáló
kikapcsolásával növelhető a motor
teljesítménye, és ezáltal javítható a
gépjármű vontatási képessége. Ne közlekedjen hosszú ideig kikapcsolt
szellőzéssel és tartós belsőlevegő-
keringetéssel (pára képződhet, és
romolhat a levegő minősége).
Ha a gépjármű hosszabb ideig napon
állt, és a belső levegő felforrósodott,
szellőztesse át az utasteret rövid ideig.
A levegőhozam-szabályozót állítsa
megfelelő szintre, hogy biztosítsa az
utastér levegőjének felfrissülését.
A légkondicionáló rendszerben zajló
páralecsapódás miatt álló helyzetben
a gépjármű alatt kisebb víztócsa
keletkezhet.
Ergon
