U nekim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih
i stražnjih svjetala normalna je pojava; ona
će nestati nekoliko minuta nakon paljenja
svjetala.
Elektroluminiscentne diode (LED)
Za zamjenu ovih žarulja obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Halogene žarulje
Kako bi se omogućilo dobro osvjetljenje,
provjerite je li žarulja ispravno postavljena
u
svom ležištu.Prednja svjetla
Model A
1. Dnevna svjetla/pozicijska svjetla/
pokazivači smjera (LED).
2. Kratka svjetla (LED).
3. Kratka/duga svjetla (LED).
4. Prednja svjetla za maglu (P21W).
Model B
1.Dnevna svjetla/pozicijska svjetla/
pokazivači smjera (LED).
2. Kratka svjetla (H7
– 55W).
3. Duga svjetla (HB3
– 65W).
4. Prednja svjetla za maglu (P21W).
8
U slučaju kvara

208

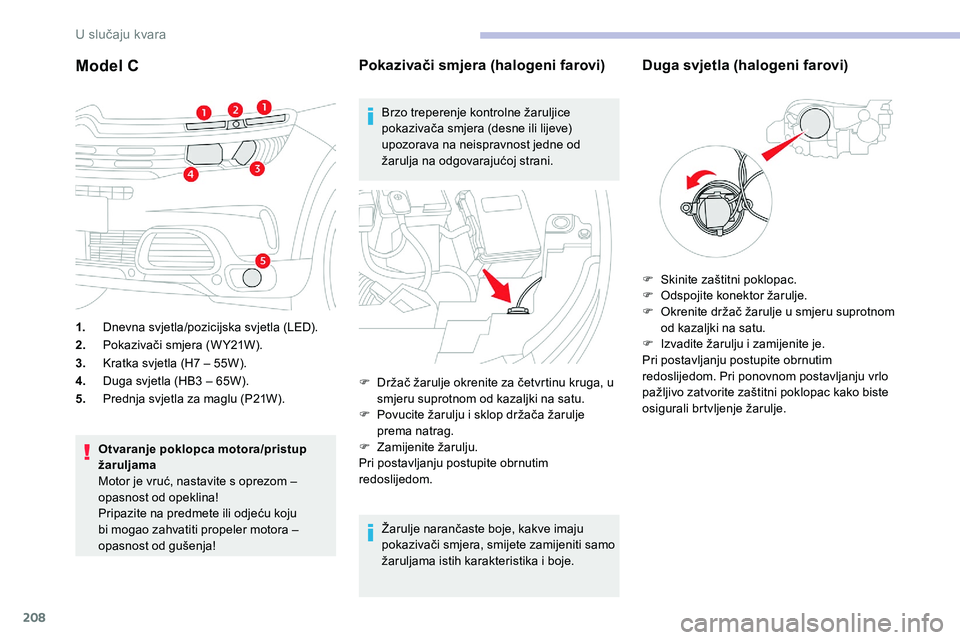

Model C
1.Dnevna svjetla/pozicijska svjetla (LED).
2. Pokazivači smjera (W Y21W).
3. Kratka svjetla (H7
– 55W).
4. Duga svjetla (HB3
– 65W).
5. Prednja svjetla za maglu (P21W).
Otvaranje poklopca motora/pristup
žaruljama
Motor je vruć, nastavite s
oprezom –
opasnost od opeklina!
Pripazite na predmete ili odjeću koju
bi mogao zahvatiti propeler motora –
opasnost od gušenja!
Pokazivači smjera (halogeni farovi)
Brzo treperenje kontrolne žaruljice
pokazivača smjera (desne ili lijeve)
upozorava na neispravnost jedne od
žarulja na odgovarajućoj strani.
Žarulje narančaste boje, kakve imaju
pokazivači smjera, smijete zamijeniti samo
žaruljama istih karakteristika i
boje.
Duga svjetla (halogeni farovi)
F Držač žarulje okrenite za četvrtinu kruga, u smjeru suprotnom od kazaljki na satu.
F

P
ovucite žarulju i sklop držača žarulje
prema natrag.
F

Z
amijenite žarulju.
Pri postavljanju postupite obrnutim
redoslijedom. F

Sk
inite zaštitni poklopac.
F
O
dspojite konektor žarulje.
F
O
krenite držač žarulje u smjeru suprotnom
od kazaljki na satu.
F
I
zvadite žarulju i zamijenite je.
Pri postavljanju postupite obrnutim
redoslijedom. Pri ponovnom postavljanju vrlo
pažljivo zatvorite zaštitni poklopac kako biste
osigurali brtvljenje žarulje.
U slučaju kvara

209
Kratka svjetla (halogeni farovi)
F Skinite zaštitni poklopac.
F O dspojite konektor žarulje.
F

O
krenite žarulju za četvrtinu kruga u smjeru
suprotnom od smjera kazaljki na satu
i
zamijenite je.
Pri postavljanju postupite obrnutim
redoslijedom. Pri ponovnom postavljanju vrlo
pažljivo zatvorite zaštitni poklopac kako biste
osigurali brtvljenje žarulje.
Dnevna svjetla/pozicijska svjetla
(LED)
Za zamjenu žarulja s elektroluminiscentnim
d iodama, obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Zamjena žarulje prednjeg svjetla za
magluZa zamjenu ovih žarulja možete se
obratiti i mreži CITROËN ili nekoj stručnoj
radionici.
Bočni pokazivači smjera (LED)
Za zamjenu ove vrste diodnih žarulja, obratite
se mreži CITROËN ili nekoj stručnoj radionici.
Spot svjetla u v anjskim retrovizorima
(LED)
Za zamjenu ove vrste diodnog svjetla obratite
se mreži CITROËN ili nekoj stručnoj radionici.
F

U

metnite plosnati odvijač u

rupu na letvici.
F

O

tkopčajte okvir prednjeg svjetla za maglu
povlačenjem odvijača.
F

O

dvijačem torx skinite dva vijka kojima je
pričvršćen modul.
F
I
zvadite modul iz njegovog ležišta.
F

O

dspojite konektor od držača žarulje.
F

O

krenite držač žarulje za četvrtinu kruga
i

izvadite ga.
F

Z

amijenite sklop.
Pri postavljanju postupite obrnutim
redoslijedom.
8
U slučaju kvara

210
Stražnja svjetla
1.Stop svjetla (LED).
2. Pozicijska svjetla (LED).
3. Pokazivači smjera (W Y21W).
4. Svjetla za vožnju unatrag (W16W).
5. Svjetla za maglu (P21W).
Pokazivači smjera (na
blatobranima)
F Otvorite poklopac prtljažnika i otkvačite
poklopac svjetala na odgovarajućoj strani.
F

O
dvijte vijak kojim je pričvršćeno svjetlo
cjevastim ključem od 10
mm.
F

K
ako se matica ne bi izgubila pri padu
u
oblogu blatobrana, prethodno postavite
krpu na dno.
F

R
ukom odvrnite i izvadite maticu svjetla.
F

I
zvadite kopču za pridržavanje, pritom malo
odmaknite svjetlo. F

I
zvana oprezno izvadite svjetlo povlačenjem
prema natrag, zatim prema gore.
F
O
dvojite provodnik kabela od lima.
F
A
ko je potrebno, upotrijebite univerzalna
kliješta da biste okrenuli držač žarulje za
četvrtinu kruga pa ga izvadite.
F
I
zvadite žarulju i zamijenite je.
Pri postavljanju postupite obrnutim
redoslijedom.
Svjetla za vožnju unatrag (na
poklopcu prtljažnika)
F Otvorite prtljažnik i umetnite plosnati odvijač
u utor za oslobađanje poklopca svjetla na
odgovarajućoj strani.
F

O
dvijte vijak kojim je pričvršćeno svjetlo
cjevastim ključem od 10
mm.
F

R
ukom odvrnite i izvadite maticu svjetla.
F

I
zvadite kopču za pridržavanje, pritom malo
odmaknite svjetlo.
U slučaju kvara

211
Pri postavljanju postupite obrnutim
redoslijedom.
Svjetla za maglu
Ako žarulju mijenjate nekoliko minuta
nakon isključivanja kontakta, pripazite da
ne dotaknete prigušni lonac jer biste se
mogli opeći!
Treće stop svjetlo (LED)
Za zamjenu ove vrste diodnih svjetala, obratite
se mreži CITROËN ili nekoj stručnoj radionici.
Svjetla registarske pločice
(W5W)
Unutrašnja rasvjeta
Stropna svjetla
Prednje stropno svjetlo
F S vanjske strane oprezno izvadite svjetlo povlačenjem prema natrag.
F

O
dspojite konektor svjetla pritiskom na obje
strane.
F

O
krenite držač žarulje za četvrtinu kruga
i
izvadite ga.
F

I
zvadite žarulju i zamijenite je.
Ove žarulje zamjenjuju se s
vanjske strane
stražnjeg branika:
F

z
avucite ruku ispod branika,
F

o
krenite držač žarulje za četvrtinu kruga
i
uklonite ga, F

ž
arulju okrenite za četvrtinu kruga
i zamijenite je.
Pri postavljanju postupite obrnutim
redoslijedom.
F

U
metnite tanak odvijač u jedan od vanjskih
utora u
prozirnoj plastici.
F

O
tkvačite je guranjem prema van.
F

S
kinite prozirnu plastiku.
F

Z
amijenite neispravnu žarulju.
Prilikom postavljanja, pritiskom uglavite
prozirnu plastiku.
Stražnje stropno svjetlo
Za zamjenu te vrste svjetla obratite se mreži
CITROËN ili nekoj stručnoj radionici.
8
U slučaju kvara

212
Prtljažnik (W5W)
F Malim plosnatim odvijačem otkopčajte poklopac.
F

I
zvadite žarulju i zamijenite je.
F

P
ostavite jedinicu natrag na mjesto.
Zamjena osigurača
Pristup alatima
Štipaljka se nalazi iza poklopca kućišta
osigurača na armaturnoj ploči.
F
O
tkvačite poklopac povlačenjem gornjeg
dijela.
F

P
otpuno skinite poklopac.
F

I
zvadite štipaljku iz ležišta.
Zamjena osigurača
Prije mijenjanja osigurača potrebno je:
F u tvrditi uzrok kvara i otkloniti ga,
F

i
sključiti sve električne potrošače,
F

z
akočiti vozilo i prekinuti kontakt,
F

i
dentificirati neispravan osigurač primjenom
tablica namjene i
shema na sljedećim
stranicama.
Prilikom zamjene osigurača, obavezno treba:
F

k
oristiti posebnu štipaljku za vađenje
osigurača iz njegovog ležišta i
provjeriti
stanje njegove niti.
F

u
vijek zamijeniti neispravan osigurač
osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati
neispravnost (opasnost od požara).
Ako se kvar ponovi nedugo nakon zamjene
osigurača, dajte provjeriti električnu opremu
u
mreži CITROËN ili u nekoj stručnoj radionici.
Zamjena osiguračem koji nije naveden
u
sljedećim tablicama namjene mogla bi
uzrokovati ozbiljan kvar u
vašem vozilu.
Obratite se mreži CITROËN ili nekoj
stručnoj radionici.
U slučaju kvara

213
Ugradnja dodatne električne opreme
Strujni krug vašeg vozila projektiran je
tako da radi sa serijskom i izbornom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora u
vozilo obratite
se mreži CITROËN ili nekoj stručnoj
radionici. CITROËN ne prihvaća nikakvu
odgovornost za troškove nastale
popravcima vašeg vozila ili za popravak
neispravnosti zbog ugradnje dodatne
opreme koju nije isporučio niti preporučio
CITROËN i
koja nije ugrađena prema
njegovim pravilima, naročito ako svi
dodatno priključeni uređaji ukupno troše
više od 10 miliampera.
Osigurači u a
rmaturnoj
ploči
Kućište osigurača smješteno je u lijevom
d onjem dijelu armaturne ploče.
Pristup osiguračima
F Otkvačite poklopac povlačenjem gornjeg dijela.
Ispravan
Neispravan
Štipaljka
8
U slučaju kvara

214
Donje kućište osiguračaF145Alarm (jedinica).
F18 5Napajanje prikolice.
F28 5Alarm (sirena),
prijamnik daljinskog
upravljača grijanja/
ventilacije.
F29 20Taktilni tabletCITROËN
Connect Radio ili
CITROËN Connect Nav
F31 10Upaljač za cigarete/
prednja utičnica 12
V
F34 5Bežični punjač za
pametne telefone.Gornje kućište osigurača
Broj
osigurača Jakost (A)
Funkcije
F2 10Grijači retrovizora.
F3 40Stražnji impulsni
podizači prozora.
F5 40
Prednji impulsni električni
podizači prozora.
F6 15Utičnica 12 V u prtljažniku.
F730Grijači prednjih sjedala.
F10 30Panoramski krovni
prozor.
Broj
osigurača Jakost (A)
Funkcije
F4 15Zvučna signalizacija.
F6 20Pumpa za pranje vjetrobranskog
i
stražnjeg stakla.
F7 10Stražnja USB utičnica 12 V
F820Brisač stražnjeg stakla.
F10 30
Zaključavanje/otključavanje
vrata i
poklopca spremnika
goriva.
