2020 CITROEN C5 AIRCROSS Betriebsanleitungen (in German)

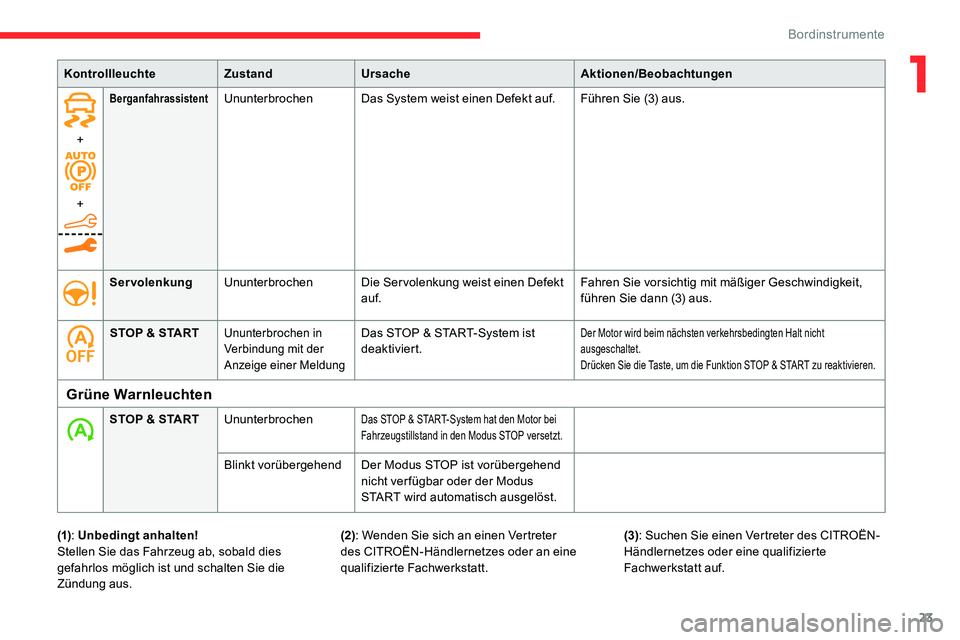

23
+
+
BerganfahrassistentUnunterbrochenDas System weist einen Defekt auf. Führen Sie (3) aus.
Servolenkung Ununterbrochen Die Servolenkung weist einen Defekt
auf. Fahren Sie vorsichtig mit mäßiger Geschwindigkeit,
führen Sie dann (3) aus.
STOP & START
Ununterbrochen in
Verbindung mit der
Anzeige einer MeldungDas STOP & START-System ist
deaktiviert.Der Motor wird beim nächsten verkehrsbedingten Halt nicht
ausgeschaltet.
Drücken Sie die Taste, um die Funktion STOP & START zu reaktivieren.
Kontrollleuchte ZustandUrsache Aktionen/Beobachtungen
Grüne Warnleuchten
STOP & STARTUnunterbrochenDas STOP & START-System hat den Motor bei
Fahrzeugstillstand in den Modus STOP versetzt.
Blinkt vorübergehend Der Modus STOP ist vorübergehend
nicht ver fügbar oder der Modus
START wird automatisch ausgelöst.
(1) : Unbedingt anhalten!
Stellen Sie das Fahrzeug ab, sobald dies
gefahrlos möglich ist und schalten Sie die
Zündung aus. (3)
: Suchen Sie einen Vertreter des CITROËN-
Händlernetzes oder eine qualifizierte
Fachwerkstatt auf.
(2): Wenden Sie sich an einen Vertreter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
1
Bordinstrumente

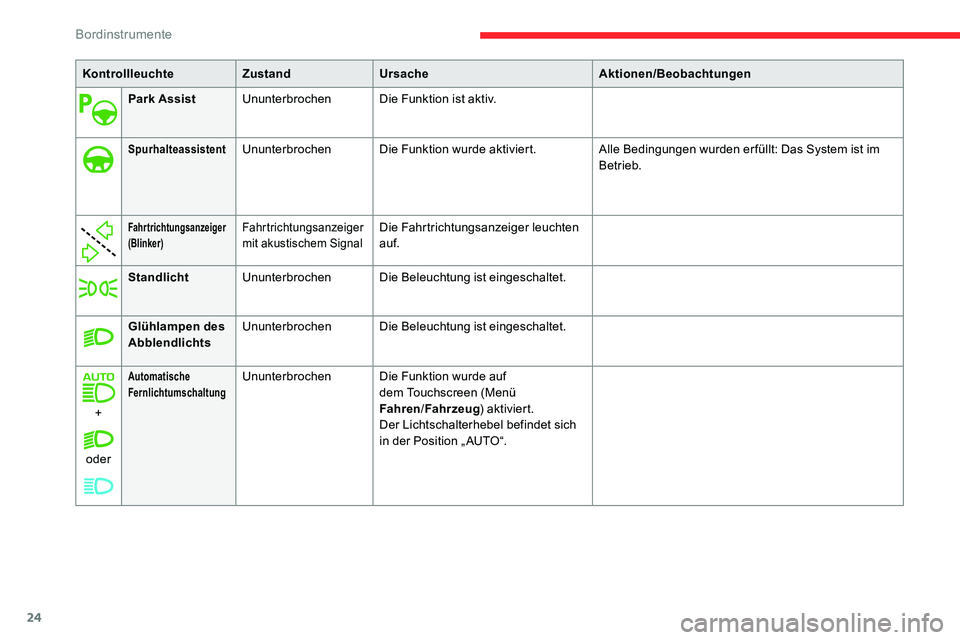

24
KontrollleuchteZustandUrsache Aktionen/Beobachtungen
Park Assist Ununterbrochen Die Funktion ist aktiv.
SpurhalteassistentUnunterbrochenDie Funktion wurde aktiviert. Alle Bedingungen wurden er füllt: Das System ist im
Betrieb.
Fahrtrichtungsanzeiger
(Blinker)Fahrtrichtungsanzeiger
mit akustischem SignalDie Fahrtrichtungsanzeiger leuchten
auf.
Standlicht Ununterbrochen Die Beleuchtung ist eingeschaltet.
Glühlampen des
Abblendlichts Ununterbrochen
Die Beleuchtung ist eingeschaltet.
+
oder
Automatische
FernlichtumschaltungUnunterbrochen Die Funktion wurde auf
dem Touchscreen (Menü
Fahren/Fahrzeug ) aktiviert.
Der Lichtschalterhebel befindet sich
in der Position „ AUTO“.
Bordinstrumente

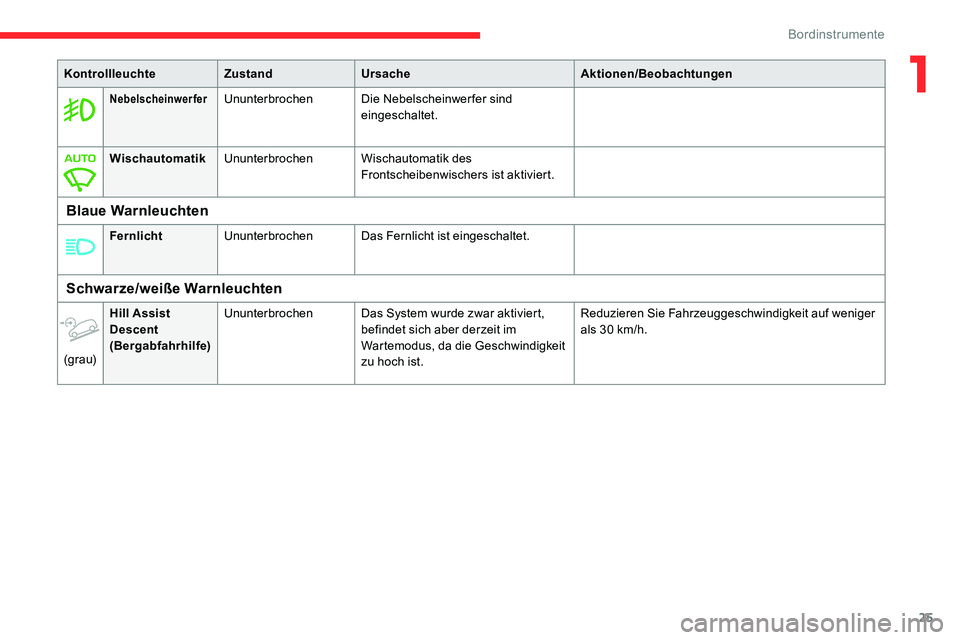

25
NebelscheinwerferUnunterbrochen Die Nebelscheinwerfer sind eingeschaltet.
Wischautomatik Ununterbrochen Wischautomatik des
Frontscheibenwischers ist aktiviert.
Blaue Warnleuchten
FernlichtUnunterbrochen Das Fernlicht ist eingeschaltet.
Kontrollleuchte
ZustandUrsache Aktionen/Beobachtungen
Schwarze/weiße Warnleuchten
(g r au)Hill Assist
Descent
(Bergabfahrhilfe)
Ununterbrochen
Das System wurde zwar aktiviert,
befindet sich aber derzeit im
Wartemodus, da die Geschwindigkeit
zu hoch ist. Reduzieren Sie Fahrzeuggeschwindigkeit auf weniger
als 30
km/h.
1
Bordinstrumente

26

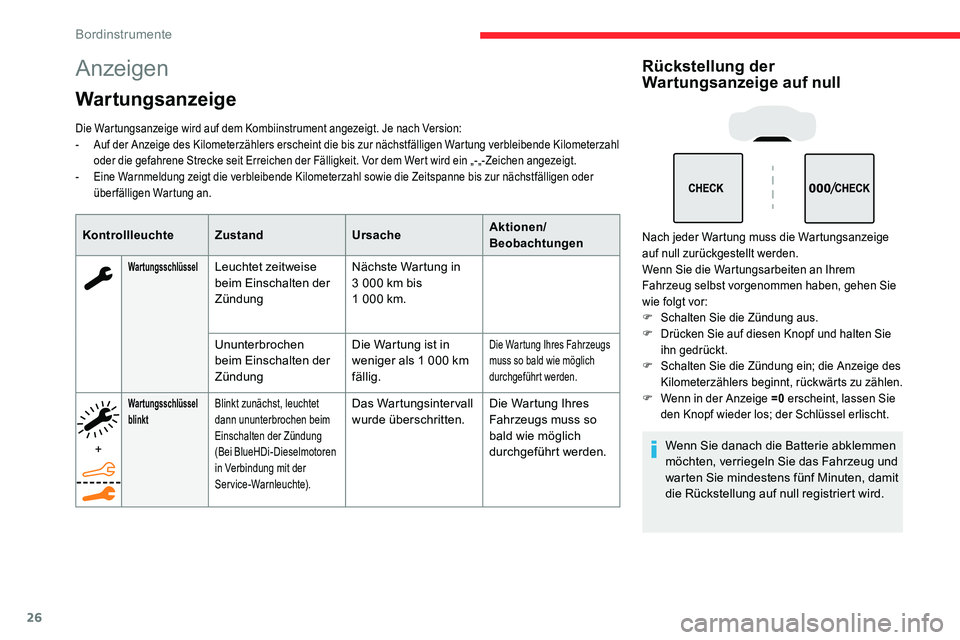

Anzeigen
Wartungsanzeige
Die Wartungsanzeige wird auf dem Kombiinstrument angezeigt. Je nach Version:
- Auf der Anzeige des Kilometerzählers erscheint die bis zur nächstfälligen Wartung verbleibende Kilometerzahl
oder die gefahrene Strecke seit Erreichen der Fälligkeit. Vor dem Wert wird ein „-„-Zeichen angezeigt.
-

E
ine Warnmeldung zeigt die verbleibende Kilometerzahl sowie die Zeitspanne bis zur nächstfälligen oder
überfälligen Wartung an.
Kontrollleuchte Zustand UrsacheAktionen/
Beobachtungen
WartungsschlüsselLeuchtet zeitweise
beim Einschalten der
ZündungNächste Wartung in
3
000 km bis
1
000 km.
Ununterbrochen
beim Einschalten der
Zündung Die Wartung ist in
weniger als 1
000 km
fällig.
Die Wartung Ihres Fahrzeugs
muss so bald wie möglich
durchgeführt werden.
+
Wartungsschlüssel
blinktBlinkt zunächst, leuchtet
dann ununterbrochen beim
Einschalten der Zündung
(Bei BlueHDi-Dieselmotoren
in Verbindung mit der
Service-Warnleuchte).Das Wartungsintervall
wurde überschritten. Die Wartung Ihres
Fahrzeugs muss so
bald wie möglich
durchgeführt werden.
Rückstellung der
Wartungsanzeige auf null
Nach jeder Wartung muss die Wartungsanzeige
auf null zurückgestellt werden.
Wenn Sie die Wartungsarbeiten an Ihrem
Fahrzeug selbst vorgenommen haben, gehen Sie
wie folgt vor:
F

S
chalten Sie die Zündung aus.
F

D
rücken Sie auf diesen Knopf und halten Sie
ihn gedrückt.
F

S
chalten Sie die Zündung ein; die Anzeige des
Kilometerzählers beginnt, rückwärts zu zählen.
F

W
enn in der Anzeige =0 erscheint, lassen Sie
den Knopf wieder los; der Schlüssel erlischt.
Wenn Sie danach die Batterie abklemmen
möchten, verriegeln Sie das Fahrzeug und
warten Sie mindestens fünf Minuten, damit
die Rückstellung auf null registriert wird.
Bordinstrumente

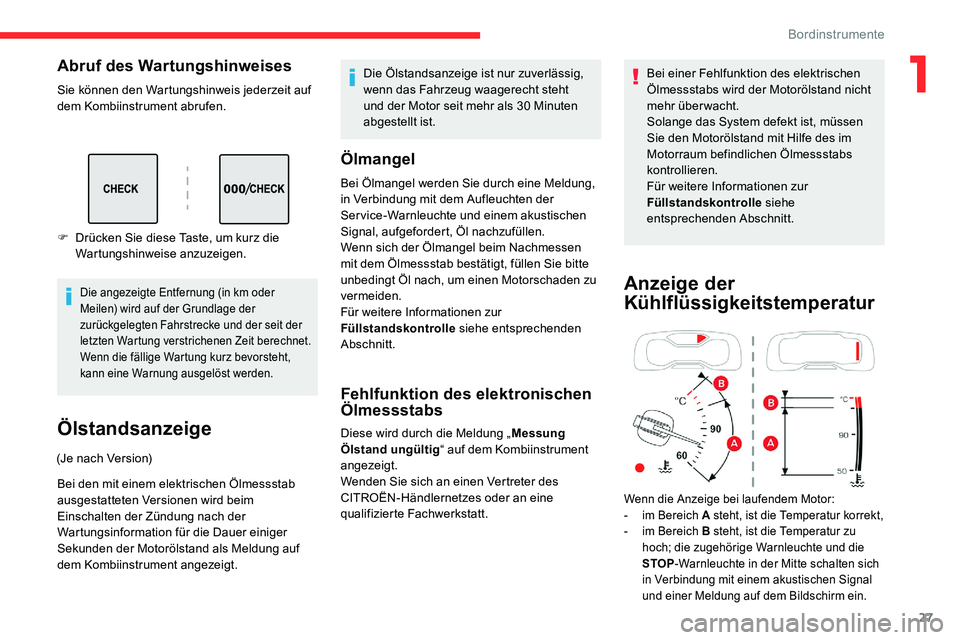

27
Abruf des Wartungshinweises
Sie können den Wartungshinweis jederzeit auf
dem Kombiinstrument abrufen.
Die angezeigte Entfernung (in km oder
Meilen) wird auf der Grundlage der
zurückgelegten Fahrstrecke und der seit der
letzten Wartung verstrichenen Zeit berechnet.
Wenn die fällige Wartung kurz bevorsteht,
kann eine Warnung ausgelöst werden.
F Drücken Sie diese Taste, um kurz die Wartungshinweise anzuzeigen.
Ölstandsanzeige
(Je nach Version)
Bei den mit einem elektrischen Ölmessstab
ausgestatteten Versionen wird beim
Einschalten der Zündung nach der
Wartungsinformation für die Dauer einiger
Sekunden der Motorölstand als Meldung auf
dem Kombiinstrument angezeigt. Die Ölstandsanzeige ist nur zuverlässig,
wenn das Fahrzeug waagerecht steht
und der Motor seit mehr als 30
Minuten
abgestellt ist.
Ölmangel
Bei Ölmangel werden Sie durch eine Meldung,
in Verbindung mit dem Aufleuchten der
Service-Warnleuchte und einem akustischen
Signal, aufgefordert, Öl nachzufüllen.
Wenn sich der Ölmangel beim Nachmessen
mit dem Ölmessstab bestätigt, füllen Sie bitte
unbedingt Öl nach, um einen Motorschaden zu
vermeiden.
Für weitere Informationen zur
Füllstandskontrolle siehe entsprechenden
Abschnitt.
Fehlfunktion des elektronischen
Ölmessstabs
Diese wird durch die Meldung „ Messung
Ölstand ungültig “ auf dem Kombiinstrument
angezeigt.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt. Bei einer Fehlfunktion des elektrischen
Ölmessstabs wird der Motorölstand nicht
mehr überwacht.
Solange das System defekt ist, müssen
Sie den Motorölstand mit Hilfe des im
Motorraum befindlichen Ölmessstabs
kontrollieren.
Für weitere Informationen zur
Füllstandskontrolle
siehe
entsprechenden Abschnitt.
Anzeige der
Kühlflüssigkeitstemperatur
Wenn die Anzeige bei laufendem Motor:
- i m Bereich A steht, ist die Temperatur korrekt,
-

i
m Bereich B steht, ist die Temperatur zu
hoch; die zugehörige Warnleuchte und die
STOP -Warnleuchte in der Mitte schalten sich
in Verbindung mit einem akustischen Signal
und einer Meldung auf dem Bildschirm ein.
1
Bordinstrumente

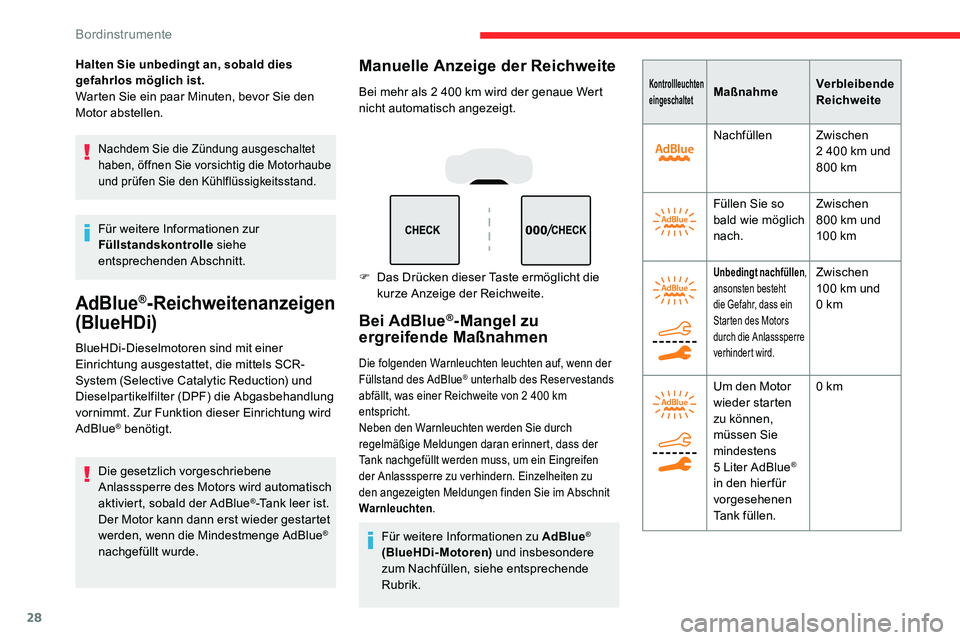

28
Halten Sie unbedingt an, sobald dies
gefahrlos möglich ist.
Warten Sie ein paar Minuten, bevor Sie den
Motor abstellen.
Nachdem Sie die Zündung ausgeschaltet
haben, öffnen Sie vorsichtig die Motorhaube
und prüfen Sie den Kühlflüssigkeitsstand.
Für weitere Informationen zur
Füllstandskontrolle siehe
entsprechenden Abschnitt.
AdBlue®-Reichweitenanzeigen
(BlueHDi)
BlueHDi-Dieselmotoren sind mit einer
Einrichtung ausgestattet, die mittels SCR-
System (Selective Catalytic Reduction) und
Dieselpartikelfilter (DPF) die Abgasbehandlung
vornimmt. Zur Funktion dieser Einrichtung wird
AdBlue
® benötigt.
Die gesetzlich vorgeschriebene
Anlasssperre des Motors wird automatisch
aktiviert, sobald der AdBlue
®-Tank leer ist.
Der Motor kann dann erst wieder gestartet
werden, wenn die Mindestmenge AdBlue
®
nachgefüllt wurde.
Manuelle Anzeige der Reichweite
Bei mehr als 2 400 km wird der genaue Wert
n icht automatisch angezeigt.
F

D
as Drücken dieser Taste ermöglicht die
kurze Anzeige der Reichweite.
Bei AdBlue®-Mangel zu
ergreifende Maßnahmen
Die folgenden Warnleuchten leuchten auf, wenn der
Füllstand des AdBlue® unterhalb des Reservestands
abfällt, was einer Reichweite von 2 400 km
entspricht.
Neben den Warnleuchten werden Sie durch
regelmäßige Meldungen daran erinnert, dass der
Tank nachgefüllt werden muss, um ein Eingreifen
der Anlasssperre zu verhindern. Einzelheiten zu
den angezeigten Meldungen finden Sie im Abschnit
Warnleuchten .
Für weitere Informationen zu AdBlue®
(BlueHDi-Motoren) und insbesondere
zum Nachfüllen, siehe entsprechende
Rubrik.
Kontrollleuchten
eingeschaltetMaßnahme Verbleibende
Reichweite
Nachfüllen Zwischen
2
400 km und
800
km
Füllen Sie so
bald wie möglich
nach. Zwischen
800
km und
10 0


km
Unbedingt nachfüllen ,
ansonsten besteht
die Gefahr, dass ein
Starten des Motors
durch die Anlasssperre
verhindert wird.Zwischen
100 km und
0
km
Um den Motor
wieder starten
zu können,
müssen Sie
mindestens
5

Liter AdBlue
®
in den hier für
vorgesehenen
Tank füllen. 0
km
Bordinstrumente

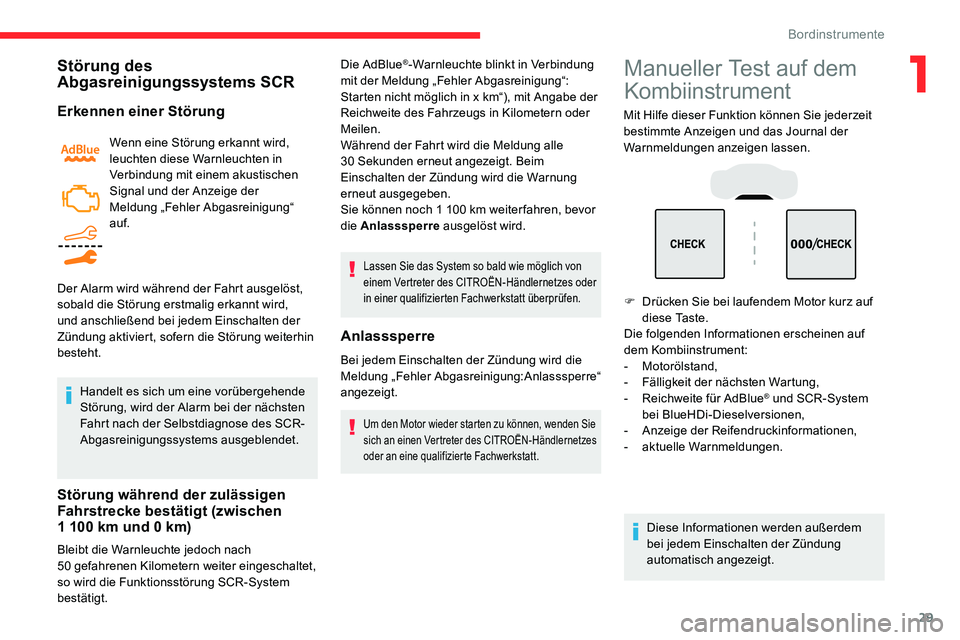

29
Störung des
Abgasreinigungssystems SCR
Erkennen einer Störung
Wenn eine Störung erkannt wird,
leuchten diese Warnleuchten in
Verbindung mit einem akustischen
Signal und der Anzeige der
Meldung „Fehler Abgasreinigung“
auf.
Der Alarm wird während der Fahrt ausgelöst,
sobald die Störung erstmalig erkannt wird,
und anschließend bei jedem Einschalten der
Zündung aktiviert, sofern die Störung weiterhin
besteht. Handelt es sich um eine vorübergehende
Störung, wird der Alarm bei der nächsten
Fahrt nach der Selbstdiagnose des SCR-
Abgasreinigungssystems ausgeblendet.
Störung während der zulässigen
Fahrstrecke bestätigt (zwischen
1 100 km und 0 km)
Bleibt die Warnleuchte jedoch nach
50 gefahrenen Kilometern weiter eingeschaltet,
so wird die Funktionsstörung SCR-System
bestätigt.
Lassen Sie das System so bald wie möglich von
einem Vertreter des CITROËN-Händlernetzes oder
in einer qualifizierten Fachwerkstatt überprüfen.
Anlasssperre
Bei jedem Einschalten der Zündung wird die
Meldung „Fehler Abgasreinigung:Anlasssperre“
angezeigt.
Um den Motor wieder starten zu können, wenden Sie
sich an einen Vertreter des CITROËN-Händlernetzes
oder an eine qualifizierte Fachwerkstatt.
Die AdBlue®-Warnleuchte blinkt in Verbindung
mit der Meldung „Fehler Abgasreinigung“:
Starten nicht möglich in x km“), mit Angabe der
Reichweite des Fahrzeugs in Kilometern oder
Meilen.
Während der Fahrt wird die Meldung alle
30


Sekunden erneut angezeigt. Beim
Einschalten der Zündung wird die Warnung
erneut ausgegeben.
Sie können noch 1
100 km weiter fahren, bevor
die Anlasssperre ausgelöst wird.Manueller Test auf dem
Kombiinstrument
Mit Hilfe dieser Funktion können Sie jederzeit
bestimmte Anzeigen und das Journal der
Warnmeldungen anzeigen lassen.
F

D
rücken Sie bei laufendem Motor kurz auf
diese Taste.
Die folgenden Informationen erscheinen auf
dem Kombiinstrument:
-


Motorölstand,
-
F

älligkeit der nächsten Wartung,
-

R
eichweite für AdBlue
® und SCR-System
bei BlueHDi-Dieselversionen,
-
A

nzeige der Reifendruckinformationen,
-
a

ktuelle Warnmeldungen.
Diese Informationen werden außerdem
bei jedem Einschalten der Zündung
automatisch angezeigt.
1
Bordinstrumente

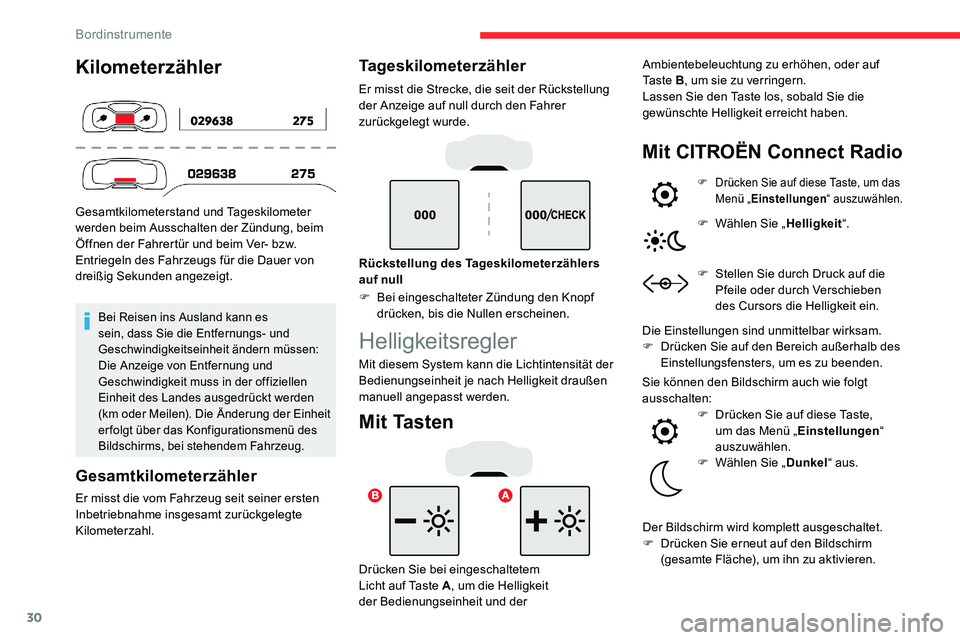

30
Kilometerzähler
Gesamtkilometerstand und Tageskilometer
werden beim Ausschalten der Zündung, beim
Öffnen der Fahrertür und beim Ver- bzw.
Entriegeln des Fahrzeugs für die Dauer von
dreißig Sekunden angezeigt.
Bei Reisen ins Ausland kann es
sein, dass Sie die Entfernungs- und
Geschwindigkeitseinheit ändern müssen:
Die Anzeige von Entfernung und
Geschwindigkeit muss in der offiziellen
Einheit des Landes ausgedrückt werden
(km oder Meilen). Die Änderung der Einheit
er folgt über das Konfigurationsmenü des
Bildschirms, bei stehendem Fahrzeug.
Gesamtkilometerzähler
Er misst die vom Fahrzeug seit seiner ersten
Inbetriebnahme insgesamt zurückgelegte
Kilometerzahl.
Tageskilometerzähler
Er misst die Strecke, die seit der Rückstellung
der Anzeige auf null durch den Fahrer
zurückgelegt wurde.
Rückstellung des Tageskilometerzählers
auf null
F
B
ei eingeschalteter Zündung den Knopf
drücken, bis die Nullen erscheinen.
Helligkeitsregler
Mit diesem System kann die Lichtintensität der
Bedienungseinheit je nach Helligkeit draußen
manuell angepasst werden.
Mit Tasten
Mit CITROËN Connect Radio
F Drücken Sie auf diese Taste, um das Menü „ Einstellungen “ auszuwählen.
F Wählen Sie „ Helligkeit“.
F
S
tellen Sie durch Druck auf die
Pfeile oder durch Verschieben
des Cursors die Helligkeit ein.
Die Einstellungen sind unmittelbar wirksam.
F

D

rücken Sie auf den Bereich außerhalb des
Einstellungsfensters, um es zu beenden.
Drücken Sie bei eingeschaltetem
Licht auf Taste A , um die Helligkeit
der Bedienungseinheit und der Sie können den Bildschirm auch wie folgt
ausschalten:
F

D
rücken Sie auf diese Taste,
um das Menü „ Einstellungen “
auszuwählen.
F

W
ählen Sie „ Dunkel“ aus.
Der Bildschirm wird komplett ausgeschaltet.
F

D

rücken Sie erneut auf den Bildschirm
(gesamte Fläche), um ihn zu aktivieren.
Ambientebeleuchtung zu erhöhen, oder auf
Ta s t e B
, um sie zu verringern.
Lassen Sie den Taste los, sobald Sie die
gewünschte Helligkeit erreicht haben.
Bordinstrumente
