63

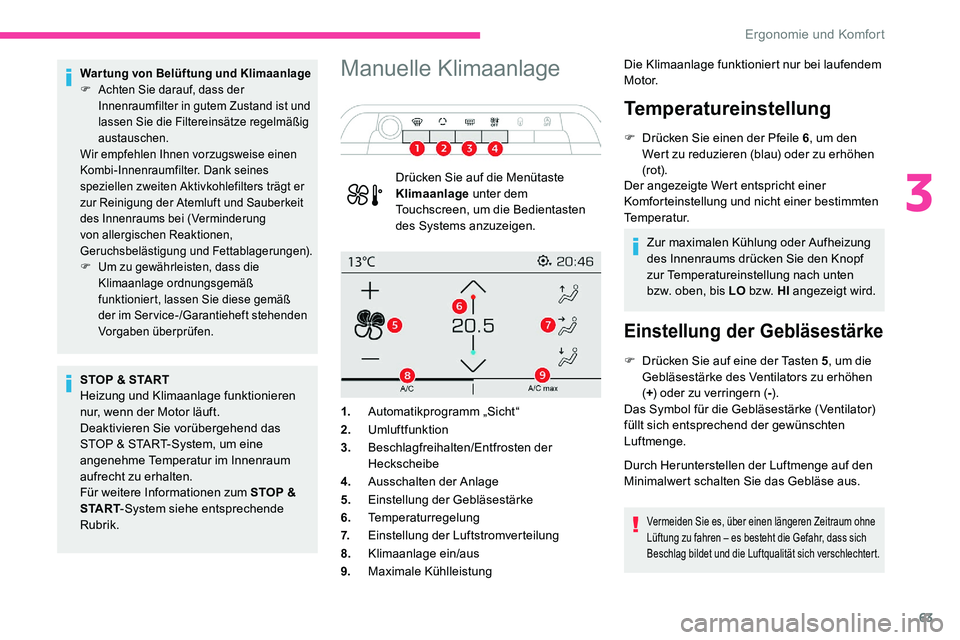

Wartung von Belüftung und Klimaanlage
F A chten Sie darauf, dass der
Innenraumfilter in gutem Zustand ist und
lassen Sie die Filtereinsätze regelmäßig
austauschen.
Wir empfehlen Ihnen vorzugsweise einen
Kombi-Innenraumfilter. Dank seines
speziellen zweiten Aktivkohlefilters trägt er
zur Reinigung der Atemluft und Sauberkeit
des Innenraums bei (Verminderung
von allergischen Reaktionen,
Geruchsbelästigung und Fettablagerungen).
F

U
m zu gewährleisten, dass die
Klimaanlage ordnungsgemäß
funktioniert, lassen Sie diese gemäß
der im Service-/Garantieheft stehenden
Vorgaben überprüfen.
STOP & START
Heizung und Klimaanlage funktionieren
nur, wenn der Motor läuft.
Deaktivieren Sie vorübergehend das
STOP & START-System, um eine
angenehme Temperatur im Innenraum
aufrecht zu erhalten.
Für weitere Informationen zum STOP &
S TA R T -System siehe entsprechende
Rubrik.
Manuelle Klimaanlage
Drücken Sie auf die Menütaste
Klimaanlage unter dem
Touchscreen, um die Bedientasten
des Systems anzuzeigen. Die Klimaanlage funktioniert nur bei laufendem
M o t o r.
Temperatureinstellung
F Drücken Sie einen der Pfeile 6
, um den
Wert zu reduzieren (blau) oder zu erhöhen
(rot).
Der angezeigte Wert entspricht einer
Komforteinstellung und nicht einer bestimmten
Temperatur.
Zur maximalen Kühlung oder Aufheizung
des Innenraums drücken Sie den Knopf
zur Temperatureinstellung nach unten
bzw. oben, bis LO bz w. HI angezeigt wird.
Einstellung der Gebläsestärke
F Drücken Sie auf eine der Tasten 5 , um die
Gebläsestärke des Ventilators zu erhöhen
( + ) oder zu verringern ( -).
Das Symbol für die Gebläsestärke (Ventilator)
füllt sich entsprechend der gewünschten
Luftmenge.
Durch Herunterstellen der Luftmenge auf den
Minimalwert schalten Sie das Gebläse aus.
Vermeiden Sie es, über einen längeren Zeitraum ohne
Lüftung zu fahren – es besteht die Gefahr, dass sich
Beschlag bildet und die Luftqualität sich verschlechtert.
1. Automatikprogramm „Sicht“
2. Umluftfunktion
3. Beschlagfreihalten/Entfrosten der
Heckscheibe
4. Ausschalten der Anlage
5. Einstellung der Gebläsestärke
6. Temperaturregelung
7. Einstellung der Luftstromverteilung
8. Klimaanlage ein/aus
9. Maximale Kühlleistung
3
Ergonomie und Komfort

64

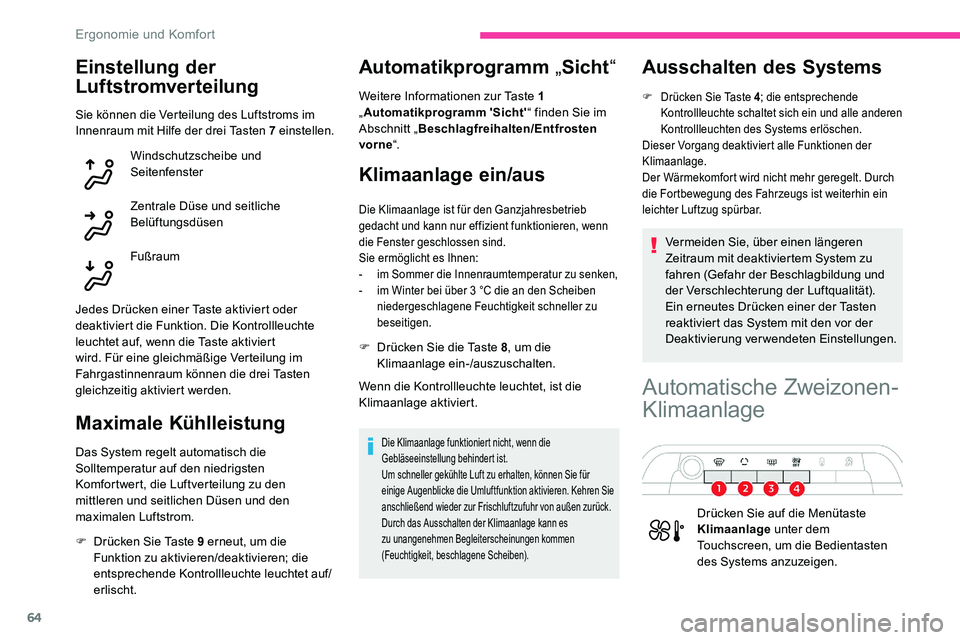

Einstellung der
Luftstromverteilung
Sie können die Verteilung des Luftstroms im
Innenraum mit Hilfe der drei Tasten 7 einstellen.
Windschutzscheibe und
Seitenfenster
Zentrale Düse und seitliche
Belüftungsdüsen
Fußraum
Jedes Drücken einer Taste aktiviert oder
deaktiviert die Funktion. Die Kontrollleuchte
leuchtet auf, wenn die Taste aktiviert
wird. Für eine gleichmäßige Verteilung im
Fahrgastinnenraum können die drei Tasten
gleichzeitig aktiviert werden.
Maximale Kühlleistung
Das System regelt automatisch die
Solltemperatur auf den niedrigsten
Komfortwert, die Luftverteilung zu den
mittleren und seitlichen Düsen und den
maximalen Luftstrom.
F

D
rücken Sie Taste 9 erneut, um die
Funktion zu aktivieren/deaktivieren; die
entsprechende Kontrollleuchte leuchtet auf/
erlischt.
Automatikprogramm „Sicht “
Weitere Informationen zur Taste 1
„Automatikprogramm 'Sicht' “ finden Sie im
Abschnitt „ Beschlagfreihalten/Entfrosten
vorne “.
Klimaanlage ein/aus
Die Klimaanlage ist für den Ganzjahresbetrieb
gedacht und kann nur effizient funktionieren, wenn
die Fenster geschlossen sind.
Sie ermöglicht es Ihnen:
-
i

m Sommer die Innenraumtemperatur zu senken,
-

i
m Winter bei über 3 °C die an den Scheiben
niedergeschlagene Feuchtigkeit schneller zu
beseitigen.
F Drücken Sie die Taste 8 , um die
Klimaanlage ein-/auszuschalten.
Wenn die Kontrollleuchte leuchtet, ist die
Klimaanlage aktiviert.
Die Klimaanlage funktioniert nicht, wenn die
Gebläseeinstellung behindert ist.
Um schneller gekühlte Luft zu erhalten, können Sie für
einige Augenblicke die Umluftfunktion aktivieren. Kehren Sie
anschließend wieder zur Frischluftzufuhr von außen zurück.
Durch das Ausschalten der Klimaanlage kann es
zu unangenehmen Begleiterscheinungen kommen
(Feuchtigkeit, beschlagene Scheiben).
Ausschalten des Systems
Vermeiden Sie, über einen längeren
Zeitraum mit deaktiviertem System zu
fahren (Gefahr der Beschlagbildung und
der Verschlechterung der Luftqualität).
Ein erneutes Drücken einer der Tasten
reaktiviert das System mit den vor der
Deaktivierung verwendeten Einstellungen.
F Drücken Sie Taste 4 ; die entsprechende
Kontrollleuchte schaltet sich ein und alle anderen
Kontrollleuchten des Systems erlöschen.
Dieser Vorgang deaktiviert alle Funktionen der
Klimaanlage.
Der Wärmekomfort wird nicht mehr geregelt. Durch
die Fortbewegung des Fahrzeugs ist weiterhin ein
leichter Luftzug spürbar.
Automatische Zweizonen-
Klimaanlage
Drücken Sie auf die Menütaste
Klimaanlage unter dem
Touchscreen, um die Bedientasten
des Systems anzuzeigen.
Ergonomie und Komfort

65
11.Zugriff auf die Sekundärseite
12 . Vorklimatisierung des Fahrgastbereichs
( je nach Version)
13. Auswahl der Einstellungen des
Automatikprogramms „Komfort“
(Langsam/Normal/Schnell)
14 . Einzonen-/Zweizonen-Klimaanlage
15. Funktion „ AQS“ (Air Quality System) ( je
n ac h Ve r s i o n)
Die Klimaanlage funktioniert bei laufendem
Motor, Sie können jedoch bei eingeschalteter
Zündung die Luftverteilung und die damit
verbundenen Betätigungen bedienen.
Aktivierung der Klimaanlage, Temperatur,
Luftmenge und Luftverteilung im Fahrgastraum
werden automatisch geregelt.
Temperatureinstellung
Fahrer und Beifahrer können die Temperatur
getrennt nach ihren Wünschen einstellen.
F

D
rücken Sie eine der Tasten 6, um den Wert
zu reduzieren (blau) oder zu erhöhen (rot).
1.
Automatikprogramm „Sicht“
2. Umluftfunktion
3. Beschlagfreihalten/Entfrosten der
Heckscheibe
4. Ausschalten der Anlage
5. Einstellung der Gebläsestärke
6. Temperaturregelung
7. Einstellung der Luftstromverteilung
8. Klimaanlage ein/aus
9. Maximale Kühlleistung
10. Aktivierung des Automatikprogramms
„Komfort“ Der angezeigte Wert entspricht einer
Komforteinstellung und nicht einer bestimmten
Temperatur.
Es empfiehlt sich, eine Differenz von mehr als
3
zwischen der linken und rechten Einstellung
zu vermeiden. Zur maximalen Kühlung oder Aufheizung
des Innenraums drücken Sie den Knopf
zur Temperatureinstellung nach unten
bzw. oben, bis LO bz w. HI
angezeigt wird.
Automatikprogramm
„Komfort “
F Drücken Sie die Taste 10 „AUTO “, um
den Automatikmodus der Klimaanlage
einzuschalten.
Bei Aufleuchten der Kontrollleuchte
dieser Taste arbeitet die Klimaanlage im
Automatikprogramm. Je nach dem von Ihnen
gewählten Komfortniveau regelt das System
auf optimale Art und Weise die Temperatur,
die Luftmenge und die Luftverteilung im
Fahrzeuginnenraum.
Sie können den Komfort im Fahrgastraum Ihren
Vorstellungen entsprechend anpassen, indem
Sie eine der drei auf der Sekundärseite, die
über die Taste 11


„OPTIONEN “ erreichbar ist,
aufgeführten Einstellungsarten auswählen.
Um eine bestehende, durch eine
entsprechende Kontrollleuchte angezeigte
Einstellung zu ändern, drücken Sie
nacheinander auf Taste 13 , um den
gewünschten Modus anzuzeigen:
„ Langsam “: sorgt vorzugsweise für wohltuende
Klimatisierung und Laufruhe durch Begrenzung
der Gebläsestärke.
3
Ergonomie und Komfort

66

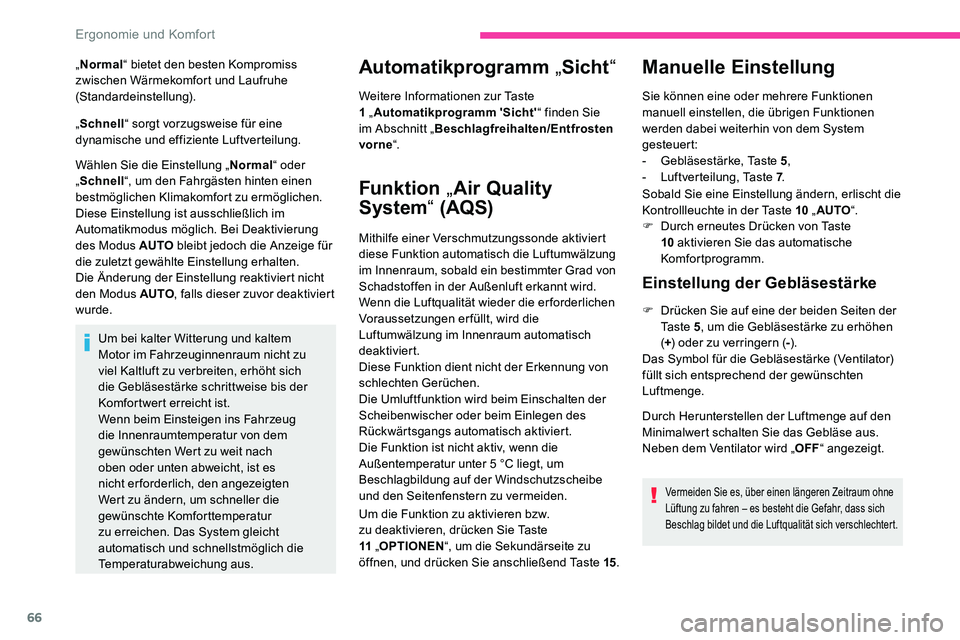

„Normal “ bietet den besten Kompromiss
zwischen Wärmekomfort und Laufruhe
(Standardeinstellung).
„ Schnell “ sorgt vorzugsweise für eine
dynamische und effiziente Luftverteilung.
Wählen Sie die Einstellung „ Normal“ oder
„ Schnell “, um den Fahrgästen hinten einen
bestmöglichen Klimakomfort zu ermöglichen.
Diese Einstellung ist ausschließlich im
Automatikmodus möglich. Bei Deaktivierung
des Modus AUTO bleibt jedoch die Anzeige für
die zuletzt gewählte Einstellung erhalten.
Die Änderung der Einstellung reaktiviert nicht
den Modus AUTO , falls dieser zuvor deaktiviert
wurde.
Um bei kalter Witterung und kaltem
Motor im Fahrzeuginnenraum nicht zu
viel Kaltluft zu verbreiten, erhöht sich
die Gebläsestärke schrittweise bis der
Komfortwert erreicht ist.
Wenn beim Einsteigen ins Fahrzeug
die Innenraumtemperatur von dem
gewünschten Wert zu weit nach
oben oder unten abweicht, ist es
nicht erforderlich, den angezeigten
Wert zu ändern, um schneller die
gewünschte Komforttemperatur
zu erreichen. Das System gleicht
automatisch und schnellstmöglich die
Temperaturabweichung aus.Automatikprogramm „Sicht “
Weitere Informationen zur Taste
1
„Automatikprogramm 'Sicht' “ finden Sie
im Abschnitt „ Beschlagfreihalten/Entfrosten
vorne “.
Funktion „Air Quality
System“ (AQS)
Mithilfe einer Verschmutzungssonde aktiviert
diese Funktion automatisch die Luftumwälzung
im Innenraum, sobald ein bestimmter Grad von
Schadstoffen in der Außenluft erkannt wird.
Wenn die Luftqualität wieder die erforderlichen
Voraussetzungen er füllt, wird die
Luftumwälzung im Innenraum automatisch
deaktiviert.
Diese Funktion dient nicht der Erkennung von
schlechten Gerüchen.
Die Umluftfunktion wird beim Einschalten der
Scheibenwischer oder beim Einlegen des
Rückwärtsgangs automatisch aktiviert.
Die Funktion ist nicht aktiv, wenn die
Außentemperatur unter 5
°C liegt, um
Beschlagbildung auf der Windschutzscheibe
und den Seitenfenstern zu vermeiden.
Um die Funktion zu aktivieren bzw.
zu deaktivieren, drücken Sie Taste
11


„OPTIONEN “, um die Sekundärseite zu
öffnen, und drücken Sie anschließend Taste
15.
Manuelle Einstellung
Sie können eine oder mehrere Funktionen
manuell einstellen, die übrigen Funktionen
werden dabei weiterhin von dem System
gesteuert:
-

G
ebläsestärke, Taste 5 ,
-
L

uftverteilung, Taste 7 .
Sobald Sie eine Einstellung ändern, erlischt die
Kontrollleuchte in der Taste 10


„AUTO “.
F

D
urch erneutes Drücken von Taste
10


aktivieren Sie das automatische
Komfortprogramm.
Einstellung der Gebläsestärke
F Drücken Sie auf eine der beiden Seiten der Ta s t e 5 , um die Gebläsestärke zu erhöhen
( + ) oder zu verringern ( -).
Das Symbol für die Gebläsestärke (Ventilator)
füllt sich entsprechend der gewünschten
Luftmenge.
Durch Herunterstellen der Luftmenge auf den
Minimalwert schalten Sie das Gebläse aus.
Neben dem Ventilator wird „ OFF“ angezeigt.
Vermeiden Sie es, über einen längeren Zeitraum ohne
Lüftung zu fahren – es besteht die Gefahr, dass sich
Beschlag bildet und die Luftqualität sich verschlechtert.
Ergonomie und Komfort

67

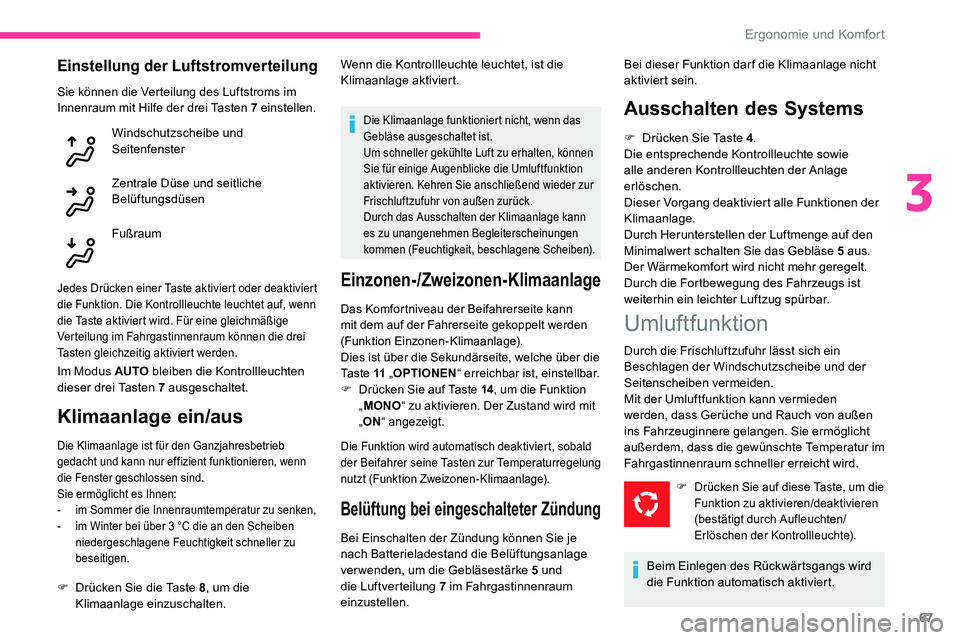

Einstellung der Luftstromverteilung
Sie können die Verteilung des Luftstroms im
Innenraum mit Hilfe der drei Tasten 7 einstellen.
Windschutzscheibe und
Seitenfenster
Zentrale Düse und seitliche
Belüftungsdüsen
Fußraum
Jedes Drücken einer Taste aktiviert oder deaktiviert
die Funktion. Die Kontrollleuchte leuchtet auf, wenn
die Taste aktiviert wird. Für eine gleichmäßige
Verteilung im Fahrgastinnenraum können die drei
Tasten gleichzeitig aktiviert werden.
Im Modus AUTO bleiben die Kontrollleuchten
dieser drei Tasten 7 ausgeschaltet.
Klimaanlage ein/aus
Die Klimaanlage ist für den Ganzjahresbetrieb
gedacht und kann nur effizient funktionieren, wenn
die Fenster geschlossen sind.
Sie ermöglicht es Ihnen:
-
i

m Sommer die Innenraumtemperatur zu senken,
-

i
m Winter bei über 3 °C die an den Scheiben
niedergeschlagene Feuchtigkeit schneller zu
beseitigen.
F Drücken Sie die Taste 8 , um die
Klimaanlage einzuschalten. Wenn die Kontrollleuchte leuchtet, ist die
Klimaanlage aktiviert.
Die Klimaanlage funktioniert nicht, wenn das
Gebläse ausgeschaltet ist.
Um schneller gekühlte Luft zu erhalten, können
Sie für einige Augenblicke die Umluftfunktion
aktivieren. Kehren Sie anschließend wieder zur
Frischluftzufuhr von außen zurück.
Durch das Ausschalten der Klimaanlage kann
es zu unangenehmen Begleiterscheinungen
kommen (Feuchtigkeit, beschlagene Scheiben).
Einzonen-/Zweizonen-Klimaanlage
Das Komfortniveau der Beifahrerseite kann
mit dem auf der Fahrerseite gekoppelt werden
(Funktion Einzonen-Klimaanlage).
Dies ist über die Sekundärseite, welche über die
Ta s t e 11


„OPTIONEN “ erreichbar ist, einstellbar.
F

D
rücken Sie auf Taste 14 , um die Funktion
„ MONO “ zu aktivieren. Der Zustand wird mit
„ ON “ angezeigt.
Die Funktion wird automatisch deaktiviert, sobald
der Beifahrer seine Tasten zur Temperaturregelung
nutzt (Funktion Zweizonen-Klimaanlage).
Belüftung bei eingeschalteter Zündung
Bei Einschalten der Zündung können Sie je
nach Batterieladestand die Belüftungsanlage
verwenden, um die Gebläsestärke 5
und
die Luftverteilung 7
im Fahrgastinnenraum
einzustellen.
Ausschalten des Systems
F Drücken Sie Taste 4 .
Die entsprechende Kontrollleuchte sowie
alle anderen Kontrollleuchten der Anlage
erlöschen.
Dieser Vorgang deaktiviert alle Funktionen der
Klimaanlage.
Durch Herunterstellen der Luftmenge auf den
Minimalwert schalten Sie das Gebläse 5
aus.
Der Wärmekomfort wird nicht mehr geregelt.
Durch die Fortbewegung des Fahrzeugs ist
weiterhin ein leichter Luftzug spürbar. Bei dieser Funktion dar f die Klimaanlage nicht
aktiviert sein.
Umluftfunktion
Durch die Frischluftzufuhr lässt sich ein
Beschlagen der Windschutzscheibe und der
Seitenscheiben vermeiden.
Mit der Umluftfunktion kann vermieden
werden, dass Gerüche und Rauch von außen
ins Fahrzeuginnere gelangen. Sie ermöglicht
außerdem, dass die gewünschte Temperatur im
Fahrgastinnenraum schneller erreicht wird.
F Drücken Sie auf diese Taste, um die Funktion zu aktivieren/deaktivieren
(bestätigt durch Aufleuchten/
Erlöschen der Kontrollleuchte).
Beim Einlegen des Rückwärtsgangs wird
die Funktion automatisch aktiviert.
3

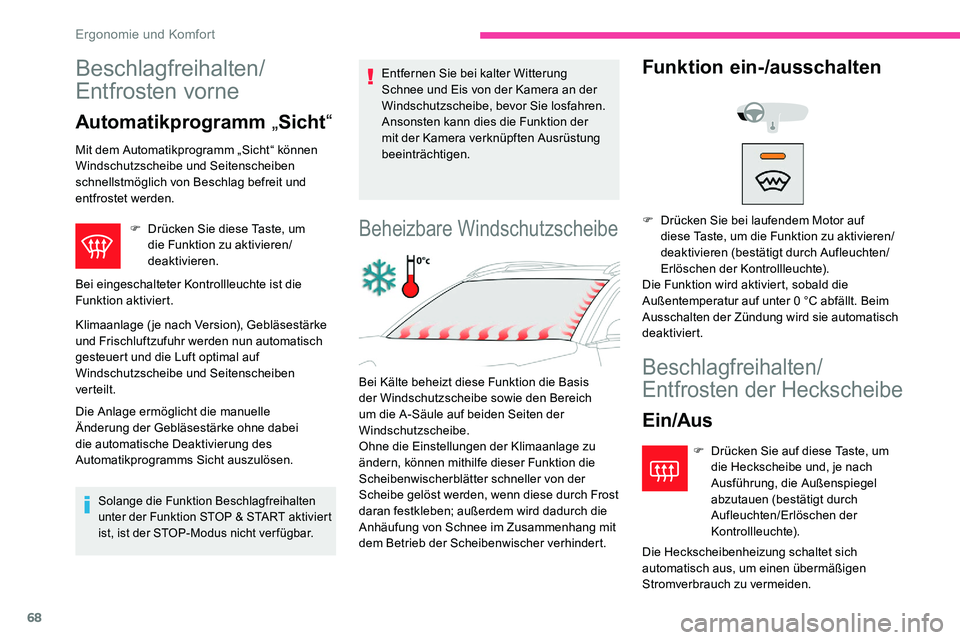

Ergonomie und Komfort

68
Beschlagfreihalten/
Entfrosten vorne
Automatikprogramm „Sicht “
Mit dem Automatikprogramm „Sicht“ können
Windschutzscheibe und Seitenscheiben
schnellstmöglich von Beschlag befreit und
entfrostet werden.
F

D
rücken Sie diese Taste, um
die Funktion zu aktivieren/
deaktivieren.
Bei eingeschalteter Kontrollleuchte ist die
Funktion aktiviert.
Klimaanlage (je nach Version), Gebläsestärke
und Frischluftzufuhr werden nun automatisch
gesteuert und die Luft optimal auf
Windschutzscheibe und Seitenscheiben
verteilt.
Die Anlage ermöglicht die manuelle
Änderung der Gebläsestärke ohne dabei
die automatische Deaktivierung des
Automatikprogramms Sicht auszulösen.
Solange die Funktion Beschlagfreihalten
unter der Funktion STOP & START aktiviert
ist, ist der STOP-Modus nicht ver fügbar.
Entfernen Sie bei kalter Witterung
Schnee und Eis von der Kamera an der
Windschutzscheibe, bevor Sie losfahren.
Ansonsten kann dies die Funktion der
mit der Kamera verknüpften Ausrüstung
beeinträchtigen.
Beheizbare Windschutzscheibe
Bei Kälte beheizt diese Funktion die Basis
der Windschutzscheibe sowie den Bereich
um die A-Säule auf beiden Seiten der
Windschutzscheibe.
Ohne die Einstellungen der Klimaanlage zu
ändern, können mithilfe dieser Funktion die
Scheibenwischerblätter schneller von der
Scheibe gelöst werden, wenn diese durch Frost
daran festkleben; außerdem wird dadurch die
Anhäufung von Schnee im Zusammenhang mit
dem Betrieb der Scheibenwischer verhindert.
Funktion ein-/ausschalten
F Drücken Sie bei laufendem Motor auf diese Taste, um die Funktion zu aktivieren/
deaktivieren (bestätigt durch Aufleuchten/
Erlöschen der Kontrollleuchte).
Die Funktion wird aktiviert, sobald die
Außentemperatur auf unter 0
°C abfällt. Beim
Ausschalten der Zündung wird sie automatisch
deaktiviert.
Beschlagfreihalten/
Entfrosten der Heckscheibe
Ein/Aus
F Drücken Sie auf diese Taste, um die Heckscheibe und, je nach
Ausführung, die Außenspiegel
abzutauen (bestätigt durch
Aufleuchten/Erlöschen der
Kontrollleuchte).
Die Heckscheibenheizung schaltet sich
automatisch aus, um einen übermäßigen
Stromverbrauch zu vermeiden.

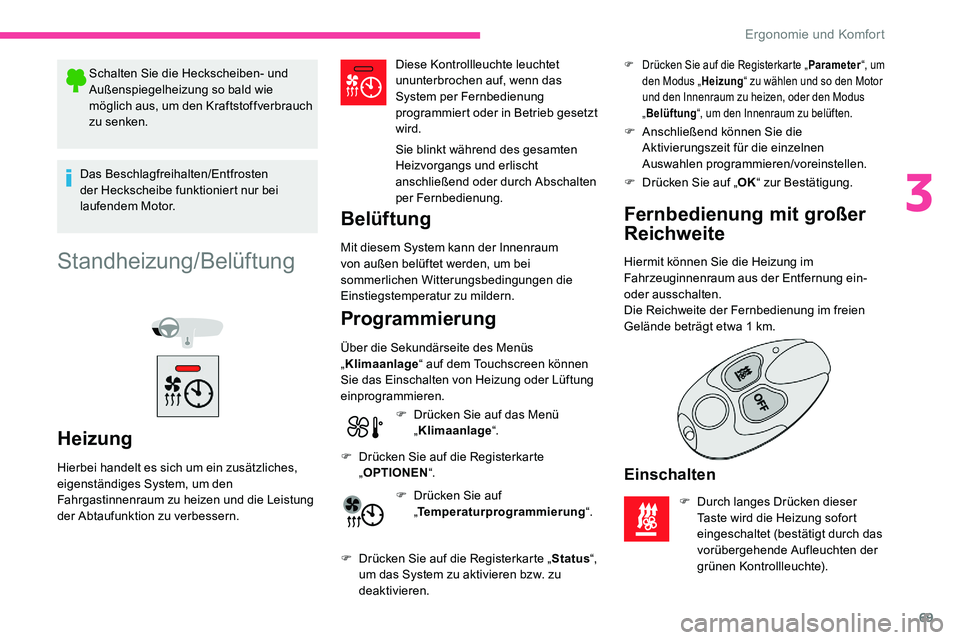

Ergonomie und Komfort

69
Schalten Sie die Heckscheiben- und
Außenspiegelheizung so bald wie
möglich aus, um den Kraftstoffverbrauch
zu senken.
Das Beschlagfreihalten/Entfrosten
der Heckscheibe funktioniert nur bei
laufendem Motor.
Standheizung/Belüftung
Heizung
Hierbei handelt es sich um ein zusätzliches,
eigenständiges System, um den
Fahrgastinnenraum zu heizen und die Leistung
der Abtaufunktion zu verbessern. Diese Kontrollleuchte leuchtet
ununterbrochen auf, wenn das
System per Fernbedienung
programmiert oder in Betrieb gesetzt
wird.
Sie blinkt während des gesamten
Heizvorgangs und erlischt
anschließend oder durch Abschalten
per Fernbedienung.
Belüftung
Mit diesem System kann der Innenraum
von außen belüftet werden, um bei
sommerlichen Witterungsbedingungen die
Einstiegstemperatur zu mildern.
Programmierung
Über die Sekundärseite des Menüs
„
Klimaanlage “ auf dem Touchscreen können
Sie das Einschalten von Heizung oder Lüftung
einprogrammieren.
F

D
rücken Sie auf das Menü
„ Klimaanlage “.
F

D
rücken Sie auf die Registerkarte
„ OPTIONEN “.
F

D
rücken Sie auf
„ Temperaturprogrammierung “.
F Drücken Sie auf die Registerkarte „ Parameter“, um
den Modus „ Heizung“ zu wählen und so den Motor
und den Innenraum zu heizen, oder den Modus
„ Belüftung “, um den Innenraum zu belüften.
F Drücken Sie auf die Registerkarte „ Status“,
um das System zu aktivieren bzw. zu
deaktivieren. F

A
nschließend können Sie die
Aktivierungszeit für die einzelnen
Auswahlen programmieren/voreinstellen.
F
D
rücken Sie auf „
OK“ zur Bestätigung.
Fernbedienung mit großer
Reichweite
Hiermit können Sie die Heizung im
Fahrzeuginnenraum aus der Entfernung ein-
oder ausschalten.
Die Reichweite der Fernbedienung im freien
Gelände beträgt etwa 1
km.
Einschalten
F Durch langes Drücken dieser Taste wird die Heizung sofort
eingeschaltet (bestätigt durch das
vorübergehende Aufleuchten der
grünen Kontrollleuchte).
3

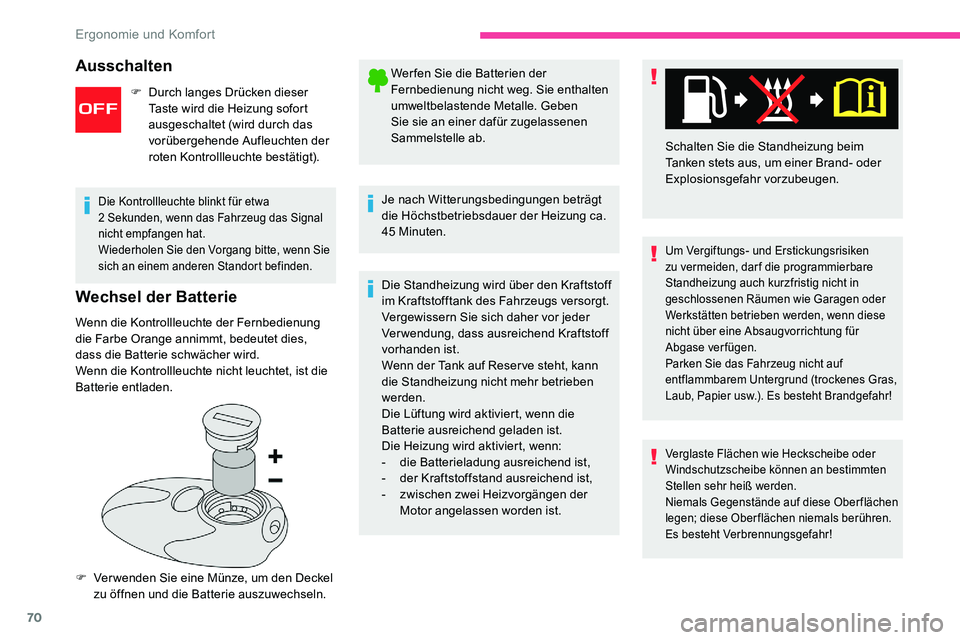

Ergonomie und Komfort

70
Wechsel der Batterie
Wenn die Kontrollleuchte der Fernbedienung
die Farbe Orange annimmt, bedeutet dies,
dass die Batterie schwächer wird.
Wenn die Kontrollleuchte nicht leuchtet, ist die
Batterie entladen.
F
V
er wenden Sie eine Münze, um den Deckel
zu öffnen und die Batterie auszuwechseln. Wer fen Sie die Batterien der
Fernbedienung nicht weg. Sie enthalten
umweltbelastende Metalle. Geben
Sie sie an einer dafür zugelassenen
Sammelstelle ab.
Je nach Witterungsbedingungen beträgt
die Höchstbetriebsdauer der Heizung ca.
45

Minuten.
Die Standheizung wird über den Kraftstoff
im Kraftstofftank des Fahrzeugs versorgt.
Vergewissern Sie sich daher vor jeder
Verwendung, dass ausreichend Kraftstoff
vorhanden ist.
Wenn der Tank auf Reser ve steht, kann
die Standheizung nicht mehr betrieben
werden.
Die Lüftung wird aktiviert, wenn die
Batterie ausreichend geladen ist.
Die Heizung wird aktiviert, wenn:
-
d

ie Batterieladung ausreichend ist,
-
d

er Kraftstoffstand ausreichend ist,
-
z

wischen zwei Heizvorgängen der
Motor angelassen worden ist.
Um Vergiftungs- und Erstickungsrisiken
zu vermeiden, dar f die programmierbare
Standheizung auch kurzfristig nicht in
geschlossenen Räumen wie Garagen oder
Werkstätten betrieben werden, wenn diese
nicht über eine Absaugvorrichtung für
Abgase verfügen.
Parken Sie das Fahrzeug nicht auf
entflammbarem Untergrund (trockenes Gras,
Laub, Papier usw.). Es besteht Brandgefahr!
Verglaste Flächen wie Heckscheibe oder
Windschutzscheibe können an bestimmten
Stellen sehr heiß werden.
Niemals Gegenstände auf diese Oberflächen
legen; diese Oberflächen niemals berühren.
Es besteht Verbrennungsgefahr!
Schalten Sie die Standheizung beim
Tanken stets aus, um einer Brand- oder
Explosionsgefahr vorzubeugen.
Die Kontrollleuchte blinkt für etwa
2 Sekunden, wenn das Fahrzeug das Signal
nicht empfangen hat.
Wiederholen Sie den Vorgang bitte, wenn Sie
sich an einem anderen Standort befinden.
Ausschalten
F Durch langes Drücken dieser Taste wird die Heizung sofort
ausgeschaltet (wird durch das
vorübergehende Aufleuchten der
roten Kontrollleuchte bestätigt).
Ergonomie und Komfort
