2020 CITROEN C5 AIRCROSS Betriebsanleitungen (in German)

7

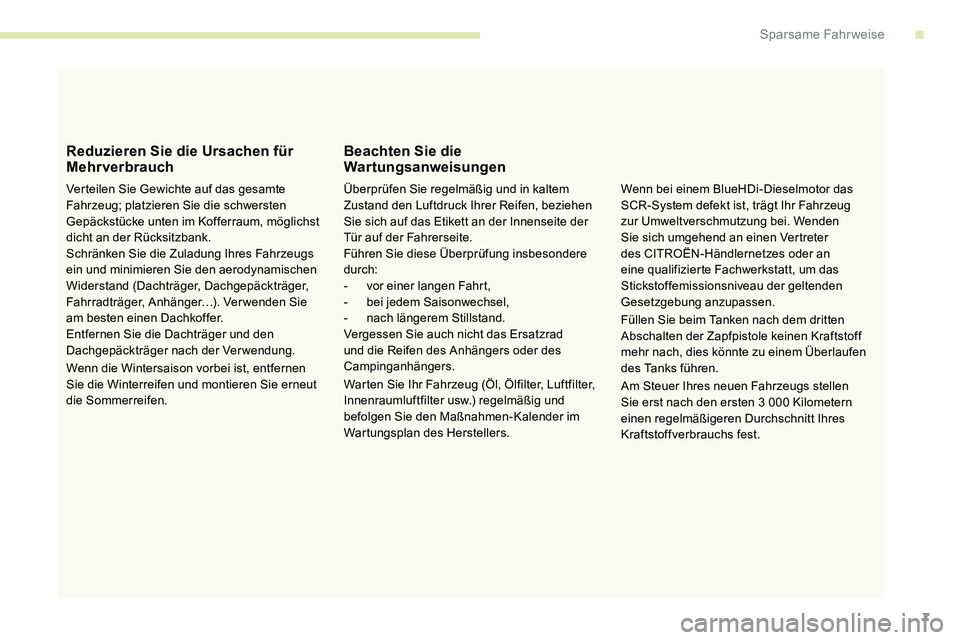

Reduzieren Sie die Ursachen für
Mehrverbrauch
Verteilen Sie Gewichte auf das gesamte
Fahrzeug; platzieren Sie die schwersten
Gepäckstücke unten im Kofferraum, möglichst
dicht an der Rücksitzbank.
Schränken Sie die Zuladung Ihres Fahrzeugs
ein und minimieren Sie den aerodynamischen
Widerstand (Dachträger, Dachgepäckträger,
Fahrradträger, Anhänger…). Verwenden Sie
am besten einen Dachkoffer.
Entfernen Sie die Dachträger und den
Dachgepäckträger nach der Verwendung.
Wenn die Wintersaison vorbei ist, entfernen
Sie die Winterreifen und montieren Sie erneut
die Sommerreifen.
Beachten Sie die
Wartungsanweisungen
Überprüfen Sie regelmäßig und in kaltem
Zustand den Luftdruck Ihrer Reifen, beziehen
Sie sich auf das Etikett an der Innenseite der
Tür auf der Fahrerseite.
Führen Sie diese Überprüfung insbesondere
durch:
-
v
or einer langen Fahrt,
-
be

i jedem Saisonwechsel,
-
na

ch längerem Stillstand.
Vergessen Sie auch nicht das Ersatzrad
und die Reifen des Anhängers oder des
Campinganhängers.
Warten Sie Ihr Fahrzeug (Öl, Ölfilter, Luftfilter,
Innenraumluftfilter usw.) regelmäßig und
befolgen Sie den Maßnahmen-Kalender im
Wartungsplan des Herstellers. Füllen Sie beim Tanken nach dem dritten
Abschalten der Zapfpistole keinen Kraftstoff
mehr nach, dies könnte zu einem Überlaufen
des Tanks führen.
Am Steuer Ihres neuen Fahrzeugs stellen
Sie erst nach den ersten 3
000 Kilometern
einen regelmäßigeren Durchschnitt Ihres
Kraftstoffverbrauchs fest. Wenn bei einem BlueHDi-Dieselmotor das
SCR-System defekt ist, trägt Ihr Fahrzeug
zur Umweltverschmutzung bei. Wenden
Sie sich umgehend an einen Vertreter
des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt, um das
Stickstoffemissionsniveau der geltenden
Gesetzgebung anzupassen.
.
Sparsame Fahrweise

8

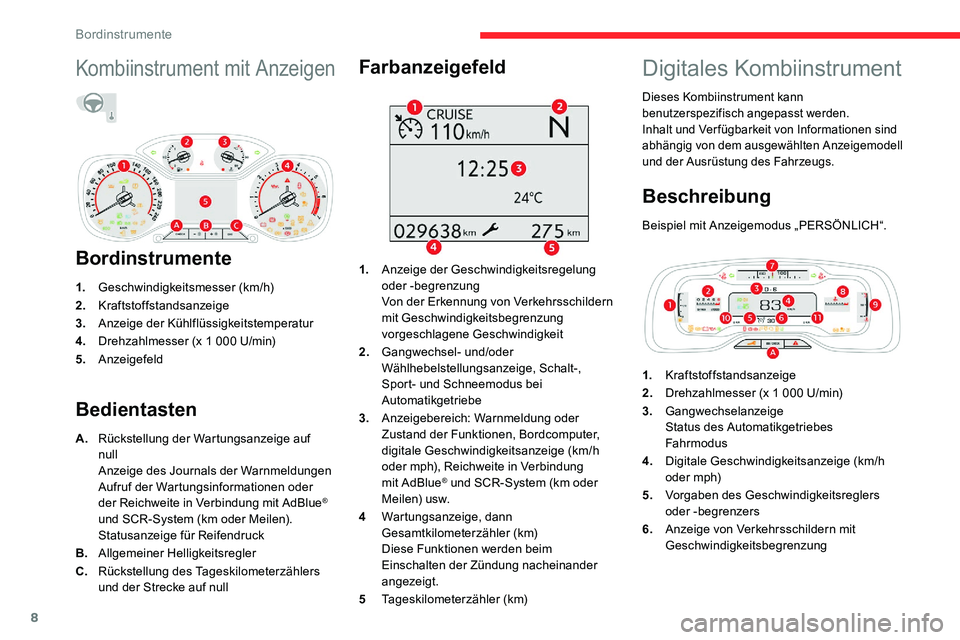

Kombiinstrument mit Anzeigen
Bordinstrumente
1.Geschwindigkeitsmesser (km/h)
2. Kraftstoffstandsanzeige
3. Anzeige der Kühlflüssigkeitstemperatur
4. Drehzahlmesser (x 1
000 U/min)
5. Anzeigefeld
Bedientasten Farbanzeigefeld
1.
Anzeige der Geschwindigkeitsregelung
oder -begrenzung
Von der Erkennung von Verkehrsschildern
mit Geschwindigkeitsbegrenzung
vorgeschlagene Geschwindigkeit
2. Gangwechsel- und/oder
Wählhebelstellungsanzeige, Schalt-,
Sport- und Schneemodus bei
Automatikgetriebe
3. Anzeigebereich: Warnmeldung oder
Zustand der Funktionen, Bordcomputer,
digitale Geschwindigkeitsanzeige (km/h
oder mph), Reichweite in Verbindung
mit AdBlue
® und SCR-System (km oder
Meilen) usw.
4 Wartungsanzeige, dann
Gesamtkilometerzähler (km)
Diese Funktionen werden beim
Einschalten der Zündung nacheinander
angezeigt.
5 Tageskilometerzähler (km)
A.
Rückstellung der Wartungsanzeige auf
null
Anzeige des Journals der Warnmeldungen
Aufruf der Wartungsinformationen oder
der Reichweite in Verbindung mit AdBlue
®
und SCR-System (km oder Meilen).
Statusanzeige für Reifendruck
B. Allgemeiner Helligkeitsregler
C. Rückstellung des Tageskilometerzählers
und der Strecke auf null
Digitales Kombiinstrument
Dieses Kombiinstrument kann
benutzerspezifisch angepasst werden.
Inhalt und Verfügbarkeit von Informationen sind
abhängig von dem ausgewählten Anzeigemodell
und der Ausrüstung des Fahrzeugs.
Beschreibung
Beispiel mit Anzeigemodus „PERSÖNLICH“.
1.Kraftstoffstandsanzeige
2. Drehzahlmesser (x 1
000 U/min)
3. Gangwechselanzeige
Status des Automatikgetriebes
Fahrmodus
4. Digitale Geschwindigkeitsanzeige (km/h
oder mph)
5. Vorgaben des Geschwindigkeitsreglers
oder -begrenzers
6. Anzeige von Verkehrsschildern mit
Geschwindigkeitsbegrenzung
Bordinstrumente

9

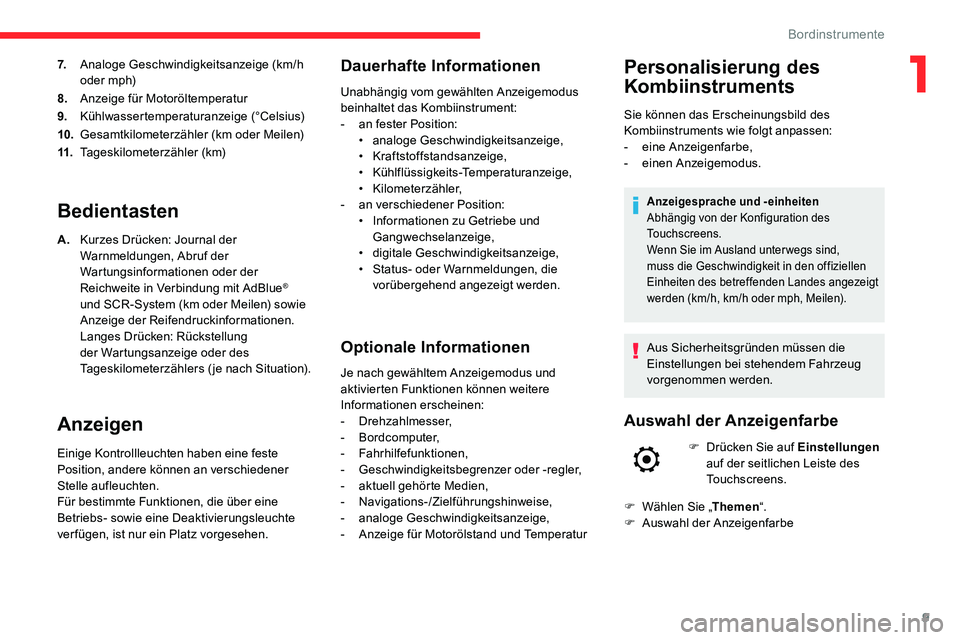

7.Analoge Geschwindigkeitsanzeige (km/h
oder mph)
8. Anzeige für Motoröltemperatur
9. Kühlwassertemperaturanzeige (°Celsius)
10. Gesamtkilometerzähler (km oder Meilen)
11. Tageskilometerzähler (km)
Bedientasten
A.Kurzes Drücken: Journal der
Warnmeldungen, Abruf der
Wartungsinformationen oder der
Reichweite in Verbindung mit AdBlue
®
und SCR-System (km oder Meilen) sowie
Anzeige der Reifendruckinformationen.
Langes Drücken: Rückstellung
der Wartungsanzeige oder des
Tageskilometerzählers (je nach Situation).
Anzeigen
Einige Kontrollleuchten haben eine feste
Position, andere können an verschiedener
Stelle aufleuchten.
Für bestimmte Funktionen, die über eine
Betriebs- sowie eine Deaktivierungsleuchte
verfügen, ist nur ein Platz vorgesehen.
Dauerhafte Informationen
Unabhängig vom gewählten Anzeigemodus
beinhaltet das Kombiinstrument:
-

a
n fester Position:
•
anal

oge Geschwindigkeitsanzeige,
•


Kraftstoffstandsanzeige,
•


Kühlflüssigkeits-Temperaturanzeige,
•


Kilometerzähler,
-
a

n verschiedener Position:
•

I
nformationen zu Getriebe und
Gangwechselanzeige,
•
d

igitale Geschwindigkeitsanzeige,
•

S
tatus- oder Warnmeldungen, die
vorübergehend angezeigt werden.
Optionale Informationen
Je nach gewähltem Anzeigemodus und
aktivierten Funktionen können weitere
Informationen erscheinen:
-


Drehzahlmesser,
-


Bordcomputer,
-


Fahrhilfefunktionen,
-
G

eschwindigkeitsbegrenzer oder -regler,
-
a

ktuell gehörte Medien,
-


Navigations-/Zielführungshinweise,
-
anal

oge Geschwindigkeitsanzeige,
-

A
nzeige für Motorölstand und Temperatur
Personalisierung des
Kombiinstruments
Sie können das Erscheinungsbild des
Kombiinstruments wie folgt anpassen:
-
ei
ne Anzeigenfarbe,
-
ei

nen Anzeigemodus.
Anzeigesprache und -einheiten
Abhängig von der Konfiguration des
Touchscreens.
Wenn Sie im Ausland unter wegs sind,
muss die Geschwindigkeit in den offiziellen
Einheiten des betreffenden Landes angezeigt
werden (km/h, km/h oder mph, Meilen).
Aus Sicherheitsgründen müssen die
Einstellungen bei stehendem Fahrzeug
vorgenommen werden.
Auswahl der Anzeigenfarbe
F Drücken Sie auf Einstellungen
auf der seitlichen Leiste des
Touchscreens.
F

W

ählen Sie „ Themen“.
F

A

uswahl der Anzeigenfarbe
1
Bordinstrumente

10

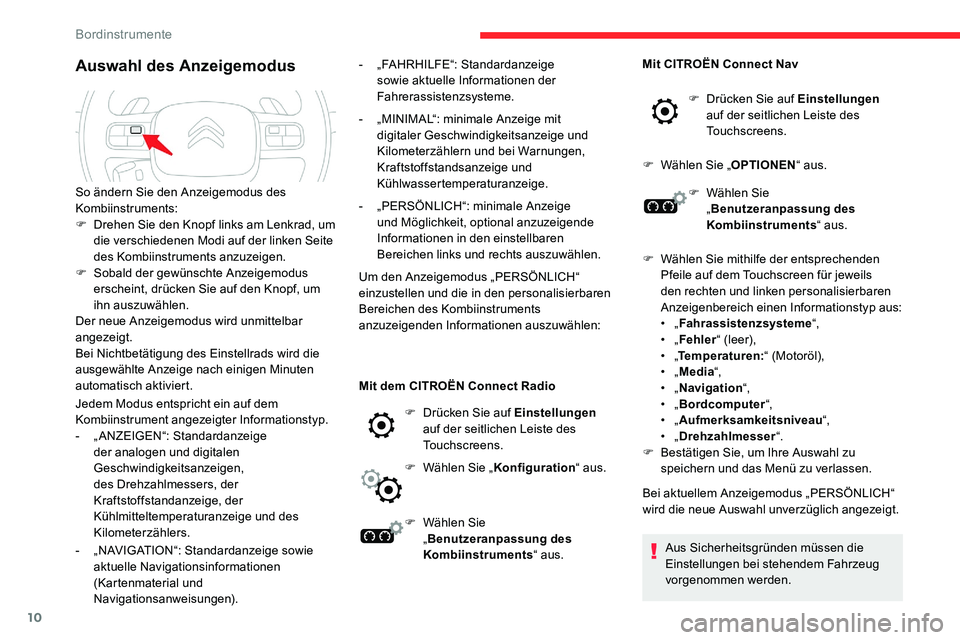

Auswahl des Anzeigemodus
Jedem Modus entspricht ein auf dem
Kombiinstrument angezeigter Informationstyp.
-
„
ANZEIGEN“: Standardanzeige
der analogen und digitalen
Geschwindigkeitsanzeigen,
des Drehzahlmessers, der
Kraftstoffstandanzeige, der
Kühlmitteltemperaturanzeige und des
Kilometerzählers.
-

„
NAVIGATION“: Standardanzeige sowie
aktuelle Navigationsinformationen
(Kartenmaterial und
Navigationsanweisungen). -
„

FAHRHILFE“: Standardanzeige
sowie aktuelle Informationen der
Fahrerassistenzsysteme.
-
„
MINIMAL“: minimale Anzeige mit
digitaler Geschwindigkeitsanzeige und
Kilometerzählern und bei Warnungen,
Kraftstoffstandsanzeige und
Kühlwassertemperaturanzeige.
-
„
PERSÖNLICH“: minimale Anzeige
und Möglichkeit, optional anzuzeigende
Informationen in den einstellbaren
Bereichen links und rechts auszuwählen.
Um den Anzeigemodus „PERSÖNLICH“
einzustellen und die in den personalisierbaren
Bereichen des Kombiinstruments
anzuzeigenden Informationen auszuwählen:
So ändern Sie den Anzeigemodus des
Kombiinstruments:
F
D
rehen Sie den Knopf links am Lenkrad, um
die verschiedenen Modi auf der linken Seite
des Kombiinstruments anzuzeigen.
F
S
obald der gewünschte Anzeigemodus
erscheint, drücken Sie auf den Knopf, um
ihn auszuwählen.
Der neue Anzeigemodus wird unmittelbar
angezeigt.
Bei Nichtbetätigung des Einstellrads wird die
ausgewählte Anzeige nach einigen Minuten
automatisch aktiviert. Mit dem CITROËN Connect Radio
F D rücken Sie auf Einstellungen
auf der seitlichen Leiste des
Touchscreens.
F

W
ählen Sie „Konfiguration “ aus.
F

W
ählen Sie
„ Benutzeranpassung des
Kombiinstruments “ aus.Mit CITROËN Connect Nav
F
D
rücken Sie auf Einstellungen

auf der seitlichen Leiste des
Touchscreens.
F
W
ählen Sie „
OPTIONEN “ aus.
F
W
ählen Sie
„ Benutzeranpassung des
Kombiinstruments “ aus.
F
W
ählen Sie mithilfe der entsprechenden
Pfeile auf dem Touchscreen für jeweils
den rechten und linken personalisierbaren
Anzeigenbereich einen Informationstyp aus:
• „
Fahrassistenzsysteme “,
• „
Fehler “ (leer),
• „
Temperaturen: “ (Motoröl),
• „
Media “,
• „
Navigation “,
• „Bordcomputer “,
•
„Aufmerksamkeitsniveau “,
•
„Drehzahlmesser “.
F

B
estätigen Sie, um Ihre Auswahl zu
speichern und das Menü zu verlassen.
Bei aktuellem Anzeigemodus „PERSÖNLICH“
wird die neue Auswahl unverzüglich angezeigt.
Aus Sicherheitsgründen müssen die
Einstellungen bei stehendem Fahrzeug
vorgenommen werden.
Bordinstrumente

11

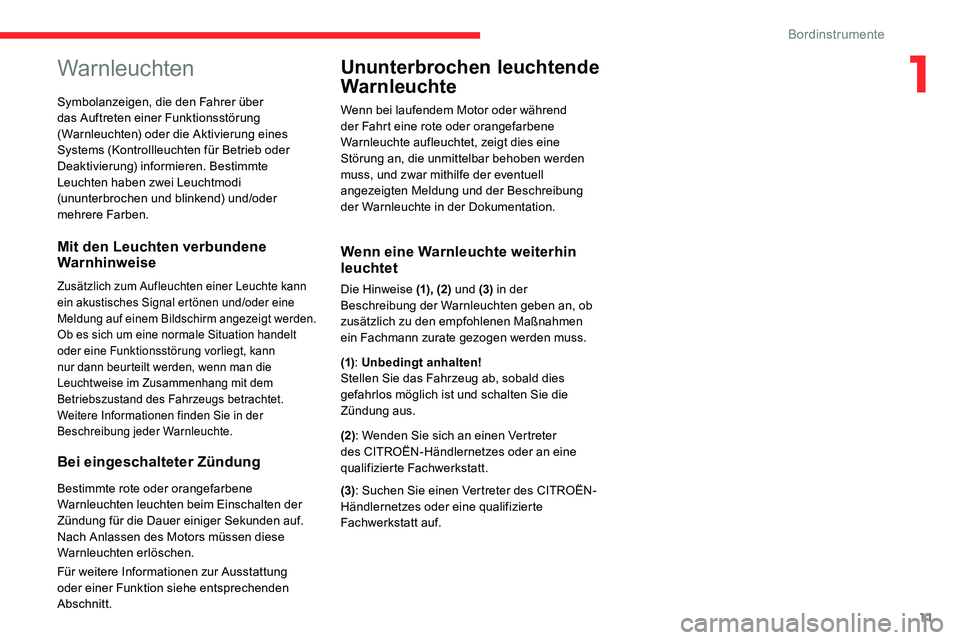

Warnleuchten
Mit den Leuchten verbundene
Warnhinweise
Zusätzlich zum Aufleuchten einer Leuchte kann
ein akustisches Signal ertönen und/oder eine
Meldung auf einem Bildschirm angezeigt werden.
Ob es sich um eine normale Situation handelt
oder eine Funktionsstörung vorliegt, kann
nur dann beurteilt werden, wenn man die
Leuchtweise im Zusammenhang mit dem
Betriebszustand des Fahrzeugs betrachtet.
Weitere Informationen finden Sie in der
Beschreibung jeder Warnleuchte.
Bei eingeschalteter Zündung
Bestimmte rote oder orangefarbene
Warnleuchten leuchten beim Einschalten der
Zündung für die Dauer einiger Sekunden auf.
Nach Anlassen des Motors müssen diese
Warnleuchten erlöschen.
Für weitere Informationen zur Ausstattung
oder einer Funktion siehe entsprechenden
Abschnitt.
Ununterbrochen leuchtende
Warnleuchte
Wenn bei laufendem Motor oder während
der Fahrt eine rote oder orangefarbene
Warnleuchte aufleuchtet, zeigt dies eine
Störung an, die unmittelbar behoben werden
muss, und zwar mithilfe der eventuell
angezeigten Meldung und der Beschreibung
der Warnleuchte in der Dokumentation.
Wenn eine Warnleuchte weiterhin
leuchtet
Die Hinweise (1), (2) und (3) in der
Beschreibung der Warnleuchten geben an, ob
zusätzlich zu den empfohlenen Maßnahmen
ein Fachmann zurate gezogen werden muss.
(1) : Unbedingt anhalten!
Stellen Sie das Fahrzeug ab, sobald dies
gefahrlos möglich ist und schalten Sie die
Zündung aus.
(2): Wenden Sie sich an einen Vertreter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
(3) : Suchen Sie einen Vertreter des CITROËN-
Händlernetzes oder eine qualifizierte
Fachwerkstatt auf.
Symbolanzeigen, die den Fahrer über
das Auftreten einer Funktionsstörung
(Warnleuchten) oder die Aktivierung eines
Systems (Kontrollleuchten für Betrieb oder
Deaktivierung) informieren. Bestimmte
Leuchten haben zwei Leuchtmodi
(ununterbrochen und blinkend) und/oder
mehrere Farben.
1
Bordinstrumente

12

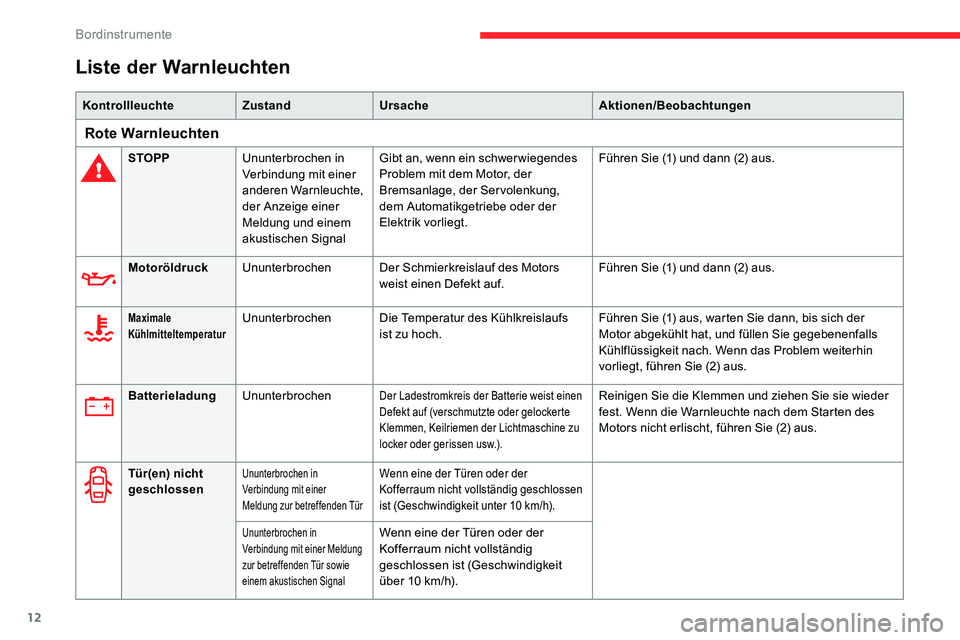

Liste der Warnleuchten
KontrollleuchteZustandUrsache Aktionen/Beobachtungen
Rote Warnleuchten
STOPPUnunterbrochen in
Verbindung mit einer
anderen Warnleuchte,
der Anzeige einer
Meldung und einem
akustischen Signal Gibt an, wenn ein schwer wiegendes
Problem mit dem Motor, der
Bremsanlage, der Servolenkung,
dem Automatikgetriebe oder der
Elektrik vorliegt.
Führen Sie (1) und dann (2) aus.
Motoröldruck Ununterbrochen Der Schmierkreislauf des Motors
weist einen Defekt auf. Führen Sie (1) und dann (2) aus.
Maximale
KühlmitteltemperaturUnunterbrochen
Die Temperatur des Kühlkreislaufs
ist zu hoch. Führen Sie (1) aus, warten Sie dann, bis sich der
Motor abgekühlt hat, und füllen Sie gegebenenfalls
Kühlflüssigkeit nach. Wenn das Problem weiterhin
vorliegt, führen Sie (2) aus.
Batterieladung Ununterbrochen
Der Ladestromkreis der Batterie weist einen
Defekt auf (verschmutzte oder gelockerte
Klemmen, Keilriemen der Lichtmaschine zu
locker oder gerissen usw.).Reinigen Sie die Klemmen und ziehen Sie sie wieder
fest. Wenn die Warnleuchte nach dem Starten des
Motors nicht erlischt, führen Sie (2) aus.
Tür(en) nicht
geschlossen
Ununterbrochen in
Verbindung mit einer
Meldung zur betreffenden TürWenn eine der Türen oder der
Kofferraum nicht vollständig geschlossen
ist (Geschwindigkeit unter 10 km/h).
Ununterbrochen in
Verbindung mit einer Meldung
zur betreffenden Tür sowie
einem akustischen SignalWenn eine der Türen oder der
Kofferraum nicht vollständig
geschlossen ist (Geschwindigkeit
über 10
km/h).

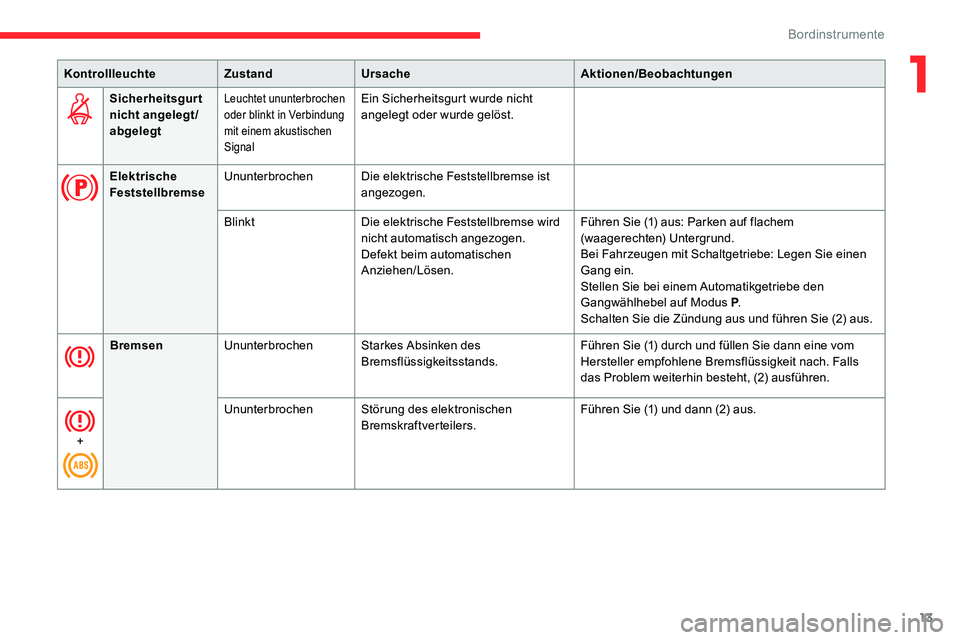

Bordinstrumente

13
Sicherheitsgurt
nicht angelegt/
abgelegtLeuchtet ununterbrochen
oder blinkt in Verbindung
mit einem akustischen
SignalEin Sicherheitsgurt wurde nicht
angelegt oder wurde gelöst.
Elektrische
Feststellbremse Ununterbrochen
Die elektrische Feststellbremse ist
angezogen.
Blinkt Die elektrische Feststellbremse wird
nicht automatisch angezogen.
Defekt beim automatischen
Anziehen/Lösen. Führen Sie (1) aus: Parken auf flachem
(waagerechten) Untergrund.
Bei Fahrzeugen mit Schaltgetriebe: Legen Sie einen
Gang ein.
Stellen Sie bei einem Automatikgetriebe den
Gangwählhebel auf Modus P
.
Schalten Sie die Zündung aus und führen Sie (2) aus.
Bremsen Ununterbrochen Starkes Absinken des
Bremsflüssigkeitsstands. Führen Sie (1) durch und füllen Sie dann eine vom
Hersteller empfohlene Bremsflüssigkeit nach. Falls
das Problem weiterhin besteht, (2) ausführen.
+ Ununterbrochen
Störung des elektronischen
Bremskraftverteilers. Führen Sie (1) und dann (2) aus.
Kontrollleuchte
ZustandUrsache Aktionen/Beobachtungen
1

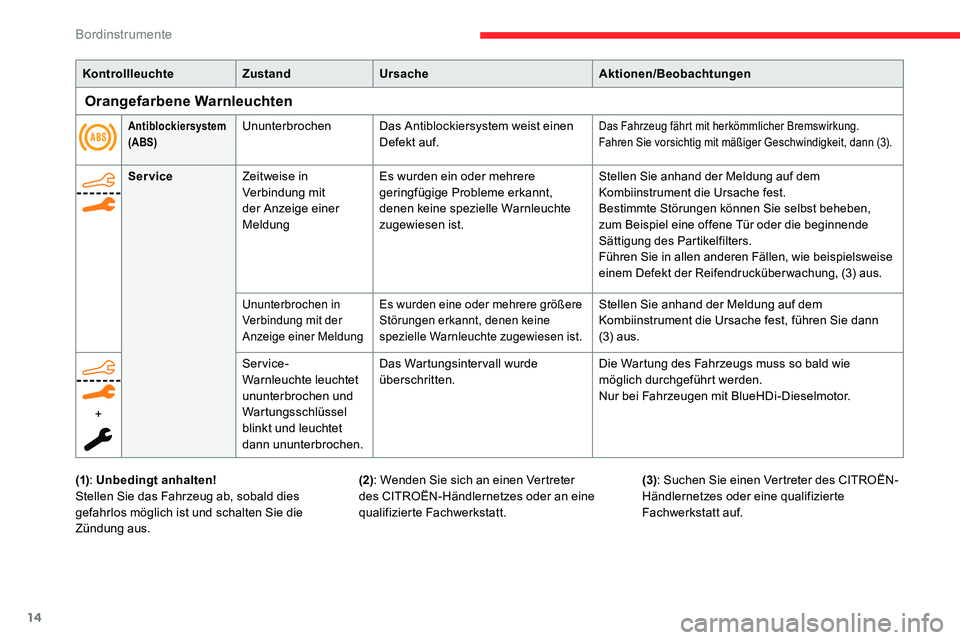

Bordinstrumente

14
Antiblockiersystem
(ABS)UnunterbrochenDas Antiblockiersystem weist einen
Defekt auf.Das Fahrzeug fährt mit herkömmlicher Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit, dann (3).
Kontrollleuchte ZustandUrsache Aktionen/Beobachtungen
Service Zeitweise in
Verbindung mit
der Anzeige einer
Meldung Es wurden ein oder mehrere
geringfügige Probleme erkannt,
denen keine spezielle Warnleuchte
zugewiesen ist.
Stellen Sie anhand der Meldung auf dem
Kombiinstrument die Ursache fest.
Bestimmte Störungen können Sie selbst beheben,
zum Beispiel eine offene Tür oder die beginnende
Sättigung des Partikelfilters.
Führen Sie in allen anderen Fällen, wie beispielsweise
einem Defekt der Reifendrucküberwachung, (3) aus.
Ununterbrochen in
Verbindung mit der
Anzeige einer MeldungEs wurden eine oder mehrere größere
Störungen erkannt, denen keine
spezielle Warnleuchte zugewiesen ist.Stellen Sie anhand der Meldung auf dem
Kombiinstrument die Ursache fest, führen Sie dann
(3) aus.
+ Service-
Warnleuchte leuchtet
ununterbrochen und
Wartungsschlüssel
blinkt und leuchtet
dann ununterbrochen.Das Wartungsintervall wurde
überschritten.
Die Wartung des Fahrzeugs muss so bald wie
möglich durchgeführt werden.
Nur bei Fahrzeugen mit BlueHDi-Dieselmotor.
(1) : Unbedingt anhalten!
Stellen Sie das Fahrzeug ab, sobald dies
gefahrlos möglich ist und schalten Sie die
Zündung aus. (2): Wenden Sie sich an einen Vertreter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
(3)
: Suchen Sie einen Vertreter des CITROËN-
Händlernetzes oder eine qualifizierte
Fachwerkstatt auf.
Orangefarbene Warnleuchten
Bordinstrumente
