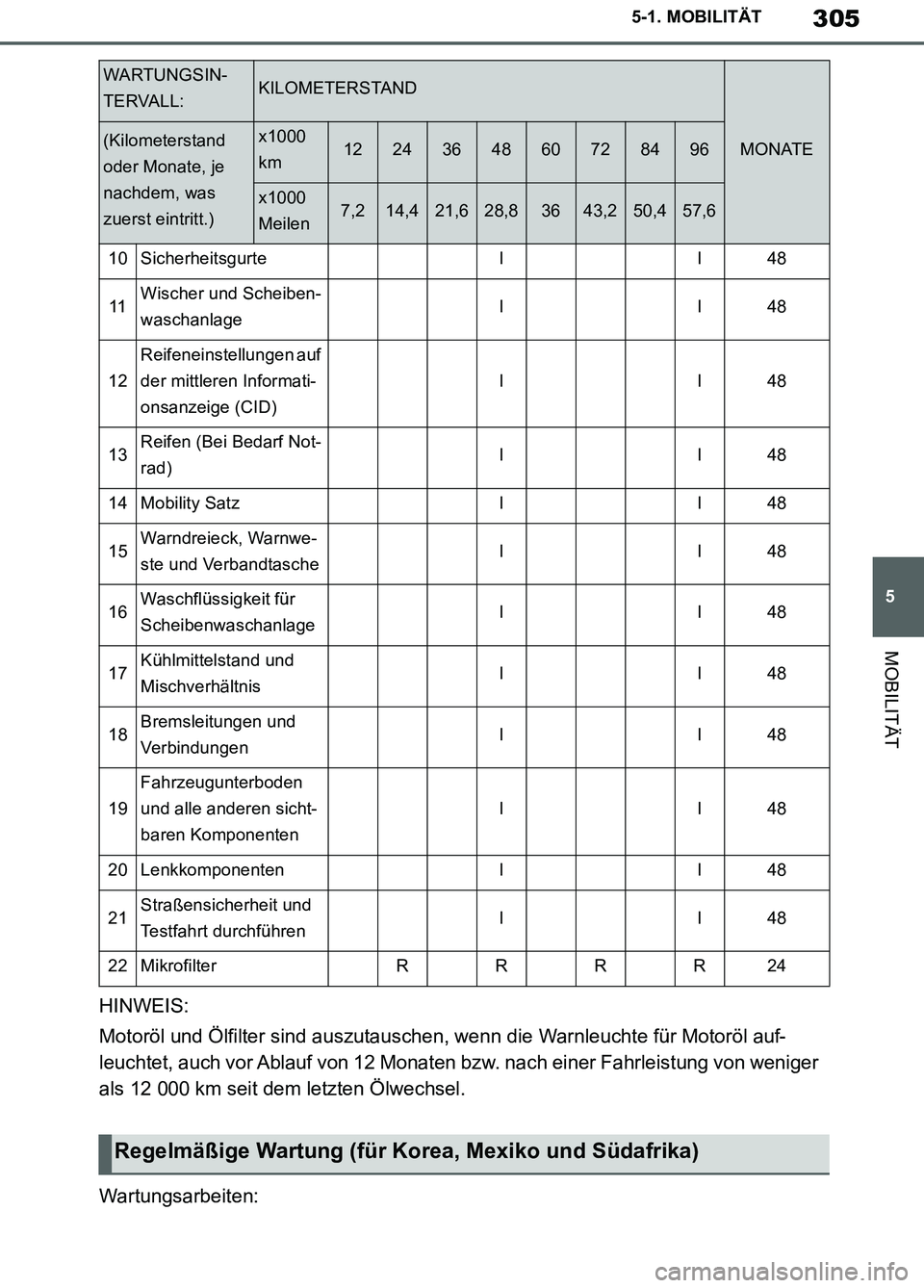

2019 TOYOTA SUPRA Betriebsanleitungen (in German)

305
5
Supra Owner’s Manual_EM
5-1. MOBILITÄT
MOBILITÄT
HINWEIS:
Motoröl und Ölfilter sind auszutauschen, wenn die Warnleuchte für Motoröl auf-
leuchtet, auch vor Ablauf von 12 Monaten bzw. nach einer Fahrleistung von weniger
als 12 000 km seit dem letzten Ölwechsel.
Wartungsarbeiten:
10SicherheitsgurteII48
11Wischer und Scheiben-
waschanlageII48
12
Reifeneinstellungen auf
der mittleren Informati-
onsanzeige (CID)
II48
13Reifen (Bei Bedarf Not-
rad)II48
14Mobility SatzII48
15Warndreieck, Warnwe-
ste und VerbandtascheII48
16Waschflüssigkeit für
ScheibenwaschanlageII48
17Kühlmittelstand und
MischverhältnisII48
18Bremsleitungen und
VerbindungenII48
19
Fahrzeugunterboden
und alle anderen sicht-
baren Komponenten
II48
20LenkkomponentenII48
21Straßensicherheit und
Testfahrt durchführenII48
22MikrofilterRRRR24
WARTUNGSIN-
TERVALL:KILOMETERSTAND
MONATE(Kilometerstand
oder Monate, je
nachdem, was
zuerst eintritt.)x1000
km1224364860728496
x1000
Meilen7,214,421,628,83643,250,457,6
Regelmäßige Wartung (für Korea, Mexiko und Südafrika)
Supra_OM_German_OM99T07M.book 305 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

306
Supra Owner’s Manual_EM
5-1. MOBILITÄT
I = Überprüfen, korrigieren oder ersetzen nach Bedarf
R = Austauschen, wechseln oder schmieren
WARTUNGSIN-
TERVALL:KILOMETERSTAND
MONATE(Kilometerstand
oder Monate, je
nachdem, was
zuerst eintritt.)x1000
km20406080100120
x1000
Meilen122436486072
GRUNDKOMPONENTEN DES MOTORS
1
Motoröl (Einschließlich
Motorölfilter) < Hinweis.>>
RRRRRR18
ZÜNDSYSTEM
2ZündkerzenRR54
KRAFTSTOFF- UND ABGASANLAGE
3LuftfilterRR54
FAHRGESTELL UND KAROSSERIE
4BremsbelägeAustauschen, wenn die Bremswarnleuchte
aufleuchtet.-
5BremsflüssigkeitErstes Austauschen nach 36 Monaten, dann alle 24 Monate.
6Hupe, Lichthupe und
WarnblinkerII36
7InnenlichtII36
8GebläseII36
9LichtanlageII36
10SicherheitsgurteII36
11Wischer und Scheiben-
waschanlageII36
12
Reifeneinstellungen auf
der mittleren Informati-
onsanzeige (CID)
II36
13Reifen (Bei Bedarf Not-
rad)II36
14Mobility SatzII36
15Warndreieck, Warnwe-
ste und VerbandtascheII36
Supra_OM_German_OM99T07M.book 306 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

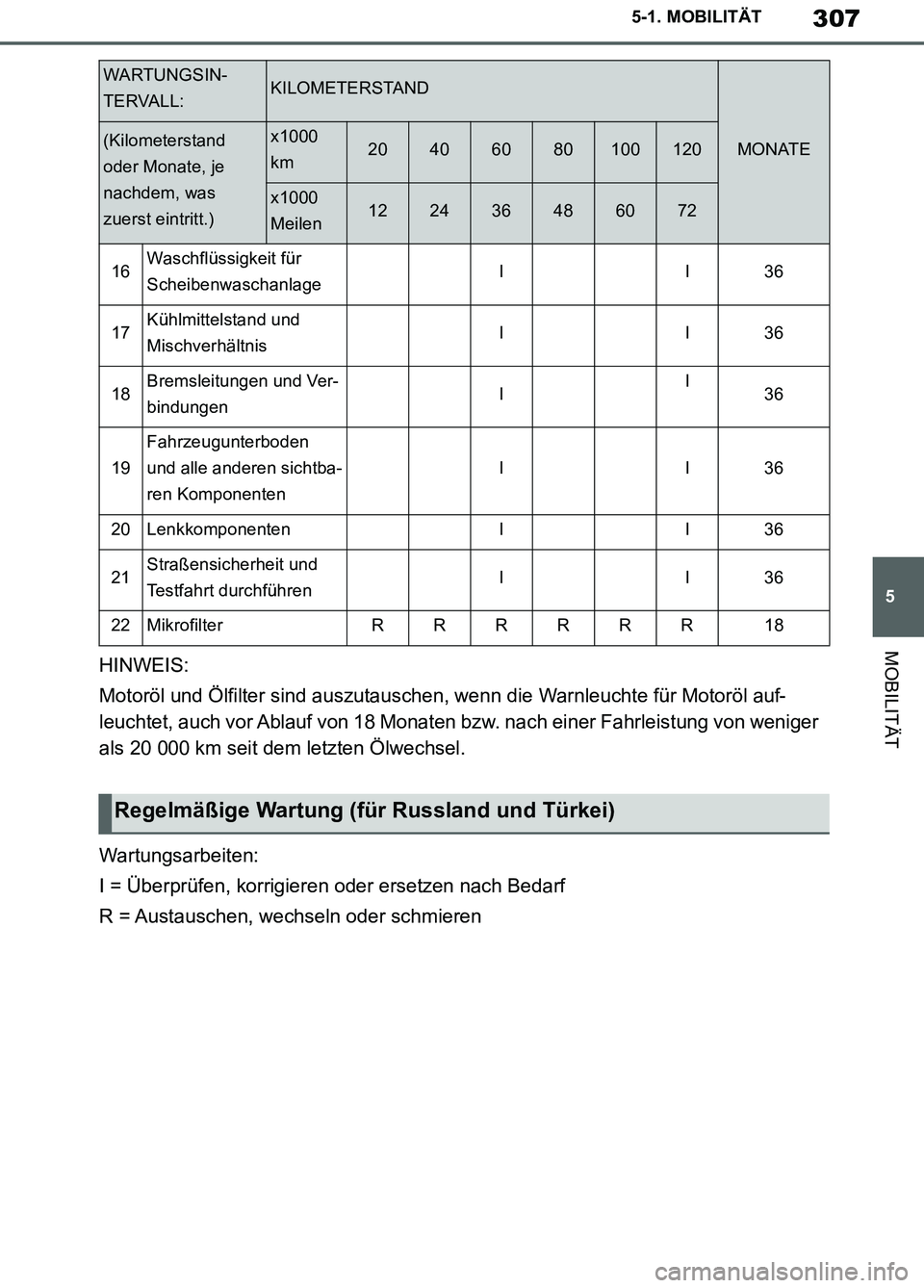

307
5
Supra Owner’s Manual_EM
5-1. MOBILITÄT
MOBILITÄTHINWEIS:
Motoröl und Ölfilter sind auszutauschen, wenn die Warnleuchte für Motoröl auf-
leuchtet, auch vor Ablauf von 18 Monaten bzw. nach einer Fahrleistung von weniger
als 20 000 km seit dem letzten Ölwechsel.
Wartungsarbeiten:
I = Überprüfen, korrigieren oder ersetzen nach Bedarf
R = Austauschen, wechseln oder schmieren
16Waschflüssigkeit für
ScheibenwaschanlageII36
17Kühlmittelstand und
MischverhältnisII36
18Bremsleitungen und Ver-
bindungenII36
19
Fahrzeugunterboden
und alle anderen sichtba-
ren Komponenten
II36
20LenkkomponentenII36
21Straßensicherheit und
Testfahrt durchführenII36
22MikrofilterRRRRRR18
WARTUNGSIN-
TERVALL:KILOMETERSTAND
MONATE(Kilometerstand
oder Monate, je
nachdem, was
zuerst eintritt.)x1000
km20406080100120
x1000
Meilen122436486072
Regelmäßige Wartung (für Russland und Türkei)
Supra_OM_German_OM99T07M.book 307 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

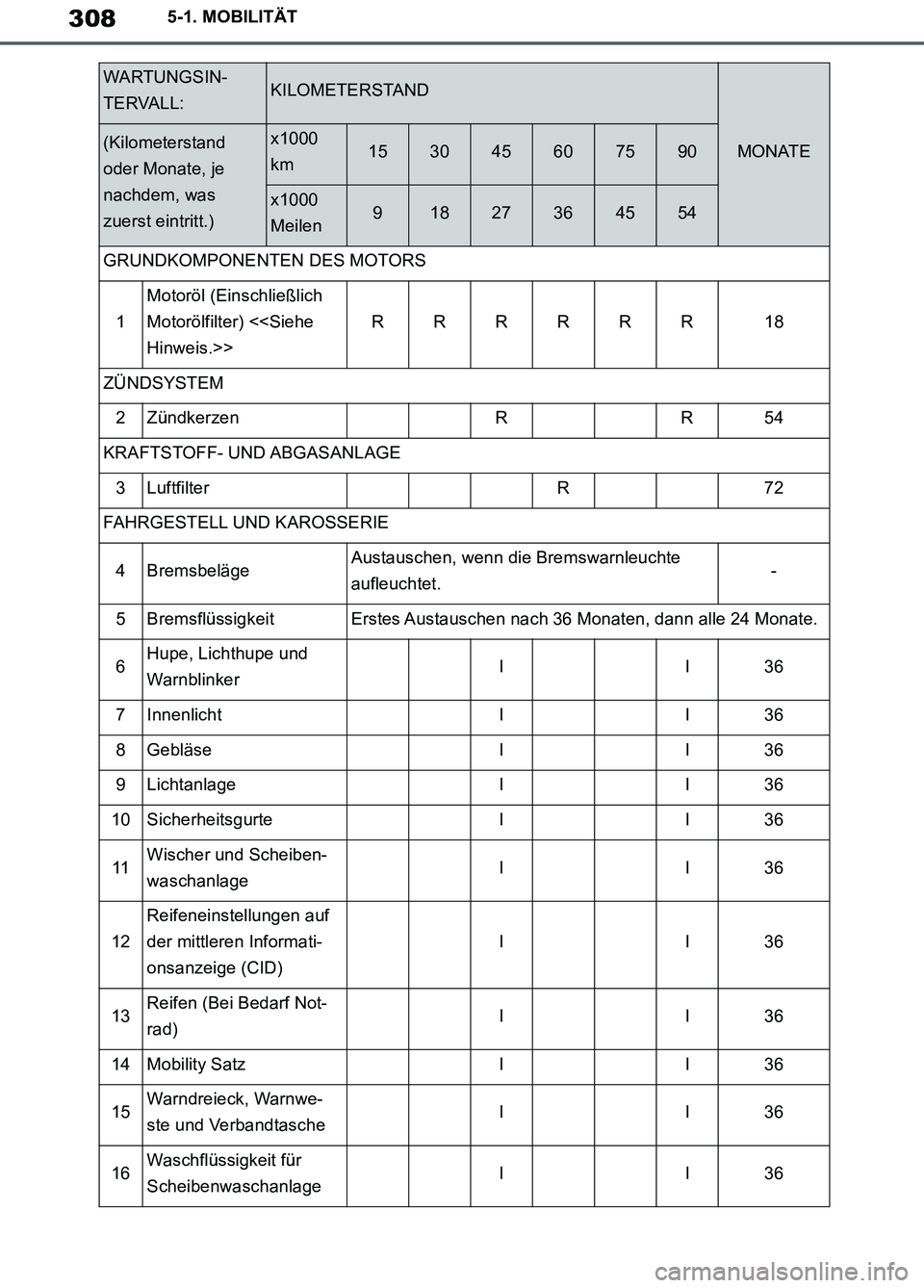

308
Supra Owner’s Manual_EM
5-1. MOBILITÄT
WARTUNGSIN-
TERVALL:KILOMETERSTAND
MONATE(Kilometerstand
oder Monate, je
nachdem, was
zuerst eintritt.)x1000
km153045607590
x1000
Meilen91827364554
GRUNDKOMPONENTEN DES MOTORS
1
Motoröl (Einschließlich
Motorölfilter) < Hinweis.>>
RRRRRR18
ZÜNDSYSTEM
2ZündkerzenRR54
KRAFTSTOFF- UND ABGASANLAGE
3LuftfilterR72
FAHRGESTELL UND KAROSSERIE
4BremsbelägeAustauschen, wenn die Bremswarnleuchte
aufleuchtet.-
5BremsflüssigkeitErstes Austauschen nach 36 Monaten, dann alle 24 Monate.
6Hupe, Lichthupe und
WarnblinkerII36
7InnenlichtII36
8GebläseII36
9LichtanlageII36
10SicherheitsgurteII36
11Wischer und Scheiben-
waschanlageII36
12
Reifeneinstellungen auf
der mittleren Informati-
onsanzeige (CID)
II36
13Reifen (Bei Bedarf Not-
rad)II36
14Mobility SatzII36
15Warndreieck, Warnwe-
ste und VerbandtascheII36
16Waschflüssigkeit für
ScheibenwaschanlageII36
Supra_OM_German_OM99T07M.book 308 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

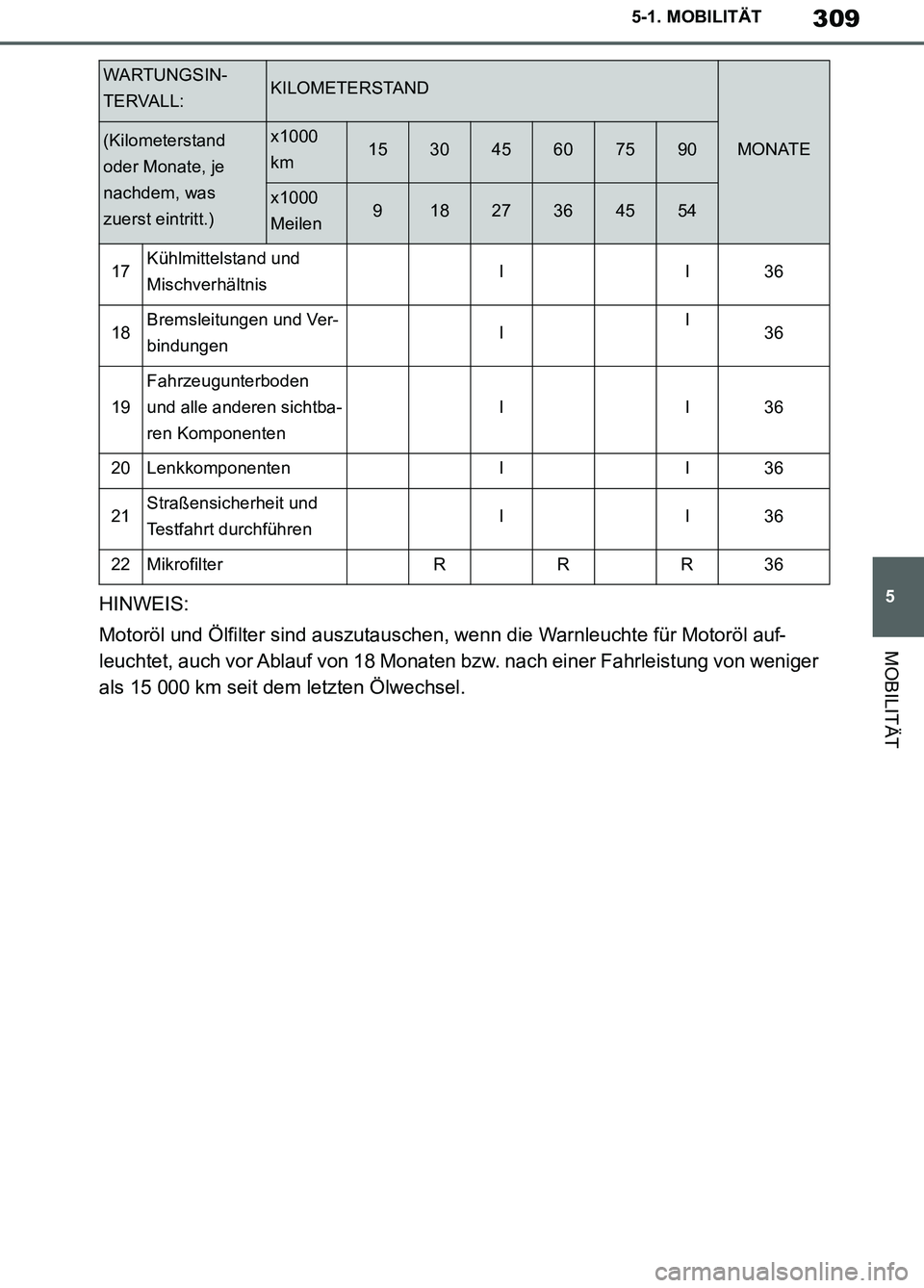

309
5
Supra Owner’s Manual_EM
5-1. MOBILITÄT
MOBILITÄT
HINWEIS:
Motoröl und Ölfilter sind auszutauschen, wenn die Warnleuchte für Motoröl auf-
leuchtet, auch vor Ablauf von 18 Monaten bzw. nach einer Fahrleistung von weniger
als 15 000 km seit dem letzten Ölwechsel.
17Kühlmittelstand und
MischverhältnisII36
18Bremsleitungen und Ver-
bindungenII36
19
Fahrzeugunterboden
und alle anderen sichtba-
ren Komponenten
II36
20LenkkomponentenII36
21Straßensicherheit und
Testfahrt durchführenII36
22MikrofilterRRR36
WARTUNGSIN-
TERVALL:KILOMETERSTAND
MONATE(Kilometerstand
oder Monate, je
nachdem, was
zuerst eintritt.)x1000
km153045607590
x1000
Meilen91827364554
Supra_OM_German_OM99T07M.book 309 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

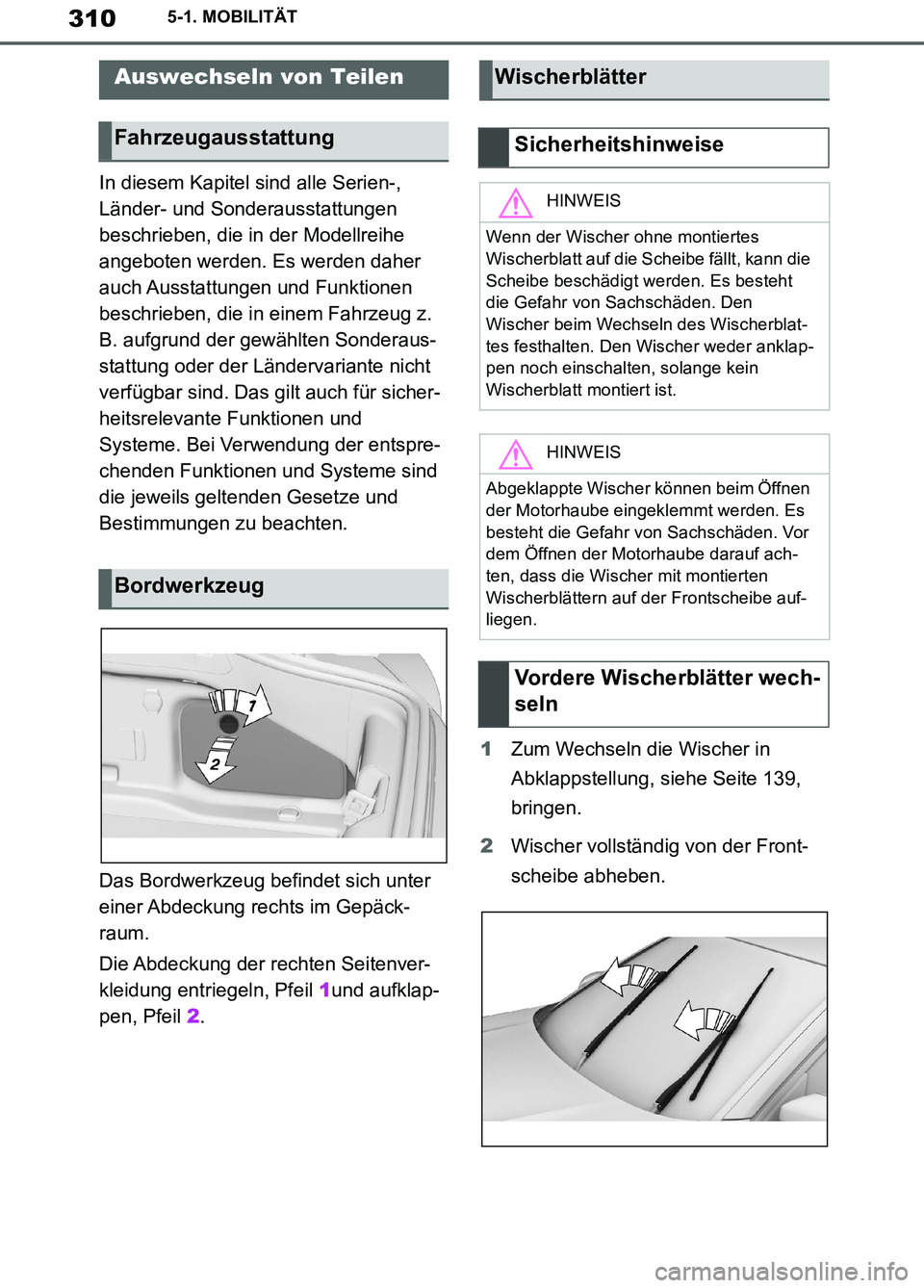

310
Supra Owner’s Manual_EM
5-1. MOBILITÄT
In diesem Kapitel sind alle Serien-,
Länder- und Sonderausstattungen
beschrieben, die in der Modellreihe
angeboten werden. Es werden daher
auch Ausstattungen und Funktionen
beschrieben, die in einem Fahrzeug z.
B. aufgrund der gewählten Sonderaus-
stattung oder der Ländervariante nicht
verfügbar sind. Das gilt auch für sicher-
heitsrelevante Funktionen und
Systeme. Bei Verwendung der entspre-
chenden Funktionen und Systeme sind
die jeweils geltenden Gesetze und
Bestimmungen zu beachten.
Das Bordwerkzeug befindet sich unter
einer Abdeckung rechts im Gepäck-
raum.
Die Abdeckung der rechten Seitenver-
kleidung entriegeln, Pfeil 1und aufklap-
pen, Pfeil 2.1Zum Wechseln die Wischer in
Abklappstellung, siehe Seite 139,
bringen.
2Wischer vollständig von der Front-
scheibe abheben.
Auswechseln von Teilen
Fahrzeugausstattung
Bordwerkzeug
Wischerblätter
Sicherheitshinweise
HINWEIS
Wenn der Wischer ohne montiertes
Wischerblatt auf die Scheibe fällt, kann die
Scheibe beschädigt werden. Es besteht
die Gefahr von Sachschäden. Den
Wischer beim Wechseln des Wischerblat-
tes festhalten. Den Wischer weder anklap-
pen noch einschalten, solange kein
Wischerblatt montiert ist.
HINWEIS
Abgeklappte Wischer können beim Öffnen
der Motorhaube eingeklemmt werden. Es
besteht die Gefahr von Sachschäden. Vor
dem Öffnen der Motorhaube darauf ach-
ten, dass die Wischer mit montierten
Wischerblättern auf der Frontscheibe auf-
liegen.
Vordere Wischerblätter wech-
seln
Supra_OM_German_OM99T07M.book 310 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

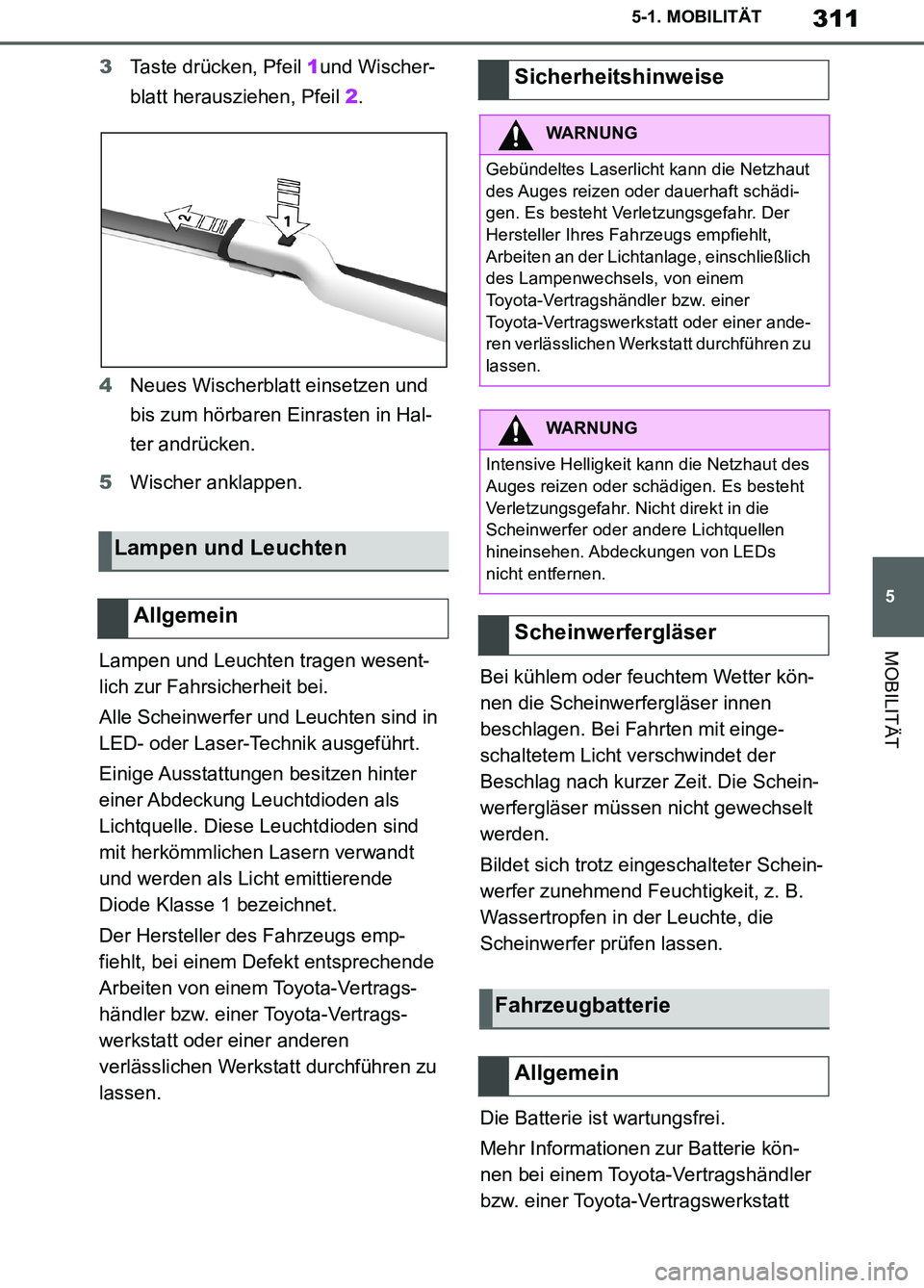

311
5
Supra Owner’s Manual_EM
5-1. MOBILITÄT
MOBILITÄT
3Taste drücken, Pfeil 1und Wischer-
blatt herausziehen, Pfeil 2.
4Neues Wischerblatt einsetzen und
bis zum hörbaren Einrasten in Hal-
ter andrücken.
5Wischer anklappen.
Lampen und Leuchten tragen wesent-
lich zur Fahrsicherheit bei.
Alle Scheinwerfer und Leuchten sind in
LED- oder Laser-Technik ausgeführt.
Einige Ausstattungen besitzen hinter
einer Abdeckung Leuchtdioden als
Lichtquelle. Diese Leuchtdioden sind
mit herkömmlichen Lasern verwandt
und werden als Licht emittierende
Diode Klasse 1 bezeichnet.
Der Hersteller des Fahrzeugs emp-
fiehlt, bei einem Defekt entsprechende
Arbeiten von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
verlässlichen Werkstatt durchführen zu
lassen.Bei kühlem oder feuchtem Wetter kön-
nen die Scheinwerfergläser innen
beschlagen. Bei Fahrten mit einge-
schaltetem Licht verschwindet der
Beschlag nach kurzer Zeit. Die Schein-
werfergläser müssen nicht gewechselt
werden.
Bildet sich trotz eingeschalteter Schein-
werfer zunehmend Feuchtigkeit, z. B.
Wassertropfen in der Leuchte, die
Scheinwerfer prüfen lassen.
Die Batterie ist wartungsfrei.
Mehr Informationen zur Batterie kön-
nen bei einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt
Lampen und Leuchten
Allgemein
Sicherheitshinweise
WARNUNG
Gebündeltes Laserlicht kann die Netzhaut
des Auges reizen oder dauerhaft schädi-
gen. Es besteht Verletzungsgefahr. Der
Hersteller Ihres Fahrzeugs empfiehlt,
Arbeiten an der Lichtanlage, einschließlich
des Lampenwechsels, von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt durchführen zu
lassen.
WARNUNG
Intensive Helligkeit kann die Netzhaut des
Auges reizen oder schädigen. Es besteht
Verletzungsgefahr. Nicht direkt in die
Scheinwerfer oder andere Lichtquellen
hineinsehen. Abdeckungen von LEDs
nicht entfernen.
Scheinwerfergläser
Fahrzeugbatterie
Allgemein
Supra_OM_German_OM99T07M.book 311 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

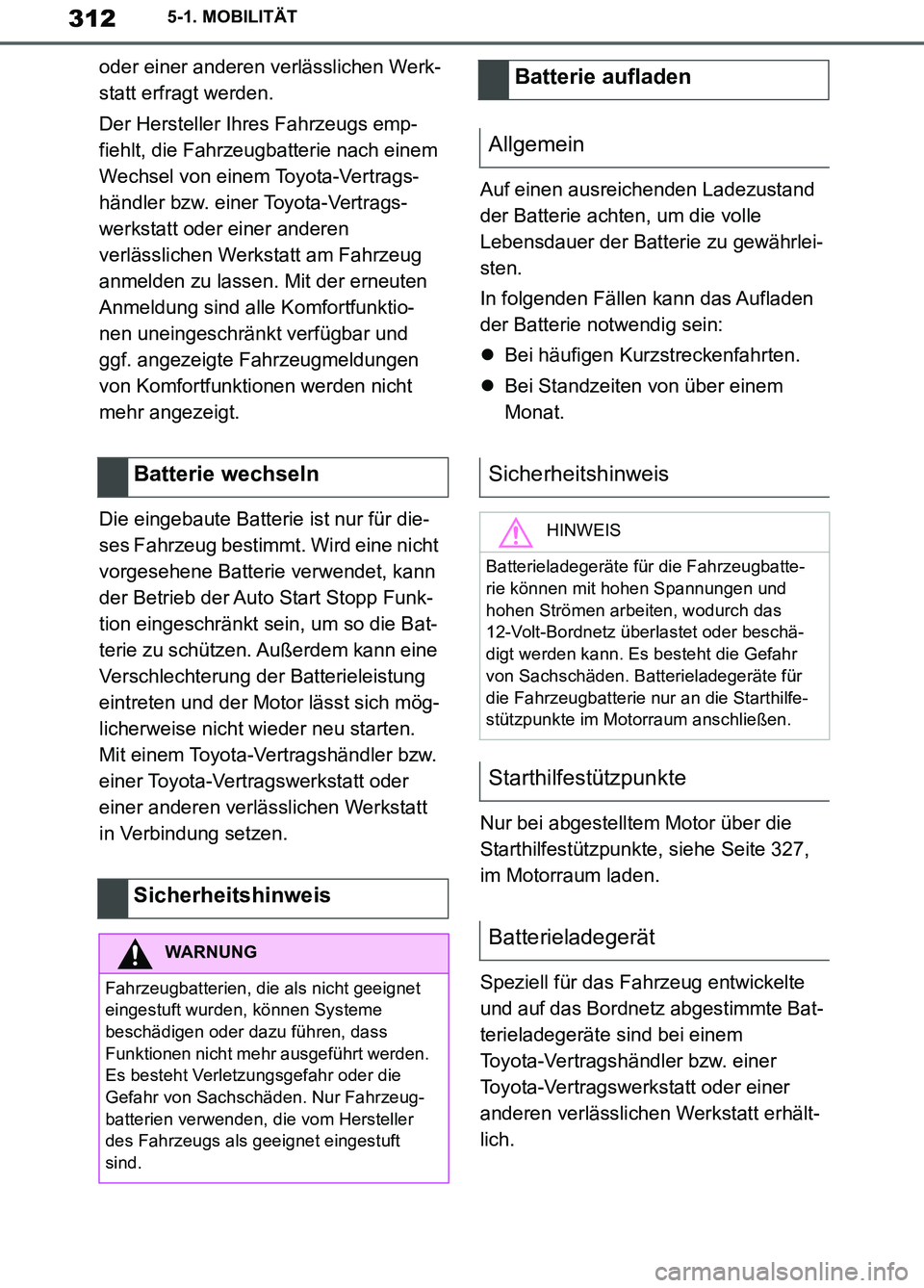

312
Supra Owner’s Manual_EM
5-1. MOBILITÄT
oder einer anderen verlässlichen Werk-
statt erfragt werden.
Der Hersteller Ihres Fahrzeugs emp-
fiehlt, die Fahrzeugbatterie nach einem
Wechsel von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
verlässlichen Werkstatt am Fahrzeug
anmelden zu lassen. Mit der erneuten
Anmeldung sind alle Komfortfunktio-
nen uneingeschränkt verfügbar und
ggf. angezeigte Fahrzeugmeldungen
von Komfortfunktionen werden nicht
mehr angezeigt.
Die eingebaute Batterie ist nur für die-
ses Fahrzeug bestimmt. Wird eine nicht
vorgesehene Batterie verwendet, kann
der Betrieb der Auto Start Stopp Funk-
tion eingeschränkt sein, um so die Bat-
terie zu schützen. Außerdem kann eine
Verschlechterung der Batterieleistung
eintreten und der Motor lässt sich mög-
licherweise nicht wieder neu starten.
Mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt
in Verbindung setzen.Auf einen ausreichenden Ladezustand
der Batterie achten, um die volle
Lebensdauer der Batterie zu gewährlei-
sten.
In folgenden Fällen kann das Aufladen
der Batterie notwendig sein:
Bei häufigen Kurzstreckenfahrten.
Bei Standzeiten von über einem
Monat.
Nur bei abgestelltem Motor über die
Starthilfestützpunkte, siehe Seite 327,
im Motorraum laden.
Speziell für das Fahrzeug entwickelte
und auf das Bordnetz abgestimmte Bat-
terieladegeräte sind bei einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt erhält-
lich.
Batterie wechseln
Sicherheitshinweis
WARNUNG
Fahrzeugbatterien, die als nicht geeignet
eingestuft wurden, können Systeme
beschädigen oder dazu führen, dass
Funktionen nicht mehr ausgeführt werden.
Es besteht Verletzungsgefahr oder die
Gefahr von Sachschäden. Nur Fahrzeug-
batterien verwenden, die vom Hersteller
des Fahrzeugs als geeignet eingestuft
sind.
Batterie aufladen
Allgemein
Sicherheitshinweis
HINWEIS
Batterieladegeräte für die Fahrzeugbatte-
rie können mit hohen Spannungen und
hohen Strömen arbeiten, wodurch das
12-Volt-Bordnetz überlastet oder beschä-
digt werden kann. Es besteht die Gefahr
von Sachschäden. Batterieladegeräte für
die Fahrzeugbatterie nur an die Starthilfe-
stützpunkte im Motorraum anschließen.
Starthilfestützpunkte
Batterieladegerät
Supra_OM_German_OM99T07M.book 312 ページ ２０１９年２月２０日　水曜日　午前１１時１６分
