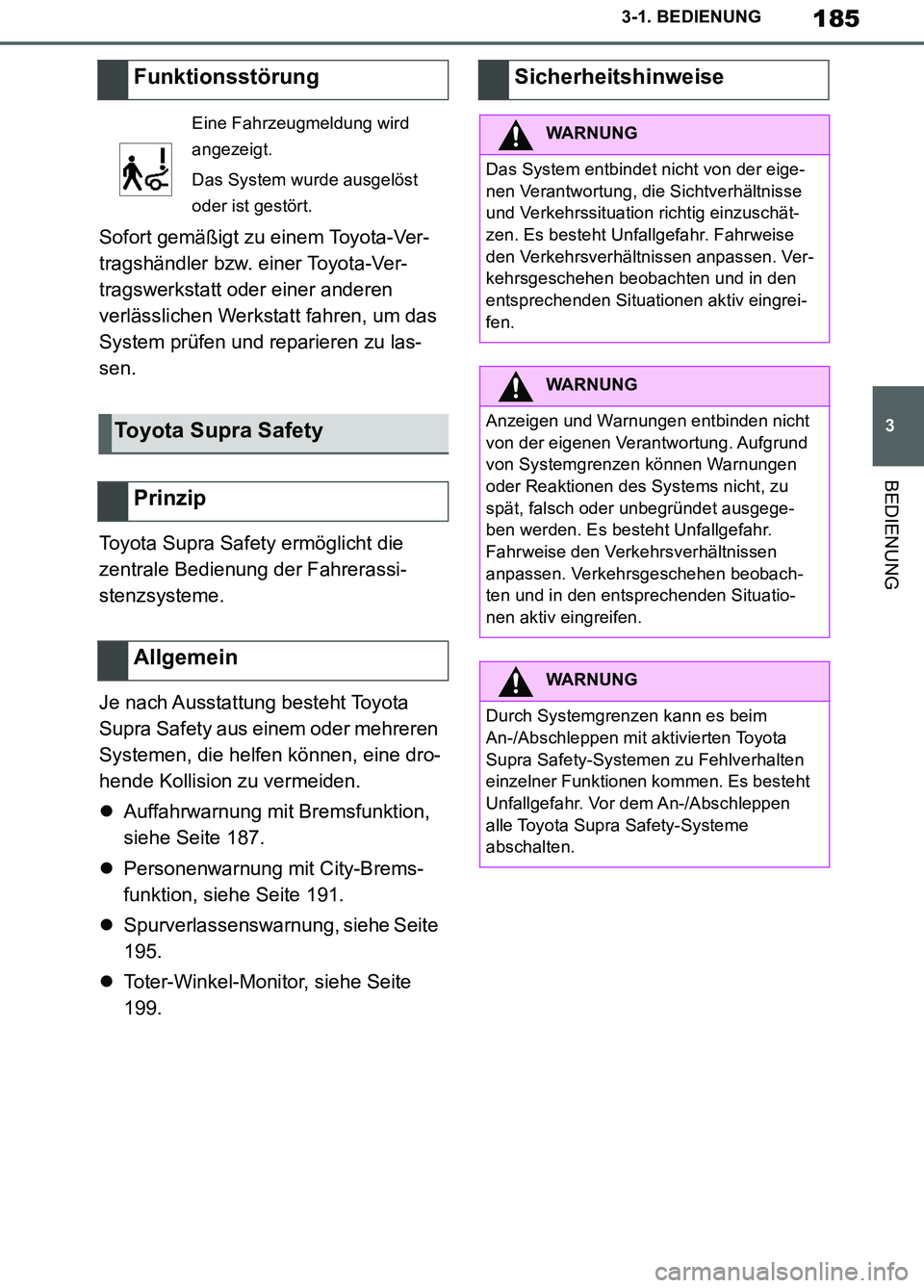

2019 TOYOTA SUPRA Betriebsanleitungen (in German)

185
3
Supra Owner’s Manual_EM
3-1. BEDIENUNG
BEDIENUNG
Sofort gemäßigt zu einem Toyota-Ver-
tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen
verlässlichen Werkstatt fahren, um das
System prüfen und reparieren zu las-
sen.
Toyota Supra Safety ermöglicht die
zentrale Bedienung der Fahrerassi-
stenzsysteme.
Je nach Ausstattung besteht Toyota
Supra Safety aus einem oder mehreren
Systemen, die helfen können, eine dro-
hende Kollision zu vermeiden.
Auffahrwarnung mit Bremsfunktion,
siehe Seite 187.
Personenwarnung mit City-Brems-
funktion, siehe Seite 191.
Spurverlassenswarnung, siehe Seite
195.
Toter-Winkel-Monitor, siehe Seite
199.
Funktionsstörung
Eine Fahrzeugmeldung wird
angezeigt.
Das System wurde ausgelöst
oder ist gestört.
Toyota Supra Safety
Prinzip
Allgemein
Sicherheitshinweise
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Sichtverhältnisse
und Verkehrssituation richtig einzuschät-
zen. Es besteht Unfallgefahr. Fahrweise
den Verkehrsverhältnissen anpassen. Ver-
kehrsgeschehen beobachten und in den
entsprechenden Situationen aktiv eingrei-
fen.
WARNUNG
Anzeigen und Warnungen entbinden nicht
von der eigenen Verantwortung. Aufgrund
von Systemgrenzen können Warnungen
oder Reaktionen des Systems nicht, zu
spät, falsch oder unbegründet ausgege-
ben werden. Es besteht Unfallgefahr.
Fahrweise den Verkehrsverhältnissen
anpassen. Verkehrsgeschehen beobach-
ten und in den entsprechenden Situatio-
nen aktiv eingreifen.
WARNUNG
Durch Systemgrenzen kann es beim
An-/Abschleppen mit aktivierten Toyota
Supra Safety-Systemen zu Fehlverhalten
einzelner Funktionen kommen. Es besteht
Unfallgefahr. Vor dem An-/Abschleppen
alle Toyota Supra Safety-Systeme
abschalten.
Supra_OM_German_OM99T07M.book 185 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

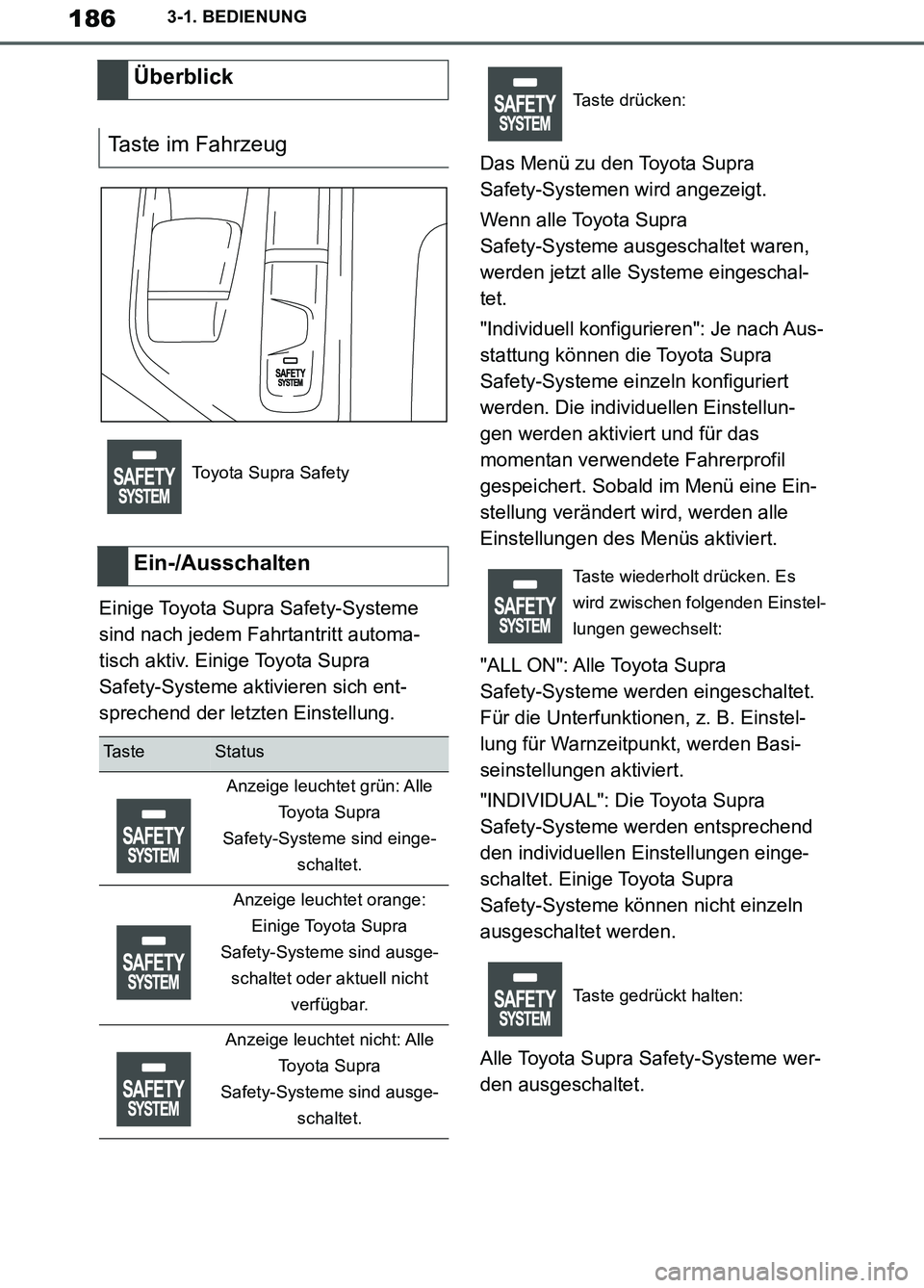

186
Supra Owner’s Manual_EM
3-1. BEDIENUNG
Einige Toyota Supra Safety-Systeme
sind nach jedem Fahrtantritt automa-
tisch aktiv. Einige Toyota Supra
Safety-Systeme aktivieren sich ent-
sprechend der letzten Einstellung.Das Menü zu den Toyota Supra
Safety-Systemen wird angezeigt.
Wenn alle Toyota Supra
Safety-Systeme ausgeschaltet waren,
werden jetzt alle Systeme eingeschal-
tet.
"Individuell konfigurieren": Je nach Aus-
stattung können die Toyota Supra
Safety-Systeme einzeln konfiguriert
werden. Die individuellen Einstellun-
gen werden aktiviert und für das
momentan verwendete Fahrerprofil
gespeichert. Sobald im Menü eine Ein-
stellung verändert wird, werden alle
Einstellungen des Menüs aktiviert.
"ALL ON": Alle Toyota Supra
Safety-Systeme werden eingeschaltet.
Für die Unterfunktionen, z. B. Einstel-
lung für Warnzeitpunkt, werden Basi-
seinstellungen aktiviert.
"INDIVIDUAL": Die Toyota Supra
Safety-Systeme werden entsprechend
den individuellen Einstellungen einge-
schaltet. Einige Toyota Supra
Safety-Systeme können nicht einzeln
ausgeschaltet werden.
Alle Toyota Supra Safety-Systeme wer-
den ausgeschaltet.
Überblick
Taste im Fahrzeug
Toyota Supra Safety
Ein-/Ausschalten
Ta s t eStatus
Anzeige leuchtet grün: Alle
Toyota Supra
Safety-Systeme sind einge-
schaltet.
Anzeige leuchtet orange:
Einige Toyota Supra
Safety-Systeme sind ausge-
schaltet oder aktuell nicht
verfügbar.
Anzeige leuchtet nicht: Alle
Toyota Supra
Safety-Systeme sind ausge-
schaltet.
Taste drücken:
Taste wiederholt drücken. Es
wird zwischen folgenden Einstel-
lungen gewechselt:
Taste gedrückt halten:
Supra_OM_German_OM99T07M.book 186 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

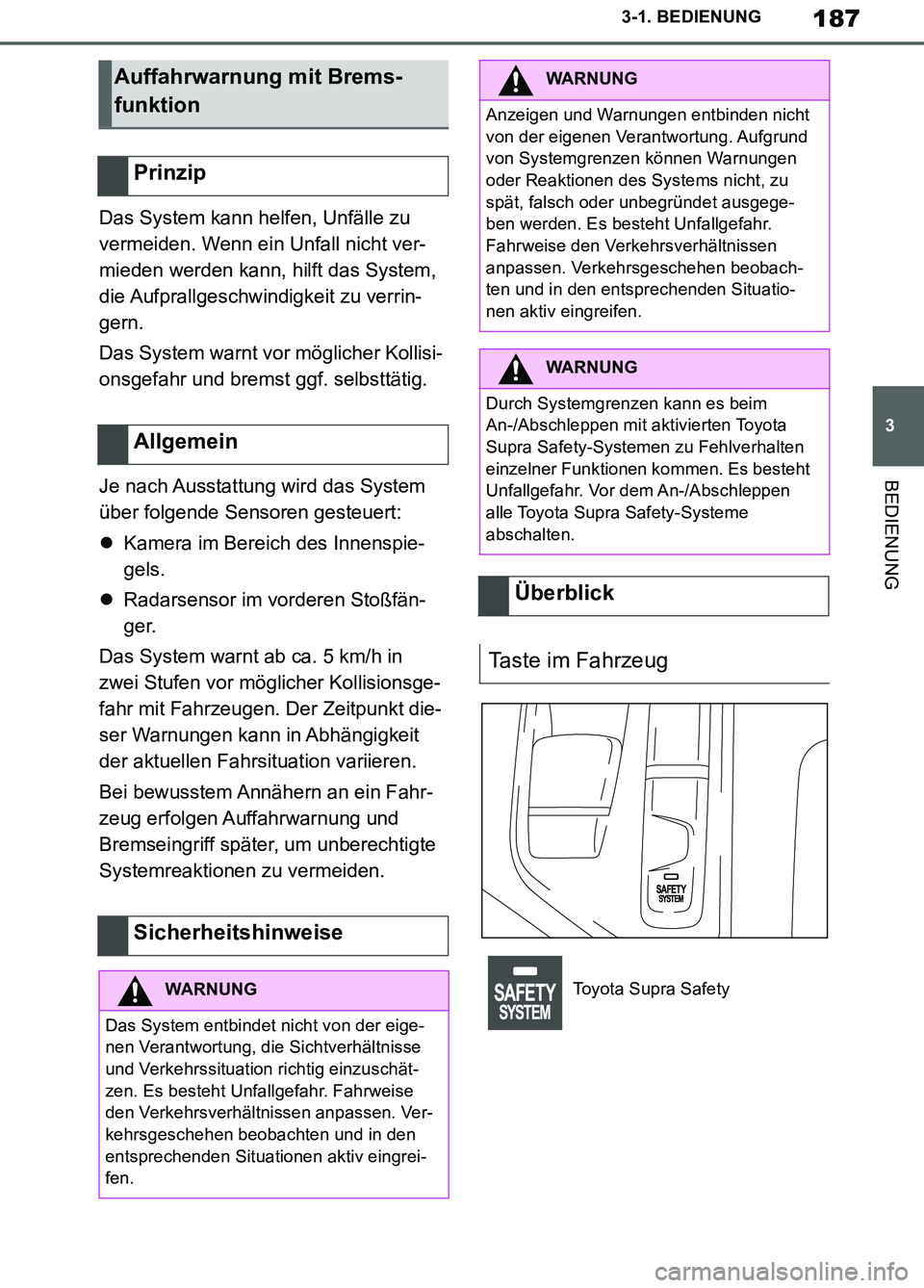

187
3
Supra Owner’s Manual_EM
3-1. BEDIENUNG
BEDIENUNG
Das System kann helfen, Unfälle zu
vermeiden. Wenn ein Unfall nicht ver-
mieden werden kann, hilft das System,
die Aufprallgeschwindigkeit zu verrin-
gern.
Das System warnt vor möglicher Kollisi-
onsgefahr und bremst ggf. selbsttätig.
Je nach Ausstattung wird das System
über folgende Sensoren gesteuert:
Kamera im Bereich des Innenspie-
gels.
Radarsensor im vorderen Stoßfän-
ger.
Das System warnt ab ca. 5 km/h in
zwei Stufen vor möglicher Kollisionsge-
fahr mit Fahrzeugen. Der Zeitpunkt die-
ser Warnungen kann in Abhängigkeit
der aktuellen Fahrsituation variieren.
Bei bewusstem Annähern an ein Fahr-
zeug erfolgen Auffahrwarnung und
Bremseingriff später, um unberechtigte
Systemreaktionen zu vermeiden.
Auffahrwarnung mit Brems-
funktion
Prinzip
Allgemein
Sicherheitshinweise
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Sichtverhältnisse
und Verkehrssituation richtig einzuschät-
zen. Es besteht Unfallgefahr. Fahrweise
den Verkehrsverhältnissen anpassen. Ver-
kehrsgeschehen beobachten und in den
entsprechenden Situationen aktiv eingrei-
fen.
WARNUNG
Anzeigen und Warnungen entbinden nicht
von der eigenen Verantwortung. Aufgrund
von Systemgrenzen können Warnungen
oder Reaktionen des Systems nicht, zu
spät, falsch oder unbegründet ausgege-
ben werden. Es besteht Unfallgefahr.
Fahrweise den Verkehrsverhältnissen
anpassen. Verkehrsgeschehen beobach-
ten und in den entsprechenden Situatio-
nen aktiv eingreifen.
WARNUNG
Durch Systemgrenzen kann es beim
An-/Abschleppen mit aktivierten Toyota
Supra Safety-Systemen zu Fehlverhalten
einzelner Funktionen kommen. Es besteht
Unfallgefahr. Vor dem An-/Abschleppen
alle Toyota Supra Safety-Systeme
abschalten.
Überblick
Taste im Fahrzeug
Toyota Supra Safety
Supra_OM_German_OM99T07M.book 187 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

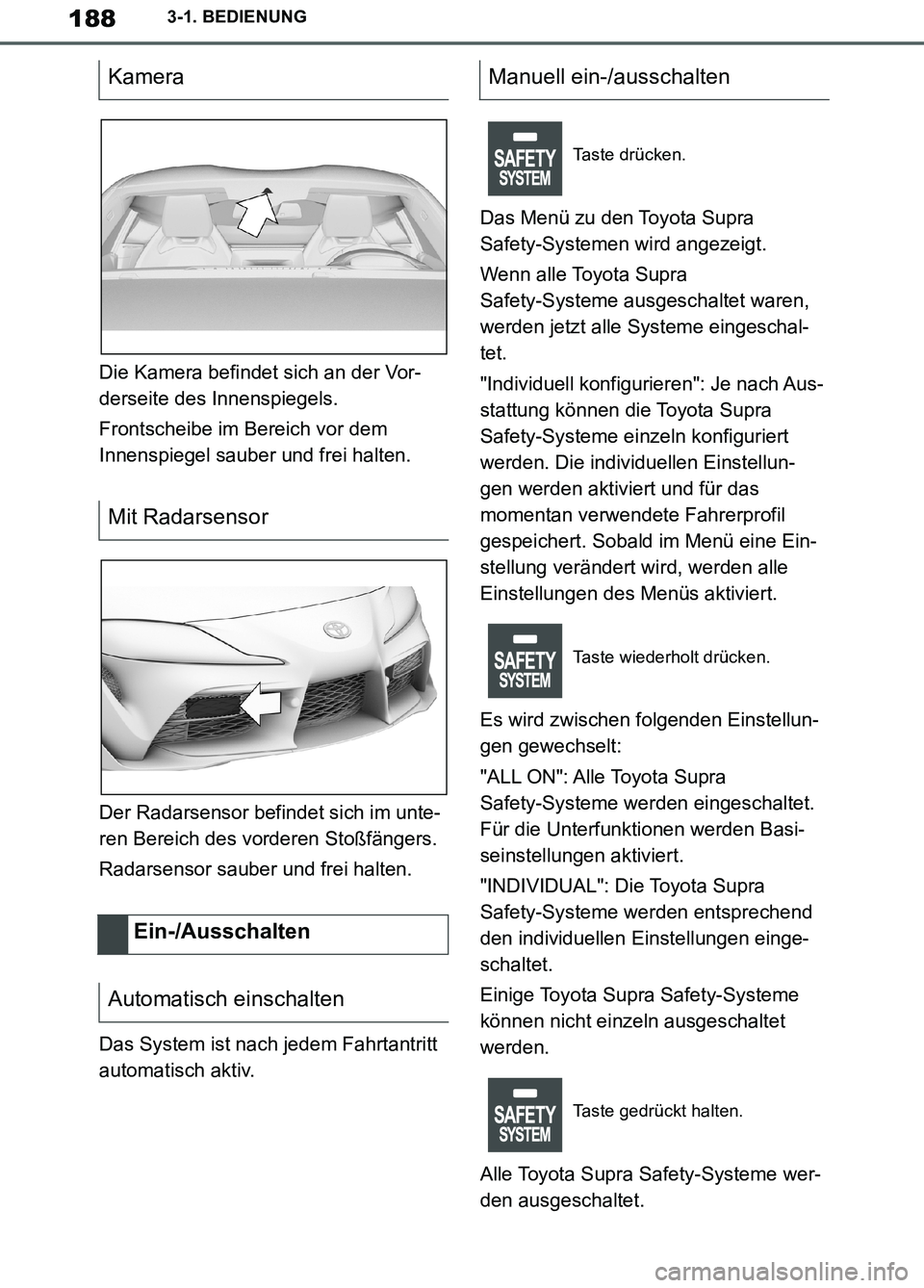

188
Supra Owner’s Manual_EM
3-1. BEDIENUNG
Die Kamera befindet sich an der Vor-
derseite des Innenspiegels.
Frontscheibe im Bereich vor dem
Innenspiegel sauber und frei halten.
Der Radarsensor befindet sich im unte-
ren Bereich des vorderen Stoßfängers.
Radarsensor sauber und frei halten.
Das System ist nach jedem Fahrtantritt
automatisch aktiv.Das Menü zu den Toyota Supra
Safety-Systemen wird angezeigt.
Wenn alle Toyota Supra
Safety-Systeme ausgeschaltet waren,
werden jetzt alle Systeme eingeschal-
tet.
"Individuell konfigurieren": Je nach Aus-
stattung können die Toyota Supra
Safety-Systeme einzeln konfiguriert
werden. Die individuellen Einstellun-
gen werden aktiviert und für das
momentan verwendete Fahrerprofil
gespeichert. Sobald im Menü eine Ein-
stellung verändert wird, werden alle
Einstellungen des Menüs aktiviert.
Es wird zwischen folgenden Einstellun-
gen gewechselt:
"ALL ON": Alle Toyota Supra
Safety-Systeme werden eingeschaltet.
Für die Unterfunktionen werden Basi-
seinstellungen aktiviert.
"INDIVIDUAL": Die Toyota Supra
Safety-Systeme werden entsprechend
den individuellen Einstellungen einge-
schaltet.
Einige Toyota Supra Safety-Systeme
können nicht einzeln ausgeschaltet
werden.
Alle Toyota Supra Safety-Systeme wer-
den ausgeschaltet.
Kamera
Mit Radarsensor
Ein-/Ausschalten
Automatisch einschaltenManuell ein-/ausschalten
Taste drücken.
Taste wiederholt drücken.
Taste gedrückt halten.
Supra_OM_German_OM99T07M.book 188 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

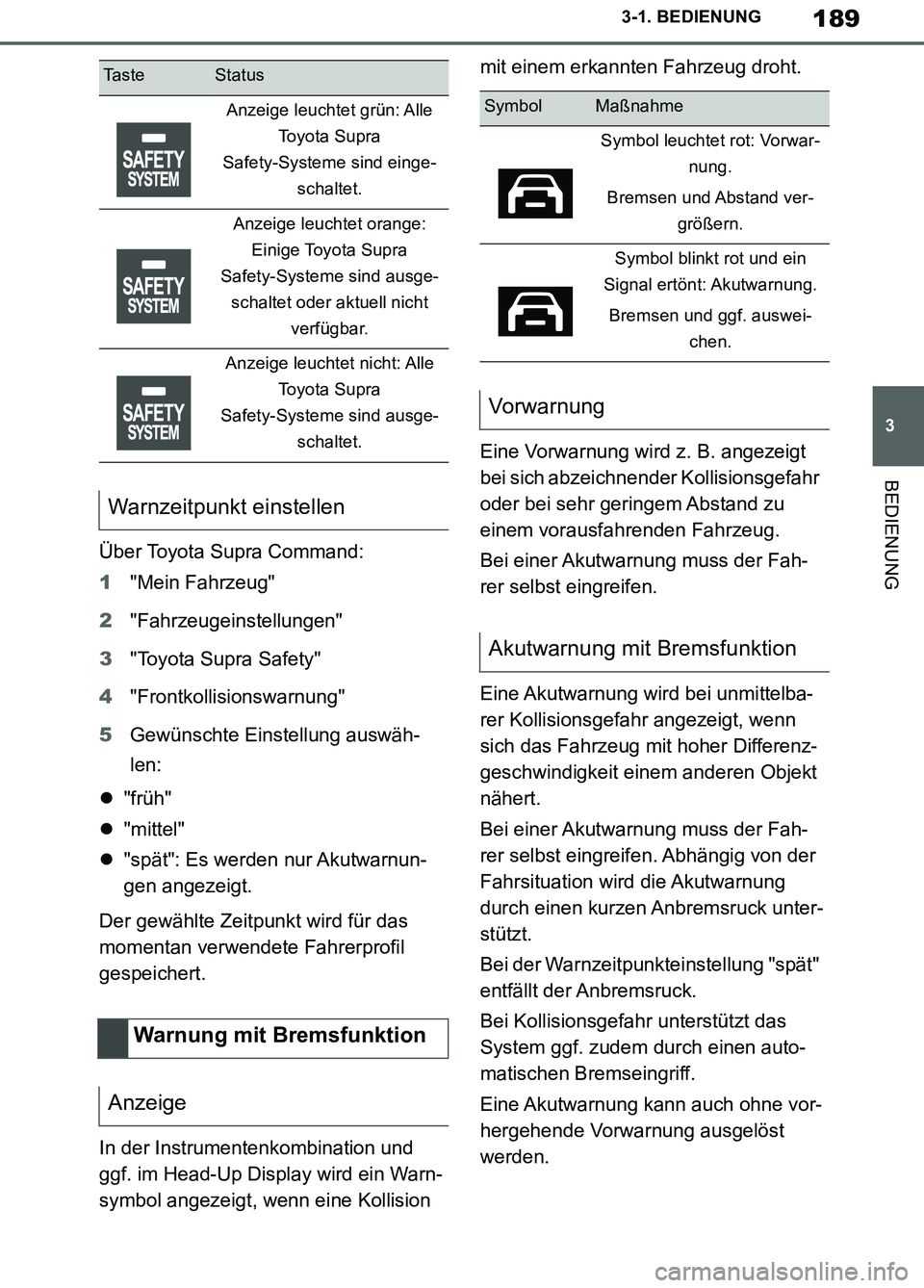

189
3
Supra Owner’s Manual_EM
3-1. BEDIENUNG
BEDIENUNG
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugeinstellungen"
3"Toyota Supra Safety"
4"Frontkollisionswarnung"
5Gewünschte Einstellung auswäh-
len:
"früh"
"mittel"
"spät": Es werden nur Akutwarnun-
gen angezeigt.
Der gewählte Zeitpunkt wird für das
momentan verwendete Fahrerprofil
gespeichert.
In der Instrumentenkombination und
ggf. im Head-Up Display wird ein Warn-
symbol angezeigt, wenn eine Kollision mit einem erkannten Fahrzeug droht.
Eine Vorwarnung wird z. B. angezeigt
bei sich abzeichnender Kollisionsgefahr
oder bei sehr geringem Abstand zu
einem vorausfahrenden Fahrzeug.
Bei einer Akutwarnung muss der Fah-
rer selbst eingreifen.
Eine Akutwarnung wird bei unmittelba-
rer Kollisionsgefahr angezeigt, wenn
sich das Fahrzeug mit hoher Differenz-
geschwindigkeit einem anderen Objekt
nähert.
Bei einer Akutwarnung muss der Fah-
rer selbst eingreifen. Abhängig von der
Fahrsituation wird die Akutwarnung
durch einen kurzen Anbremsruck unter-
stützt.
Bei der Warnzeitpunkteinstellung "spät"
entfällt der Anbremsruck.
Bei Kollisionsgefahr unterstützt das
System ggf. zudem durch einen auto-
matischen Bremseingriff.
Eine Akutwarnung kann auch ohne vor-
hergehende Vorwarnung ausgelöst
werden.
Ta s t eStatus
Anzeige leuchtet grün: Alle
Toyota Supra
Safety-Systeme sind einge-
schaltet.
Anzeige leuchtet orange:
Einige Toyota Supra
Safety-Systeme sind ausge-
schaltet oder aktuell nicht
verfügbar.
Anzeige leuchtet nicht: Alle
Toyota Supra
Safety-Systeme sind ausge-
schaltet.
Warnzeitpunkt einstellen
Warnung mit Bremsfunktion
Anzeige
SymbolMaßnahme
Symbol leuchtet rot: Vorwar-
nung.
Bremsen und Abstand ver-
größern.
Symbol blinkt rot und ein
Signal ertönt: Akutwarnung.
Bremsen und ggf. auswei-
chen.
Vorwarnung
Akutwarnung mit Bremsfunktion
Supra_OM_German_OM99T07M.book 189 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

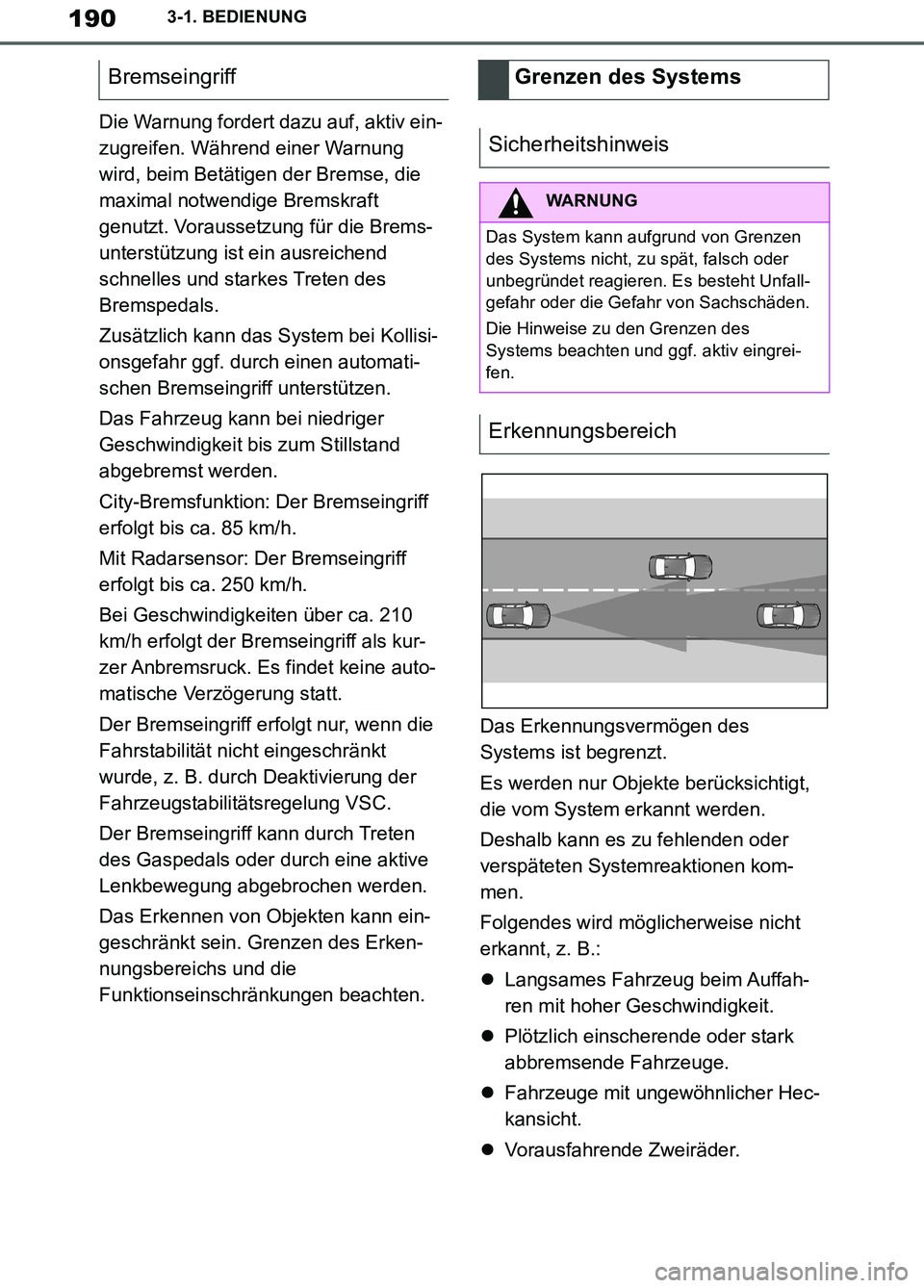

190
Supra Owner’s Manual_EM
3-1. BEDIENUNG
Die Warnung fordert dazu auf, aktiv ein-
zugreifen. Während einer Warnung
wird, beim Betätigen der Bremse, die
maximal notwendige Bremskraft
genutzt. Voraussetzung für die Brems-
unterstützung ist ein ausreichend
schnelles und starkes Treten des
Bremspedals.
Zusätzlich kann das System bei Kollisi-
onsgefahr ggf. durch einen automati-
schen Bremseingriff unterstützen.
Das Fahrzeug kann bei niedriger
Geschwindigkeit bis zum Stillstand
abgebremst werden.
City-Bremsfunktion: Der Bremseingriff
erfolgt bis ca. 85 km/h.
Mit Radarsensor: Der Bremseingriff
erfolgt bis ca. 250 km/h.
Bei Geschwindigkeiten über ca. 210
km/h erfolgt der Bremseingriff als kur-
zer Anbremsruck. Es findet keine auto-
matische Verzögerung statt.
Der Bremseingriff erfolgt nur, wenn die
Fahrstabilität nicht eingeschränkt
wurde, z. B. durch Deaktivierung der
Fahrzeugstabilitätsregelung VSC.
Der Bremseingriff kann durch Treten
des Gaspedals oder durch eine aktive
Lenkbewegung abgebrochen werden.
Das Erkennen von Objekten kann ein-
geschränkt sein. Grenzen des Erken-
nungsbereichs und die
Funktionseinschränkungen beachten.Das Erkennungsvermögen des
Systems ist begrenzt.
Es werden nur Objekte berücksichtigt,
die vom System erkannt werden.
Deshalb kann es zu fehlenden oder
verspäteten Systemreaktionen kom-
men.
Folgendes wird möglicherweise nicht
erkannt, z. B.:
Langsames Fahrzeug beim Auffah-
ren mit hoher Geschwindigkeit.
Plötzlich einscherende oder stark
abbremsende Fahrzeuge.
Fahrzeuge mit ungewöhnlicher Hec-
kansicht.
Vorausfahrende Zweiräder.
BremseingriffGrenzen des Systems
Sicherheitshinweis
WARNUNG
Das System kann aufgrund von Grenzen
des Systems nicht, zu spät, falsch oder
unbegründet reagieren. Es besteht Unfall-
gefahr oder die Gefahr von Sachschäden.
Die Hinweise zu den Grenzen des
Systems beachten und ggf. aktiv eingrei-
fen.
Erkennungsbereich
Supra_OM_German_OM99T07M.book 190 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

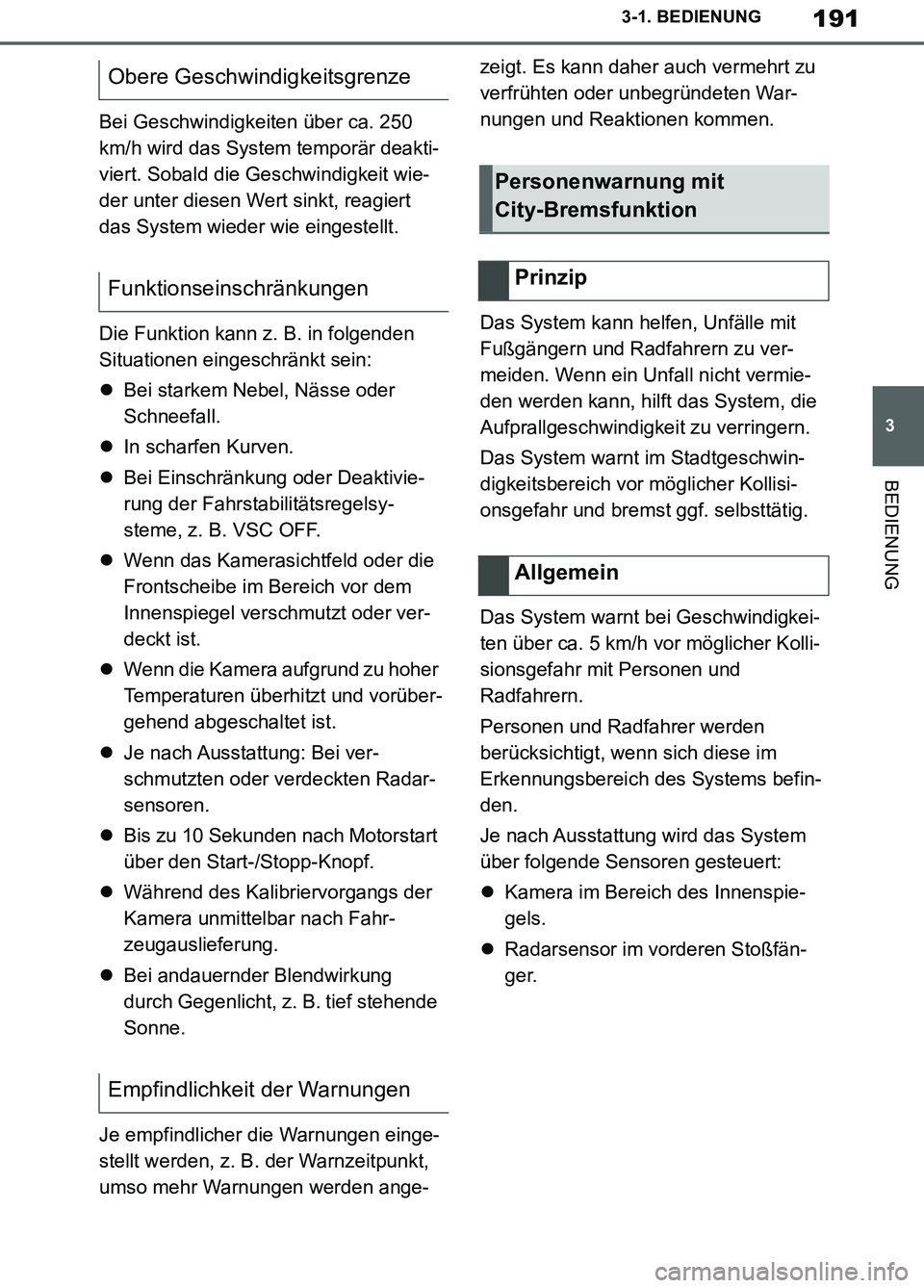

191
3
Supra Owner’s Manual_EM
3-1. BEDIENUNG
BEDIENUNG
Bei Geschwindigkeiten über ca. 250
km/h wird das System temporär deakti-
viert. Sobald die Geschwindigkeit wie-
der unter diesen Wert sinkt, reagiert
das System wieder wie eingestellt.
Die Funktion kann z. B. in folgenden
Situationen eingeschränkt sein:
Bei starkem Nebel, Nässe oder
Schneefall.
In scharfen Kurven.
Bei Einschränkung oder Deaktivie-
rung der Fahrstabilitätsregelsy-
steme, z. B. VSC OFF.
Wenn das Kamerasichtfeld oder die
Frontscheibe im Bereich vor dem
Innenspiegel verschmutzt oder ver-
deckt ist.
Wenn die Kamera aufgrund zu hoher
Temperaturen überhitzt und vorüber-
gehend abgeschaltet ist.
Je nach Ausstattung: Bei ver-
schmutzten oder verdeckten Radar-
sensoren.
Bis zu 10 Sekunden nach Motorstart
über den Start-/Stopp-Knopf.
Während des Kalibriervorgangs der
Kamera unmittelbar nach Fahr-
zeugauslieferung.
Bei andauernder Blendwirkung
durch Gegenlicht, z. B. tief stehende
Sonne.
Je empfindlicher die Warnungen einge-
stellt werden, z. B. der Warnzeitpunkt,
umso mehr Warnungen werden ange-zeigt. Es kann daher auch vermehrt zu
verfrühten oder unbegründeten War-
nungen und Reaktionen kommen.
Das System kann helfen, Unfälle mit
Fußgängern und Radfahrern zu ver-
meiden. Wenn ein Unfall nicht vermie-
den werden kann, hilft das System, die
Aufprallgeschwindigkeit zu verringern.
Das System warnt im Stadtgeschwin-
digkeitsbereich vor möglicher Kollisi-
onsgefahr und bremst ggf. selbsttätig.
Das System warnt bei Geschwindigkei-
ten über ca. 5 km/h vor möglicher Kolli-
sionsgefahr mit Personen und
Radfahrern.
Personen und Radfahrer werden
berücksichtigt, wenn sich diese im
Erkennungsbereich des Systems befin-
den.
Je nach Ausstattung wird das System
über folgende Sensoren gesteuert:
Kamera im Bereich des Innenspie-
gels.
Radarsensor im vorderen Stoßfän-
ger.
Obere Geschwindigkeitsgrenze
Funktionseinschränkungen
Empfindlichkeit der Warnungen
Personenwarnung mit
City-Bremsfunktion
Prinzip
Allgemein
Supra_OM_German_OM99T07M.book 191 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

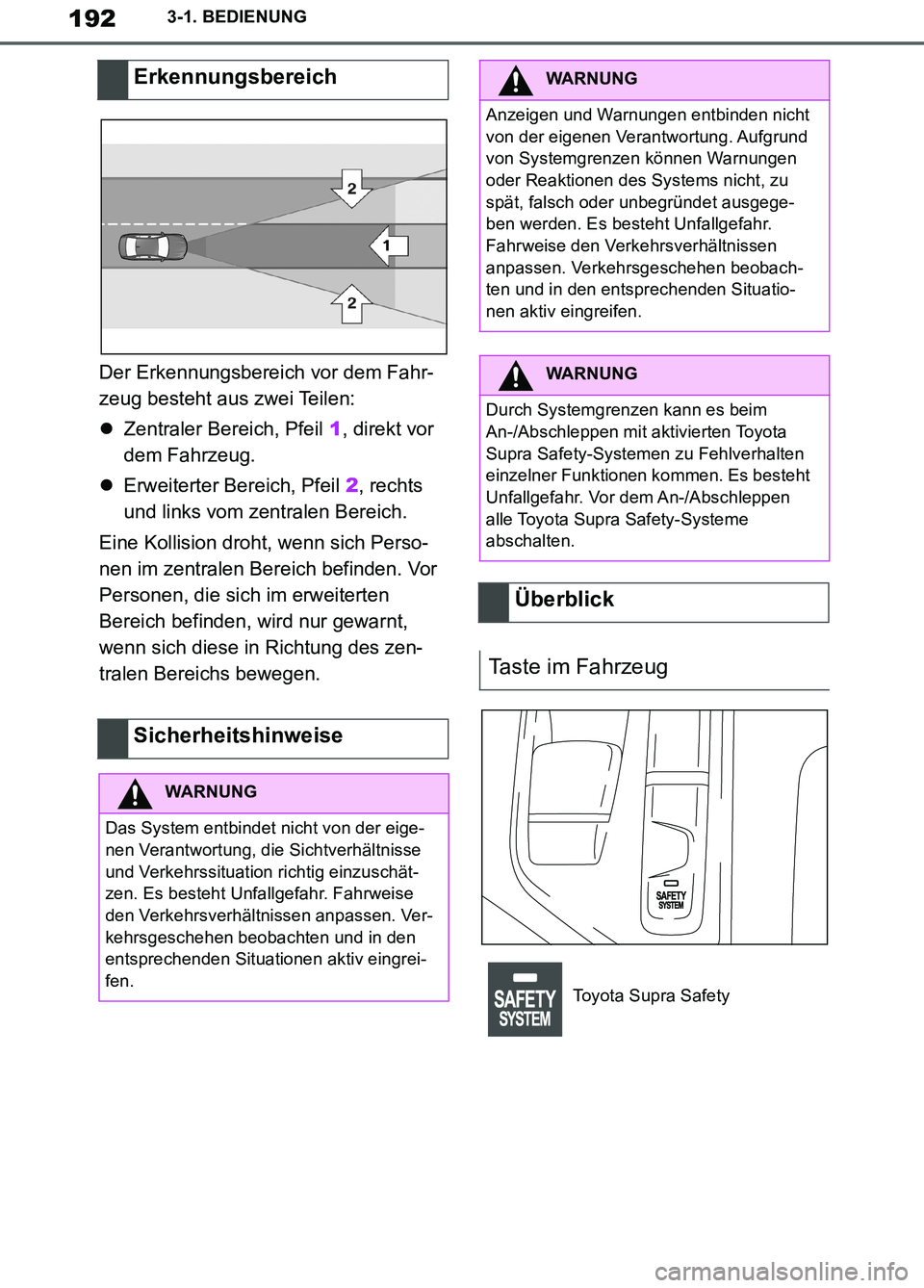

192
Supra Owner’s Manual_EM
3-1. BEDIENUNG
Der Erkennungsbereich vor dem Fahr-
zeug besteht aus zwei Teilen:
Zentraler Bereich, Pfeil 1, direkt vor
dem Fahrzeug.
Erweiterter Bereich, Pfeil 2, rechts
und links vom zentralen Bereich.
Eine Kollision droht, wenn sich Perso-
nen im zentralen Bereich befinden. Vor
Personen, die sich im erweiterten
Bereich befinden, wird nur gewarnt,
wenn sich diese in Richtung des zen-
tralen Bereichs bewegen.
Erkennungsbereich
Sicherheitshinweise
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Sichtverhältnisse
und Verkehrssituation richtig einzuschät-
zen. Es besteht Unfallgefahr. Fahrweise
den Verkehrsverhältnissen anpassen. Ver-
kehrsgeschehen beobachten und in den
entsprechenden Situationen aktiv eingrei-
fen.
WARNUNG
Anzeigen und Warnungen entbinden nicht
von der eigenen Verantwortung. Aufgrund
von Systemgrenzen können Warnungen
oder Reaktionen des Systems nicht, zu
spät, falsch oder unbegründet ausgege-
ben werden. Es besteht Unfallgefahr.
Fahrweise den Verkehrsverhältnissen
anpassen. Verkehrsgeschehen beobach-
ten und in den entsprechenden Situatio-
nen aktiv eingreifen.
WARNUNG
Durch Systemgrenzen kann es beim
An-/Abschleppen mit aktivierten Toyota
Supra Safety-Systemen zu Fehlverhalten
einzelner Funktionen kommen. Es besteht
Unfallgefahr. Vor dem An-/Abschleppen
alle Toyota Supra Safety-Systeme
abschalten.
Überblick
Taste im Fahrzeug
Toyota Supra Safety
Supra_OM_German_OM99T07M.book 192 ページ ２０１９年２月２０日　水曜日　午前１１時１６分
