Supra Owner’s Manual_EM
3-1. BEDIENUNG
BEDIENUNG
werkstatt oder einer anderen
verlässlichen Werkstatt überprüfen las-
sen.
Das System kann eingeschränkt sein,
wenn der Erkennungsbereich des
Radarsensors teilweise verdeckt wird,
z. B. durch den Kennzeichenhalter.
Die Funktion zum Erkennen und Rea-
gieren bei Zufahrt auf stehende Fahr-
zeuge kann in den folgenden
Situationen eingeschränkt sein:
Während des Kalibriervorgangs der
Kamera unmittelbar nach Fahr-
zeugauslieferung.
Bei Ausfall oder Verschmutzung der
Kamera. Eine Fahrzeugmeldung
wird angezeigt.
Wenn die Systeme im Fahrzeug, z. B.
Speed Limit Info, eine Änderung der
Geschwindigkeitsbegrenzung auf der
Strecke erkennen, kann dieser neue
Geschwindigkeitswert für folgende
Systeme übernommen werden:
Manueller Geschwindigkeitsbe-
grenzer.
Geschwindigkeitsregelung.
Adaptive Geschwindigkeitsregelung
mit Stop&Go-Funktion.
Der Geschwindigkeitswert wird als
neue Wunschgeschwindigkeit zur
Übernahme vorgeschlagen. Zur Über-
nahme des Geschwindigkeitswerts
muss das jeweilige System aktiviert
sein.Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugeinstellungen"
3"Geschwindigkeitsassistent"
Kamera
Speed Limit Assist
Prinzip
Sicherheitshinweise
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Verkehrssituation
richtig einzuschätzen. Aufgrund von
Systemgrenzen kann das System nicht in
allen Verkehrssituationen selbsttätig ange-
messen reagieren. Es besteht Unfallge-
fahr. Fahrweise den Verkehrsverhältnissen
anpassen. Verkehrsgeschehen beobach-
ten und in den entsprechenden Situatio-
nen aktiv eingreifen.
WARNUNG
Die Wunschgeschwindigkeit kann verse-
hentlich falsch eingestellt oder abgerufen
werden. Es besteht Unfallgefahr. Wunsch-
geschwindigkeit den Verkehrsverhältnis-
sen anpassen. Verkehrsgeschehen
beobachten und in den entsprechenden
Situationen aktiv eingreifen.
Überblick
Tasten am Lenkrad
Ta s t eFunktion
Vorgeschlagene Geschwin-
digkeit manuell übernehmen.
Ein-/Ausschalten und einstel-
len
Supra_OM_German_OM99T07M.book 225 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

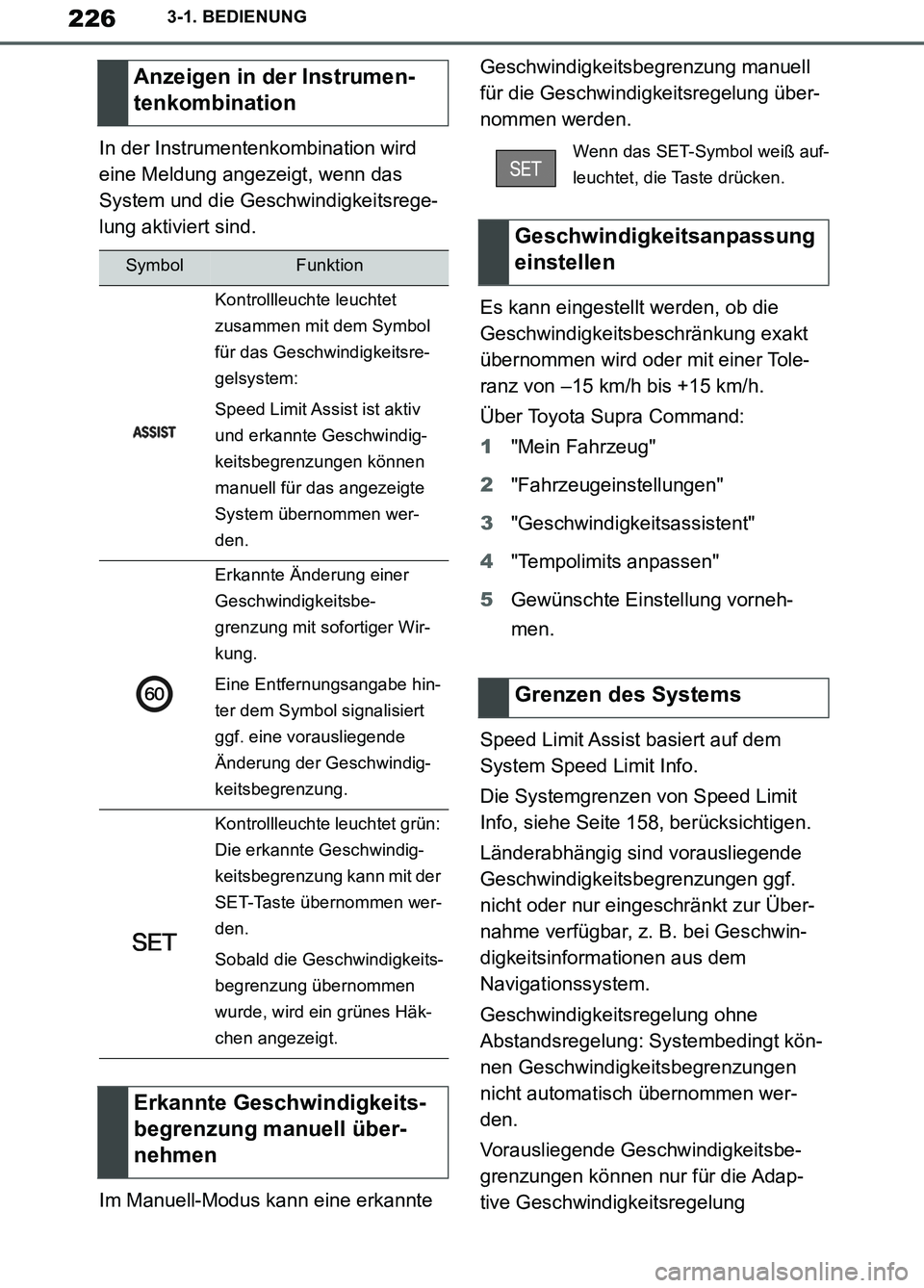

226
Supra Owner’s Manual_EM
3-1. BEDIENUNG
In der Instrumentenkombination wird
eine Meldung angezeigt, wenn das
System und die Geschwindigkeitsrege-
lung aktiviert sind.
Im Manuell-Modus kann eine erkannte Geschwindigkeitsbegrenzung manuell
für die Geschwindigkeitsregelung über-
nommen werden.
Es kann eingestellt werden, ob die
Geschwindigkeitsbeschränkung exakt
übernommen wird oder mit einer Tole-
ranz von –15 km/h bis +15 km/h.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugeinstellungen"
3"Geschwindigkeitsassistent"
4"Tempolimits anpassen"
5Gewünschte Einstellung vorneh-
men.
Speed Limit Assist basiert auf dem
System Speed Limit Info.
Die Systemgrenzen von Speed Limit
Info, siehe Seite 158, berücksichtigen.
Länderabhängig sind vorausliegende
Geschwindigkeitsbegrenzungen ggf.
nicht oder nur eingeschränkt zur Über-
nahme verfügbar, z. B. bei Geschwin-
digkeitsinformationen aus dem
Navigationssystem.
Geschwindigkeitsregelung ohne
Abstandsregelung: Systembedingt kön-
nen Geschwindigkeitsbegrenzungen
nicht automatisch übernommen wer-
den.
Vorausliegende Geschwindigkeitsbe-
grenzungen können nur für die Adap-
tive Geschwindigkeitsregelung
Anzeigen in der Instrumen-
tenkombination
SymbolFunktion
Kontrollleuchte leuchtet
zusammen mit dem Symbol
für das Geschwindigkeitsre-
gelsystem:
Speed Limit Assist ist aktiv
und erkannte Geschwindig-
keitsbegrenzungen können
manuell für das angezeigte
System übernommen wer-
den.
Erkannte Änderung einer
Geschwindigkeitsbe-
grenzung mit sofortiger Wir-
kung.
Eine Entfernungsangabe hin-
ter dem Symbol signalisiert
ggf. eine vorausliegende
Änderung der Geschwindig-
keitsbegrenzung.
Kontrollleuchte leuchtet grün:
Die erkannte Geschwindig-
keitsbegrenzung kann mit der
SET-Taste übernommen wer-
den.
Sobald die Geschwindigkeits-
begrenzung übernommen
wurde, wird ein grünes Häk-
chen angezeigt.
Erkannte Geschwindigkeits-
begrenzung manuell über-
nehmen
Wenn das SET-Symbol weiß auf-
leuchtet, die Taste drücken.
Geschwindigkeitsanpassung
einstellen
Grenzen des Systems
Supra_OM_German_OM99T07M.book 226 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

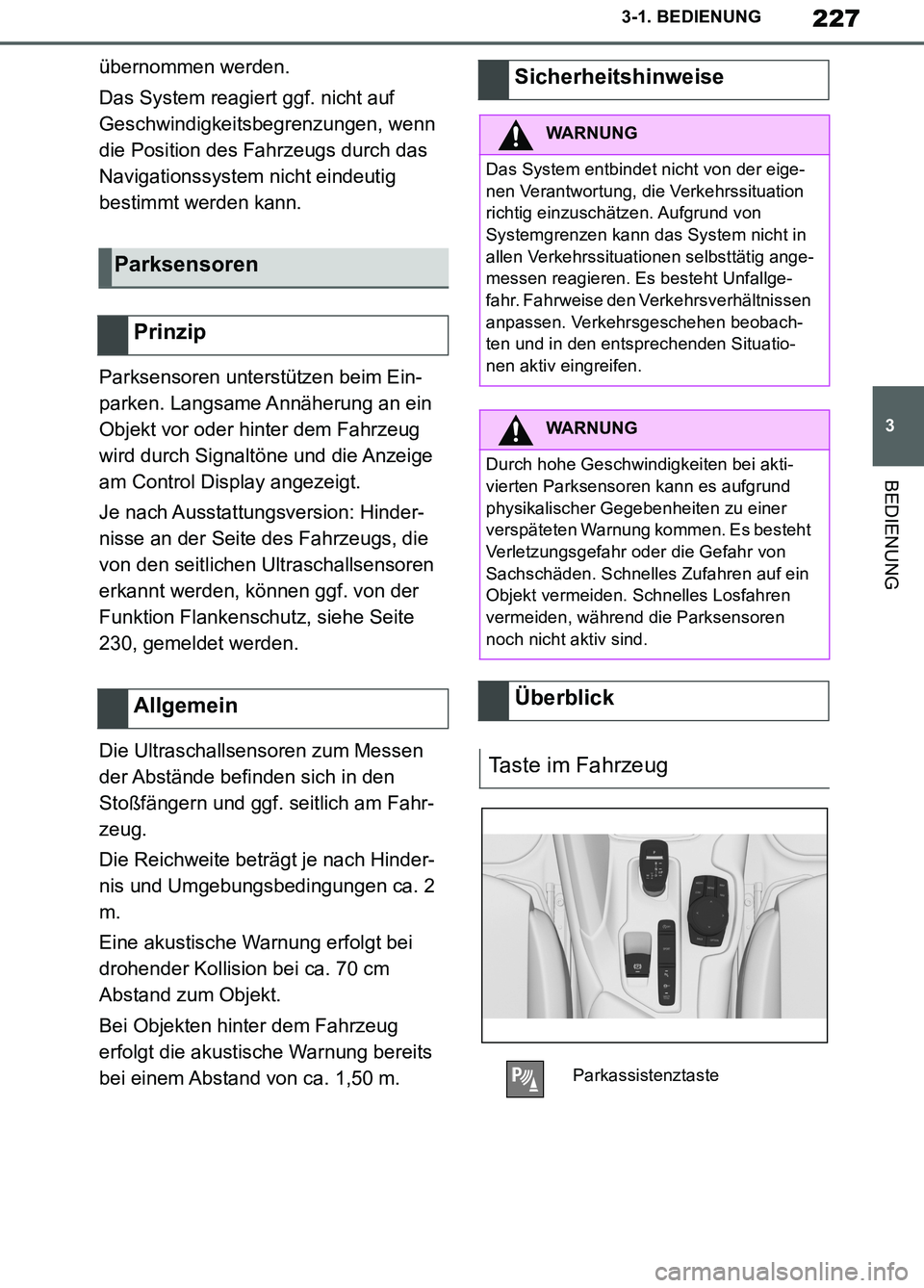

227
3
Supra Owner’s Manual_EM
3-1. BEDIENUNG
BEDIENUNG
übernommen werden.
Das System reagiert ggf. nicht auf
Geschwindigkeitsbegrenzungen, wenn
die Position des Fahrzeugs durch das
Navigationssystem nicht eindeutig
bestimmt werden kann.
Parksensoren unterstützen beim Ein-
parken. Langsame Annäherung an ein
Objekt vor oder hinter dem Fahrzeug
wird durch Signaltöne und die Anzeige
am Control Display angezeigt.
Je nach Ausstattungsversion: Hinder-
nisse an der Seite des Fahrzeugs, die
von den seitlichen Ultraschallsensoren
erkannt werden, können ggf. von der
Funktion Flankenschutz, siehe Seite
230, gemeldet werden.
Die Ultraschallsensoren zum Messen
der Abstände befinden sich in den
Stoßfängern und ggf. seitlich am Fahr-
zeug.
Die Reichweite beträgt je nach Hinder-
nis und Umgebungsbedingungen ca. 2
m.
Eine akustische Warnung erfolgt bei
drohender Kollision bei ca. 70 cm
Abstand zum Objekt.
Bei Objekten hinter dem Fahrzeug
erfolgt die akustische Warnung bereits
bei einem Abstand von ca. 1,50 m.
Parksensoren
Prinzip
Allgemein
Sicherheitshinweise
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Verkehrssituation
richtig einzuschätzen. Aufgrund von
Systemgrenzen kann das System nicht in
allen Verkehrssituationen selbsttätig ange-
messen reagieren. Es besteht Unfallge-
fahr. Fahrweise den Verkehrsverhältnissen
anpassen. Verkehrsgeschehen beobach-
ten und in den entsprechenden Situatio-
nen aktiv eingreifen.
WARNUNG
Durch hohe Geschwindigkeiten bei akti-
vierten Parksensoren kann es aufgrund
physikalischer Gegebenheiten zu einer
verspäteten Warnung kommen. Es besteht
Verletzungsgefahr oder die Gefahr von
Sachschäden. Schnelles Zufahren auf ein
Objekt vermeiden. Schnelles Losfahren
vermeiden, während die Parksensoren
noch nicht aktiv sind.
Überblick
Taste im Fahrzeug
Parkassistenztaste
Supra_OM_German_OM99T07M.book 227 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

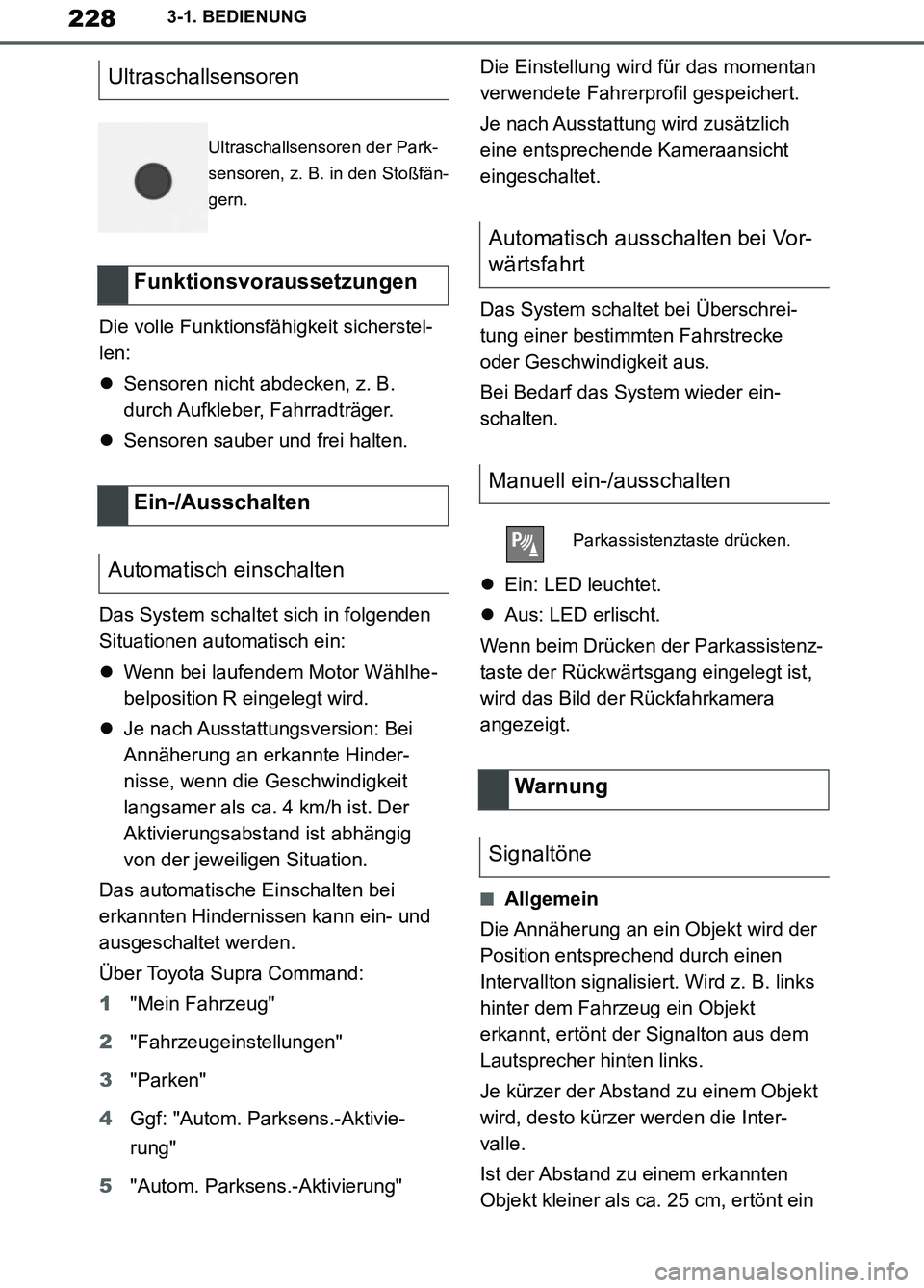

228
Supra Owner’s Manual_EM
3-1. BEDIENUNG
Die volle Funktionsfähigkeit sicherstel-
len:
Sensoren nicht abdecken, z. B.
durch Aufkleber, Fahrradträger.
Sensoren sauber und frei halten.
Das System schaltet sich in folgenden
Situationen automatisch ein:
Wenn bei laufendem Motor Wählhe-
belposition R eingelegt wird.
Je nach Ausstattungsversion: Bei
Annäherung an erkannte Hinder-
nisse, wenn die Geschwindigkeit
langsamer als ca. 4 km/h ist. Der
Aktivierungsabstand ist abhängig
von der jeweiligen Situation.
Das automatische Einschalten bei
erkannten Hindernissen kann ein- und
ausgeschaltet werden.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugeinstellungen"
3"Parken"
4Ggf: "Autom. Parksens.-Aktivie-
rung"
5"Autom. Parksens.-Aktivierung"Die Einstellung wird für das momentan
verwendete Fahrerprofil gespeichert.
Je nach Ausstattung wird zusätzlich
eine entsprechende Kameraansicht
eingeschaltet.
Das System schaltet bei Überschrei-
tung einer bestimmten Fahrstrecke
oder Geschwindigkeit aus.
Bei Bedarf das System wieder ein-
schalten.
Ein: LED leuchtet.
Aus: LED erlischt.
Wenn beim Drücken der Parkassistenz-
taste der Rückwärtsgang eingelegt ist,
wird das Bild der Rückfahrkamera
angezeigt.
■Allgemein
Die Annäherung an ein Objekt wird der
Position entsprechend durch einen
Intervallton signalisiert. Wird z. B. links
hinter dem Fahrzeug ein Objekt
erkannt, ertönt der Signalton aus dem
Lautsprecher hinten links.
Je kürzer der Abstand zu einem Objekt
wird, desto kürzer werden die Inter-
valle.
Ist der Abstand zu einem erkannten
Objekt kleiner als ca. 25 cm, ertönt ein
Ultraschallsensoren
Ultraschallsensoren der Park-
sensoren, z. B. in den Stoßfän-
gern.
Funktionsvoraussetzungen
Ein-/Ausschalten
Automatisch einschalten
Automatisch ausschalten bei Vor-
wärtsfahrt
Manuell ein-/ausschalten
Parkassistenztaste drücken.
Warnung
Signaltöne
Supra_OM_German_OM99T07M.book 228 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

229
3
Supra Owner’s Manual_EM
3-1. BEDIENUNG
BEDIENUNG
Dauerton.
Befinden sich gleichzeitig Objekte vor
und hinter dem Fahrzeug, mit einem
Abstand kleiner als ca. 25 cm, ertönt
ein abwechselnder Dauerton.
Automatikgetriebe: Intervallton und
Dauerton werden beim Einlegen der
Wählhebelposition P abgeschaltet.
Der Intervallton wird bei stehendem
Fahrzeug nach kurzer Zeit abgeschal-
tet.
■Lautstärke
Die Lautstärke des Parksenso-
ren-Signaltons kann eingestellt werden.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Systemeinstellungen"
3"Klang"
4"Lautstärkenausgleich"
5"Nur Parksensoren"
6Gewünschten Wert einstellen.
Die Einstellung wird für das momentan
verwendete Fahrerprofil gespeichert.
Die Annäherung an ein Objekt wird am
Control Display angezeigt. Weiter ent-
fernte Objekte werden dort bereits
angezeigt, bevor ein Signal ertönt.Die Anzeige wird eingeblendet, sobald
die Parksensoren aktiviert werden.
Der Erfassungsbereich der Sensoren
wird in den Farben Grün, Gelb und Rot
dargestellt, wenn dort Hindernisse
erkannt werden.
Zur besseren Einschätzung des Platz-
bedarfs werden Fahrspurlinien einge-
blendet.
Wird das Bild der Rückfahrkamera
angezeigt, kann auf die Parksensoren
oder ggf. eine andere Ansicht mit Hin-
dernismarkierungen umgeschaltet wer-
den:
1Ggf. den Controller nach links drüc-
ken.
2Z. B. "Nur Parksensoren"
Querverkehrswarnung, siehe Seite
235: Je nach Ausstattung wird in der
Parksensoranzeige auch vor Fahrzeu-
gen gewarnt, die sich hinten oder vorn
von der Seite nähern.
Die Notbremsfunktion der Parksenso-
ren leitet bei akuter Kollisionsgefahr
eine Notbremsung ein.
Aufgrund von Systemgrenzen kann
eine Kollision nicht unter allen Umstän-
den verhindert werden.
Die Funktion steht unterhalb von
Schrittgeschwindigkeit bei Rückwärts-
Optische Warnung
Je nach Ausstattungsver-
sion: Notbremsfunktion,
Parksensoren mit Notbrems-
funktion
Prinzip
Allgemein
Supra_OM_German_OM99T07M.book 229 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

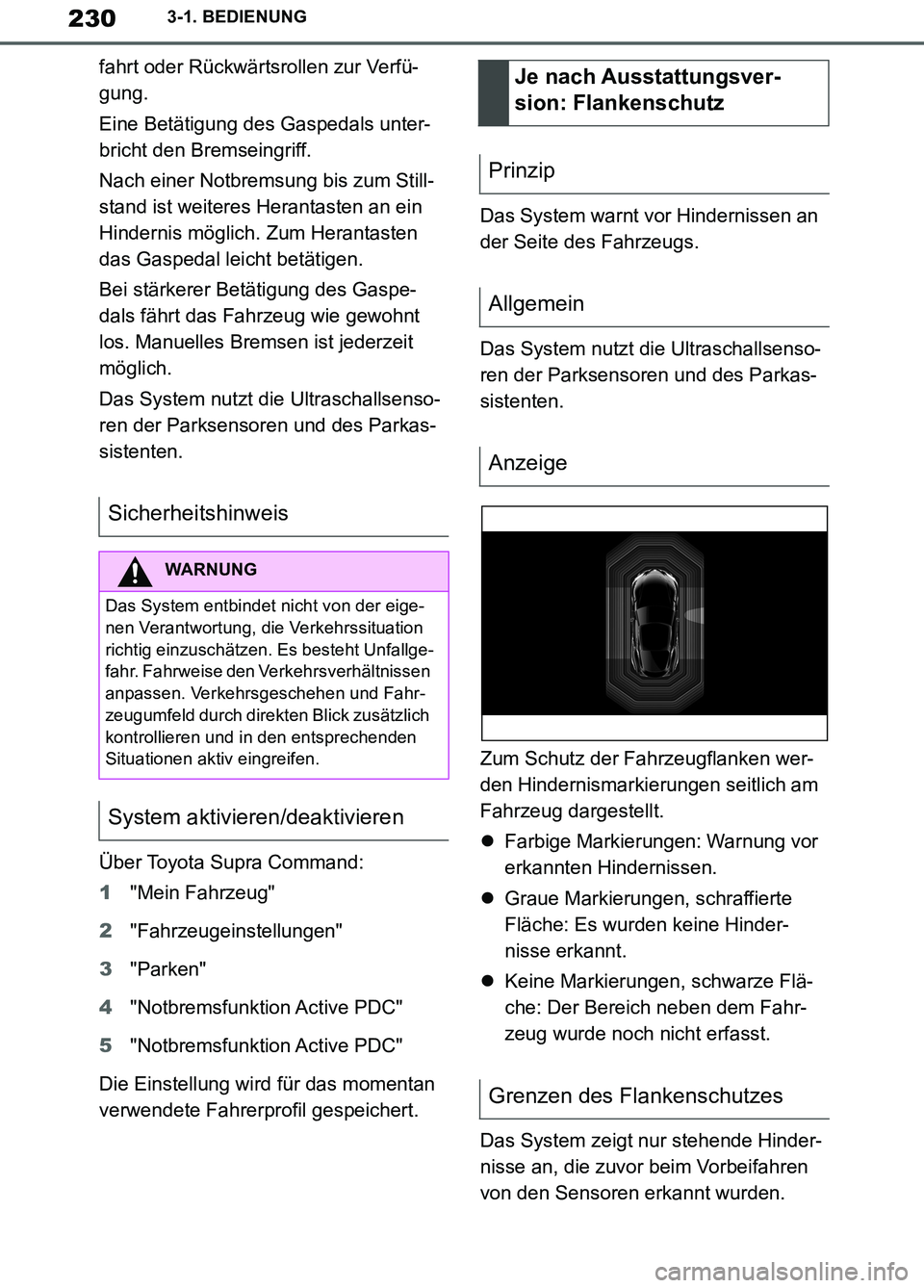

230
Supra Owner’s Manual_EM
3-1. BEDIENUNG
fahrt oder Rückwärtsrollen zur Verfü-
gung.
Eine Betätigung des Gaspedals unter-
bricht den Bremseingriff.
Nach einer Notbremsung bis zum Still-
stand ist weiteres Herantasten an ein
Hindernis möglich. Zum Herantasten
das Gaspedal leicht betätigen.
Bei stärkerer Betätigung des Gaspe-
dals fährt das Fahrzeug wie gewohnt
los. Manuelles Bremsen ist jederzeit
möglich.
Das System nutzt die Ultraschallsenso-
ren der Parksensoren und des Parkas-
sistenten.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugeinstellungen"
3"Parken"
4"Notbremsfunktion Active PDC"
5"Notbremsfunktion Active PDC"
Die Einstellung wird für das momentan
verwendete Fahrerprofil gespeichert.Das System warnt vor Hindernissen an
der Seite des Fahrzeugs.
Das System nutzt die Ultraschallsenso-
ren der Parksensoren und des Parkas-
sistenten.
Zum Schutz der Fahrzeugflanken wer-
den Hindernismarkierungen seitlich am
Fahrzeug dargestellt.
Farbige Markierungen: Warnung vor
erkannten Hindernissen.
Graue Markierungen, schraffierte
Fläche: Es wurden keine Hinder-
nisse erkannt.
Keine Markierungen, schwarze Flä-
che: Der Bereich neben dem Fahr-
zeug wurde noch nicht erfasst.
Das System zeigt nur stehende Hinder-
nisse an, die zuvor beim Vorbeifahren
von den Sensoren erkannt wurden.
Sicherheitshinweis
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Verkehrssituation
richtig einzuschätzen. Es besteht Unfallge-
fahr. Fahrweise den Verkehrsverhältnissen
anpassen. Verkehrsgeschehen und Fahr-
zeugumfeld durch direkten Blick zusätzlich
kontrollieren und in den entsprechenden
Situationen aktiv eingreifen.
System aktivieren/deaktivieren
Je nach Ausstattungsver-
sion: Flankenschutz
Prinzip
Allgemein
Anzeige
Grenzen des Flankenschutzes
Supra_OM_German_OM99T07M.book 230 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

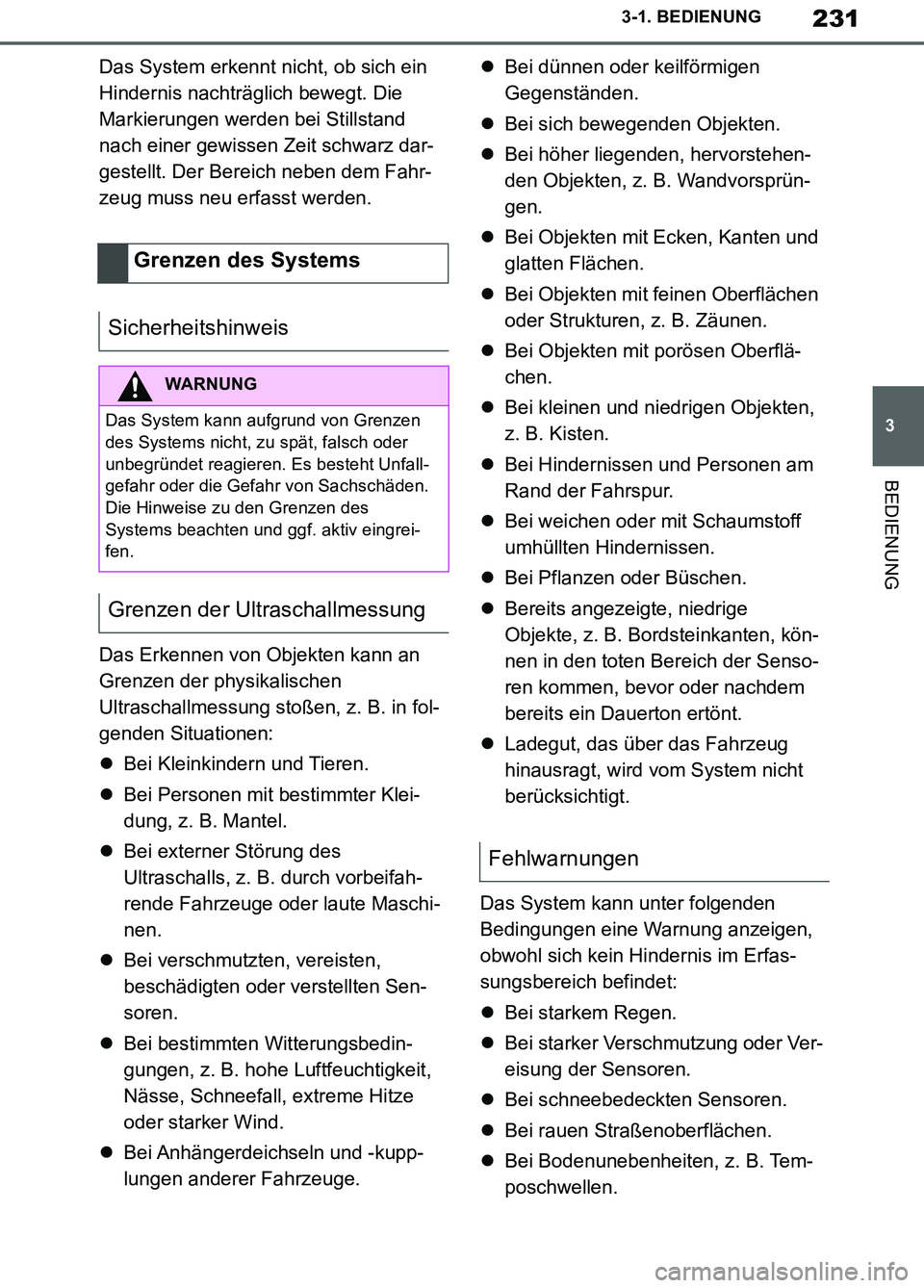

231
3
Supra Owner’s Manual_EM
3-1. BEDIENUNG
BEDIENUNG
Das System erkennt nicht, ob sich ein
Hindernis nachträglich bewegt. Die
Markierungen werden bei Stillstand
nach einer gewissen Zeit schwarz dar-
gestellt. Der Bereich neben dem Fahr-
zeug muss neu erfasst werden.
Das Erkennen von Objekten kann an
Grenzen der physikalischen
Ultraschallmessung stoßen, z. B. in fol-
genden Situationen:
Bei Kleinkindern und Tieren.
Bei Personen mit bestimmter Klei-
dung, z. B. Mantel.
Bei externer Störung des
Ultraschalls, z. B. durch vorbeifah-
rende Fahrzeuge oder laute Maschi-
nen.
Bei verschmutzten, vereisten,
beschädigten oder verstellten Sen-
soren.
Bei bestimmten Witterungsbedin-
gungen, z. B. hohe Luftfeuchtigkeit,
Nässe, Schneefall, extreme Hitze
oder starker Wind.
Bei Anhängerdeichseln und -kupp-
lungen anderer Fahrzeuge.Bei dünnen oder keilförmigen
Gegenständen.
Bei sich bewegenden Objekten.
Bei höher liegenden, hervorstehen-
den Objekten, z. B. Wandvorsprün-
gen.
Bei Objekten mit Ecken, Kanten und
glatten Flächen.
Bei Objekten mit feinen Oberflächen
oder Strukturen, z. B. Zäunen.
Bei Objekten mit porösen Oberflä-
chen.
Bei kleinen und niedrigen Objekten,
z. B. Kisten.
Bei Hindernissen und Personen am
Rand der Fahrspur.
Bei weichen oder mit Schaumstoff
umhüllten Hindernissen.
Bei Pflanzen oder Büschen.
Bereits angezeigte, niedrige
Objekte, z. B. Bordsteinkanten, kön-
nen in den toten Bereich der Senso-
ren kommen, bevor oder nachdem
bereits ein Dauerton ertönt.
Ladegut, das über das Fahrzeug
hinausragt, wird vom System nicht
berücksichtigt.
Das System kann unter folgenden
Bedingungen eine Warnung anzeigen,
obwohl sich kein Hindernis im Erfas-
sungsbereich befindet:
Bei starkem Regen.
Bei starker Verschmutzung oder Ver-
eisung der Sensoren.
Bei schneebedeckten Sensoren.
Bei rauen Straßenoberflächen.
Bei Bodenunebenheiten, z. B. Tem-
poschwellen.
Grenzen des Systems
Sicherheitshinweis
WARNUNG
Das System kann aufgrund von Grenzen
des Systems nicht, zu spät, falsch oder
unbegründet reagieren. Es besteht Unfall-
gefahr oder die Gefahr von Sachschäden.
Die Hinweise zu den Grenzen des
Systems beachten und ggf. aktiv eingrei-
fen.
Grenzen der Ultraschallmessung
Fehlwarnungen
Supra_OM_German_OM99T07M.book 231 ページ ２０１９年２月２０日　水曜日　午前１１時１６分

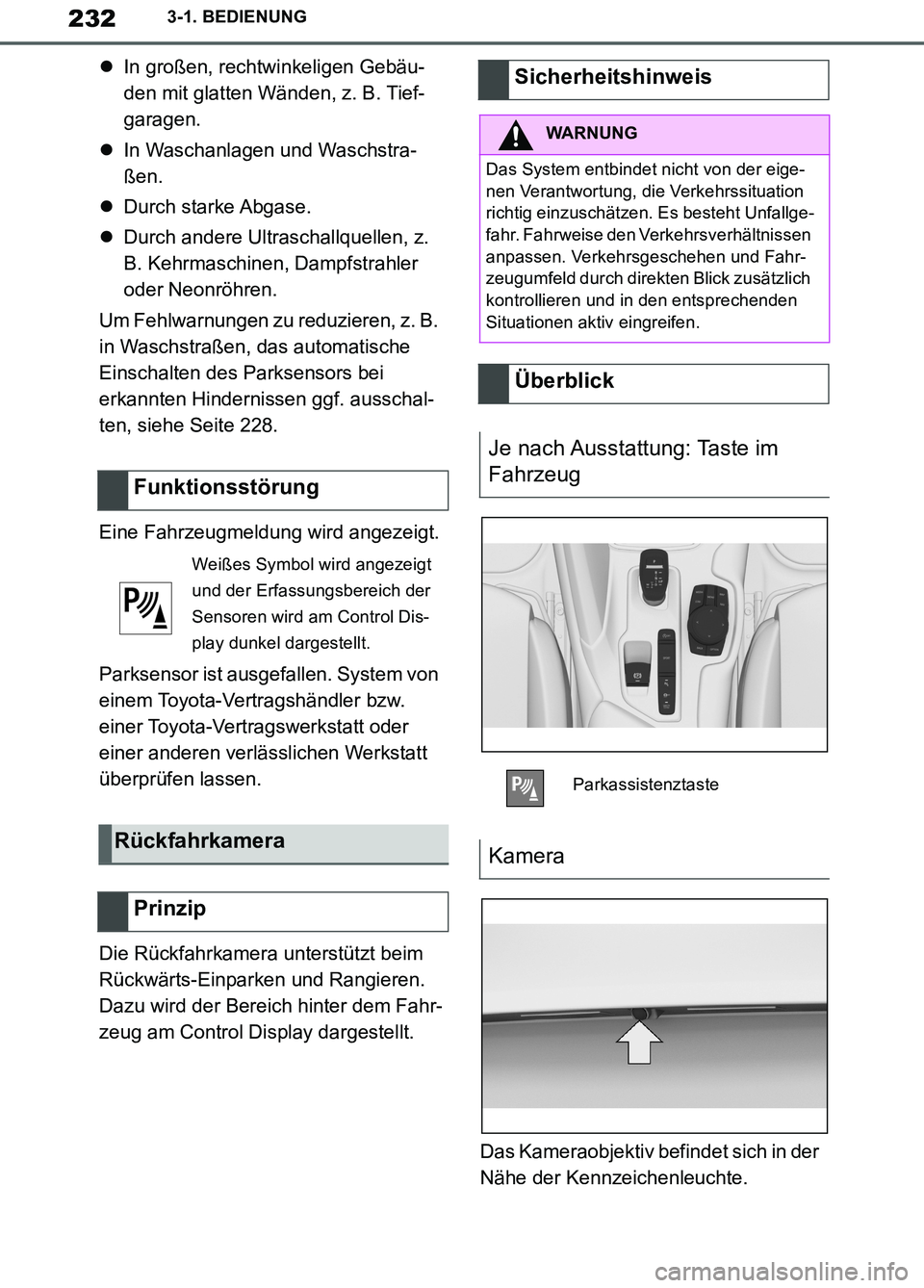

232
Supra Owner’s Manual_EM
3-1. BEDIENUNG
In großen, rechtwinkeligen Gebäu-
den mit glatten Wänden, z. B. Tief-
garagen.
In Waschanlagen und Waschstra-
ßen.
Durch starke Abgase.
Durch andere Ultraschallquellen, z.
B. Kehrmaschinen, Dampfstrahler
oder Neonröhren.
Um Fehlwarnungen zu reduzieren, z. B.
in Waschstraßen, das automatische
Einschalten des Parksensors bei
erkannten Hindernissen ggf. ausschal-
ten, siehe Seite 228.
Eine Fahrzeugmeldung wird angezeigt.
Parksensor ist ausgefallen. System von
einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt
überprüfen lassen.
Die Rückfahrkamera unterstützt beim
Rückwärts-Einparken und Rangieren.
Dazu wird der Bereich hinter dem Fahr-
zeug am Control Display dargestellt.
Das Kameraobjektiv befindet sich in der
Nähe der Kennzeichenleuchte.
Funktionsstörung
Weißes Symbol wird angezeigt
und der Erfassungsbereich der
Sensoren wird am Control Dis-
play dunkel dargestellt.
Rückfahrkamera
Prinzip
Sicherheitshinweis
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Verkehrssituation
richtig einzuschätzen. Es besteht Unfallge-
fahr. Fahrweise den Verkehrsverhältnissen
anpassen. Verkehrsgeschehen und Fahr-
zeugumfeld durch direkten Blick zusätzlich
kontrollieren und in den entsprechenden
Situationen aktiv eingreifen.
Überblick
Je nach Ausstattung: Taste im
Fahrzeug
Parkassistenztaste
Kamera
Supra_OM_German_OM99T07M.book 232 ページ ２０１９年２月２０日　水曜日　午前１１時１６分
