2019 TOYOTA PRIUS PLUS Manual del propietario (in Spanish)

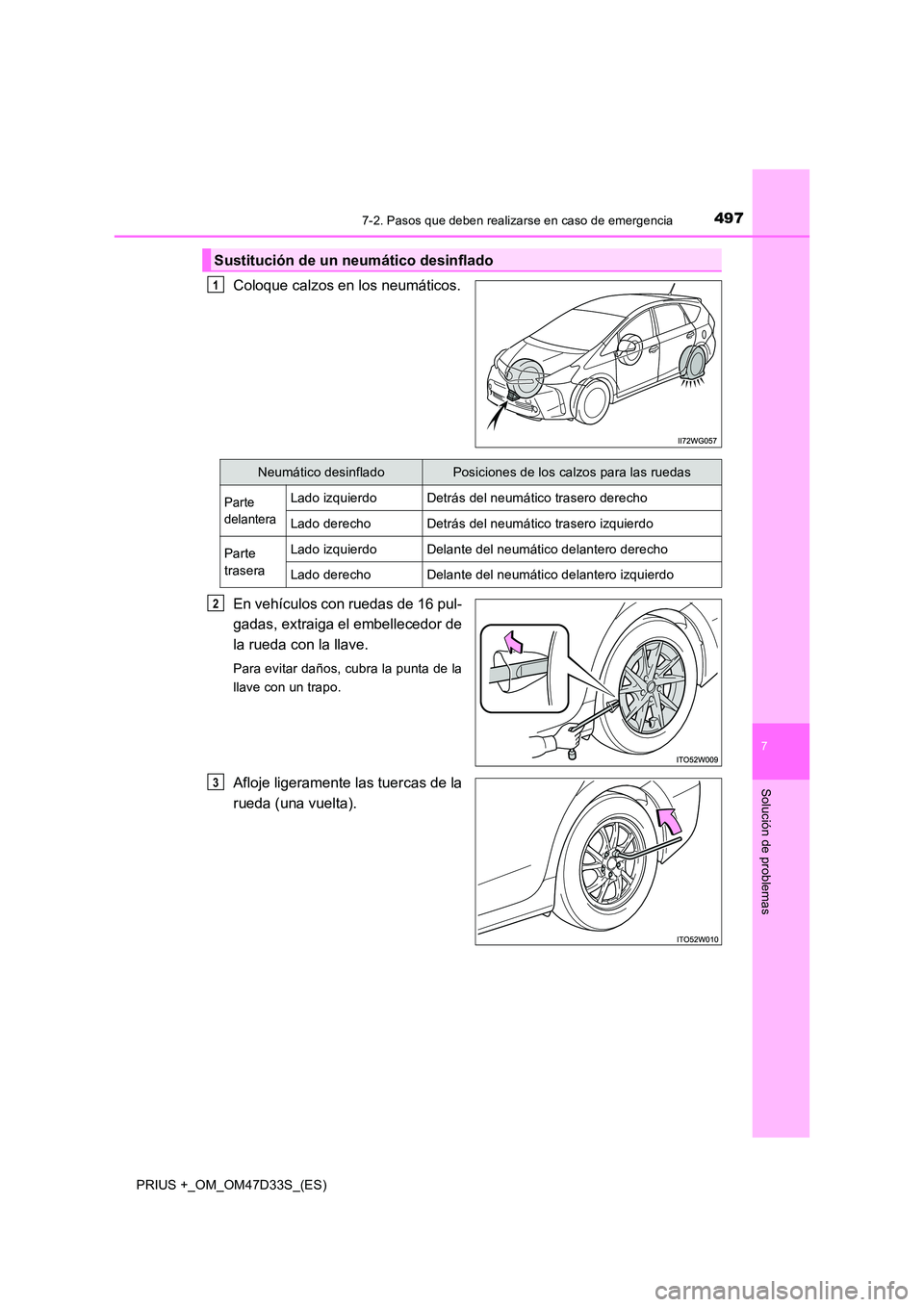

4977-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
7
Solución de problemas
Coloque calzos en los neumáticos.
En vehículos con ruedas de 16 pul-
gadas, extraiga el embellecedor de
la rueda con la llave.
Para evitar daños, cubra la punta de la
llave con un trapo.
Afloje ligeramente las tuercas de la
rueda (una vuelta).
Sustitución de un neumático desinflado
1
Neumático desinfladoPosiciones de los calzos para las ruedas
Parte
delantera
Lado izquierdoDetrás del neumático trasero derecho
Lado derechoDetrás del neumático trasero izquierdo
Parte
trasera
Lado izquierdoDelante del neumático delantero derecho
Lado derechoDelante del neumático delantero izquierdo
2
3

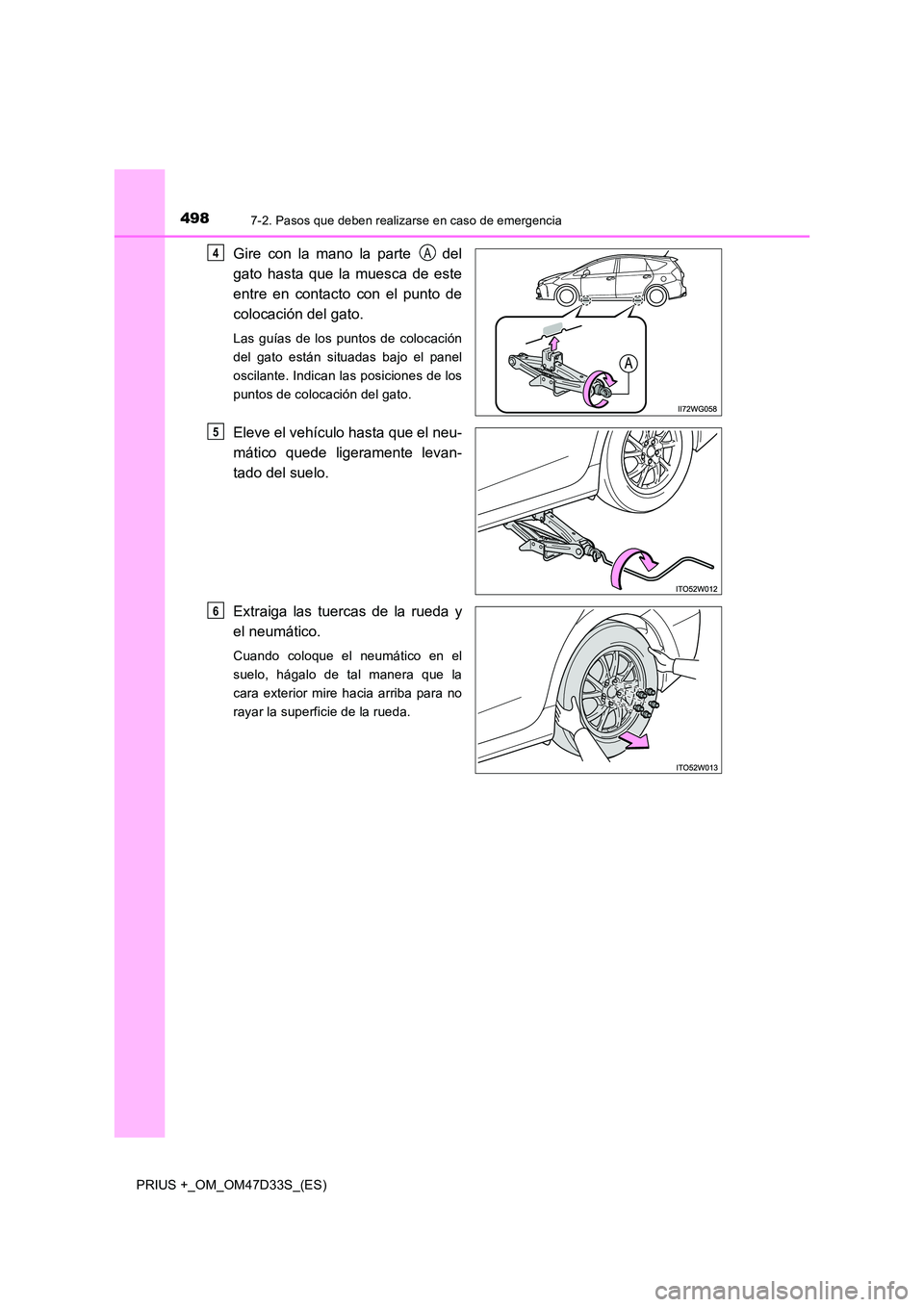

4987-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
Gire con la mano la parte del
gato hasta que la muesca de este
entre en contacto con el punto de
colocación del gato.
Las guías de los puntos de colocación
del gato están situadas bajo el panel
oscilante. Indican las posiciones de los
puntos de colocación del gato.
Eleve el vehículo hasta que el neu-
mático quede ligeramente levan-
tado del suelo.
Extraiga las tuercas de la rueda y
el neumático.
Cuando coloque el neumático en el
suelo, hágalo de tal manera que la
cara exterior mire hacia arriba para no
rayar la superficie de la rueda.
4A
5
6

4997-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
7
Solución de problemas
ADVERTENCIA
■Sustitución de un neumático desinflado
● No toque las llantas ni la zona alrededor de los frenos justo después de que el
vehículo haya realizado un trayecto.
Después de recorrer un trayecto, las zonas del vehículo mencionadas anterior-
mente estarán muy calientes. Puede sufrir quemaduras si toca dichas zonas con
las manos, los pies o alguna parte del cuerpo mientras cambia un neumático, etc.
● Si no tiene en cuenta estas medidas de precaución, las tuercas de la rueda
podrían aflojarse y la rueda podría salir despedida, provocando lesiones graves o
incluso mortales.
• Después de cambiar las ruedas, apriete las tuercas de la rueda con un par de
103 N•m (10,5 kgf•m, 76 lbf•pie) con una llave dinamométrica lo antes posible.
• Para la colocación de un neumático, utilice únicamente tuercas de rueda espe-
cíficas para las ruedas de este vehículo.
• Si detecta alguna grieta o deformación en los pernos, en las roscas de las tuer-
cas o en los orificios de los pernos de la rueda, lleve el vehículo a un distribuidor
o taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparacio-
nes cualificado, para que lo inspeccionen.
• Al colocar las tuercas de las ruedas, asegúrese de hacerlo con los extremos
cónicos hacia dentro. ( P. 424)

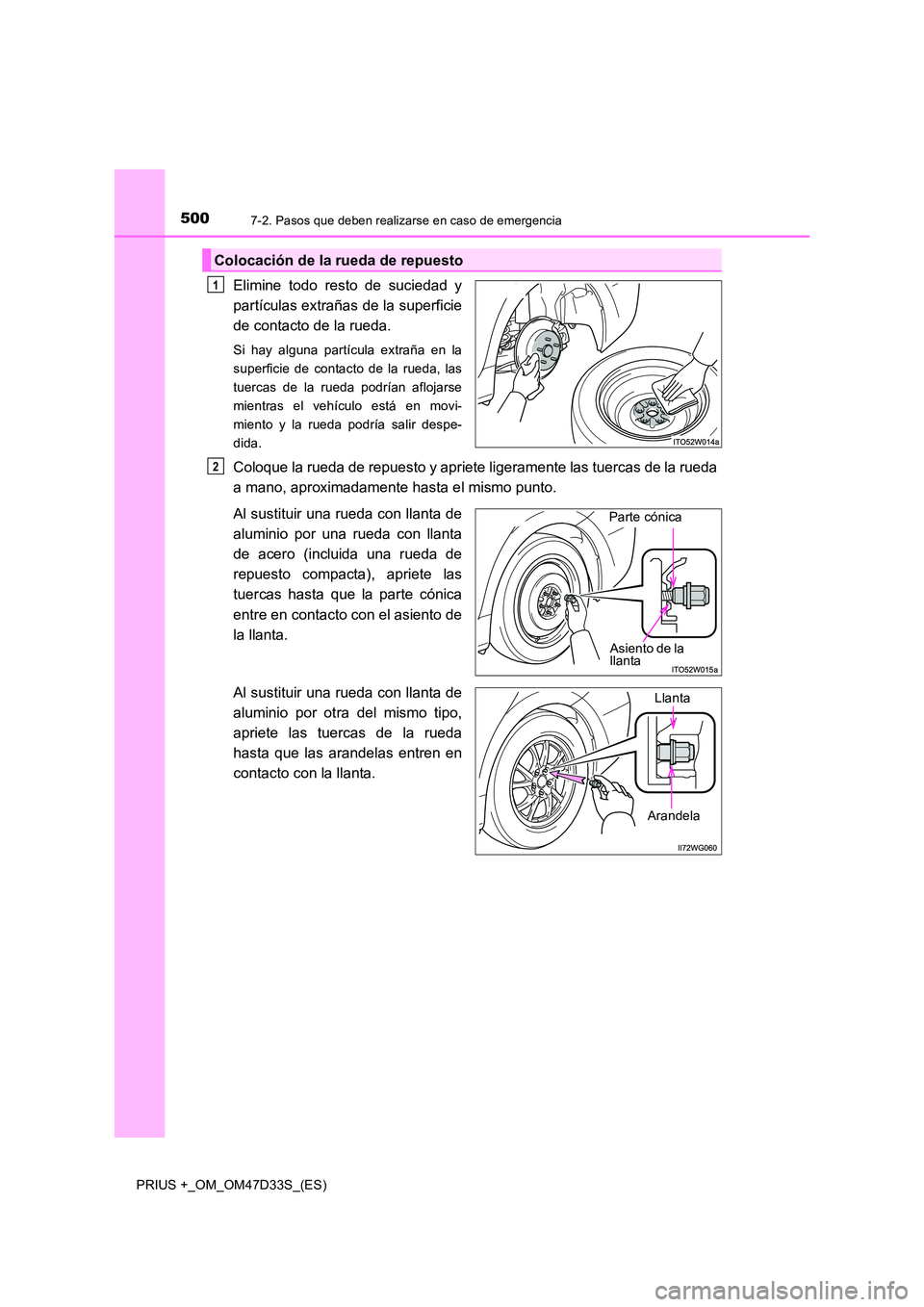

5007-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
Elimine todo resto de suciedad y
partículas extrañas de la superficie
de contacto de la rueda.
Si hay alguna partícula extraña en la
superficie de contacto de la rueda, las
tuercas de la rueda podrían aflojarse
mientras el vehículo está en movi-
miento y la rueda podría salir despe-
dida.
Coloque la rueda de repuesto y apriete ligeramente las tuercas de la rueda
a mano, aproximadamente hasta el mismo punto.
Al sustituir una rueda con llanta de
aluminio por una rueda con llanta
de acero (incluida una rueda de
repuesto compacta), apriete las
tuercas hasta que la parte cónica
entre en contacto con el asiento de
la llanta.
Al sustituir una rueda con llanta de
aluminio por otra del mismo tipo,
apriete las tuercas de la rueda
hasta que las arandelas entren en
contacto con la llanta.
Colocación de la rueda de repuesto
1
2
Parte cónica
Asiento de la llanta
Arandela
Llanta

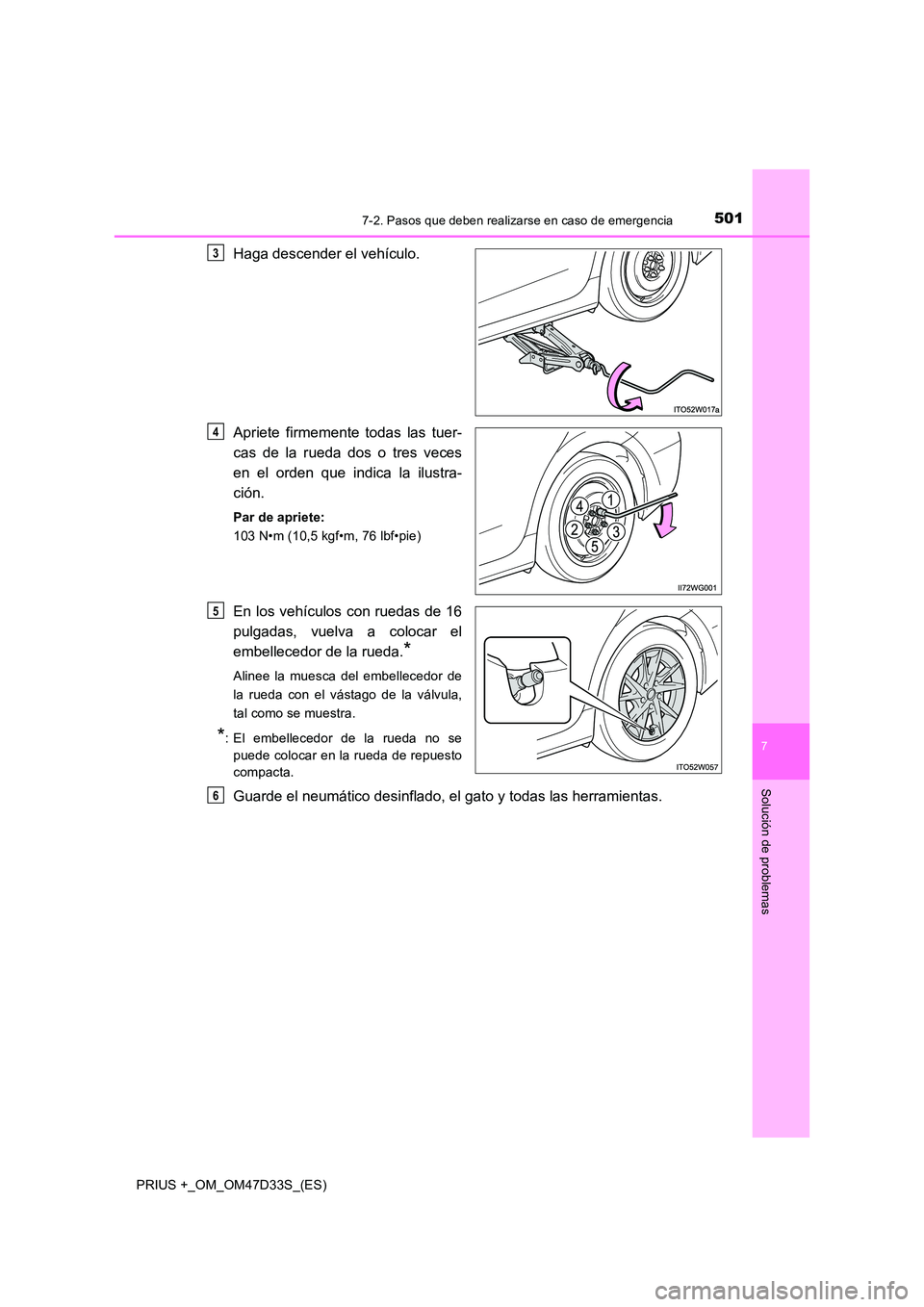

5017-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
7
Solución de problemas
Haga descender el vehículo.
Apriete firmemente todas las tuer-
cas de la rueda dos o tres veces
en el orden que indica la ilustra-
ción.
Par de apriete:
103 N•m (10,5 kgf•m, 76 lbf•pie)
En los vehículos con ruedas de 16
pulgadas, vuelva a colocar el
embellecedor de la rueda.*
Alinee la muesca del embellecedor de
la rueda con el vástago de la válvula,
tal como se muestra.
*: El embellecedor de la rueda no se
puede colocar en la rueda de repuesto
compacta.
Guarde el neumático desinflado, el gato y todas las herramientas.
3
4
5
6

5027-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
■Rueda de repuesto compacta
● La rueda de repuesto compacta está identificada con la etiqueta “TEMPORARY USE
ONLY” (solo para uso provisional) en la pared lateral del neumático.
Utilice la rueda de repuesto compacta solo provisionalmente y en caso de emergen-
cia.
● Asegúrese de comprobar la presión de inflado de la rueda de repuesto compacta.
( P. 552)
■ Cuando se utilice una rueda de repuesto compacta
Debido a que la rueda de repuesto compacta no está equipada con la válvula ni el
transmisor de advertencia de la presión de los neumáticos, el sistema de advertencia
de la presión de los neumáticos no emitirá ningún aviso en caso de baja presión de
inflado de la rueda de repuesto. Asimismo, si sustituye la rueda de repuesto compacta
después de que se haya encendido el indicador de advertencia de la presión de los
neumáticos, el indicador seguirá encendido.
■ Si está colocada la rueda de repuesto compacta
La altura del vehículo es menor cuando se conduce con una rueda de repuesto com-
pacta que con neumáticos estándar.
■ En caso de pinchazo en un neumático delantero en una carretera con nieve o
hielo
Coloque la rueda de repuesto compacta en una de las ruedas traseras del vehículo.
Siga estos pasos y coloque cadenas de nieve en los neumáticos delanteros:
Sustituya uno de los neumáticos traseros por la rueda de repuesto compacta.
Sustituya el neumático desinflado delantero por el neumático que ha quitado de la
parte trasera del vehículo.
Coloque cadenas de nieve en los neumáticos delanteros.
1
2
3

5037-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
7
Solución de problemas

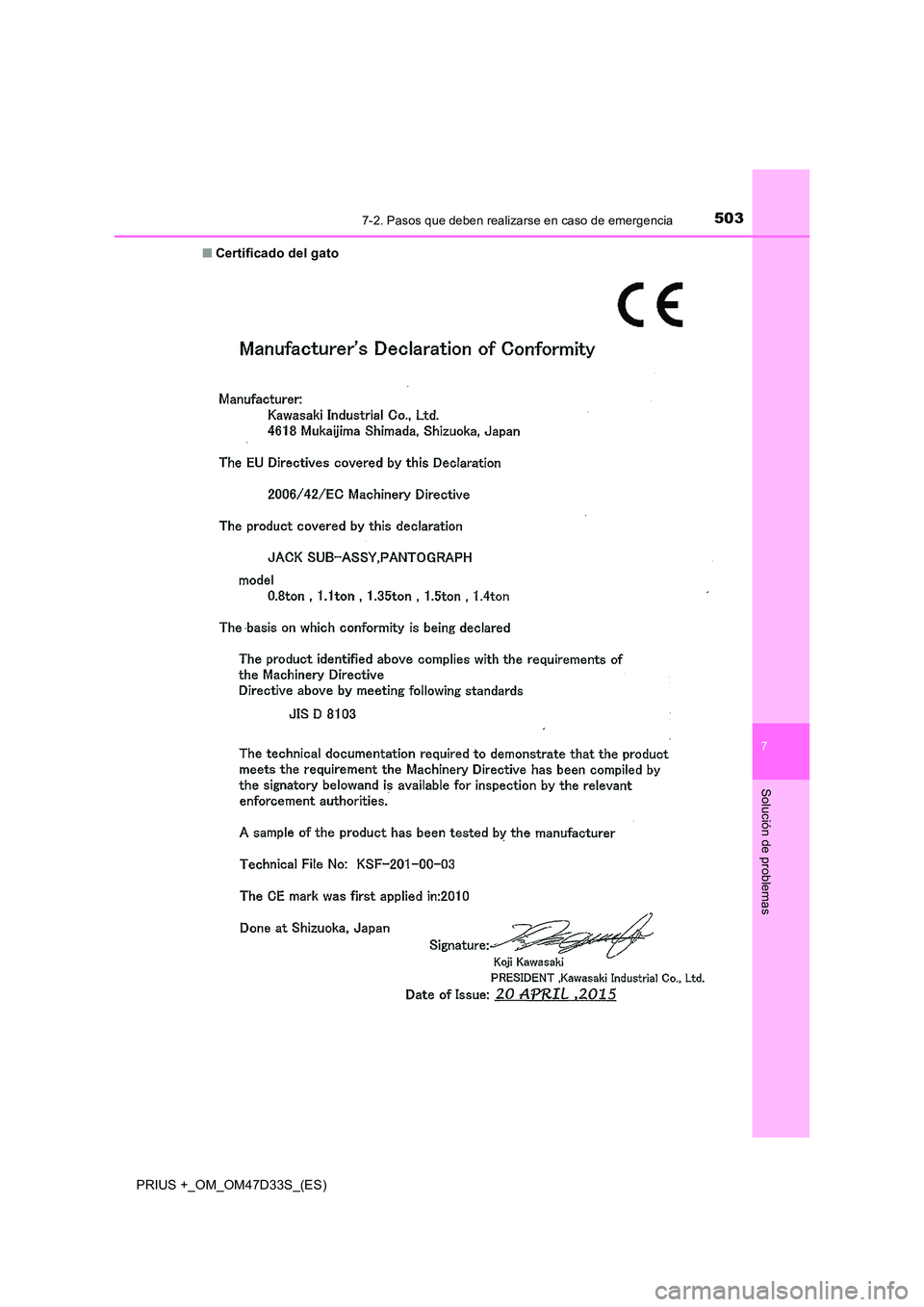

■Certificado del gato

5047-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
ADVERTENCIA
■Cuando se utilice una rueda de repuesto compacta
● Recuerde que la rueda de repuesto suministrada está especialmente diseñada
para utilizarla en este vehículo. No utilice la rueda de repuesto en otro vehículo.
● No utilice más de una rueda de repuesto compacta a la vez.
● Sustituya la rueda de repuesto por una normal lo antes posible.
● Evite acelerar repentinamente, girar el volante de manera abrupta, frenar brusca-
mente y realizar cambios de marcha que provoquen el frenado brusco del motor.
■ Si está colocada la rueda de repuesto compacta
Puede que no se detecte de forma adecuada la velocidad del vehículo, impidiendo
que los siguientes sistemas funcionen correctamente:
■ Límite de velocidad al utilizar la rueda de repuesto compacta
No conduzca a una velocidad superior a 80 km/h (50 mph) cuando circule con una
rueda de repuesto compacta.
La rueda de repuesto compacta no se ha diseñado para conducir a velocidades ele-
vadas. Si no tiene en cuenta esta indicación podría sufrir un accidente, con el consi-
guiente riesgo de lesiones graves o incluso mortales.
■ Después de utilizar las herramientas y el gato
Antes de iniciar la marcha, asegúrese de que todas las herramientas y el gato se
encuentran bien colocados en sus respectivos espacios de almacenamiento para
evitar posibles lesiones en caso de colisión o frenazo.
• ABS y asistencia al freno
•VSC
•TRC
• Control de la velocidad de crucero*
• Control de la velocidad de crucero
asistido por radar*
• PCS (sistema de seguridad anticoli-
sión)*
•EPS
*: Si el vehículo dispone de ello
• Sistema del monitor de visión tra-
sera*
• IPA (sistema inteligente de asistencia
al estacionamiento)*
• LDA (advertencia de cambio involun-
tario de carril con control de la direc-
ción)*
• Sistema de navegación*
• Luces de carretera automáticas*
