5297-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
7
Solución de problemas

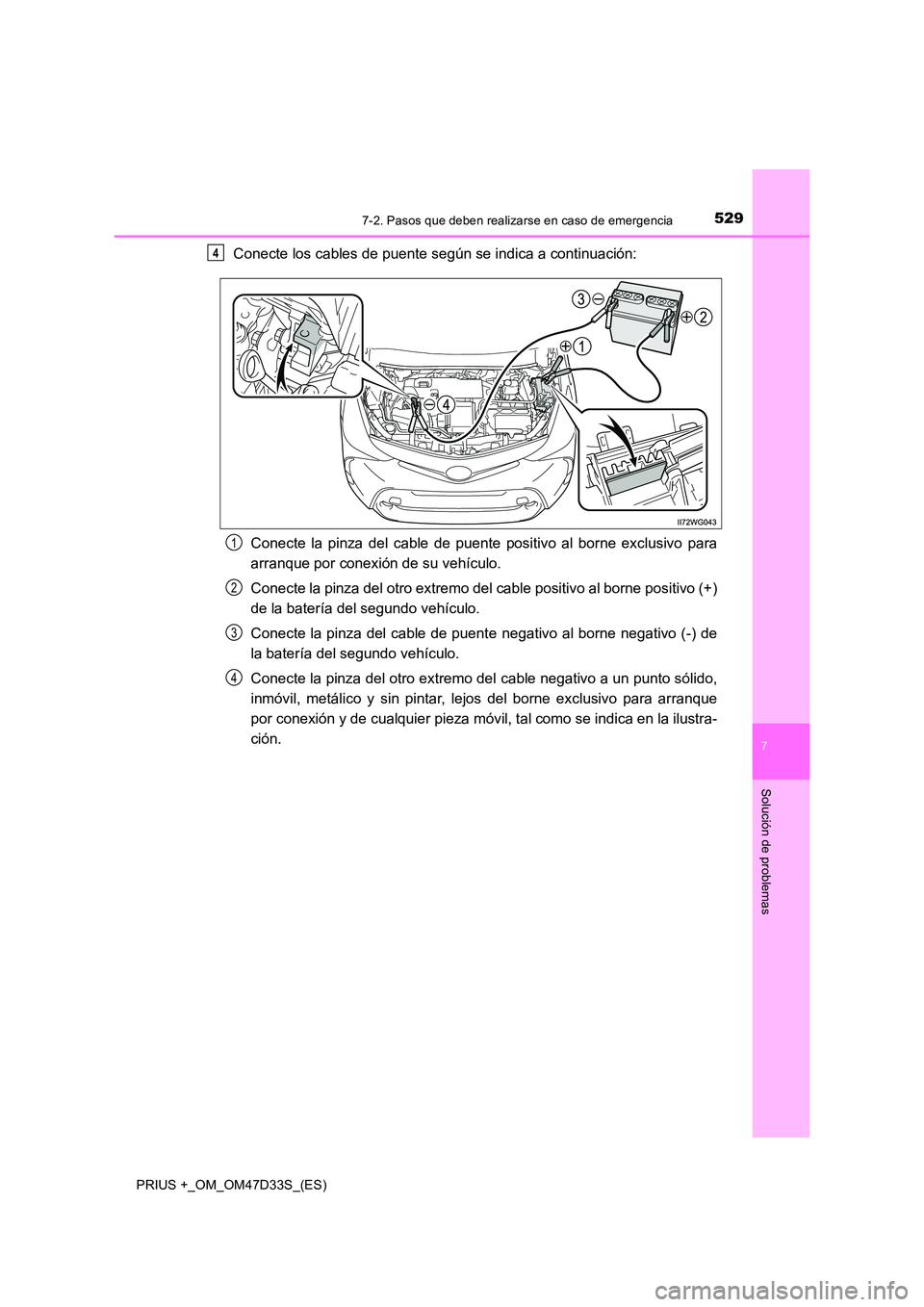

Conecte los cables de puente según se indica a continuación:
Conecte la pinza del cable de puente positivo al borne exclusivo para
arranque por conexión de su vehículo.
Conecte la pinza del otro extremo del cable positivo al borne positivo (+)
de la batería del segundo vehículo.
Conecte la pinza del cable de puente negativo al borne negativo (-) de
la batería del segundo vehículo.
Conecte la pinza del otro extremo del cable negativo a un punto sólido,
inmóvil, metálico y sin pintar, lejos del borne exclusivo para arranque
por conexión y de cualquier pieza móvil, tal como se indica en la ilustra-
ción.
4
1
2
3
4

5307-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
Arranque el motor del segundo vehículo. Aumente el régimen del motor
ligeramente y manténgalo a ese nivel durante aproximadamente 5 minu-
tos para recargar la batería de 12 voltios de su vehículo.
Mantenga el régimen del motor del segundo vehículo y ponga en marcha
el sistema híbrido de su vehículo colocando el interruptor de arranque en
modo ON.
Verifique si el indicador luminoso “R EADY” se ha encendido. Si el indica-
dor luminoso no se enciende, póngase en contacto con un distribuidor o
taller de reparaciones Toyota autorizado, o con cualquier otro taller de
reparaciones cualificado.
Una vez el sistema híbrido haya arrancado, retire los cables de puente
exactamente en el orden inverso al orden de conexión.
Cierre la tapa del borne exclusivo para arranque por conexión y vuelva a
colocar la cubierta de la caja de fusibles en su posición original.
Al colocarla, enganche primero la cubierta de la caja de fusibles en las dos lengüe-
tas traseras.
Una vez que el sistema híbrido se ponga en marcha, lleve el vehículo lo
antes posible a un distribuidor o taller de reparaciones Toyota autorizado, o a
cualquier otro taller de reparaciones cualificado, para que lo inspeccionen.
■ Puesta en marcha del sistema híbrido cuando la batería de 12 voltios está des-
cargada
El sistema híbrido no se puede poner en marcha empujando el vehículo.
■ Para evitar la descarga de la batería de 12 voltios
● Apague los faros y el sistema de sonido cuando el sistema híbrido está desconec-
tado.
● Apague todos los componentes eléctricos que no sean necesarios cuando el vehí-
culo circule a baja velocidad durante un periodo de tiempo prolongado como, por
ejemplo, con tráfico denso.
5
6
7
8
9

5317-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
7
Solución de problemas
■Cuando la batería de 12 voltios se ha extraído o está descargada
● En determinados casos, puede que no sea posible desbloquear las puertas con el
sistema inteligente de entrada y arranque cuando la batería de 12 voltios está des-
cargada. Utilice el control remoto inalámbrico o la llave mecánica para bloquear o
desbloquear las puertas.
● Es posible que el sistema híbrido no arranque al primer intento después de haber
recargado la batería de 12 voltios, pero se pondrá en marcha con normalidad a partir
del segundo intento. Esto no indica ninguna anomalía.
● El vehículo memoriza el modo del interruptor de arranque. Cuando se conecta de
nuevo la batería de 12 voltios, el sistema vuelve al modo en que se encontraba
antes de que se descargara dicha batería. Antes de desconectar la batería de 12
voltios, desactive el interruptor de arranque. Si no está seguro del modo en que se
encontraba el interruptor de arranque antes de que se descargara la batería de 12
voltios, proceda con especial cuidado al volver a conectar la batería de 12 voltios.
● Si se descarga la batería de 12 voltios mientras la posición del cambio está en P,
puede que no sea posible desplazar la posición del cambio a otras posiciones. En
este caso, el vehículo no puede remolcarse sin levantar ambas ruedas delanteras
porque estas estarán bloqueadas. ( P. 449)
● Cuando se vuelva a conectar la batería de 12 voltios, ponga en marcha el sistema
híbrido y confirme que la posición del cambio puede desplazarse a todas las posicio-
nes mediante el indicador de posición del cambio.
■ Carga de la batería de 12 voltios
La electricidad almacenada en la batería de 12 voltios se irá descargando gradual-
mente incluso cuando el vehículo no está en uso, debido a la descarga natural y al
efecto de drenaje de determinados aparatos eléctricos. Si el vehículo se deja sin usar
durante mucho tiempo, la batería de 12 voltios podría descargarse y, en consecuen-
cia, el sistema híbrido podría no iniciarse. (La batería de 12 voltios se recarga automá-
ticamente mientras el sistema híbrido está funcionando).

5327-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
ADVERTENCIA
■Prevención de incendios y explosiones de la batería de 12 voltios
Tenga en cuenta las siguientes precauciones para prevenir la ignición accidental del
gas inflamable que puede emitir la batería de 12 voltios:
● Asegúrese de que cada cable de puente está conectado al borne correcto y de que
no está en contacto con ninguna otra parte del vehículo.
● No permita que el otro extremo del cable de puente conectado al borne positivo “+”
entre en contacto con otras piezas o superficies metálicas del área, como soportes
o superficies metálicas sin pintar.
● No permita que las pinzas + y - de los cables de puente entren en contacto la una
con la otra.
● No fume, utilice cerillas o encendedores ni permita que haya llamas cerca de la
batería de 12 voltios.
■ Precauciones con la batería de 12 voltios
La batería de 12 voltios contiene un electrolito ácido corrosivo y venenoso, y las pie-
zas relacionadas contienen plomo y compuestos de plomo. Tome las siguientes pre-
cauciones cuando manipule la batería de 12 voltios:
● Cuando trabaje con la batería de 12 voltios, lleve gafas de protección y procure
que los líquidos de la batería (ácido) no entren en contacto con la piel, la ropa o
con la carrocería.
● No se incline sobre la batería de 12 voltios.
● Si el líquido de la batería entra en contacto con la piel o los ojos, lave inmediata-
mente con agua la zona afectada y acuda al médico.
Coloque una esponja o un paño húmedo sobre la zona afectada hasta que reciba
asistencia médica.
● Lávese siempre las manos después de manipular el soporte, los bornes y otras
piezas relacionadas con la batería de 12 voltios.
● No permita que los niños se acerquen a la batería de 12 voltios.

5337-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
7
Solución de problemas
ADVERTENCIA
■Después de recargar la batería de 12 voltios
Lleve el vehículo lo antes posible a un distribuidor o taller de reparaciones Toyota
autorizado, o a cualquier otro taller de reparaciones cualificado, para que inspeccio-
nen la batería de 12 voltios.
Cuando la batería de 12 voltios se está deteriorando, su uso continuado puede pro-
vocar que emita un gas maloliente que puede ser perjudicial para la salud de los
pasajeros.
■ Al sustituir la batería de 12 voltios
 P. 4 0 4
AV I S O
■Cuando manipule los cables de puente
No permita que los cables de puente se enreden con los ventiladores de refrigera-
ción, etc., al conectarlos.
■ Para evitar que se produzcan daños en el vehículo
El borne exclusivo para arranque por conexión sirve para cargar la batería de 12 vol-
tios desde otro vehículo en caso de emergencia. No se puede utilizar para el arran-
que por conexión de otro vehículo.

5347-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
Si el vehículo se recalienta
■Si se enciende o parpadea el indicador de advertencia de tempera-
tura alta del refrigerante
Pare el vehículo en un lugar seguro y apague el sistema de aire acondi-
cionado. A continuación, detenga el sistema híbrido.
Si sale vapor:
Levante lentamente el capó después de que desaparezca el vapor.
Si no ve vapor:
Levante lentamente el capó.
Cuando el sistema híbrido se haya enfriado lo suficiente, inspeccione
los manguitos y el núcleo del radiador (radiador) en busca de fugas.
Radiador
Ventiladores de refrigeración
Si hay una fuga abundante de
refrigerante, póngase en con-
tacto inmediatamente con un dis-
tribuidor o taller de reparaciones
Toyota autorizado, o con cual-
quier otro taller de reparaciones
cualificado.
Los siguientes síntomas pueden indicar el recalentamiento del vehí-
culo.
● El indicador de advertencia de temperatura alta del refrigerante (P. 462)
se enciende o parpadea, o se experimenta una pérdida de la potencia del
sistema híbrido. (Por ejemplo, la velocidad del vehículo no aumenta).
● Vehículos sin pantalla de información múltiple: El indicador de adverten-
cia de recalentamiento del sistema híbrido ( P. 461) se enciende.
● Vehículos con pantalla de información múltiple: Se muestra un mensaje
de advertencia que indica el sobrec alentamiento en la pantalla de infor-
mación múltiple. ( P. 477)
● Sale vapor por debajo del capó.
Procedimientos de corrección
1
2
3
1
2

5357-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
7
Solución de problemas
El nivel de refrigerante es adecuado si se encuentra entre las líneas
“FULL” y “LOW” del depósito.
Depósito
Línea “FULL”
Línea “LOW”
Añada refrigerante si es nece-
sario.
En caso de emergencia, puede aña-
dirse agua si no se dispone de refri-
gerante.
Ponga en marcha el sistema híbrido y active el sistema de aire acondi-
cionado para verificar que los ventiladores de refrigeración del radiador
funcionan y comprobar si hay fugas en el radiador o los manguitos.
Los ventiladores funcionan cuando se activa el sistema de aire acondicionado
inmediatamente después de un arranque en frío. Confirme que los ventiladores
están funcionando mediante la verificación del ruido de los ventiladores y el cau-
dal de aire. Si resulta difícil realizar esas verificaciones, active y desactive el sis-
tema de aire acondicionado repetidamente. (Es posible que los ventiladores no
funcionen a temperaturas muy bajas).
Si los ventiladores no están funcionando:
Detenga inmediatamente el sistema híbrido y póngase en contacto con
un distribuidor o taller de reparaci ones Toyota autorizado, o con cual-
quier otro taller de reparaciones cualificado.
Si los ventiladores funcionan:
Lleve el vehículo al distribuidor o taller de reparaciones Toyota autori-
zado más cercano, o a cualquier otro taller de reparaciones cualificado,
para que lo inspeccionen.
4
1
2
3
5
6
7

5367-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)

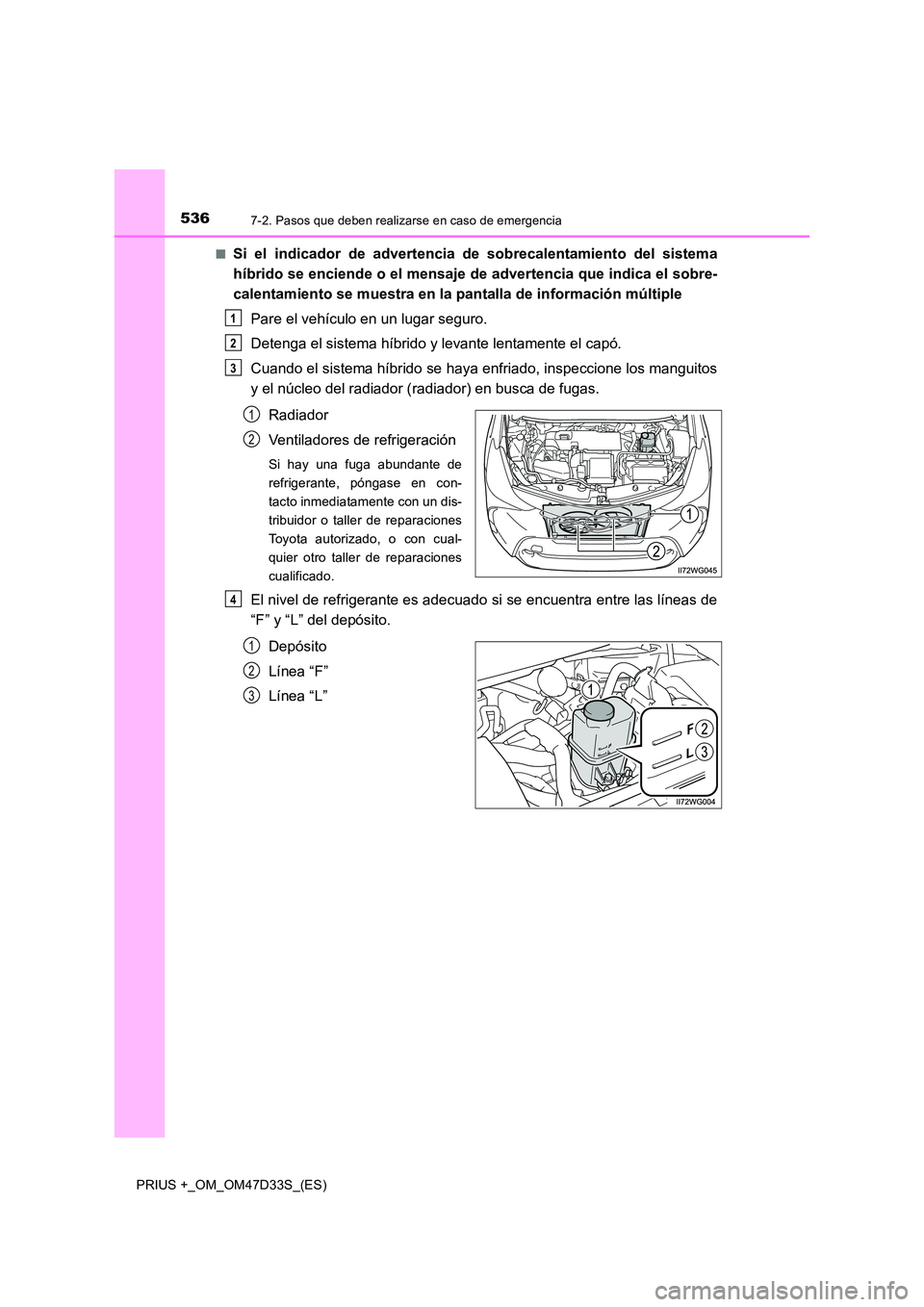

■Si el indicador de advertencia de sobrecalentamiento del sistema
híbrido se enciende o el mensaje de advertencia que indica el sobre-
calentamiento se muestra en la pa ntalla de información múltiple
Pare el vehículo en un lugar seguro.
Detenga el sistema híbrido y levante lentamente el capó.
Cuando el sistema híbrido se haya enfriado, inspeccione los manguitos
y el núcleo del radiador (radiador) en busca de fugas.
Radiador
Ventiladores de refrigeración
Si hay una fuga abundante de
refrigerante, póngase en con-
tacto inmediatamente con un dis-
tribuidor o taller de reparaciones
Toyota autorizado, o con cual-
quier otro taller de reparaciones
cualificado.
El nivel de refrigerante es adecuado si se encuentra entre las líneas de
“F” y “L” del depósito.
Depósito
Línea “F”
Línea “L”
1
2
3
1
2
4
1
2
3
