2019 TOYOTA PRIUS PLUS Manual del propietario (in Spanish)

4336-3. Mantenimiento que puede realizar usted mismo
PRIUS +_OM_OM47D33S_(ES)
6
Mantenimiento y cuidados

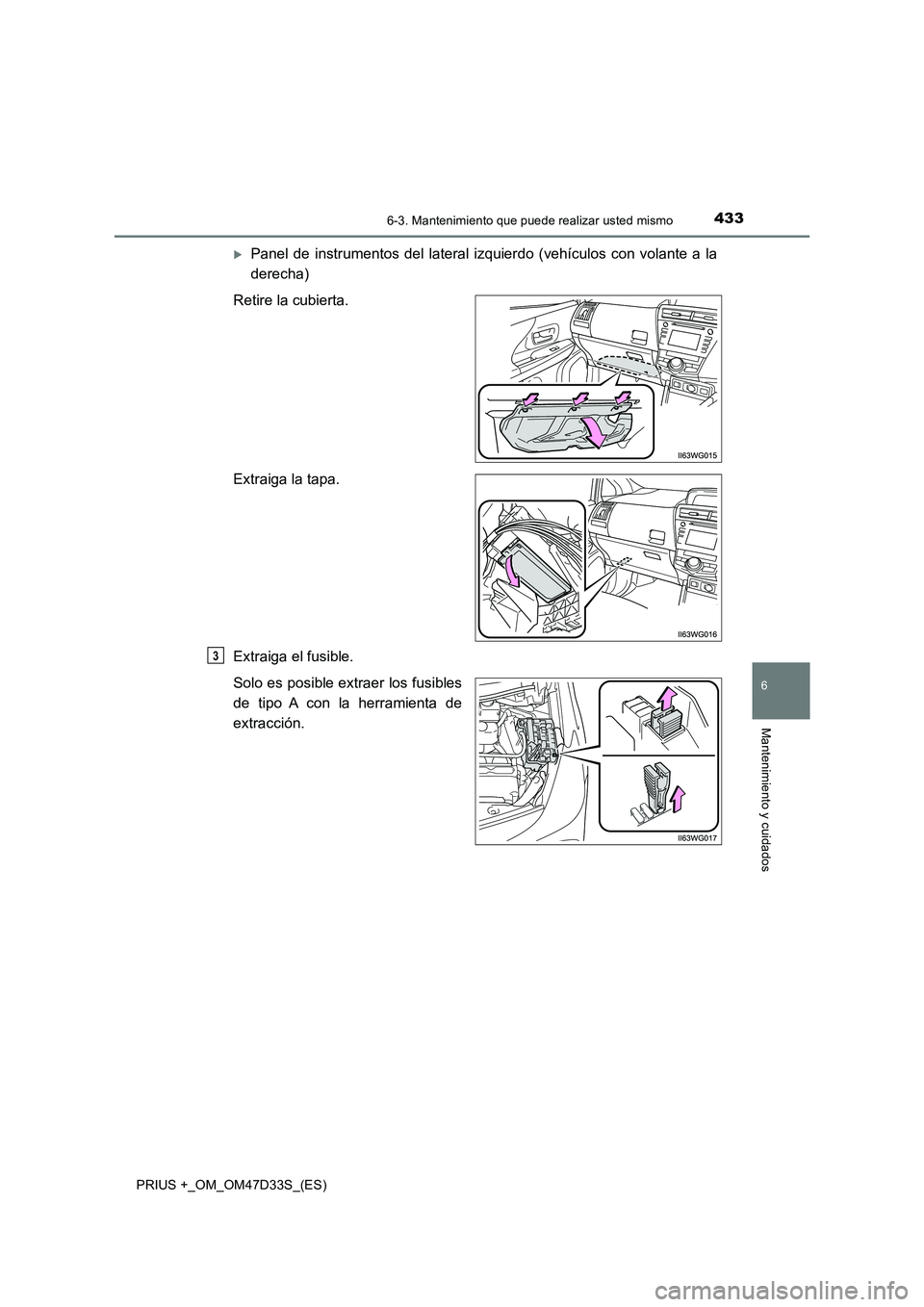

Panel de instrumentos del lateral izquierdo (vehículos con volante a la
derecha)
Retire la cubierta.
Extraiga la tapa.
Extraiga el fusible.
Solo es posible extraer los fusibles
de tipo A con la herramienta de
extracción.
3

4346-3. Mantenimiento que puede realizar usted mismo
PRIUS +_OM_OM47D33S_(ES)
Compruebe si el fusible está fundido.
Fusible normal
Fusible fundido
Sustituya el fusible fundido por uno nuevo con un amperaje nominal adecuado.
El amperaje nominal se indica en la tapa de la caja de fusibles.
4
1
2
Tipo ATipo B
Tipo C

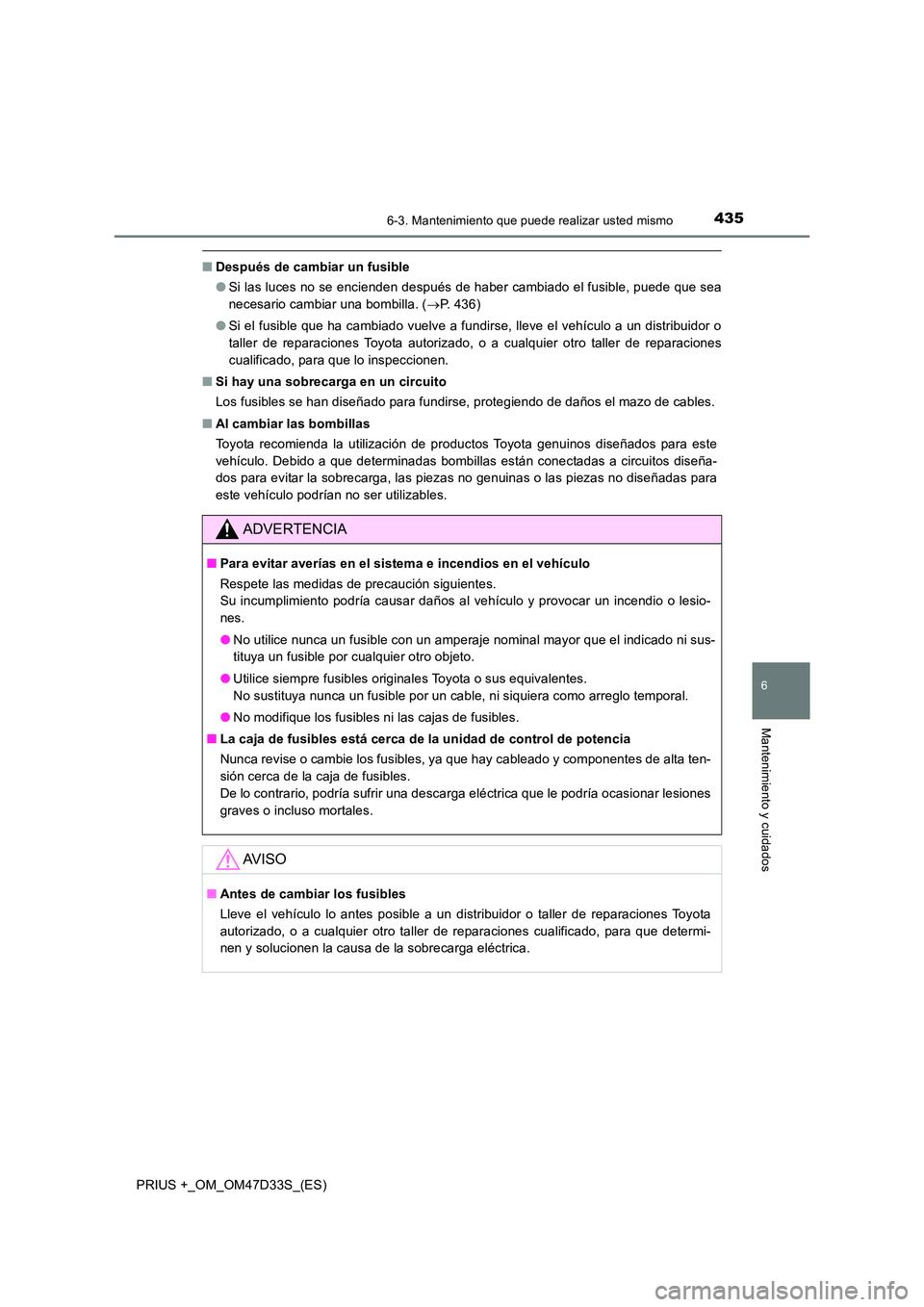

4356-3. Mantenimiento que puede realizar usted mismo
PRIUS +_OM_OM47D33S_(ES)
6
Mantenimiento y cuidados
■Después de cambiar un fusible
● Si las luces no se encienden después de haber cambiado el fusible, puede que sea
necesario cambiar una bombilla. ( P. 436)
● Si el fusible que ha cambiado vuelve a fundirse, lleve el vehículo a un distribuidor o
taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones
cualificado, para que lo inspeccionen.
■ Si hay una sobrecarga en un circuito
Los fusibles se han diseñado para fundirse, protegiendo de daños el mazo de cables.
■ Al cambiar las bombillas
Toyota recomienda la utilización de productos Toyota genuinos diseñados para este
vehículo. Debido a que determinadas bombillas están conectadas a circuitos diseña-
dos para evitar la sobrecarga, las piezas no genuinas o las piezas no diseñadas para
este vehículo podrían no ser utilizables.
ADVERTENCIA
■ Para evitar averías en el sistema e incendios en el vehículo
Respete las medidas de precaución siguientes.
Su incumplimiento podría causar daños al vehículo y provocar un incendio o lesio-
nes.
● No utilice nunca un fusible con un amperaje nominal mayor que el indicado ni sus-
tituya un fusible por cualquier otro objeto.
● Utilice siempre fusibles originales Toyota o sus equivalentes.
No sustituya nunca un fusible por un cable, ni siquiera como arreglo temporal.
● No modifique los fusibles ni las cajas de fusibles.
■ La caja de fusibles está cerca de la unidad de control de potencia
Nunca revise o cambie los fusibles, ya que hay cableado y componentes de alta ten-
sión cerca de la caja de fusibles.
De lo contrario, podría sufrir una descarga eléctrica que le podría ocasionar lesiones
graves o incluso mortales.
AV I S O
■ Antes de cambiar los fusibles
Lleve el vehículo lo antes posible a un distribuidor o taller de reparaciones Toyota
autorizado, o a cualquier otro taller de reparaciones cualificado, para que determi-
nen y solucionen la causa de la sobrecarga eléctrica.

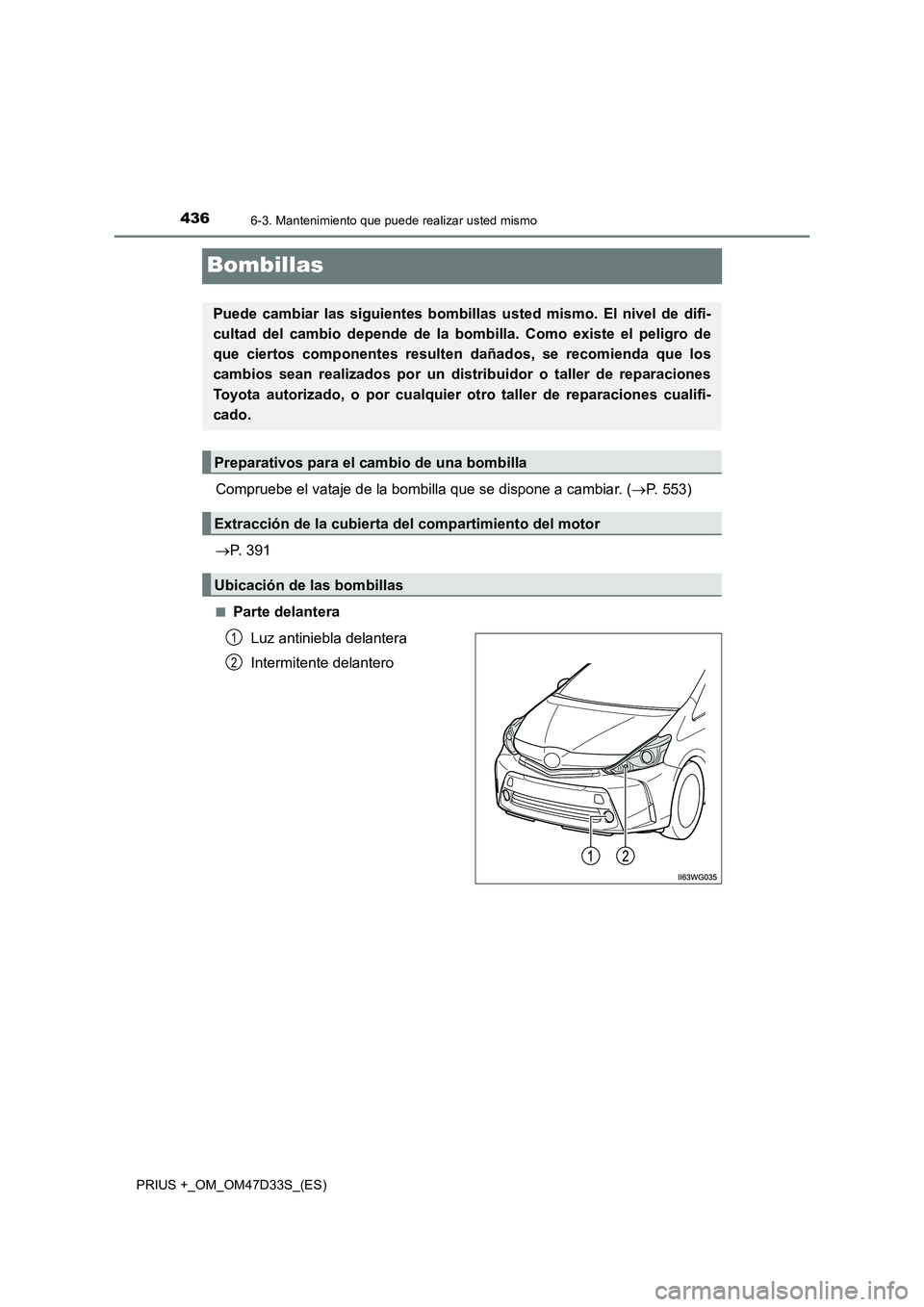

4366-3. Mantenimiento que puede realizar usted mismo
PRIUS +_OM_OM47D33S_(ES)
Bombillas
Compruebe el vataje de la bombilla que se dispone a cambiar. (P. 553)
 P. 391
■Parte delantera
Luz antiniebla delantera
Intermitente delantero
Puede cambiar las siguientes bombillas usted mismo. El nivel de difi-
cultad del cambio depende de la bombilla. Como existe el peligro de
que ciertos componentes resulten dañados, se recomienda que los
cambios sean realizados por un dist ribuidor o taller de reparaciones
Toyota autorizado, o por cualquier otro taller de reparaciones cualifi-
cado.
Preparativos para el cambio de una bombilla
Extracción de la cubierta del compartimiento del motor
Ubicación de las bombillas
1
2

4376-3. Mantenimiento que puede realizar usted mismo
PRIUS +_OM_OM47D33S_(ES)
6
Mantenimiento y cuidados
■Parte trasera
Luz antiniebla trasera (vehículos
con volante a la
izquierda) o luz de marcha atrás
Luces de la matrícula
Luz antiniebla trasera (vehículos
con volante a la derecha) o luz
de marcha atrás
Intermitente trasero
1
2
3
4

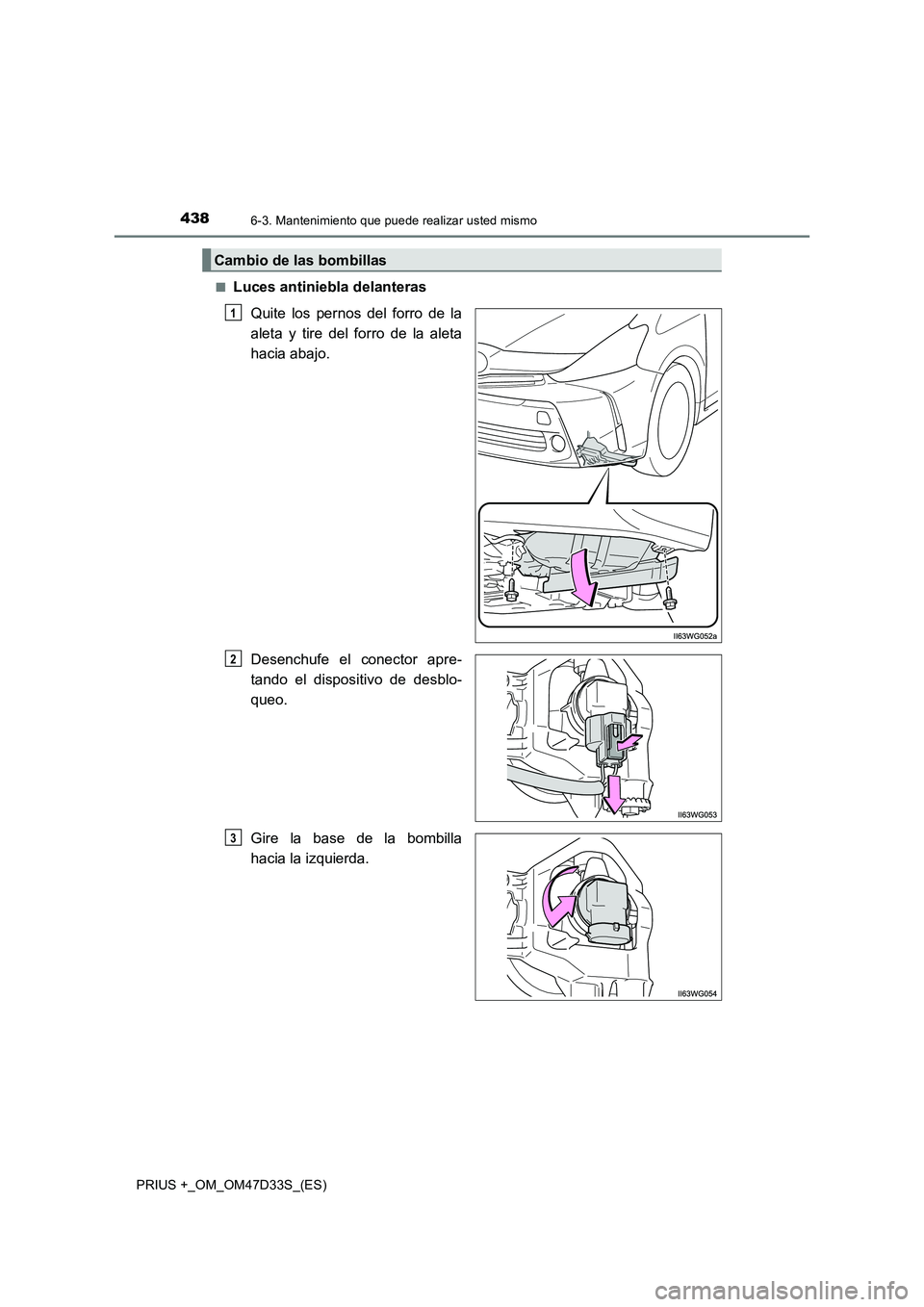

4386-3. Mantenimiento que puede realizar usted mismo
PRIUS +_OM_OM47D33S_(ES)■
Luces antiniebla delanteras
Quite los pernos del forro de la
aleta y tire del forro de la aleta
hacia abajo.
Desenchufe el conector apre-
tando el dispositivo de desblo-
queo.
Gire la base de la bombilla
hacia la izquierda.
Cambio de las bombillas
1
2
3

4396-3. Mantenimiento que puede realizar usted mismo
PRIUS +_OM_OM47D33S_(ES)
6
Mantenimiento y cuidados
Coloque la bombilla nueva.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
Gírela hacia la derecha para fijarla.
Coloque el conector.
Tras la colocación del conector,
sacuda suavemente la base de la
bombilla para comprobar que no
está suelta, encienda las luces anti-
niebla una vez y confirme visual-
mente que la luz no se filtra por la
montura.
Vuelva a colocar los pernos del
forro de la aleta.
4
5
6

4406-3. Mantenimiento que puede realizar usted mismo
PRIUS +_OM_OM47D33S_(ES)
■Intermitentes delanteros
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
3
